填隙碎石施工工艺流程图

填隙碎石湿法施工干法施工只是表面隙缝饱满而已；湿法一般可以采用石粉渣配合一定的水泥量搅拌均匀后进行填充，在填充后再用水洒在表面进行灌实，让石粉渣能够将缝隙填充更饱满，而已用水泥搅拌也起到一定固定质量作用。

一路基填隙碎石基层湿法施工步骤（1）初压。

用8t两轮压路机碾压3~4遍，使粗碎石稳定就位，在直线段上，碾压从两侧路肩开始，逐渐错轮向路中心进行。

（2）再次碾压。

用振动压路机进行碾压，碾压过程中，对局部填隙料不足之处，人工进行找补，将局部多余的填料用竹帚扫到不足之处或扫出路外。

（3）粗碎石层表面孔隙全部填满后，立即用洒水车洒水，直到饱和（应注意勿使多余水浸泡下承层）。

（4）用12~15t三轮压路机跟在洒水车后面进行碾压。

其压实要求及压实厚度与干法施工相同。

在碾压过程中，将湿填隙料继续扫入所出现的孔隙中。

需要时，再添加新的填隙料。

洒水和碾压应一直进行到细集料和水形成粉砂浆为止。

粉砂浆应有足够的数量，以填塞全部孔隙，并在压路机轮前形成微波纹状。

（5）干燥，碾压完成的路段要留待一段时间，让水分蒸发。

结构层变干后，表面多余的细料以及任何集中成一薄层的细料覆盖层，都应扫除干净。

二填隙碎石基层施工测量放样要求（1）在下承层上恢复中线。

直线段每15～20m设一桩，平曲线段每10～15m处设一桩，并在对应断面的路肩外侧设指示桩。

（2）进行水平测量。

在两侧指示桩上用红漆标出基层或底基层边缘的顶面设计标高和松铺高度。

（3）碎石料。

根据路段基层或底基层的宽度、厚度及松铺系数（1.20～1.30，碎石最大粒径与层厚之比为0.5左右时，系数为1.3；比值较大时，系数接近 1.2），计算各段需要的粗碎石数量。

根据运料车辆的车厢体积，计算每车料的堆放距离。

（4）填隙料。

填隙料的用量约为碎石重量的30%～40%。

水泥稳定碎石基层工艺流程框图（二）施工方法下承层的检查和准备→施工测量放样（边线、中线、高程）→严格材料试验→混合料的拌和→含水量检测→混合料的运输和摊铺→混合料的碾压和边部整形→压实度检测→ 接缝处理→交通管制1、下承层的检查和准备在水稳基层施工前，对下承层进行外观检查。

测量放线施工准备水泥稳定碎石料拌和 水泥稳定碎石含水量检测 水泥稳定碎石含水量检测 摊铺 碾压和边部整形 压实度检测 养生 原材料检验 合格 不合格 不合格在进行水稳基层铺筑前视路面干湿情况，如比较干燥用水车雾状喷洒，以工作面湿润没有积水为度。

2、测量放样、挂设钢丝线试验段施工区域测量放样按每 10 米一根桩放出中桩和边桩，复测下承层标高，打钢钎支架，挂上钢丝，并按标高值和松铺系数（按1.32 预设，松铺系数测定后进行调整）调整钢丝的高程，作为纵横坡基线。

钢丝直径采用 3mm 钢丝，每段长 200 米，每次两侧 4 根交替使用。

每根钢丝一端用紧线器将钢丝绷紧，钢丝拉力不小于600KN，以保证摊铺成型面的平整度。

3、材料检验水稳基层所用的各种碎石原材料应严格符合规范和监理部文件要求，未经批准的原材料不允许进场，更不准使用。

①碎石应符合规范规定的级配要求。

碎石压碎值不大于30％，单个颗粒的最大粒径不大于31.5mm。

应选用储藏量大、品质稳定的料场。

②水：不能含有有害物质，一般采用地下水。

③水泥：采用普通硅酸盐水泥，32.5MPa 低强度水泥。

4、混合料的拌和、运输、摊铺、碾压、接缝处理。

①拌和a 拌和站在拌料前进行配合比的调试并进行试拌，确定各料仓的皮带转速，严格控制各料仓的材料用量，试拌制的混合料级配组成、含水量都应满足规范要求。

b 混合料拌和时，随时观察并检测含水量，控制最佳含水量。

若遇到大风和高温天气，对混合料的含水量应作相应上调1-2%，使混合料运到现场摊铺后碾压时含水量接近最佳含水量。

c 拌和站拌和混合料必须连续、均匀。

水泥稳定碎石基层（厂拌）施工工艺框图：
说明：
1、基层用料强度大，总量多，且会出现多个标段同步用料的情况，所以最好在正式施工前将材料备足，以保证基层摊铺时一气呵成。

2、选择性能优良、容量足够的粒料拌和设备。

拌和质量对基层的质量影响极大，保证拌料过程中各种材料的数量准确，含水量比按运距的远近和天气情况比最含水量高3个百分点左右，水泥在混合料中均匀，级配良好。

3、摊铺时在待摊的底层均匀涂抹水泥浆，并保持下层的湿润。

4、碾压时先用小吨位的压路机静压稳压，再用振动压路机朝一个方向振压，最后用轮胎压路机光面。

静压时同步进行高程测量，用摊铺料中的细料填补洼地。

5、与桥涵和早基层接头时注意平整度和保证最小的碾压厚度，保证接头质量。

6、保证7天的保湿养生，养生期间封闭交通。

开 工 混合料拌合 稳压 振压 胶轮光面 养 护 拌合场筹建 混合料运抵工地 摊铺机摊铺 混合料配合比试验 养 护 混合料运抵工地 摊铺机摊铺 分两层正式路段施工 稳压 振压 胶轮光面。

一、粒料基层（底基层）包括内容及适用范围粒料基层（底基层）包括嵌锁型和级配型两种，嵌锁型包括泥结碎石、泥灰结碎石、填隙碎石等，其中填隙碎石可用于各等级公路的底基层和二级以下公路的基层。

级配型包括级配碎石、级配砾石、符合级配的天然砂砾、部分砾石经轧制掺配而成的级配砾、碎石等，其中级配碎石可用于各级公路的基层和底基层；级配砾石、级配碎砾石以及符合级配、塑性指数等技术要求的天然砂砾，可适用于轻交通的二级以下公路的基层以及各级公路的底基层。

二、对原材料的技术要求各类粒料基层（底基层）的集料压碎值应符合表1的规定。

集料压碎值表11、填隙碎石的单层铺筑厚度宜为10～12cm，最大粒径宜为厚度的0.5～0.7倍。

用做基层时，最大粒径不应超过53mm；用做底基层时，最大粒径不应超过63mm。

填隙料可用石屑或最大粒径小于10mm的砂砾料或粗砂，主骨料和填隙料的颗粒组成可参照有关规范的规定。

2、级配碎石宜用几种粒径不同的碎石和石屑掺配拌制而成，其粒料的级配组成应符合相应的试验规程的要求，且级配应接近圆滑曲线。

用于底基层的未筛分碎石的级配，宜符合相应的试验规程的要求。

级配碎石用做基层时，其压实度不应小于98%；用做底基层时，其压实度不应小于96%。

3、级配砾石或天然砂砾用做基层或底基层，其颗粒组成应符合相应的试验规程的要求，且级配宜接近圆滑曲线。

级配砾石或天然砂砾用做基层时，其重型击实标准的压实度不应小于98%,CBR值不应小于60%；用做底基层时，其重型击实标准的压实度不应小于96%，CBR值对轻交通道路的不应小于40%，对中等交通道路不应小于60%。

三、填隙碎石施工填隙碎石施工工艺流程见图1。

1、备料：根据各路段基层或底基层的宽带、厚度及松铺系数，计算各段需要的粗碎石数量；根据运料车辆的车厢体积，计算每车料的堆放距离。

填隙料的用量约为粗碎石质量的30%～40%。

2、运输粗碎石：在同一料场的路段内，由远到近将粗碎石按规范计算的距离卸置于下承层上。

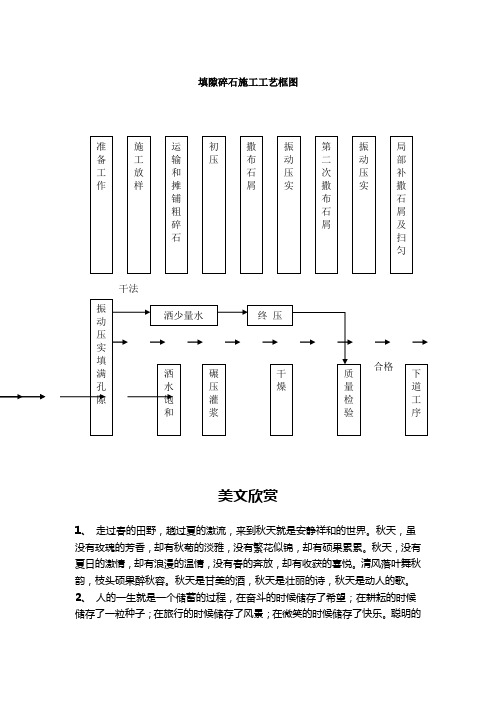

干法 合格 填隙碎石施工工艺框图美文欣赏1、 走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。

秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。

秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。

清风落叶舞秋韵，枝头硕果醉秋容。

秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。

2、 人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。

聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！3、春天来了，我要把心灵放回萦绕柔肠的远方。

让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。

我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。

4、好好享受生活吧，每个人都是幸福的。

人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。

5、漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。

月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。

人生没有绝美，曾经习惯漂浮的你我，曾几何时，向往一种平实的安定，风雨共度，淡然在心，凡尘远路，彼此守护着心的旅程。

沧桑不是自然，而是经历；幸福不是状态，而是感受。

6、疏疏篱落，酒意消，惆怅多。

阑珊灯火，映照旧阁。

红粉朱唇，腔板欲与谁歌？画脸粉色，凝眸着世间因果；未央歌舞，轮回着缘起缘落。

舞袖舒广青衣薄，何似院落寂寞。

风起，谁人轻叩我柴扉小门，执我之手，听我戏说？7、经年，未染流殇漠漠清殇。

流年为祭。

琴瑟曲中倦红妆，霓裳舞中残娇靥。

冗长红尘中，一曲浅吟轻诵描绘半世薄凉寂寞，清殇如水。

一、粒料基层（底基层）包括内容及适用范围粒料基层（底基层）包括嵌锁型和级配型两种，嵌锁型包括泥结碎石、泥灰结碎石、填隙碎石等，其中填隙碎石可用于各等级公路的底基层和二级以下公路的基层。

级配型包括级配碎石、级配砾石、符合级配的天然砂砾、部分砾石经轧制掺配而成的级配砾、碎石等，其中级配碎石可用于各级公路的基层和底基层；级配砾石、级配碎砾石以及符合级配、塑性指数等技术要求的天然砂砾，可适用于轻交通的二级以下公路的基层以及各级公路的底基层。

二、对原材料的技术要求各类粒料基层（底基层）的集料压碎值应符合表1的规定。

集料压碎值表11、填隙碎石的单层铺筑厚度宜为10～12cm，最大粒径宜为厚度的0.5～0.7倍。

用做基层时，最大粒径不应超过53mm；用做底基层时，最大粒径不应超过63mm。

填隙料可用石屑或最大粒径小于10mm的砂砾料或粗砂，主骨料和填隙料的颗粒组成可参照有关规范的规定。

2、级配碎石宜用几种粒径不同的碎石和石屑掺配拌制而成，其粒料的级配组成应符合相应的试验规程的要求，且级配应接近圆滑曲线。

用于底基层的未筛分碎石的级配，宜符合相应的试验规程的要求。

级配碎石用做基层时，其压实度不应小于98%；用做底基层时，其压实度不应小于96%。

3、级配砾石或天然砂砾用做基层或底基层，其颗粒组成应符合相应的试验规程的要求，且级配宜接近圆滑曲线。

级配砾石或天然砂砾用做基层时，其重型击实标准的压实度不应小于98%,CBR值不应小于60%；用做底基层时，其重型击实标准的压实度不应小于96%，CBR值对轻交通道路的不应小于40%，对中等交通道路不应小于60%。

三、填隙碎石施工填隙碎石施工工艺流程见图1。

1、备料：根据各路段基层或底基层的宽带、厚度及松铺系数，计算各段需要的粗碎石数量；根据运料车辆的车厢体积，计算每车料的堆放距离。

填隙料的用量约为粗碎石质量的30%～40%。

2、运输粗碎石：在同一料场的路段内，由远到近将粗碎石按规范计算的距离卸置于下承层上。

路基填筑施工工艺流程图
路基填筑施工工艺流程图
塑料排水板施工工艺流程图
水泥搅拌桩施工工艺流程图
粉喷桩施工工艺流程图
集水井工程施工工艺流程图
挡墙工程施工工艺流程图
浆砌边沟施工工艺流程图
圆管涵施工工艺流程图
盖板涵施工工艺流程图
盖板涵施工工艺流程图
箱涵通道工程施工工艺流程图
级配碎石施工工艺流程图
水泥稳定碎石底基层施工工艺流程图
水泥砼面层施工工艺流程图
沥青贯入式面层施工工艺流程图
沥青面层施工工艺流程图
路堤工艺流程框图
粉煤灰路堤工艺流程框图
填石路堤艺流程框图
土质路基的压实填土路堤压实施工工序流程
高速公路填方路基压实施工流程见下图
挖方路基施工艺流程框图
石方路基爆破开挖工艺流程框图
振实碎石（砂）桩工艺流程框图
填隙碎石的工艺流程
填隙碎石基层（底基层）施工工艺流程如图所示。

级配碎石施工工艺流程图
级配砾石施工的工艺流程图
级配碎砾石底基层施工工艺：
路拌法施工级配碎、砾石基层（底基层）施工工艺流程如图所示。

级配碎石、砾石基层（底基层）施工流程
a-级配碎石；b-级配砾石
石灰工业废渣的集中拌和流程
钻孔灌注桩基础施工工艺流程图
墩、台扩大基础施工工艺流程图
立柱浇筑施工工艺流程图
盖梁浇筑施工工艺流程图
板梁预制施工工艺流程图
后张法预应力空心板施工工艺流程图
先张法预应力空心板施工工艺流程图
桥梁安装施工工艺流程图
现浇预应力钢筋砼箱梁施工工艺流程图。

填隙碎石基层（底基层）填隙碎石基层（底基层）施工工艺流程如图所示。

干法填隙碎石工艺流程图1．准备工作1）准备下承层（1）基层的下承层是底基层及其以下部分。

底基层的下承层可能还包括垫层。

下承层表面应平整、坚实、具有规定的路拱，没有任何松散的材料和软弱地点。

（2）下承层的平整度和压实度应符合规范要求。

（3）土基不论路堤或路堑，必须用12~15t三轮压路机或等效的碾压机械进行碾压（压3~4遍）。

在碾压过程中，如发现土过干、表层松散，应适当洒水；如土过湿、发生“弹簧”现象，应采取挖开晾晒、换土、掺石灰或粒料等措施进行处理。

（4）对于底基层，根据压实度检查（或碾压检验）和弯沉测定的结果，凡不符合设计要求的路段，必须根据具体情况，分别采用补充碾压、加厚底基层、换填好的材料、挖开晾晒等措施，使达到标准。

（5）底基层上的低洼和坑洞，应仔细填补及压实。

底基层上的搓板应刮除；松散处，应耙松洒水并重新碾压。

（6）逐一断面检查下承层标高是否符合设计要求。

下承层标高的误差应符合规范规定。

（7）新完成的底基层或土基，必须按规范进行验收。

凡验收不合格的路段，必须采取措施，使其达到标准后，方能在上铺筑基层或底基层。

（8）在槽式断面的路段，两侧路肩上每隔一定距离（5~10m）应交错开挖泄水沟。

2）测量（1）在下承层上恢复中线。

直线段每15~20m设一桩，平曲线段每10~15m 处设一桩，并在对应断面的路肩外侧设指示桩。

（2）进行水平测量。

在两侧指示桩上用红漆标出基层或底基层边缘的设计高。

3）材料用量（1）碎石料。

根据路段基层或底基层的宽度、厚度及松铺系数（1.20~1.30，碎石最大粒径与层厚之比为0.5左右时，系数为1.3；比值较大时，系数接近1.2），计算各段需要的粗碎石数量。

根据运料车辆的车厢体积，计算每车料的堆放距离。

（2）填隙料。

填隙料的用量约为碎石重量的30%~40%。

2．运输和摊铺粗碎石（1）碎石装车时，应控制每车料的数量基本相等。
