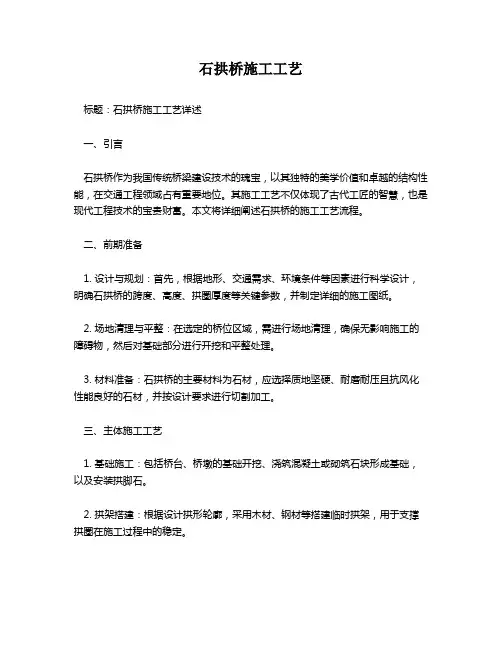

石拱桥施工工艺标题：石拱桥施工工艺详述一、引言石拱桥作为我国传统桥梁建设技术的瑰宝，以其独特的美学价值和卓越的结构性能，在交通工程领域占有重要地位。

其施工工艺不仅体现了古代工匠的智慧，也是现代工程技术的宝贵财富。

本文将详细阐述石拱桥的施工工艺流程。

二、前期准备1. 设计与规划：首先，根据地形、交通需求、环境条件等因素进行科学设计，明确石拱桥的跨度、高度、拱圈厚度等关键参数，并制定详细的施工图纸。

2. 场地清理与平整：在选定的桥位区域，需进行场地清理，确保无影响施工的障碍物，然后对基础部分进行开挖和平整处理。

3. 材料准备：石拱桥的主要材料为石材，应选择质地坚硬、耐磨耐压且抗风化性能良好的石材，并按设计要求进行切割加工。

三、主体施工工艺1. 基础施工：包括桥台、桥墩的基础开挖、浇筑混凝土或砌筑石块形成基础，以及安装拱脚石。

2. 拱架搭建：根据设计拱形轮廓，采用木材、钢材等搭建临时拱架，用于支撑拱圈在施工过程中的稳定。

3. 石拱圈砌筑：自拱脚开始，按照从下到上、从两侧向中心的顺序，逐层砌筑石材。

砌筑时严格控制每层石块的位置、角度及相互间的咬合紧密程度，确保拱圈的整体稳定性。

4. 拱圈合拢：待两侧拱圈砌筑至预定位置后，进行拱顶石的精确安放与砌筑，实现拱圈的顺利合拢。

5. 拆除拱架：拱圈砌筑完成后，经检查确认满足设计要求并达到足够强度后，可逐步拆除临时拱架。

6. 衬砌与附属设施施工：完成拱圈主体结构后，进行桥面铺装、栏杆安装以及其他附属设施的施工。

四、后期养护与验收竣工后的石拱桥需要经过一段时间的自然沉降与稳定期，期间定期进行巡查与维护，确认无裂缝、变形等问题后，方可进行全面验收。

总结，石拱桥的施工工艺是一项融合了艺术性与技术性的复杂工作，每一环节都需要精心策划、精细施工，方能确保桥梁的质量安全，展现石拱桥的独特魅力与实用价值。

最新资料，word文档，可以自由编辑！！精口口口文档下载【本页是封面，下载后可以删除！】桥梁工程施工工艺流程图钢筋混凝土施工工艺流程图钢筋砼承台、墩台、墩柱、盖梁、桥台施工工艺流程图后张法预应力砼梁预制施工工艺流程图连续梁施工工艺流程图编制施丄组织设计材料配合比试验施工放样i机械设备进场情况i| 承包人申报隐蔽工程及下部!-- |工程工序报验单并经监理工基础施工I程师验收F部工程施工上部工程放样申报放样检验支座安装验收支座安装支架、模板、预压 .......... .... 申报支架模板工序报验单明挖基础施工工艺流程图桥梁工程施工工作流程图桥梁施工测量工作流程图监理工程师经复核批准应用监理工程师检查施工定位测量审核测量方案复核测量计算检查测量操作记录抽检复核认可施工放样、幵始施工有错误承包人重测桥头回填、锥坡砌筑施工工艺流程图圬工砌体墩台施工工艺流程图先张法预应力砼梁预制施工工艺流程图预制梁安装施工工艺流程图支座安装施工工艺流程图装配式预制梁桥施工工艺流程图控制测量施工•交接桩.建立控制网横隔板施工桥面铺装施工栏杆灯柱扶手施工桥面路面施工钻（冲 精品word 文'档可以编辑工工本流程图封面）承包人开工申请终孔验收 钢筋笼验收吊放钢筋笼吊放砼导管.人员、材料、设备的准备.钻孔工艺方案 .灌注施工方案.混凝土配合比，试验报告 .施工质量施工预防措施第一次清孔 埋设护筒 钻（冲）机成孔合格拆钻杆（冲锤）第二次验收沉渣钢筋笼制作不合格。

石拱桥旧桥拆除施工方案及工艺流程本方案适用于两江桥旧桥拆除，桥梁位于村道新槽路K2+813处, 根据两江桥施工组织设计，在原桥上游新建桥梁一处，由原来的石拱桥变为简支转连续箱梁桥，为确保旧桥拆除作业人员安全及河道环境保护，旧桥两侧设置围挡、安全标志牌，拆除的弃料及碎石运至指定位置进行堆放。

主要设备工艺流程图施工区域场地宽阔，周围无高压架空线及预埋管线，两江桥旧桥为石拱桥，现场破碎挖掘机为主要拆除设备。

1.工艺流程图2.拆除施工工艺1）桥面及护栏凿出用机械破碎桥面铺装、护栏底座混凝土，破碎顺序由2#台至0#台或0#台至2#台依次将每一跨的桥面铺装破碎并清理干净。

桥面及护栏底座的破碎必须同拱板的凿断下落交替进行，以保证桥梁上部结构的整体性和拆除施工安全。

2）拱板凿断下落、破碎机械坐落在桥台一侧，利用破碎锤振动腹拱及拱角将拱板凿断，使拱板下落至桥下河道中，机械最前端应距离桥台拱板端缝至少1米，且机械应顺桥向站位而不得横桥向站位作业，然后根据机械作业臂的长短在拱角及腹拱处将拱板逐段凿断下落至桥下。

待一侧凿除完毕后，及时用挖掘机将已破碎的混凝土和碎石装车，运至弃料场，避免河道堵塞。

另一侧拱板拆除同上。

3）桥墩及桥台拆除将拱板拆除后，在桥下河道内用机械破碎锤对1#桥墩进行破碎，桥墩破碎的深度应低于河床面0.5m，然后用挖掘机将已破碎的混凝土装车，运至弃料场。

最后用破碎机械对桥台结构进行破碎拆除，将破碎的混凝土碎块清运干净。

4）河道清理采用加挖机清理施工过程中的遗留在河中的垃圾，恢复河床原貌。

旧桥拆除安全施工保证措施1.建立安全组织管理体系项目部实行项目经理负责制，对承建项目工程的安全负全面责任。

建立安全生产管理机构，配备足够的安全管理人员。

实行管理层层负责制，确保安全保证措施落实。

安全组织管理体系框图2.项目安全管理责任分工（1）项目安全管理按照分级管理、逐级负责的原则，对项目部的劳动安全工作进行实施，安全工作由项目部安全领导小组负责，现场作业队安全员配合管理。

钻孔灌注桩施工工艺框图场地平整测量放样埋设护筒检测混凝土材料、配 水下混凝土灌比、坍落度、灌注高度桩头处理钻孔灌注桩施工工艺框图混凝土养护设备安装护筒加工------------------------安装循环系统调整护筒中心偏差、垂直度、标高 检测钻头直径、钻机水 平、泥浆性能、安全设施泥浆制备泥浆性能调整随时检测孔深、孔径、 孔斜、孔底沉渣首次清孔亠 制作钢筋笼 ■---------------V钻渣、废浆的处理吊装钢筋笼补充 泥浆 稳定 孔内 水头调整钢筋笼高程 与桩位中心偏差准备清孔器具检测沉渣厚度 二次清孔清理导管、准备隔水塞检测导管密封性 及下入深度下灌注导管备料、拌制混凝土起拔护筒设备配套、器材进场验收开钻留取混凝土试件钢筋砼桥台扩大基础施工工艺框图钢套箱拼装工艺框图承台施工工艺框图钢筋砼墩台身施工工艺框图盖梁施工工艺框图空心板梁施工工艺先张法预应力空心板施工工艺框后张法预应力砼空心板梁预制施工工艺框图后张法T梁预制工艺框图预应力T梁预制施工工艺框图悬浇变截面箱梁工艺流程框图预应力张拉工艺框图N补救措施后张法预应力梁施工工艺框图单导梁安装梁板施工工艺框图单导梁安装大梁施工工艺框图循环作业汽车吊架梁板施工工艺框图挂篮施工工艺流程钢箱梁高强度螺栓施工工艺框图斜拉索施工工艺框图桥面工程施工工艺框图石拱桥施工工艺框图。

拱桥施工工艺1.拱桥有支架施工1）拱架施工砌筑石拱桥或混凝土预制块拱桥，以及现浇混凝土或钢筋混凝土拱桥时，需要搭设拱架，以承受全部或部分主拱圈和拱上建筑的质量，保证拱圈的形状符合设计要求。

（1）拱架拼装。

拱架可就地拼装或根据起吊设备能力预拼成组件后再进行安装。

拱架拼装过程中必须注意各节点、各杆件的受力平衡，并准备好拱顶拆拱设备，以使拱装拆自如。

（2）拱架安装。

①工字钢拱架安装。

工字钢拱架的架设应分片进行。

架设每片拱片时，应同时将左、右半片拱片吊至一定高度，并将拱片脚纳入墩台缺口或预埋的工字钢支点上与拱座铰连接，然后安装拱顶卸拱设备进行合龙。

对于横梁、弧形木及支承木，应先安装弧形木再安装支承、横梁及模板。

弧形木上应通过操平以检查标高准确，当误差过大时，可在弧形木上加铺垫木或刻槽。

横梁应严格按设计安放。

②钢桁架拱架安装。

钢桁架拱架的安装方法主要包括悬臂拼装法、浮运安装法、半拱旋转法、竖立安装法等。

a.悬臂拼装法。

悬臂拼装法适用于拼装式钢桁架拱架安装，拼装时从拱脚起逐节进行，拼装好的节段用滑车组系吊在墩台塔架上。

b.浮运安装法。

拱架拼装后，即可进行安装，为便于拱架进孔与就位，拱架拼装时的矢高，应稍大于设计矢高（即预留沉降值）。

在拱架进孔后，用挂在墩台上的大滑车和放置在支架上的千斤顶来调整矢高，并用水压仓，以降低拱架，使拱架就位。

安装时，拱顶铰须临时捆紧，拱脚铰和铰座位置须稍加调整，以使铰座密合。

c.半拱旋转法。

采用半拱旋转法安装钢桁架拱架的方法与安装工字形钢拱架相似，其不同之处在于钢桁架安装时，起吊前拱脚先安装在支座上，然后用拉索使半拱架向上旋转合龙。

d.竖立安装法。

钢桁架拱架竖立安装是在桥跨内两端拱脚上，垂直地拼成两半孔骨架，再以绕拱脚铰旋转的方法放至设计位置进行合龙。

（3）拱架卸落与拆除。

由于拱上建筑、拱背材料、连拱等因素对拱圈受力的影响，应选择在拱体产生最小应力时卸架，一般在砌筑完成后20～30d，待砌筑砂浆强度达到设计强度的70%以后才能卸落拱架。

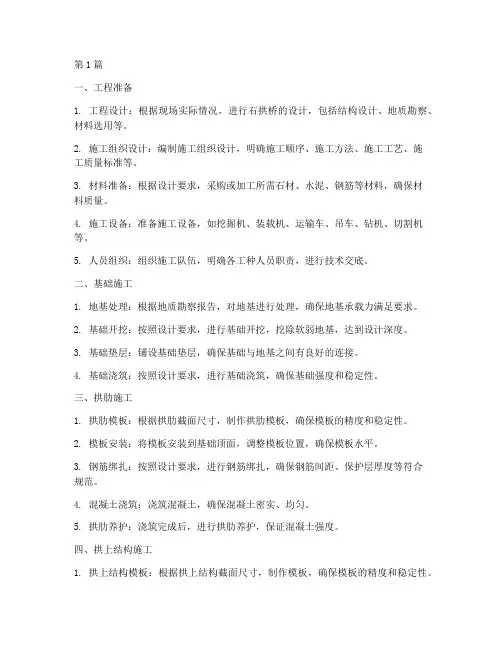

第1篇一、工程准备1. 工程设计：根据现场实际情况，进行石拱桥的设计，包括结构设计、地质勘察、材料选用等。

2. 施工组织设计：编制施工组织设计，明确施工顺序、施工方法、施工工艺、施工质量标准等。

3. 材料准备：根据设计要求，采购或加工所需石材、水泥、钢筋等材料，确保材料质量。

4. 施工设备：准备施工设备，如挖掘机、装载机、运输车、吊车、钻机、切割机等。

5. 人员组织：组织施工队伍，明确各工种人员职责，进行技术交底。

二、基础施工1. 地基处理：根据地质勘察报告，对地基进行处理，确保地基承载力满足要求。

2. 基础开挖：按照设计要求，进行基础开挖，挖除软弱地基，达到设计深度。

3. 基础垫层：铺设基础垫层，确保基础与地基之间有良好的连接。

4. 基础浇筑：按照设计要求，进行基础浇筑，确保基础强度和稳定性。

三、拱肋施工1. 拱肋模板：根据拱肋截面尺寸，制作拱肋模板，确保模板的精度和稳定性。

2. 模板安装：将模板安装到基础顶面，调整模板位置，确保模板水平。

3. 钢筋绑扎：按照设计要求，进行钢筋绑扎，确保钢筋间距、保护层厚度等符合规范。

4. 混凝土浇筑：浇筑混凝土，确保混凝土密实、均匀。

5. 拱肋养护：浇筑完成后，进行拱肋养护，保证混凝土强度。

四、拱上结构施工1. 拱上结构模板：根据拱上结构截面尺寸，制作模板，确保模板的精度和稳定性。

2. 模板安装：将模板安装到拱肋上，调整模板位置，确保模板水平。

3. 钢筋绑扎：按照设计要求，进行钢筋绑扎，确保钢筋间距、保护层厚度等符合规范。

4. 混凝土浇筑：浇筑混凝土，确保混凝土密实、均匀。

5. 拱上结构养护：浇筑完成后，进行拱上结构养护，保证混凝土强度。

五、桥面施工1. 桥面模板：根据桥面尺寸，制作模板，确保模板的精度和稳定性。

2. 模板安装：将模板安装到拱上结构上，调整模板位置，确保模板水平。

3. 钢筋绑扎：按照设计要求，进行钢筋绑扎，确保钢筋间距、保护层厚度等符合规范。

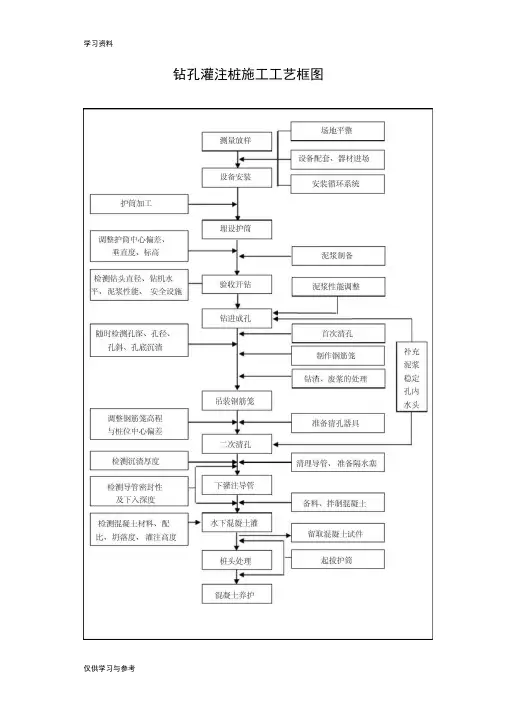

钻孔灌注桩施工工艺框图钻孔灌注桩施工工艺框图学习资料钢筋砼桥台扩大基础施工工艺框图钢套箱拼装工艺框图承台施工工艺框图学习资料钢筋砼墩台身施工工艺框图盖梁施工工艺框图空心板梁施工工艺先张法预应力空心板施工工艺框学习资料后张法预应力砼空心板梁预制施工工艺框图学习资料后张法T梁预制工艺框图预应力T梁预制施工工艺框图预应力钢筋混凝土箱梁施工工艺框图学习资料悬浇变截面箱梁工艺流程框图学习资料预应力张拉工艺框图控制吨位张拉超张拉初张拉测量伸长值N补救措施持何5分钟测量伸长值测量回缩值采取补救措施孔道压浆锚封砼测量伸长值学习资料后张法预应力梁施工工艺框图学习资料单导梁安装梁板施工工艺框图学习资料单导梁安装大梁施工工艺框图循环作业学习资料汽车吊架梁板施工工艺框图学习资料顶推法施工工艺框图预制场准备工作制作底座4■1r预制节段张拉预应力筋1顶推预制节段_________顶推就位张拉后期预应力筋更换支座桥面工程整修交验安装顶推设备模板工作、钢筋和混凝土准备管道压浆放松部分预应力筋拆除辅助设施管道压浆桥梁横向联系学习资料挂篮施工工艺流程学习资料钢箱梁高强度螺栓施工工艺框图斜拉索施工工艺框图张拉杆、撑脚及千斤顶就位 f N号索张一次张拉循环作业桥面工程施工工艺框图石拱桥施工工艺框图。

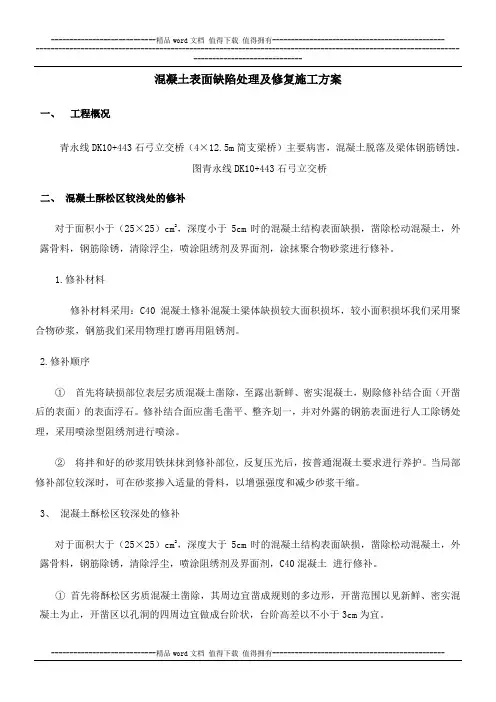

混凝土表面缺陷处理及修复施工方案一、工程概况青永线DK10+443石弓立交桥（4×12.5m简支梁桥）主要病害，混凝土脱落及梁体钢筋锈蚀。

图青永线DK10+443石弓立交桥二、混凝土酥松区较浅处的修补对于面积小于（25×25）cm2，深度小于5cm时的混凝土结构表面缺损，凿除松动混凝土，外露骨料，钢筋除锈，清除浮尘，喷涂阻绣剂及界面剂，涂抹聚合物砂浆进行修补。

1.修补材料修补材料采用：C40混凝土修补混凝土梁体缺损较大面积损坏，较小面积损坏我们采用聚合物砂浆，钢筋我们采用物理打磨再用阻锈剂。

2.修补顺序①首先将缺损部位表层劣质混凝土凿除，至露出新鲜、密实混凝土，剔除修补结合面（开凿后的表面）的表面浮石。

修补结合面应凿毛凿平、整齐划一，并对外露的钢筋表面进行人工除锈处理，采用喷涂型阻绣剂进行喷涂。

②将拌和好的砂浆用铁抹抹到修补部位，反复压光后，按普通混凝土要求进行养护。

当局部修补部位较深时，可在砂浆掺入适量的骨料，以增强强度和减少砂浆干缩。

3、混凝土酥松区较深处的修补对于面积大于（25×25）cm2，深度大于5cm时的混凝土结构表面缺损，凿除松动混凝土，外露骨料，钢筋除锈，清除浮尘，喷涂阻绣剂及界面剂，C40混凝土进行修补。

①首先将酥松区劣质混凝土凿除，其周边宜凿成规则的多边形，开凿范围以见新鲜、密实混凝土为止，开凿区以孔洞的四周边宜做成台阶状，台阶高差以不小于3cm为宜。

②剔除开凿表面的浮石，并用清水和钢丝刷清洗开凿表面。

③在修补表面喷涂一层界面剂，以增强新老混凝土之间的粘结。

④当修补完后，对新老混凝土接缝表面各15cm宽的范围内，必须用钢丝刷将所有软弱浮浆除去，并冲洗干净，然后抹两层封闭浆液。

浆液采用修补胶。

涂浆液时，第二层的方向应与第一层相垂直。

4、碎裂、脱落、松散等劣质混凝土凿毛要求人工用小锤轻，以免损伤混凝土体及影响结构受力安全。

凿除混凝土时应该从凿除区中间开凿，凿除区原结构钢筋保留。

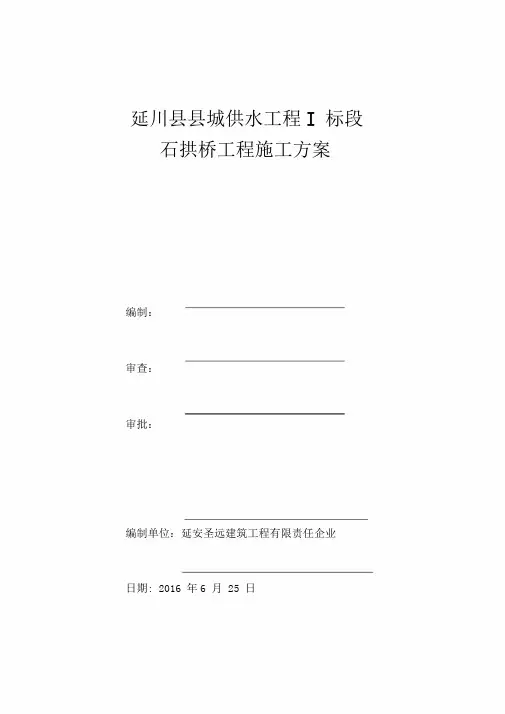

石拱桥施工工艺规划方案定文稿延川县县城供水工程I 标段石拱桥工程施工方案编制：审查：审批：编制单位：延安圣远建筑工程有限责任企业日期: 2016 年6 月 25 日石拱桥施工方案一、编制依照本施工方案是依照施工设计图纸，《公路桥涵施工技术规范 JTJ041-2000》，本合同段石拱桥所处实质地形及地质状况，我单位的施工组织、技术水平、劳力和机械设备状况而编制的。

二、工程概略水厂大桥为石拱桥全长米，此中桥跨度长 35 米，桥宽米，行车道宽米，人行道为 1m。

矢跨比 1/5 ，拱圈厚度 90cm为等截面空肚式圆弧拱。

三、主要项目施工工艺方案（一）、桥台基础施工1、基坑开挖施工前利用加密的控制点，用全站仪放出台位、墩位等轴线桩，放出基坑开挖线。

土质边坡控制在，石质边坡控制在；基坑深度在 10 米之内，地下水较少的，采纳全开挖形式开挖；基坑左岸深度在 10m左右，右岸在 4 米左右。

施工重点①第一进行定位丈量，抄平放线，定出开挖宽度，按放样分块（段）分层开挖。

②基坑顶四周适合距离设截沟渠，防备地表水流入坑内，冲洗坑壁，造成坍方损坏基坑。

③基坑开挖的施工程序。

挖土应自上而下水均分层进行，每层左右，边挖边检查坑底宽度，不够时实时修整，直至设计标高。

施工时应注意察看坑缘顶面上有无裂痕，坑壁有无松懈坍落现象发生，并采纳必需举措，保证安全施工。

④基坑施工不行连续时间过长，自基坑开挖至基础达成，应连续不停地施工。

为加速施工进度，可用反铲发掘机开挖基坑，挖至靠近坑底时应保存许多于 30cm 的厚度，在基础砌筑前，再用人工清挖至基底标高。

⑤若有必需，可采纳草袋围堰协助施工。

2、基础砌筑基础为 # 沙浆砌块石，如基础为岩层或混凝土基础，应先将基底表面冲洗、润湿，再坐浆砌筑；砌体应分层砌筑，砌体较长时可分段分层砌筑，石块应平砌，每层石料高度用大概一致。

外圈定位行和镶面石块，应丁顺相间或两顺一丁摆列，砌缝宽度不大于 20mm，上基层竖缝错开距离不小于 80mm。

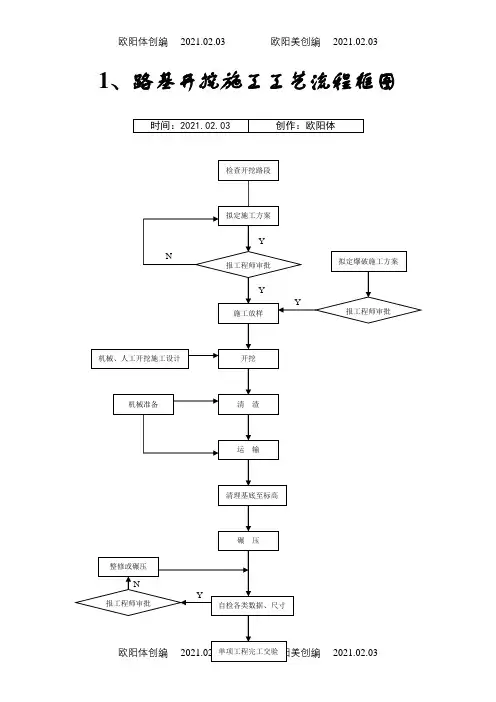

1、路基开挖施工工艺流程框图
2、路基填筑施工工艺流程框图
5、级配碎石基层施工工艺图框
6、沥青混凝土施工工艺图
7、水泥混凝土路面施工工艺框图
8、湿喷桩施工工艺框图
9、预应力管桩施工流程图
10、石灰粉煤灰稳定土底基层施工流程图
11、钻孔灌注桩施工工艺流程图
11、承台、系梁施工工艺流程图
12、墩帽施工工艺流程图
13、先张法预应力板施工工艺流程图
14、 25米预制箱梁施工流程图
15、 25米组合箱梁体系转换施工工艺流程图
19、减速带施工工艺图
20、超薄磨耗层施工工艺图框
21、后张法空心板梁预应力施工工艺流程图
22、盖板涵施工工艺流程图
23、钢筋砼圆管涵施工工艺流程图。
