(工艺流程)2020年施工工艺流程图

公路工程施工工艺流程图完整版公路工程：施工工艺流程图：在公路工程中，施工工艺流程图是非常重要的。

在该流程图中，设计单位、业主、监理和承包人都需要参与其中，以确保施工的正确性和高效性。

其中，桩志的复核和资料的校验都需要监理工程师的审查和批准。

混合料配合比施工工艺流程图：混合料配合比施工工艺流程图是公路工程中的重要部分。

其中，材料的筛分和试验，以及混合料的击实试验和抗压强度的检测都需要报送监理工程师审查批准。

如果不合格，则需要修筑试验路，并再次检测，直到合格为止。

沥青砼面层（底、中、表）施工工艺流程图：沥青砼面层施工工艺流程图也是公路工程中的重要部分。

其中，原材料的试验和配合比的确定，以及现场机械设备的配备和运转都需要监理工程师的审查和批准。

在施工过程中，监理工程师需要旁站并监督施工过程，审核承包人的检测资料，并进行独立抽查试验。

路基工程施工工艺流程图：路基工程施工工艺流程图包括施工准备阶段和施工放样阶段。

在施工准备阶段，需要编制路基施工工艺流程，移交土地所有权，以及确定取土场。

在施工放样阶段，需要进行路线中线和边线的放样，以及涵洞中线交角的放样。

同时，还需要增补控制点和水准点。

承包人完成自检后，可以申请单项工程开工，开始路基范围内的清理场地和填前压实工作。

在确定机具组合、最佳含水量和最佳碾压遍数之后，进行试验路段的压实工作。

报送清理与压实工序报验单和自检合格报验单后，开始路基施工阶段的工作。

在运土（从取土场或利用土）和控制含水量的过程中，监理旁站进行监督，同时进行摊铺、整平和碾压等工作。

承包人需要自检压实度并报送工序报验单，待工程验收后进行恢复桩志、详细放样和路槽整平加工等工作。

最后，报送分项工程报验单及归档资料整理全部检测资料和施工原始记录。

在编报阶段施工工艺流程图中，需要申报开工报告并进行施工放样。

承包人需要报送放样资料、图纸和申请开工路基施工。

在进行原地面清理、原地面压实、土料场确定和分层取土样试验之后，需要报送填前压实工序报验单和土料场土样结构物的申请阶段检验。

模板工程施工工艺流程控制程序图（早拆模体系构造图）1）模板工程施工工艺流程控制程序,详见下图.2）施工顺序施工顺序：模板制作与钢筋成型、放线→模板支撑、脚手架搭设→柱、墙钢筋绑扎→柱、墙模板安装→铺梁底板→梁钢筋绑扎→安梁侧模→铺楼板模板搁栅→安装楼板底模→楼板钢筋绑扎→浇筑砼→养护、拆模。

根据现行规范图36 模板工程施工工艺流程控制程序3）模板制作、安装墙、柱及弧形梁侧面模板采用整装散拆的施工方法，梁底模视长度采用整装整拆的施工方法，而楼板模板、楼梯模板及直线形梁侧模则采用散装散拆的施工方法。

电梯井筒采用整体爬升的施工方法.模板制作时，必须对所有模板进行编号，标明尺寸和安装位置，以免混淆使用.墙、柱模板底部均应设一定的清洗孔（带止水钢板的施工缝处内外均需留设)，除在立模时要防止木屑、泥块等物进入模壳内，在砼浇筑前，应指派专人对模板进行冲洗，确保模板内无杂物。

模板施工准备工作：进行中心线和位置线的放线：首先用经纬仪引测建筑物的边柱墙轴线,并以该轴线为起点，测出每条轴线.模板放线时，应先清理好现场，然后根据施工图用墨线弹出模板的内外边线和中心线，墙模板要弹出模板的内、外边线,以便于模板安装和校正。

做好标高量测工作：用水准仪把建筑物水平标高引测到模板安装位置。

进行找平工作：模板承垫底部应预先找平,以保证模板位置正确，防止模板底部漏浆。

找平方法是沿模板内边线用1:3水泥砂浆抹平层。

柱模板柱子模采用定型的大模板，按照图纸的尺寸，配成定型的柱模，到现场进行拼装。

绘制模板组装平面图，注明模板吊装顺序，对模板逐一编号，并在施工前与平面图进行核对，以确保模板安装准确无误。

柱模用φ14圆钢作对拉螺栓，纵横≤600mm进行加固，拉杆按规范要求攻丝.每端不少于12CM,拉杆端部用标准螺帽紧固(要求每端均紧固2个螺帽），对拉螺杆管采用与拉杆直径配套的PVC管，以便提高螺杆的周转率。

梁模板矩形梁用胶合板按图纸尺寸进行配制。

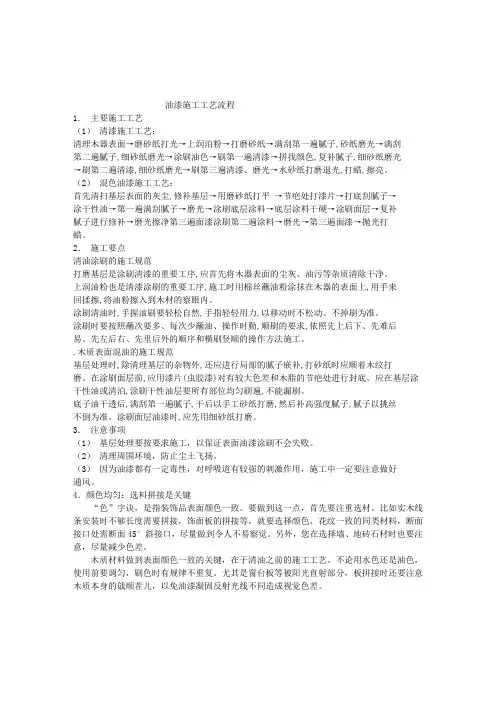

油漆施工工艺流程1．主要施工工艺（1）清漆施工工艺：清理木器表面→磨砂纸打光→上润泊粉→打磨砂纸→满刮第一遍腻子,砂纸磨光→满刮第二遍腻子,细砂纸磨光→涂刷油色→刷第一遍清漆→拼找颜色,复补腻子,细砂纸磨光→刷第二遍清漆,细砂纸磨光→刷第三遍清漆、磨光→水砂纸打磨退光,打蜡,擦亮。

（2）混色油漆施工工艺：首先清扫基层表面的灰尘,修补基层→用磨砂纸打平→节疤处打漆片→打底刮腻子→涂干性油→第一遍满刮腻子→磨光→涂刷底层涂料→底层涂料干硬→涂刷面层→复补腻子进行修补→磨光擦净第三遍面漆涂刷第二遍涂料→磨光→第三遍面漆→抛光打蜡。

2．施工要点清油涂刷的施工规范打磨基层是涂刷清漆的重要工序,应首先将木器表面的尘灰、油污等杂质清除干净。

上润油粉也是清漆涂刷的重要工序,施工时用棉丝蘸油粉涂抹在木器的表面上,用手来回揉擦,将油粉擦入到木材的察眼内。

涂刷清油时,手握油刷要轻松自然,手指轻轻用力,以移动时不松动、不掉刷为准。

涂刷时要按照蘸次要多、每次少蘸油、操作时勤,顺刷的要求,依照先上后下、先难后易、先左后右、先里后外的顺序和横刷竖顺的操作方法施工。

.木质表面混油的施工规范基层处理时,除清理基层的杂物外,还应进行局部的腻子嵌补,打砂纸时应顺着木纹打磨。

在涂刷面层前,应用漆片(虫胶漆)对有较大色差和木脂的节疤处进行封底。

应在基层涂干性油或清泊,涂刷干性油层要所有部位均匀刷遍,不能漏刷。

底子油干透后,满刮第一遍腻子,干后以手工砂纸打磨,然后补高强度腻子,腻子以挑丝不倒为准。

涂刷面层油漆时,应先用细砂纸打磨。

3．注意事项（1）基层处理要按要求施工，以保证表面油漆涂刷不会失败。

（2）清理周围环境，防止尘土飞扬。

（3）因为油漆都有一定毒性，对呼吸道有较强的刺激作用，施工中一定要注意做好通风。

4．颜色均匀：选料拼接是关键“色”字诀，是指装饰品表面颜色一致。

要做到这一点，首先要注重选材。

比如实木线条安装时不够长度需要拼接，饰面板的拼接等，就要选择颜色、花纹一致的同类材料，断面接口处需断面45°斜接口，尽量做到令人不易察觉。

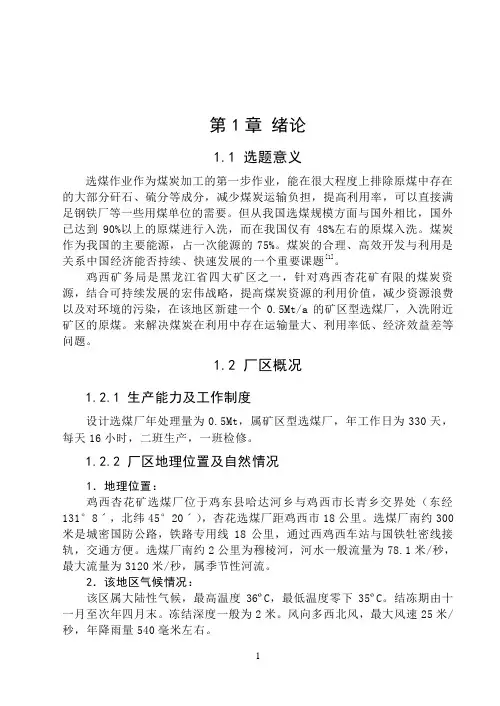

第1章绪论1.1 选题意义选煤作业作为煤炭加工的第一步作业，能在很大程度上排除原煤中存在的大部分矸石、硫分等成分，减少煤炭运输负担，提高利用率，可以直接满足钢铁厂等一些用煤单位的需要。

但从我国选煤规模方面与国外相比，国外已达到90%以上的原煤进行入洗，而在我国仅有48%左右的原煤入洗。

煤炭作为我国的主要能源，占一次能源的75%。

煤炭的合理、高效开发与利用是关系中国经济能否持续、快速发展的一个重要课题[1]。

鸡西矿务局是黑龙江省四大矿区之一，针对鸡西杏花矿有限的煤炭资源，结合可持续发展的宏伟战略，提高煤炭资源的利用价值，减少资源浪费以及对环境的污染，在该地区新建一个0.5Mt/a的矿区型选煤厂，入洗附近矿区的原煤。

来解决煤炭在利用中存在运输量大、利用率低、经济效益差等问题。

1.2 厂区概况1.2.1 生产能力及工作制度设计选煤厂年处理量为0.5Mt，属矿区型选煤厂，年工作日为330天，每天16小时，二班生产，一班检修。

1.2.2 厂区地理位置及自然情况1．地理位置：鸡西杏花矿选煤厂位于鸡东县哈达河乡与鸡西市长青乡交界处（东经131°8ˊ，北纬45°20ˊ），杏花选煤厂距鸡西市18公里。

选煤厂南约300米是城密国防公路，铁路专用线18公里，通过西鸡西车站与国铁牡密线接轨，交通方便。

选煤厂南约2公里为穆棱河，河水一般流量为78.1米/秒，最大流量为3120米/秒，属季节性河流。

2．该地区气候情况：该区属大陆性气候，最高温度36ºC，最低温度零下35ºC。

结冻期由十一月至次年四月末。

冻结深度一般为2米。

风向多西北风，最大风速25米/秒，年降雨量540毫米左右。

1.2.3 产品及用户主要产品：精煤、中煤副产品：煤泥、矸石精煤灰分为：9.59% ；产率：56.29%；水分：12.30% 中煤灰分为：22.05%；产率：22.32%；水分：15.00% 煤泥灰分为：63.22%；产率：4.93% ；水分：22.00% 矸石灰分为：77.78%；产率：16.46%；水分：15.00% 用户：精煤主要供鞍钢、本钢等大型钢铁集团使用中煤供市发电厂及本厂锅炉房使用煤泥主要供民用第2章煤质资料的审查与分析2.1 煤质资料的审查煤质资料的可靠性,对设计流程和选用设备的合理性起着决定性作用。

建筑施工工艺流程图填方施工流程图挡土墙施工工艺流程图质量管理机构质量保证体系现场质量检查程序回填土压实质量检验程序工期保证组织机构工期保证体系施工进度控制系统安全保证体系住宅楼工程总体施工程序零平下结构工程施工程序基础施工工序±0.00层以上结构工程施工程序钢筋施工程序内外装饰装修施工程序电气安装工程施工程序室内管道工程施工程序人工挖土工艺流程：确定开挖的顺序和坡度→沿灰线切出槽边轮廓线→分层开挖→修整槽边→清底机械挖土工艺流程：确定开挖的顺序和坡度→分段分层平均下挖→修边和清底基土钎探工艺流程：放钎点线→就位打钎拔钎灌砂记录锤击数检查孔深人工回填土工艺流程：基坑(槽)底地坪上清理→检验土质→分层铺土、耙平→夯打密实→检验密实度→修整找平验收机械回填土工艺流程：基坑底地坪上清理→检验土质→分层铺土→分层碾压密实→检验密实度→修整找平验收灰土地基施工工艺流程：检验土料和石灰粉的质量并过筛→灰土拌合→槽底清理→分层铺灰土→夯打密实→找平验收砂石地基施工工艺流程：检验砂石质量→拌和砂浆9人工级配→分层铺筑砂石→洒水→夯实或碾压→找平验收钢筋混凝土预制桩打桩工艺流程：就桩桩机→起吊预制桩→稳桩→打桩→接桩→送桩→中间检查验收→移桩机至下一个桩位泥浆护壁回转钻孔灌注桩施工工艺流程：钻孔机就位→钻孔→注泥浆→下套管→继续钻孔→排渣→清孔→吊放钢筋笼→射水清底→插入混凝土导管→浇筑混凝土→拔出导管→插桩顶钢筋螺旋钻孔灌注桩施工工艺流程：钻孔机就位→钻孔→检查质量→孔底清理→孔口盖板→移钻孔机人工成孔灌注桩施工工艺流程：放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位(中心)轴线→架设垂直运输架→安装电动葫芦(卷扬机或木辘轳)→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方(修边)→先拆第一节支第二节护壁模板(放附加钢筋)→浇第二节护壁混凝土→检查桩位(中心)轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→放混凝土溜筒(导管) →浇筑桩身混凝土(随浇随振)→插桩顶钢筋桩承台施工工艺流程：核对钢筋半成品→钢筋绑扎→预埋管线及铁活→绑好砂浆垫块钢筋绑扎工艺流程：确定组装钢模板方案→组装钢模板→模板预检混凝土浇筑工艺流程：搅拌混凝土→浇筑→振捣→养护设备基础施工工艺流程：槽底或模板内清工艺流程：槽底或模板内清理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土养护理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土找平→混凝土养护素混凝土基础施工工艺流程：槽底或模板内清理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土养护防水混凝土施工工艺流程作业准备→混凝土搅拌→运输→混凝土浇筑→养护水泥砂浆防水层施工工艺流程：墙、地面基层处理→刷水泥素浆→抹底层砂浆→刷水泥素浆→抹面层砂浆→刷水泥砂浆→养护平面铺贴卷材工艺流程：保护墙放线→砌筑保护墙→抹保护墙找平层→抹垫层找平层→养护→清理→喷涂冷底子油→铺贴附加油毡层→铺第一层立墙油毡→铺第一层平面油毡→分层先立面后平面)→抹保护层立面铺贴卷材工艺流程：拆除根部临时保护墙→结构面抹找平层→养护→喷涂冷底子油→接铺阴阳角处附加层→铺第一层油毡→铺第二层油毡→(按,设计分层铺设)→砌筑保护墙(保护层)地下改性沥青油毡(SBS)防水层施工工艺流程基层清理→涂刷基层处理剂→铺贴附加层→热熔铺贴卷材→热熔封边→做保护层地下高分子合成(三元乙丙)橡胶卷材防水层施工工艺流程：基层清理→聚氨酯底胶配制→涂刷聚氯酯底胶→特殊部位进行增补处理(附加层)→卷材粘贴面涂胶基层表面涂胶→铺贴防水卷材做保护层地下聚氨酯防水涂料冷作业施工工艺流程：基层清理→涂刷底胶→涂膜防水层施工→做保护层砖混结构构造柱、圈梁、板缝支模工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→混凝土养护框架结构定型组合钢模板的安装与拆除工艺标准安装柱模板工艺流程：弹柱位置线→抹找平层作定位墩→安装柱模板→安柱箍→安拉杆或斜撑→办预检安装剪力墙模板工艺流程：弹线→安门洞口模板→安一侧模板→安另一侧模板→调整固定→办预检安装梁模板工艺流程：弹线→支立柱→调整标高→安装梁底模→绑梁钢筋→安装侧模→办预检安装楼板模板工艺流程：地面夯实→支立柱→安大小龙骨→铺模板→校正标高加立杆的水平拉杆→办预检组合钢木(竹)胶合板模板的安装与拆除工艺标准柱模板安装工艺单块就位组拼工艺流程：搭设安装架子→第一层模板安装就位→检查对角线、垂直和位置→安装柱箍→第二、三等层柱模板及柱箍安装→安有梁口的柱模板→全面检查校正→群体固定单片预组拼柱模板工艺流程：单片预组拼柱组拼→第一片柱模就位→第二片柱模就位用角模连接→安装第三、四片柱模→检查柱模对角线及位移并纠正→自下而上安装柱箍并做斜撑→全面检查安装质量→群体柱模固定墙模板安装工艺：墙模板单块就位组拼安装工艺流程：组装前检查→安装门窗口模板→安装第一步模板(两侧) →安装内钢楞→调整模板平直→调整模板平直、垂直→安装第二步至顶部两侧模板→安装内钢楞调平直→安装穿墙螺栓→安装外钢楞→加斜撑并调模板平直→与柱、墙、楼板模板连接预拼装墙模板工艺流程：安装前检查→安装门窗口模板→一侧墙模吊装就位→安装斜撑→插入穿墙螺栓及塑料套管→清扫墙内杂物→安装就位另一侧墙模板→安装斜撑→穿墙螺栓穿过另一侧墙模→调整模板位置→紧固穿墙螺栓→斜撑固定→与相邻模板连接梁模板安装工艺：梁模板单块就位安装工艺流程：弹出梁轴线及水平线并复核→搭设梁模支架→安装梁底楞或梁卡具→安装梁底模板→梁底起拱→绑扎钢筋→安装侧梁模→安装另一侧梁模→安装上下锁口楞、斜撑楞及腰楞和对拉螺栓→复核梁模尺寸、位置→与相邻模板连固梁模板单片预组合模板安装工艺流程：弹出梁轴线及水平线并做复核→搭设梁模支架→预组拼模板检查→底模吊装就位安装起拱→绑扎钢筋→侧模安装→安装侧向支撑或梁卡固定→检查梁口平直模板尺寸→卡梁口卡→与相邻模板连固梁模整体预组合模板安装工艺流程：弹出梁轴线及水平线并做复核→搭设梁模支架→梁模整体吊装就位→梁模与支架连固→复核梁模位置尺寸→侧模斜撑固定→上梁口卡楼板模板安装工艺：楼板模板单块就位安装工艺流程：搭设支架→安装横纵钢(木) 楞→调整楼板下皮标高及起拱→铺设模板块→检查模板上皮标高、平整度楼板、梁模板拆除工艺流程：拆除支架部分水平拉杆和剪力撑→拆除梁连接件及侧模板→下调楼板模板支柱顶翼托螺旋2~3cm，使模板下降→分段分片拆除楼板模板、钢(木)楞及支柱→拆除梁底模板及支撑系统柱子模板拆除工艺：分散拆除工艺流程：拆除拉杆或斜撑→自上而下拆掉(穿柱螺栓)或柱箍→拆除竖楞，自上而下拆钢框竹编模板→模板及配件运输维护分片拆模工艺流程：拆掉拉杆或斜撑→自上而下拆掉柱箍→拆掉柱连接角一侧U形卡，分二片或四片拆离→吊运片模板墙模拆除工艺：墙模分散拆除工艺流程：拆除斜撑→自上而下拆掉穿墙螺栓及外楞→分层自上而下拆除内楞及竹编模板→模板及配件运输及维护楼板、梁模板拆除工艺流程：拆除支架部分水平拉杆和剪力撑→拆除梁连接件及侧模板→下调楼板模板支柱顶翼托螺旋2~3cm，使模板下降→分段分片拆除楼板模板、钢(木)楞及支柱→拆除梁底模板及支撑系统柱子模板拆除工艺：分散拆除工艺流程：拆除拉杆或斜撑→自上而下拆掉(穿柱螺栓)或柱箍→拆除竖楞，自上而下拆钢框竹编模板→模板及配件运输维护分片拆模工艺流程：拆掉拉杆或斜撑→自上而下拆掉柱箍→拆掉柱连接角一侧U形卡，分二片或四片拆离→吊运片模板墙模拆除工艺：墙模分散拆除工艺流程：拆除斜撑→自上而下拆掉穿墙螺栓及外楞→分层自上而下拆除内楞及竹编模板→模板及配件运输及维护墙模整体拆除工艺流程：拆除穿墙螺栓→调节三角斜支腿丝框使底脚离开地面→拆除组拼大模板端接缝处连接窄条模板→敲击组拼大模立楞上端，使之脱离墙体→用撬棍撬组拼大模底边肋，使之全部脱离墙体→吊运组拼大模现浇剪力墙结构大模板的安装与拆除工艺标准外板内模结构安装大模板工艺流程：准备工作→安正号模板→安装外墙板→安反号模板→固定模板上口→预检外砖内模结构安装大模板工艺流程：外墙砌砖→安装正、反号大模板→安装角模→预检全现浇结构安装大模板工艺流程：准备工作→挂外架子→安内横墙模板→安内纵墙模板→安堵头模板→安外墙内侧模板→合模前钢筋隐检→安外墙外侧模板→预检密肋楼板模壳的安装与拆除模壳模板安装的操作工艺(以主次木楞支撑体系为例)流程：安装支架→安装主次木楞→调整密肋梁底标高及起拱→安装模壳→质量检验模壳模板拆除的操作工艺流程：拆除角钢→拆起模壳→拆除支架钢筋绑扎与安装工程操作工艺流程：划钢筋位置线→运钢筋到使用部位→绑底板及梁钢筋→绑墙钢筋构造柱钢筋绑扎工艺流程：预绑构造柱钢筋骨架→修整底层伸出的构造柱塔接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋圈梁钢筋的绑扎工艺流程：画钢筋位置线→放圈梁受力筋→穿箍筋→绑扎箍筋板缝钢筋绑扎工艺流程支护缝模板→预制板端头预应力锚固筋向上弯成45°→放通长水平构造筋→与板端锚固筋绑扎剪力墙结构大模板墙体钢筋绑扎工艺标准剪力墙钢筋现场绑扎工艺流程：修改预留搭接筋→绑立筋→绑横筋→绑拉筋或支撑筋剪力墙采用预制网片的绑扎工艺流程修理预留搭接筋→临时固定网片→绑扎根部钢筋→绑门窗洞加筋→绑拉筋或支撑筋现浇框架结构钢筋绑扎工艺标准绑柱子钢筋工艺流程：套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋绑剪力墙钢筋工艺流程：立2～4根竖筋→画水平障距→绑定位横筋→绑其余横筋→绑其余横竖筋梁钢筋绑扎工艺流程：模内绑扎：画主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎模外绑扎(先在梁模板上口绑扎成型后再入模内)：画箍盘间距→在主次梁模板上口铺横杆数根→在横杆上面放箍筋→穿主梁下层纵筋→穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵筋→按箍筋间距绑扎板钢筋绑扎工艺流程：清理模板→模板上画线→绑板下受力筋→绑负弯短钢筋楼梯钢筋绑扎工艺流程：划位置线→绑主筋→绑分布筋→绑踏步筋双钢筋叠合板钢筋绑扎工艺流程图：检查支座及板缝硬架支模上平标高→画叠合板位置线→吊装叠合板→调整支座处叠合板搁置长度→整理叠合板甩出钢筋钢筋接头钢筋手工电弧焊工艺流程：检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验水平钢筋窄间隙焊工艺流程检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验钢筋气压焊工艺流程：检查设备、气源→钢筋端头制备→安装焊接夹具和钢筋→试焊、作试件→施焊→卸下夹具→质量检查钢筋闪光对焊工艺流程：检查设备→选择焊接工艺及参数→试焊、作模拟试件→送试→确定焊接参数→焊接→质量检验连续闪光对焊工艺过程：闭合电路→闪光(两钢筋端面轻微接触) →连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) →带电顶锻→无电顶锻预热闪光对焊工艺过程：闭合电路→断续闪光预热(两钢筋端面交替接触和分开) →连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) →带电顶锻→无电顶锻闪光一预热闪光对焊工艺过程：闭合电路→一次闪光闪平端面(两钢筋端面轻微徐徐接触) →连续闪光预热(两钢筋端面交替接触和分开) →二次连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) →带电顶锻→无电顶锻钢筋电渣力焊工艺工艺流程：检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铁丝球(也可省去)→安放焊剂灌、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查电渣压力焊的工艺过程：闭合电路→引弧→电弧过程→电渣过程→挤压断电带肋钢筋径向挤压连接工艺流程：钢套筒、钢筋挤压部位检查、清理、矫正→钢筋端头压接标志→钢筋插入钢套筒→挤压→检查验收锥螺纹钢筋接头工艺流程：钢筋下料→钢筋镦粗钢筋套丝→接头单体试件试验→钢筋连接→质量检查砖混结构、构造柱、圈梁、板缝等混凝土施工工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→混凝土养护剪力墙结构大模板普通混凝土施工工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→拆模、养护全现浇结构(大模板)轻骨料混凝土施工工艺流程闪光一预热闪光对焊工艺过程：闭合电路→一次闪光闪平端面(两钢筋端面轻微徐徐接触) →连续闪光预热(两钢筋端面交替接触和分开) →二次连续闪光加热到将近熔点(两钢筋端面徐徐移动接触) →带电顶锻→无电顶锻钢筋电渣力焊工艺工艺流程：检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铁丝球(也可省去)→安放焊剂灌、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查电渣压力焊的工艺过程：闭合电路→引弧→电弧过程→电渣过程→挤压断电带肋钢筋径向挤压连接工艺流程：钢套筒、钢筋挤压部位检查、清理、矫正→钢筋端头压接标志→钢筋插入钢套筒→挤压→检查验收锥螺纹钢筋接头工艺流程：钢筋下料→钢筋镦粗钢筋套丝→接头单体试件试验→钢筋连接→质量检查砖混结构、构造柱、圈梁、板缝等混凝土施工工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→混凝土养护剪力墙结构大模板普通混凝土施工工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→拆模、养护全现浇结构(大模板)轻骨料混凝土施工工艺流程作业准备→材料计量→搅拌→运输→浇筑→振捣→养护现浇框架结构混凝土浇筑施工工艺流程；作业准备→混凝土搅拌→凝土运输→柱、梁、板、剪力墙、楼梯混凝土浇筑与振捣→养护双钢筋叠合板安装施工工艺流程：检查支座及板缝硬架支模上平标高→画叠合板位置线→吊装叠合板→调整支座处叠合板搁置长度→整理叠合板甩出钢筋构件安装工程预应力短向圆孔板安装工艺流程：抹找平层或硬架支模→画板位置线→吊装楼板→调整板位置→绑扎或焊接锚固筋预应力实心整间大楼板安工艺流程：抹砂浆找平层或硬架支模→吊装大楼板→调整板位置→整理绑扎钢筋预制钢筋混凝土框架结构构件安装工艺流程：柱吊装(校正→定位→焊接) →梁吊装(校正→主筋焊接) →梁柱节点核心区处理→剪力墙施工→板安装预制外墙板安装工艺流程：抹找平层→外墙板就位→外墙板临时固定→插油毡条、聚苯条、塑料条→插节点构造钢筋→键槽钢筋焊接，浇注混凝土→外墙板底部捻干硬性水泥砂浆→拆除外墙板临时支撑预制外墙板构造防水施工工艺流程：做立缝防水→做平缝防水→做十字缝防水→其他部位防水→淋水试验预制楼梯、休息板及垃圾安装工艺流程：浇水泥浆→安装休息板→安装楼梯段→焊接→灌缝→安垃圾道预制阳台、雨罩、通道板安装工艺流程坐浆→吊装→调整→焊接→浇长混凝土预制钢筋混凝土隔墙板安装工艺流程：安装就位→检查、校正→支撑、加固→焊接固定→捻缝加气混凝土条板安装工艺流程：弹位置线→处理条板的长、宽尺寸→清理安装位置上下端→浇筑混凝土带→弹条板安装分块线→安装条板预应力混凝土工程预应力后张法张拉施工工艺流程：检查构件(或块体) ↓预应力筋制作→穿预应力筋↓锚具检验→安装具及张拉设备张拉设备预检→张拉孔道灌浆→制作水泥浆试块↓起吊←压水泥浆试块无粘结预应力施工工艺流程：施工准备→梁、板模板支搭→非预应力下钢筋铺放、绑扎→无粘结预应力筋铺放、端部节点安装→非预应力上钢筋铺放、绑扎→无粘结预应力起拱、绑扎→隐检验收→混凝土浇筑及振捣→混凝土养护→张拉→端部处钢结构工程钢结构手工电弧焊焊接工艺流程作业准备→电弧焊接(平焊、立焊、横焊、仰焊) →焊缝检查扭剪型高强螺栓连接工艺流程：作业准备→选择螺栓并配套→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收大六角高强度螺栓连接工艺流程：作业准备→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收钢屋架制作工艺流程：加工准备及下料→零件加工→小装配(小拼) →总装配(总拼) →屋架焊接→支撑连接板，檩条、支座角钢装配、焊接→成品检验→除锈、油漆、编号钢屋架安装工艺流程：作业准备→屋架组拼→屋架安装→连接与固定→检查、验收→除锈、刷涂料钢网架结构拼装工艺流程：作业准备→球加工及检验→杆加工及检验→小拼单元→中拼单元→焊接→拼装单元验收钢网架结构安装工艺流程：放线、验线→安装下弦平面网络→安装上弦倒三角网络→安装下弦正三角网络→调整、紧固→安装屋面帽头→支座焊接、验收焊接球地面安装高空合拢法工艺流程：放线、验线→安装平面网格→安装立体网格→安装上弦网格→网架整体提升→网架高空合拢→网架验收钢结构防腐涂装工艺流程：基面清理→底漆涂装→面漆涂装→检查验收钢结构防火涂料涂装工艺流程：作业准备→防火涂料配料、搅拌→喷涂→检查验收砖基础砌筑工艺流程：拌制砂浆→确定组砌方法→排砖撂底→砌筑→抹防潮层一般砖砌体砌筑工艺流程：砂浆配合比→计量排砖撂底盘角组砌方法作业准备砖浇水砂浆搅拌砌砖验收测量放线立皮数杆挂线料石砌筑工艺流程：砂浆搅拌→作业准备→试排撂底→砌料石→验评中型砌块砌筑工程施工工艺流程：墙体放线→制备砂浆→砌块排列→铺砂浆→砌块就位→校正→砌块浇水砂筑镶砖→竖缝灌砂浆→勒缝空心砖砌筑工艺流程：确定开挖的顺序和坡度→分段分层平均下挖→修边和清底地面与楼面工程炉渣垫层施工工艺流程：基层处理→炉渣过筛与水闷→找标高、弹线、做找平墩→基层洒水湿润、拌合炉渣→铺炉渣垫层→刮平、滚压→养护混凝土垫层施工工艺流程：基层处理→找标高、弹水平控制线→混凝土搅拌→铺设混凝土→振捣→找平→养护陶粒混凝土垫层施工工艺流程：基层处理→找标高弹水平控制线→陶粒过筛、水闷→搅拌→铺设陶粒混凝土→养护细石混凝土地面施工工艺流程：找标高、弹面层水平线→基层处理→洒水湿润→抹灰饼→抹标筋→刷素水泥浆→浇筑细石混凝土→抹面层压光→养护水泥砂浆地面施工工艺流程：基层处理→找标高、弹线→洒水湿润→抹灰饼和标筋→搅拌砂浆→刷水泥浆结合层→铺水泥砂浆面层→木抹子搓平→铁抹子压第一遍→第二遍压光→第三遍压光→养护现制水磨石地面施工工艺流程：基层处理→找标高→弹水平线→铺抹找平层砂浆→养护→弹分格线→镶分格条→拌制水磨石拌合料→涂刷水泥浆结合层→铺水磨石拌合料→滚压、抹平→试磨→粗磨→细磨→磨光→草酸清洗→打蜡上光预制水磨石地面施工工艺流程：基层处理→定线→水磨石板浸水→砂浆拌制→基层洒水及刷水泥浆→铺水泥砂浆结合层及预制水磨石板→养护灌缝→贴镶踢脚板→酸洗打蜡陶瓷锦砖地面施工工艺流程：清理基层、弹线→刷水泥素浆→水泥砂浆找平层→水泥浆结合层→铺贴陶瓷锦砖→修理→刷水、揭纸→拨缝→灌缝→养护塑料板地面施工工艺流程：基层处理→弹线→试铺→刷底子胶→铺贴塑料地面→铺贴塑料踢脚板→擦光上蜡活动地板施工工艺流程：基层处理→找中、套方、分格、弹线→安装支座和横梁组件铺设活动地板面层→清擦和打虹大理石、花岗石及碎拼大理石地面施工艺流程：准备工作→试拼→弹线→试排→刷水泥浆及铺砂浆结合层→铺大理石板块(或花岗石板块) →灌缝、擦缝→打蜡大理石(或花岗石)踢脚板工艺流程①：粘贴法：找标高水平线→水泥砂浆打底→贴大理石踢脚板→擦缝→打蜡灌浆法找标高水平线→拉水平通线→安装踢脚板→灌水泥砂浆→擦缝→打蜡碎拼大理石面层施工工艺流程：挑选碎块大理石→弹线试拼→基层清理→扫水泥素浆→铺砂浆结合层→铺大理石碎块→灌缝→磨光打蜡缸砖、水泥花砖、通体砖地面施工工艺流程：基层处理→找标高、弹线→抹找平层砂浆→弹铺砖控制线→铺砖→勾缝、擦缝→养护→踢脚板安装预制混凝土板块和水泥方砖路面铺设施工工艺流程：灰土垫层→找标高、拉线→马路牙子→铺砌路面砖→灌缝长条、拼花硬木地板施工工艺流程：厕、浴间涂膜防水施工工艺标准安装木搁栅→钉木地板→刨平→净面细刨、磨光→安装踢脚板厕、浴间涂膜防水施工工艺标准聚氨酯防水涂料施工工艺流程：清扫基层→涂刷底胶→细部附加层→第一层涂膜→第二层涂膜→第三层涂膜和粘石渣→防水层试水→防水层验收氯丁胶乳沥青防水涂料施工工艺流程：基层处理→涂刮氯丁胶乳沥青水腻子→刮第一遍涂料→细部构造和加强层→铺贴玻璃丝布(或无纺布) 同时刷二遍涂料→刷第三遍涂料→刷第四遍涂料→蓄水试验→防水层验收SBS橡胶改性沥青防水涂料施工工艺流程：基层处理→涂刷第一遍涂料→细部处理一布二涂→蓄水试验→防水层验收地。

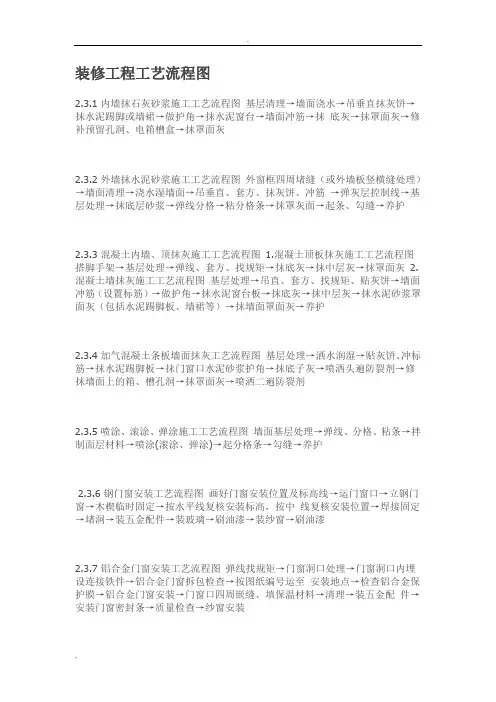

装修工程工艺流程图2.3.1 内墙抹石灰砂浆施工工艺流程图基层清理→墙面浇水→吊垂直抹灰饼→抹水泥踢脚或墙裙→做护角→抹水泥窗台→墙面冲筋→抹底灰→抹罩面灰→修补预留孔洞、电箱槽盒→抹罩面灰2.3.2 外墙抹水泥砂浆施工工艺流程图外窗框四周堵缝（或外墙板竖横缝处理）→墙面清理→浇水湿墙面→吊垂直、套方、抹灰饼、冲筋→弹灰层控制线→基层处理→抹底层砂浆→弹线分格→粘分格条→抹罩灰面→起条、勾缝→养护2.3.3 混凝土内墙、顶抹灰施工工艺流程图1.混凝土顶板抹灰施工工艺流程图搭脚手架→基层处理→弹线、套方、找规矩→抹底灰→抹中层灰→抹罩面灰 2.混凝土墙抹灰施工工艺流程图基层处理→吊直、套方、找规矩、贴灰饼→墙面冲筋（设置标筋）→做护角→抹水泥窗台板→抹底灰→抹中层灰→抹水泥砂浆罩面灰（包括水泥踢脚板、墙裙等）→抹墙面罩面灰→养护2.3.4 加气混凝土条板墙面抹灰工艺流程图基层处理→洒水润湿→贴灰饼、冲标筋→抹水泥踢脚板→抹门窗口水泥砂浆护角→抹底子灰→喷洒头遍防裂剂→修抹墙面上的箱、槽孔洞→抹罩面灰→喷洒二遍防裂剂2.3.5 喷涂、滚涂、弹涂施工工艺流程图墙面基层处理→弹线、分格、粘条→拌制面层材料→喷涂(滚涂、弹涂)→起分格条→勾缝→养护2.3.6 钢门窗安装工艺流程图画好门窗安装位置及标高线→运门窗口→立钢门窗→木楔临时固定→按水平线复核安装标高，按中线复核安装位置→焊接固定→堵洞→装五金配件→装玻璃→刷油漆→装纱窗→刷油漆2.3.7 铝合金门窗安装工艺流程图弹线找规矩→门窗洞口处理→门窗洞口内埋设连接铁件→铝合金门窗拆包检查→按图纸编号运至安装地点→检查铝合金保护膜→铝合金门窗安装→门窗口四周嵌缝、填保温材料→清理→装五金配件→安装门窗密封条→质量检查→纱窗安装2.3.8 木门窗安装工艺流程图弹线找规矩→决定门窗框安装位置→决定安装标高→掩窗、门框安装样板→窗框安装→门框安装→门窗安装2.3.9 涂色镀锌钢板门窗安装工艺流程图弹线找规矩→门窗洞口处理→门窗洞口预埋铁件的核查→拆包检查门窗质量→按图纸编号运到安装地点→涂色镀锌钢板门窗安装→门窗四周嵌缝、填保温材料→清理→质量检验→成品保护2.3.10 硬PVＣ塑料门窗安装工艺流程图弹线找规矩→门窗洞口处理→安装连接件检查→塑料门窗外观检查→按图示要求运到安装地点→塑料门窗安装→门窗四周嵌缝→安装五金配件→清理2.3.11 炉渣垫层施工工艺流程图基层处理→炉渣过筛与水焖→找标高、弹水平线、做灰饼→基层洒水湿润、拌合炉渣→分层铺炉渣垫层→刮平、滚压→养护→检查验收2.3.12 混凝土垫层施工工艺流程图基层处理→找标高、弹水平控制线→混凝土搅拌→铺设混凝土→找平→养护→检查验收2.3.13 细石混凝土地面施工工艺流程图找标高、弹面层水平线→基层处理→洒水湿润→抹灰饼→抹标筋→刷素水泥浆→浇筑细石混凝土→抹面层压光→养护→检查验收2.3.14 现制水磨石地面施工工艺流程图铺抹找平层砂浆→养护→弹分格线→镶分格条→拌制水磨石拌合料→涂刷水泥浆结合层→铺水磨石拌合料→滚压→抹平→试磨→粗磨→细磨→磨光→草酸清洗→打蜡上光2.3.15 预制水磨石地面施工工艺流程图基层处理→定线→水磨石板浸水→砂浆拌制→基层洒水、刷水泥浆→铺水泥砂浆结合层及预制水磨石板→养护灌缝→贴镶踢脚板→酸洗打蜡2.3.16 缸砖、水泥花砖、通体砖地面施工工艺流程图基层处理→找标高、弹线→抹找平层砂浆→弹铺砖控制线→铺砖→勾缝、擦缝→养护→踢脚板安装2.3.17 陶瓷锦砖地面施工工艺流程图清理基层、弹线→刷水泥素浆→水泥砂浆找平层→水泥浆结合层→铺贴陶瓷锦砖→修理→刷水、揭纸→拔缝→灌缝→养护2.3.18 大理石、花岗石及碎拼大理石地面施工工艺流程图准备工作→试拼→弹线→试排→基层再处理→铺大理石板块(或花岗石板块)→灌缝、擦缝→打蜡2.3.19 预制混凝土板块和水泥方砖路面铺设施工工艺流程图灰土垫层→找标高、拉线→做马路牙子→铺砌路面砖→灌缝2.3.20 塑料板地面施工工艺流程图基层处理→弹线→试铺→刷底子胶→铺贴塑料地面→铺贴塑料踢脚板→擦光上蜡2.3.21 活动地板施工工艺流程图基层处理→找中、套方、分格、弹线→安装支座和横梁组件→铺设活动地板2.3.22 地毯铺设施工工艺流程图基层处理→弹线、套方、分格、定位→地毯裁剪→钉倒刺板挂毯条→铺设衬垫→铺设地毯→细部处理及清理2.3.23 长条、拼花硬木地板施工工艺流程图安装木搁栅→钉木地板→刨平→净面细刨、磨光→安装踢脚板2.3.24 裱糊工程施工工艺流程图基层处理→吊直、套方、找规矩、弹线→计算用料、裁纸→粘贴壁纸→壁纸修整2.3.25 木作软包墙面装饰工程施工工艺流程图基层或底板处理→吊直、套方、找规矩、弹线→计算用料、截面料→粘贴面料→安装贴脸或装饰边线、刷镶边油漆→修整软包墙面2.3.26 壁柜、吊柜安装工艺流程图找线定位→框、架安装→壁柜隔板支固点安装→壁(吊)柜窗安装→五金安装2.3.27 木窗帘盒、金属窗帘杆安装工艺流程图定位与画线→预埋件检查和处理→核查加工品→安装窗帘盒（杆）2.3.28 楼梯扶手安装工艺流程图找位与画线→弯头配制→连接预装→固定→整修2.3.29 木护墙、木筒子板安装工艺流程图找位与画线→核查预埋件及洞口→铺涂防潮层→龙骨配制与安装→钉装面板2.3.30 预制花饰安装工艺流程图基层处理→确定安装位置线→分块花饰预拼编号→安装方法及工艺2.3.31 木材表面施涂溶剂型混色涂料施工工艺流程图基层处理→刷底子油、操清油、抹腻子、磨砂纸→刷第一遍油漆、刷铅油、抹腻子、磨砂纸、装玻璃→刷第二遍油漆、刷铅油、擦玻璃、磨砂纸→刷最后一遍油漆2.3.32 木料表面施涂清漆涂料施工工艺流程图基层处理→润色油粉→满刮油腻子→刷油色→刷第一遍清漆(刷清漆)→修补腻子→修色→磨砂纸→安装玻璃→刷第二遍清漆→刷第三遍清漆2.3.33 木料表面施涂混色磁漆施工工艺流程图基层处理→操底油（满刮石膏腻子、满刮第二道腻子）→刷第一道醇酸磁漆→刷第二道醇酸磁漆→玻璃安装→刷第三道醇酸磁漆→打砂蜡→擦上光蜡2.3.34 木料表面施涂丙稀酸清漆施工工艺流程图基层处理→操底油（满刮石膏腻子、满刮第二道腻子）→刷第一道丙稀酸清漆→刷第二道丙稀酸清漆→玻璃安装→刷第三道丙稀酸清漆→打砂蜡→擦上光蜡2.3.35 金属表面施涂混色油漆涂料施工工艺流程图基层处理→刮腻子→刷第一遍油漆(刷铅油)→抹腻子→磨砂纸→装玻璃→刷第二遍油漆(刷铅油)→擦玻璃、磨砂纸→刷最后一遍调合漆2.3.36 混凝土及抹灰表面施涂乳液薄涂料工艺流程图基层处理→修补腻子→刮腻子→施涂第一遍乳液薄涂料→施涂第二遍乳液薄涂料→施涂第三遍乳液薄涂料2.3.37 混凝土及抹灰表面施涂油性涂料施工工艺流程图基层处理→修补腻子→第一遍满刮腻子→第二遍满刮腻子→弹分色线→刷第一道涂料→刷第二道涂料→刷第三道涂料→刷第四道涂料2.3.38 混凝土及抹灰面彩色喷涂施工工艺流程图基层处理→分分格缝→施涂封底涂料→喷、滚、弹主涂层→喷、滚、弹面层涂料→涂料修整2.3.39 一般刷(喷)浆工程施工工艺流程图基层处理→喷、刷胶水→填补缝隙、局部刮腻子→石膏墙面拼缝处理→满刮腻子→刷、喷第一遍浆→复找腻子→刷、喷第二遍浆→刷、喷交活浆2.3.40 木地(楼)板施涂清漆打蜡施工工艺流程图地（楼）板面清理→磨砂纸→刷清油→嵌缝、披腻子→磨砂纸→复找腻子→刷第一遍油漆→磨光→刷第二遍油漆→干后刷交活油2.3.41 木骨架罩面板顶棚施工工艺流程图顶棚标高弹水平线→画龙骨分档线→安装水电管线设施→安装大龙骨→安装小龙骨→防腐处理→安装罩面板→安装压条2.3.42 轻钢骨架罩面板顶棚施工工艺流程图顶棚标高弹水平线→画龙骨分档线→安装水电管线→固定吊挂杆件→安装主龙骨→安装次龙骨→安装罩面板→安装压条2.3.43 轻钢龙骨石膏罩面板隔墙施工工艺流程图弹线、分档→做地枕带(设计有要求时)→固定沿顶、沿地龙骨→固定边框龙骨→安装竖向龙骨→安装门、窗框→安装附加龙骨→安装支撑龙骨→检查龙骨安装→电气铺管安附墙设备→安装一面罩面板→填充隔声材料→安装另一面罩面板→接缝及护角处理→质量检验2.3.44 增强水泥（GRC）空心条板隔墙施工工艺流程图结构墙面、顶面、地面清理和找平放线、分档配板、修补安U 形卡配制胶粘剂安装隔墙板铺设电线管、稳接线盒、安装管卡、埋件安门窗框板缝处理板面装修增强水泥（GRC）空心条板隔墙施工工艺流程图2.3.45 增强石膏空心条板隔墙施工工艺流程图同2.3.44 增强水泥（GRC）空心条板隔墙施工工艺流程图。

三、公路路面工程（一）路面底基层（垫层）1．石灰土底基层（1）路拌法石灰土底基层施工工艺流程路拌法石灰土底基层施工工艺流程图施工方法：采用人工摊铺石灰，平地机摊铺整形，路拌机拌和，洒水车洒水养生，振动与静压压路机碾压成型。

（2）．厂拌法石灰土底基层施工工艺流程路拌法石灰土底基层施工工艺流程图①．拌和工艺流程②．摊铺碾压工艺流程施工方法：2．二灰土（石灰、粉煤灰、土）底基层（1）路拌法二灰土（石灰、粉煤灰、土）底基层施工工艺流程路拌法二灰土（石灰、粉煤灰、土）底基层施工工艺流程图施工方法：主要采用层铺法（每种材料摊铺均匀后，轻压1～2遍）或者采用先预拌二灰的方法，路（2）．厂拌法二灰土（石灰、粉煤灰、土）底基层施工工艺流程厂拌法二灰土（石灰、粉煤灰、土）底基层施工工艺流程图①．拌和工艺流程②．摊铺碾压工艺流程施工方法：厂拌设备集中拌和，摊铺机摊铺，人工辅助整形，轻重型压路机配套碾压，边角以打夯机夯实。

3．级配碎石（砂砾）垫层（找平层）（1）路拌法级配碎石（砂砾）垫层（找平层）施工工艺流程路拌法级配碎石（砂砾）垫层（找平层）施工工艺流程图采用不同粒级的碎石和石屑时，用层铺法施工，路拌机拌和，人工配合平地机整型，轻重配套的压路机碾压。

（2）．厂拌法级配碎石（砂砾）垫层施工工艺流程厂拌法级配碎石（砂砾）垫层施工工艺流程图①．拌和工艺流程②．摊铺碾压工艺流程施工方法：厂拌设备集中拌和，摊铺机摊铺，轻重型压路机配套碾压，边角以打夯机夯实。

（二）路面基层1．二灰（石灰、粉煤灰）、碎石基层施工工艺流程二灰（石灰、粉煤灰）、碎石基层施工工艺流程图①．拌和工艺流程②．摊铺碾压工艺流程施工方法：采用厂拌拌和，摊铺机摊铺，人工辅助整形，轻重型压路机配套碾压。

2．三灰（水泥、石灰、粉煤灰）、碎石基层施工工艺流程三灰（水泥、石灰、粉煤灰）、碎石基层施工工艺流程图①．拌和工艺流程②．摊铺碾压工艺流程施工方法：采用厂拌拌和，摊铺机摊铺，人工辅助整形，轻重型压路机配套碾压。

生产工艺流程图酱油生产工艺流程图一．主要设备：锅炉、夹层锅、冷却罐、灌装机、封盖机二．原料：发酵原油、食糖、食盐、味精、水、焦糖色、山梨酸钾三．工艺流程购、验内包装购、验添加剂购、验发酵原油输入自来水购、验外包装内包装库存添加剂库储存原料仓贮存外包装库存清洗/消毒加热/调配冷却装瓶封口/加盖灯检贴标/打日期装箱/打外包装成品仓库储存运输出口四．酱油生产工艺描述：1．验发酵原油：本厂在实施采购发酵原油时，必须派品检员、采购员到发酵原油生产厂进行实地考察评估。

确认生产厂卫生、设备设施是否符要求，原料是否符合本厂品质要求后才决定采购事宜。

经评估可实施采购的供应商，每季度提供原料及内包装材料各一份区（县）级卫生防疫站出具的《卫生检测报告》且符合国家卫生标准，每批来料到厂后，按“原料验收规程”及时抽样检验确认其品质是否符合本厂要求，合格的入库，不合格的退货。

2．原料仓库储存：发酵原油到厂经检验合格放原料仓储存。

由于发酵原油进厂前经加热杀菌,盐度在15%以上,所以只需常温保存,但避免阳光直射,保质期有半年。

3．购、验外包装料：外包装料主要包括有纸箱，进厂时仓务组长按“辅料验收规程”验收入库。

3．外包装仓库储存：验收合格的外包装料存放入原料仓库。

4．购、验内包装料：内包装料主要有玻璃瓶、塑料罐，采购前要先到供应厂家参观确认其卫生状况是否符合要求，进料时要供应商提供无毒害材料保证函或卫生防疫站的《卫生检测报告》且符合国标。

进厂时仓务组长按“辅料验收规程”验收入库。

5．内包装库储存：验收合格的内包装料摆放在内包装库内储存，6．购、验添加剂：添加剂一部份是通过国内代理商购入，但必须要求代理商提供生产厂商的《卫生许可证》及《卫生检测报告》或保函；进厂时品管组长按“辅料验收规程”验收入库。

7．添加剂库储存：添加剂是常温储存，库内保持干燥通风。

8．加热/调配：调配人员按照配方称量发酵原油、各种辅料和添加剂，然后将外购发酵原油、和水、盐、放到夹层锅里混合，开蒸汽加温至80—85℃，保持该温度20分钟，加入各种辅料和添加剂搅拌均匀。

一、石材地面装饰构造:室内地面所用石材一般为磨光的板材，板厚20毫米左右，目前也有薄板，厚度在10毫米左右，适于家庭装饰用。

每块大小在300毫米×300毫米~500毫×500毫米。

可使用薄板和1：2水泥砂浆掺107胶铺贴。

石材地面装饰基本工艺流程：清扫整理基层地面→水泥砂浆找平→定标高、弹线→选料→板材浸水湿润→安装标准块→摊铺水泥砂浆→铺贴石材→灌缝→清洁→养护交工。

三、施工要点:基层处理要干净,高低不平处要先凿平和修补,基层应清洁，不能有砂浆、尤其是白灰砂浆灰、油渍等，并用水湿润地面。

铺装石材、瓷质砖时必须安放标准块,标准块应安放在十字线交点,对角安装。

铺装操作时要每行依次挂线,石材必须浸水湿润,阴干后擦净背面。

石材、瓷质砖地面铺装后的养护十分重要,安装24小时后必须洒水养护,铺巾完后覆盖锯末养护。

四、注意事项。

（1）铺贴前将板材进行试拼，对花、对色、编号，以入铺设出的地面花色一致。

（2）石材必须浸水阴干。

以免影响其凝结硬化，发生空鼓、起壳等问题。

（3）铺贴完成后，2~3天内不得上人。

铺贴陶瓷地面砖基本工艺流程1、铺贴彩色釉面砖类：处理基层→弹线→瓷砖浸水湿润→摊铺水泥砂浆→安装标准块→铺贴地面砖→勾缝→清洁→养护。

2、铺贴陶瓷锦砖（马赛克）类：处理基层→弹线、标筋→摊铺水泥砂浆→铺贴→拍实→洒水、揭纸→拨缝、灌缝→清洁→养护。

铺贴陶瓷地砖的施工要点1、混凝土地面应将基层凿毛，凿毛深度5~10毫米，凿毛痕的间距为30毫米左右。

之后，清净浮灰，砂浆、油渍，产散水刷少将地面。

2、铺贴前应弹好线，在地面弹出与门道口成直角的基准线,弹线应从门口开始,以保证进口处为整砖,非整砖臵于阴角或家具下面,弹线应弹出纵横定位控制线。

3、铺贴陶瓷地面砖前，应先将陶瓷地面砖浸泡阴干。

4、铺贴时，水泥砂浆应饱满地抹在陶瓷地面砖背面，铺贴后用橡皮棰敲实。

同时，用水平尺检查校正，擦净表面水泥砂浆。

5、铺贴完2~3小时后，用白水泥擦缝，用水泥、砂子=1：1(体积比)的水泥砂浆,缝要填充密实,平整光滑。

化工工艺图（工艺安装和指导生产的重要技术文件）工艺流程图（方案流程图和施工流程图）、设备布置图和管路布置图一、方案流程图1方案流程图（流程示意图或流程简图）初步设计阶段示意性的展开图，并加有必要的标注与说明①设备的画法：用细实线画出设备的大致轮廓或示意图，一般不按比例，但应保持它们的相对大小。

②各设备之间的高低位置及设备上重要接管口的位置，应大致符合情况。

③在方案流程图中，同样的设备可只画一套；备用设备可以省略不画。

2工艺流程图的画法①用粗实线画出主要物料的工艺流程线，用箭头标明物料流向，并在流程线的起始和终了位置注明物料的名称、来源或去向。

②如遇流程线之间、或流程线与设备之间发生交错或重叠，而实际并不相连时，应将其中一条断开或曲折绕过，以使各设备间流程线的表达清晰明了、排列整齐。

③在方案流程图中，一般只画出主要工艺流程线，其它辅助流程线不必一一画出。

3位号与名称注写在流程图的上方或下方和靠近设备图形的显著位置列出设备的位号及名称。

或可将设备依次编号，并在图纸空白处按编号顺序集中列出设备名称。

但对于流程简单、设备较少的方案流程图也可以不编号，而将名称直接注写在设备的图形上。

（为了给工艺方案的讨论和施工流程图的设计提供更为详细具体的资料，还常将工艺工艺流程图中关于流量、温度、压力、液面以及成分分析等测量控制点画在方案流程图上，这种图与施工流程图比较接近。

方案流程图的图幅一般不做规定。

图框和标题栏亦可省略。

）二、施工流程图1、（工艺管道及仪表流程图或带控制点管道安装流程图）。

这种流程图应画出所有的生产设备和全部管道。

它是设备布置图和管道布置图的设计依据，并为施工安装、生产操作提供参考。

施工流程图的表达一般应包括以下几项内容：①带设备位号、名称和接管口的各种设备示意图。

②带管道号、规格和阀门等管件以及仪表控制点（测温、测压、测流量、分析点等）的各种管道流程线。

③对阀门等管件和仪表控制点图例符号的说明。

2.5.3 隧道工程2.5.3.1 施工准备开工之后首先修筑临时施工便道，架设施工供电线路、修筑供水设施和铺设供水管道，砌筑洞顶截水沟，开挖洞口段土石方。

洞口场地开挖完成后，安装和修建隧道供风、供水、发电、混凝土生产、钢结构加工等设备与设施。

洞门工程在隧道进洞施工正常后选择非雨季节施工。

2.5.3.2 施工测量根据本标段工程量及工程分布特点在各施工洞口各配备一个测量班，每个测量班均由1名测量工程师、4名测量技工组成，共同完成测量工作。

测量班依据工作内容配置测量仪器。

测量作业程序流程见图2.5.3.1。

图2.5.3.1 测量作业程序流程图⑴控制测量①施工前平面控制网复测施工前根据设计院和建设单位技术部门现场进行的交接测量控制桩橛点及办理的相关手续，组织测量人员对交接的导线网点和水准基点进行复核测量，复核导线点的坐标和水准基点高程的准确性，测量结果经过平差后与所交的控制点结果进行对比，完全无误后作为施工用控制点。

隧道每掘进1km或雨季前后各进行洞内外导线控制点联测一次。

②平面控制附合导线测设洞内布置双导线，形成闭合导线，利用全站仪、精密水准仪等测量仪器，精确控制隧道施工。

洞口导线点位使用钢筋（钢筋顶上刻十字线）埋于洞口附近坚固稳定的地面上，并用混凝土固定桩位，点与点之间通视良好。

点位布置完毕后，利用设计院交接的导线网GPS点（已知）作基准点，以三维坐标法，使用全站仪引测附合导线上各点的精确坐标值（并经平差），使用精密水准仪从高等级的2个BM点测定导线上各点的准确高程（并经平差）。

水平角的观测正倒镜六个测回中误差≤±2.5″，每条附合导线长度必须往返观测各三次读数，在允许值内取均值，导线全长闭合差≤±1/30000。

③高程控制高程控制点的布设利用平面控制点的埋石作为高程控制点，如特殊需要时进行加密，加密的水准点精度不低于高程控制点的精度，其布置形式为附合水准线路。

精密水准点的复测采用S1等级水准仪对所交精密水准点进行复测，往返测量。
