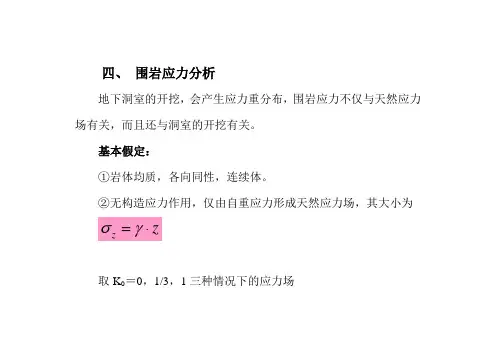

四、 围岩应力分析地下洞室的开挖，会产生应力重分布，围岩应力不仅与天然应力场有关，而且还与洞室的开挖有关。
基本假定：①岩体均质，各向同性，连续体。
②无构造应力作用，仅由自重应力形成天然应力场，其大小为z z ⋅=γσ取K 0＝0，1/3，1三种情况下的应力场③忽略洞室高度上的应力场变化，即认为洞顶和洞底处的天然应力相同，则有H P v γ=（H 为洞中心的深度）④为平面应力问题K = 10P = P h vPv = r . Z1. 圆形洞室洞室开挖前的天然应力为H P v γ=v h P K P 0=围岩中的径向应力r σ，切向应力θσ以及剪应力θτr 可按下述公式计算：（Ⅰ）r0——洞室半径（m）r——自洞室中心算起的径向距离（m）θ——自水平轴算起的极坐标中的角度p v——垂直方向的压应力（MPa）（=γH）p h——水平方向的压应力（MPa）(= K0 p v)讨论：1)．K 0=1; p h =p v （K 0=1静水压力式的天然应力场） 洞室周围处于等压状态，（Ⅰ）式变为⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧=⎪⎪⎭⎫ ⎝⎛+=⎪⎪⎭⎫ ⎝⎛-=011220220θθτσσr v v r r r p r r p ， 推出⎪⎪⎪⎩⎪⎪⎪⎨⎧=+=-=011220220θθτσσr vvr r r p r r p取v rp σ或 vp θσ为应力集中系数，绘制应力集中系数分布曲线。
① σr 分布：洞室开挖后，围岩中的径向应力σr 始终小于岩体初始应力γH 。
即σr ＜P 0=γH②切向应力θσ大于v p ； 在洞壁上最大θσ=2P 0=2γH ③ 当r=6r 0时00611P P r ≈⎪⎭⎫ ⎝⎛-=σ 00611P P ≈⎪⎭⎫ ⎝⎛+=θσ离洞中心三倍洞直径的地方；其应力基本上为岩体的天然应力。
所以，洞室开挖的影响范围是三倍洞直径。
2)．K 0=0即0=h p ，仅有垂向应力（单向受压状态）从式中看，当r 一定时，r σ，θσ，θτr 是θ的函数， 讨论① 0=θ（水平方向）σr 分布⎥⎦⎤⎢⎣⎡-=44022023r r r rp v rσ 0r r =时，0=r σ 0r r >>时，0→r σ取04r r =，059.0=r σ05r r =，0384.0=r σ； 010r r =，0099.0=r σvr p σ对r 求导，得：02r r =，rH r 83=σ最大。
围岩稳定性的影响因素一、地质因素的影响1.岩土体结构状态岩土体结构是在长时间的地质构造运动中形成的，是对围岩稳定性起主要作用的地质因素。
围岩的结构状态通常用其破碎程度或完整状态来表示。
原始状态的岩土体，在长期的地质构造运动的作用下，产生各种结构面、形变、错动、断裂等，趋于破碎，在不同程度上丧失了其原有的完整状态。
因此，结构状态的完整程度或破碎状态，可在一定程度上表征岩土体受地质构造运动作用的严重程度，对隧道围岩的稳定起着主导作用。
实践经验指出，在岩性相同的条件下，岩体越破碎，隧道就越易失稳。
因此在各种分级方法中，都把岩体的破碎程度作为基础指标。
岩体的完整状态或破碎程度有两个含义：一是构成岩体的岩块大小；二是这些岩块的组合形态。
前者一般采用裂隙的密集程度（裂隙率、裂隙间距、体裂隙率等）来表达，即结构面法线方向上单位长度内结构面的数目或结构面的平均间距，或采用单位体积中的裂隙数等；后者主要考虑构成岩体的完整状态的各种岩块的组合比例。
岩体结构状态的特征是相互联系的，构成了裂隙岩体的基本特性，是影响围岩分级的重要因素。
2.岩石的工程性质岩石的工程性质是多方面的，一般主要指岩石的强度或坚固性。
在岩体结构状态成为控制围岩稳定性的主要因素时，强调岩石强度意义是不大的。
例如，在碎块状岩体中，岩石强度再大也阻止不了隧道围岩的坍落。
但在较为完整的岩体结构中，如岩体具有整体的巨块状结构或大块状结构，岩石强度就具有一定的意义。
在这类围岩中，因裂隙少，结构面强度高，故岩石强度在一定程度上与岩体强度接近。
岩石强度在完整的岩体中是起主要作用的，此时岩石越硬，隧道越稳定。
完整岩体，一般都被认为是均质的连续介质。
隧道开挖后，围岩强度高，具有极大的稳定性，仅在个别情况下有局部的碎块、剥离现象。
在这种情况下进行理论分析，也是以岩石强度为依据。
此外，在判定某些裂隙岩体的强度时，也以岩石强度为基础。
在围岩分级中，岩石的坚固性或强度都以岩石的饱和单轴极限抗压强度为基准，这是因为它的试验方法简便，数据分散性小，且与其他物性指标有着良好的互换性。
岩体力学参数确定的方法岩体力学参数的确定方法在岩石工程实践中，首先需要了解作为研究对象的工程岩体的力学性质，并确定其特征参数。
岩石力学参数的合理确定一直是岩石力学研究和发展的难点之一。
在应用工程力学领域，如果完整地使用经典理论力学的连续性假设和定义，就会存在理解上的问题。
必须考虑假设的合理使用范围和每个物理量的适用定义。
本文讨论了地下岩体工程中根据不同的重点确定岩体参数的方法。
1、确定岩体参数的传统方法地下巷道、硐室开挖后，围岩产生应力重分异作用,径向应力减少,切向应力增加,并且随着工程不断推进,岩体应力状态不断改变。
巷道、硐室围岩处于“三高一扰动”条件下,岩体表现的力学特性是破坏条件下的稳定失稳再平衡过程。
围岩体处于一种拉压相间出现的复杂应力状态。
该类工程岩体的力学参数的确定要进行岩体的卸荷试验研究,且要依据现场工程实际条件进行卸荷条件下的应力、渗流与温度三场耦合试验研究。
需要进行循环加卸载条件下的岩体力学特性研究,进而获得岩体的力学参数特征。
地下巷道和硐室工程岩体力学参数的确定方法如下：(1)三轴应力状态下的卸荷三场耦合力学试验,获得有关参数;(2)进行岩体流变特性试验研究,获得有关岩体的流变参数。
目前在该领域要进行大量的工作,包括设备仪器的研制等,同时还要利用新的计算机技术才会实现。
二．建立力学模型确定岩体力学参数建立工程岩体力学参数模型主要是解决复杂岩体力学参数的确定问题。
为了确定复杂岩体的力学参数，需要将工程岩体视为一个连续模型。
采用确定岩体力学参数的新方法，建立了层状斜节理岩体的力学模型，并进行了力学试验，确定了岩体的基本力学参数。
1．工程岩体力学参数模型目前，关于岩石的力学性质和划分基本上有两种观点：一种观点认为岩石本身是一种连续的非各向异性材料，另一种观点认为岩石是由多晶系统组成的，存在空洞和裂缝等缺陷，这使得岩石本身的结构表现出各向异性和不连续性。
岩体一般被视为不连续介质，但在一定条件下仍满足连续介质力学的基本假设。
爆破施工对隧道围岩的稳定性影响分析摘要：隧道钻爆施工技术在城市山区隧道中应用，可以有效加速施工进度，控制施工成本。
但受周边环境影响，爆破施工对隧道围岩的影响日益突出，特别是爆破振动和爆破应力波的影响已成为制约爆破开挖的主要因素。
关键词：爆破；隧道；围岩；稳定性；爆炸1.隧道开挖爆破产生的破坏和扰动1.爆破的内部作用（1）扩大空腔。
即爆炸使炮孔周围产生破坏，破变大。
（2）压碎区。
又称压缩区，即直接与药包接触的岩石，在爆炸发生后，爆炸产生的爆轰压力激发了在岩石中传播的冲击波，冲击波的强度远远大于岩石的动抗压强度。
使岩石破碎或形成压缩空洞。
（3）破裂区。
即冲击波在通过压碎区后，强度变小，以致于低于岩石的动抗压强度，无法直接造成岩石的破碎。
这种低于岩石动抗压强度的波称为压缩波。
压缩波在压碎区外围的岩石中传播，引起切向拉应力，使得外围的岩石产生径向裂缝。
同时压缩波还会使外围岩石压缩，岩石的应力释放，出现环向裂缝。
径向环向的交互作用，使得岩石被割据成块。
（4）振动区。
在破裂区外围的岩石，应力波强度无法使岩石产生破坏。
但是，这些应力波会产生岩石的弹性振动。
1.2爆破的外部作用外部作用与内部作用相对立。
当药包的中心与自由面的垂直距离低于临界值，则爆炸后，爆炸的破坏作用能到达自由面，造成自由面附近的岩石破坏。
主要从以下几点讨论外部作用。
（1）爆炸产生的冲击波或者应力波在到达自由面后，会发生发射，反射波与入射波相反。
反射波则为拉力波，使得岩石被拉断。
导致岩石从自由面向内部破碎。
（2）自由面反射回来的拉伸波，与裂缝端口处的应力场相互叠加，导致裂缝的延伸。
（3）岩石中的准静态应力场被改变。
使得岩石在自由面方向受到剪切破坏更加容易。
1.隧道围岩应力状态在隧道爆破开挖过程中，爆破冲击荷载使岩体中的细小结构缺陷（如微裂缝、微孔隙等）扩展为宏观裂缝，导致岩体本身的力学性能下降，结构劣化。
同时，爆破和开挖等工程力量破坏了岩体的初始地应力场，导致岩体中的应力重新分布。
