蒸汽管径计算

9.1蒸汽网路系统一、蒸汽网路水力计算的基本公式计算蒸汽管道的沿程压力损失时，流量、管径与比摩阻三者的关系式如下R = 6.88×10-3×K0.25×(G t2/ρd5.25)，Pa/m （9-1）d = 0.387×[K0.0476G t0.381/ (ρR)0.19]，m （9-2）Gt = 12.06×[(ρR)0.5×d2.625 / K0.125]，t/h （9-3）式中 R ——每米管长的沿程压力损失（比摩阻），Pa/m ；G t ——管段的蒸汽质量流量，t/h；d ——管道的内径，m；K ——蒸汽管道的当量绝对粗糙度，m，取K=0.2mm=2×10-4 m；ρ ——管段中蒸汽的密度，Kg/m3。

为了简化蒸汽管道水力计算过程，通常也是利用计算图或表格进行计算。

附录9-1给出了蒸汽管道水力计算表。

二、蒸汽网路水力计算特点1、热媒参数沿途变化较大蒸汽供热过程中沿途蒸汽压力P下降，蒸汽温度T下降，导致蒸汽密度变化较大。

2、ρ值改变时，对V、R值进行的修正在蒸汽网路水力计算中，由于网路长，蒸汽在管道流动过程中的密度变化大，因此必须对密度ρ的变化予以修正计算。

如计算管段的蒸汽密度ρsh与计算采用的水力计算表中的密度ρbi 不相同，则应按下式对附表中查出的流速和比摩阻进行修正。

v sh = ( ρbi / ρsh) · v bi m/s （9-4）R sh= ( ρbi / ρsh) · R bi Pa/m （9-5）式中符号代表的意义同热水网路的水力计算。

3、K值改变时，对R、L d值进行的修正（1）对比摩阻的修正、当蒸汽管道的当量绝对粗糙度K sh与计算采用的蒸汽水力计算表中的K bi=0.2mm不符时，同样按下式进行修正：R sh=(K sh / K bi)0.25 · R bi Pa/m （9-6）式中符号代表意义同热水网路的水力计算。

蒸汽部分计算书一、蒸汽量计算：(6万平米)市政管网过热蒸汽参数：压力=0.4MPa 温度=180℃密度=2.472kg/m3蒸汽焓值=2811.7KJ/kg 换热器凝结水参数：温度=70℃焓值=293 KJ/kg 密度=978kg/m3（1）采暖部分耗汽量：热负荷6160kWG=3.6*Q/Δh=3.6*6160*1000/(2811.7-293)=8805kg/h凝结水量计算：G=m/ρ=8805/978=9m3/h（2）四十七层空调耗汽量：热负荷200kWG=3.6*Q/Δh=3.6*200*1000/(2811.7-293)=285kg/h凝结水量计算：G=m/ρ=285/978=0.29m3/h（3）高区供暖耗汽量：热负荷1237kWG=3.6*Q/Δh=3.6*1237*1000/(2811.7-293)=1768kg/h凝结水量计算：G=m/ρ=1768/978=1.8m3/h（4）中区供暖耗汽量：热负荷1190kWG=3.6*Q/Δh=3.6*1385*1000/(2811.7-293)=1980kg/h凝结水量计算：G=m/ρ=1980/978=2m3/h（5）低区供暖耗汽量：热负荷1895kWG=3.6*Q/Δh=3.6*1895*1000/(2811.7-293)=2708kg/h凝结水量计算：G=m/ρ=2708/978=2.8m3/h（6）低区空调耗汽量：热负荷1640kWG=3.6*Q/Δh=3.6*1640*1000/(2811.7-293)=2344kg/h凝结水量计算：G=m/ρ=3830/978=4m3/h（7）生活热水耗汽量：热负荷200kWG=3.6*Q/Δh=3.6*200*1000/(2811.7-293)=286kg/h凝结水量计算：G=m/ρ=286/978=0.3 m3/h（8）洗衣机房预留蒸汽量: 150kg/h（9）橱房预留蒸汽量: 200kg/h（10）蒸汽量合计: 9720kg/h二、蒸汽管道管径计算：蒸汽流速范围：ω=20~30m/s 计算公式：d=18.8*(V/ω)1/2（1）蒸汽入户管径:ω=35m/s V=9720/2.472=3932m3/hd=18.8*(3932/30)1/2=215 管径为D273X8（2）四十七层蒸汽总管径: ω=30m/s V=300/2.472=120m3/hd=18.8*(120/25)1/2= 41 管径为D57X3.5（3）高区供暖蒸汽总管径: ω=30m/s V=1768/2.472= 715m3/hd=18.8*(715/30)1/2= 92 管径为D108X4（4）中区供暖蒸汽总管径: ω=30m/s V=1980/2.472=800m3/hd=18.8*(800/30)1/2= 97 管径为D108X4（5）低区第一套换热系统蒸汽总管径: ω=30m/s V=2708/2.472=1095m3/hd=18.8*(1095/30)1/2= 113 管径为D133X4（6）低区第二套换热系统蒸汽总管径: ω=30m/s V=2344/2.472=948m3/hd=18.8*(948/30)1/2= 135 管径为D133x4（7）生活热水换热系统蒸汽总管径: ω=30m/s V=286/2.472=116m3/hd=18.8*(116/30)1/2= 37 管径为D45X3.5（8）厨房蒸汽总管径: ω=25m/s V=200/2.472=81m3/hd=18.8*(81/25)1/2= 33 管径为D45X3.5（9）洗衣机房蒸汽总管径: ω=25m/s V=150/2.472=61m3/hd=18.8*(61/25)1/2= 29 管径为D32X2.5（10）三十二至十五层立管管径: ω=30m/s V=120+715=835m3/hd=18.8*(835/30)1/2= 99 管径为D108X4（11）十五至地下四层立管管径: ω=30m/s V=120+715+800=1635m3/hd=18.8*(1635/30)1/2= 138 管径为D159X4.5三、各部分单台换热器凝结水量计算:（1）四十七层：285X0.7X1.1=220kg/h（2）高区供暖：1768X0.7X1.1=1360kg/h（3）中区供暖：1980X0.7X1.1=1524kg/h（4）低区供暖：2708X0.7X1.1=1895kg/h（5）低区空调：2344X0.7X1.1=1640kg/h四、各部分凝结水管管径根据流量与流速查《实用供热空调设计手册》水利计算表计算。

蒸汽管道压降及管径计算3蒸汽管道压降及管径计算一、现场条件1、从公用部的分汽缸预留口一次阀后法兰起至汽电部除氧器连排进汽管接入口止。

2、分汽缸蒸汽参数:温度150?～压力0.5MPa,表压,～流量0-10t/h～管道引出口为DN100的阀后法兰。

3、除氧器参数:设计值:温度230?～压力1.25MPa,表压,,实际运行工况值:发电50MW时～温度140?～压力0.25-0.3MPa～管道接入口为DN400无缝钢管开孔。

二、计算条件1、起点分汽缸蒸汽参数取:温度150?～压力0.5MPa,表压,～流量10t/h。

2、终点除氧器参数取:温度140?～压力0.3MPa。

3、管道压力取平均值:P=0.5Mpa; P=0.3Mpa. 12P= (P+ P)/2=(0.5+0.3)/2=0.4 Mpa. 123 、平均密度:查表0.5Mpa时ρ ;查表0.3Mpa时ρ41/v=1/0.3746=2.669kg/m1=3 1/v=1/0.6056=1.651kg/m2= 3 ρ (ρρ/2=(2.669+1.651)/2=2.16kg/m=1+2)5、管道直径计算～流速取w=35m/s。

d=594.5?q/wρ=594.5?10/(35*2.16)= 216.21 mm m取d=219mm6、流量10t/h～管径DN200～计算流速w～压力降R。

查图,5-9c动力管道设计手册,计算得:W=82 m/s ～R=320Pa/m 实际流速w’=W/ρ=82/2.669=31.09m/s.实际压力降R’=R/ρ=320/2.669=119.Pa/m7、管径DN219～压力0.4Mpa计算流速w～压力降R, 流量q m查表,5-9c动力管道设计手册,得:w’=35m/s～R’=172Pa/m,q=11250Kg/h=11.25t/h. m8、管道压力总阻力计算按K=0.2时 DN200 无缝钢管20g λ=0.0222(表5-119动力管道设计手册) 直管 L=213m截止阀 L=66m*5个=330m dR=4d 90度弯头 L=6.4m*21个=134.4m dΔP=1.15*2.16*35*35/2*1000*0.0222/219*(213+330+134)+10*0.0222(21.5-1) =104413+4.55=104417 Pa8、允许单位压力降6R=(P- P)10/1.15(L+L) 12d=(0.5-0.3)*1000000/1.15(213+464) =256.8Pa/m下面是三个励志小故事，不需要的朋友可以下载后编辑删除!!!谢谢～～～你可以哭泣，但不要忘了奔跑2012年，我背着大包小包踏上了去往北京的火车，开启了北漂生涯。

9.1蒸汽网路系统一、蒸汽网路水力计算的基本公式计算蒸汽管道的沿程压力损失时，流量、管径与比摩阻三者的关系式如下R = 6.88×10-3×K0.25×(G t2/ρd5.25)，Pa/m （9-1）d = 0.387×[K0.0476G t0.381/ (ρR)0.19]，m （9-2）Gt = 12.06×[(ρR)0.5×d2.625 / K0.125]，t/h （9-3）式中 R ——每米管长的沿程压力损失（比摩阻），Pa/m ；G t ——管段的蒸汽质量流量，t/h；d ——管道的内径，m；K ——蒸汽管道的当量绝对粗糙度，m，取K=0.2mm=2×10-4 m；ρ ——管段中蒸汽的密度，Kg/m3。

为了简化蒸汽管道水力计算过程，通常也是利用计算图或表格进行计算。

附录9-1给出了蒸汽管道水力计算表。

二、蒸汽网路水力计算特点1、热媒参数沿途变化较大蒸汽供热过程中沿途蒸汽压力P下降，蒸汽温度T下降，导致蒸汽密度变化较大。

2、ρ值改变时，对V、R值进行的修正在蒸汽网路水力计算中，由于网路长，蒸汽在管道流动过程中的密度变化大，因此必须对密度ρ的变化予以修正计算。

如计算管段的蒸汽密度ρsh与计算采用的水力计算表中的密度ρbi 不相同，则应按下式对附表中查出的流速和比摩阻进行修正。

v sh = ( ρbi / ρsh) · v bi m/s （9-4）R sh= ( ρbi / ρsh) · R bi Pa/m （9-5）式中符号代表的意义同热水网路的水力计算。

3、K值改变时，对R、L d值进行的修正（1）对比摩阻的修正、当蒸汽管道的当量绝对粗糙度K sh与计算采用的蒸汽水力计算表中的K bi=0.2mm不符时，同样按下式进行修正：R sh=(K sh / K bi)0.25 · R bi Pa/m （9-6）式中符号代表意义同热水网路的水力计算。

蒸汽管道流速管径计算首先，我们需要明确蒸汽管道的流速。

蒸汽管道的流速主要由两部分组成：蒸汽流量和管道截面积。

蒸汽流量是指管道中单位时间内通过的蒸汽质量或体积，通常以千克/小时或立方米/小时表示。

管道截面积是管道横截面的面积。

蒸汽流量的计算可以通过以下公式进行：Q=m/t其中，Q为蒸汽流量，m为单位时间内通过管道的蒸汽质量，t为单位时间。

蒸汽流量的计算可以通过蒸汽发生器、蒸汽分配系统和用气设备的需用蒸汽量等确定。

管道截面积的计算可以通过以下公式进行：A=πd²/4其中，A为管道截面积，d为管道内径。

当我们确定了蒸汽流量和管道截面积后，我们就可以计算管道的流速。

流速的计算可以通过以下公式进行：V=Q/A其中，V为流速，Q为蒸汽流量，A为管道截面积。

在实际应用中，我们通常会根据蒸汽流量和起始压力、目标压力等参数来计算管道的公称直径。

这是因为管道的公称直径是一个标准值，可以在工程设计手册或相关标准中找到。

根据公称直径和管道的材质、壁厚等参数，我们可以计算出管道的内径。

然后再根据计算所得的内径，利用流速公式反推出实际所需的管道直径。

在计算过程中，还需要考虑到蒸汽的流动特性和管道的摩阻损失。

这些因素会对管道的实际流速和管径产生影响。

对于蒸汽管道的流速和管径的计算，还需要根据具体的工程要求和参数进行综合考虑。

在实际应用中，我们还需要考虑到管道的材质、压力损失、流动阻力、流体性质的变化等因素。

综上所述，蒸汽管道流速管径的计算是一个复杂的工程问题，需要综合考虑多种因素。

通过准确的计算可以保证管道的正常运行和系统的安全稳定。

在实际应用中，我们需要根据工程要求和参数，结合相关标准和手册进行计算。

蒸汽热水管道管径计算公式在工业生产中，蒸汽和热水是常用的能源载体，它们通过管道输送到各个设备和工艺中进行加热和供热。

而管道的管径大小直接影响到蒸汽和热水的输送效率和能耗，因此正确计算管道的管径是非常重要的。

本文将介绍蒸汽热水管道管径的计算公式及其应用。

蒸汽热水管道管径计算公式的推导。

在工程实践中，通常使用的蒸汽热水管道管径计算公式为Darcy-Weisbach公式。

该公式描述了流体在管道中的摩阻损失与管径、流速和流体性质的关系。

其数学表达式为：ΔP = f (L / D) (ρ V^2) / 2。

其中，ΔP为单位长度管道的压降，f为摩阻系数，L为管道长度，D为管道直径，ρ为流体密度，V为流速。

根据公式，可以得出管道的直径D与其他参数的关系为：D = (f (L / ΔP) (ρ V^2) / 2)^(1/5)。

通过该公式，可以计算出在给定流速和压降条件下，所需的管道直径。

而摩阻系数f则需要根据实际情况进行查表或者计算得出。

蒸汽热水管道管径计算公式的应用。

在实际工程中，蒸汽热水管道的管径计算需要考虑多种因素，包括流体性质、流速、压降、管道长度等。

下面将以一个具体的案例来说明蒸汽热水管道管径计算公式的应用。

假设有一条长度为100米的蒸汽管道，需要输送密度为0.5kg/m3的蒸汽，流速为10m/s，压降为1000Pa。

现在需要计算该管道的合适管径。

首先需要计算出蒸汽的摩阻系数f，可以通过查表或者使用Colebrook公式进行计算。

假设得到的摩阻系数为0.03。

将以上参数代入蒸汽热水管道管径计算公式中，可以得到：D = (0.03 (100 / 1000) (0.5 10^2) / 2)^(1/5) ≈ 0.3m。

因此，根据计算公式，该蒸汽管道的合适管径为0.3米。

需要注意的是，以上计算仅为简化的示例，实际工程中还需要考虑到更多的因素，如管道的材质、工作温度、安全系数等。

因此，在实际工程中，需要综合考虑多种因素，才能得出准确的管道管径。

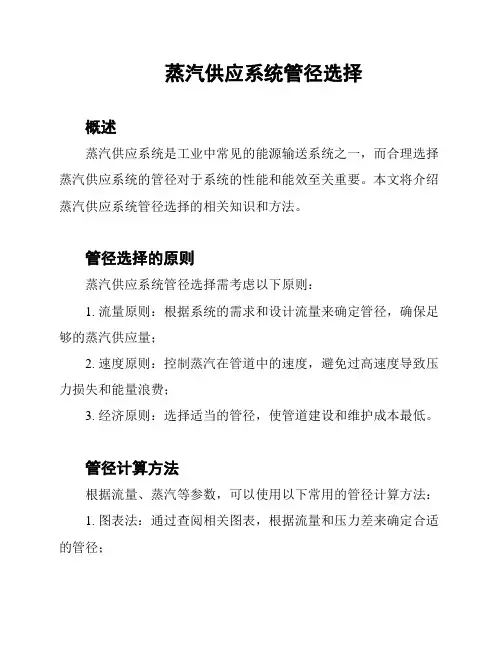

蒸汽供应系统管径选择
概述
蒸汽供应系统是工业中常见的能源输送系统之一，而合理选择蒸汽供应系统的管径对于系统的性能和能效至关重要。

本文将介绍蒸汽供应系统管径选择的相关知识和方法。

管径选择的原则
蒸汽供应系统管径选择需考虑以下原则：
1. 流量原则：根据系统的需求和设计流量来确定管径，确保足够的蒸汽供应量；
2. 速度原则：控制蒸汽在管道中的速度，避免过高速度导致压力损失和能量浪费；
3. 经济原则：选择适当的管径，使管道建设和维护成本最低。

管径计算方法
根据流量、蒸汽等参数，可以使用以下常用的管径计算方法：
1. 图表法：通过查阅相关图表，根据流量和压力差来确定合适的管径；
2. 经验公式法：根据经验公式计算管径，常用的有Darcy-Weisbach公式和Goudar-Sonnad公式；
3. 数值模拟法：使用流体力学模拟软件，进行流场模拟，得出合适的管径。

管径选择的注意事项
在进行管径选择时，还需注意以下事项：
1. 系统未来扩展性：考虑到系统未来可能的扩展或改造需求，选择合适的管径大小；
2. 压降限制：根据系统要求和设备的最大允许压降，选择管道合适的管径；
3. 弯头和阀门对管径的影响：考虑弯头和阀门对流体流动的影响，适当调整管径。

结论
蒸汽供应系统管径的选择对于系统的运行效率和能源消耗有重要影响。

在进行管径选择时，需综合考虑流量需求、速度控制、经济性和系统未来发展等因素。

此外，不同的管径计算方法和注意事项也需要结合具体情况进行选择。

通过合理的管径选择，可以优化蒸汽供应系统的性能，提升系统的能效。

设计输入数据：⒈管道输送介质：蒸汽工作温度：240℃设计温度260℃工作压力: 设计压力:流量：h 比容：kg管线长度：1500米。

设计计算：⑴管径：Dn=×(Q/w)D—管子外径，mm；n—管子外径，mm；DQ—计算流量，m3/hw—介质流速，m/s①过热蒸汽流速DN》200 流速为40～60m/sDN100~DN200 流速为30～50m/s DN＜100 流速为20～40m/s②w=20 m/sDn=w=40 m/sDn==133 mm。

③考虑管道距离输送长取D⑵壁厚：/{2（〔σ〕t Ej+PY）}ts＝PDtsd=ts+CC=C1+C2ts —直管计算厚度，mm；D—管子外径，mm；P —设计压力，MPa；〔σ〕t—在操作温度下材料的许用压力，MPa；Ej—焊接接头系数；tsd—直管设计厚度，mm；C—厚度附加量之和；: mm；C1—厚度减薄附加量；mm；C2—腐蚀或磨蚀附加量；mm；Y—系数。

本设计依据《工业金属管道设计规范》和《动力管道设计手册》在260℃时20#钢无缝钢管的许用应力〔σ〕t为101Mpa，Ej取，Y取，C1取，C2取0.故ts＝×133/【2×101×1+×】 = mmC= C1+ C2=+0=0.8 mmTsd=+= mm 壁厚取4mm所以管道为φ133×4。

⑶阻力损失计算按照甲方要求用φ89×计算①φ89×校核计算：蒸汽流量 Q= h 粗糙度 K=0.002m蒸汽密度 v＝m3 管内径 82mm蒸汽流速 s 比摩阻 m②道沿程阻力P1=×1500=；查《城镇热力管网设计规范》，采用方形补偿器时，局部阻力与沿程阻力取值比，P2=；总压力降为P1+P2=；末端压力为压力不可能为负值，说明蒸汽量不满足末端用户需求。

按照φ108×4校核计算：①φ108×4计算：蒸汽流量 Q= h 粗糙度 K=0.002m蒸汽密度 v＝m3 管内径 100mm蒸汽流速 s 比摩阻 m②道沿程阻力P1=×1500=；查《城镇热力管网设计规范》，采用方形补偿器时，局部阻力与沿程阻力取值比，P2=；总压力降为P1+P2=；末端压力为蒸汽不满足末端用户的压力》需求。
