家用中央空调设计安装图文教程超实用

中央空调安装规范中央空调因为它要和室内装修配合得当，实际上设备本身只是一个“半成品”，要使一套家用中央空调能够正常运行,设计、安装、施工的重要性不亚于空调设备的品质。

所以说3分品质7分安装真不为过，因此篱笆网规范了中央空调安装流程，公布如下也方便各位同学参照监督。

【安装阶段篇】中央空调要经过3次安装中央空调要提前在装修准备阶段就规划好，事先确定好内机安装位置,而且需预排好所需使用的强电线，一般在水电工进场后即可安排厂家上门安装,正规的安装要第一次安装［水电进场时联系安装］①吊装中央空调室内机，并对内机进行包裹，避免有灰尘杂质进入；②安装排管：冷媒管、冷凝水管、信号线.第二次安装［第一次安装结束24小时之后]①吊装中央空调室外机；②充填冷媒，测试中央空调系统，测量风口尺寸和位置。

第三次安装［第二次安装结束后或次日］安装风口,最后设备运行测试.【安装材料篇】5种关键辅材不可疏忽大意①冷媒铜管中央空调的冷媒运行情况直接决定使用效果,所以冷媒铜管的好坏至关重要.传统的R22冷媒（氟利昂)的管内压力一般为20公斤左右，而R410新冷媒，管内压力达到了36公斤。

因此使用新冷媒的中央空调需要选择更为优质的冷媒铜管。

提醒：使用挤压工艺生产的铜管（俗称挤压管）,这种管材壁厚均匀，可承受较高压力.而市场上常见的另一种铜管利用拉伸工艺生产（俗称拉伸管）很容易壁厚不均匀，这对冷媒系统的安全埋下隐患。

从品牌选择而言，青岛宏泰与上海飞轮是目前比较可靠的选择。

提醒一下青岛宏泰是行业名牌，但同时拥有挤压管与拉伸管两种工艺生产线,也就是说同时生产挤压管和拉伸管;而上海飞轮作为业界的另一个领头品牌，但只生产挤压铜管。

从外观上看，一般人根本无法分辨挤压和拉伸管。

所以篱笆网规定所有篱笆中央空调供应商只选用用“上海飞轮”的冷媒铜管.②铜管保温：冷媒运行情况直接决定使用效果，铜管保温不可忽视.市场上占有率比较高的两种品牌为“世霸龙”和“华美”。

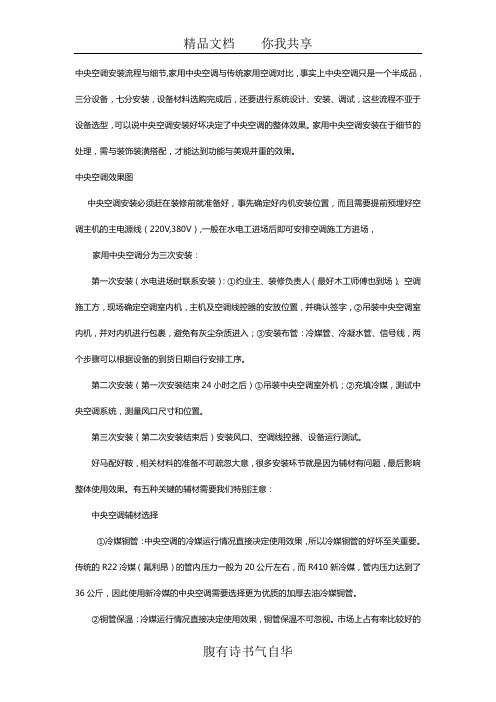

中央空调安装流程与细节,家用中央空调与传统家用空调对比，事实上中央空调只是一个半成品，三分设备，七分安装，设备材料选购完成后，还要进行系统设计、安装、调试，这些流程不亚于设备选型，可以说中央空调安装好坏决定了中央空调的整体效果。

家用中央空调安装在于细节的处理，需与装饰装潢搭配，才能达到功能与美观并重的效果。

中央空调效果图中央空调安装必须赶在装修前就准备好，事先确定好内机安装位置，而且需要提前预埋好空调主机的主电源线（220V,380V）,一般在水电工进场后即可安排空调施工方进场，家用中央空调分为三次安装：第一次安装（水电进场时联系安装）：①约业主、装修负责人（最好木工师傅也到场）、空调施工方，现场确定空调室内机，主机及空调线控器的安放位置，并确认签字，②吊装中央空调室内机，并对内机进行包裹，避免有灰尘杂质进入；③安装布管：冷媒管、冷凝水管、信号线，两个步骤可以根据设备的到货日期自行安排工序。

第二次安装（第一次安装结束24小时之后）①吊装中央空调室外机；②充填冷媒，测试中央空调系统，测量风口尺寸和位置。

第三次安装（第二次安装结束后）安装风口、空调线控器、设备运行测试。

好马配好鞍，相关材料的准备不可疏忽大意，很多安装环节就是因为辅材有问题，最后影响整体使用效果。

有五种关键的辅材需要我们特别注意：中央空调辅材选择①冷媒铜管：中央空调的冷媒运行情况直接决定使用效果，所以冷媒铜管的好坏至关重要。

传统的R22冷媒（氟利昂）的管内压力一般为20公斤左右，而R410新冷媒，管内压力达到了36公斤，因此使用新冷媒的中央空调需要选择更为优质的加厚去油冷媒铜管。

②铜管保温：冷媒运行情况直接决定使用效果，铜管保温不可忽视。

市场上占有率比较好的两种品牌为“富瑞格”和“华美”，两个品牌的保温管壁厚都达到一定标准，能有效起到保温作用，值得信赖。

③冷凝水管：冷凝水管隐藏在吊顶中，最后会封闭起来。

虽然其质量的好坏不会影响空调使用效果，但是一旦其漏水，必须通过拆除部分或全部吊顶乃至敲墙撬地板（砖）来进行维修，后果很严重。

格力中央空调的安装步骤及流程一、内机就位：施工队进场第一步就是吊装内机，这里只要注意2个点就可以避免后续问题。

内机离房顶距离不得小于1公分，避免机器运行时与墙顶产生共振。

内机必须吊装与水平位置，安装后需要用专用工具测量，机器是否水平。

二、冷媒铜管的安装：安装完内机即可安装冷媒铜管，这是中央合肥格力空调安装过程中最重要的一个环节。

所有的焊接点应该是铜管与分歧管的连接处进行焊接，不存在铜管与铜管焊接。

在焊接过程中必须在铜管内冲入氮气（充氮焊接工艺），这使铜管内部没有空气避免了产生焊接使内壁结炭从而在正式运转时入压缩机而产生故障。

焊接完成后应该用高压氮气进行管内吹灰，保持铜管内清洁。

三、充氮保压：这是焊接完成后必须对铜管进行的压力测试，往铜管内充入一定压力的氮气进行保压，一般压力测试时间为24小时。

需要特别说明：使用R410冷媒，需保持管内压力为40公斤，R22冷媒则需要保持管内压力为20公斤。

四、冷凝水管的安装：冷凝水管从内机接出后至室外或地漏，至少保持>1%的坡度。

质量较高的安装则是从室内机接出后，就近落地，最后会同其他冷凝水管一起接出室外或地漏。

五、安装外机：做到外机风扇出风口必须在50公分内外机后部15公分之内无遮挡物，所有落地脚必须安装减震块，保证外机运转正常。

六、抽真空：外机安装完毕后在充填冷媒前需要对冷媒管进行抽真空，把管内的空气抽出，保持管内干燥、无水分，否则空气和水会与冷媒混合产生冰晶，严重的会造成设备损坏。

规范：冷媒管需要连接上外机后进行操作；抽真空的时间一般多联机不少于两小时，一拖一风管机不少于20分钟。

七、充填冷媒：上述工作完成后，则可以开启冷媒阀，释放出外机内自带的冷媒，开机测试并检测压力，适当进行补充，直至调试完成，达到理想工作状态后即可。

八、风口测量安装：回风口：通常回风口会与检修口安装在一起，风口尺寸必须与内机回风口吻合，不能出现错位情况，这样才可以达到最佳回风量；并保证有足够的维修空间。

中央空调安装规范及流程一、通风空调系统的组成：送排风系统、防烟排风系统、防尘系统、空调系统、空气净化系统、制冷设备系统、空调水系统等七个细分项目）。

2 、中央空调系统的组成：中央空调系统主要由制冷、制热设备或装置（压缩机、压缩冷凝机组、冷水机组、空调箱、锅炉、喷水房等）、管道（冷媒管道、冷媒管道、冷媒管道等）组成。

等）等）、室内终端设备（室内风管及水管、散流器、风机盘管、空调室内机等）、室外设备（室外风管、冷却塔、风冷冷凝器等）。

)、水泵、控制装置及附件设备等。

三、中央空调系统的分类：中央空调系统主要分类如下：(1)按空气处理设备的浓度(2)按承载载荷的介质(3)根据空调系统的用途(4)根据建筑物内的气源其他分类方法有：根据风量是否固定：定风量系统、变风量系统按风道内风速分：低速系统（ <8m/s ）、高速系统（ >20 ～30m/s ）按用途分：科技空调、舒适空调按系统精度分：普通空调、恒温恒湿空调按运行时间：常年空调、季节性空调按使用场所分：大型工业和民用建筑空调、商用空调、家用空调4.变流系统（ VRV ）VRV空调系统本质上是由制冷压缩机、冷凝器、电子膨胀阀、蒸发器等阀门和管路组成的环形管网系统。

4.1变流系统的组成变流系统总则分为以下几类：( 1 )由一台室外机和多台室内机组成。

室外机由压缩机、外置热交换器等制冷配件组成，室内机由风机和室内热交换器组成；( 2 )制冷剂管道连接室外机和室内机，长度可达50-125m ，落差可达30-50m ；( 3 )智能控制系统可进行单独控制或分区集中控制。

4.2变流系统的特点（一）优点：每个房间的温度都可以独立调节，控制精确，变流量调节的能效比较高。

( 2 )缺点：控制系统复杂，制冷剂管道长且易泄漏，对管道材料、制造和安装工艺要求高；机组存在回油、回液等技术问题。

五、中央空调安装规范中央空调一直被说成是“三分质量，七分安装”。

无论是工程还是别墅家装，如果中央空调安装不合格，会给日后带来很多麻烦。

中央空调系统安装说明简介：本文档旨在提供中央空调系统的安装说明和操作指南，以确保正确和安全地安装系统。

请在进行安装之前详细阅读本文档。

安装前准备在安装中央空调系统之前，请确保已经完成以下准备工作：1. 确定安装位置：选择一个适合安装中央空调系统的位置，确保空调各部件之间的空间足够，并有必要的通风设施。

2. 检查电源：确保安装位置附近有稳定的电源供应，并满足系统的电气需求。

3. 准备安装材料：收集所需的安装材料，如管道、电线、支架等。

4. 确定管道布局：根据建筑结构和空调系统布局，确定管道的安装路径和连接方式。

安装步骤按照以下步骤进行中央空调系统的安装：1. 安装室外机：根据制定的管道布局，确定室外机的安装位置，并使用适当的支架固定。

连接室外机的电源和管道。

2. 安装室内机：根据安装计划，确定室内机的位置，并使用支架将它固定在适当的位置。

连接室内机的电源和管道。

3. 连接管道：在室外机和室内机之间连接必要的管道，并确保连接处密封良好，无泄漏。

4. 连接电源：将中央空调系统的电源线接入到适当的电源插座，并测试电源供应是否正常。

5. 完成安装：仔细检查所有连接是否牢固，确保系统的安装符合标准。

操作指南中央空调系统安装完成后，按照以下操作指南使用系统：1. 打开系统：使用遥控器或控制面板，将中央空调系统的电源打开。

2. 设定温度：根据需要，设置室内温度。

系统将自动调节温度并保持室内舒适。

3. 调节风速：根据需要，调节风扇的速度。

可以选择高、中、低三档风速。

4. 模式选择：根据需要选择制冷模式或制热模式。

系统会自动根据设置的温度进行调节。

5. 定时开关：可以设置定时开关机功能，让系统在预定时间自动开关。

维护和保养为确保中央空调系统的正常运行和延长使用寿命，定期进行以下维护和保养：1. 清洁过滤器：定期清洁室内机的过滤器，以保持良好的空气质量和系统性能。

2. 检查管道：定期检查管道连接处是否泄漏，如有需要，进行及时修复。

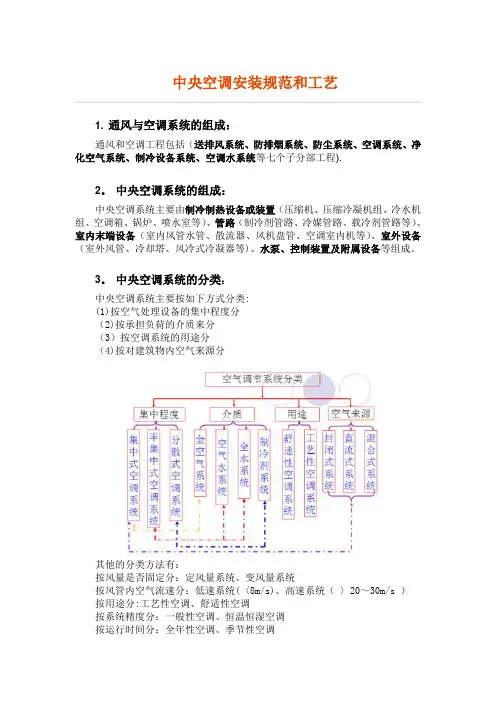

中央空调安装规范和工艺1. 通风与空调系统的组成：通风和空调工程包括（送排风系统、防排烟系统、防尘系统、空调系统、净化空气系统、制冷设备系统、空调水系统等七个子分部工程).2。

中央空调系统的组成：中央空调系统主要由制冷制热设备或装置（压缩机、压缩冷凝机组、冷水机组、空调箱、锅炉、喷水室等）、管路（制冷剂管路、冷媒管路、载冷剂管路等）、室内末端设备（室内风管水管、散流器、风机盘管、空调室内机等）、室外设备（室外风管、冷却塔、风冷式冷凝器等)、水泵、控制装置及附属设备等组成。

3。

中央空调系统的分类：中央空调系统主要按如下方式分类:(1)按空气处理设备的集中程度分（2)按承担负荷的介质来分（3）按空调系统的用途分（4)按对建筑物内空气来源分其他的分类方法有：按风量是否固定分：定风量系统、变风量系统按风管内空气流速分：低速系统(〈8m/s)、高速系统（〉20～30m/s ）按用途分:工艺性空调、舒适性空调按系统精度分：一般性空调、恒温恒湿空调按运行时间分：全年性空调、季节性空调按使用场所分：大型工民建筑用空调、商用空调、户式空调4。

变流量系统(VRV）变制冷剂流量的VRV空调系统，实质上是由制冷压缩机、冷凝器、电子膨胀阀、蒸发器、其他阀门和管路构成的环状管网系统.4。

1变流量系统组成变流量系统一般分为以下几种：（1）由室外机和多个室内机组成，室外机由压缩机、外侧换热器和其他制冷附件组成，室内机由风机、室内侧换热器组成；（2）制冷剂管路连接室外机和室内机，长度可达50~125m，落差可达30~50m；(3）智能控制系统可进行单独控制或分区集中控制。

4。

2变流量系统特点(1）优点：各房间可以独立调节温度，且控制精确，变流量调节能效比较高。

(2）缺点：控制系统复杂，制冷剂管路较长易泄漏，对管材、制造安装工艺要求高;机组存在回油、回液等技术问题。

5。

中央空调的安装规范中央空调历来就有“三分质量，七分安装”的说法，不论是工程项目还是别墅家装,如果中央空调的安装不合格那么后续会带来很多的麻烦,今天给大家讲讲中央空调安装验收标准，希望能给大家带来更多的帮助。
