家用中央空调设计安装图文教程【超实用】

随着消费水平和消费观念提升，住宅与家居产品的升级，中央空调赋予了现代住宅新的气质与内涵中央空调效果好不好，绝大部分要看安装工程好不好。

除了品质可靠的产品，优质的空调安装材料和安装工程、专业靠谱的服务和售后同样重要。

家用中央空调安装步骤（氟系统）第一次安装水电进场时准备施工01现场定位室内机安装进场第一步就是吊装内机，内机离房顶距离不得小于1公分，避免机器运行时与墙顶产生共振。

室内机必须吊装与水平位置，安装后需要用专用工具测量，机器是否水平。

室内机用保鲜膜整齐的将整机做好防尘包装保护，防止灰尘堆积。

室内机单独固定，不与其他设备公用吊架，且保证水平吊装。

配管与室内机连接处用保温软管包好，管道安装时不得与其它线管交叉，并在管道吊架上固定好，管道固定桥架垂直于地面。

02冷媒管安装安装完内机即可安装冷媒铜管，所有的焊接点应该是铜管与分歧管的连接处进行焊接，不存在铜管与铜管焊接。

在焊接过程中必须在铜管内冲入氮气（充氮焊接工艺），使铜管内部没有空气，避免产生焊接使内壁结炭从而在正式运转时入压缩机而产生故障。

焊接完成后应该用高压氮气进行管内吹灰，保持铜管内清洁。

03冷凝水管和电路安装冷凝水管从内机接出后至室外或地漏，至少保持>1%的坡度。

质量较高的安装则是从室内机接出后，就近落地，最后会同其他冷凝水管一起接出室外或地漏。

04打压测试保压隐蔽工程验收充氮保压，焊接完成后必须对铜管进行压力测试，往铜管内充入一定压力的氮气进行保压，一般压力测试时间为24小时。

使用R410A冷媒，需保持管内压力为40公斤，R22冷媒则需要保持管内压力为20公斤。

氮气是惰性气体，膨胀系数小，几乎不存在由于热胀冷缩而产生的压力变化。

如果测试过程中压力表有下降，则应该检查冷媒管焊接是否有问题。

为了保证安装施工到位，所有压力表在常规24小时保压后不做拆除，为避免其他装修施工时误损冷媒系统，保持到外机通电测试前才拆除，充分保证冷媒系统的安全运行。

家用中央空调安装篇——主机、室内机、管路布局
一到炎热的夏天，市民就纷纷开启了空调，而传统的挂机柜机式空调，从舒适度、制冷效果和美观上来说都不如中央空调，中央空调已经越来越多的出现在了普通家庭当中。

很多人对家用中央空调安装知识不是很了解，今天就为大家介绍下吧。

家用中央空调主要包括主机、室内机、管路，这些都和室内装饰有关，中央空调安装设计应该统筹舒适和美观的特点，既要考虑用户的使用感受，也要兼顾装修风格，使两者统一起来。

一、主机位置摆放
主机的位置要讲究通风散热良好，便于检修维护，同时位置要尽量隐蔽，避免影响房子外观和噪音影响室内，一般主机放在储藏室或者阳台。

二、室内机布局
室内机的位置要和室内装修布局配合，一般是暗藏在吊顶内，也可以隐藏在高柜的顶部。

一般室内机都是超薄型的，只需要大约25厘米的高度就可以放置，安装时要注意回风良好，使室内空气形成循环，以保证空调效果和空气质量。

三、管路布置
冷水机组的冷媒管路都比较细，即使外面包上保温层，也可以方便地暗藏起来；管路需要全程保温，管件、阀件以及与管路接触的金属配件都要包裹起来，以防冷凝水滴漏；管路材料一般选用PPR管、PVCU管或铝塑复合管，可以保证50年不损坏；全部的冷凝水集中或就近隐蔽排放。

以上就是为大家介绍的家用中央空调安装的一些知识，目前中央空调市场的服务标准良莠不齐、虚假宣传、无序的价格竞争、乱收费等现象，已经形成恶劣的市场环境，消费者需求的不仅是产品，更是包含安装、售后环节的优秀解决方案，目前服务乱象已成为中央空调市场发展的最大阻力。

中央空调安装与调试技巧（实用文档）一、引言随着我国经济的快速发展，人们生活水平的不断提高，中央空调逐渐成为现代建筑中不可或缺的设备。

中央空调以其节能、舒适、美观、安装隐蔽等优点，在住宅、商业、办公楼等场所得到了广泛应用。

然而，中央空调的安装与调试工作是一项技术性较强的工程，涉及多个环节，如设备选型、安装位置、管道布局、控制系统等。

本文将对中央空调的安装与调试技巧进行详细阐述，以期为相关从业人员提供参考。

二、中央空调安装技巧1.设备选型（1）根据建筑物的用途、面积、朝向、楼层等因素，合理选择中央空调的型号和容量。

（2）考虑建筑物所在地的气候特点，选择合适的制冷剂和压缩机类型。

（3）确保设备具有良好的能效比和低噪音水平，以满足节能和舒适性的要求。

2.安装位置（1）室外机的安装位置应通风良好，避免阳光直射，同时远离卧室、书房等噪声敏感区域。

（2）室内机的安装位置应便于空气流通，避免死角，同时避免与家具、电器等物品发生冲突。

（3）管道的布局应尽量简短、直线，减少弯头和分支，以降低系统阻力。

3.管道安装（1）管道的材质和尺寸应符合设计要求，确保系统正常运行。

（2）管道连接应牢固可靠，避免漏气、漏水现象。

（3）管道穿过墙体、楼板等结构部位时，应采取防火、隔音、隔热等措施。

4.控制系统安装（1）根据建筑物的使用需求，选择合适的控制方式，如手动、自动、远程等。

（2）确保控制系统的线路连接正确，无短路、断路现象。

（3）对控制系统进行调试，确保各功能正常运行。

三、中央空调调试技巧1.检查设备安装质量（1）检查室外机、室内机的安装位置是否符合要求。

（2）检查管道连接是否牢固，无漏气、漏水现象。

（3）检查控制系统的线路连接是否正确。

2.检查制冷剂充注量（1）根据设备型号和制冷剂类型，计算制冷剂充注量。

（2）使用专业的制冷剂充注设备，将制冷剂充入系统。

（3）检查制冷剂充注量是否合适，避免过多或过少。

3.检查系统压力（1）启动空调系统，观察高低压压力表的读数。

中央空调安装规范中央空调因为它要和室内装修配合得当，实际上设备本身只是一个“半成品”，要使一套家用中央空调能够正常运行,设计、安装、施工的重要性不亚于空调设备的品质。

所以说3分品质7分安装真不为过，因此篱笆网规范了中央空调安装流程，公布如下也方便各位同学参照监督。

【安装阶段篇】中央空调要经过3次安装中央空调要提前在装修准备阶段就规划好，事先确定好内机安装位置,而且需预排好所需使用的强电线，一般在水电工进场后即可安排厂家上门安装,正规的安装要第一次安装［水电进场时联系安装］①吊装中央空调室内机，并对内机进行包裹，避免有灰尘杂质进入；②安装排管：冷媒管、冷凝水管、信号线.第二次安装［第一次安装结束24小时之后]①吊装中央空调室外机；②充填冷媒，测试中央空调系统，测量风口尺寸和位置。

第三次安装［第二次安装结束后或次日］安装风口,最后设备运行测试.【安装材料篇】5种关键辅材不可疏忽大意①冷媒铜管中央空调的冷媒运行情况直接决定使用效果,所以冷媒铜管的好坏至关重要.传统的R22冷媒（氟利昂)的管内压力一般为20公斤左右，而R410新冷媒，管内压力达到了36公斤。

因此使用新冷媒的中央空调需要选择更为优质的冷媒铜管。

提醒：使用挤压工艺生产的铜管（俗称挤压管）,这种管材壁厚均匀，可承受较高压力.而市场上常见的另一种铜管利用拉伸工艺生产（俗称拉伸管）很容易壁厚不均匀，这对冷媒系统的安全埋下隐患。

从品牌选择而言，青岛宏泰与上海飞轮是目前比较可靠的选择。

提醒一下青岛宏泰是行业名牌，但同时拥有挤压管与拉伸管两种工艺生产线,也就是说同时生产挤压管和拉伸管;而上海飞轮作为业界的另一个领头品牌，但只生产挤压铜管。

从外观上看，一般人根本无法分辨挤压和拉伸管。

所以篱笆网规定所有篱笆中央空调供应商只选用用“上海飞轮”的冷媒铜管.②铜管保温：冷媒运行情况直接决定使用效果，铜管保温不可忽视.市场上占有率比较高的两种品牌为“世霸龙”和“华美”。

中央空调水系统施工工艺主要施工程序施工准备－→材料的采购、检验－→预制加工－→管道放线－→支吊架制作、安装－→管道及附件安装－→管道试压－→管道清洗及吹扫－→管道保温一、施工前的准备工作：1、施工前需认真熟悉图纸和相关规范，仔细阅读并理解设计中所有内容。

熟悉管道的分布、走向、坡度、标高，并主动与业主、监理及其他兄弟单位沟通，对图纸做好详细的图纸会审记录2、编制有效可行的施工组织设计书、施工进度计划、材料进场计划3、根据施工组织设计，对于进驻现场的施工班组进行书面的施工技术、安全交底，以明确施工任务、工期、质量要求及操作工艺二、材料采购进场、检验1、所有材料规格、型号、材质必须符合图纸设计要求，进场所有材料必须具有质量证明书、合格证等必备资料2、材料进场后必须自检，自检合格后将材料报验单报至监理处，经监理工程师检查合格后，方可使用a、管道验收时需满足外观无裂纹、缩孔、夹渣、无严重机械损伤缺陷b、厚度不得超出标准壁厚所允许的负偏差范围c、阀门的型号、规格符合图纸设计要求，操作机构必须开启灵活，并在安装前每批次中抽取10%进行强度和严密性试验,对于工作压力大于1.0MPa及在主干管上起截断作用的阀门逐个进行试验，并报监理验收。

同时阀门的操作机构必须开启灵活。

如下图：强度试验时，试验压力为公称压力的 1.5倍,持续时间不少于5min，阀门的壳体填料无渗漏。

严密性试验时，试验压力为工程压力的1.1倍；试验压力在试验持续时间内应保持不变，时间应符合下表规定，以阀瓣密封面无渗漏为合格。

三、预制加工为提高施工效率，加快施工进度，保证施工质量，在熟悉图纸及现场环境的情况下，可采取集中预制加工的方法对于安装的流水作业进行施工，即集中运输、集中除锈刷油、防腐，然后根据图纸设计画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装时的机构位置做出明显标记，按照标记分段量出实际安装的准确尺寸，并记录在施工草图中，最终按照施工草图测得的尺寸集中预制加工，加工过程中严格使用专业工具垂直切割管材，确保管口平整光滑，无毛刺，清洁管材与管件连接部位，避免沙土损害接头质量。

中央空调安装施工方案（家用）1. 概述中央空调是一种集制冷、制热、通风、净化、除湿等功能于一体的空气调节系统，广泛应用于大型商业和住宅建筑中。

本文档将介绍中央空调在家庭安装施工的方案。

2. 施工前准备在进行中央空调安装施工之前，需要进行充分的准备工作。

2.1 设计方案首先，需要根据户型和使用需求设计中央空调系统的安装方案。

根据家庭的面积、布局、房间数量，以及用户对温度和湿度的要求，确定中央空调的型号、规格和数量。

2.2 预估成本在确定设计方案后，需要对中央空调安装的成本进行预估。

这包括设备费用、施工费用、材料费用等。

合理的预算可以帮助家庭在安装过程中避免出现不必要的经济压力。

2.3 确定施工时间根据家庭的日程安排和施工队伍的可用时间，确定最佳的施工时间。

尽量选择在家庭成员较少或无人居住的时间段进行施工，以减少对家庭生活的影响。

2.4 联系施工队伍在施工前，需要与专业的中央空调安装施工队伍进行联系，并确定他们具备相关的资质和经验。

施工队伍应该能够提供合理的建议和专业的施工技术。

3. 施工流程中央空调安装的施工流程可以分为以下几个步骤：3.1 材料采购和准备在施工开始之前，需要确保所有的安装材料齐备并准备就绪。

这包括中央空调主机、风管、排水管、电线等。

3.2 室内机安装首先，确定室内机的安装位置，通常选择在居民住宅的客厅或卧室。

根据安装方案，预先留出空调室内机的安装孔位，并确保孔位符合规格要求。

然后，将室内机固定在预留的孔位上，连接电源线和排水管。

3.3 室外机安装确定室外机的安装位置，通常选择在住宅的阳台、屋顶或院子。

确保室外机的安装位置符合设计方案要求，并预留足够的空间供室外机散热。

然后，将室外机放置在安装位置上，并连接电源线、风管和排水管。

3.4 风管安装根据设计方案，安装风管连接室内机和室外机。

风管应该保持良好的密封性，以确保空调系统的正常运行。

3.5 电力接线根据施工图纸，进行电力接线工作。

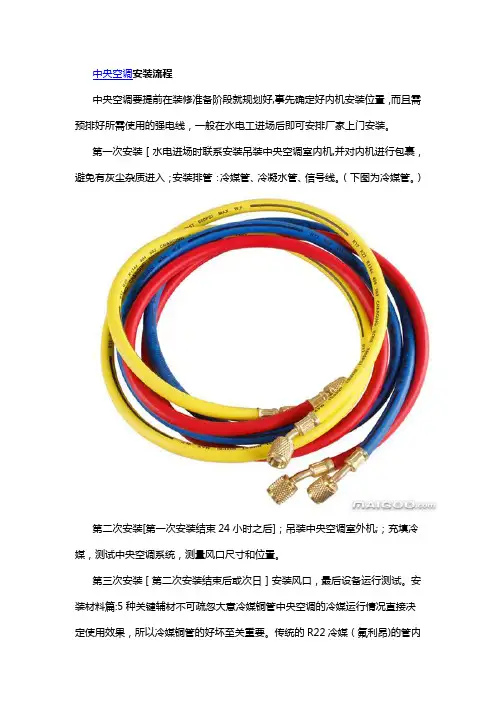

中央空调安装流程中央空调要提前在装修准备阶段就规划好,事先确定好内机安装位置，而且需预排好所需使用的强电线，一般在水电工进场后即可安排厂家上门安装。

第一次安装［水电进场时联系安装吊装中央空调室内机,并对内机进行包裹，避免有灰尘杂质进入；安装排管：冷媒管、冷凝水管、信号线。

（下图为冷媒管。

)第二次安装[第一次安装结束24小时之后]；吊装中央空调室外机;；充填冷媒，测试中央空调系统，测量风口尺寸和位置。

第三次安装［第二次安装结束后或次日］安装风口，最后设备运行测试。

安装材料篇:5种关键辅材不可疏忽大意冷媒铜管中央空调的冷媒运行情况直接决定使用效果，所以冷媒铜管的好坏至关重要。

传统的R22冷媒（氟利昂)的管内压力一般为20公斤左右，而R410新冷媒,管内压力达到了36公斤。

因此使用新冷媒的中央空调需要选择更为优质的冷媒铜管。

舒适100提醒:用挤压工艺生产的铜管（俗称挤压管），这种管材壁厚均匀，可承受较高压力。

而市场上常见的另一种铜管利用拉伸工艺生产（俗称拉伸管）很容易壁厚不均匀，这对冷媒系统的安全埋下隐患。

铜管保温：冷媒运行情况直接决定使用效果，铜管保温不可忽视。

冷凝水管：冷凝水管隐藏在吊顶中,最后会封闭起来.虽然其质量的好坏虽然不会营销空调使用效果，但是一旦其漏水,后果很严重的，必须通过拆除部分或全部吊顶乃至敲墙撬地板（砖)来进行维修.（下图为铜管)风口：小部位往往被很多消费者疏忽，但这部分影响使用感受。

常见风口有两种材料：一种是ABS风口，另一种是铝合金风口.两种风口各有利弊。

ABS风口，采用ABS工程材料制作，不容易结露。

但该材料有一定的热胀冷缩系数,所以在使用过程有可能发出吱吱声,冬天气温低风口也可能产生轻微的拱起。

长时间使用后风口会变黄，并不容易清洗。

铝合金风口，优点在于不易变形，也不易变色。

但是由于铝合金的热传递速度非常快,所以在夏天使用过程中，容易结露.严重的会有水滴产生。

两种风口各有其特点,大家可根据自己的需求来挑选。

在中央空调安装方面大家都认为三分质量七分安装，所以安装非常重要，今天一起探讨“需要注意的问题”方面的问题。

主机安装的位置要求：
1、机组前面空间要求是无遮挡物
2、机组后面离墙面必须大于40cm
3、机组底部要加减震垫
美的中央空调安装中需要注意的问题:
1、屋内管道管路保温不能用扎带包，接头处用万能胶粘住，用扎带包了几年后铜管保温收缩一定程度就会漏水，漏水就会导致家里天花发霉。

2、我们屋内走的美的中央空调铜管、水管的固定码，不得超过1米一个，固定码吊架若是超过1米，铜管影响体现不出来。

可是水管就容易变形，中间驼下来就会导致水排不错，(凝结水常用PVC 管)这个麻烦会在一到两年出现，到那时你找谁也没用了，你工程款都已经给完了没人会理你的，只有自己拿钱找人维修，把你家天花拆到乱七八糟的。

3、中央空调避免不了焊接，在焊接时铜管会氧化，氧化后铜管里头就会有污渍，污渍到了压缩机里头直接影响到美的中央空调的使用效果与使用时间，怎么避免铜管氧化嘞?那就看安装师傅愿不愿意花那个时间去帮你
吹氮气了，焊接时吹氮气能够避免铜管氧化。

4、中央空调在分接时，我们用的分歧管在焊接时一定要放平，若是焊接歪了的话会导致制冷剂液体分配不均，导致室内机的制冷效果变差(有的液体流量大，有的小)。
