下载文档原格式
节能与环保—382—高压锅炉省煤器更换后的化学清洗张丽丽（中国石化集团资产经营管理有限公司齐鲁石化分公司热电厂，山东淄博255000）摘要：齐鲁石化热电厂8号锅炉为杭州锅炉集团有限公司制造的NG-410/9.8-M8型高温高压、单汽包、自然循环锅炉。
该锅炉在2020年大修时更换了全部省煤器和部分水冷壁管，为防止发生残留铁锈引发的三管爆破事故，清除水冷壁在长期运行中形成的污垢，进行了化学清洗。
本文详细介绍了清洗前的小型试验、清洗前的准备工作、清洗过程，对清洗效果进行了评价。
对类似情况的化学清洗积累了经验。
关键词：高压锅炉化学清洗腐蚀速率省煤器更换1前言齐鲁石化热电厂8号锅炉为杭州锅炉集团有限公司制造的NG-410/9.8-M8型高温高压、单汽包、自然循环锅炉。
2005年投运，2020年大修时更换了全部省煤器和部分水冷壁管。
为去除更换的省煤器和水冷壁管在制造、运输、安装过程中产生的金属氧化产物，清洗锅炉受热面上运行中形成的污垢，2020年12月进行了化学清洗。
2清洗方案2.1化学清洗的必要性8号炉自2005年投运后一直未进行化学清洗，清洗间隔已超过15年。
对大修时更换下的8号锅炉水冷壁管进行垢量测定，平均垢量为463.6g/㎡。
结垢量及清洗间隔年限均达到了《火力发电厂锅炉化学清洗导则》DL/T794-2012规定的需要化学清洗的条件[1]。
同时考虑到2019年7号炉更换省煤器后未进行化学清洗，启动后出现水冷壁爆管问题，经分析为残留铁锈和氧化皮所致。
为避免在8号炉出现类似问题，保证锅炉启动前汽水系统内残留异物、水垢全部清洗干净，确定实施化学清洗。
2.2小型试验为确定清洗工艺，2020年11月提前进行了化学清洗小型试验。
首先对垢样成分进行了分析。
根据垢样成分分析，试验中采取了7%复合酸+0.3%缓蚀剂（温度60℃）的酸洗工艺。
试验结果显示：样管内垢均已清洗干净，无过洗现象；腐蚀指示片表面光滑、光亮，无点蚀现象；腐蚀指示片腐蚀速率为1.93g/（m2.h），符合标准规定。

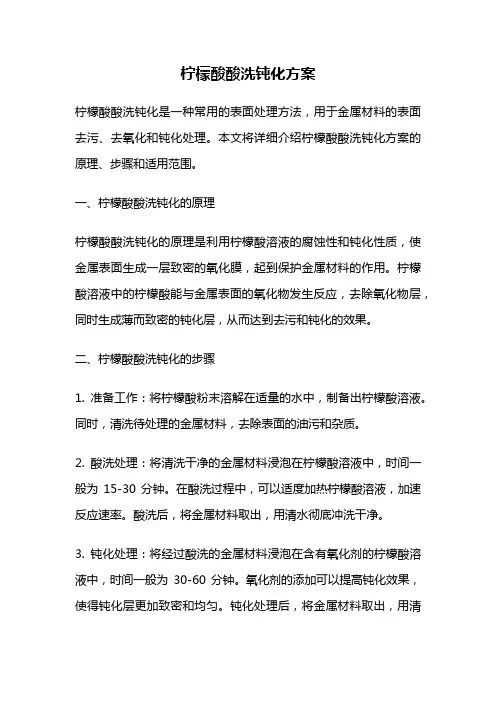

柠檬酸酸洗钝化方案柠檬酸酸洗钝化是一种常用的表面处理方法，用于金属材料的表面去污、去氧化和钝化处理。
本文将详细介绍柠檬酸酸洗钝化方案的原理、步骤和适用范围。
一、柠檬酸酸洗钝化的原理柠檬酸酸洗钝化的原理是利用柠檬酸溶液的腐蚀性和钝化性质，使金属表面生成一层致密的氧化膜，起到保护金属材料的作用。
柠檬酸溶液中的柠檬酸能与金属表面的氧化物发生反应，去除氧化物层，同时生成薄而致密的钝化层，从而达到去污和钝化的效果。
二、柠檬酸酸洗钝化的步骤1. 准备工作：将柠檬酸粉末溶解在适量的水中，制备出柠檬酸溶液。
同时，清洗待处理的金属材料，去除表面的油污和杂质。
2. 酸洗处理：将清洗干净的金属材料浸泡在柠檬酸溶液中，时间一般为15-30分钟。
在酸洗过程中，可以适度加热柠檬酸溶液，加速反应速率。
酸洗后，将金属材料取出，用清水彻底冲洗干净。
3. 钝化处理：将经过酸洗的金属材料浸泡在含有氧化剂的柠檬酸溶液中，时间一般为30-60分钟。
氧化剂的添加可以提高钝化效果，使得钝化层更加致密和均匀。
钝化处理后，将金属材料取出，用清水彻底冲洗干净。
4. 最后处理：将经过钝化处理的金属材料进行最后的清洗和干燥，以去除残留的柠檬酸溶液和水分。
可以使用干燥器或者风扇加速干燥过程。
三、柠檬酸酸洗钝化的适用范围柠檬酸酸洗钝化适用于多种金属材料的表面处理，如铁、铜、铝、锌等。
它可以去除金属表面的氧化物、锈蚀和杂质，净化金属表面，达到防腐、耐久和美观的效果。
柠檬酸酸洗钝化还常用于电子元器件、食品加工设备、制药设备等行业中，用于提高金属材料的耐蚀性和使用寿命。
四、注意事项1. 在柠檬酸酸洗钝化过程中，应注意安全防护措施，避免柠檬酸溶液接触皮肤和眼睛，同时保持通风良好。
2. 在制备柠檬酸溶液时，应按照一定的比例将柠檬酸粉末溶解在水中，避免溶液浓度过高或过低，影响钝化效果。
3. 在酸洗和钝化处理过程中，应控制好处理时间，避免过长或过短，影响钝化层的质量。
锅炉酸洗双氧水钝化工艺的应用锅炉化学清洗钝化工艺的发展方向主题词：化学清洗、钝化（剂）、环保、双氧水1．概述华能福州电厂二期工程规模2*350MW，全套引进国外设备。
锅炉为英国巴布科克威尔科克斯产品，汽机、电气岛为西门子产品。
锅炉化学清洗工艺采用的是由锅炉制造厂、锅炉化学清洗分包商（英国BRAMBLES公司）、华东电力设计院和西北电建调试所共同讨论制定的清洗工艺。
清洗介质采用氢氟酸、炉本体循环采用高纯氮气,钝化剂选用的是双氧水。
采用氢氟酸和高纯氮气进行酸洗，充分考虑了锅炉本体特点并具有临时系统小、设备少的特点，而采用双氧水作为钝化剂则既满足了钝化质量的要求又完全满足了当地环保对排废的要求。
福州电厂地处闽江下游江边。
距出海口约30Km，在此段闽江和出海口中有大量的养殖厂，生产和生活用水也都取自闽江，加之近几年对环保的日益重视，因此，在酸洗钝化中采用了对环境和人体无害的双氧水。
2．双氧水钝化工艺PH9.0—9.5 漂洗液 + 0.07—0.1%H2O2 、温度50--55℃、维持与酸洗时相同的工况4小时。
在以上条件下，双氧水发生以下反应：H2O2--- H2O + [ O ]3．双氧水钝化工艺应用的结果福州电厂#3、#4炉的化学清洗工作目前都已完成，都取得了令人满意的效果。
汽包内基本无残留物，因漂洗液中铁离子含量仅有18 PPm，故清洗线以下呈钢灰色、均一完整，有明了的可视性。
拆除临时系统后，正式管内表面的状况比汽包内更好。
4．采用双氧水钝化的的可行性和优越性福州电厂#3、#4炉的双氧水钝化实际效果是令人满意的。
笔者认为使用双氧水作钝化剂有充分的可行性和其它钝化剂没有的优越性。
其一，目前随着国家工业水平的提高，双氧水在许多地方都可以购到，一不需要长距离运输，为使用双氧水做钝化剂提供了基础。
其二，随着电力基建工程管理的正规化和国家电力工业的实际情况，一改过去以锅炉酸洗做突破口来促进其它工作的习惯，按客观规律以最优、最省、最快的工序来进行新建机组的试运工作。

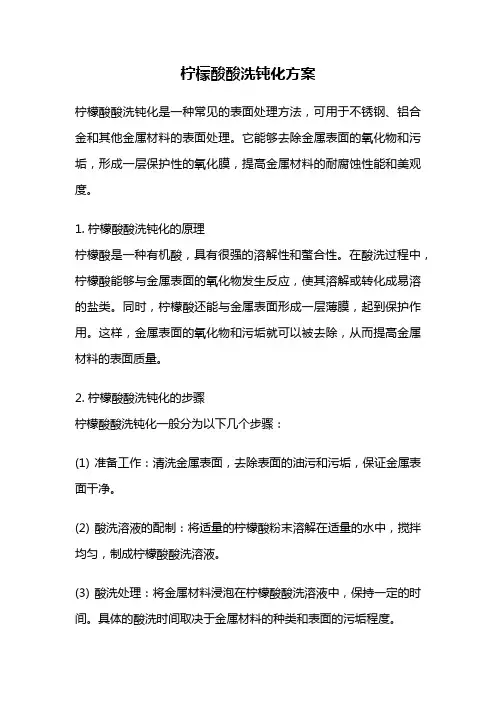

柠檬酸酸洗钝化方案柠檬酸酸洗钝化是一种常见的表面处理方法，可用于不锈钢、铝合金和其他金属材料的表面处理。
它能够去除金属表面的氧化物和污垢，形成一层保护性的氧化膜，提高金属材料的耐腐蚀性能和美观度。
1. 柠檬酸酸洗钝化的原理柠檬酸是一种有机酸，具有很强的溶解性和螯合性。
在酸洗过程中，柠檬酸能够与金属表面的氧化物发生反应，使其溶解或转化成易溶的盐类。
同时，柠檬酸还能与金属表面形成一层薄膜，起到保护作用。
这样，金属表面的氧化物和污垢就可以被去除，从而提高金属材料的表面质量。
2. 柠檬酸酸洗钝化的步骤柠檬酸酸洗钝化一般分为以下几个步骤：(1) 准备工作：清洗金属表面，去除表面的油污和污垢，保证金属表面干净。
(2) 酸洗溶液的配制：将适量的柠檬酸粉末溶解在适量的水中，搅拌均匀，制成柠檬酸酸洗溶液。
(3) 酸洗处理：将金属材料浸泡在柠檬酸酸洗溶液中，保持一定的时间。
具体的酸洗时间取决于金属材料的种类和表面的污垢程度。
(4) 清洗处理：将金属材料从柠檬酸酸洗溶液中取出，用清水彻底清洗表面，去除残留的酸洗溶液。
(5) 钝化处理：将金属材料浸泡在含有柠檬酸的清水中，保持一定的时间。
柠檬酸能够与金属表面的微小孔隙发生反应，形成一层致密的钝化膜，起到保护作用。
(6) 最后清洗：将金属材料从钝化溶液中取出，用清水彻底清洗表面，去除残留的柠檬酸和钝化溶液。
3. 柠檬酸酸洗钝化的优点柠檬酸酸洗钝化具有以下几个优点：(1) 环保无污染：柠檬酸是一种天然有机酸，无毒无害，对环境无污染。
(2) 钝化效果好：柠檬酸能够与金属表面形成致密的钝化膜，能够有效保护金属材料免受腐蚀。
(3) 操作简便：柠檬酸酸洗钝化的操作相对简单，不需要复杂的设备和工艺。
(4) 成本低廉：柠檬酸是一种常见的食品添加剂，在市场上比较容易获取，价格相对较低。
4. 柠檬酸酸洗钝化的应用领域柠檬酸酸洗钝化广泛应用于不锈钢、铝合金和其他金属材料的表面处理中。
它常被用于制造业、建筑业和家居装饰等领域。
锅炉化学清洗柠檬酸作业指导书仅供参考。
1.1 引言根据三联会的讨论已对化学清洗说明书作了修改，清洗的主要程序不变，简化脱脂和冲洗工作；同时还备有另一方案以确保清洗取得效果。
修改后的方案最大好处就是不采用锅炉永久给水泵。
英巴负责设备的预清洗工作，其他方将负责剩余设备的清洗，如凝汽器、除氧器、低压、高压给水系统。
机组投运前要对锅炉设备的内表面进行清理：用表面活性剂对省煤器、水冷壁、汽水分离器、循环水泵管系进行脱脂，然后再用柠檬酸进行酸洗。
对过热器、主蒸汽、高压旁路、再热器、再热冷段和热段、减温器等管道进行蒸汽吹扫。
尽管锅炉要进行化学清洗，但在制作、运输、安装期间要尽可能的避免杂物或异物的进入。
化学清洗处理就是要出去内表面的杂质，如油污、油脂、氧化皮、铁锈、焊渣，并形成一薄的钝化膜。
以确保试运阶段锅炉水最佳工况和蒸汽纯度以及减少运行腐蚀的危险。
此程序的关键就是柠檬酸酸洗，酸洗的有效性与温度有很大关系，因而只有当温度达到特定值时才能进行酸洗，以前，英巴采取蒸汽加热缸或管式热交换器或混合式热交换器加热临时管道作为热源。
如无蒸汽，可采用固定点油燃烧器作为热源（尽管可能引起酸洗阶段加热水的闪蒸现象的发生）。
酸洗阶段选用合适的抑制剂以确保母材腐蚀率低于2g/㎡hr（温度为90℃）。
只有当铁离子和自由酸浓度处于稳定状态（时间为1小时）后，酸洗工作才能结束，在清洗后阶段柠檬酸的浓度不低于0.5%。
清洗产生的低污染度的废液，例如水冲洗阶段，将排到污水池，而高污染度的，例如酸洗阶段，将直接在炉内进行永久燃烧。
1.2 循环及临时管道详细说明采用临时管道、水泵、水箱、阀门及附件使化学药物得到有效的循环，达到化学清洗的理想效果。
1.2.1 化学加药管为临时化学加药装置和临时循环水泵管间的管道1.2.2 启动循环水泵回路为临时循环水泵和废液池间的回路，包括循环水泵接头、临时水泵（共2个，一个备用）、阀门及附件。
1.2.3 废液焚烧系统，包括水泵、喷头、阀门及附件1.2.4 阀门阀门≤100nb为膜式，100nb≤阀门≤200nb为门阀，阀门>200nb的为蝶阀（用于调节）或门阀（用于密封）1.2.5 分离器容器装有一临时水位计（塑料透明管）1.2.6 过热器反向上水过热器反向上水/冲洗采用临时水泵，包括管道、阀门及附件。
1)锅炉化学清洗酸洗剂柠檬酸酸洗是在锅炉大型化，盐酸酸洗引起奥氏体(不锈)钢应力腐蚀破裂的情况下发展起来的二种酸洗剂。
由于柠檬酸不含氯离子，不会引起奥氏体的应力腐蚀破裂。
所以适用于结构复杂和系统很复杂的高参数、大容量锅炉，特别适用于奥氏体钢和蛇形管的清洗。
清洗时，清洗液浓度一般应控制在3％～4％之间，温度为90～98％，pH值在3．5～4．0之间，清洗流速为O．3～2．Om／s，清洗时问控制在3～5h。
柠檬酸清洗存在的问题为柠檬酸废液处理较复杂，它无溶解硅酸盐垢的能力，机组启动时还应有洗硅措施，药品昂贵，操作不当时还会产生柠檬酸铁沉淀.使用柠檬酸做清洗剂时应注意：①在专用的溶液箱中将缓蚀剂搅拌溶解,用除盐水溶解柠檬酸,并加氨水调整清洗液pH为3.5～4.0.用蒸汽将配制好的清洗液加热至90％以上。
②确认清洗系统无漏泄时，用清洗泵将柠檬酸送至被清洗的锅炉中。
③在清洗过程中，每30min采样化验一次清洗液中柠檬酸浓度、Fe2+浓度及pH值。
在整个清洗过程中应保持清洗液pH始终在3．5～4．0之间(用氨水调节)。
④当酸洗至既定时间后或清洗液中Fe2+含量基本稳定后，结束酸洗。
⑤酸洗结束后，用热的除盐水(90℃以上)排挤柠檬酸液并进行冲洗。
为提高冲洗效果，尽量提高冲洗流速，直到排出水pH为5～6，含铁量小于20～30mg／L时为止。
(2)锅炉化学清洗漂洗剂当用盐酸或柠檬酸作酸洗剂时，在酸洗结束并用除盐水(或软化水)冲洗后，一般要再用稀柠檬酸溶液进行一次冲洗，通常称为漂洗，是利用柠檬酸有络合铁离子的能力，除去酸洗和水冲洗后残留在清洗系统内的铁离子，以及水冲洗时可能在金属表面产生的铁锈。
采用0.2％～0.4％的稀柠檬酸溶液(含有0．05％的缓蚀剂)，pH值为3．5～4．0，温度60～90℃，时间2～3h。
在漂洗中应注意以下问题：①漂洗液应用除盐水(或软化水)配制。
②配制方法采用边循环边加药的方法进行，即先用清洗泵使漂洗水在清洗系统中进行循环，并在循环的同时将水加热至60～90℃，然后连续地向漂洗水中加入已事先配制好的浓药品，加药顺序为漂洗剂、缓蚀剂，并用氨水调解pH为3．5～4．0。

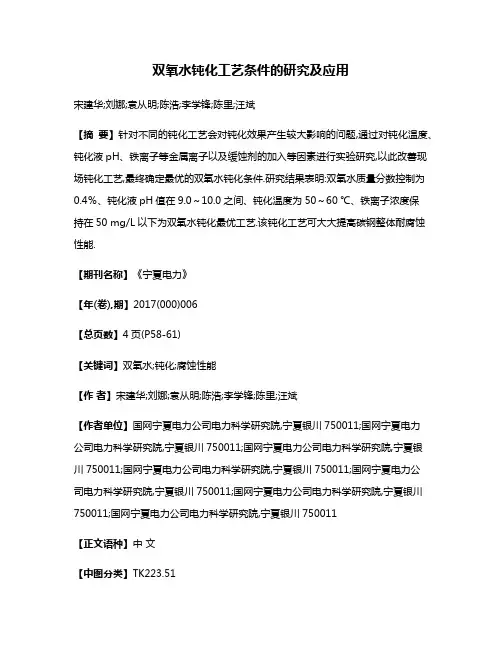

双氧水钝化工艺条件的研究及应用宋建华;刘娜;袁从明;陈浩;李学锋;陈里;汪斌【摘要】针对不同的钝化工艺会对钝化效果产生较大影响的问题,通过对钝化温度、钝化液pH、铁离子等金属离子以及缓蚀剂的加入等因素进行实验研究,以此改善现场钝化工艺,最终确定最优的双氧水钝化条件.研究结果表明:双氧水质量分数控制为0.4％、钝化液pH值在9.0～10.0之间、钝化温度为50～60 ℃、铁离子浓度保持在50 mg/L以下为双氧水钝化最优工艺.该钝化工艺可大大提高碳钢整体耐腐蚀性能.【期刊名称】《宁夏电力》【年(卷),期】2017(000)006【总页数】4页(P58-61)【关键词】双氧水;钝化;腐蚀性能【作者】宋建华;刘娜;袁从明;陈浩;李学锋;陈里;汪斌【作者单位】国网宁夏电力公司电力科学研究院,宁夏银川750011;国网宁夏电力公司电力科学研究院,宁夏银川750011;国网宁夏电力公司电力科学研究院,宁夏银川750011;国网宁夏电力公司电力科学研究院,宁夏银川750011;国网宁夏电力公司电力科学研究院,宁夏银川750011;国网宁夏电力公司电力科学研究院,宁夏银川750011;国网宁夏电力公司电力科学研究院,宁夏银川750011【正文语种】中文【中图分类】TK223.511 问题提出钝化是化学清洗中的关键步骤，它标志着化学清洗的完成，锅炉金属已转入准钝态，将在运行中建立永久的自然氧化膜。
钝化工艺的选择与钝化质量的好坏对清洗效果的影响和对后续的化学监督带来诸多影响［1-2］，因此，选择最佳的钝化方法，严格执行钝化工艺的要求，保证理想的钝化膜形成是化学清洗的重要工作［3］。
双氧水作为一种新型的环保绿色钝化工艺，因为钝化温度低、时间短、产生的钝化废液不会对环境产生二次污染，因而得到很好的应用［4］，但由于在现场实际操作过程中，钝化温度、铁离子等金属离子、钝化液pH、缓蚀剂的加入、柠檬酸等变量会对钝化效果产生较大影响，因此通过研究钝化温度、铁离子等金属离子、钝化液pH、缓蚀剂的加入、柠檬酸等因素，改善钝化工艺，找出更加合理的钝化条件。
第九节化学清洗技术方案1 化学清洗目旳1.1用清水冲洗尽量冲洗掉加工制造和安装时进入设备和系统旳氧化皮铁锈、焊渣、泥沙、保温材料等杂物，提高系统旳清洁度。
1.2碱洗能清除锅炉金属管道在生产、安装、寄存过程中为防蚀旳规定，管口涂抹旳油脂及金属管道在寄存过程中沉积旳灰尘等硅旳化合物，此外，碱洗亦可松动垢及洗掉某些附着不牢旳锈蚀产物，以利于酸洗。
1.3酸洗旳目旳是除去机组管道金属表面上旳锈蚀产物。
1.4漂洗是除去在酸洗后旳水冲洗过程中产生旳二次浮锈，使受清洗后旳金属表面保持清洁，以利于钝化膜旳形成，提高钝化膜旳质量。
1.5钝化过程是在清洁旳金属表面上形成一层保护膜，使金属表面在短时间内免受大气旳腐蚀，尤其是大气中氧气旳腐蚀。
1.6改善锅炉启动阶段旳水汽质量，使之能较快到达正常运行旳原则，从而大大缩短新机组启动到正常运行旳时间，保证机组旳安全运行。
2 系统概述安庆电厂新建300MW锅炉为亚临界、一次中间再热、悬吊、半露天布置、平衡通风、自然循环、固态排渣、燃煤汽包炉。
其重要技术参数如下：过热蒸汽：额定蒸发量 909.3t/h出口压力 17.3MPa出口温度 541 0C再热蒸汽：额定流量 742t/h进/出口温度 318/5410C进/出口压力 3.53/3.36MPa给水温度 2720C给水管分为三条，一条是主给水管，设进口电动闸阀一台；一条是启动旁路，设置进口电动调整阀一台和电动闸阀二台；第三条是上水与水压试验用小旁路，设电动截止阀二台。
自给水管路来旳水由左右两侧进入标高32023mm处省煤器进口集箱（Φ273*40，20G），省煤器管径为Φ51*6。
给水经省煤器蛇形管加热后分三路进入三只省煤器中间集箱（Φ273*45，20G），再由此三只中间集箱引出省煤器吊挂管（Φ60*9，SA-210C），向上穿过顶棚管引入标高62700mm处省煤器出口集箱（Φ273*40，20G），然后通过12根Φ159*18（20G）旳连接管引入汽包。
发电公司4号锅炉化学清洗方案编制日期 2016.07.04摘要摘要内容：本方案介绍了***发电有限责任公司4号锅炉化学清洗的有关事项，包括化学清洗工艺、化学清洗回路设计、化学清洗过程、安全质量控制措施，预防与应急措施，清洗质量标准及检验要求。
为锅炉本体化学清洗工作正常、有序地实施提供必要的参考。
关键词：化学清洗柠檬酸工艺目录1 概述 (1)2 编写依据 (2)3 系统及设备主要技术规范 (2)3.1 清洗范围及水容积 (2)3.2清洗用主要设备技术规范 (3)3.3 清洗回路中主要设备流速计算 (3)4化学清洗工艺参数 (3)5 炉本体清洗回路设计与临时系统的安装 (4)5.1 炉本体清洗回路 (4)5.2 炉本体化学清洗临时系统的接口 (4)6 化学清洗过程 (5)6.1 预冲洗及升温试验 (6)6.2柠檬酸清洗 (7)6.3 酸洗后水冲洗 (7)6.4 漂洗 (8)6.5钝化 (8)6.6 废液处理 (8)7 化学清洗工期计划 (8)8作业准备和条件 (9)8.1技术准备 (9)8.2 双方职责 (9)8.3清洗条件 (11)9 预防与应急措施 (13)9.1预防措施 (13)9.2 应急措施 (13)9.3成品防护措施 (14)10清洗质量标准及检验要求 (14)10.1 清洗质量标准 (14)10.2化学清洗记录 (15)11 危险源、环境因素辨识及防范措施、文明施工标准 (15)11.1危险源清单及防范措施 (15)11.2环境因素清单及防范措施 (19)11.3危险性作业项目 (19)11.4文明施工标准 (19)12 附录： (20)1 概述发电有限责任公司2×1000MW超超临界锅炉是由哈尔滨锅炉厂有限责任公司设计、制造的，本工程的锅炉是超超临界变压运行直流锅炉，采用П型布置、单炉膛、低NoX PM主燃烧器和MACT型低Nox分级送风燃烧系统、反向双切园燃烧方式，炉膛采用内螺纹管垂直上升膜式水冷壁、循环泵启动系统、一次中间再热、调温方式除煤/水比外，还采用烟气分配挡板、燃烧器摆动、喷水等方式。
柠檬酸在化学清洗中的应用分析柠檬酸是一种天然酸，由于其低毒性和环境友好性，被广泛应用于化学清洗领域。
本文将就柠檬酸在化学清洗中的应用进行分析。
首先，柠檬酸可作为清洁剂的成分使用。
柠檬酸具有良好的螯合性能，可与金属离子形成稳定的络合物，从而增强清洁剂的清洁能力。
例如，柠檬酸可用于去除水垢，水垢主要是由钙、镁等金属离子与碳酸盐形成的，在清洗过程中，柠檬酸能与这些金属离子形成络合物，使其分散在溶液中，从而达到去除水垢的效果。
此外，柠檬酸还可用于去除锈迹，锈是由铁离子氧化形成的，柠檬酸能与铁离子形成络合物，使锈迹溶解，从而起到去除锈迹的作用。
其次，柠檬酸还可用于金属表面的除锈处理。
金属表面容易被氧化形成氧化物，导致表面产生锈迹、变黄等问题。
柠檬酸可与金属离子发生化学反应，将被氧化的金属还原成金属离子，并形成溶于水的络合物，通过清洗溶液将金属氧化物从金属表面去除，达到清洗和除锈的效果。
这种方法适用于不锈钢、铜、铝等金属的清洗和除锈处理。
此外，柠檬酸还可以用于清洗电子元件。
由于柠檬酸具有去除氧化物的作用，可用于清洗电子元件表面的氧化物。
在电子元件制造过程中，常常需要对元件的表面进行清洗，以去除表面的氧化物和其他污染物，保证元件的性能。
柠檬酸可与氧化物发生化学反应，将其溶解，达到清洗目的，同时柠檬酸还有很好的渗透性，能够渗透到微小的间隙中进行清洗。
此外，柠檬酸还可用于纺织品的漂白和染色。
在纺织品洗涤过程中，柠檬酸作为一种酸性物质，可中和硷性洗涤剂，调节溶液的pH值，提高洗涤剂的清洁能力。
在纺织品染色过程中，柠檬酸可作为还原剂，与金属离子发生化学反应，将金属离子还原为金属，使纺织品染色更加均匀。
总结起来，柠檬酸在化学清洗中具有广泛的应用。
它可以作为清洁剂的成分，用于去除水垢、锈迹等污垢；可用于金属表面的除锈处理；可用于清洗电子元件表面的氧化物；可用于纺织品的漂白和染色。
柠檬酸的应用在化学清洗中不仅具有较好的清洁效果，同时还具有环境友好和安全性的特点。
汽包锅炉化学清洗双氧水钝化工艺在火力发电厂锅炉化学清洗实践中，钝化工艺常采用的方法有：碱性联氨钝化工艺、复合磷酸盐钝化工艺、亚硝酸钠钝化工艺、协调EDTA钝化工艺。
这些钝化方法都非常成熟，无论在基建锅炉或运行锅炉的化学清洗中，都能取得非常满意的效果。
但是，以上钝化工艺都存在着废液较难处理的问题，较难满足国家制定的减少废液物排放、建设环保型电厂的理念。
所以，从国家长远利益考虑，选择既能满足酸洗、钝化工程指标，又能满足环保要求的钝化剂，已成为锅炉酸洗、钝化工艺选择时首要考虑因素。
清洗界从近几年在锅炉酸洗、钝化工艺的不断摸索和实践中认知，采用碱性双氧水钝化工艺完全能满足以上要求。
1 双氧水特性双氧水是一种强氧化剂。
高纯度双氧水的基本形态是稳定的，当与其它物质接触时会很快分解为氧气和水。
所以，双氧水在一定的介质环境下，既能作为氧化剂，在洁净的金属表面形成完整的钝化膜，又不会在钝化液中遗留较难处理的物质。
2 碱性双氧水钝化机理H 2O2是一种强氧化剂，而在相关资料中表明在含有氧化剂的碱性溶液中(钝化时，pH为9-10)钢铁的氧化过程，是比较复杂的，一般认为是一种电化学过程。
3 双氧水钝化的优势3.1 环保前面已提到双氧水易分解成水和氧气，钝化液中不存在难处理的杂质，所以使用常规的酸碱调节、澄清过滤，利用经常性废水处理系统即可使酸洗废液处理至满足排放标准，不像其他钝化工艺，需要采用非经常性废水处理系统，通过长时间的循环曝气、反复加药氧化调节等处理工艺。
对于很多建在市区的电厂，由于场地的限制，在系统设计考虑上，根本就没有非经常性废水处理系统的设计空间，所以该工艺的优势显得更加明显。
3.2 节约成本3.2.1 物料过氧化氢是一种比较常用的化学药剂，在食品工业中主要用于软包装纸的消毒、罐头厂的消毒、奶和奶制品杀菌、面包发酵、食品纤维的脱色等，同时也用作生产加：厂助剂。
在饮用水处理、纺织品漂白、造纸工业、医药工业以及家用洗涤剂制造等领域，双氧水也都发挥着重要的作用。
柠檬酸清洗金属表面铜氧化物的原理
柠檬酸是一种能够清洗金属表面的弱酸，其主要成分为柠檬酸和水。
当柠檬酸溶液接触到金属表面时，可以与表面上的氧化物发生反应，使其被清除。
对于铜氧化物而言，其在空气中会与氧气发生反应，产生一层暗红色的氧化层，这就是我们常说的铜锈。
柠檬酸能够将铜锈中的氧化物分解为水溶性的盐酸盐，从而使铜表面的氧化层被清除。
这种清洗方式比较温和，不会对金属表面造成损伤和腐蚀。
除了清除铜氧化物以外，柠檬酸还能够清洗许多其他金属表面，例如铝、锌、镍等。
不过需要注意的是，对于一些金属表面，如果使用过量的柠檬酸或者长时间浸泡，可能会导致表面被腐蚀，因此需要根据不同的情况选择合适的清洗方法。
总之，柠檬酸清洗金属表面铜氧化物的原理是通过分解氧化层中的氧化物，使其变为水溶性的盐酸盐，从而达到清洗的目的。
这种清洗方式温和、环保、易操作，因此受到越来越多人的青睐。
- 1 -。
