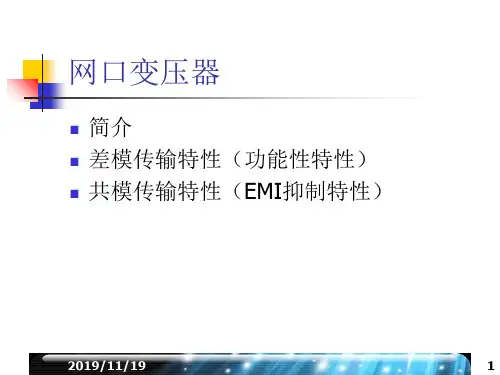

网口变压器简介
- 格式:ppt
- 大小:1.98 MB
- 文档页数:82
网络变压器:网络变压器是在有限局域网中各级网络设备中都具备的变压器元件。
网络变压器(Ethernet Transformer,也称数据汞模块,是网卡电路中不可或缺的部分,它主要包含中间抽头电容、变压器、自耦变压器、共模电感。
其又叫网络隔离变压器、以太网变压器、网络滤波器、网口变压器、LAN变压器等等。
——————————————————————————————————网络变压器的功能一,传输数据,它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号,并且通过电磁场的转换耦合到不同电平的连接网线的另外一端;二,电气隔离防雷任何CMOS制程的芯片工作的时候产生的信号电平总是大于0V的(取决于芯片的制程和设计需求),PHY输出信号送到100米甚至更长的地方会有很大的直流分量的损失。
而且如果外部网线直接和芯片相连的话,电磁感应(打雷)和静电,很容易造成芯片的损坏。
再就是设备接地方法不同,电网环境不同会导致双方的0V电平不一致,这样信号从A传到B,由于A设备的0V电平和B点的0V电平不一样,这样可能会导致很大的电流从电势高的设备流向电势低的设备。
网络变压器把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号,并且通过电磁场的转换耦合到连接网线的另外一端。
这样不但使网线和PHY 之间没有物理上的连接而换传递了信号,隔断了信号中的直流分量,还可以在不同0V电平的设备中传送数据。
网络变压器本身就是设计为耐2KV~3KV的电压的。
也起到了防雷保护作用。
有些朋友的网络设备在雷雨天气时容易被烧坏,大都是PCB设计不合理造成的,而且大都烧毁了设备的接口,很少有芯片被烧毁的,就是变压器起到了保护作用。
隔离变压器可满足IEEE802.3的绝缘要求,但不能抑制EMI。
二、共模抑制在双绞线中的每一根导线是以双螺旋形结构相互缠绕着。
流过每根导线的电流所产生的磁场受螺旋形的制约。
导线的电流方向,决定每对导线发射噪音的程度。

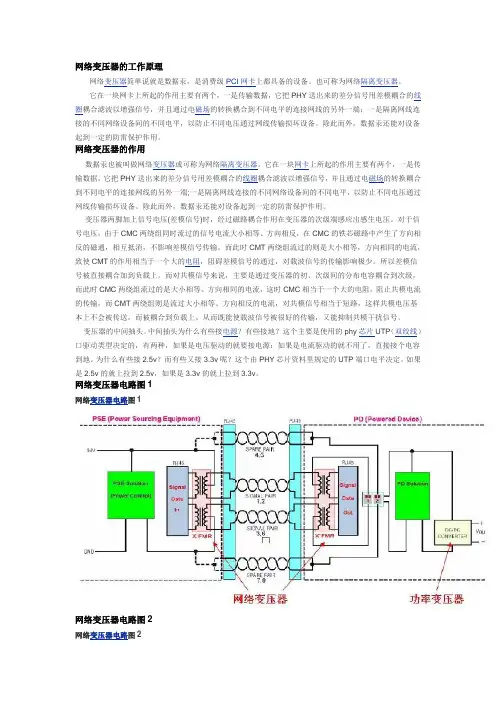

网络变压器的工作原理网络变压器简单说就是数据汞,是消费级PCI网卡上都具备的设备。
也可称为网络隔离变压器。
它在一块网卡上所起的作用主要有两个,一是传输数据,它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号,并且通过电磁场的转换耦合到不同电平的连接网线的另外一端;一是隔离网线连接的不同网络设备间的不同电平,以防止不同电压通过网线传输损坏设备。
除此而外,数据汞还能对设备起到一定的防雷保护作用。
网络变压器的作用数据汞也被叫做网络变压器或可称为网络隔离变压器。
它在一块网卡上所起的作用主要有两个,一是传输数据,它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号,并且通过电磁场的转换耦合到不同电平的连接网线的另外一端;一是隔离网线连接的不同网络设备间的不同电平,以防止不同电压通过网线传输损坏设备。
除此而外,数据汞还能对设备起到一定的防雷保护作用。
变压器两脚加上信号电压(差模信号)时,经过磁路耦合作用在变压器的次级端感应出感生电压。
对于信号电压,由于CMC两绕组同时流过的信号电流大小相等、方向相反,在CMC的铁芯磁路中产生了方向相反的磁通,相互抵消,不影响差模信号传输。
而此时CMT两绕组流过的则是大小相等,方向相同的电流,致使CMT的作用相当于一个大的电阻,阻碍差模信号的通过,对载波信号的传输影响极少。
所以差模信号被直接耦合加到负载上。
而对共模信号来说,主要是通过变压器的初、次级间的分布电容耦合到次级,而此时CMC两绕组流过的是大小相等、方向相同的电流,这时CMC相当于一个大的电阻,阻止共模电流的传输,而CMT两绕组则是流过大小相等、方向相反的电流,对共模信号相当于短路,这样共模电压基本上不会被传送,而被耦合到负载上。
从而既能使载波信号被很好的传输,又能抑制共模干扰信号。
变压器的中间抽头。
中间抽头为什么有些接电源?有些接地?这个主要是使用的phy芯片UTP(双绞线)口驱动类型决定的,有两种,如果是电压驱动的就要接电源;如果是电流驱动的就不用了,直接接个电容到地。

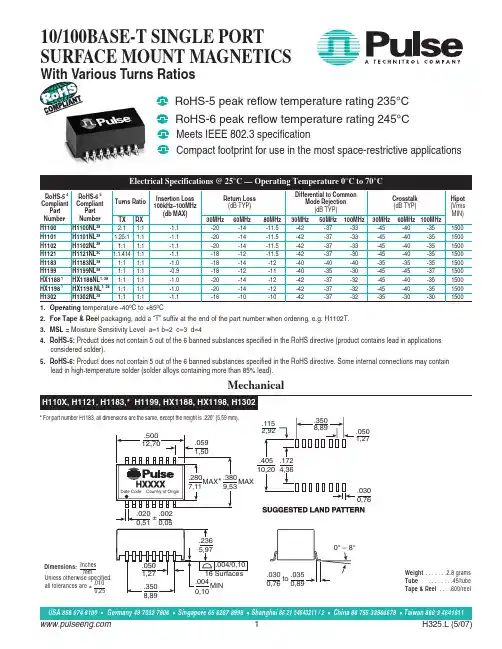

网络变压器简介网络变压器具体有T1/E1隔离变压器;ISDN/ADSL接口变压器;VDSL 高通/低通滤波器模块、接口变压器;T3/E3、SDH、64KBPS接口变压器;10/100BASE、1000BASE-TX网络滤波器;RJ45集成变压器;还可根据客户需要设计专用变压器。
产品主要应用于:高性能数字交换机;SDH/ATM传输设备;ISDN、ADSL、VDSL、POE受电设备综合业务数字设备;FILT光纤环路设备;以太网交换机等等,如裕泰电子的YL18-2050S,YL18-3002S等比较常见!数据泵是消费级PCI网卡上都具备的设备,数据泵也被叫做网络变压器或可称为网络隔离变压器。
它在一块网卡上所起的作用主要有两个,一是传输数据,它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号,并且通过电磁场的转换耦合到不同电平的连接网线的另外一端;一是隔离网线连接的不同网络设备间的不同电平,以防止不同电压通过网线传输损坏设备。
除此而外,数据汞还能对设备起到一定的防雷保护作用。
编辑本段网络变压器在以太网中的作用在以太网设备中,通过PHY接RJ45时,中间都会加一个网络变压器。
有的变压器中心抽头接到地。
而且接电源时,电源值又可以不一样,3.3V,2.5V,1.8V都有。
这个变压器的作用分析如下:1、中间抽头为什么有些接电源?有些接地?这个主要是与使用的PHY 芯片UTP口驱动类型决定的,这种驱动类型有两种,电压驱动和电流驱动。
电压驱动的就要接电源;电流驱动的就直接接个电容到地即可!所以对于不同的芯片,中心抽头的接法,与PHY是有密切关系的,具体还要参看芯片的datasheet和参考设计了。
2、为什么接电源时,又接不同的电压呢?这个也是所使用的PHY芯片资料里规定的UTP端口电平决定的。
决定的什么电平,就得接相应的电压了。
即如果是2.5v的就上拉到2.5v,如果是3.3v的就上拉到3.3v。
3.这个变压器到底是什么作用呢,可不可以不接呢。
网络变压器品牌一、引言网络变压器是一种用于网络设备的电源设备,用于将电源输入转换为适合网络设备使用的电压输出。
随着网络设备的普及和应用范围的扩大,网络变压器的需求也越来越大。
本文将介绍几个知名的网络变压器品牌,包括其品牌背景、产品特点和市场口碑等方面的信息。
二、品牌一:ABC网络变压器1. 品牌背景ABC网络变压器是一家专注于网络设备电源领域的知名品牌。
成立于2000年,公司总部位于国内某大城市,拥有一支专业的研发团队和先进的生产设备。
2. 产品特点ABC网络变压器的产品具有以下特点:- 高效节能:采用先进的能效技术,能够将电能转换效率提高至90%以上,节约能源。
- 稳定可靠:采用优质的电子元件和材料,具有良好的稳定性和可靠性,能够在长期使用中保持稳定的输出电压。
- 多功能设计:支持多种输入和输出电压规格,适应不同的网络设备需求。
- 安全防护:具备过载保护、短路保护、过压保护等多重安全保护功能,保障网络设备的安全运行。
3. 市场口碑ABC网络变压器在市场上具有良好的口碑,得到了泛博用户的认可和信赖。
用户普遍认为其产品质量优良,性能稳定可靠,能够满足各种网络设备的需求。
三、品牌二:XYZ网络变压器1. 品牌背景XYZ网络变压器是一家国际知名的网络设备电源供应商。
公司成立于1995年,总部位于国外某大城市,拥有全球范围的销售网络和强大的研发实力。
2. 产品特点XYZ网络变压器的产品具有以下特点:- 高效节能:采用先进的能效管理技术,能够实现高达95%以上的电能转换效率,节约能源。
- 高密度设计:采用先进的封装技术和散热设计,使得产品具有更小的体积和更高的功率密度。
- 远程监控:支持远程监控和管理功能,可以通过网络对变压器进行实时监控和故障排查。
- 兼容性强:支持多种输入和输出电压规格,适合于各种网络设备的接入。
3. 市场口碑XYZ网络变压器在全球范围内有着广泛的市场份额,其产品被泛博用户认可为高品质的网络变压器。
网络变压器在设计以太网模块的时候,在以太网PHY芯片和RJ45接口中间我们会用到一个很常用的器件——网络变压器,又叫做数据汞。
当然,现在很多网络变压器是集成在RJ45接口中的,这会为产品的设计节省空间和时间,减小出错的概率。
那么为什么在以太网模块中需要这个网络变压器呢?其实,从理论上说,是可以不接这个网络变压器的,我们直接将PHY芯片和RJ45连上,设备也能正常工作,但是这时传输距离就会受到限制,而且由于外部其他网口的PHY芯片的电平不是固定的(有2.5V、3.3V等),当外接不同电平的网口时也会受到影响,同时外部干扰也会对设备造成很大的影响。
但是,我们有了网络变压器这个好东东之后,它就可以用于信号电平耦合和隔离外部的干扰以及实现阻抗匹配。
这样就可以增加传输距离,同时使芯片与外部隔离,增强抗干扰能力。
如上面两个图所示,在发送差分线和接收差分线之间会并联两个49.9或者50Ω(精度1%)的终接电阻,这个电阻的作用是为了实现阻抗匹配,对于初次比1:1的变压器,其输入电阻和输出电阻之比也是1:1,这样并联的结果,在输出端看来就是100Ω的匹配电阻,现在我们所用的双绞线的特征阻抗大多是100Ω。
我们仔细观察上图会发现,变压器的中心抽头有的接了3.3V的电平,有的接了2.5V的电平,有的悬空了。
实际上这个主要与PHY芯片UTP口驱动类型决定的。
这种驱动类型有两种,电压驱动和电流驱动。
电压驱动的接电源,电流驱动的直接接电容到底即可。
至于为什么接电源时,所接的电压会不同呢?这是由所用的PHY芯片规定的UTP端口电平决定的。
所以对于不同的PHY芯片,网络变压器的中心抽头会有不同的解法,我们在进行设计时,需要仔细查看芯片资料和参考设计。
由此看来,网络变压器的主要作用就是信号传输、阻抗匹配、波形修复、信号杂波抑制和电压隔离等。
