网络变压器：网络变压器是在有限局域网中各级网络设备中都具备的变压器元件。

网络变压器(Ethernet Transformer，也称数据汞模块,是网卡电路中不可或缺的部分，它主要包含中间抽头电容、变压器、自耦变压器、共模电感。

其又叫网络隔离变压器、以太网变压器、网络滤波器、网口变压器、LAN变压器等等。

——————————————————————————————————网络变压器的功能一，传输数据，它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接网线的另外一端;二，电气隔离防雷任何CMOS制程的芯片工作的时候产生的信号电平总是大于0V的(取决于芯片的制程和设计需求)，PHY输出信号送到100米甚至更长的地方会有很大的直流分量的损失。

而且如果外部网线直接和芯片相连的话，电磁感应(打雷)和静电，很容易造成芯片的损坏。

再就是设备接地方法不同，电网环境不同会导致双方的0V电平不一致，这样信号从A传到B，由于A设备的0V电平和B点的0V电平不一样，这样可能会导致很大的电流从电势高的设备流向电势低的设备。

网络变压器把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到连接网线的另外一端。

这样不但使网线和PHY 之间没有物理上的连接而换传递了信号，隔断了信号中的直流分量，还可以在不同0V电平的设备中传送数据。

网络变压器本身就是设计为耐2KV~3KV的电压的。

也起到了防雷保护作用。

有些朋友的网络设备在雷雨天气时容易被烧坏，大都是PCB设计不合理造成的，而且大都烧毁了设备的接口，很少有芯片被烧毁的，就是变压器起到了保护作用。

隔离变压器可满足IEEE802.3的绝缘要求，但不能抑制EMI。

二、共模抑制在双绞线中的每一根导线是以双螺旋形结构相互缠绕着。

流过每根导线的电流所产生的磁场受螺旋形的制约。

导线的电流方向,决定每对导线发射噪音的程度。

网络变压器品牌网络变压器品牌是指在网络设备中用于提供稳定电压的一种电子设备。

它可以将输入电压调整为适合网络设备使用的稳定输出电压，以保护网络设备免受电压波动的影响。

在市场上，有许多知名的网络变压器品牌，它们以其高品质、可靠性和卓越的性能而闻名。

以下是几个常见的网络变压器品牌：1. Cisco：作为全球率先的网络解决方案提供商，Cisco提供了一系列高质量的网络变压器产品。

其产品具有出色的性能和可靠性，广泛应用于企业级网络设备中。

2. Schneider Electric：作为一家全球率先的能源管理和自动化解决方案提供商，Schneider Electric也提供了高品质的网络变压器产品。

其产品具有先进的技术和可靠的性能，适合于各种网络设备。

3. Tripp Lite：作为一家专注于电源和连接解决方案的公司，Tripp Lite提供了一系列高性能的网络变压器产品。

其产品具有紧凑、高效和可靠的特点，适合于小型和中型网络设备。

4. APC：作为施耐德电气集团旗下的品牌，APC提供了一系列高质量的网络变压器产品。

其产品具有先进的技术和可靠的性能，广泛应用于数据中心和企业级网络设备中。

5. Eaton：作为一家全球率先的电力管理公司，Eaton提供了一系列高性能的网络变压器产品。

其产品具有高效、可靠和节能的特点，适合于各种网络设备。

除了上述品牌，市场上还有许多其他品牌提供网络变压器产品，如Delta、Emerson、APC等。

在选择网络变压器品牌时，可以根据自己的需求和预算来进行选择。

同时，建议参考用户评价和专业评测，以了解不同品牌的产品性能和可靠性。

总之，网络变压器品牌众多，每一个品牌都有其独特的特点和优势。

通过选择合适的品牌和产品，可以保证网络设备的稳定运行和长期可靠性。

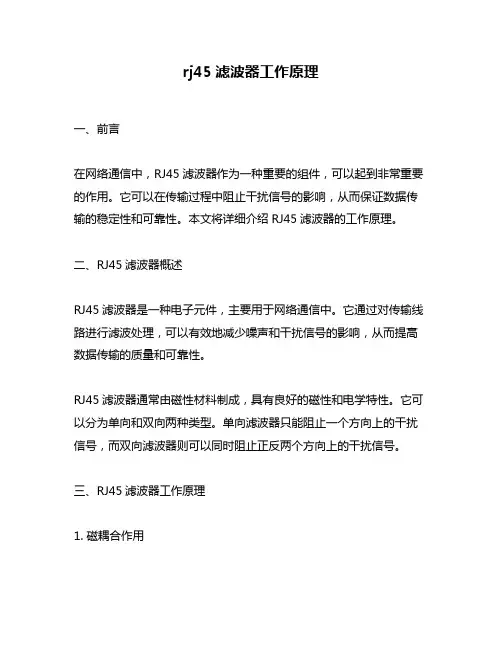

rj45滤波器工作原理一、前言在网络通信中，RJ45滤波器作为一种重要的组件，可以起到非常重要的作用。

它可以在传输过程中阻止干扰信号的影响，从而保证数据传输的稳定性和可靠性。

本文将详细介绍RJ45滤波器的工作原理。

二、RJ45滤波器概述RJ45滤波器是一种电子元件，主要用于网络通信中。

它通过对传输线路进行滤波处理，可以有效地减少噪声和干扰信号的影响，从而提高数据传输的质量和可靠性。

RJ45滤波器通常由磁性材料制成，具有良好的磁性和电学特性。

它可以分为单向和双向两种类型。

单向滤波器只能阻止一个方向上的干扰信号，而双向滤波器则可以同时阻止正反两个方向上的干扰信号。

三、RJ45滤波器工作原理1. 磁耦合作用RJ45滤波器主要通过磁耦合作用来实现对传输线路的过滤。

它将输入端与输出端之间通过磁芯相连，并在其中加入电容和电感等元件，从而形成一个磁路。

当信号通过滤波器时，它会在磁芯中产生一个磁场，这个磁场会对信号进行耦合作用。

2. 阻抗匹配RJ45滤波器还可以通过阻抗匹配来实现对信号的过滤。

它将传输线路的阻抗与滤波器内部的阻抗进行匹配，从而使得干扰信号无法通过。

同时，它还可以使得传输线路上的信号能够更加稳定地传输。

3. 高通滤波和低通滤波RJ45滤波器还可以根据需要进行高通滤波和低通滤波。

高通滤波可以过滤掉低频噪声和干扰信号，而低通滤波则可以过滤掉高频噪声和干扰信号。

4. 瞬态保护RJ45滤波器还具有瞬态保护功能。

它可以在传输线路上出现电压突变或者电气冲击时，及时将这些异常信号过滤掉，从而保证数据传输的稳定性和可靠性。

四、总结RJ45滤波器作为一种重要的网络通信元件，具有非常重要的作用。

它通过磁耦合、阻抗匹配、高通滤波和低通滤波等方式来实现对传输线路的过滤，从而提高数据传输的质量和可靠性。

在实际应用中，我们可以根据需要选择不同类型的滤波器来达到最佳效果。

网络变压器品牌一、引言网络变压器是一种用于网络设备的电源设备，用于将电源输入转换为适合网络设备使用的电压输出。

随着网络设备的普及和应用范围的扩大，网络变压器的需求也越来越大。

本文将介绍几个知名的网络变压器品牌，包括其品牌背景、产品特点和市场口碑等方面的信息。

二、品牌一：ABC网络变压器1. 品牌背景ABC网络变压器是一家专注于网络设备电源领域的知名品牌。

成立于2000年，公司总部位于国内某大城市，拥有一支专业的研发团队和先进的生产设备。

2. 产品特点ABC网络变压器的产品具有以下特点：- 高效节能：采用先进的能效技术，能够将电能转换效率提高至90%以上，节约能源。

- 稳定可靠：采用优质的电子元件和材料，具有良好的稳定性和可靠性，能够在长时间使用中保持稳定的输出电压。

- 多功能设计：支持多种输入和输出电压规格，适应不同的网络设备需求。

- 安全防护：具备过载保护、短路保护、过压保护等多重安全保护功能，保障网络设备的安全运行。

3. 市场口碑ABC网络变压器在市场上具有良好的口碑，得到了广大用户的认可和信赖。

用户普遍认为其产品质量优良，性能稳定可靠，能够满足各种网络设备的需求。

三、品牌二：XYZ网络变压器1. 品牌背景XYZ网络变压器是一家国际知名的网络设备电源供应商。

公司成立于1995年，总部位于国外某大城市，拥有全球范围的销售网络和强大的研发实力。

2. 产品特点XYZ网络变压器的产品具有以下特点：- 高效节能：采用先进的能效管理技术，能够实现高达95%以上的电能转换效率，节约能源。

- 高密度设计：采用先进的封装技术和散热设计，使得产品具有更小的体积和更高的功率密度。

- 远程监控：支持远程监控和管理功能，可以通过网络对变压器进行实时监控和故障排查。

- 兼容性强：支持多种输入和输出电压规格，适用于各种网络设备的接入。

3. 市场口碑XYZ网络变压器在全球范围内有着广泛的市场份额，其产品被广大用户认可为高品质的网络变压器。

网络变压器的应用原理1. 什么是网络变压器网络变压器是一种电子元器件，它是一个用来转换电源电压的装置。

网络变压器可以利用电磁感应的原理来实现输入电压和输出电压之间的变换。

它通常由一个铁心和几个绕组组成。

2. 网络变压器的工作原理网络变压器的工作原理基于电磁感应的原理。

它包括一个输入绕组、一个输出绕组和一个铁芯。

输入绕组和输出绕组通过铁芯连接在一起，铁芯用来增加磁感应强度。

当输入绕组中的电流改变时，它会产生一个变化的磁场。

这个变化的磁场会通过铁芯传递到输出绕组中，从而在输出绕组中产生一个电流。

由于输入绕组和输出绕组的匝数不同，所以输入电压和输出电压也不同。

通过控制输入电流和输出电流的比例，网络变压器可以实现电源电压的升降。

输入绕组的匝数越大，输出绕组的匝数越小，输出电压就会越高。

反之，输入绕组的匝数越小，输出绕组的匝数越大，输出电压就会越低。

3. 网络变压器的应用网络变压器在电子设备和电力系统中有广泛的应用。

以下是一些常见的应用领域：•电力系统：网络变压器在电力系统中起到很重要的作用。

它们被用于将高压输电线路的电压降低到适合家庭和工业用途的电压。

同时，网络变压器也被用于电力系统中的调节和稳定电压。

•通信系统：网络变压器在通信系统中也很常见。

它们被用于将输入的电压转换为适合通信设备使用的电压。

通信设备通常需要较低的电压，而网络变压器可以将高压转换为低压并确保稳定的供电。

•电子设备：网络变压器也被广泛应用于各种电子设备中。

例如，电脑、电视、音响和手机等设备都使用了变压器来提供合适的电压。

变压器帮助保护设备免受过高或过低的电压损坏，并确保它们能够正常运行。

•照明系统：网络变压器还被用于照明系统中。

它们通过升压或降压来确保灯具获得正确的电压，以保持正常的工作状态。

•工业控制系统：在工业控制系统中，网络变压器被用于提供合适的电压和电流以支持各种设备和机器的运行。

4. 网络变压器的优点网络变压器具有以下几个优点：•电压变换：网络变压器能够将输入电压转换为适合不同设备和系统的输出电压，提供了灵活性和方便性。

网络变压器工作原理
网络变压器是一种将电能进行变压或隔离的电器设备。

其工作原理主要基于法拉第电磁感应定律以及互感现象。

网络变压器由两个绕组组成，其中有一个称为“主绕组”，另一个称为“副绕组”。

主绕组通常与电源相连接，而副绕组则与负载设备相连接。

当电流通过主绕组时，它会产生一个电磁场。

根据法拉第电磁感应定律，这个变化的磁场会在副绕组中产生一个感应电动势。

这个感应电动势将导致副绕组中的电流流动。

根据互感现象，主绕组和副绕组的电磁场是相互耦合的，因为它们彼此靠近并通过铁芯连接。

这种耦合使得主绕组中的变化电流能够有效地传递到副绕组中。

通过改变主绕组和副绕组的匝数比例，网络变压器可以实现输入电压与输出电压之间的变换。

如果主绕组的匝数比副绕组大，输出电压将会降低；如果主绕组的匝数比副绕组小，输出电压将会升高。

此外，网络变压器还可以提供电气隔离，使输入电路与输出电路相互隔离，从而确保用户的安全性。

总之，网络变压器通过利用法拉第电磁感应和互感现象，将输入电压变换为输出电压，并提供电气隔离，实现了电能的传递和变换。

以太网接口EMC设计方案一、接口概述RJ45以太网接口是目前应用最广泛的通讯设备接口，以太网口的电磁兼容性能关系到通讯设备的稳定运行。

二、接口电路原理图的EMC设计百兆以太网接口2KV防雷滤波设计图1 百兆以太网接口2KV防雷滤波设计接口电路设计概述：本方案从EMC原理上，进行了相关的抑制干扰和抗敏感度的设计；从设计层次解决EMC 问题；同时此电路兼容了百兆以太网接口防雷设计。

本防雷电路设计可通过IEC61000-4-5或GB17626.5标准，共模2KV，差摸1KV的非屏蔽平衡信号的接口防雷测试。

电路EMC设计说明：（1）电路滤波设计要点：为了抑制RJ45接口通过电缆带出的共模干扰，建议设计过程中将常规网络变压器改为接口带有共模抑制作用的网络变压器，此种变压器示意图如下。

图2 带有共模抑制作用的网络变压器RJ45接口的NC空余针脚一定要采用BOB-smith电路设计，以达到信号阻抗匹配，抑制对外干扰的作用，经过测试，BOB-smith电路能有10个dB左右的抑制干扰的效果。

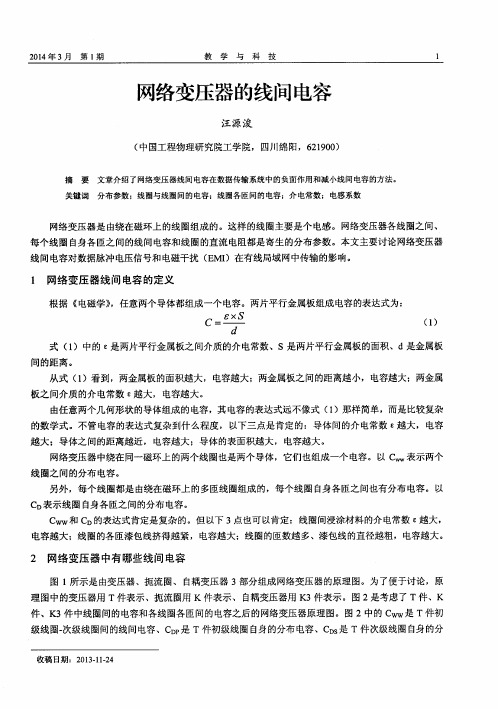

网络变压器虽然带有隔离作用，但是由于变压器初次级线圈之间存在着几个pF的分布电容；为了提升变压器的隔离作用，建议在变压器的次级电路上增加对地滤波电容，如电路图上C4-C7，此电容取值5Pf~10pF。

在变压器驱动电源电路上，增加LC型滤波，抑制电源系统带来的干扰，如电路图上L1、C1、C2、C3，L1采用磁珠，典型值为600Ω/100MHz，电容取值0.01µF~0.1µF。

百兆以太网的设计中，如果在不影响通讯质量的情况，适当减低网络驱动电压电平，对于EMC干扰抑制会有一定的帮助；也可以在变压器次级的发送端和接收端差分线上串加10Ω的电阻来抑制干扰。

（2）电路防雷设计要点：为了达到IEC61000-4-5或GB17626.5标准，共模2KV，差摸1KV的防雷测试要求，成本最低的设计方案就是变压器初级中心抽头通过防雷器件接地，电路图上的D1可以选择成本较低的半导体放电管，但是要注意“防护器件标称电压要求大于等于6V；防护器件峰值电流要求大于等于50A；防护器件峰值功率要求大于等于300 W。

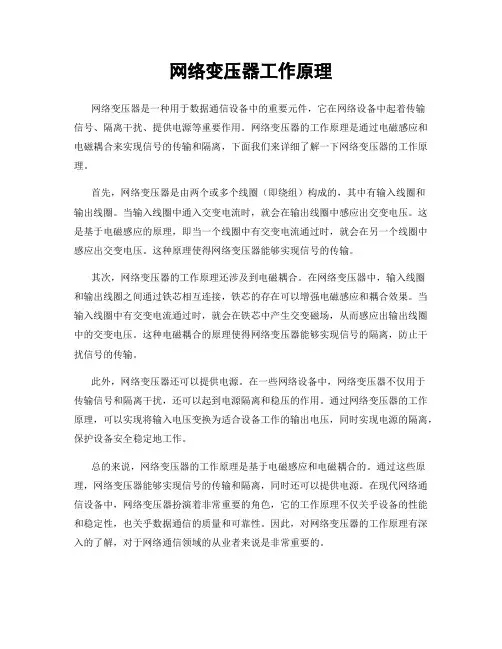

网络变压器工作原理网络变压器是一种用于数据通信设备中的重要元件，它在网络设备中起着传输信号、隔离干扰、提供电源等重要作用。

网络变压器的工作原理是通过电磁感应和电磁耦合来实现信号的传输和隔离，下面我们来详细了解一下网络变压器的工作原理。

首先，网络变压器是由两个或多个线圈（即绕组）构成的，其中有输入线圈和输出线圈。

当输入线圈中通入交变电流时，就会在输出线圈中感应出交变电压。

这是基于电磁感应的原理，即当一个线圈中有交变电流通过时，就会在另一个线圈中感应出交变电压。

这种原理使得网络变压器能够实现信号的传输。

其次，网络变压器的工作原理还涉及到电磁耦合。

在网络变压器中，输入线圈和输出线圈之间通过铁芯相互连接，铁芯的存在可以增强电磁感应和耦合效果。

当输入线圈中有交变电流通过时，就会在铁芯中产生交变磁场，从而感应出输出线圈中的交变电压。

这种电磁耦合的原理使得网络变压器能够实现信号的隔离，防止干扰信号的传输。

此外，网络变压器还可以提供电源。

在一些网络设备中，网络变压器不仅用于传输信号和隔离干扰，还可以起到电源隔离和稳压的作用。

通过网络变压器的工作原理，可以实现将输入电压变换为适合设备工作的输出电压，同时实现电源的隔离，保护设备安全稳定地工作。

总的来说，网络变压器的工作原理是基于电磁感应和电磁耦合的。

通过这些原理，网络变压器能够实现信号的传输和隔离，同时还可以提供电源。

在现代网络通信设备中，网络变压器扮演着非常重要的角色，它的工作原理不仅关乎设备的性能和稳定性，也关乎数据通信的质量和可靠性。

因此，对网络变压器的工作原理有深入的了解，对于网络通信领域的从业者来说是非常重要的。

网络变压器原理网络变压器是一种用于数据通信设备中的重要组件，它起着传输信号和隔离信号的作用。

在网络设备中，网络变压器能够将电信号转换成磁信号，然后再将磁信号转换成电信号，从而实现数据的传输和隔离。

网络变压器的原理涉及到电磁感应、磁路和互感等知识，下面我们将详细介绍网络变压器的原理。

首先，网络变压器的原理基于电磁感应。

当网络变压器的一侧通入交流电流时，会在铁芯中产生交变磁场，这个磁场会穿过另一侧的线圈，从而在另一侧产生感应电动势。

这样就实现了电信号到磁信号的转换。

其次，网络变压器的原理涉及到磁路。

网络变压器的铁芯起着传导磁场的作用，它能够集中磁场并引导磁场通过线圈，从而实现信号的传输。

同时，铁芯的材料和形状也会对磁场的传输产生影响，因此在设计网络变压器时需要考虑铁芯的选择和设计。

另外，网络变压器的原理还涉及到互感。

在网络变压器中，两个线圈之间通过磁场进行能量传递，这种能量传递是通过互感实现的。

互感是指两个线圈之间通过磁场相互感应，从而实现能量的传递。

在网络变压器中，通过合理设计线圈的匝数和位置，可以实现不同电压和阻抗的匹配，从而实现信号的隔离和传输。

总的来说，网络变压器的原理是基于电磁感应、磁路和互感的。

通过这些原理，网络变压器能够实现信号的传输和隔离，从而在数据通信设备中发挥重要作用。

在实际应用中，需要根据具体的要求来设计网络变压器的参数和结构，以实现最佳的性能和效果。

以上就是关于网络变压器原理的介绍，希望能够对大家有所帮助。

网络变压器作为数据通信设备中的重要组件，其原理和工作原理至关重要，只有深入理解了网络变压器的原理，才能更好地应用和设计网络通信设备。

前言图1所示的网络变压器(EthernetTransformer，也称数据汞/网络隔离变压器)模块是网卡电路中不可或缺的部分，它主要包含中间抽头电容、变压器、自耦变压器、共模电感。

该变压器一般都安装在网卡的输入端附近。

工作时，由收发器送出的上行数据信号从络变压器的Pin16-Pin15进入，由Pin10-Pin11输出，经RJ45型转接头，再通过非屏蔽双绞线送往服务器;服务器送来的下行数据信号经另一对非屏蔽双绞线和RJ45型转接头，由Pin7-Pin6进入，由Pin1-Pin2输出，然后送到网卡的收发器上。

本文将主要分析网络变压器的原理、主要参数及实现的功能。

功能Ethernet Transformer主要实现以下三个功能：1.满足IEEE 802.3电气隔离要求2.无失真传输以太网信号3.辐射发射的抑制电气隔离任何CMOS制程的芯片工作的时候产生的信号电平总是大于0V的(取决于芯片的制程和设计需求)，PHY输出信号送到100米甚至更长的地方会有很大的直流分量的损失。

而且如果外部网线直接和芯片相连的话，电磁感应(打雷)和静电，很容易造成芯片的损坏。

再就是设备接地方法不同，电网环境不同会导致双方的0V电平不一致，这样信号从A传到B，由于A设备的0V电平和B点的0V电平不一样，这样可能会导致很大的电流从电势高的设备流向电势低的设备。

网络变压器把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到连接网线的另外一端。

这样不但使网线和PHY之间没有物理上的连接而换传递了信号，隔断了信号中的直流分量，还可以在不同0V电平的设备中传送数据。

网络变压器本身就是设计为耐2KV~3KV的电压的。

也起到了防雷保护作用。

有些朋友的网络设备在雷雨天气时容易被烧坏，大都是PCB设计不合理造成的，而且大都烧毁了设备的接口，很少有芯片被烧毁的，就是变压器起到了保护作用。

隔离变压器可满足IEEE802.3的绝缘要求，但不能抑制EMI。

变压器屏蔽罩使用方法嗨，朋友们！今天咱们来唠唠变压器屏蔽罩这玩意儿。

你可别小瞧它，就像一个超级英雄的盾牌一样，在变压器的世界里起着至关重要的作用呢。

我有个朋友叫小李，他刚接触电气设备的时候，对变压器屏蔽罩那是一头雾水啊。

有一次，我们在一个电气设备维修的现场，他指着变压器屏蔽罩问我：“这东西到底咋用啊？感觉就像个多余的铁盒子似的。

”我当时就笑了，我说：“兄弟，你可大错特错啦！这就好比你在嘈杂的市场里想要安静地打电话，你得找个东西把外界的噪音挡住吧，变压器屏蔽罩对于变压器就有这么个作用。

”那这变压器屏蔽罩到底怎么个使用法呢？首先得说安装这一步。

在安装变压器屏蔽罩之前，咱得先把变压器本身给检查清楚。

这就像给人穿衣服之前，得先看看这个人身体有没有啥毛病一样。

你得确保变压器各个部件都正常，没有什么破损或者松动的地方。

要是变压器本身就有问题，你装上屏蔽罩也白搭，那不是遮羞布，可不能用来掩盖问题呀。

然后呢，在拿起屏蔽罩的时候，要小心谨慎。

这屏蔽罩可不像你手里的手机壳那么皮实，要是不小心磕了碰了，可能就会影响它的屏蔽效果。

我记得有个老师傅曾经告诉我：“这屏蔽罩啊，就像一个精致的工艺品，对待它就得像对待宝贝一样。

”你得轻轻拿起来，仔细查看一下屏蔽罩的表面有没有什么划痕或者凹痕。

如果有，这就可能是个潜在的危险信号，就像一颗小石子可能会绊倒一个巨人一样，小小的划痕可能会破坏屏蔽罩的整体性能。

当你要把屏蔽罩安装到变压器上的时候，一定要对准位置。

这可不是在玩拼图游戏，拼错了还能重来。

这就好比给锁配钥匙，钥匙要是插歪了，那可打不开锁啊。

屏蔽罩有它特定的安装位置和方向，一般都会有一些标记或者卡槽来引导你正确安装。

要是装反了或者装歪了，那就跟穿反了鞋子走路一样难受，而且它的屏蔽功能可就大打折扣了。

安装好了之后呢，还得进行固定。

这个固定可不是随随便便拧几个螺丝就了事的。

螺丝要拧紧，但是也不能用力过猛，不然把屏蔽罩或者变压器的安装孔给拧坏了，那就得不偿失了。

有关网络变压器的问题点1．RJ45端口，连接属性：Component Side RE F TX+RE F Solder Side46RE F 713RJ-45RX-RE FTX-RX+825RJ45的连接RJ45.1,RJ45.2,RJ45.3,RJ45.6做信号线连接，连接如下：RJ45.1----→RX+RJ45.2----→RX-RJ45.3----→TX+RJ45.4----→TX-这种接法是802.3的标准的接线。

现在很多芯片支持MDI/MDIX 的功能，即平行交叉自适应的功能，如果这种情况下芯片如下的接线方式也是可以的。

RJ45.1----→TX+RJ45.2----→TX-RJ45.3----→RX+RJ45.4----→RX-剩下的RJ45.4，RJ45.5RJ45.7RJ45.8一般的接法是通过75欧姆的电阻穿上1000PF 的高压电容。

称为BOB-Smith 电路，作用电磁兼容2．网络变压器和RJ45的连接网络变压器结构如下：信号部分：RX+要求网络变压器RX部分的同名端，一般是指变压器中的线圈带有黑点的那端，如图的6脚RX-要求接RX+的RX部分同组线圈的另一端，如图的8脚TX+要求网络变压器TX+部分的同名端，一般是指变压器中的线圈带有黑点的那端，如图的6脚TX-要求接TX+的TX+部分同组线圈的另一端，如图的8脚对于RX+，RX-差分信号要求每根信号线下拉一个49.9或者51欧姆电阻在通过一个0.1uF电容接地，具体接法如下图：*差分对要接49.9欧姆或者51欧姆的作用：因为PCB板上单根线的电阻一般为50欧姆，差分线的两个之间的电阻为100欧姆，为了使信号输出最强要求在差分线输出的末端两个线之间加100欧姆的电阻，49.9+49.49=99.8欧姆，51+51=102欧姆和100欧姆电阻相近，这就是为什么要加这两个电阻的原因。

要加0.1uF电容的作用是为了去除信号信号的杂音信号。
