钢结构焊接变形火焰矫正施工方法论文

钢结构焊接变形的火焰矫正施工方法范文钢结构焊接变形是在焊接过程中产生的一个普遍问题，它会导致焊缝破裂、强度降低、外观不美观等一系列问题。

为了解决这个问题，火焰矫正施工方法被广泛应用于钢结构焊接变形的修正。

本文将介绍火焰矫正施工方法的原理、步骤以及注意事项，并结合实际案例进行详细讲解。

一、火焰矫正施工方法的原理火焰矫正施工方法是通过局部热加工的方式来矫正焊接变形。

它利用焊接时产生的热量来使焊接变形处重新达到原来的形状和位置，从而修正焊接变形。

火焰矫正施工方法的原理主要有以下几点：1.热应力原理：通过加热焊接变形处，使焊接变形处的温度升高，从而产生热应力。

当焊接变形处的热应力达到和焊接应力相等时，焊接变形处就会重新达到原来的形状和位置。

2.弥散原理：焊接变形主要是由于焊接所产生的热影响区域的收缩引起的。

如果能够弥散焊接所产生的热影响区域，就可以减少焊接变形。

而火焰矫正施工方法正是通过加热焊接变形处，使其周围的材料也加热到一定温度，从而实现热影响区域的弥散，减少焊接变形。

3.压力控制原理：在火焰矫正施工方法中，加热焊接变形处的同时，还需要施加压力。

这是因为焊接变形是由焊接应力引起的，只有施加足够的压力才能抵消焊接应力，从而使焊接变形处重新达到原来的形状和位置。

二、火焰矫正施工方法的步骤下面将介绍火焰矫正施工方法的具体步骤：1.确定焊接变形的位置和形状：首先需要确定焊接变形的位置和形状。

可以通过测量、观察、分析等方式来确定焊接变形的具体情况。

2.制定施工方案：根据焊接变形的具体情况，制定相应的施工方案，包括矫正的具体方法、加热的位置和温度、施加的压力等。

3.准备设备和材料：根据施工方案，准备相应的设备和材料，包括焊接机、加热器、焊接材料、压力装置等。

4.加热焊接变形处：将加热器放置在焊接变形处的需要矫正的位置上，开始加热。

加热时需要控制加热的时间和温度，以防过热对材料产生影响。

5.施加压力：在加热的同时，使用压力装置施加压力，以抵消焊接应力。

钢结构焊接变形的火焰矫正施工方法范文一、引言钢结构在施工过程中，由于焊接产生的高温会引起结构的变形，特别是大型钢结构的焊接变形更为明显。

为了保证钢结构的稳定性和减小焊接变形，常常需要采用火焰矫正的施工方法。

本文将详细介绍钢结构焊接变形的火焰矫正施工方法，以指导工程实践。

二、火焰矫正施工方法钢结构焊接变形的火焰矫正施工方法主要包括火焰热处理和局部加热矫正。

1. 火焰热处理火焰热处理是一种通过钢结构表面加热的方法，来改变焊接区域的组织结构，从而达到减小焊接变形的目的。

具体步骤如下：（1）准备工作：确定焊接变形的部位和范围，并进行标记。

清理焊接区域，确保表面光洁。

（2）施工准备：选择合适的气焰喷枪，调节好气焰的大小和温度。

（3）加热过程：用气焰喷枪在焊接区域进行均匀加热，避免过热或不均匀加热。

根据具体情况可采用局部或全面加热。

（4）冷却过程：在加热达到一定程度后，逐渐停止加热，让焊接区域自然冷却。

2. 局部加热矫正局部加热矫正是通过对焊接变形较大的区域进行局部加热，来减小焊接变形。

具体步骤如下：（1）准备工作：确定焊接变形的部位和范围，并进行标记。

清理焊接区域，确保表面光洁。

（2）施工准备：选择合适的焊割设备，调节好焊割电流和气体流量。

（3）加热过程：用焊割设备对焊接区域进行加热，一般采用割炬的集中热源进行加热。

加热的温度和时间要根据具体情况进行调整。

（4）冷却过程：在加热达到一定程度后，逐渐停止加热，让焊接区域自然冷却。

三、施工注意事项在进行钢结构焊接变形的火焰矫正施工时，需要注意以下事项：1. 安全第一：在进行火焰矫正施工时，必须严格遵守安全操作规程，采取必要的防护措施，防止事故的发生。

2. 环境保护：在进行火焰矫正施工时，要注意环境保护，避免对周围环境造成污染。

3. 控制加热温度：在进行火焰矫正施工时，要控制好加热的温度，避免过热引起其他问题。

4. 施工过程监控：在进行火焰矫正施工时，应定期对焊接区域进行监测和测量，以确保矫正效果。

钢结构焊接变形的火焰矫正施工方法钢结构焊接变形是在焊接过程中由于热量的作用造成的，在焊接过程中，焊接件受热部分会膨胀，而冷却后又会收缩，从而引起焊接变形。

为了使焊接结构达到设计要求，需要对焊接变形进行矫正。

火焰矫正是一种常用的矫正方法，下面将详细介绍钢结构焊接变形的火焰矫正施工方法。

首先，进行焊缝分析。

在进行焊接变形矫正前，需要对焊接变形进行分析，了解焊接变形的类型和程度，从而确定矫正的方案和措施。

一般来说，焊接变形可分为弯曲变形、扭曲变形和拉伸变形。

不同的变形需要采取不同的矫正方法。

其次，确定火焰矫正位置。

在进行火焰矫正前，需要确定焊接变形的局部位置，即变形较为严重的部位。

在确定矫正位置时，应尽量选择焊接变形边缘，以避免矫正后引起新的变形。

然后，进行火焰矫正前的准备工作。

在进行火焰矫正前，需要进行一系列的准备工作。

首先，对焊接变形较大的部位进行清理，确保焊接表面无杂质。

其次，将焊接件固定在矫正工作台上，以保证焊接件在矫正过程中不发生位移。

最后，对焊接件进行加热处理，以提高焊接件的可塑性和变形矫正效果。

接下来，进行火焰矫正。

在进行火焰矫正时，需要使用氧乙炔焊割设备，通过加热焊接件，使其恢复原来的形状。

在进行矫正过程中，应注意控制火焰温度和加热时间，以避免焊接件的过热和烧伤现象。

此外，还要根据焊接变形的类型采取相应的矫正方法。

对于弯曲变形，可以采取对侧矫正法，即对焊接变形后的另一侧进行加热。

对于扭曲变形，可以采取对角矫正法，即对变形较大的两个对角线进行加热。

对于拉伸变形，可以采取法线矫正法，即对变形较大的法线方向进行加热。

最后，进行矫正后的处理。

在完成火焰矫正后，应及时对焊接件进行冷却处理，以稳定焊接件的形状。

同时，还要对焊接件进行检查，确保矫正效果符合设计要求。

如果发现矫正效果不理想，可以对焊接件进行重新矫正，直到达到要求为止。

综上所述，钢结构焊接变形的火焰矫正是一种有效的矫正方法。

通过合理的矫正方案和施工措施，可以有效地消除焊接变形，提高焊接件的质量和稳定性，从而确保钢结构的工程安全。

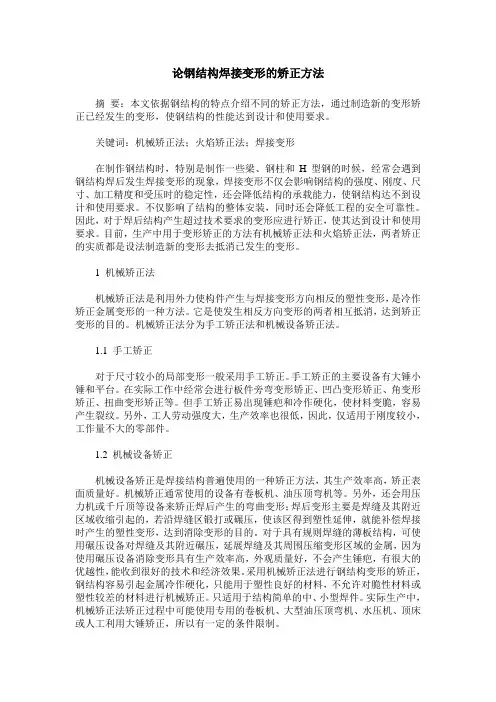

论钢结构焊接变形的矫正方法摘要：本文依据钢结构的特点介绍不同的矫正方法，通过制造新的变形矫正已经发生的变形，使钢结构的性能达到设计和使用要求。

关键词：机械矫正法；火焰矫正法；焊接变形在制作钢结构时，特别是制作一些梁、钢柱和H型钢的时候，经常会遇到钢结构焊后发生焊接变形的现象，焊接变形不仅会影响钢结构的强度、刚度、尺寸、加工精度和受压时的稳定性，还会降低结构的承载能力，使钢结构达不到设计和使用要求。

不仅影响了结构的整体安装，同时还会降低工程的安全可靠性。

因此，对于焊后结构产生超过技术要求的变形应进行矫正，使其达到设计和使用要求。

目前，生产中用于变形矫正的方法有机械矫正法和火焰矫正法，两者矫正的实质都是设法制造新的变形去抵消已发生的变形。

1 机械矫正法机械矫正法是利用外力使构件产生与焊接变形方向相反的塑性变形，是冷作矫正金属变形的一种方法。

它是使发生相反方向变形的两者相互抵消，达到矫正变形的目的。

机械矫正法分为手工矫正法和机械设备矫正法。

1.1 手工矫正对于尺寸较小的局部变形一般采用手工矫正。

手工矫正的主要设备有大锤小锤和平台。

在实际工作中经常会进行板件旁弯变形矫正、凹凸变形矫正、角变形矫正、扭曲变形矫正等。

但手工矫正易出现锤疤和冷作硬化，使材料变脆，容易产生裂纹。

另外，工人劳动强度大，生产效率也很低，因此，仅适用于刚度较小，工作量不大的零部件。

1.2 机械设备矫正机械设备矫正是焊接结构普遍使用的一种矫正方法，其生产效率高，矫正表面质量好。

机械矫正通常使用的设备有卷板机、油压顶弯机等。

另外，还会用压力机或千斤顶等设备来矫正焊后产生的弯曲变形；焊后变形主要是焊缝及其附近区域收缩引起的，若沿焊缝区锻打或碾压，使该区得到塑性延伸，就能补偿焊接时产生的塑性变形，达到消除变形的目的。

对于具有规则焊缝的薄板结构，可使用碾压设备对焊缝及其附近碾压，延展焊缝及其周围压缩变形区域的金属，因为使用碾压设备消除变形具有生产效率高，外观质量好，不会产生锤疤，有很大的优越性，能收到很好的技术和经济效果。

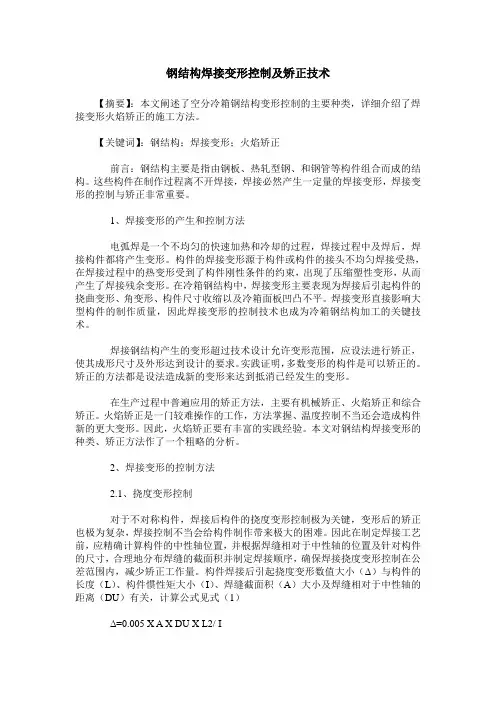

钢结构焊接变形控制及矫正技术【摘要】：本文阐述了空分冷箱钢结构变形控制的主要种类，详细介绍了焊接变形火焰矫正的施工方法。

【关键词】：钢结构；焊接变形；火焰矫正前言：钢结构主要是指由钢板、热轧型钢、和钢管等构件组合而成的结构。

这些构件在制作过程离不开焊接，焊接必然产生一定量的焊接变形，焊接变形的控制与矫正非常重要。

1、焊接变形的产生和控制方法电弧焊是一个不均匀的快速加热和冷却的过程，焊接过程中及焊后，焊接构件都将产生变形。

构件的焊接变形源于构件或构件的接头不均匀焊接受热，在焊接过程中的热变形受到了构件刚性条件的约束，出现了压缩塑性变形，从而产生了焊接残余变形。

在冷箱钢结构中，焊接变形主要表现为焊接后引起构件的挠曲变形、角变形、构件尺寸收缩以及冷箱面板凹凸不平。

焊接变形直接影响大型构件的制作质量，因此焊接变形的控制技术也成为冷箱钢结构加工的关键技术。

焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其成形尺寸及外形达到设计的要求。

实践证明，多数变形的构件是可以矫正的。

矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。

在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。

火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。

因此，火焰矫正要有丰富的实践经验。

本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。

2、焊接变形的控制方法2.1、挠度变形控制对于不对称构件，焊接后构件的挠度变形控制极为关键，变形后的矫正也极为复杂，焊接控制不当会给构件制作带来极大的困难。

因此在制定焊接工艺前，应精确计算构件的中性轴位置，并根据焊缝相对于中性轴的位置及针对构件的尺寸，合理地分布焊缝的截面积并制定焊接顺序，确保焊接挠度变形控制在公差范围内，减少矫正工作量。

构件焊接后引起挠度变形数值大小（Δ）与构件的长度（L）、构件惯性矩大小（Ι）、焊缝截面积（Α）大小及焊缝相对于中性轴的距离（DU）有关，计算公式见式（1）Δ=0.005 X Α X DU X L2/ Ι2.2、角变形的控制在焊接结构中，T形接头无论是角焊缝、部分熔透坡口焊缝和熔透坡口焊缝，焊接后均不可避免引起翼板的角变形。

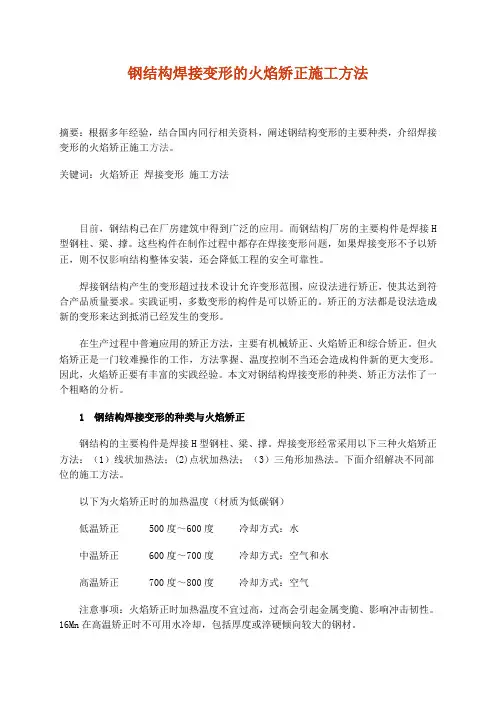

钢结构焊接变形的火焰矫正施工方法摘要：根据多年经验，结合国内同行相关资料，阐述钢结构变形的主要种类，介绍焊接变形的火焰矫正施工方法。

关键词：火焰矫正焊接变形施工方法目前，钢结构已在厂房建筑中得到广泛的应用。

而钢结构厂房的主要构件是焊接H 型钢柱、梁、撑。

这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。

焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其达到符合产品质量要求。

实践证明，多数变形的构件是可以矫正的。

矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。

在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。

但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。

因此，火焰矫正要有丰富的实践经验。

本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。

1 钢结构焊接变形的种类与火焰矫正钢结构的主要构件是焊接H型钢柱、梁、撑。

焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；(2)点状加热法；（3）三角形加热法。

下面介绍解决不同部位的施工方法。

以下为火焰矫正时的加热温度（材质为低碳钢）低温矫正 500度～600度冷却方式：水中温矫正 600度～700度冷却方式：空气和水高温矫正 700度～800度冷却方式：空气注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。

16Mn在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。

1.1翼缘板的角变形矫正H型钢柱、梁、撑角变形。

在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。

线状加热时要注意：（1）不应在同一位置反复加热；（2）加热过程中不要进行浇水。

这两点是火焰矫正一般原则。

1.2柱、梁、撑的上拱与下挠及弯曲一、在翼缘板上，对着纵长焊缝，由中间向两端作线状加热，即可矫正弯曲变形。

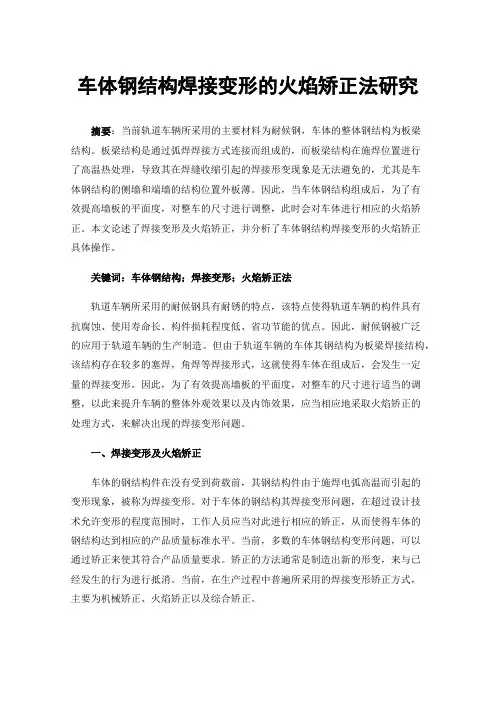

车体钢结构焊接变形的火焰矫正法研究摘要：当前轨道车辆所采用的主要材料为耐候钢，车体的整体钢结构为板梁结构。

板梁结构是通过弧焊焊接方式连接而组成的，而板梁结构在施焊位置进行了高温热处理，导致其在焊缝收缩引起的焊接形变现象是无法避免的，尤其是车体钢结构的侧墙和端墙的结构位置外板薄。

因此，当车体钢结构组成后，为了有效提高墙板的平面度，对整车的尺寸进行调整，此时会对车体进行相应的火焰矫正。

本文论述了焊接变形及火焰矫正，并分析了车体钢结构焊接变形的火焰矫正具体操作。

关键词：车体钢结构；焊接变形；火焰矫正法轨道车辆所采用的耐候钢具有耐锈的特点，该特点使得轨道车辆的构件具有抗腐蚀、使用寿命长、构件损耗程度低、省功节能的优点。

因此，耐候钢被广泛的应用于轨道车辆的生产制造。

但由于轨道车辆的车体其钢结构为板梁焊接结构，该结构存在较多的塞焊，角焊等焊接形式，这就使得车体在组成后，会发生一定量的焊接变形。

因此，为了有效提高墙板的平面度，对整车的尺寸进行适当的调整，以此来提升车辆的整体外观效果以及内饰效果，应当相应地采取火焰矫正的处理方式，来解决出现的焊接变形问题。

一、焊接变形及火焰矫正车体的钢结构件在没有受到荷载前，其钢结构件由于施焊电弧高温而引起的变形现象，被称为焊接变形。

对于车体的钢结构其焊接变形问题，在超过设计技术允许变形的程度范围时，工作人员应当对此进行相应的矫正，从而使得车体的钢结构达到相应的产品质量标准水平。

当前，多数的车体钢结构变形问题，可以通过矫正来使其符合产品质量要求。

矫正的方法通常是制造出新的形变，来与已经发生的行为进行抵消。

当前，在生产过程中普遍所采用的焊接变形矫正方式，主要为机械矫正、火焰矫正以及综合矫正。

火焰矫正作为当前车体生产过程中所采用的一种较难操作的矫正方式，对于操作过程中温度的控制、时间的掌握以及冷却方式的应用有着较为严格的要求。

当时间和温度控制以及冷却方式的使用不当时，可能会造成车体的构件变形程度更为严重。

钢结构焊接变形的火焰矫正施工方法摘要：目前，厂房建筑中对钢结构进行了大面积的应用。

而钢结构厂房将H型焊接钢柱、梁、撑作为了主要构件。

在对此类构件进行制作时，焊接变形是不可避免的问题，如果无法对焊接变形进行有效的矫正。

就会从整体上对结构的安装造成影响，还会使工程无法得到安全可靠的保障。

生产阶段最常见的矫正方式主要有机械矫正，火焰矫正以及综合矫正这三种方式。

本文根据相关经验，通过与国内相关资料的结合，对火焰矫正施工法在钢结构焊接变形中的应用进行了阐述。

关键词：钢结构；焊接；火焰矫正；施工方法矫正方法在生产阶段得到了普遍的应用，然而火焰矫正工作有着较高的操作难度，如果无法做到对方法的掌握以及对温度的控制，就会加大构件新形变的产生。

所以，对火焰矫正法的应用对实践经验有着一定的要求，本文对其进行了相关分析。

1.钢结构焊接变形的种类与火焰矫正1.火焰方法的种类所谓的火焰矫正法值得就是，在进行火焰加热的过程中，对局部的压缩所产生的塑性变形，导致冷却后的长金属纤维变得更短，也就是压缩导致的塑性变形，使金属纤维出现了一致的长短，以此来实现对变形的消除，使其能够得到矫正。

由于火焰矫正法没有复杂的操作，并且在灵活性以及速度方面有着一定的优势，因此，在实际工作中得到了广泛的应用。

在对其进行使用的过程中，需要对温度和加热位置进行良好的控制。

由于加热需要反复进行，因此，合金、钢等材料并不适用。

钢结构有着钢柱、梁、撑这三种主要的焊H型构件。

焊接变形通常会采用线状加热法、点状加热法以及三角形加热法这三种火焰方法进行矫正。

以下对各部位的施工解决方法进行了介绍。

低碳钢材质在进行火焰矫正的过程中有着如下加热温度矫正在500℃~600℃低温环境下，需要采用水进行冷却；矫正在600℃~700℃中温环境下，需要采用空气和水进行冷却；矫正在700℃~800℃高温环境下，需要采用空气进行冷却；需要注意的是：对火焰矫正法的应用尽量不要再高温环境下进行，过高的温度会导致金属变脆、对其韧性造成影响。

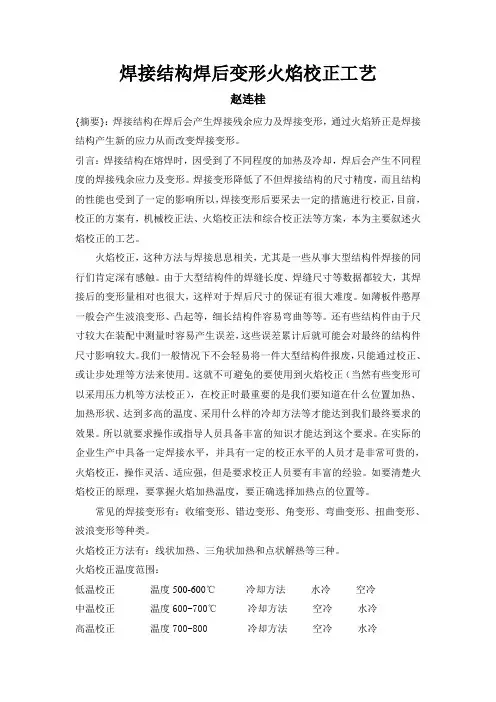

焊接结构焊后变形火焰校正工艺赵连桂{摘要}：焊接结构在焊后会产生焊接残余应力及焊接变形，通过火焰矫正是焊接结构产生新的应力从而改变焊接变形。

引言：焊接结构在熔焊时，因受到了不同程度的加热及冷却，焊后会产生不同程度的焊接残余应力及变形。

焊接变形降低了不但焊接结构的尺寸精度，而且结构的性能也受到了一定的影响所以，焊接变形后要采去一定的措施进行校正，目前，校正的方案有，机械校正法、火焰校正法和综合校正法等方案，本为主要叙述火焰校正的工艺。

火焰校正，这种方法与焊接息息相关，尤其是一些从事大型结构件焊接的同行们肯定深有感触。

由于大型结构件的焊缝长度、焊缝尺寸等数据都较大，其焊接后的变形量相对也很大，这样对于焊后尺寸的保证有很大难度。

如薄板件憨厚一般会产生波浪变形、凸起等，细长结构件容易弯曲等等。

还有些结构件由于尺寸较大在装配中测量时容易产生误差，这些误差累计后就可能会对最终的结构件尺寸影响较大。

我们一般情况下不会轻易将一件大型结构件报废，只能通过校正、或让步处理等方法来使用。

这就不可避免的要使用到火焰校正（当然有些变形可以采用压力机等方法校正），在校正时最重要的是我们要知道在什么位置加热、加热形状、达到多高的温度、采用什么样的冷却方法等才能达到我们最终要求的效果。

所以就要求操作或指导人员具备丰富的知识才能达到这个要求。

在实际的企业生产中具备一定焊接水平，并具有一定的校正水平的人员才是非常可贵的，火焰校正，操作灵活、适应强，但是要求校正人员要有丰富的经验。

如要清楚火焰校正的原理，要掌握火焰加热温度，要正确选择加热点的位置等。

常见的焊接变形有：收缩变形、错边变形、角变形、弯曲变形、扭曲变形、波浪变形等种类。

火焰校正方法有：线状加热、三角状加热和点状解热等三种。

火焰校正温度范围：低温校正温度500-600℃冷却方法水冷空冷中温校正温度600-700℃冷却方法空冷水冷高温校正温度700-800 冷却方法空冷水冷线状加热：线状加热适用于角变形的校正、焊件纵向弯曲（上拱或下拱）的校正，火焰采用中性焰，沿焊件角变形、弯曲变形位置反面进行线状加热，加热温度及加热范围根据焊件的变形量而定，切记不能超出焊缝尺寸范围。

浅谈钢结构焊接变形的火焰矫正法摘要:在实际生产中，当钢结构的焊接残余变形超过要求时,就必须进行矫正。

钢结构焊接变形主要有纵向收缩变形、横向收缩变形、弯曲变形、角变形、波浪边形等。

火焰矫正在钢结构生产中的应用非常广泛，它是利用金属热胀冷缩的物理特性，使用火焰局部加热金属件表面，金属热膨胀部分受周围冷金属的制约，不能自由变形，而产生压缩塑性变形，冷却后压缩塑性变形残留下来，引起局部收缩且在被加热处产生聚结力，使金属构件变形获得矫正。

火焰矫正加热具有局部集中性、热过程的瞬时性、热源的运动性等特点。

火焰矫正在型钢等各种材料变形的矫正中有着非常广泛的应用。

文章对火焰加热的基本参数进行了分析。

火焰矫正的加热方式有直线加热、环形加热、曲线加热等。

对钢结构焊接变形的火焰矫正法作了详细介绍。

在保证钢结构的承载能力的的条件下,设计时应该尽量采用较小的焊缝尺寸;在焊接结构中应该力求焊缝数量少,避免不必要的焊缝;安排焊缝尽可能对称与截面中性轴,或者使焊缝接近中性轴。

关键词: 焊接变形，火焰矫正，加热温度，冷却方式施工方法Abstract: in the actual production, when the steel structure of the welding residual deformation more than the requirement, it is necessary to correct. Steel structure welding deformation main have longitudinal contraction deformation, lateral contraction deformation, the bending deformation, Angle deformation, wavy edge form. The flame correction in steel structure is widely applied in production, it is to use metal heat bilges cold shrink physical properties, use local heating metal surface flame, the metal thermal expansion by the surrounding the cold metal of the constraints, not free deformation, and produce compressive deformation, after cooling compressive deformation, left over, cause local shrinkage and in the heated place produce coalescence force, the metal components deformation for correction. The flame correction with local concentration, heat heating process for the almost, the movement of the heat source, etc. The flame correction in steel various materials of deformation correction has a very wide range of applications. The article to the flame heating of the basic parameters were analyzed. The flame of the way to have a linear correction heating heating, annular heating, curve heating, etc. For steel structure welding deformation flame rectification method in detail. In order to ensure the bearing capacity of the steel structure of the conditions, design, you should try to introduce lesser weld dimension; In the welding structure should try to be less weld number, and avoid unnecessary weld; As far as possible and section are symmetrical arrangement weld neutral axis, or make weld close to neutral axis.Keywords: welding deformation, flame correction, the heating temperature, cooling method and the construction methods引言钢结构在现代工业如冶金、路桥、造船、建筑工程、机械工程中应用越来越广泛。

钢结构焊接变形的火焰矫正施工方法前言钢结构在装配和施工过程中，经常会遇到因为焊接产生的变形问题，对结构力学性能、安装和配合等方面均会产生不良的影响。

因此，控制钢结构变形，是一个重要而又实践性非常强的工程问题。

本文将介绍一种广泛使用的火焰矫正施工方法。

火焰矫正火焰矫正原理火焰矫正是利用大热源加热变形部位造成局部加热膨胀，达到局部塑性变形，进而实现变形的消除和修正。

使用此方法可以消除钢结构装配过程中因为误差产生的变形问题。

火焰矫正适用条件火焰矫正的适用条件如下：•矫正的部位应该拥有较大的曲率半径；•矫正变形应该处于中小范围内，并且是轻微的；•矫正部位的强度应该不能太低，一般应该在600MPa以上。

火焰矫正设备火焰矫正设备要求具备以下条件：•矫正器件的配备应该具有一个加热炉和一个倾斜台；•矫正部位的热源应该易于控制，并且应该包含一个自动控制系统。

火焰矫正操作步骤火焰矫正的具体步骤如下：1.确定塑性变形部位和方向；2.预热表面，必要时选择多点点火，普遍压圈进行矫正；3.真正的矫正工作开始时，应该旋转工作台，保证热源不断地持续涉及到矫正表面；4.监视热源的位置，以便准确控制变形；5.当矫正到位时，通过闭环反馈控制以红光冷却区域使温度均匀，消除应力。

火焰矫正的优点使用火焰矫正施工方法具有以下优点：1.施工工艺简单、实用；2.对变形的矫正效果明显；3.钢结构成型后，能够达到整体性的调整和优化，提高钢结构的整体质量。

火焰矫正的注意事项火焰矫正要注意以下事项：1.矫正前要检查矫正器的功能是否正常；2.使用火焰矫正的现场环境应该达到一定的安全标准；3.矫正时要避免对钢结构的其他部位产生不利影响。

结论火焰矫正是钢结构在安装过程中常用的矫正方法，其对钢结构的整体质量有重要的影响。

在使用火焰矫正的过程中，要遵循安全技术规范和操作规程。

通过矫正确保钢结构的安装准确性和安全性，能够提高钢结构的质量和稳定性。

略谈钢结构焊接变形的火焰矫正方法略谈钢结构焊接变形的火焰矫正方法【摘要】焊接在钢结构制作、安装中是关键的工序，直接影响钢结构产品的质量。

因此，钢结构焊接的质量需要大大提高，以减少产品质量的不合格率。

根据本人多年实践工作经验，结合一些相关专业知识，简略介绍阐述钢结构焊接变形的种类，结合新钢的实例，分析焊接变形的火焰矫正方法。

【关键词】钢结构；焊接变形；火焰矫正近年来，随着我国经济的快速增长和钢铁冶炼技术的不断进步以及钢结构形式的不断改良，钢结构在各行业中得到了广泛的应用。

但是钢结构在制作、安装过程中通常会出现焊接变形，如果焊接变形不及时矫正，就不仅影响钢结构的制作、安装质量，还会降低工程的平安可靠性，甚至会直接导致钢结构产品的报废。

钢结构构件的焊接变形有哪些？并简单介绍钢结构焊接变形采用的火焰矫正方法。

一、钢结构焊接变形钢结构构件焊接的剩余变形，主要分为六种：纵向收缩变形、横向收缩变形、弯曲变形、角变形、波浪边形、扭曲变形等这几种变形在钢结构制作、安装过程中一般不单独出现，而是同时出现，互相影响。

如果产生的变形超过基数设计允许变形范围，就必须设法进行校正，使其到达符合产品质量要求。

实践证明，大多数变形的构件是可以矫正的，而矫正的方法都是设法造成新的变形来到达抵消已经发生的变形。

二、钢结构焊接变形的火焰矫正目前矫正变形的的方法有两类——机械矫正低温矫正500度~600度冷却方式：水中温矫正600度~700度冷却方式：空气和水高温矫正700度~800度冷却方式：空气考前须知：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。

下面介绍型钢支撑结构的变形来说明火焰矫正方法。

3.1支撑结构的角变形在支撑结构上面纵向线状加热〔加热温度控制在670度以下〕，加热范围不要超过两个焊脚所控制的范围，所以不需用水冷却。

线状加热时需注意：〔1〕不要在同一位置反复加热；〔2〕加热过程中不能进行浇水。

这两点是火焰矫正一般原那么。

钢结构焊接变形的火焰矫正施工方法钢结构焊接变形是在焊接过程中由于热量造成的材料收缩和形状变化。

要解决这个问题，可以采用火焰矫正法。

火焰矫正是通过施加热量使焊接部位重新膨胀，然后通过冷却使其重新恢复原来的形状。

火焰矫正施工方法主要分为以下几个步骤：步骤一：确定需要矫正的焊接部位，根据焊接变形情况进行定位和标记。

步骤二：选择适当的焊接材料，一般选择和焊接材料相似的材料进行矫正。

这样可以避免由于材料差异引起的新的变形。

步骤三：进行预热。

预热的目的是提高焊接部位的温度，以减少焊接时的热影响区域和残余应力。

预热的温度和时间需要根据材料和焊接参数来确定。

步骤四：点矫正。

在需要矫正的焊接部位周围加热，使材料膨胀。

加热的方法可以使用火焰喷枪、火焰烧烤器等。

加热的时间和温度需要根据焊接材料和厚度来确定。

步骤五：矫正。

在焊接部位加热到适当温度后，使用适当的工具对焊接部位进行矫正。

可以使用锤子、顶板、液压装置等工具进行矫正。

矫正力度需要根据焊接变形情况和设备情况来确定。

步骤六：冷却。

在矫正完成后，需要将焊接部位迅速冷却。

可以使用空气冷却、水冷却等方法。

冷却的速度和方式需要根据材料和焊接参数来确定。

步骤七：检查。

矫正完成后，需要对焊接部位进行检查。

检查的重点是焊缝和周围的变形情况。

如果存在问题，可以进行修复或者重新矫正。

火焰矫正施工方法需要考虑以下几个因素：首先，需要根据焊接变形情况来选择合适的施工方法。

不同的焊接变形需要采用不同的矫正方法。

其次，要注意控制施工过程中的热量。

过高的温度和时间会引起新的变形或者材料的烧灼。

因此，在施工过程中需要控制好加热的温度和时间。

最后，要进行严格的检查和测试。

检查焊接部位的质量和矫正效果，确保焊接后的结构安全可靠。

总的来说，火焰矫正是一种有效的钢结构焊接变形修复方法。

通过合理施工和控制热量，可以有效地解决焊接变形问题，保证焊接结构的质量和安全。

钢结构焊接变形的火焰矫正施工方法（二）钢结构焊接变形是在焊接过程中产生的，主要原因是焊接热引起了材料的热膨胀和热应力，进而导致焊接件产生变形。

钢结构构件变形的矫正－火焰矫正法广东省六建集团有限公司钢结构工程分公司张健良[摘要] 着重论述火焰矫正法的工作原理和其不同的加热方式所适用的不同变形矫正，以及控制矫正效果的主要因素。

[关键词] 钢结构构件变形火焰矫正法加热钢结构工程的施工一般都可以分成两个主要施工步骤：首先是结构各类部件的预制加工，然后是钢构件的现场拼接安装。

钢构件的预制加工工作是钢结构施工过程中重要的基础部分，此项工作完成的质量对下一步的现场安装施工起着决定性的影响。

但是钢结构加工过程中构件的变形是经常出现的，其起因主要包括钢结构材料本身的变形、焊接过程中产生的变形以及构件移动堆放碰撞而产生的变形等。

针对不同的变形，可以有不同的矫正方法：如人工矫正、机械矫正、火焰矫正和混合矫正等方法。

在实际施工中如能合理地采用这些方法，将对提高工作效率、保证钢结构加工质量有着重要的作用。

本人自参加工作以来，一直从事钢结构方面的项目，经过多年的实践，发觉火焰矫正法是各矫正方法中操作要求最高、工艺最复杂的方法，也是施工中所采用的主要矫正手段。

对于加工中焊接成型的工字钢、角钢的变形以及薄板、中板由于焊接收缩而产生的凸凹变形的矫正，都是采用了火焰矫正法，火焰矫正变形一般只用于低碳钢。

其基本操作过程是先在钢构件变形处用火焰加热升温，之后通过缓慢冷却或采用大锤敲打矫正变形。

按火焰加热方式的不同，可分成三种形式：点状加热、线状加热和三角加热，分别使用于矫正各类不同形式的变形。

其矫正原理如下：根据金属热胀冷缩的物理性能，当钢材受热时将会在1.2×10－5℃的线膨胀率向各个方向伸长，当冷却到原来温度时，除收缩到未加热时的长度外，钢材还将会继续按 1.48×10－6℃的收缩率继续收缩一部分于是导致收缩后的长度比加热前有所缩短。

因而通过对变形的凸面处适当位置进行火焰加热升温，利用冷却时产生的内部强大的冷缩应力，促使材料的内部纤维受拉生塑性收缩，从而矫正变形。

2024年钢结构焊接变形的火焰矫正施工方法目前，钢结构已在厂房建筑中得到广泛的应用。

而钢结构厂房的主要构件是焊接H型钢柱、梁、撑。

这些构件在制作过程中都存在焊接变形问题，如果焊接变形不予以矫正，则不仅影响结构整体安装，还会降低工程的安全可靠性。

焊接钢结构产生的变形超过技术设计允许变形范围，应设法进行矫正，使其达到符合产品质量要求。

实践证明，多数变形的构件是可以矫正的。

矫正的方法都是设法造成新的变形来达到抵消已经发生的变形。

在生产过程中普遍应用的矫正方法，主要有机械矫正、火焰矫正和综合矫正。

但火焰矫正是一门较难操作的工作，方法掌握、温度控制不当还会造成构件新的更大变形。

因此，火焰矫正要有丰富的实践经验。

本文对钢结构焊接变形的种类、矫正方法作了一个粗略的分析。

1、钢结构焊接变形的种类与火焰矫正钢结构的主要构件是焊接H型钢柱、梁、撑。

焊接变形经常采用以下三种火焰矫正方法：（1）线状加热法；(2)点状加热法；（3）三角形加热法。

下面介绍解决不同部位的施工方法。

以下为火焰矫正时的加热温度（材质为低碳钢）低温矫正500度～600度冷却方式：水中温矫正600度～700度冷却方式：空气和水高温矫正700度～800度冷却方式：空气注意事项：火焰矫正时加热温度不宜过高，过高会引起金属变脆、影响冲击韧性。

16Mn在高温矫正时不可用水冷却，包括厚度或淬硬倾向较大的钢材。

1.1翼缘板的角变形矫正H型钢柱、梁、撑角变形。

在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下），注意加热范围不超过两焊脚所控制的范围，所以不用水冷却。

线状加热时要注意：（1）不应在同一位置反复加热；（2）加热过程中不要进行浇水。

这两点是火焰矫正一般原则。

1.2柱、梁、撑的上拱与下挠及弯曲一、在翼缘板上，对着纵长焊缝，由中间向两端作线状加热，即可矫正弯曲变形。

为避免产生弯曲和扭曲变形，两条加热带要同步进行。

可采取低温矫正或中温矫正法。

钢结构焊接变形的火焰矫正施工方法钢结构的焊接变形是在焊接过程中由于热影响造成的，主要表现为变形、残余应力等。

为了保证焊接后的结构几何稳定性和结构性能，需要对焊接变形进行矫正。

火焰矫正是一种常用的焊接变形矫正方法，本文就钢结构焊接变形的火焰矫正施工方法进行详细介绍。

一、火焰矫正原理火焰矫正是通过局部加热和冷却来改变焊接结构的温度场分布，从而消除或减小焊接变形。

焊接变形是由于焊接热输入引起的短期温度差异导致的，通过控制和利用火焰矫正，可以使焊缝附近的临时热作用区域发生冷却收缩，从而矫正焊接变形。

二、火焰矫正施工步骤1. 研究分析焊接变形特点首先需要通过对焊接变形的特点进行研究和分析，确定焊接变形的类型、程度和主要分布区域，从而制定合理的矫正方案。

2. 建立火焰矫正于焊接变形的关系根据焊接变形的特点，研究并建立火焰矫正与焊接变形的相关关系，确定火焰矫正的焊接工艺参数，如加热时间、加热速度、加热位置等。

3. 确定火焰矫正的矫正方向和力量大小在进行火焰矫正之前，需要明确矫正的方向和力量大小，根据焊接变形的分布情况和要求，合理调整焊接工艺参数，确保焊接变形得到有效的矫正。

4. 进行焊接变形矫正根据确定的焊接工艺参数和矫正方向，进行焊接变形的热处理。

通常情况下，焊接变形矫正时需要先加热焊缝附近的区域，然后迅速利用钢结构的导热性和冷却速度使加热区域迅速冷却，从而实现焊接变形的矫正。

5. 检测和评估矫正结果完成焊接变形矫正后，需要对矫正结果进行检测和评估，确定矫正效果是否符合要求。

可以通过测量焊接变形的尺寸和形状，进行形变测试和应力测试等方法来评估矫正结果。

三、火焰矫正的注意事项1. 控制焊接变形的程度在进行焊接变形矫正时，需要严格控制焊接变形的程度。

过度的热处理可能会导致焊接区域的组织性能发生变化，甚至引起裂纹等问题。

因此，在进行火焰矫正之前，需要仔细研究和分析焊接变形的特点，并确保焊接变形的矫正在可接受的范围内。
