华为OLT-ONU设备开局配置文档（步骤）一、OLT配置：display ont autofind all //显示当前OLT下所有未注册ONUinterface epon 0/1 进入PON口ont add 05 mac-auth 0025-9EA3-A2B7 snmp ont-lineprofile-id 20 des BXJ_WCLS_5626注册ONT 设备(A代表PON口B代表子接口)ont ipconfig 015 ip-address 172.21.56.178 mask 255.255.255.0 gateway 172.21.56.1 manage-vlan 12 ont multicast-mode A B ctc 配置管理地址#service-port vlan 12 epon 0/1/7ont 1 multi-service user-vlan 12 tag-transform translateservice-port vlan 2750 epon 0/1/7 ont 1 multi-service user-vlan 2750 tag-transform translateservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1113 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1114 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1115 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1116 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1117 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1102 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1103 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1104 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1105 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1106 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1107 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1108 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1109 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1110 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1111 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1112 tag-transform default二、通过管理地址进入ONT设备配置：terminal user name buildrun_new_password srxadmin *[%_-FHL1GF99IZ8OV4$0Q:0(:*1、创建VLAN：vlan 12 smartvlan 1097 to 1112 muxvlan 2750 standardport vlan 12 0/0 1 （OLT已经下发）port vlan 1097 to 1112 0/0 1port vlan 2750 0/0 12、<h831vesc-0>interface emu 0esc digital 0 available-level high-levelesc digital 1 available-level high-levelesc digital 2 available-level high-levelesc digital 3 available-level high-level3、配置数据端口信息：service-port 0 vlan 1113 eth 0/1/1 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 1 vlan 1098 eth 0/1/2 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 2 vlan 1099 eth 0/1/3 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 3 vlan 1100 eth 0/1/4 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 4 vlan 1101 eth 0/1/5 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 5 vlan 1102 eth 0/1/6 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 6 vlan 1103 eth 0/1/7 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 7 vlan 1104 eth 0/1/8 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 8 vlan 1105 eth 0/1/9 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 9 vlan 1106 eth 0/1/10 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 10 vlan 1107 eth 0/1/11 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 11 vlan 1108 eth 0/1/12 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 12 vlan 1109 eth 0/1/13 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 13 vlan 1110 eth 0/1/14 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 14 vlan 1111 eth 0/1/15 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 15 vlan 1112 eth 0/1/16 multi-service user-vlan untagged rx-cttr 6 tx-cttr 63、配置SNMP:snmp-agent local-engineid 800007DB0300259EA59106snmp-agent community read publicsnmp-agent community write privatesnmp-agent community read srwgzx&readsnmp-agent community write srwgzx&writesnmp-agent target-host trap-hostname 1MTU.218.64.170.2 address 218.64.170.2 udp-port 161 trap-paramsname 1MTU.218.64.170.2snmp-agent target-host trap-paramsname 1MTU.218.64.170.2 v1 securityname huaweisnmp-agent trap enable standard二、配置语音：1、interface vlanif12ip address 172.21.56.172 255.255.255.02、voipip address media 172.21.7.172 172.21.7.1ip address signaling 172.21.7.1723、<h248-0>interface h248 0if-h248 attribute mgip 172.21.191.89 mgport 2944 transfer udpif-h248 attribute primary-mgc-ip1 192.168.253.2 primary-mgc-port 2944mgc-domain-name1 286ED461CB09-BGWif-h248 attribute secondary-mgc-ip1 192.168.253.6 secondary-mgc-port 2944if-h248 attribute mg-media-ip1 172.21.191.89 MIDtype domainNameif-h248 attribute profile-index 6if-h248 attribute domainName 286ED461CB09tid-format pstn prefix USERmg-ringmode add 0 10 26mg-software parameter 2 2mg-software parameter 13 14、pstnportpstnport attribute set 0/2/1 clip-reverse-pole-pulse enablepstnport attribute set 0/2/2 clip-reverse-pole-pulse enablepstnport attribute set 0/2/3 clip-reverse-pole-pulse enablepstnport attribute set 0/2/4 clip-reverse-pole-pulse enablepstnport attribute set 0/2/5 clip-reverse-pole-pulse enablepstnport attribute set 0/2/6 clip-reverse-pole-pulse enablepstnport attribute set 0/2/7 clip-reverse-pole-pulse enablepstnport attribute set 0/2/8 clip-reverse-pole-pulse enablepstnport attribute set 0/2/9 clip-reverse-pole-pulse enablepstnport attribute set 0/2/10 clip-reverse-pole-pulse enablepstnport attribute set 0/2/11 clip-reverse-pole-pulse enablepstnport attribute set 0/2/12 clip-reverse-pole-pulse enablepstnport attribute set 0/2/13 clip-reverse-pole-pulse enablepstnport attribute set 0/2/14 clip-reverse-pole-pulse enablepstnport attribute set 0/2/15 clip-reverse-pole-pulse enable pstnport attribute set 0/2/16 clip-reverse-pole-pulse enable5、esl usermgpstnuser add 0/2/1 0 terminalid 1000mgpstnuser add 0/2/2 0 terminalid 1001mgpstnuser add 0/2/3 0 terminalid 1002mgpstnuser add 0/2/4 0 terminalid 1003mgpstnuser add 0/2/5 0 terminalid 1004mgpstnuser add 0/2/6 0 terminalid 1005mgpstnuser add 0/2/7 0 terminalid 1006mgpstnuser add 0/2/8 0 terminalid 1007mgpstnuser add 0/2/9 0 terminalid 1008mgpstnuser add 0/2/10 0 terminalid 1009mgpstnuser add 0/2/11 0 terminalid 1010mgpstnuser add 0/2/12 0 terminalid 1011mgpstnuser add 0/2/13 0 terminalid 1012mgpstnuser add 0/2/14 0 terminalid 1013mgpstnuser add 0/2/15 0 terminalid 1014mgpstnuser add 0/2/16 0 terminalid 10156、ip route-static 172.21.0.0 255.255.255.0 172.21.7.1ip route-static 192.168.253.0 255.255.255.0 172.21.7.1GPON常用操作命令一、OLT1.进入MA5680T后进入终端配置模式进行操作，进入此模式的方法为：MA5680T>enableMA5680T#configMA5680T(config)#2.查看自动发现的ONUMA5680T(config)#display ont autofind all3.查看端口下ONU的状态MA5680T(config)#interface gpon（框/槽）MA5680T(config-if-gpon-0/1)#display ont info（口）all如：需要查看0/1/2端口下的ONU状态：MA5680T(config)#interface gpon 0/1MA5680T(config-if-gpon-0/1)#display ont info 2 all------------------------------------------------------------------------------框/槽/端口ONT序列号控制运行配置匹配0/1/248575443A6A3AE42 激活在线正常匹配0/ 1/2148575443AA35C742 激活在线正常匹配0/ 1/2248575443A7F79942 激活在线正常匹配4.查看ONU的详细信息（ONU最近上下线的时间及原因等信息）：MA5680T(config)#interface gpon（框/槽）MA5680T(config-if-gpon-0/1)#display ont info （口）（ONT ID）如：查看0/1/2端口下ONT ID为的信息：MA5680T(config)# interface gpon 0/1MA5680T(config-if-gpon-0/1)#display ont info 0 0框/槽/端口: 0/1/0ONT编号: 0控制标志:激活运行标志:在线配置状态:正常匹配状态:匹配DBA方式: SRONT测距距离(m): 4316ONT电池状态: -认证方式: SN认证序列号: 3230313115B47442 (2011-15B47442) 管理模式: SNMP隔离状态:正常描述: ONT_NO_DESCRIPTION 最后一次下线原因: LOS最后一次上线时间: 2011-06-12 23:44:42 最后一次下线时间: 2011-06-12 23:44:37最后一次dying gasp时间: 2011-06-08 19:42:47二、ONU1.查看端口状态：查看MA5626下端口的状态：若端口为激活则已经打开，若为去激活则为关闭MA5626(config)#display board 0/1 1FE自协商自协商100自协商全双工关激活在线2FE自协商自协商自协商关激活离线3FE自协商自协商自协商关激活离线4FE自协商自协商自协商关激活离线5FE自协商自协商自协商关激活离线6FE自协商自协商自协商关激活离线7FE自协商自协商自协商关激活离线8FE自协商自协商自协商关激活离线2.关闭或打开端口MA5626(config)# interface eth 0/1MA5626(config-if-eth-0/1)#undo shutdown ( 端口号)打开端口MA5626(config-if-eth-0/1)#shutdown (端口号)关闭端口用手机扫此二维码继续阅读:分享到：使用一键分享，轻松赚取财富值，了解详情嵌入播放器：(450*500pix) (630*500pix)预览复制窗体顶端窗体底端你可能喜欢华为ONU配置华为MA5680T OLT设备常见故障终端手册故障处理手册华为GPON 配置Wireshark使...华为新建ONU数据配置 2页免费华为ONU数据配置 5页免费华为OLT_ONU开局配置 4页1财富值华为HG850a(ONU) 配置手册(SIP) 11页免费华为GPON ONU配置指引 21页 2财富值更多与“华为ONU配置”相关的文档>>华为EPON OLT MA5680T产品介绍 38页免费华为SmartAX MA5680T光接入解决方案宣... 10页免费华为MA5680T 产品描述(V800R007C... 99页 10财富值华为OLT-MA5680T产品介绍 37页 2财富值华为MA5680T支持的单板 2页免费更多与“华为MA5680T”相关的文档>>EPON-OLT设备简介 66页免费OLT设备 27页免费OLT设备型号大全 27页免费OLT设备 27页免费OLT设备型号大全 27页免费更多与“OLT设备”相关的文档>>ADSL常见经典故障暂无评价4页免费硬盘常见故障与维护暂无评价1页免费uv上光常见故障暂无评价3页免费Word 常见故障4页免费打印机常见故障及排除方法暂无评价22页免费更多与“常见故障”相关的文档>>王老吉2010年终端标准手册 63页免费蒙牛终端标准陈列手册 38页免费可口可乐终端生动化手册 26页免费《终端管理手册》1.0精简本 21页免费渠道及终端运营业手册 17页免费更多与“终端手册”相关的文档>>电脑硬件常见故障处理速查手册 23页免费电脑硬件常见故障处理速查手册 16页免费VRP 5.3故障处理手册VPN篇01-第1章L... 43页免费01-华为BTS3012故障处理手册 52页免费VRP 5.3故障处理手册路由篇第9章组播VP... 18页免费更多与“故障处理手册”相关的文档>>华为GPON配置说明 7页免费华为GPON配置 7页1财富值华为GPON OLT 组播业务配置 65页 2财富值华为GPON OLT VLAN配置 21页 1财富值华为GPON配置脚本 2页免费更多与“华为GPON配置”相关的文档>>Wireshark使用教程用户手册 87页免费Wireshark使用教程 87页免费Wireshark使用教程2011年DOC版 90页免费Wireshark简明使用教程 14页 1财富值51CTO下载-Wireshark使用教程 75页免费更多与“Wireshark使用教程”相关的文档>>©2013 Baidu 使用百度前必读 | 文库协议用手机扫此二维码：쎗*当前选择了字，最多支持70字。
烽火网管基本操作
1、查找对应的OLT
网管主页资源—查找对象
在查找对象中有三种查找形式：OLT管理IP，OLT名称，OLT类型
2、查找对应的光猫
网管主页资源—查询ONU
在查询ONU有三种形式可查询：逻辑标识（209工单），密码（209工单去掉20），物理地址（光猫的SN码）
查到此ONU后右键选择定位到ONU列表
3、查询告警
告警分为当前告警和历史告警
查看ONU的告警：找到对应的ONU，右键选中当前告警/历史告警
查看端口的告警：找到对应的槽位和pon口，右键选中当前告警/历史告警
4、查看ONU的光功率
方法一：选中ONU，右键选中业务配置—光模块参数信息
方法二：选中ONU，点击右下角查看详情
选择ONU状态回调信息—光模块参数信息
OLT脱管告警
在网管主页面，右上角处红色灯旁显示数字为脱管OLT的数量，点击此红灯，能查看当前脱管的OLT信息。
华为O L T配置H G U技术指导书本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March华为OLT配置HGU 技术指导书文档摘要：HGU在华为OLT上的配置,注册以及简单的单播和组播的业务一、登陆OLT使用telnet登陆：telnet 182.125.101.108User: huaweiPassword:huawei123进入配置模式HuaWeiGpon>enableHuaWeiGpon#config二、配置模板（1）建立srvprofile模板Srvprofile模板：相当于中兴OLT的ONU type，可以设置ONU有几个uni 口，几个语音pots口等，在建立模板之前我们可以先查看其他人在OLT上建立好的模板，如果没有你想要的模板再自己创建。
查看已有srvprofile模板：HuaWeiGpon(config)#display ont-srvprofile gpon allHuaWeiGpon(config)#display ont-srvprofile gpon profile-id 1 查看具体模板创建srvprofile模板：HuaWeiGpon(config)#ont-srvprofile gpon profile-id 19HuaWeiGpon(config-gpon-srvprofile-19)#ont-port eth 4 pos 2//设置ont有几个uni口HuaWeiGpon(config-gpon-srvprofile-19)#port vlan eth 1 2100//划分ont的端口VLANHuaWeiGpon(config-gpon-srvprofile-19)#commit（2）建立DBA模板HuaWeiGpon(config)#dba-profile add profile-id 40type1 fix 102400(绑定固定带宽100M)---------------------------------------------Command of config Mode:---------------------------------------------profile-name DBA profile nametype1 Fixed bandwidthtype2 Assured bandwidthtype3 Assured bandwidth, Maximum bandwidthtype4 Maximum bandwidthtype5 Fixed bandwidth, Assured bandwidth, Maximum bandwidth 可以看到DBA模板有5中type：type1：只绑定固定带宽type2：只绑定保证带宽type3：绑定保证带宽和最大带宽type4：只绑定最大带宽type5：绑定固定带宽、保证带宽、最大带宽（3）建立lineprofile模板Lineprofile模板：创建tcont，gemport，并且绑定DBA模板（带宽）查看lineprofile模板：HuaWeiGpon(config)#display ont-lineprofile gpon allHuaWeiGpon(config)#display ont-lineprofile gpon profile-id 2//查看具体模板信息修改已有的lineprofile模板，把需要的vlan加入模板中：HuaWeiGpon(config)#ont-lineprofile gpon profile-id 25HuaWeiGpon(config-gpon-lineprofile-25)#gem mapping 1 6 vlan 1007//1指的是gem index，0指的是mapping index，一个模板中只能有一个gem indexHuaWeiGpon(config-gpon-lineprofile-25)#commit创建lineprofile模板：HuaWeiGpon(config)#ont-lineprofile-gpon profile-id 20HuaWeiGpon(config-gpon-lineprofile-25)#tcont 1 dba-profile-id 20//添加tcont绑定dbaHuaWeiGpon(config-gpon-lineprofile-25)#gem add 1 eth tcont 1//将tcont与gem port 1绑定HuaWeiGpon(config-gpon-lineprofile-25)#gem mapping 1 0 vlan 1003//gem mapping 添加 vlan 1 0指的是1号tcont，vlan序号HuaWeiGpon(config-gpon-lineprofile-25)#gem mapping 1 1 vlan 1004//gem mapping 添加 vlanHuaWeiGpon(config-gpon-lineprofile-25)#gem mapping 1 2 vlan 2008//gem mapping 添加 vlanHuaWeiGpon(config-gpon-lineprofile-25)#commit 注意要存储一个gemport对应一个FE口，hgu只有一个虚端口，所以所有mapping只能都加到一个gemport中（4）注册ONT查看未注册ont：HuaWeiGpon(config)#display ont autofind all注册ont：HuaWeiGpon(config)##interface gpon 0/1//进入1号pon板HuaWeiGpon(config-if-gpon-0/1)#ont confirm 1 (ontid 14) sn-auth 4857544365778904 omci ont-lineprofile-id 20 ont-srvprofile-id 20//1为pon口修改ont绑定的模板：HuaWeiGpon(config-if-gpon-0/1)#ont modify 1 7 ont-lineprofile-id 5//2号pon口7号ONU 修改为ont-lineprofile-id 5删除ont：如果一个ont创建了service-port，要删除这个ont，必须先删除掉这个ont上所有的service-portHuaWeiGpon(config-if-gpon-0/1)#ont delete 1 8//删除2号pon口8号ont（5）vlan加入上联口和虚口HuaWeiGpon(config)#vlan 1003 smart//建立vlan 1003HuaWeiGpon(config)#port vlan 1003 0/7 0//将vlan加入上联口1创建service-port（单播）：HuaWeiGpon(config)#service-port vlan 2510 gpon 0/1/1 ont 2 gemport 1 multi-service user-vlan 2510//vlan 加入ont pon 与gemport绑定，其中gpon 0/1/0 指的分别是机框，1号槽位，1号pon口删除service-port：如果一个ont创建了service-port，要删除这个ont，必须先删除掉这个ont上所有的service-portHuaWeiGpon(config)#undo service-port port 0/1/0 ont 9 gemport 1 user-vlan 1003 //删除1号槽位1号pon口9号ONU gemport1中的1003 vlanHuaWeiGpon(config)#undo service-port all//删除所有的olt上所有的service-port（6）组播配置创建业务vlanHuaWeiGpon (config)#vlan 2008 smart上联口加入业务vlanHuaWeiGpon (config)#port vlan 2008 0/7 2//上联口7号板卡2号上联口加入组播vlan创建组播vlanHuaWeiGpon (config)#multicast-vlan 2008//创建组播vlanHuaWeiGpon (config)#multicast-vlan 2008HuaWeiGpon (config-mvlan 2008)#igmp mode proxy//配置olt igmp modeHuaWeiGpon (config-mvlan 2008)#igmp version v2//配置olt igmp versionHuaWeiGpon (config-mvlan 2008)#igmp program add ip 229.1.1.1//建立组播源HuaWeiGpon (config-mvlan 2008)#igmp program add batch 229.1.1.1 to-ip 229.1.1.10//建立一个范围的组播源绑定组播vlan与上联口HuaWeiGpon (config-mvlan 2008)#igmp default uplink-port 0/7/2创建service-portHuaWeiGpon(config)#service-port vlan 2008 gpon 0/1/1 ont 2 gemport 1 multi-serviceuser-vlan 2008//Pon 口、ONT加入vlan（与单播相同）Service-port 加入igmpHuaWeiGpon(config)#display service-port all//查看service-port的indexHuaWeiGpon (config-btv)#igmp user add service-port 100//将单播vlan的index加入到组播中配置组播vlan memberHuaWeiGpon (config)#multicast-vlan 2008HuaWeiGpon (config-mvlan 2008)#igmp multicast-vlan member service-port 100配置ont端口组播vlanHuaWeiGpon (config-gpon-srvprofile-20)#port multicast-vlan eth 1 2008设置ont的组播模式HuaWeiGpon (config-if-gpon-0/1)#ont multicast-mode 3 1 igmp-snooping（7）QOS增加一个ont的流分类规则，precedenceHuaWeiGpon (config)#classification 88HuaWeiGpon (config-classification-profile-88)#rule add precedence 1 queue-mapped 3 ethernet prioritymark 7 condition-num 1绑定QOS规则到ont-srvprofileHuaWeiGpon (config-gpon-srvprofile-20)#port classification eth 1 profile-id 88 将traffic table绑定到虚端口上HuaWeiGpon (config)#service-port vlan 1500 gpon 0/2/3 ont 1 multi-service user-vlan 1500 inbound traffic-table index 13 outbound traffic-table index 13。
网管、OL T配置语音业务操作说明本文档仅用于说明网管、OLT配置语音业务的简单操作说明，具体网管操作说明和OLT 命令行操作说明，请参考相关手册。
Step1：创建语音业务相关模板。
打开网管界面，选择OLT网元，右键点击该网元，在下拉列表中选择EPON配置->模板管理，需要配置VOIP IP模板、VOIP VLAN模板、VOIP协议模板（根据使用协议，选择H.248/MGCP/SIP）、VOIP传真模板。
VOIP IP模板：选择VOIP IP模板后，在弹出的对话框中，点击创建，出现如下新增VOIP IP模板对话框。
模板名称：建议使用Static、DHCP或PPPoE，并同IP地址模式对应，便于识别；语音IP和管理IP关系：建议使用默认的相互独立；IP地址模式：根据实际使用要求选择静态分配、DHCP和PPPoE，静态分配方式下需要输入默认网关、首要DNS服务器（可选）。
对应的OLT命令行：ZXAN(config)#eponZXAN(config-epon)#voip-ip profile static relation independent mode static gateway 10.63.172.254 dns 0.0.0.0ZXAN(config-epon)#voip-ip profile DHCP relation independent mode dhcpZXAN(config-epon)#voip-ip profile PPPoE relation independent mode pppoe pppoe-mode autoVOIP VLAN模板：选择VOIP VLAN模板后，在弹出的对话框中，点击创建，出现如下创建VOIP VLAN 模板对话框。
模板名称：建议使用vlan_vid，vid同CVLAN对应，便于识别；标签模式：目前仅支持标签方式，建议使用默认的标签方式；CVLAN：使用VOIP VLAN；优先级：根据实际需求，建议使用最高优先级7。

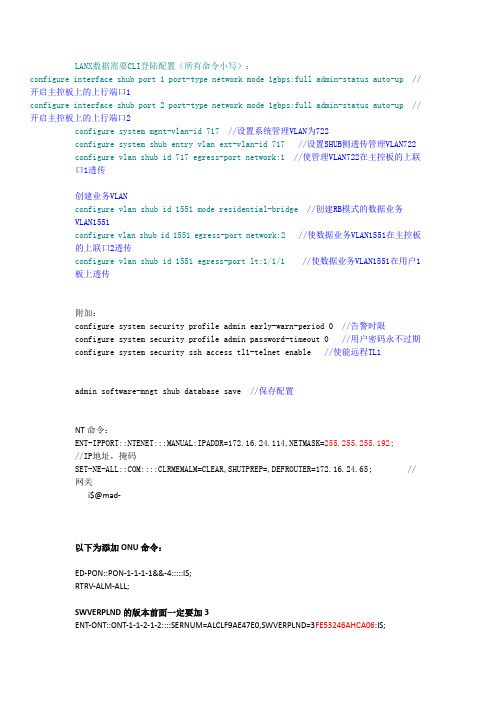

LANX数据需要CLI登陆配置（所有命令小写）：configure interface shub port 1 port-type network mode 1gbps:full admin-status auto-up //开启主控板上的上行端口1configure interface shub port 2 port-type network mode 1gbps:full admin-status auto-up //开启主控板上的上行端口2configure system mgnt-vlan-id 717 //设置系统管理VLAN为722configure system shub entry vlan ext-vlan-id 717 //设置SHUB侧透传管理VLAN722configure vlan shub id 717 egress-port network:1 //使管理VLAN722在主控板的上联口1透传创建业务VLANconfigure vlan shub id 1551 mode residential-bridge //创建RB模式的数据业务VLAN1551configure vlan shub id 1551 egress-port network:2 //使数据业务VLAN1551在主控板的上联口2透传configure vlan shub id 1551 egress-port lt:1/1/1 //使数据业务VLAN1551在用户1板上透传附加：configure system security profile admin early-warn-period 0 //告警时限configure system security profile admin password-timeout 0 //用户密码永不过期configure system security ssh access tl1-telnet enable //使能远程TL1admin software-mngt shub database save //保存配置NT命令：ENT-IPPORT::NTENET:::MANUAL:IPADDR=172.16.24.114,NETMASK=255.255.255.192;//IP地址，掩码SET-NE-ALL::COM::::CLRMEMALM=CLEAR,SHUTPREP=,DEFROUTER=172.16.24.65; //网关i$@mad-以下为添加ONU命令：ED-PON::PON-1-1-1-1&&-4:::::IS;RTRV-ALM-ALL;SWVERPLND的版本前面一定要加3ENT-ONT::ONT-1-1-2-1-2::::SERNUM=ALCLF9AE47E0,SWVERPLND=3FE53246AHCA06:IS;。
大视频业务华为OLT局数据配置文档本指导书只适用于华为OLT部署组播，操作时注意事项如下：1）山西移动规划IPTV业务（含魔百盒）外层VLAN范围为：3900~3949，组播VLAN为2106。
2）配置时检查VLAN为3900~3949是否已经创建，如果已创建则不用重复操作；检查VLAN 2106是否已经创建，如果已创建则不用重复操作。
3）IPTV外层VLAN 3900~3949属性只能为stacking，组播VLAN 2016属性只能为common。
4）各地市在现网部署时，务必提前找一台OLT进行测试，确保对现网已开通的魔百盒业务无影响后再进行批量部署。
OLT组播复制点下移数据配置指导：第一步：增加组播VLANvlan 2106 smart//增加组播VLAN 2106，全省组播VLAN统一规划为2106。
port vlan 2106 0/18 0//在OLT上行口透传组播VLAN，注意上行端口信息必须核实准确。
第二步：增加IPTV外层VLANvlan 3900 to 3949 smart//增加IPTV外层VLAN 3900~3949。
vlan attrib 3900 to 3949 stacking//配置IPTV外层VLAN属性为stacking。
port vlan 3900 to 3949 0/18 0//在OLT上行口透传IPTV外层VLAN，注意上行端口信息必须核实准确。
第三步：配置组播参数btvigmp query-offline-user enableigmp encapsulation ipbtvmulticast-vlan 2106igmp version v2igmp mode proxyigmp program add batch ip 224.30.30.1 to-ip 224.30.30.254igmp program add batch ip 224.30.31.1 to-ip 224.30.31.254igmp uplink-port 0/18/0//配置组播上行口，注意上行端口务必要配置正确。
一、 OLT配置规范1、OLT设备命名：格式统一为OLT+局点名称+设备类型+台数例：OLT-851-HW5680T-A说明：OLT:此设备为OLT851：局点简称。
如果局点没有简称，使用中文名称第一个字母的缩写，如果是外县局点，需要在局点前加上外县中文名称的全拼，第一个字母大写：例：OLT-DH-ErDaoJie-HW5680T-A表示：OLT-德惠-二道街-第一台华为5680THW5680T:设备类型-华为5680T，A：代表本局第一台此类设备，如果继续增加相同类型的设备命名为B，以此类推。
如果客户有自己的命名规范，请按照客户的规范进行命名，如果客户没有规范，一定要按照此规范命名。
2、OLT上行互连接口命名：格式统一为TO+对端局点名称+对端设备名称+对端设备端口+互连VLAN例：TO-851-S8508-G2/1/1-VLAN4000说明：TO:固定格式，大写851：局点简称。
如果局点没有简称，使用中文名称第一个字母的缩写，如果是外县局点，需要在局点前加上外县中文名称的简写：例：DH-EDJ 表示：德惠市-二道街局S8508：互连设备类型G2/1/1:设备互连端口VLAN4000：互联VLAN3、VLAN命名：格式统一为 TO+VLAN业务类型拔号：PPPOE 语音：VOICE 管理：ADMIN如果网管和语音使用同一个VLAN，需要两个同时描述例：TO-VOICE-ADMIN说明：如果网管和语音使用同一个VLAN，需要两个同时描述4、增加ONU时的描述规范：TO+小区名称+楼栋号+单元号+楼层号+设备类型+业务类型例：TO-GuangMinXiaoQu-2D-3DY-4C-5620E-VD说明：TO:固定格式，大写GuangMinXiaoQu：小区名称简称,第一个字母大写。
2D : 2栋如果3DY：3单元（如果小区没有单元，就以3M命名）4C：4层5620E：设备类型V：语音D：数据3M：3门5、所有的配置模板统一要求：DBA模板号：100 类型-TYPE3、固定10M 、最大100M。
第一部分烽火AN5516-01设备入网基本配置模板1、 P ON 设备命名AN5516-01:hostname EEEEEBB-AAAANN名称前六位表示设备型号、中间以拼音表示设备所在分公司-业务区、最后二位表示序号。
具体格式如下： EEEEEBB-AAAANN设备型号分公司-业务区序号由于烽火设备名称只能支持20个字符，尽量使用简称。
例：AN5516SQ_xidan_olt_3//三区西单5516-olt-32、 系统设置AN5516-01：无3、 网管地址设置➢ Admin\service#setmanagevlannamexxxvid9inputport19:2,20:2tagged(网管vlan)➢ Admin\service#setmanagevlannamexxxip(配置管理ip) 例：xinfadi_olt_3\service#showmanagevlanall managevlanconfig VLANname:guanli VLANID:9文档类型配置规范版本号 V6.0 编制人 步旸 审核人 赵欣磊 最后更新2010-10-29GatewayMacaddress:00:0a:c2:20:fe:dbTaggedPorts:19:2,20:2UntaggedPorts:4、系统时间系统时间设置可通过网管侧的检查物理配置和系统校时实现，不需要在设备上进行人工操作。
5、环境监控设置系统默认设置，无需人为操作。
查看命令：主控盘根目录下Admin#showrunning-config显示:settemperaturethreshmax0.00min0.00Sethumiditythreshmax0.00Setacvthreshmax0.00min0.00Setdcvthreshmax0.00min0.00Setbatterythresh0.006、PON设备默认路由设置无7、PON设备上联端口设置初始配置时，按照工单要求配置上联接口，一般默认将19:2和20:2配置成group 组1，同时将上联接口的19:2和20:2配置为1000m，全双工，自动关闭自协商模式。
GFA6900开通配置本开通文档适用于鹏博士集团故障定位方案配置，即配置采用灵活QINQ，OLT每个PON口一个外层vlan，同一PON口下每个ONU的每个端口一个内层vlan（本配置说明使用11-1546作为内层vlan）：商业用户使用单层vlan。
一、设备初始化配置1、为OLT加电正常情况下，从串口界面能看到OLT启动的过程2、进入view节点GFA6900> *//在串口界面下按ENTER键就可以直接进入view节点；3、进入config节点GFA6900>enable *//进入配置节点4、更改vlan模式（OLT的vlan模式默认为dot1q，当使用灵活qinq时需要改为stack模式）GFA6900(config)#vlanmode stack *//更改vlan模式为双层标签识别模式5、上联口链路聚合（如有需要、上联可以做链路聚合），并使能上联的nni属性（端口是NNI属性时，可以识别双层VLAN）I、同板卡千兆上联口做聚合（以上联在5槽1-4口做链路聚合为例）GFA6900(config)#interface trunk uplink *//创建名为uplink的聚合组GFA6900 (trunk-uplink)#grouping 5/1-4*//将5槽位的1-4口加入到名为uplink的聚合组里GFA6900 (trunk-uplink)#vlan stack nni enable *//使能上联的nni属性，修改后端口可以识别上行加上的外层标签II、不同板卡上联口做聚合（以6槽、9槽万兆上联口做聚合为例）GFA6900(config)#interface trunk uplink *//创建名为uplink的聚合组GFA6900((trunk-uplink))#grouping 6/5,9/5 *//将6槽和9槽的万兆口加入到名为uplink的聚合组里GFA6900 (trunk-uplink)#vlan stack nni enable *//使能上联的nni属性，修改后端口可以识别上行加上的外层标签6、开启超长帧，OLT上使用QINQ后，数据帧会在802.1Q报文的基础上再加上4个字节的封装，不开启超长帧会致使部分报文丢失。
远程进行登录到OLTtelnet 1.59.116.98 青龙山登陆到C模式telnet 1.59.116.106 龙凤用户名：isadmin密码：ans#150查看命令在下面数据之前加上info就可以查看查看告警信息：维护时登录到telnet 1.59.116.98 1023 登陆到T模式用户名：SUPERUSER密码：ANS#150架/框/板/口/ONT（interface）/ONTCARD（slot）/ONTENET（uni）1/1/1/4/39/1/1创建1架1框1板1口的第一个onu,并且版本设置为3FE53217AOCI30 (SERNUM这一项必须在ALCL后加冒号)configure equipment ont interface 1/1/1/4/39 sw-ver-pland 3FE53217AOCI30 sernum ALCL:F8B1D9F0 voip-allowed enable enable-aes enable fec-up disable 注：S/N进行注册configure equipment ont interface 1/1/1/4/39 sw-ver-pland 3FE53217AOCI30 subslocid LF11103 voip-allowed enable enable-aes enable fec-up disable 注：SLID进行注册configure equipment ont interface 1/1/1/4/39 admin-state up查看所有的ONT和ONTCARDRTRV-ONT::ONT-1-1-1-4-39;<IP 0<DQSHTEST2 70-05-02 19:54:27M 0 COMPLD/* RTRV-ONT::ONT-1-1-1-4-39 */"ONT-1-1-1-4-39::BTRYBKUP=NO,BERINT=8000,DESC1=\"NULL\",DESC2=\"NULL\", PROVVERSION=\"*\",SERNUM=ALCLF8B1DB1B,SUBSLOCID=\"LF00050\",SWVERPLND=\"3FE53217AOCI30\",FECUP=DISABLE,POWERSHEDPROFID=0,POWERSHEDPROFNM=NULL,ONTENABLE=AUTO,P2PENABLE=DISABLE,OPTICSHIST =DISABLE,PLNDV AR=\"\",DLSW=\"1-4-39_.xml\",EQPTVERNUM=3FE52959AHAA03,SWVERACT=3FE53217AOCI30,SWVERPSV=3FE53236AOCA21,VENDORID=ALCL,EQUIPID=__________I-240E-P__,NUMSLOTS=2,NUMTCONT=16,NUMTRFSCH=16,NUMP Q=18,RFFILTER=2,USPOLICEMODE=LOCAL,AESENABLE=ENABLE,VOIPALLOWED=YES, SLIDVISIBILITY=DISABLED,YPSERNUM=UNKNOWN,LOID=\"\":IS-NR";info configure equipment ont查看ONT信息typ:isadmin># info configure equipment ont interface 1/1/1/4/39configure equipment ont#------------------------------------------------------------------------------------------------------------------------------------------------------------echo "equipment"#------------------------------------------------------------------------------------------------------------------------------------------------------------interface 1/1/1/4/39 sw-ver-pland 3FE53217AOCI30sernum ALCL:F8B1DB1Bsubslocid LF00050sw-dnload-version 1-4-39_.xmlenable-aes enablevoip-allowed enableadmin-state upexit#----------------（如果onu需要升版,则需要做如下配置configure equipment ont interface 1/1/1/4/39 sw-dnload-version 3FE53217AOCI30 //下载版本软件至onu,前提是要将最新软件版本放入NT的ONT目录下configure equipment ont interface 1/1/1/4/39 sw-ver-pland TMBB000001AF //启用新版本,执行完成之后ONT会自动重启）配置ontcard并打开ont上数据上网业务，配置onu的card 1为以太模块，并且有4个网口。
