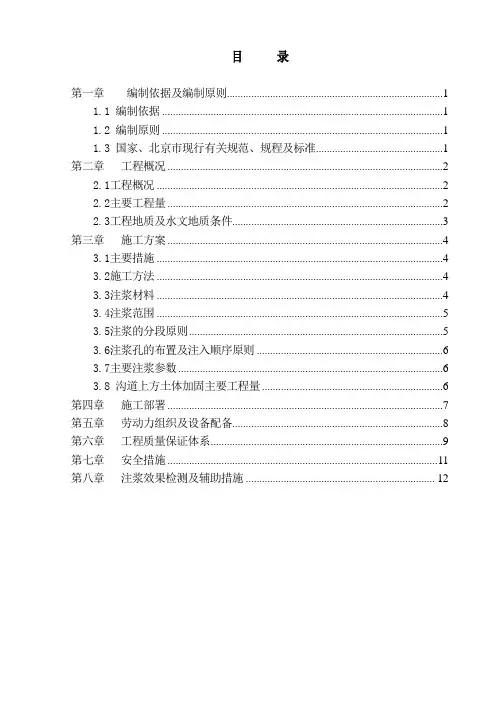

目录
第一章编制依据及编制原则 (1)
1.1 编制依据 (1)
1.2 编制原则 (1)
1.3 国家、北京市现行有关规范、规程及标准 (1)
第二章工程概况 (2)
2.1工程概况 (2)
2.2主要工程量 (2)
2.3工程地质及水文地质条件 (3)
第三章施工方案 (4)
3.1主要措施 (4)
3.2施工方法 (4)
3.3注浆材料 (4)
3.4注浆范围 (5)
3.5注浆的分段原则 (5)
3.6注浆孔的布置及注入顺序原则 (6)
3.7主要注浆参数 (6)
3.8 沟道上方土体加固主要工程量 (6)
第四章施工部署 (7)
第五章劳动力组织及设备配备 (8)
第六章工程质量保证体系 (9)
第七章安全措施 (11)
第八章注浆效果检测及辅助措施 (12)
第一章编制依据及编制原则
1.1 编制依据
1.1.1 黄杉木店110KV送电工程设计图纸(T12卷)。
1.1.2 我单位设备物资资源,经济技术实力及类似工程施工经验。
1.1.3 国家、建设部、北京市和朝阳供电公司等相关行业颁发的施工规范、规程和标准。
1.1.4 依据实地调查情况和相关部门提供的信息、资料等。
1.2 编制原则
1.2.1 在充分细致学习图纸的基础上，在充分进行实地考察和交通调查的基础上，合理的编制施工方案，使其科学适用且着重考虑施工的经济性等因素,其方案做到科学、经济、实用、安全。
1.2.2 施工总体部署合理，施工计划可行、高效，确保总体工期要求。
1.2.3采用先进的设备和科学的管理方式确保工程质量及施工安全。响应朝阳供电公司的要求，发挥自身优势，争创精品工程。
1.2.4 在施工全过程中采用周密的环境保护措施及文明施工措施。
1.3 国家、北京市现行有关规范、规程及标准
1、建筑地基处理技术规范（JGJ79-2002）
2、地基与基础工程施工及验收规范（GB50202-2002）
3、施工现场临时用电安全技术规程（JGJ46-88）
4、建筑机械使用安全技术规程（JGJ33-86）
5、北京市市政工程施工安全操作规程（DBJ01-56-2001）
6、建设工程施工现场安全资料管理规程（DB11/383－2006）
7、建设工程安全监理规程（DB11/382－2006）
北京市建委、朝阳供电公司颁发的有关安全、质量、环保等文件。
第二章工程概况
2.1工程概况
黄杉木店110KV送电工程，新建电力沟道起点为拟建黄衫木店110KV变电站甩口，终点为大黄庄西路路口西南角拟建T接塔下。
本工程分为2条主线(L1、L2)和3条支线（1#、2#、3#）电力沟道。路径为：
L1主线起点为黄杉木店110KV变电站南侧甩口,平行变电站南侧拨地线2.5m向西,再分别沿规划二道沟河岸东侧明河段11.8m,现状暗河段23.5～28.5m的位置向南,至朝阳路后,沿道路南北红线北侧2m位置与朝阳路上主线电力沟道（T11卷册设计起点）连接；
L2主线起点与朝阳路主线电力沟道的终点（T11卷册设计终点）连接，沿架空线路位置向南，终点为大黄庄西路路口西南角现状定热110KV线路下方新建G1电缆终端塔；
1#支线起点接黄杉木店路东侧现状电力沟，沿规划黄杉木店面一街南红线北侧2.5m向东，终点接变电站北侧甩口；
2#支线位于变电站西侧拨地线以西4.5m，起点、终点分别与主线1#竖井及支线1的2#三通井连通；
3#支线起点在黄杉木店路西红线东侧2.5m位置，穿黄杉木店路后与路东侧现状电力沟连接。
本工程采用三种沟道断面，分别是2.0mx2.0m明开电力单沟、2.0m×2.0m 明开电力双沟、2.0m×2.3m暗挖电力单沟。
2.2主要工程量
2.0m×2.0m明开电力单沟 139.6m
2.0m×2.0m明开电力双沟 86.0m
2.0m×2.3m暗挖电力单沟 282.3m
三通井 5座
直径4.1m竖井(通风井) 2座
直径5.3m三通井 1座（L1-1#）
直径5.3m埋管四通井 1座（L1-3#）
拆除旧沟22m；旧沟回填4m；恢复路面及方砖步道500㎡。
2.3工程地质及水文地质条件
2.3.1工程地质条件
根据地质勘察报告，本段沟道地层土质自上而下依次为：
（1）房渣土○11层局部为粉土填土○12层，厚度为2.0m～4.0 m。
(2)粘质粉土②1层，夹粉质粘土②2层，厚度为3.80m。
（3）粉质粘土③1层，重粉质粘土③2层，砂质粉土③3层，厚度为4.5m。（4）粉细砂○4层，厚度为2.0m。
（5）粘质粉土⑤1层，夹粉质粘土⑤层，厚度为4.3m。
（6）细砂⑤2层，厚度为0.8m。
本工程电力沟道穿越土层为粘性土和砂土。
2.3.2水文地质条件
根据地质勘察报告可知，场区历史最高潜水水位标高接近地表，近3～5年第○4粉细砂层的微承压～潜水水位标高约为26.00m，施工时考虑全线降水。
2.3.3本工程特点及重点分析
1、本工程暗挖沟道穿越朝阳路与黄杉木店路，交通流量大，工程的安全与文明施工至关重要。
2、工程处在地质条件复杂，地下管线密集地段，且穿越暗河段及现况房屋，距离二道沟河仅11.8m，难度大，风险大，必须依靠严密的方案和技术措施及先进的施工设备作后盾，确保施工安全及施工质量，这同时也是工程控制的重点。
3、本工程是朝阳供电公司工程建设的重要组成部分，同时也是施工工期非常紧的地段，所以在进行工程施工的工期控制上，必须严格控制，确保按期竣工。
基于以上诸多难点，经多方工程技术人员及专家研究分析、比选，为确保现况路、房屋的安全及开挖施工人员安全，拟采用洞内超前深孔预注浆工法对过路段及房屋下沟道周围一定范围内的围岩土体进行注浆加固处理，使松散土体得到充分填充及密实，使地层的不透水性增强，提高抗压强度和支撑保护能力。
第三章施工方案
3.1主要措施
本工程施工方案设计主要是解决沟道开挖过程中围岩土体的稳定性问题，及控制开挖施工对上部道路、管线及房屋的扰动问题，即在沟道开挖前在沟道前方一定范围内围岩土体进行超前预注浆加固处理。通过注浆填充土体空隙，疏干土体水份，使浆液与土体有机的结合在一起，形成具有一定抗压强度和支承保护能力的复合地基。确保沟道开挖安全及上部道路、管线及房屋的稳定。
3.2施工方法
注浆施工工艺较多，但根据本工程施工场地等条件，只能采用洞内放射型超前预注浆工艺进行施工，（在地面无法采用垂直钻杆器抽注浆法和扩散式倾斜钻杆器抽注浆法施工时采用）其特点：不占用地表空间，且不影响交通及地面设施的正常运行。（该工艺经过多年的工程实践，积累了成功的施工经验。经实践证明此工艺已成为先进，成熟的工艺）。
3.3注浆材料
3.3.1其特性对地下水而言，不易溶解；
3.3.2对不同地层，凝结时间可调节；
3.3.3高强度、止水；
3.3.4注浆材料配比：
注浆时，将根据现场实际情况选择不同的浆液类型，适当调整配合比，并适当加入特种材料以增加可灌性和堵水性能提高止水效果。
3.4注浆范围
根据岩土工程勘察资料，结合类似工程的施工经验，加固长度范围初定：过朝阳路段24m，过黄杉木店路段24m，过现况房屋段48m，如在施工中发现异常情况我方将会调整工艺参数，已满足施工要求。
详见沟道注浆加固示意图
3.5注浆的分段原则
根据注浆区间轴向长度，结合注浆施工工艺，初定方案：24m过路段分两段进行注浆，每段注浆段长16米，开挖段长12米；48m过现况房屋段分四段进行注浆，每段注浆段长16米，开挖段长12米。
3.6注浆孔的布置及注入顺序原则
根据注浆扩散半径计算，孔距一般为1～1.5米。
注入顺序：沟道加固区域将从外至内隔孔跳注施工顺序进行施工。
3.7主要注浆参数
3.7.1注浆深度16m；
3.7.2注浆孔直径Φ48mm；
3.7.3浆液扩散半径：1m；
3.7.4浆液凝结时间：20s～30min；
3.7.5注浆压力0.3～1.0Mpa；
3.7.6注浆段长：28m,28m,56m。
3.8 沟道上方土体加固主要工程量
注浆量计算：
(1)改良土体土方量：
V体积= （32+32+64）延米×9环行面积=1152 m3
(2)注入率：25～65％
根据岩土工程勘测资料分析，并结合类似工程注浆数据，为提高注浆加固的效果，提高土体密实度。
综合以上情况，本工程取注入率为40%（含损失率）。注：可根据实际注入来计量。
(3)浆液注入量：
1152 m3×40 =460.8m3
(4)根据本工程的特殊性，其开挖后注浆量将以实际注入量计算。
第四章施工部署
4.1施工总体目标
4.1.1工程质量目标：优良。
4.1.2工程进度目标，每循环工期为2天。
4.1.3安全生产目标
严格按照国家安全制度和规定，达到“五无”、“一杜绝”及“一创建”的目标。
4.1.4文明施工目标
以《北京市建设工程现场文明施工管理办法》及公司有关安全文明要求为标准，确保“达标工地”，为公司赢得声誉，为业主增光添彩，为环保工作做出贡献。
4.1.5协调目标
做好内外关系协调，结合工程情况充分发挥项目优势，主动争取各方的支持与配合，做到施工一项工程，交一方朋友。
4.1.6内业管理目标
技术管理责任明确，技术档案管理微机化，确保内业资料完备、及时、美观、先进和符合各方要求，并做到工程竣工时竣工资料即交验完。
第五章劳动力组织及设备配备
5.1劳动力组织
布孔
3
5.2主要施工设备配置
[机械] [器具] [其他]
TXU—75A型钻机 1 台旋转二重管排水处理装备 SYB—60/50型注浆泵1 台注浆液混合器测定器具
SJY—双层立体式搅拌机1台喷头凝胶时间测定仪
逆止阀消音器
第六章工程质量保证体系
在本工程注浆施工中，应以严格组织管理体系和科学严谨的质量体系来保证工程质量。
6.1质量控制：
6.1.1工程质量严格按照本工程制定，并经甲方和监理工程师认可的施工方案执行，严格按国家有关技术规范、规程、标准控制施工。
6.1.2根据施工程序，严把钻孔深度、配料注浆压力、注浆量关，每一道工序均安排专人负责，并记录好每一道工序的原始数据。
6.2工程质量保证制度：
6.2.1成立工程项目经理为责任的质量管理小组，完善质量保证体系，严格按照质量体系中规定的责权要求运行。
6.2.2定期召开质量分析会议，组织质量教育，严格执行“三检”制度，加强技术交底工作，强化工序控制，由责任心强经验丰富的工程师担任质量控制人员，实行监督检查，保证工程质量。
6.2.3加强现场施工材料管理，严格执行进料检验制度，保证施工材料满足设计和规范要求，不合格材料不得进场使用，确保工程质量。
6.2.4配备好施工机具和计量工具以满足施工要求，建立健全各种资料、原始记录、作为评价工程质量的重要依据。
6.2.5加强与甲方、监理的配合，认真接受指导和监督。
6.3工程质量措施：
6.3.1钻孔施工：开钻前，严格按照施工布置图，布好孔位。钻机定位要准确，开钻前的钻头点位与布孔点之距相差不得大于5cm。钻杆度不得大于1°。钻孔时，密切观察钻孔进度，如发生涌水情况，应立即停止钻孔，先进行注浆止水 (压力应达到0.3～1Mpa) ，并确认止水效果后，方可停止注浆，向前继续钻孔施工。
6.3.2配料：根据现场不同地质情况选择由A、B液组成的溶液型浆液或A、C 液组成悬浊液浆液，应采用准确的计量工具，严格按照设计配方配料施工。6.3.3注浆：注浆一定要按程序施工，每段进浆要准确，注浆压力一定要严格控制在0.3MPa～1MPa之间，专人操作。当压力突然上升或从孔壁溢浆，应立即停止注浆，每段注浆量应严格按设计进行，跑浆时，应采取措施确保注浆量满足设计要求。
6.3.4注浆完成后，应采用措施保证注浆不溢浆跑浆。
6.3.5每道工序均要按排专人，负责每道工序的操作记录。
第七章安全措施
7.1建立健全各种岗位责任制，严格执行现场交接制度。
7.2钻机注浆泵及高压管路必须试运转，确认机械性能和各种阀门管路，压力表完好后，方准施工。
7.3每次注浆前，要认真检查安全阀、压力表的灵敏度，并调整到规定注浆压力位置。
7.4安装高压管路和泵头各部件时，各丝扣的联接必须拧紧，确保联接完好。
7.5注浆过程中，禁止现场人员在注浆孔附近停留，防止密封胶冲式阀门破裂伤人。
7.6注浆时不得随意停水停电，必要时必须事先通知，待注浆完成并冲洗后方可停水停电。
7.7注浆施工期间，必须有专门机电修理工，以便出现机械和电器故障时能及时处理。
7.8注浆现场操作人员必须佩戴安全帽、防护眼镜、口罩和手套等劳保用品，方可进行注浆施工。
第八章注浆效果检测及辅助措施
8.1注浆施工结束后，通过注浆体内钻孔，用压水、注水或抽水等办法测定地基的流量及渗透系数，不合格者需进行补充注浆。检查孔的数目约为总注浆孔数的5～10%，布孔的重点是地质条件不好的地段以及注浆质量较差或有疑问的部位。
在防渗注浆工程中，这类检测是一种重要的和基本的手段。对加固注浆而言上述水力物理性虽不能直接反映加固效果，但至今仍旧被广泛的当作一种参考指标，因为吸水量大小与地基的密度和强度之间存在着一定的关系。
8.2通过钻孔，从注浆体内取出原状样品，送实验室进行必要的试验研究。实践经验证明，通过这类检测可得出下述几项重要的物理力学性能指标，据此能对注浆效果作出比较确切的评价:
(1)、样品的密度；
(2)、结石的性质；
(3)、浆液充填率及剩余孔隙率；
(4)、无侧限抗压强度及抗剪强度；
(5)、渗透性及长期渗流稳定性；
8.3采用挖探或其他方法检验止水加固效果。
8.4辅助措施
根据该工程的特点和难点，以及地下工程的不可预见性，在工程施工中难免存在不尽人意的地方，因此，在施工过程中，还应采取如下措施：（1）、加强对现况管线及房屋的监控，及时反馈信息，以便指导注浆施工及时对工艺参数进行合理调整，确保现况管线及房屋的相对稳定。
（2）、在开挖过程中加强对前方的探水，发现问题及时采取小导注浆工艺
进行工艺补救（类似工程中采用效果较好）
（3）初支施工时，预留一定数量的注浆量，在必要时可通过补偿注浆控制现况管线及房屋的情况，确保其相对稳定。
