焊缝坡口的基本形式与尺寸
(一)坡口形式
根据坡口的形状，坡口分成I形(不开坡口)、V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形、J形等各种坡口形式。
V形和Y形坡口的加工和施焊方便(不必翻转焊件)，但焊后容易产生角变形。
(一)坡口形式
根据坡口的形状，坡口分成I形(不开坡口)、V形、Y形、双Y形、U形、双U形、单边V形、双单边Y形、J形等各种坡口形式。
V形和Y形坡口的加工和施焊方便(不必翻转焊件)，但焊后容易产生角变形。
双Y形坡口是在V形坡口的基础上发展的。
当焊件厚度增大时，采用双Y形代替V形坡口，在同样厚度下，可减少焊缝金属量约1/2，并且可对称施焊，焊后的残余变形较小。
缺点是焊接过程中要翻转焊件，在筒形焊件的内部施焊，使劳动条件变差。
U形坡口的填充金属量在焊件厚度相同的条件下比V形坡口小得多，但这种坡口的加工较复杂。
(二)坡口的几何尺寸
(1)坡口面待焊件上的坡口表面叫坡口面。
(2)坡口面角度和坡口角度待加工坡口的端面与坡口面之间的夹角叫坡口面角度，两坡口面之间的夹角叫坡口角度，见图1—12。
(3)根部间隙焊前在接头根部之间预留的空隙叫根部间隙，见图1—12。
其作用在于打底焊时能保证根部焊透。
根部间隙又叫装配间隙。
(4)钝边焊件开坡口时，沿焊件接头坡口根部的端面直边部分叫钝边，见图1—12。
钝边的作用是防止根部烧穿。
(5)根部半径在J形、U形坡口底部的圆角半径叫根部半径(见图1—12)。
它的作用是增大坡口根部的空间，以便焊透根部。

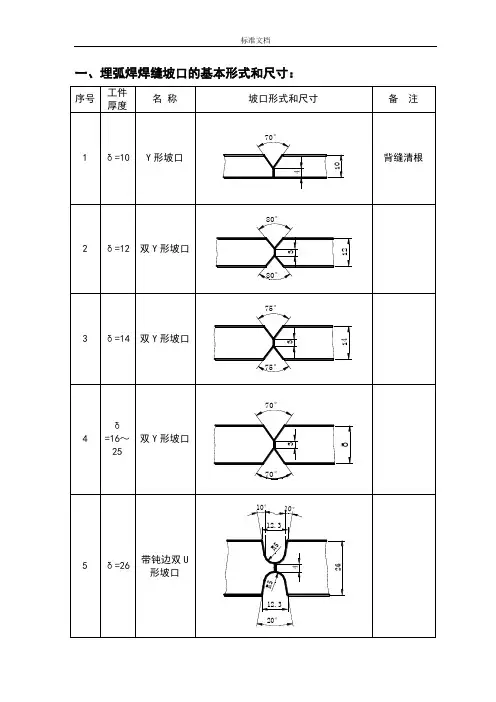

一、埋弧焊焊缝坡口的基本形式和尺寸：
二、手工电弧焊焊缝坡口的基本形式和尺寸：
三、CO2焊焊缝坡口的基本形式和尺寸：
说明：
1、坡口形式和尺寸的编制依据了国家标准GB986、GB986和我厂的焊接生产实践。
2、焊缝类别和质量要求根据产品的设计和规范规定执行。
3、请结合产品的结构特征和质量要求仅供参考使用，并请反馈意见。
