图⽂讲解安全阀的原理、安装及维护 安全阀概况 安全阀是阀门家族⽐较特殊的⼀个分⽀，它的特殊性是因为安全阀为不同于其它阀门仅仅起到开关的作⽤，更重要的是要起到保护设备的安全。
安全阀在启闭件受外⼒作⽤下处于常闭状态，当设备或管道内的介质压⼒升⾼超过规定值时，是通过向系统外排放介质，来防⽌管道或设备内介质压⼒超过规定数值的特殊阀门。
安全阀属于⾃动阀类，主要⽤于锅炉、压⼒容器和管道上，控制压⼒不超过规定值，对⼈⾝安全和设备运⾏起重要保护作⽤。
安全阀必须经过压⼒试验才能使⽤。
随着我国经济建设的快速发展，在带有压⼒操控的设备项⽬⼯程越来越多。
鉴于设备泄压的需要，安全阀在保护设备过程中起到⾄关重要的作⽤。
截⽌2013年，各类安全阀制造商和贸易商已超过700多家，每⽇交易询盘达到200多条，安全阀供求市场明显升温。
安全阀主要被⼴泛应⽤于：蒸汽锅炉、液化⽯油⽓汽车槽车或液化⽯油⽓铁路罐车、采油井、蒸汽发电设备的⾼压旁路、压⼒管道、压⼒容器等。
安全阀的类别 安全阀⼝径⼀般都不⼤，常⽤的都在DN15mm-DN80mm之间，超过150mm⼀般都称为⼤⼝径安全阀。
安全阀分全启式安全阀和微启式安全阀。
根据安全阀的整体结构和加载⽅式可以分为静重式、杠杆式、弹簧式和先导式4种。
根据与管道的连接⽅式不同⼜可以分为螺纹安全阀和法兰安全阀。
⼯作温度⾼⽽压⼒不太⾼时选⽤杠杆式较合适；⾼压设备宜选⽤弹簧式；⼀般常⽤的是弹簧式安全阀。
安装⽅法 作为整个设备系统调试的⼀部分，当安全阀初次开启时，阀座经常会受到损坏，这是因为系统中总是存在着污垢和碎屑。
为了确保外来杂质不进⼊安全阀内，整个系统应该在安全阀安装前进⾏充分的冲洗，安全阀应安装在污垢，铁锈和碎屑不会聚集的地⽅。
蒸汽应⽤中，通过安全阀的安装降低泄露趋势也是很重要的⼀点，安全阀的安装应使凝结⽔不会聚在阀瓣的上游处。
如下图，安全阀安装在蒸汽管道上⽅就可以做到这⼀点。
当安全阀在正确安装在蒸汽管道上⽅，安全阀的进⼝管道可以起到⾃排⽔的作⽤。
安全阀装配图
我可以为您提供一种常见的安全阀装配图。
请注意，不同
的安全阀型号和厂家可能会有些差异，因此该图仅供参考。
以下是一个简单的安全阀装配图的描述：
1. 首先，安全阀本体由两个主要部分组成：阀体和阀盖。
阀体由金属材料制成，通常带有进气口和出气口。
阀盖位
于阀体上方，并采用螺纹连接。
2. 在阀体底部，有一条进气管连接到待压力释放的系统。
这个进气管通常是通过螺纹连接或焊接连接到阀体。
3. 在阀体的顶部和阀盖上方，有一个调节装置。
这是用来
设置安全阀的释放压力的。
调节装置通常由一个弹簧和调
节螺钉组成。
通过调整螺钉的位置，可以改变弹簧受力并
调整阀的开启压力。
4. 在阀盖上方，有一个可调节的放气管。
这个管道允许通过将一些压力释放到外部环境来缓解系统的压力。
5. 安全阀的底部通常安装有一个排放管道，用于将释放的压力导向安全的区域。
排放管道可以通过焊接或螺纹连接到阀体。
请记住，根据具体的安全阀型号和制造商，装配图可能会有所不同。
这个描述只是基本的装配过程和组件的概述。
在实际操作中，请务必参考相关的安装指南和制造商提供的详细装配说明。

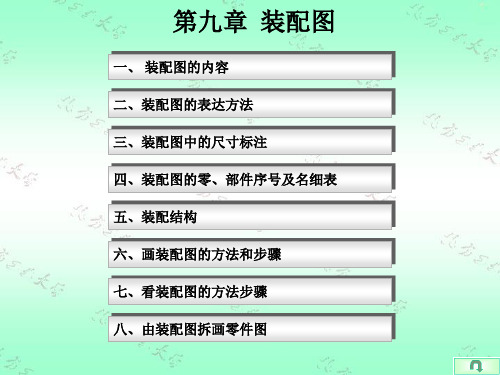

12.装配图1.装配图的内容根据装配图的作用，一张完整的装配图应该包括以下内容:1)一组视图选用一组恰当的视图表达来机器或部件的工作原理，各零件间的装配、连接关系和主要形状等。
2)几类尺寸装配图中的尺寸一般只标注机器或部件的规格尺寸、装配尺寸、安装尺寸、总体尺寸，以及其他主要尺寸。
a.性能(规格)尺寸表示机器和部件性能（规格）的尺寸，在设计时就已确定，也是设计、了解和选用该机器或部件的依据.b.装配尺寸包括保证有关零件间配性质的尺寸，保证零件相对位置的尺寸，装配式进行加工的有关尺寸等。
c.安装尺寸机器或部件安装时所需的尺寸.d.总体尺寸部件外形轮廓的大小，及总长、总宽和总高。
它为包装、运输和安装过程所占的空间大小提供了数据。
e.其他重要尺寸它们是在设计中决定，又不属于上述几类尺寸的一些重要尺寸。
如运动零件的极限尺寸、主题零件的重要尺寸等。
3)技术要求用文字或符号说明机器或部件的性能、装配、调试和使用等方面的要求。
4)零件的序号、明细栏及标题栏序号是将装配图中各组成零件按一定的格式编号。
明细栏是用作填写零件的序号、代号、名称、数量、材料、重量、备注等。
标题栏的内容、格式、尺寸等已经标准化，且与零件图的标题栏完全一样，主要填写机器或部件的名称、代号、比例及有关部门人员的签名等。
序号（代号）的编写规则（GB/T4485.2-1984)：1)) 序号由圆点、指引线、水平线、（或园）及数字组成，见图(a)。
指引线和水平线（或园）均为细实线，数字写在水平线上方（或小园内），数字高度应比尺寸数字高度大一号，指引线应从所指零件的可见轮廓内引出，并在末端画一圆点，当所指部分不易画圆点（如很薄的零件或涂黑的剖面）时，可在指引线末端画一箭头以代替圆点,见图(b)。
2)) 指引线应尽量分布均匀，彼此不能相交，当通过剖面线区域时，须避免于剖面线平行。
必要时，指引线可曲折一次，见图(c).3)) 对于一组紧固件（如螺栓、螺母和垫圈）及装配关系清楚的组件允许采用公共指引线，其编写形式见图（d).4))编写图样中的序号时，应按水平或垂直方向整齐排列，可顺时针方向或逆时针方向编号。
