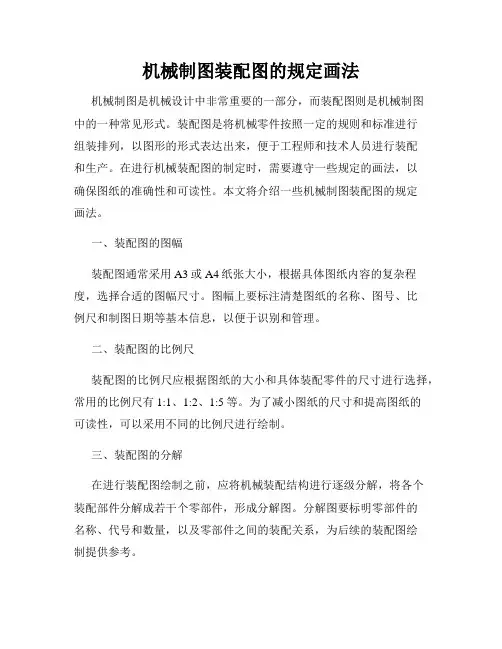

机械制图装配图的规定画法机械制图是机械设计中非常重要的一部分，而装配图则是机械制图中的一种常见形式。

装配图是将机械零件按照一定的规则和标准进行组装排列，以图形的形式表达出来，便于工程师和技术人员进行装配和生产。

在进行机械装配图的制定时，需要遵守一些规定的画法，以确保图纸的准确性和可读性。

本文将介绍一些机械制图装配图的规定画法。

一、装配图的图幅装配图通常采用A3或A4纸张大小，根据具体图纸内容的复杂程度，选择合适的图幅尺寸。

图幅上要标注清楚图纸的名称、图号、比例尺和制图日期等基本信息，以便于识别和管理。

二、装配图的比例尺装配图的比例尺应根据图纸的大小和具体装配零件的尺寸进行选择，常用的比例尺有1:1、1:2、1:5等。

为了减小图纸的尺寸和提高图纸的可读性，可以采用不同的比例尺进行绘制。

三、装配图的分解在进行装配图绘制之前，应将机械装配结构进行逐级分解，将各个装配部件分解成若干个零部件，形成分解图。

分解图要标明零部件的名称、代号和数量，以及零部件之间的装配关系，为后续的装配图绘制提供参考。

四、装配图的投影方法在绘制装配图时，一般采用三视图投影法，即分别绘制正视图、俯视图和左视图。

正视图是将装配体的前面投影到平面上，俯视图是将装配体的顶部投影到平面上，左视图是将装配体的左侧投影到平面上。

这样就形成了装配图的立体效果，便于观察和分析。

五、装配图的标注在装配图中，需要进行详细的标注，包括零部件的名称、代号、尺寸、材料、数量等。

标注要清晰、准确，采用统一的标注规范，以确保装配图的准确性和可读性。

在有需要的地方，还可以标注装配顺序、装配说明等信息，以便于工程师进行装配。

六、装配图的尺寸链在装配图中，为了保证装配的准确性，需要使用尺寸链来控制零部件之间的尺寸关系。

尺寸链是将装配体的尺寸和零部件的尺寸通过线条连接起来，并标明尺寸数值。

通过尺寸链，可以清楚地了解到各个零部件之间的相对位置和尺寸关系，确保装配的精度和稳定性。

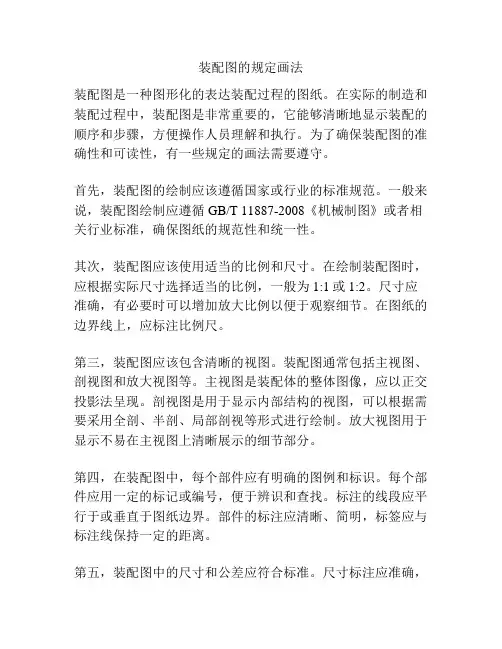

装配图的规定画法装配图是一种图形化的表达装配过程的图纸。

在实际的制造和装配过程中，装配图是非常重要的，它能够清晰地显示装配的顺序和步骤，方便操作人员理解和执行。

为了确保装配图的准确性和可读性，有一些规定的画法需要遵守。

首先，装配图的绘制应该遵循国家或行业的标准规范。

一般来说，装配图绘制应遵循GB/T 11887-2008《机械制图》或者相关行业标准，确保图纸的规范性和统一性。

其次，装配图应该使用适当的比例和尺寸。

在绘制装配图时，应根据实际尺寸选择适当的比例，一般为1:1或1:2。

尺寸应准确，有必要时可以增加放大比例以便于观察细节。

在图纸的边界线上，应标注比例尺。

第三，装配图应该包含清晰的视图。

装配图通常包括主视图、剖视图和放大视图等。

主视图是装配体的整体图像，应以正交投影法呈现。

剖视图是用于显示内部结构的视图，可以根据需要采用全剖、半剖、局部剖视等形式进行绘制。

放大视图用于显示不易在主视图上清晰展示的细节部分。

第四，在装配图中，每个部件应有明确的图例和标识。

每个部件应用一定的标记或编号，便于辨识和查找。

标注的线段应平行于或垂直于图纸边界。

部件的标注应清晰、简明，标签应与标注线保持一定的距离。

第五，装配图中的尺寸和公差应符合标准。

尺寸标注应准确，使用合适的尺寸公差，以确保装配过程中的互换性和组装的精度要求。

公差应在标注线上标明，并使用通用的公差符号进行表示。

最后，装配图应包含必要的注释和文字描述。

注释应简明扼要，清晰地说明装配顺序、方法和注意事项等。

文字描述应使用明确的术语，避免使用模糊或不准确的表达方式。

总之，绘制装配图的规定画法是为了保证装配图的准确性和可读性，便于操作人员理解和执行装配过程。

以上是一些常见的规定画法，但在具体的应用中，还需要根据实际情况和要求灵活应用，以确保装配图的有效传达和精确表达。

装配图画法第二十八课装配图学习目的1、培养绘制和阅读常见机器或部件的装配图的基本能力。

2、通过学习让学生掌握装配图的表达方法和绘制方法3、介绍装配体结构的合理性，让学生学习装配体的测绘方法与步骤，为课程设计打好基础知识要点1. 了解装配图的作用和内容，掌握绘制和阅读装配图的方法。

2. 掌握常见装配结构的设计和画法。

3. 掌握部件测绘的一般方法。

4. 会装配图的测绘、阅读和由装配图拆绘零件图。

课时:6学时作业: 10-1 10-2授课内容:第十章装配图10.1 装配图的作用和内容 , 装配图是表达机器或部件的图样。

通常用来表达机器或部件的工作原理以及零、部件间的装配、连接关系，是机械设计和生产中的重要技术文件之一。

, 在产品设计中，一般先根据产品的工作原理图画出装配草图，由装配草图整理成装配图，然后再根据装配图进行零件设计并画出零件图;在产品制造中，装配图是制订装配工艺规程，进行装配和检验的技术依据;在机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。

, 一张完整的装配图，必须具有下列内容:一、一组视图用一组视图完整、清晰、准确地表达出机器的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。

图10-1是滑动轴承的装配轴测图，它直观地表示了滑动轴承的外形结构，但不能清晰地表示各零件的装配关系。

图10-2是滑动轴承的装配图，图中采用了三个基本视图，由于结构基本对称，所以三个视图均采用了半剖视，这就比较清楚地表示了轴承盖、轴承座和上下轴衬的装配关系。

如图10-1二、必要的尺寸装配图上要有表示机器或部件的规格、装配、检验和安装时所需要的一些尺寸。

三、技术要求技术要求就是说明机器或部件的性能和装配、调整、试验等所必须满足的技术条件。

四、零件的序号、明细栏和标题栏装配图中的零件编号、明细栏用于说明每个零件的名称、代号、数量和材料等。

标题栏包括零部件名称、比例、绘图及审核人员的签名等。

第二节注塑模具装配图的习惯画法和规定要求一．模具图中的画法主要按机械制图的国家标准规定绘制,考虑到模具图的特点,允许采用一些常用的习惯画法.1.实心零部件、紧固件，均按不剖绘制。

2.两相邻的接触面规定只画一条线，但当两相邻零件的基本尺寸不相时，即使间隙很少，也须画出一条线。

3.两相邻零部件的剖面线的倾斜(45°)方向应相反。

4.模具装配图的布局一般主视图在左上角。

习惯上把动模作为俯视图。

在俯视图中可绘制动模和定模各一半的视图（需要时再绘制其他视图）。

5.塑件（红色表示）绘制成剖视图或断面图，并作剖面线，动、定模等可以不作剖面线。

6.外形倒角可以不绘制。

7.有装配间隙应绘制双线。

8.视图右下角(最好的右下角)或左下角为基准角，并以偏移的导柱孔为基准角（并按图1−9画上基准角符号）。

9.在模具中,大多数习惯采用简化画法画绘制弹簧,用双点划线表示.当弹簧个数较多时,在俯视图中可只绘制一个,其余只绘制窝座示意。

10.直径尺寸大小不同的各组孔可用涂色、符号、阴影线区别。

11.同一规格、尺寸的内六角螺钉和圆柱销，在模具总装配图中的剖视图中可各画一个，引一个件号，当剖视图中不易表达时，也可从俯视图中引出件号。

内六角螺钉在俯视图中用双圆表示（螺钉头外径和窝孔），圆柱销在俯视图中用单圆（并在1/4圆内图黑）表示，当剖视位置比较小时，螺钉和圆柱销可各画一半。

在总装配图中，螺钉过孔一般情况下要绘制出。

12.当螺钉、定位销零件用虚线表达时，不能用为件号引出线，可在其中心线处绘制引出线。

13.装配图中零、部件序号及其编排方法(GB/T 4458. 2一1984)具体要求（1）基本要求1) 装配图中所有的零、部件都必须编写序号，通常有两种方法:①将装配图中所有零、部件包括标准件在内，按一定顺序编号(图a)。

②将装配图中所有标准件的标记注写在图上，而将非标准件按一定顺序编号(图b)。

③装配图中序号编排的基本要求见图7-1。

第二节装配图的表达方法零件图的各种表达方法同样适应于装配图，但由于装配图是用来表达产品及其组成部分的联接、装配关系和零件的主要结构的，所以对装配图的表达方法又有一些其他规定。

一、装配图的规定画法1、接触面和配合面的画法两零件的接触面和配合面之间只画一条轮廓线，非接触面和非配合面之间要画两条轮廓线。

如图6-6中滚动轴承内圈与轴颈为配合面，滚动轴承内圈上端面与轴肩为接触面，都只画一条轮廓线。

但螺钉穿过端盖的通孔为非接触面和非配合面（两零件的基本尺寸不同），即使间隙很小也必须画出两条轮廓线。

2、金属剖面符号的画法1）在装配图中，相互邻接的金属零件的剖面线，其倾斜方向应相反，或方向一致而间隔不等，见图6-6。

同一装配图中的同一零件的剖面线应方向相同、间隔相等，见图6-2。

2)在装配图中，宽度小于或等于2mm的狭小面积的剖面，可用涂黑代替剖面符号，见图6—6、图6—7a。

当两邻接剖面均涂黑时，两剖面之间应留出不小于0.7mm的空隙，见图6—7b图6—6装配图的画法图6—7用涂黑代替剖面线二、装配图的简化画法1．拆卸画法在装配图中可假想沿某些零件的结合面剖切，此时结合面不画剖面线见图6—2中A—A。

或假想将某些零件拆卸后绘制，需要说明时可加标注“拆去XX等”，女口图6—2中左视图是拆卸螺母、螺栓、油杯后绘制的。

2．假想画法在装配图中用双点划线绘制零、部件的假想轮廓线，一般有以下两种情况。

(1)表达运动件极限位置的轮廓线如图6—8主视图所示，三星轮系机构的柄是按位置I时绘制的，当手柄在极限位置Ⅱ、正时，用双点划线绘制其轮廓线。

图6—8 三星轮系传动机构(2)表达与本装配体有联接或安装关系的相邻零部件的轮廓线如图6—8左视图所示，与该机构有安装关系的主轴箱，用双点划线画出。

3．展开画法为了表达传动机构的传动路线和各轴间的装配关系，可假想按传动顺序沿轴线剖切，然后依次展开在同一个平面上，向选定的投影面投影所画出剖视图的方法为展开画法。
