铆工讲义_铆工展开放样课件

c e 6 a o d f b 5 4 o 3 1 2
基本划线方法
• 圆周等分和内接正多边形 • 已知半径为R的圆周，作七等分。 • 以b为圆心、R为半经作弧交圆周于ef，连接ef交水平中心 线与g； • 以1点为圆心，以eg或gf之长为半径作弧，交圆与2、7两 点，在以2点为圆心，以eg或gf之长为半径作弧，交圆与1、 3两点，以此类推划出7点，连接各等分点得正七边形，如 c 1 e 图。
f e R c
a
b
基本划线方法
• 大圆弧作法 • 当圆弧的半径很大时，不可能通过找圆心方法来作图，可采用描点法 来求作，若已知大圆弧的弦长ab，弧高cd。 • ①作弦长ab和过中点d的垂线； • ②以d为圆心、弧高为半径作半圆，交中垂线于ce； • ③将1/4圆周和ad、bd作相同的等分（图示3等分），圆周上得1、2点， 弦长ad作3等分得g、h点（其对称部分略）； • ④将圆周上各点与e连接，交弦长得1′、2′；过弦上gh点作垂线； • ⑤取1-1’、2-2’之长，量到对应的垂线上得g ′ 、h ′ ， • 用光滑的曲线连接各点得大圆弧（其对称部分也如此） c h •
• 放样和号料是制造冷作产品的第一道工序，产品通过 放样以后，才能进行号料、切料、加工成形、装配等工序。 放样是保证产品质量、缩短生产周期的节约用料等方面的 重要之一。因此，放样是铆工工作中一项十分重要而又细
致的工作
。
• 石笔 • 石笔用于要求较低或较大构件的划线，石笔在使用前 应将头部磨成斜楔形。如图所示，以保证划出的线尽可能 准确。
划线工具和使用
划线工具和使用
• 粉线 • 粉线是用于划较长的直线，平时粉线 绕于粉线盘上，如图所示。使用时将粉线 拉出，并通过粉袋被涂敷上白粉，然后对 准线段的两端，再绷紧弹出所需要的直线。 注意拉弹时，应让粉线垂直钢板表面，当 线长超过2.5m时，不要在大风下进行操作， 以免产生较大的误差。

曲矢高的允许值. 常用的矫正方法有机械矫正、手工矫正、火焰矫正和混合矫正. ●机械矫正设备有:平板机、卷板机、专用矫正机、各种压力机. ●手工矫正工具有:大锤、平锤、木锤、手锤、各种卡具、平台、筒形架、型钢架、
手动直弯器、千斤顶和手动压力机等.
第6页/共25页
7

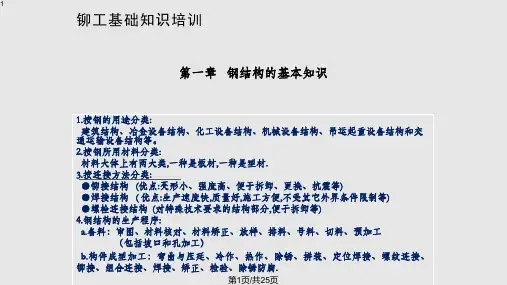

铆工基础知识培训
●火焰矫正的加热方法:点状加热、线状加热和三角形加热三种. 点状加热:是针对钢板弯曲,加热的直径大约为8～15毫米，中心距为50毫 米左右，加热温度约300～500℃,根据钢板的厚度而变动. 线状加热:主要用于矫正厚钢板的角变形和圆弧弯曲变形.线状形式有直 线、环线、曲线等，加热线的宽度一般为钢板厚度的0.5～2倍左右.
第10页/共25页
11
铆工基础知识培训
例1.斜口圆管的展开 用平行线法作柱体表面的展开。必须画出柱体的两面视图和 柱体表面上各平行素线的投影。 作法：◆按已知尺寸画出主视图和俯视图。 ◆八等分俯视图圆周，等分点为1.2.3.4.5.…，由各等分点向 主视图引素线，与上口线交点为1’.2’.3 .’4 ’.5 ’。 ◆延长主视图的下口线作为展开的基准线，将圆周展开在 延长线上得1.2.3.4.5…1各点。通过各分点向上作垂线，与主 视图1’～5’上各点向右所引水平线对应交点连成光滑曲线， 即得展开图。
第2页/共25页
3
铆工基础知识培训
7.工程图的分类: a.零件图: ●一组图形(包括视图、剖视图、剖面图……等）,把零件的内外部分结构形状准 确、完整而又清晰表达出来. ●完整的尺寸:要正确、完整、清晰、合理地标注出该零件制造和检验时必须依 据的尺寸。 ●技术要求：标明零件在制造、检验、装配和调整过程中，应达到的技术要求。 如粗糙度、公差、热处理等，及其它的附加条件。 ●标题栏：标明零件名称、图号、材料、数量、比例等。 b.装配图 ●标题栏：明细表和零件编号，用来说明部件或设备的名称、作图比例、零件 的名称、材料和数量等。 ●一组视图：表示部件或设备的组成结构、主要零件的基本形状、零件间的相对 位置及使用情况说明。 ●必要的尺寸：用来表示零件的配合、连接关系、规格及外形尺寸等。 ●技术要求：说明装配、检验、防腐、试压等方面的要求。 ●材料表：用来表示材料尺寸、规格、材质、重量、数量等

500mm，过线段两端划垂线并量取高240mm的点，在中心线上量取高 600mm的点O，如图3-12所示。 ③ 以O点为圆心，划半圆弧R100mm，垂直底边划R100半圆弧的两条切 线；在确定R150mm，圆弧的圆心，并划R150mm圆弧；确定 90mm×300mm方孔的位置，如图3-13所示。 ④ 划出方孔，划出Φ90mm小孔，最后完成该零部件的放样，如图3-14所示。
法和放射线法展开的形体，都可以用三角形法来展开。三角形法还可
以用来对一些不可展曲面进行近似展开。
5、展开放样
4、材料
4.3 换热管
1）碳钢管、低合金钢管可选用Ⅰ、Ⅱ级两种精度。 不锈钢管，有色金属管Ⅰ级精度。
2）换热器允许拼接，但必须作以下检查。 a)、拼接要求要符合GB151第6.3.3规定。 b)、作通球检查 c)、焊缝做RT抽检 d)、做2Pd液压试验
图叫放样图，画放样图的过程就叫放样。
一般工件的放样步骤如下： 1）读图 读图就是对所要制作的零部件全面认识的重要过程。 2）准备放样及使用的量具和工具
① 在放样时必须进行具体的操作，标示中心线、轮廓线、定 位线等。放样时的划线工作除了要求线条清晰外，最重要 的是保证尺寸的精确。
② 必须熟练掌握各种基本图形的几何画法，会正确使用量具 和工具。一般工件放样时所需要的量具、工具有：钢直尺 、卷尺、盘尺及划针，还有圆规、地规、粉线、样冲等。
3）不锈钢焊接钢管作换热器管时，应注意 不得用于极度危害介质 Pd≤6.4Mpa
4)当换热管不允许拼接时，必须在图样上注明。
主要内容
1、适用范围 2、换热器特点 3、设计参数 4、材料
5、设计
6、管板与换热器的连接 7、制造、检验、验收
3、放样操作实例

铆工内容
• 铆工根据要求作出相应的金属制品 ，主要有识图 和制图的知识；常用金属材料及热处理知识；能 矫正变形较大或复合变形的原材料及一般结构件 ，能作成基本形体的展开图，计算展开料长；能 使用维护铆焊机床、气割、电焊机等设备；能进 行全位置定位焊、铆接、螺纹连接，检验尺寸、 形状位置。
二、识图基础知识
三、铆工工具
• 工具： • 卷尺、方尺、画针、手锤、钢直尺、 画规、地规、样冲、石笔、细钢丝等。
铆工工具
划
线
■划线是放样、号料的其本操作。它是用划线工具，在平 台或钢材表面划出中心线、定位线、轮廓线等，划线除了 要求线条清晰均匀外，最重要的是保证尺寸的准确度。 ■划线有平面划线和立休划线两种。冷作钣金划线多数是 在平面上划线，为了保证划线的准确性和较高的工作效率， 必须熟练掌握各种基本的划线方法。 ■划线的最基本要求是看懂图纸与工艺，找准基准线，从 基准线开始依次划出相关线，并在划线完成后复核相关尺 寸，保证划线的准确性。
•谢谢大家!
（一）钢的分类
钢是含碳量在0.02%-2.11%之间的铁碳合金。为了保证其韧性和塑性，含碳量一般
不超过1.4%。钢的主要元素除铁、碳外，还有硅、锰、硫、磷等。钢的分类方法多 种多样，其主要方法有如下七种： 1、按品质分类 普通钢（P≤0.045%，S≤0.050%）
优质钢（P、S均≤0.035%）
高级优质钢（P≤0.035%，S≤0.030%）
钢的分类
7、按冶炼方法分类
按炉种分 平炉钢：酸性平炉钢；碱性平炉钢。
转炉钢：酸性转炉钢；碱性转炉钢。或 底吹转炉钢；侧吹转炉钢；顶吹转炉钢。
电炉钢：电弧炉钢；电渣炉钢；感应炉钢；真空自耗炉钢；电子束炉钢。 按脱氧程度和浇注制度分 沸腾钢；半镇静钢；镇静钢；特殊镇静钢。
