承插型盘扣式脚手架的原理及优点

承插型盘扣式模板支撑架的设计原理与适用性解析承插型盘扣式模板支撑架是一种常用于施工现场的模板支撑工具，通过插扣连接的方式，提供了良好的稳定性和可调节性。

本文将对其设计原理和适用性进行详细解析。

首先，我们来了解承插型盘扣式模板支撑架的设计原理。

该支撑架由两部分组成：上部和下部。

上部是由横梁和竖立柱构成的，横梁和竖立柱之间通过插扣连接。

下部是由底梁和支撑腿构成的，底梁与支撑腿之间也是通过插扣连接。

这样的设计可以保证整个支撑架在施工过程中能够承受较大的水平力和垂直力，保证工作安全。

同时，插扣连接的方式也使得支撑架具有较高的可调节性，便于根据具体的施工需要进行调整。

关于适用性，承插型盘扣式模板支撑架适用于各种规模的建筑施工。

首先，它具有较高的稳定性和承载能力，能够应对高层建筑或大跨度结构的施工需要。

其次，由于插扣连接的方式，支撑架可以根据具体的施工需求进行调整，适应不同形状和大小的模板。

这使得承插型盘扣式模板支撑架适用于各种施工场所，包括墙体、楼梯、天花板等。

此外，该支撑架还可以用于不同的建筑材料，如混凝土、砖石等。

此外，承插型盘扣式模板支撑架还具有以下优点。

首先，安装方便快捷。

由于插扣连接的设计，不需要使用螺栓、螺丝等工具，减少了安装的工作量和时间成本。

其次，拆卸方便。

在施工完成后，只需将插扣分离即可拆除支撑架，节省了拆卸的时间。

此外，该支撑架还具有较高的稳定性和可调节性，可以根据具体的施工需求进行调整，保证施工质量。

最后，它具有较长的使用寿命。

承插型盘扣式模板支撑架采用优质的材料制作，结构坚固，耐用性强，可以重复使用多次，减少了材料的浪费。

然而，承插型盘扣式模板支撑架也存在一些不足之处。

首先，安全性需要得到关注。

虽然该支撑架具有较高的稳定性，但在施工过程中仍需保证相应的安全措施。

例如，在模板安装和拆除过程中，工人需要佩戴合适的安全防护装备，以免发生意外。

其次，该支撑架在一些特殊情况下可能无法适应。

例如，施工现场的空间狭小，导致无法使用较长的支撑腿，从而影响支撑架的稳定性。

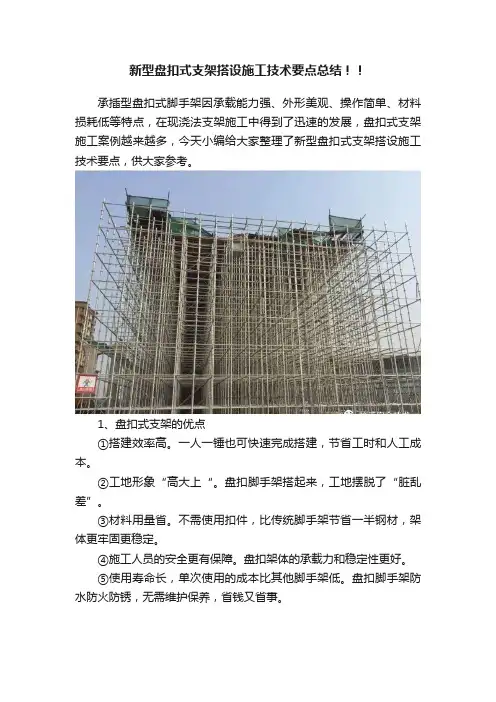

新型盘扣式支架搭设施工技术要点总结！！承插型盘扣式脚手架因承载能力强、外形美观、操作简单、材料损耗低等特点，在现浇法支架施工中得到了迅速的发展，盘扣式支架施工案例越来越多，今天小编给大家整理了新型盘扣式支架搭设施工技术要点，供大家参考。

1、盘扣式支架的优点①搭建效率高。

一人一锤也可快速完成搭建，节省工时和人工成本。

②工地形象“高大上“。

盘扣脚手架搭起来，工地摆脱了“脏乱差”。

③材料用量省。

不需使用扣件，比传统脚手架节省一半钢材，架体更牢固更稳定。

④施工人员的安全更有保障。

盘扣架体的承载力和稳定性更好。

⑤使用寿命长，单次使用的成本比其他脚手架低。

盘扣脚手架防水防火防锈，无需维护保养，省钱又省事。

2、盘扣式支架的类型盘扣支架的型号主要分为：A型、B型两种。

立杆连接方式分为：外套筒连接和内连接棒连接两种形式。

A型：即60系列，立杆Φ60mm×3.2mm，水平杆、斜杆Φ48mm×2.5mm，托座底座Φ48mm，主要用于重型支撑，如桥梁工程中，一般采用内连接。

B型：即48系列，立杆Φ48mm×3.2mm，水平杆、水平斜杆Φ42mm×2.5mm，竖向斜杆Φ33mm×2.3mm，托座底座Φ38mm，主要用于房屋与装饰装修，舞台灯光架等领域，一般采用外套筒连接，立杆的规格模数一般为500mm，水平杆的规格模数一般为300mm。

3、盘扣式支架的搭设施工（1）盘扣式脚手架的搭设步骤（2）模板支撑架的施工步骤第一步，编制专项技术方案，方案应主要包括：1）高大支模架结构概况，应包含各区域范围、搭设高度、板厚度、梁截面（超跨时说明跨度）、下承层结构情况等。

2）根据选定的支模架形式，列搭设参数表（应按照梁大小、板厚度合理分类并列出搭设参数）。

3）计算书（取各类搭设参数的最大截面验算）。

4）材料进场检验及验收要求。

包括：支模架的搭设、拆除施工工艺；支模架连接方式要求；支模架与柱、梁的拉结要求；架体基础做法或下部支模架的保留要求；支模架检查和验收要求；混凝土浇捣要求；支模架监测监控措施。

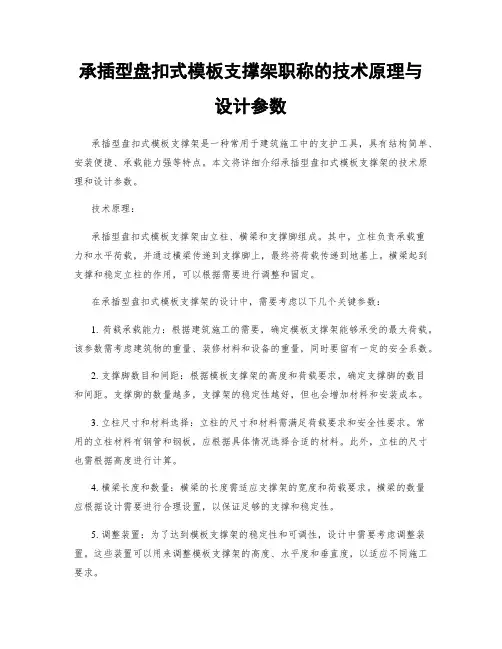

承插型盘扣式模板支撑架职称的技术原理与设计参数承插型盘扣式模板支撑架是一种常用于建筑施工中的支护工具，具有结构简单、安装便捷、承载能力强等特点。

本文将详细介绍承插型盘扣式模板支撑架的技术原理和设计参数。

技术原理：承插型盘扣式模板支撑架由立柱、横梁和支撑脚组成。

其中，立柱负责承载重力和水平荷载，并通过横梁传递到支撑脚上，最终将荷载传递到地基上。

横梁起到支撑和稳定立柱的作用，可以根据需要进行调整和固定。

在承插型盘扣式模板支撑架的设计中，需要考虑以下几个关键参数：1. 荷载承载能力：根据建筑施工的需要，确定模板支撑架能够承受的最大荷载。

该参数需考虑建筑物的重量、装修材料和设备的重量，同时要留有一定的安全系数。

2. 支撑脚数目和间距：根据模板支撑架的高度和荷载要求，确定支撑脚的数目和间距。

支撑脚的数量越多，支撑架的稳定性越好，但也会增加材料和安装成本。

3. 立柱尺寸和材料选择：立柱的尺寸和材料需满足荷载要求和安全性要求。

常用的立柱材料有钢管和钢板，应根据具体情况选择合适的材料。

此外，立柱的尺寸也需根据高度进行计算。

4. 横梁长度和数量：横梁的长度需适应支撑架的宽度和荷载要求。

横梁的数量应根据设计需要进行合理设置，以保证足够的支撑和稳定性。

5. 调整装置：为了达到模板支撑架的稳定性和可调性，设计中需要考虑调整装置。

这些装置可以用来调整模板支撑架的高度、水平度和垂直度，以适应不同施工要求。

6. 安全系数：在模板支撑架的设计中，需要考虑一定的安全系数。

通过合理的设计参数和材料选择，确保模板支撑架在荷载突增或突减的情况下，仍能保持稳定，不发生断裂或变形。

设计参数的合理选择是保证承插型盘扣式模板支撑架安全可靠运行的关键。

在实际应用中，设计人员需要根据具体的施工要求和现场条件，结合经验和计算分析，确定最佳的设计参数。

总结：承插型盘扣式模板支撑架是建筑施工中常用的支撑工具，通过立柱、横梁和支撑脚等部件进行荷载传递和支撑。

承插型盘扣式模板支撑架的设计原理及应用案例承插型盘扣式模板支撑架是一种在建筑施工中常用的模板支撑系统，其设计原理是通过利用承插式连接装置将模板板件和支撑杆连接起来，形成一个稳定可靠的支撑结构。

本文将介绍承插型盘扣式模板支撑架的设计原理，并通过一些实际应用案例来展示其在建筑施工中的应用。

1. 设计原理承插型盘扣式模板支撑架的设计原理基于模板板件与支撑杆之间的承插式连接装置。

这种连接装置通常由两个部分组成：插座和插销。

插座固定在支撑杆上，插销固定在模板板件上。

在装配时，将插销插入到插座中，通过插销和插座之间的摩擦力和阻力来保证连接的稳定性。

这种设计原理使得承插型盘扣式模板支撑架可以快速组装和拆卸，提高施工效率。

2. 应用案例（1）工业厂房的建设工业厂房作为大型建筑项目，常常需要使用大量的模板板件进行施工。

传统的模板支撑方式需要独立的支撑结构，构造复杂且施工周期长。

而承插型盘扣式模板支撑架可以大大简化施工过程。

例如，在大型钢结构厂房的屋面施工中，可以使用承插型盘扣式模板支撑架作为模板支撑结构，快速搭建屋面模板，并提高工程质量和施工效率。

（2）桥梁的架设桥梁的施工需要大面积的模板支撑结构，以支撑混凝土浇筑过程中的重量。

承插型盘扣式模板支撑架可以有效解决传统支撑结构容易倒塌的问题，提升施工安全性。

例如，在一座大型跨度的公路桥梁的建设中，可以采用承插型盘扣式模板支撑架作为主要的模板支撑方式，确保桥梁施工的稳定性和安全性。

（3）高层建筑的施工高层建筑的施工需要大量的模板支撑结构，以支撑混凝土浇筑过程中的重量和施工负荷。

承插型盘扣式模板支撑架具有结构稳定、拆卸方便和重复使用的特点，非常适合高层建筑的施工。

例如，在一座高层住宅楼的施工中，可以使用承插型盘扣式模板支撑架作为模板支撑结构，确保施工过程的稳定和安全。

综上所述，承插型盘扣式模板支撑架通过其独特的设计原理实现了简化施工过程、提高施工效率和施工安全性的目的。

承插型盘扣式模板支撑架的工作原理与结构设计概述承插型盘扣式模板支撑架是一种常用于建筑施工的辅助设备，被广泛应用于高层建筑、桥梁、隧道等工程中。

本文将介绍承插型盘扣式模板支撑架的工作原理及其结构设计，以便更好地理解和应用于实际建筑施工过程中。

一、工作原理1. 承插连接原理承插型盘扣式模板支撑架采用承插连接方式，主要由模头、模柱和连接件组成。

工作时，通过将模柱插入模头，并用铰链、膨胀销等连接件固定，形成稳定的结构。

2. 调整机构原理模板支撑架的工作原理之一是通过调整机构实现高度调整。

调整机构通常包括螺旋千斤顶、调节杆和螺母等部件。

将调整杆安装在模板支撑架的某个角度上，并通过螺母控制螺旋千斤顶的上下调整，从而改变支撑架的高度。

二、结构设计1. 模头结构模头是承插型盘扣式模板支撑架的关键部分，其结构设计直接影响支撑架的稳定性和使用寿命。

一般情况下，模头采用铸造或冲压工艺制作，以提高其强度和耐久性。

2. 模柱结构模柱是承插型盘扣式模板支撑架中起支撑作用的部件，其结构设计关系到支撑架的承重能力和稳定性。

模柱的材料一般选择优质钢管或钢板制作，经过强度计算和合理设计，以满足工程负荷的要求。

3. 连接件结构连接件是承插型盘扣式模板支撑架承插连接的关键组成部分，其结构设计要考虑连接的可靠性和方便性。

常用的连接件包括铰链、膨胀销、螺栓等，通过这些连接件，可以保证支撑架在工作过程中的稳定性和可调节性。

4. 调整机构设计调整机构是承插型盘扣式模板支撑架高度调整的关键设备，其设计要考虑调整的精确性和方便性。

常用的调整机构包括螺旋千斤顶、调节杆和螺母等，通过这些部件的配合，可以实现对支撑架高度的精确调整。

三、优势与应用1. 优势承插型盘扣式模板支撑架具有以下优势：（1）结构简单，安装、拆卸方便，提高施工效率；（2）承重能力强，能够适应多种工程要求；（3）调整灵活，可以根据实际需要进行高度调整；（4）稳定可靠，保证施工过程中的安全性。

承插型盘扣式钢管脚手架搭设技术承插型盘扣式钢管脚手架是一种常见的搭设技术，它通过连接不同规格的钢管和多个承插盘扣式配件构成具有一定承载能力的工作平台，适用于房屋建筑、桥梁、地铁、高架路、大型厂房等建筑工程的施工。

一、优点：1、结构简单：承插型盘扣式钢管脚手架由钢管和脚手架组成，简单结构易于组装和拆卸，且工件尺寸轻便灵活。

2、适用范围广：承插型盘扣式钢管脚手架适用于各类建筑施工，而且因其灵活性能，它可以用于垂直结构、斜面凹壑处的支撑和固定等。

3、承载性能高：经过合理的搭设能够达到良好的承载性能，可以承受多种工作负荷，包括人员、工具、材料等。

4、安全可靠：经过专业施工团队的认真检测，能够确保承插型盘扣式钢管脚手架的使用安全性，同时能够满足建筑工程的要求。

二、搭设技术：1、安全第一：在搭设承插型盘扣式钢管脚手架之前，需注意施工现场是否安全稳定，而且需要根据设计图纸进行简单的标注，保证搭设的精度和正确性。

2、选材、确认规格：根据所要搭建的工程特点，如荷载要求、施工环境等选择不同规格的钢管和盘扣配件。

确认钢管尺寸、规格以及数量等。

3、组装方法：首先根据地面大小和结构进行选择，根据地面的大小和平衡勾选好基础平衡，在根据要求选择不同的钢管和配件进行组装。

4、加固措施：在搭设过程中，应注意搭设层之间的加固措施，使每一层承受的荷载合理。

5、维护保养：在搭设完成后及时进行保养和加固，以增加承插型盘扣式钢管脚手架的使用寿命。

三、注意事项：1、严格按照设计制作和搭设，不允许任何临时和改装加强，以确保承插型盘扣式钢管脚手架的安全性。

2、认真选择搭设地点，避免塌方和滑动等现象，同时周围物品、设备要及时清理整理，避免危险。

3、在进行搭设之前，需向技术负责人进行咨询，了解施工计划、注意事项等，以免出现意外。

总之，承插型盘扣式钢管脚手架在建筑工程中具有很大的应用价值，需要在搭设时严格按照要求进行施工，以确保工程安全、方便和高效完成。

分析承插型盘扣式模板支撑架的优势与不足承插型盘扣式模板支撑架是一种现代化的模板支撑系统，被广泛应用于建筑工程中。

它具有很多优势，但同时也存在一些不足之处。

本文将对承插型盘扣式模板支撑架的优势与不足进行分析。

首先，承插型盘扣式模板支撑架的优势之一是其安装简便快速。

这种支撑系统采用插拔式连接方式，支撑杆通过与主梁插接的方式固定，不需要使用螺栓和螺母进行紧固。

这不仅使安装过程更加简单方便，而且大大缩短了施工周期。

同时，模板的组装和拆卸也非常迅速，有效提高了施工效率。

其次，承插型盘扣式模板支撑架具有较高的可调节性。

支撑杆与主梁的插接方式使得支撑高度可以根据实际需求进行调整。

在建筑施工过程中，由于地形和结构的复杂性，需要经常进行调整和适应。

承插型盘扣式模板支撑架可以满足这种需求，极大地方便了施工人员的操作。

此外，承插型盘扣式模板支撑架具有较高的承载能力和稳定性。

由于其支撑杆和主梁之间的插接方式，使得支撑系统具有较高的刚性和强度，能够承受较大的荷载。

这对于大型建筑工程来说非常重要，可以保证施工过程中的安全稳定，同时降低模板变形和损坏的风险。

然而，承插型盘扣式模板支撑架也存在一些不足之处。

首先，由于其连接方式的限制，支撑梁的长度较长时容易出现挠曲现象，影响承载能力。

其次，该支撑系统需要使用专门的托板进行支撑，增加了建筑材料的成本。

此外，承插型盘扣式模板支撑架的设计和制造技术要求较高，需要具备一定的专业知识和经验。

在使用承插型盘扣式模板支撑架时，需要注意一些细节，以充分发挥其优势并避免不足之处。

首先，施工人员应熟练掌握支撑系统的安装和调整方法，以确保施工过程中的安全和稳定性。

其次，需要合理使用和保养支撑杆和主梁，避免过度使用导致松动和损坏。

最后，应根据实际情况合理选择承插型盘扣式模板支撑架，避免不必要的成本和时间浪费。

综上所述，承插型盘扣式模板支撑架作为一种现代化的模板支撑系统，在建筑工程中具有很多优势，如安装简便快速、可调节性强、承载能力大等。

页眉内容
1、原理：立杆采用套管承插连接，水平杆和斜杆采用杆端和接头卡入连接盘，用楔形插销连接，形成结构几何不变体系的钢管支架。

承插型盘扣式钢管支架由立杆、水平杆、斜杆、可调底座及可调托座等构配件构成。

2、优点：
①.节点抗扭转能力强，强度、刚度、稳定性可靠，施工安全得到有效保障。

②.模块化、工具化作业，搭拆快捷，大幅提高施工效率。

③.节约用钢量，高承载力的盘扣架搭设密度远低于传统架，有效降低施工成本及各项配套费。

④.无零散配件，不易丢失，损耗极低，并方便运输及清点。

⑤.构件全部采用热镀锌防腐工艺，较传统脚手架提高10倍以上使用寿命，同时不会因锈蚀而降低承载力。

页脚内容1。

承插型盘扣式模板支撑架的设计原理及优势探析承插型盘扣式模板支撑架是目前建筑施工过程中常用的一种模板支撑设备。

本文将探讨其设计原理和优势。

设计原理：承插型盘扣式模板支撑架主要由支承柱、盘扣构件和调整装置组成。

支承柱通过螺纹连接与地板固定，并通过盘扣构件与横梁连接，在施工过程中起到承载和支撑模板的作用。

调整装置可以根据实际需要对支承柱进行高低调整，以适应不同层次和角度的施工需求。

优势分析：1. 结构稳定：承插型盘扣式模板支撑架采用了螺纹连接技术，使得支承柱与地面牢固连接，可以承受较大的施工荷载。

盘扣构件的设计合理，能够提供良好的承重能力，确保模板的稳定性和安全性。

2. 调整灵活：模板支撑架的调整装置可以根据施工情况进行高低调整，使得施工过程中的不同层次和角度可以得到有效支撑，保证施工质量。

通过调整装置，施工人员可以迅速对支撑柱的高度进行调整，提高了施工效率。

3. 施工方便：承插型盘扣式模板支撑架采用了插接式的结构设计，安装和拆卸非常方便。

支撑柱和盘扣构件可以迅速插入和拆除，不需要大型工具和复杂的操作，减少了施工人员的劳动强度和施工时间。

4. 应用广泛：承插型盘扣式模板支撑架适用于各种建筑结构的施工，包括房屋、工厂、桥梁等。

不论是平面施工还是曲线施工，都可以通过调整装置进行灵活调整，适应不同的施工需求。

5. 经济实用：与传统的木质模板相比，承插型盘扣式模板支撑架具有更长的使用寿命和更好的重复利用性。

由于其结构稳定，不易损坏，减少了模板的维护和更换成本，降低了施工成本。

总结：承插型盘扣式模板支撑架通过其独特的结构设计和灵活的调整装置，在当前建筑施工中被广泛应用。

其稳定的结构、灵活的调整、方便的施工以及经济实用的优点使得其成为了现代建筑施工不可或缺的重要设备。

未来，我们相信承插型盘扣式模板支撑架将在建筑施工领域继续发挥重要作用，为各种建筑项目的顺利进行提供坚实的保障。

承插式盘扣脚手架的优缺点及应用研究摘要：随着人类建造能力的不断提高，桥梁、隧道、大跨、高层建筑的建设标准也随之逐渐提升，于是对施工应用、设施设备的技术要求也水涨船高。

现浇混凝土结构的大体量使用，意味着必须存在一种能够提供有效支撑的施工设施，因此模板支撑架应运而生。

当前的模板支撑架，一般采用全钢制作的架体，各杆件长度可方便调节、精度可分级控制，更能够反复使用，大大降低了使用成本，同时具备足够的承载能力和稳定性，能够安全可靠的承受施工过程中所产生的各类荷载。

关键词：承插式盘扣架；高大模板支架施工；运用为提高公司脚手架标准化管理水平，提高脚手架周转速度，解决项目实施痛点。

根据公司安排部署，防腐保温厂完成了承插型盘扣式脚手架的市场考察、材料采购、技术准备等工作，并在日濮洛项目岚山入廊管道工程中成功实现项目应用。

为满足我国建筑事业的良性发展，在工程施工建设期间，应当强调高大模板支撑的规范设计和操作，提高整个体系的安全性;并依据工程实际的需要，严格遵守规范标准，提出设计方案，制定现实可行的施工计划书，实时监督搭建、使用过程，加强复核和隐患排查。

考虑到模板支撑架的安全稳定性、操作使用方便性、搭设拆卸便利性，承插式盘扣架模板支撑架体系具备明显的优势，已逐渐被施工单位大面积使用。

1、模板支撑架的常用分类近年来，在施工现场经常使用的模板支撑架体系，主要是三种：固定式、移动式和吊脚手架。

在国内的施工场地内，常见的形式有下边六种：1.1扣件式由钢管和扣件组成，在各种施工场合最为常见，占总使用量的十分之七。

其优势是加工简单，初期投资额低廉，搭设拆卸灵活方便，通用性很强，坚固耐用，周转次数多;劣势是扣件易缺失，螺栓的松紧程度差异明显，节点处存在力的偏心，施工效率低，安全性较差。

该形式对于高层建筑的施工，劳动强度高、经济性差，技术难度高，具有很高的局限性。

1.2承插式其组成部分包含立杆、横杆、斜杆、基座、顶托等。

在立杆上焊有插座，在横杆、斜杆上焊有插头，各部件通过插座与插头组合在一起。
