液压泵性能实验指导书 (3)

实验二液压泵性能实验§1 实验目的1．深入理解液压泵的静态特性。

着重测试液压泵静态特性中：①实际流量q与工作压力p之间的关系即q—p曲线；②容积效率ην、总效率η与工作压力p之间的关系即ην—p和η--p曲线；③输入功率Ni与工作压力p之间的关系即Ni--p曲线。

2．了解液压泵的动态特性。

液压泵输出流量的瞬时变化会引起其输出压力的瞬时变化，动态特性就是表示这两种瞬时变化之间的关系。

3．掌握液压泵工作特性测试的原理和方法，学会使用本实验所用的仪器和设备。

§2 实验原理一、液压泵的空载流量与理论流量液压泵的出口压力为最低时所测到的输出流量叫空载（零压）流量，即在测试回路中，节流阀开口为最大时的流量计中的读数值。

泵的理论流量是不考虑泄漏时，单位时间内输出油液的体积，它等于泵的排量与其转速的乘积。

泵在额定转速下的理论流量常以额定转速下的空载流量代替，因空载时泵的泄漏可以忽略。

额定流量是指泵在额定压力和额定转速下输出的实际流量，它总是小于泵的理论流量。

二、液压泵的流量----压力特性液压泵的额定压力是指液压泵可长期连续使用的最大工作压力，它反映了泵的能力。

超过此值就是过载。

但不超过规定的最高压力（泵能力的极限），还可短期运行。

液压泵的工作压力是指液压泵在实际工作时输出油液的压力，即油液克服负载而建立起来的压力，它随负载的增加而增高。

在实验中我们以节流阀作为负载，使节流阀具有不同的开口，则泵出口压力就有对应的不同值，在一系列的压力值下，测量出对应不同的流量值，就得出油泵的流量—压力特性：q = f1（p）。

实验油温越高、压力越大，其实测流量值就越小。

三、液压泵的容积效率、总效率----压力特性1．容积效率ηv：液压油泵的实际流量与理论流量的比值称为容积效率，它表示液压泵容积损失大小的程度。

ην＝q／q t＝1-q泄/q t＝1-（k泄·p/V·n）= f2（p）。

式中：实际流量q＝60·Δν／Δt，单位为L/min。

实验一液压泵性能测定§1 实验目的了解液压泵的性能，学会小功率液压泵性能的测定方法。

§2 实验内容及方法液压泵的主要性能有: 额定压力、额定流量、容积效率、机械效率、总效率、压力振摆值、振动、噪声、温升、寿命等。

常用单级定量叶片液压泵的各项技术性能指标见下表（摘自JB2146—77）本次实验主要测定液压泵的效率。

图1-1就是液压泵性能的测定回路，回路中18号液压元件是一个定量叶片泵，它就是本次实验要测定的液压元件，其额定压力为6.3MPa。

回路中11号液压元件是一个先导式溢流阀，在本次实验中，它作为一个安全阀使用。

也就是在正常实验中它不能溢流，只有当误操作，系统过载的时候，它才打开，起保护作用。

油泵排出的油液，全部通过10号液压元件节流阀，然后通过流量计，回油箱。

液压泵由原动机输入机械能，将机械能转换成液压能输出，并通过液压控制回路，驱动执行机构动作。

由于泵内有摩擦损失和容积损失，所以泵的输出功率必定小于输入功率。

泵的总效率等于容积效率乘以机械效率。

其计算公式为：v m ηηη=⋅。

本实验的任务就是测出泵的这三个效率系数。

下面我们就来进行具体分析： 容积效率液压泵因内泄漏将造成流量的损失，油液粘度愈低，压力愈高，漏损就愈大。

其损失的大小情况，通常用容积效率来衡量。

容积效率ηv 等于泵的实际流量与理论流量的比，即qv q tη=。

实际流量，是泵在某一工况下，单位时间内排出油液的体积，即vq t ∆=∆。

△v 由椭圆齿轮流量计测定，△t 用秒表测定。

泵的理论流量q t ，是指泵在没有泄漏的情况下，单位时间内排出油液的体积。

其数值并不是按泵设计的几何参数和运动参数计算得。

通常是用泵的空载流量作为理论流q t 。

即以泵在额定转速下，出油口压力p=0时的实际流量q 作为理论流q t 。

总效率泵的总效率η，还可以表达成PP i η=。

即泵的总效率η等于泵的输出功率P 与输入功率P i 之比。

液压泵性能测试及液压泵拆装实验一液压泵性能测试实验（一）实验目的：1.检查实验用泵压系是否能达到额定压力和额定流量。

.2.测定实验用泵的压力——流量特性。

3.测定液压泵的容积效率。

4.测定液压泵的总效率。

（二）实验设备：QCS003B液压实验台1.实验台液压系统图（图1--1）2.实验台液压元件一览表（表1--1）。

表1--1序号序号元件名称序号元件名称序号元件名称1 叶片泵 9 溢流阀 17 速度缸2 溢流阀 10 节流阀 18 加载缸3 电磁换向阀 11 电磁换向阀 19 功率表4 单向换向阀 12 电磁换向阀 20 流量计5 节流阀 13 压力换向阀 21 滤油器6 节流阀 14 被测溢流阀 22 滤油器7 节流阀 15 电磁换向阀 23 温度计8 叶片泵 16 电磁换向阀 24 量筒（1） 实验内容：１.液压泵额定压力和额定流量的测定。

实验台被测叶片泵的额定压力为63bar，额定流量为8.6L/min。

实验时调节实验台的溢流阀９和节流阀10，可分别由压力表P6和流量计20读出其压力和流量值。

实测值应达到或大于泵的额定值。

2.液压泵压力—流量特性的测定因液压泵工作时有间隙泄漏，泵的工作压力越高，其流量损失越大，实际流量越小。

依次改变泵的工作压力就能测出相应压力的流量值，从而得到泵的压力与流量的关系曲线q=f(p) 3.液压泵容积效率的测定液压泵的容积效率ηv 是泵在额定压力下工作时的流量q p 与零压时的流量之比。

分别测量泵在额定压力下的流量q p 和零压下（无负载）的流量q 0后，可按下式计算出泵的容积效率：ηv ＝opq q 4.液压泵总效率的测定液压泵的总效率η是泵在额定压力下工作时的输出功率p ou 与输出功率p i 的比值，即ioup p 泵的输入功率p i 也就是电机的输出功率p ou ’，它等于电机的输入功率p i ’与电机效率η’ 的乘积。

电机的输入功率的数值可由功率表１９读出。

液压泵实验报告
03120 瓦里克
2010-7-1
一、实验名称: 液压泵性能试验
1.实验目的:
2.通过实验, 理解并掌握液压泵的主要技术指标；
通过实验, 学会小功率液压泵性能的测试方法。

实验设备及实验系统原理图:
该实验在液压泵性能实验台上进行, 主要实验设备及元件包括交流电机、变频器、齿轮泵、溢流阀、油箱、滤油器、流量计、转速传感器、压力表等。

原理图见附图一。

1.实验步骤:
二、排量测定: 调定驱动电机转速一定, 使泵的输入转速保持稳定,
测定排出固定液体体积所用的时间, 进而计算出流量和排量。

压力流量特性：保持泵的输入转速不变, 调节出口压力, 测定排出固定液体体积所用的时间, 进而计算出流量。

去规定出口压力下数值, 计算泵的容积效率。

实验数据及结果:
实验原始数据见附表一、二, 整理曲线见附图二。

实验小组人员:
吴、谢、瓦里克。

附表1:
液压泵型号: GPC4-20-130R 额定工作压力: 25 MPa 额定转速: 3300 r/min
测得泵的排量: 20.41 mL/r
附表2:
液压泵流量—压力特性实验数据记录表:
7 2300 4.0 10 17.75 33.80
泵在该转速及 3.5 MPa 出口压力的工况下, 其容积效率为76.3 % 。

附图1:
附图2:。

(液压与气压传动）实验指导书必修实验实验一液压泵拆装一、实验目的液压元件是液压系统的重要组成部分，通过对液压泵的拆装可加深对泵结构及工作原理的了解.并能对液压泵的加工及装配工艺有一个初步的认识。

二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、各类液压泵、液压阀及其它液压元件三、实验内容及步骤拆解各类液压元件,观察及了解各零件在液压泵中的作用，了解各种液压泵的工作原理，按一定的步骤装配各类液压泵。

1.轴向柱塞泵型号:cy14-1型轴向柱塞泵（手动变量）结构见图1—1图1—1(1）实验原理当油泵的输入轴9通过电机带动旋转时，缸体5随之旋转,由于装在缸体中的柱塞10的球头部分上的滑靴13被回程盘压向斜盘,因此柱塞10将随着斜盘的斜面在缸体5中作往复运动。

从而实现油泵的吸油和排油。

油泵的配油是由配油盘6实现的。

改变斜盘的倾斜角度就可以改变油泵的流量输出。

（2）实验报告要求A。

根据实物，画出柱塞泵的工作原理简图。

B。

简要说明轴向柱塞泵的结构组成。

（3）思考题a。

cy14———1型轴向柱塞泵用的是何种配流方式？b.轴向柱塞泵的变量形式有几种？c.所谓的“闭死容积"和“困油现象”指的是什么？如何消除.2。

齿轮泵型号：CB—-—B型齿轮泵结构图见图1—2图1—2（1）工作原理在吸油腔，轮齿在啮合点相互从对方齿谷中退出,密封工作空间的有效容积不断增大,完成吸油过程。

在排油腔，轮齿在啮合点相互进入对方齿谷中,密封工作空间的有效容积不断减小，实现排油过程.(2)实验报告要求a.根据实物，画出齿轮泵的工作原理简图。

b。

简要说明齿轮泵的结构组成。

（3)思考题a.卸荷槽的作用是什么？b。

齿轮泵的密封工作区是指哪一部分？3。

双作用叶片泵型号:YB-——6型叶片泵结构图见图1-——3图1—3(1)工作原理当轴3带动转子4转动时，装于转子叶片槽中的叶片在离心力和叶片底部压力油的作用下伸出,叶片顶部紧贴与顶子表面，沿着定子曲线滑动.叶片往定子的长轴方向运动时叶片伸出，使得由定子5的内表面、配流盘2、7、转子和叶片所形成的密闭容腔不断扩大,通过配流盘上的配流窗口实现吸油。

液压传动实验指导书实验一液压泵的性能实验 (2)实验二液压元件拆装实验 (5)实验三节流调速性能实验 (8)实验一液压泵的性能实验一、试验目的了解液压泵的主要性能和小功率液压泵的测试方法二、实验内容测试一种泵（齿轮泵或叶片泵）的下列特性：1、液压泵的压力脉动值；2、液压泵的流量—压力特性；3、液压泵的容积效率—压力特性；4、液压泵的总效率—压力特性。

附：液压泵的主要性能表图1—1所示为QCS003B型液压实验台测试液压泵的液压系统原理图。

图中8为被试泵，它的进油口装有线隙式滤油器22，出油口并联有溢流阀9和压力表P6。

被试泵输出的油液经节流阀10和椭圆齿轮流量计20流回油箱。

用节流阀10对被试泵加压。

1、液压泵的压力脉动值把被试泵的压力调到额定压力，观测记录其脉动值，看是否超过规定值。

测试压力表P6不能加接阻尼器。

2、液压泵的流量—压力特性通过测定被试泵在不同工作压力下的实际流量，得出它的流量压力特性曲线q=F(p)。

调节节流阀10即得到被试泵的不同压力，可通过压力表P6观测。

不同压力下的流量用齿轮流量计和秒表测定。

压力调节范围从零开始（此时对应的流量为空载流量）到被试泵额定压力的1.1倍为宜。

3、液压泵的容积效率—压力特性容积效率=理论流量实际流量在实际生产中，泵的理论流量一般不用液压泵设计时的几何参数和运动参数计算，通常以空载流量代替理论流量。

容积效率=空载流量实际流量即ηPV =空实q q4、液压泵总效率—压力特性总效率=泵输入功率泵输出功率即ηP =入出N N N 出=1000pq(kW) 式中p —泵的工作压力（Pa ），q —泵的实际流量（m 3/s ）N 入=2πn T式中T —泵的实际输入扭矩，n —泵的转速（本实验中为1410rpm ）本实验中液压泵的输入功率用电功率表测出。

功率表指示的数值N 表为电动机的输入功率。

再根据该电动机的功率曲线，查出功率为N 表时的电动机效率η电，则N 入=N 表η电。

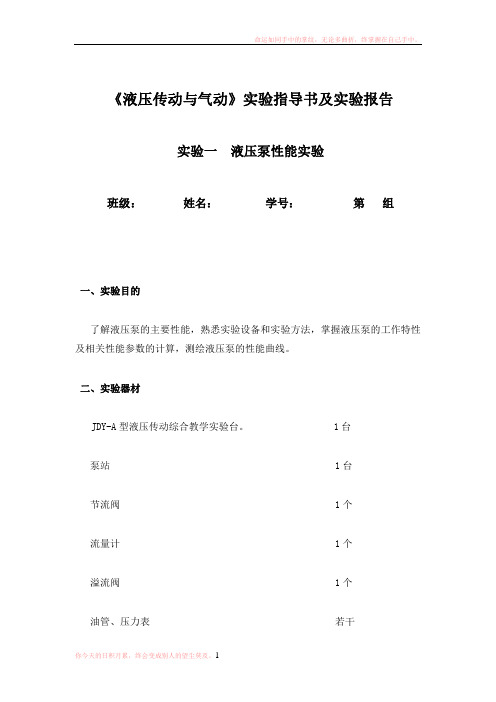

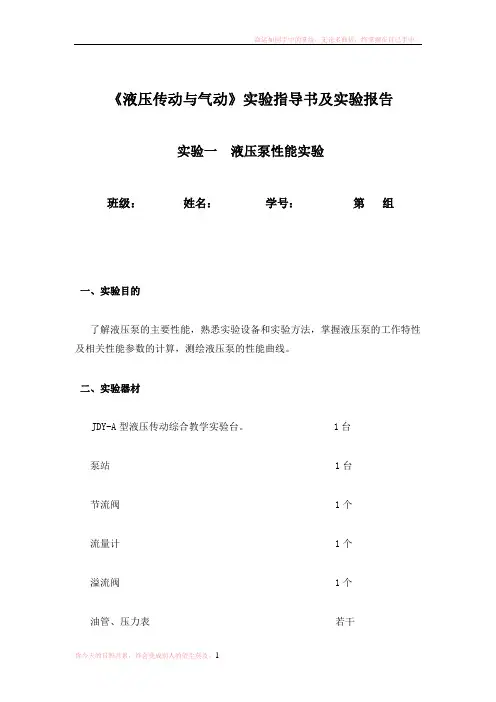

《液压传动与气动》实验指导书及实验报告实验一 液压泵性能实验班级： 姓名： 学号： 第 组一、实验目的了解液压泵的主要性能，熟悉实验设备和实验方法，掌握液压泵的工作特性及相关性能参数的计算，测绘液压泵的性能曲线。

二、实验器材JDY-A 型液压传动综合教学实验台。

1台 泵站 1台 节流阀 1个 流量计 1个 溢流阀 1个 油管、压力表 若干 三、实验内容及原理液压泵的容积效率——压力特性测定液压泵在不同工作压力下，它的容积效率——压力的变化特性()p f V V =η。

因为：()0)()()(q q q q V 空载流量输出流量理论流量输出流量理==η 所以：理q qV =η 由于：)(p f q q= 则：)()(p f q p f V q V ==理η 式中：理论流量理q ：液压系统中，通常是以泵的空载流量来代替理论流量（或者nv =理q ，n 为空载转速，v 为泵的排量）。

实际流量q ：不同工作压力下泵的实际输出流量。

（可通过流量计读出）四、实验装置液压系统原理图（见图1）图1 液压泵性能实验原理图五、实验步骤1．首先了解和熟悉实验台液压系统的工作原理及各元件的作用，明确注意事项。

2．检查油路连接是否牢靠。

3. 按以下步骤调节及实验。

将溢流阀2开至最大，启动液压泵1，关闭节流阀3，通过溢流阀2调整液压泵的压力至7MPa，使其高于液压泵的额定压力6.0MPa而作为安全阀使用。

q。

将节流阀3开至最大，测出泵的空载流量，即：泵的理论流量理通过逐级关小节流阀3对液压泵进行加载，测出不同负载压力下的相关数据。

包括：液压泵的压力p、泵的输出流量q、泵的输入转速n（参数）。

压力p：通过压力表8读出，数据计入表1。

输出流量q：通过流量计4读出，数据计入表1。

转速n：通过台面上转速表直接读出，数据计入表1（参考数据）。

3. 实验完成后，打开溢流阀，停止电机，待回路中压力为零后拆卸元件，清理好元件并归类放入规定的抽屉内。

液压与气压传动实验指导书本实验指导书是根据机械设计制造及自动化等专业《液压传动与气压传动》教学大纲及实验教学大纲的要求编写的，共编入七个教学实验，适用于在YCS系列液压教学实验台上进行。

通过实验教学，目的是使学生掌握常用液压元件及常用液压回路的性能及测试方法，培养学生分析解决实际工程问题的能力。

由于水平所限，不妥之处在所难免，欢迎批评指正。

实验一液压泵（马达）结构实验----------------------------------4 实验二液压控制阀结构实验--------------------------------------5 实验三液压泵性能实验------------------------------------------6 实验四溢流阀性能实验------------------------------------------11 实验五节流调速性能实验----------------------------------------17 实验六液压回路设计实验----------------------------------------23 实验七气压回路设计实验----------------------------------------24实验一液压泵（马达）结构实验一、实验目的1.通过实验，熟悉和掌握液压系统中动力与执行元件的结构、工作原理。

2.通过实验，能熟练完成各种泵（马达）的拆卸和组装。

二、实验内容将实验中给出的液压泵（马达）分别拆开，观察其组成零件、结构特征、工作原理，并记录拆装顺序以便于正确组装。

1.齿轮泵的拆装：将齿轮泵按顺序拆开，观察泵的密封容积由哪些零件组成，困油区、卸荷槽在什么位置，泵内压力油的泄漏情况，如何提高容积效率。

2.叶片泵的拆装：将叶片泵按顺序拆开，观察泵的密封容积由哪些零件组成，如何区分配油盘上的配油窗口，分析配油盘上的三角沟槽有什么作用，叶片能否反装，泵在工作时叶片一端靠什么力始终顶住定子内圆表面而不产生脱空现象。
