实现离心泵自吸水方法

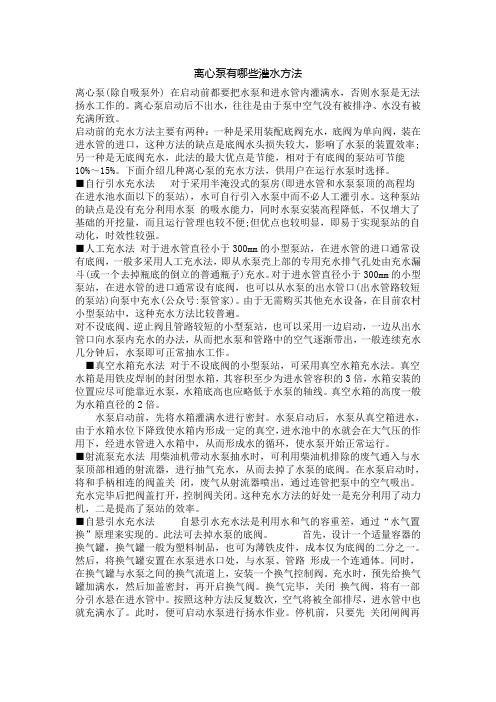

离心泵有哪些灌水方法离心泵(除自吸泵外) 在启动前都要把水泵和进水管内灌满水，否则水泵是无法扬水工作的。

离心泵启动后不出水，往往是由于泵中空气没有被排净、水没有被充满所致。

启动前的充水方法主要有两种：一种是采用装配底阀充水，底阀为单向阀，装在进水管的进口，这种方法的缺点是底阀水头损失较大，影响了水泵的装置效率;另一种是无底阀充水，此法的最大优点是节能，相对于有底阀的泵站可节能10%～15%。

下面介绍几种离心泵的充水方法，供用户在运行水泵时选择。

■自行引水充水法对于采用半淹没式的泵房(即进水管和水泵泵顶的高程均在进水池水面以下的泵站)，水可自行引入水泵中而不必人工灌引水。

这种泵站的缺点是没有充分利用水泵的吸水能力，同时水泵安装高程降低，不仅增大了基础的开挖量，而且运行管理也较不便;但优点也较明显，即易于实现泵站的自动化，时效性较强。

■人工充水法对于进水管直径小于300mm的小型泵站，在进水管的进口通常设有底阀，一般多采用人工充水法，即从水泵壳上部的专用充水排气孔处由充水漏斗(或一个去掉瓶底的倒立的普通瓶子)充水。

对于进水管直径小于300mm的小型泵站，在进水管的进口通常设有底阀，也可以从水泵的出水管口(出水管路较短的泵站)向泵中充水(公众号:泵管家)。

由于无需购买其他充水设备，在目前农村小型泵站中，这种充水方法比较普遍。

对不设底阀、逆止阀且管路较短的小型泵站，也可以采用一边启动，一边从出水管口向水泵内充水的办法，从而把水泵和管路中的空气逐渐带出，一般连续充水几分钟后，水泵即可正常抽水工作。

■真空水箱充水法对于不设底阀的小型泵站，可采用真空水箱充水法。

真空水箱是用铁皮焊制的封闭型水箱，其容积至少为进水管容积的3倍，水箱安装的位置应尽可能靠近水泵，水箱底高也应略低于水泵的轴线。

真空水箱的高度一般为水箱直径的2倍。

水泵启动前，先将水箱灌满水进行密封。

水泵启动后，水泵从真空箱进水，由于水箱水位下降致使水箱内形成一定的真空，进水池中的水就会在大气压的作用下，经进水管进入水箱中，从而形成水的循环，使水泵开始正常运行。

自吸泵功能效果及应用自吸泵，又称为自吸离心泵，是一种能够在泵体内形成自吸力，从而实现自动吸水的离心泵。

它具有吸程高、自吸速度快、结构简单等特点，广泛用于市政工程、消防给水、农田灌溉和工业生产等领域。

下面就自吸泵的功能、效果以及应用进行详细介绍。

1. 自吸泵的功能(1) 自吸能力强：自吸泵具有较高的自吸能力，能够在泵体内形成真空，吸程可以达到6-8米，有的甚至可以达到10米以上。

(2) 自动吸水：自吸泵能够根据需要，自动将水抽入泵体，无需手动加水或者安装配水设备。

(3) 无需填充液体：与一般的离心泵相比，自吸泵不需要在启动前填充液体，即可实现自动吸水。

2. 自吸泵的效果(1) 吸程高：自吸泵能够实现较高的吸程，这意味着它可以从较低的地方吸取液体。

因此，自吸泵可以应用于需要从深井或者地下河流等地方吸取水源的场合，提高了泵站建设的灵活性和适用范围。

(2) 吸水速度快：自吸泵具有较快的吸水速度，可以在短时间内实现吸水。

这对于紧急工程、抗旱救灾等应急情况非常有用。

(3) 结构简单：自吸泵相对于其他类型的泵而言，结构更加简单，易于维护和安装。

对于一些需要频繁移动或者临时使用的场合，自吸泵更加适用。

3. 自吸泵的应用(1) 市政工程：自吸泵被广泛应用于市政工程中，例如城乡供水、排水系统和给排水设备等。

由于自吸泵可以实现较高的吸程和较快的吸水速度，非常适合应用于市政工程的抽水、引水和排水等环节。

(2) 消防给水：自吸泵也被广泛应用于消防系统中，用于供应水源。

消防给水泵通常需要具备吸程高、自吸速度快等特点，以保证消防系统能够在紧急情况下迅速供水。

(3) 农田灌溉：农田灌溉是自吸泵的另一个重要应用领域。

农田经常需要从河流、湖泊或者水井等地方引水进行灌溉，自吸泵能够实现快速自动吸水，提高了农田灌溉的效率。

(4) 工业生产：自吸泵也被广泛应用于工业生产中，例如化工、制药、食品等行业。

工业生产中常常需要将液体从容器或者储罐中抽出，自吸泵能够满足这一需求。

给水排水|关于离心消防泵自灌式吸水技术要求的探讨陈耀辉(福建省建筑设计研究院，福州350001)摘要主要介绍新旧规范及设计手册中对离心生活水泵及消防泵自灌式吸水技术要求的变化，分析了几种自灌式吸水水位的可靠性，总结了对自灌式吸水技术要求的认识和理解，供《消防给水及消火栓系统技术规范》（GB 50974—2014）修编时参考。

0引言一直以来，各个版本的消防规范对离心消防泵自灌式吸水技术要求没有一个明确统一的定义，以至于对其理解也不统一，采取的应对措施也不一样。

2014年10月1日实施的《消防给水及消火栓系统技术规范》（GB 50974—2014，以下简称“水消规”）5.1.9.5条及5.1.12条及相对应的条文解释对它有了较为明确的定义，离心消防泵自灌式吸水技术要求即消防水池最低水位要高于离心消防泵出水管中心线或水源水位能被离心消防泵吸水，消防水泵应经常充满水，保证及时启动供水。

大多数人将消防水池最低水位高于离心消防泵出水管中心线作为离心消防泵自灌的唯一技术要求，忽略了满足“水源水位能被离心消防泵吸水”也是离心消防泵自灌的技术要求，这种认识比过去通常做法的要求提高了，导致当采用卧式或立式消防泵时，消防泵房地面要低于消防水池池底700～1 000 mm才能满足上述消防泵自灌的技术要求。

是否有这必要，值得商榷。

本文主要对历次版本规范及设计手册中生活、消防离心泵的自灌式吸水技术要求进行归纳整理，并提出建议。

1生活水泵满足自灌式吸水技术要求《建筑给水排水技术规范》（GB 50015—2003，2009年版，以下简称“建水规”）3.8.6条及条文解释对生活水泵满足自灌式吸水技术要求做了明确的解释，生活给水水泵的自灌式吸水是指水泵启动时，卧式水泵的泵壳内应全部充满水，立式水泵至少第一级泵壳内应充满水，由于生活水泵有设定一个自灌启泵最低水位，水位在自灌启泵最低水位以上时，允许启动水泵，水位在自灌启泵最低水位以下时，不允许启动水泵，所以并不要求水泵出水管位于储水池最低水位以下，只要卧式水泵的泵壳或立式水泵至少第一级泵壳位于自灌启泵水位以下，启泵水位在一般情况下宜取1/3储水池总水深，如图1所示。

强自吸泵工作原理
强自吸泵是一种能够自动吸水的离心泵，它能够在吸水开始阶段没有上部水源时，利用空气和液体的混合物来实现自吸。

其工作原理如下：
1. 泵启动时，泵转子开始旋转，通过离心力将液体推向泵出口。

2. 泵出口的压力下降，同时，由于离心力的作用，液体的压力会降低到饱和蒸汽压以下，形成蒸汽空穴。

3. 泵出口产生的负压通过泵内的通气管吸引空气进入泵内。

4. 在泵内液体和空气的混合物的作用下，液体继续被泵转子推向泵出口，同时空气和液体混合物也会进一步被抽出。

5. 当液体和空气的混合物达到泵出口时，由于减压作用，混合物会发生分离。

空气会逐渐被抽走，而液体则继续被推向泵出口。

6. 当液体连续被推出并在泵出口处分离空气后，泵内的压力将增加，使得液体被不断吸入泵内。

这个过程将持续下去，直到泵内液体的吸入和推出达到平衡。

需要注意的是，强自吸泵的自吸高度和自吸时间受到一些因素的限制，例如泵的设计、泵内的液体性质等。

一般来说，强自吸泵的自吸高度一般在4-8米之间，自吸时间一般为1-3分钟。

离心泵的工作原理有哪些离心泵工作原理离心泵的工作原理：离心泵依靠旋转叶轮对液体的作用把原动机的机械能传递给液体。

由于作用液体从叶轮进口流向出口的过程中，其速度能和压力能都得到加添，被叶轮排出的液体经过压出室，大部分速度能转换成压力能，然后沿排出管路输送出去，这时，叶轮进口处因液体的排出而形成真空或低压，吸入口液体池中的液体在液面压力（大气压）的作用下，被压入叶轮的进口，于是，旋转着的叶轮就连续不断地吸入和排出液体。

离心泵是利用叶轮旋转而使水发生离心运动来工作的。

水泵在启动前，必需使泵壳和吸水管内充分水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水发生离心运动，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。

当泵内充分液体时，叶轮在驱动机的带动下高速旋转，叶片驱使液体旋转，产生离心力。

在离心力的作用下，液体沿叶片流道从中心向四周甩出，经过蜗壳送入排出管。

叶轮在旋转过程中，一面不断吸入液体，一面又不断将吸入的液体排出，如此连续工作，液体在压力能与速度能的作用下，被输送到工作地点。

离心泵运行管理方法1、每台水泵机组投入运行后应适时填写运行日报表上有关记录项目。

计算机管理的，应将各台泵每日的运转情况数据输入计算机的存储系统。

2、注意机组有无不正常的响声和振动。

水泵在正常运行时，机组应当安静，声音应当正常连续而不间断。

往往不正常的响声和振动是水泵故障发生的前兆，遇此情况，应立刻停机检查。

3、注意机组轴承温度及油量的检查。

轴承升温，一般不得超过环境温度30℃～40℃，最高不超过75℃。

在无温度计时，也可用手摸，凭阅历判定，如感到很烫手时，应停机检查。

4、新机组使用润滑脂的滚珠轴承，第一次换油时间在机组运行80h～100h之后，以后约每隔2400h换油一次（使用二硫化钼润滑剂，时间可延长一倍）。

凡接受机械油润滑的轴承，每240h换油一次，并应随时注意油面应在油标尺的两刻度之间，不足时应随时加注。

5、填料盒正常滴水程度，一般只要掌控到能分滴而下，不连续成线即可，即每分钟20～150滴。

自吸泵泵工作原理
自吸泵是一种特殊的离心泵，可以在无需外部给水条件下，自行吸水并将其输送。

它的工作原理可以概括为以下几个步骤：
1. 启动：将自吸泵启动后，泵的转子开始旋转，产生离心力。

2. 开始吸水：当泵内没有水时，由于泵壳内外压力的差异，水会自动从吸水口进入泵壳。

此时，水会填充泵壳和泵腔。

3. 增压：随着转子的旋转，叶轮将离心力传递给水，在泵腔内形成高速旋转的水流。

由于离心力的作用，水的压力逐渐增加。

4. 自吸：当水压力达到一定值时，泵腔内的压力将高于环境压力。

这时，水将通过叶轮的离心力，从泵腔经出水口排出。

5. 持续供水：由于转子的持续旋转，吸水和排水过程将持续进行。

即使在初次启动时，泵内没有水，也能通过自吸原理将水吸入，实现连续供水。

需要注意的是，自吸泵的吸程高度和吸水速度受到一定的限制。

一般来说，自吸泵适用于吸程不超过9米、吸水速度不超过3
米/秒的情况。

同时，在泵的启动前，需要先将泵体和吸水管
道充分注满水，以确保自吸泵能够正常工作。

自吸式离心泵工作原理
自吸式离心泵是一种常用的水泵，其工作原理基于离心力和吸力的作用。

自吸式离心泵通常由泵体、叶轮、轴承和密封装置等部分组成。

其中，泵体内部通常分为一个吸水室和一个排水室。

工作时，泵体内的叶轮以高速旋转。

当泵开始运行时，先将水泵灌满，然后启动电机。

接着，叶轮的旋转产生离心力，使得水被甩出叶轮，形成一个低压区域。

由于机械密封装置（如密封圈）的存在，水从低压区域进入吸水室。

由于泵体内部的压力差，水在泵体内部形成一种循环流动的状态。

同时，由于叶轮的旋转和离心力的作用，空气被抛离出去，从而在泵体内形成一个真空区域。

当泵体内形成真空时，水从吸水池通过吸管进入吸水室，由于压力差的存在，水会被吸入泵体内。

随着水的流入，泵内的真空区域减少，直到泵体内充满水。

当泵体内充满水之后，在叶轮的旋转和离心力的作用下，水被甩出泵体，进入排水室。

同时，由于吸水室内的压力增加，水继续被抽入泵体内，从而形成了持续的循环流动。

需要注意的是，自吸式离心泵的吸水高度是有限的，一般不超过7米。

如果吸水高度过高或存在管路阻力过大，可能会导致泵无法正常吸水。

总的来说，自吸式离心泵利用离心力和吸力的相互作用，通过泵体内的循环流动，将液体从低压区域吸入，然后再由高压区域排出，实现了水的连续供应。

自吸式离心泵工作原理
自吸离心泵工作原理,自吸离心泵原理
常用的自吸式离心泵都是采用轴向回液的泵壳设计结构。

自吸式离心泵主要有吸水室、储水腔、涡卷室、回流孔、气水分离室等部件组成。

自吸离心泵工作原理如下:自吸离心泵运行以后，叶轮将预先灌入室储水腔的水及从进口管道里面所抽的空气一起吸入，水和空气在经过叶轮高速旋转之后达到完全混合的效果，液体夹带着气体在离心力的作用之下向涡卷室外缘排出。

液体夹带着气体通过扩散管进入气水分离室。

这时，因为水的流速突然降低，空气是比水要轻的气体会向上走，气体就会从气水混合物中被排离出来，空气会通过各种自吸泵的排气口及排水出口排出。

分离了空气之后的水回到储水腔，再由回流孔再次回到叶轮的吸水端，再次与自吸离心泵进口管道中被叶轮吸入的空气混合在一起，在高速旋转的叶轮作用下，又流向叶轮外缘。

随着这个过程来回往复的地进行下去，自吸离心泵进口管道中的空气不断排出减少，一直到最后排尽进口管道的空气，形成一定负压之后水会逐渐由水池被提升到泵体里面来，这样就完成了自吸过程，自吸离心泵抽上来水之后就能正常出水。

以上就是自吸离心泵的工作原理。

自吸离心泵的轴承体底部还可以设冷却室来冷却轴承，如果轴承因为安装使用上面的缘故导致轴承体发热温度超过了70度时，可在这里接一根冷却液管道，注入冷却液循环冷却。

自吸泵工作原理
自吸泵是一种常见的工业设备，它具有自吸吸水、排水能力强、操作简单等特点，被广泛应用于各种领域。

那么，自吸泵的工作原理是什么呢？下面我们来详细介绍一下。

首先，自吸泵的工作原理基于离心泵的工作原理。

离心泵是利用离心力将液体从进口抽入泵内，然后通过旋转叶轮将液体加速并排出的原理。

而自吸泵通过特殊的结构设计，在泵的进口处形成一个真空区域，使得泵能够自吸水，无需外接管道或其他辅助设备。

其次，自吸泵内部结构设计独特，包括叶轮、泵壳、进口管道等部件。

在泵启动时，叶轮开始旋转，液体进入泵内并被加速。

在叶轮旋转的同时，液体被甩出并排出泵外。

同时，泵壳内的真空区域会不断吸入新的液体，从而形成自吸效果。

此外，自吸泵还配备有适当的密封装置，以防止泵内液体外泄。

同时，泵的进口处通常设计成特殊形状，能够更好地吸入液体，提高自吸效果。

这些结构设计都是为了确保自吸泵能够稳定、高效地工作。

另外，自吸泵的工作原理还与液体的性质有关。

一般来说，自吸泵适用于输送清水、污水、化工液体等不同性质的液体。

但需要根据液体的特性选择相应的自吸泵型号，以确保泵能够正常工作。

总的来说，自吸泵的工作原理是基于离心泵的工作原理，通过特殊的结构设计和液体的自吸效应，使得泵能够自吸水并将水排出。

同时，密封装置和进口设计也对泵的工作效果起到重要作用。

因此，在选择和使用自吸泵时，需要充分了解其工作原理，以确保其能够稳定、高效地工作。

以上就是关于自吸泵工作原理的介绍，希望能够对大家有所帮助。

如果您对自吸泵还有其他疑问，欢迎随时咨询我们的工程师团队。

图示说明：关于离心泵的自吸（泊头市晟华泵业）最近有客户在咨询一个问题：离心泵都没有自吸能力。

自吸离心泵是如何实现自吸的？下面就这个问题分别说明：一、离心泵的原理离心泵（泊头晟华泵业RY系列和IS系列）是利用叶轮旋转而使水发生离心运动来工作的。

水泵在启动前，必须使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水发生离心运动，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。

二、普通离心泵和自吸离心泵的工作原理1、普通离心泵（泊头晟华泵业IS系列和RY系列）的工作原理是：水泵启动前先在泵壳内灌满水（或泵壳内自身存有水）。

启动后叶轮高速旋转使叶轮槽道中的水流向涡壳，这时入口形成真空，使进水逆止门打开，吸入管内的空气进入泵内，并经叶轮槽道到达外缘。

普通离心泵：普通离心泵在灌水后进行运转，吸入腔的空间很小，而且进口距离地面较底，存储水的能力有限，一旦泵停止运转，泵腔体内的水很快就顺管道流走。

当再次启动泵的时候，无法实现自吸，任需要灌水。

泊头市晟华泵业，普通离心泵的产品主要为：SH-IS卧式离心泵和SH-RY 热油泵系列。

2、自吸式离心泵（泊头晟华泵业CYZ系列和CLZ系列）：首先自吸离心泵的基本工作原理与普通离心泵相通。

区别在于：自吸离心泵在灌水后进行运转，吸入腔的空间很大，而且进口距离泵底面较高，存储水的能力很好。

一旦泵停止运转，泵腔体内的水会存储在泵腔内，不会顺管道流走。

当再次启动泵的时候，无需要灌水，可以直接运转，实现自吸。

泊头市晟华泵业，自吸离心泵的产品主要为：CWZ卧式自吸收离心泵（离心油泵）和CWZ系列和CLZ系列自吸船用离心泵系列。

三、通常普通离心泵如何实现自吸收1、增加管路底阀。

2、泵进口增加一个储水罐。

这两种方法的目的都是为了增加：储水功能。

四、图示说明泵的自吸能力关于离心泵的自吸，卧式和立式的原理相通。

用卧式离心泵做以下说明：图一为普通离心泵：普通离心泵在灌水后进行运转，吸入腔的空间很小，而且进口距离地面较底，存储水的能力有限，一旦泵停止运转，泵腔体内的水很快就顺管道流走。
