数控机床程序编制的一般步骤和手工编程数控机床程序编制〔又称数控编程〕是指编程者〔程序员或数控机床操作者〕根据零件图样和工艺文件的要求,编制出可在数控机床上运行以完成规定加工任务的一系列指令的过程。
具体来说,数控编程是由分析零件图样和工艺要求开始到程序检验合格为止的全部过程。
一般数控编程步骤如下〔见图19-22〕。
图19-22 一般数控编程顺序图1.分析零件图样和工艺要求分析零件图样和工艺要求的目的,是为了确定加工方法、制定加工方案,以及确认与生产组织有关的问题,此步骤的内容包括:1〕确定该零件应安排在哪类或哪台机床上进行加工。
2〕采用何种装夹具或何种装卡位方法。
3〕确定采用何种刀具或采用多少把刀进行加工。
4〕确定加工路线,即选择对刀点、程序起点〔又称加工起点,加工起点常与对刀点重合〕、走刀路线、程序终点〔程序终点常与程序起点重合〕。
5〕确定切削深度和宽度、进给速度、主轴转速等切削参数。
6〕确定加工过程中是否需要提供冷却液、是否需要换刀、何时换刀等。
2.数值计算根据零件图样几何尺寸,计算零件轮廓数据,或根据零件图样和走刀路线,计算刀具中心〔或刀尖〕运行轨迹数据。
数值计算的最终目的是为了获得编程所需要的所有相关位置坐标数据。
3.编写加工程序单在完成上述两个步骤之后,即可根据已确定的加工方案〔或方案〕及数值计算获得的数据,按照数控系统要求的程序格式和代码格式编写加工程序等。
编程者除应了解所用数控机床及系统的功能、熟悉程序指令外,还应具备与机械加工有关的工艺知识,才能编制出正确、实用的加工程序。
4.制作控制介质,输入程序信息程序单完成后,编程者或机床操作者可以通过CNC机床的操作面板,在EDIT方式下直接将程序信息键入CNC系统程序存储器中;也可以根据CNC系统输入、输出装置的不同,先将程序单的程序制作成或转移至某种控制介质上。
控制介质大多采用穿孔带,也可以是磁带、磁盘等信息载体,利用穿孔带阅读机或磁带机、磁盘驱动器等输入〔输出〕装置,可将控制介质上的程序信息输入到CNC系统程序存储器中。
毕业设计说明书课题法兰盘零件数控车削加工工艺及编程姓名 XXXX系部机械制造工程系专业数控技术目录摘要 (2)关键词 (3)1 绪论 (4)2 毕业设计任务 (5)2.1 设计任务与安排 (5)2.2 设计要求 (6)2.3涉及的主要知识 (6)3二维图 (6)4 三维图 (8)5 零件工艺分析 (10)5.1零件作用分析 (10)5.2 零件图纸的分析 (10)5.3 毛坯的选择 (11)5.4 基准的选择 (11)5.4.1 粗基准的选择 (11)5.4.2 精基准的选择 (11)5.5 制定工艺路线 (12)6 选择的设备 (12)6.1 机床的选择 (12)6.2 夹具的选择 (13)6.3 量具的选择 (13)7 切削用量的确定 (13)8 刀具选择 (14)9 数控加工工艺卡 (14)10手动编程 (14)11 数控仿真报告 (16)12 设计小结 (19)13参考文献 (20)14 附录附录1机械加工工艺过程卡片……………………………………………………………附录2数控机械加工工序卡片……………………………………………………………附录3数控加工走刀路线图卡片…………………………………………………………附录4数控刀具卡片………………………………………………………………………法兰盘零件数控车削加工工艺及编程摘要机械工业担负着国民经济各部门,转变为竞争力的商品,为,设应时常探索研究使产品设尽善尽美;法国认为:设计是工业的生命,要培养超一流设计大师,要大胆启用有才华和有实践工作经验的设计人员。
数控技术技术于一体的现代制造技术。
他是发展新兴高新技术产业和尖端工业(如信息技术及其产业、各国制造业广泛采用数控技术,以提高制造能力和水平,提高对动态多变市场的适应能力和竞争能力。
总之,大力发展以数控技术为核心的先进制造技术已成为世界各发达国家加速制造业的发展规模和水平,则是反应国民经济实力和科学技术水平的重要标志之一。
数控编程加工工艺实例分析文/罗谷清数控机床是一种技术密集度及自动化程度很高的机电一体化加工设备,是综合应用计算机、自动控制、自动检测及精密机械等高新技术的产物,它严格按照加工程序,自动地对被加工工件进行加工。
随着数控机床的发展与普及,现代化企业对于懂得数控加工技术、能进行数控加工编程的技术人才的需求量必将不断增加。
数控车床是目前使用最广泛的数控机床之一。
数控编程是指从零件图样到获得数控加工程序的全部工作过程。
编制数控加工程序是使用数控机床的一项重要技术工作,理想的数控程序不仅应该保证加工出符合零件图样要求的合格零件,还应该使数控机床的功能得到合理的应用与充分的发挥,使数控机床能安全、可靠、高效地工作。
一、数控程序编制的内容及步骤数控编程是指从零件图样到获得数控加工程序的全部工作过程,如图1所示。
二、编程方法数控加工程序的编制方法主要有两种:手工编制程序和自动编制程序。
1.手工编程手工编程指主要由人工来完成数控编程中各个阶段的工作,如图2所示。
一般对几何形状不太复杂的零件,所需的加工程序不长,计算比较简单,用手工编程比较合适。
手工编程的特点:耗费时间较长,容易出现错误,无法胜任复杂形状零件的编程。
据国外资料统计,当采用手工编程时,一段程序的编写时间与其在机床上运行加工的实际时间之比,平均约为30:1,而数控机床不能开动的原因中有20%~30%是由于加工程序编制困难,编程时间较长。
2.计算机自动编程自动编程是指在编程过程中,除了分析零件图样和制定工艺方案由人工进行外,其余工作均由计算机辅助完成。
采用计算机自动编程时,数学处理、编写程序、检验程序等工作是由计算机自动完成的,由于计算机可自动绘制出刀具中心运动轨迹,使编程人员可及时检查程序是否正确,需要时可及时修改,以获得正确的程序。
又由于计算机自动编程代替程序编制人员完成了繁琐的数值计算,可提高编程效率几十倍乃至上百倍,因此解决了手工编程无法解决的许多复杂零件的编程难题。
山东职业学院毕业设计(论文)题目:系别:专业:班级:学生姓名:指导教师:完成日期:山东职业学院毕业设计(论文)任务书山东职业学院毕业设计指导书设计题目典型零件的数控编程与加工仿真班级姓名指导教师宋嘎2011年11月一、设计题目:典型零件的数控编程与加工仿真二、背景与目的数控加工的广泛运用给机械制造业的生产方式、产品结构、产业结构都带来了深刻的变化,是制造业实现自动化、柔性化、集成化生产的基础。
如何良好地运用数控机床,发挥其高精度、高效率等特点,是制造行业从业人员面临的一个大问题;另一方面,高职院校数控技术专业正是要培养这种掌握数控工艺和加工技术的高端技能型人才。
因此,应该使学生熟练掌握数控加工工艺的制定,数据程序的编制和数控机床的操作等技能,使他们毕业后能够快速上岗,从而提高就业竞争能力。
在三年的学习中,机电一体化技术专业的毕业生系统地学习了本课题所涉及到的《机械设计基础》、《机械制造技术基础》、《机加工设备》、《数控编程与加工》等专业理论知识,为使学生更加全面地掌握所学理论知识,做到融会贯通,在将来的就业竞争、生存竞争中立于不败之地,特设这一课题。
本课题设计目的:1、熟练掌握典型零件的车削加工工艺2、熟练掌握典型零件的铣削加工工艺3、熟练掌握FANUC 0i系统的程序编制4、掌握计算机二维绘图和三维造型的应用5、熟练掌握宇龙数控仿真软件的应用三、设计过程及内容(一)计算机绘图利用Cimatron E软件完成零件的三维造型,并生成二维工程图。
(二)零件的数控加工工艺分析1.零件图样分析2.基准选择3.加工方法与加工方案的确定4.工序和工步的划分5.走刀路线的确定6.工艺装备的选择7.切削用量的确定注:工艺分析务必按以上步骤进行,不可省略。
(三)编制加工工艺文件工件安装和原点设定卡片数控加工走刀路线图数控加工工序卡片数控加工刀具卡片注:此部分应置于毕业论文的附录中(四)编写程序本项目要求采用手工编程(五)程序调试与加工应用宇龙仿真软件进行模拟加工,把仿真结果打印出来,置于毕业论文的附录中。
内螺纹零件数控手工编程加工实例分析作者:于世忠来源:《科协论坛·下半月》2013年第12期摘要:内螺纹零件采用手工编程加工比自动编程生成的程序要简单的多,可以采用特殊的G功能指令进行零件加工,提高加工效率,降低生产成本。
关键词:内螺纹数控编程 G功能中图分类号:TG659 文献标识码:A 文章编号:1007-3973(2013)012-049-021 前言对于一些特殊类型的加工零件我们可以采用手工编程当中一些特殊的方法,合理运用一些手工编程当中G功能指令,可以使程序步骤得到精简,使一些中低档数控机床系统运行要求降低,加工效率和精度得到提高。
2 零件图样分析编制如图1所示程序并加工。
工件材料为45#钢,毛坯为 50棒料,要求完成工件内螺纹加工,毛坯以预制 20mm、深26mm底孔。
3 零件加工完成3.1 零件螺纹分析根据图样中螺纹标注可知,零件右端内螺纹为普通细牙螺纹,公称直径为24mm,螺距为2mm,单线,右旋,螺纹长度21mm,螺纹中、顶径公差带代号为7H。
3.2 确定工艺及编程加工路线用三爪卡盘自定位,一次装夹依次完成外形轮廓、粗、精加工,螺纹孔底加工,内螺纹加工,加工步骤:(1)G71循环指令外形轮廓粗加工。
(2)G70循环指令外形轮廓精加工。
(3)G90指令粗、精加工内孔轮廓。
(4)G76循环指令加工内螺纹。
3.3 工艺参数确定3.4 根据实体模型和加工工艺分析自动生成编辑程序(参考)4 结语正确掌握数控车床手工编程和工艺设计特殊方法的加工运用,可以大大简化加工程序,节省了零件加工时间还能保证零件的加工精度,在实践工作中有一定的现实意义。
参考文献:[1] 唐勰.浅析FANUC-0iT系统数控车床的螺纹加工[J].中国现代教育装备,2010(01):74-75.[2] 赵歧刚,于世忠.数控车床零件加工技术[M].北京:电子出版社,2013:94-100.[3] 韦富基,李振尤.零件数控车削加工[M].北京:北京理工大学出版社,2009.。

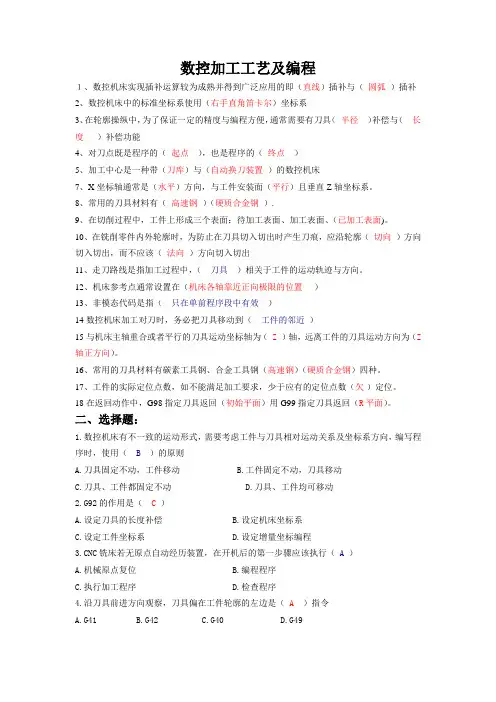

数控加工工艺及编程1、数控机床实现插补运算较为成熟并得到广泛应用的即(直线)插补与(圆弧)插补2、数控机床中的标准坐标系使用(右手直角笛卡尔)坐标系3、在轮廓操纵中,为了保证一定的精度与编程方便,通常需要有刀具(半径)补偿与(长度)补偿功能4、对刀点既是程序的(起点),也是程序的(终点)5、加工中心是一种带(刀库)与(自动换刀装置)的数控机床7、X坐标轴通常是(水平)方向,与工件安装面(平行)且垂直Z轴坐标系。
8、常用的刀具材料有(高速钢)(硬质合金钢).9、在切削过程中,工件上形成三个表面:待加工表面、加工表面、(已加工表面)。
10、在铣削零件内外轮廓时,为防止在刀具切入切出时产生刀痕,应沿轮廓(切向)方向切入切出,而不应该(法向)方向切入切出11、走刀路线是指加工过程中,(刀具)相关于工件的运动轨迹与方向。
12、机床参考点通常设置在(机床各轴靠近正向极限的位置)13、非模态代码是指(只在单前程序段中有效)14数控机床加工对刀时,务必把刀具移动到(工件的邻近)15与机床主轴重合或者平行的刀具运动坐标轴为(Z )轴,远离工件的刀具运动方向为(Z 轴正方向)。
16、常用的刀具材料有碳素工具钢、合金工具钢(高速钢)(硬质合金钢)四种。
17、工件的实际定位点数,如不能满足加工要求,少于应有的定位点数(欠)定位。
18在返回动作中,G98指定刀具返回(初始平面)用G99指定刀具返回(R平面)。
二、选择题:1.数控机床有不一致的运动形式,需要考虑工件与刀具相对运动关系及坐标系方向,编写程序时,使用(B)的原则A.刀具固定不动,工件移动B.工件固定不动,刀具移动C.刀具、工件都固定不动D.刀具、工件均可移动2.G92的作用是( C)A.设定刀具的长度补偿B.设定机床坐标系C.设定工件坐标系D.设定增量坐标编程C铣床若无原点自动经历装置,在开机后的第一步骤应该执行(A)A.机械原点复位B.编程程序C.执行加工程序D.检查程序4.沿刀具前进方向观察,刀具偏在工件轮廓的左边是( A )指令A.G41B.G42C.G40D.G495.圆弧插补指令G02 X Y R中,X Y后的值表示圆弧的( D )A.圆心坐标值B.圆心坐标相关于起点的值C.起点坐标值D.终点坐标值6.下列说法中(B )是错误的A.G92是模态指令B.G33 Z F 中的F表示进给量C.G04 X3.0表示暂停3sD.G41是刀具左补偿7.G01指令代码,在遇到( D )指令码在程序中出现后,仍为有效A.G00B.G01C.G03D.G048.设G01 X30 Z6执行G91 G01 Z15后,正方向实际移动量( D )A.9mmB.21mmC.10mmD.15mm9.在数控铣床上的ZY平面内加工曲线外形工件,应选择( C )指令A.G17B.G18C.G19D.G2010.G02 X20 Y20 R-10 F100所加工的通常是( C )A.整圆B.夹角≤180度的圆弧C.180≤夹角≤360圆弧D.不确定11.ISO标准规定绝对尺寸方式的指令为( A )A.G90B.G91C.G92D.G9812.加工程序段的结束部分常用( C )表示A.M01B.M02C.M30D.LF13.沿刀具前进方向观察,刀具偏在工件轮廓的左边是( B )指令A.G40B.G41C.G42D.G4914.刀具长度正补偿是( B )指令A.G40B.G43C.G44D.G4915.圆弧插补指令G03 X Y R 中,X、Y后的值表示圆弧的( C )A.圆心坐标值B.起点坐标值C.终点坐标值D.圆心坐标相关于起点的值16.确定数控机床坐标轴时,通常应先确定( C )DA.X轴B.Y轴C.Z轴D.原点17.下列G指令中( D )是非模态指令.A.G01B.G02C.G03D.G0418.用于指令动作方式的准备功能的指令代码是( D )A.F代码B.T代码C.M代码D.G代码19.某直线操纵数控机床加工的起始坐标为(0.0),接着分别是(0,5),(5,5),(5.0),(0,0)则加工的零件形状是( B )A.边长为5的平行四边形B.边长为5的正方形C.边长为10的正方形D.不规则图形20.在数控铣床上的XY平面内加工曲线外形工件应选择( A )A.G17B.G18C.G19D.G2021.铣刀直径为50mm,铣削铸铁时其切削速度为20m/min,则其主轴转速为每分钟( B )A.60转B.120转C.240转D.480转22.工件在机床上或者在夹具中装夹时,用来确定加工表面对与刀具切削位置的叫( D )A.测量基准B.装配基准C.工艺基准D.定位基准23.圆弧插补指令G03 X Y R 中,X,Y后的值表示圆弧的( B )A.起点坐标值 B终点坐标值 C圆心坐标相关于起点的值24.绕X轴旋转的回转运动坐标轴是( A )A.A轴B.B轴C.C轴D.Z轴+25.数控机床主轴以800转/分转速正转时,其指令应是( A )A.M03 S800B.M04 S800C.M05 S800D.M02 S80026.设G01 X30 Z6 之后执行G91 G01 Z15,正方向实际移动量( C )A.9mmB.21mmC.15mm27.用数控铣床铣削模具的加工路线(路径)是指( )A.工艺过程B.加工程序C.刀具相对模具型面的运动三、推断正误1.数控机床是在普通机床的基础上将普通电气装置更换成CNC操纵装置(X)2.只需根据零件图样进行编程,而不必考虑是刀具运动还是工件运动.(X )3.螺纹车削指令G32 X41.0 W-43.0 F2是以每分钟2mm的速度加工螺纹(X )4.数控车床的刀具功能字T既指定了刀具数,又指定了刀具号(X )5.在机床接通电源后,通常都要做回零操作,使刀具或者工作台退离到机床参考点(√)6.当数控加工程序编制完成后即可进行正式加工(X)8.切削速度增大时,切削温度升高,刀具耐用度大(X)9.螺纹车削指令G32 X41.0 W-43.0 F1.5是以每分钟1.5mm的速度加工螺纹(X)10.于ZX平面执行圆弧切削的指令可写成G18 G03 Z_ X_ K_I_(√)11.同一工件,不管用数控机床加工还是用普通机床加工,其工件()12.机床的进给路线就是刀具的刀尖或者刀具中心相对机床的运动轨迹与方向(√).13.在基准不符合情况下加工,基准不符误差仅仅影响加工尺寸精度,不影响表面的位置精度.(X )14.在工件上既有平面需要加工,又有孔需要加工时,可使用先加工孔,后加工工平面的加工顺序(√)四.简答题1. 数控机床加工与普通机床加工相比有何特点?答:与普通机床相比,数控机床是一种机电一体化的高效自动机床,它具有下列加工特点:(1)具有广泛的习惯性与较高的灵活性;(2)加工精度高,质量稳固;(3)加工效率高;(4)可获良好的经济效益。
技术学院毕业设计题目典型数控铣零件工艺分析及程序编制系别机电工程系专业机电一体化技术班级机电姓名学号 0441 指导教师日期 2011年9月设计任务书设计题目:典型数控铣零件工艺分析及程序编制设计要求:第一:熟悉数控铣床结构及加工性能第二:零件图的分析及确定加工内容第三:AUTO CAD图形的绘制第四:三维图形的绘制第五:选定加工设备第六:切削用量及刀具选择、装夹第七:制定零件的加工工艺路线第八:编写程序,完成加工操作设计进度要求:第一周搜集资料和前期准备工作第二周零件的工艺分析第三周零件的尺寸计算第四周整个零件工艺尺寸的计算部分第五周校核、修改、成文和定稿第六周电子稿的输入和排版第七周毕业答辩指导教师(签名):摘要质量优、性能好、效率高、能耗低、价格廉的机械产品是国民经济各个部门迫切需要的,伴随着科学技术和工业生产的飞速发展,产品设计是决定产品性能、质量水平、市场竞争力和经济效益的重要环节。
数控加工效率高、质量好、加工精度高,数控技术是与机床的自动控制密切结合而发展起来的,如今数控技术已广泛应用于化工生产、石油精炼、造纸、钢铁生产等工艺流程控制及其他各个方面。
近代大工业生产中,机械加工工艺过程的自动化是提高产品质量和生产率的重要措施。
数控机床的诞生,较好解决了精密复杂多品种单件或小批量机械零件加工自动化的问题。
为了能充分发挥、利用数控机床的各种功能,使数控机床能安全、可靠、高效的工作,在这里选择了一件最适宜在数控机床上进行加工的零件作为设计,并严格按照毕业设计要求,进行包括数控加工工艺分析、数控刀具及切削参数的选择、工件装夹方式与数控夹具的选择、程序编制中的数字计算、数控加工程序的编制等。
本设计主要介绍数控加工技术概述、数控加工的铣削基础、数控加工工艺设计及数控加工工艺文件、数控加工的工具系统、数控加工夹具、典型形状零件的数控加工工艺、数控铣削的加工工艺。
由于本课题所选的零件属于板类零件,二维加工,而且内、外轮廓的几何要素都是由直线和圆弧组成的,故采用手工编程方式即可完成全部数控编程任务。
摘要
本次设计是进行典型轴类零件的数控加工工艺与编程,侧重于该零件的工艺分析、加工路线的确定及加工程序的编制。
并绘制零件图、加工路线图。
用G 代码编制该零件的数控加工程序,并附以编程尺寸的计算方法,其中零件工艺规程的分析是此次论文的重点和难点。
关键词:数控加工;工艺过程;加工工艺;加工程序
目录
第1章概述 (1)
摘要
1.1数控车床刀具与夹具系统 (1)
1.2轴类零件的功用、结构特点 (2)
1.3轴类零件一般加工要求及方法 (2)
第2章工艺内容,过程及加工工序 (3)
2.1数控加工工艺的主要内容 (3)
2.2 数控加工工艺内容的选择 (3)
2.3工序的划分 (4)
2.4加工顺序的安排原则 (4)
2.5工艺方案及工艺路线的确定 (5)
2.6 工艺过程 (5)
2.7 编制工艺过程卡 (7)
2.8 切削用量的确定 (7)
第3章典型轴类零件的加工 (8)
3.1 轴类零件加工工艺分析 (8)
3.2 典型轴类零件加工工艺分析 (10)
3.3.加工坐标系设置 (12)
3.4典型轴手工编程 (13)
4 零件加工程序 (15)
5 结束语 (17)。
/心形凸台零件的数控铣削加工工艺及其编程【摘要】本文主要介绍了心形凸台零件的数控铣削加工工艺及其编程,开篇首先介绍了数控技术的概述并对数控技术原理加以解释,紧接着对零件图进行了简要的分析并确定其加工方式,然后确定零件的毛坯、定位基准、装夹方式、刀具、量具、切削用量等等,再制定出合理的加工方案,并制定相关的工艺文件,最后编制出零件的加工程序,在编制程序时运用了自动编程与手工编程相结合的方法编制,自动编程的应用大大减少了编程时的计算量,同时也使得程序更加准确无误。
本文对本公司一项心形凸台产品阐述加工中心对其复杂形状的工件加工,主要分析了心形凸台零件的结构特点、加工要求、制定加工工艺、选择刀具夹具以及确定切削用量等。
利用数控车床高精度的特性,对于高精度要求再适合不过。
对于高精度要求的加工,位置误差的把握。
在加工中零件对尺寸的高要求,自己对数控车床使用也越发熟悉。
我相信自己一定能独立的完成一项加工。
【关键词】:数控编程;工艺分析;切削用量;加工方案;目录绪论错误!未定义书签。
一、零件的图样分析 6(一)零件的结构特点分析 (6)(二)零件的技术要求分析 (6)二、零件的工艺规程设计7(一)毛坯的选择 (7)(二)定位基准的选择 (7)(三)装夹方式的选择 (7)(四)表面加工方法的选择 (7)(五)加工顺序的安排 (8)(六)工艺路线的确定 (8)(1)可能采取的工艺路线方案 (8)(2)工艺路线方案比较 (9)(3)工艺路线的最终确定 (9)三、设备及其工艺装备的确定10(一)机床的选择 (10)(二)夹具的选择 (10)(三)刀具的选择 (10)四、切削用量的选取12五、工艺卡片12(一)工艺过程卡 (12)(二)数控加工工序卡 (13)六、数控加工程序的编制14(一)编程方法的选择 (14)(二)编程坐标系的确定 (14)(三)加工程序清单 (14)引言本课题来源于丹阳市永和铝材有限公司。
数控机床指的是信息(程序指令)的形式数字代码,是由给定了工具的工作程序、速度、轨迹进行自动加工的机器,称之为数控机床的控制。
毕业设计(论文)《葫芦数控工艺分析、编程及加工》摘要随着社会的需要和科学技术的快速发展,产品的竞争愈来愈激烈,学习数控加工技术的人不断增长,而真正掌握这项技术的人必定是少数。
数控技术的广泛应用,给传统制造业的生产方式、产品结构,产业结构带来深刻的变化。
科技水平的不断发展,也使社会生产力得到了空前的进步,不断催生而出的新的加工制造技术业越来越多的应用于生产实践之中,并对社会进步发挥着巨大的推进作用。
数控加工就是其中最具代表性的技术之一。
本毕业设计内容在表现形式上除了文字论述外,还附有图片。
在编写方式上强调通俗易懂,由浅入深,并力求全面,系统和重点突出。
通过本毕业设计,读者可以掌握较完整的数控机床编程及简单工艺知识,并适应现代制造业的发展需求。
本毕业设计主要内容:主要运用所学的工艺知识进行分析图纸,在工艺分析的基础上进行编制程序,再将编制的程序输入到机床系统里,然后进行数控对刀操作,最后进行数控自动加工。
本毕业设计构思新颖,结构合理,图文并茂,针对性强,并注重实际应用。
配有大量得走刀路线图和详细的编程说明加以分析,使读者能清晰的掌握编程思路,灵活应用。
因而要求学习这项技术的人要灵活运用数控加工技术在产品制造中。
本毕业设计适合加工和编程人员参考。
关键词:加工工艺;走刀路线;编程;对刀;车削目录第一章绪论 (7)1.1 本次毕业设计的课题与目的 (7)1.2 数控加工技术发展趋势 (7)1.3 本次毕业设计主要内容 (9)第二章数控车削加工工艺基础及分析 (10)2.1 数控车削加工工艺的内容 (10)2.1.1 数控车削加工的主要对象 (10)2.1.2 数控车削加工工艺的主要内容 (11)2.2 数控车削加工工艺的制定 (11)2.2.1 零件图样分析 (11)2.2.2 工序和装夹方式的确定 (12)2.2.3 加工顺序的安排 (13)2.2.4 进给路线的确定 (14)2.2.5 定位与夹紧方案的确定 (14)2.2.6 夹具的选择 (15)2.2.7 数控车削刀具的选择 (15)2.2.8 切削用量的选择 (17)2.3 葫芦数控车削加工工艺分析 (19)第三章数控车削编程基础知识 (22)3.1 数控编程的种类 (22)3.2 车床基本编程指令介绍 (23)3.2.1 快速定位指令 (24)3.2.2 直线插补指令 (24)3.2.3 圆弧插补指令 (25)3.2.4 程序延时指令 (27)3.2.5 螺纹切削及循环指令 (27)3.2.6 编写葫芦数控加工程序 (28)第四章数控车床基本操作 (30)4.1 相关知识概述 (30)4.1.1 数控车床控制面板的操作(广泰系统) (30)4.1.2 工件的装夹 (32)4.2 操作实训 (32)4.2.1 数控车床的操作方法及步骤 (32)4.2.2 数控车床试切对刀操作 (33)4.2.3 数控车床自动加工 (34)结束语 (35)致谢 (36)参考文献 (37)第一章绪论1.1 本次毕业设计的课题与目的本次课题是《葫芦数控工艺分析、编程及加工》。
2013 届毕业设计 系 别:信息与工程系专业名称: 数 控 技 术 姓 名:学 号: 20100204012 班 级: 10 数 控 技 术 指导教师:2012 年 12 月 20 日MinBei Vocational And Technical College数控车轴类零件工艺设计及程序编制摘要随着数控技术的不断发展和应用领域的扩大,数控加工技术对国计民生的一些重要行业的发展起着越来越重要的作用,因为效率、质量是先进制造技术的主体。
高速、高精加工技术可极大地提高效率,提高产品的质量和档次,缩短生产周期和提高市场竞争能力。
而对于数控加工,无论是手工编程还是自动编程,在编程前都要对所加工的零件进行工艺分析,拟定加工方案,选择合适的刀具,确定切削用量,对一些工艺问题(如对刀点、加工路线等)也需做一些处理。
并在加工过程掌握控制精度的方法,才能加工出合格的产品。
本文根据数控机床的特点,针对具体的零件,进行了工艺方案的分析,工装方案的确定,刀具和切削用量的选择,确定加工顺序和加工路线,数控加工程序编制。
通过整个工艺的过程的制定,充分体现了数控设备在保证加工精度,加工效率,简化工序等方面的优势。
关键词:轴类零件,工艺分析,数控编程,数控加工目录一引言 (1)二轴类零件加工工艺分析 (2)(一)典型轴类零件的加工工艺 (2)(二)数控车床的概述 (3)(三)分析加工对象 (6)(四)夹具和刀具的选择 (7)三零件工艺过程卡设计 (8)(一)数控加工步骤、工艺特点及内容 (8)(二)加工工序的划分 (9)(三)编制工艺过程卡 (10)(四)切削用量的确定 (10)(五)编制加工工序卡 (11)四数控车削编程及仿真 (12)(一)刀具加工进给路线的确定 (12)(二)本零件加工所用刀具 (13)(三)编程基础 (14)(四)斯沃数控仿真 (21)结束语 (31)参考文献 (32)致谢 (33)附录 (34)数控车轴类零件工艺设计及程序编制李汪洋一、引言为了在激烈的巿场竞争中立于不败之地,各工业发达国家均投入了大量的资金,对现代制造技术进行研究开发,并提出了各式各样全新的制造模式。
数控手工编程的方法及步骤数控编程的要紧内容有:分析零件图样确定工艺过程、数值计算、编写加工程序、校对程序及首件试切。
编程的具体步骤讲明如下:1.分析图样、确定工艺过程在数控机床上加工零件,工艺人员拿到的原始资料是零件图。
依据零件图,能够对零件的外形、尺寸精度、表层粗糙度、工件材料、毛坯种类和热处理状况等进行分析,然后选择机床、刀具,确定定位夹紧装置、加工方法、加工顺序及切削用量的大小。
在确定工艺过程中,应充分考虑所用数控机床的指令功能,充分发扬机床的效能,做到加工路线合理、走刀次数少和加工工时短等。
此外,还应填写有关的工艺技术文件,如数控加工工序卡片、数控刀具卡片、走刀路线图等。
2.计算刀具轨迹的坐标值依据零件图的几何尺寸及设定的编程坐标系,计算出刀具中心的运动轨迹,得到全部刀位数据。
一般数控系统具有直线插补和圆弧插补的功能,关于外形对比简单的平面形零件〔如直线和圆弧组成的零件〕的轮廓加工,只需要计算出几何元素的起点、终点、圆弧的圆心〔或圆弧的半径〕、两几何元素的交点或切点的坐标值。
要是数控系统无刀具补偿功能,因此要计算刀具中心的运动轨迹坐标值。
关于外形复杂的零件〔如由非圆曲曲折折曲曲折折折折线、曲曲折折曲曲折折折折面组成的零件〕,需要用直线段〔或圆弧段〕逼近实际的曲曲折折曲曲折折折折线或曲曲折折曲曲折折折折面,依据所要求的加工精度计算出其节点的坐标值。
3.编写零件加工程序依据加工路线计算出刀具运动轨迹数据和已确定的工艺参数及辅助动作,编程人员能够按照所用数控系统的功能指令及程序段格式,逐段编写出零件的加工程序。
编写时应注重:第一,程序书写的典型性,应便于表达和交流;第二,在对所用数控机床的性能与指令充分熟悉的本原上,各指令使用的技巧、程序段编写的技巧。
4.将程序输进数控机床将加工程序输进数控机床的方式有:光电阅读机、键盘、磁盘、磁带、存储卡、连接上级计算机的DNC接口及网络等。
目前常用的方法是通过键盘直截了当将加工程序输进〔MDI方式〕到数控机床程序存储器中或通过计算机与数控系统的通讯接口将加工程序传送到数控机床的程序存储器中,由机床操作者依据零件加工需要进行调用。
典型零件的数控加工工艺分析与手工编程授课教师:李柏青副教授授课班级:机电05131授课时间:2007年5月内容提要•数控铣削零件的工艺分析;•数控铣削刀具及切削用量的选择;•典型实例的工艺分析与手工编程。
知识回顾(一)已学的编程指令和编程方式•MSFT指令•常见G指令•刀具半径补偿与刀具长度补偿指令•子程序编程与简化编程指令•孔加工固定循环指令•宏程序编程(二)保证零件加工尺寸和工艺合理性的方法XOY面:编程时使用刀具半径补偿指令G41/G42/G40保证尺寸精度,通过加工时变化刀具的刀偏值不断切除XOY面的加工余量。
Z方向:编程时使用刀具长度补偿指令G43/G44/G49保证尺寸精度,通过宏程序与子程序编程相结合,实现Z方向分层循环切入,不断去除高度方向加工余量。
引言•前面讲授的是单个编程指令(方式)的格式、含义和应用实例;•本次课通过双面加工零件的综合实例分析,重点介绍较复杂零件数控铣削的工艺分析方法,以及手工编程的应用。
一、数控铣削零件的工艺分析数控铣削加工的工艺设计是在普通铣削加工工艺设计的基础上,考虑和利用数控铣床的特点,充分发挥其优势。
关键在于合理安排工艺路线,协调数控铣削工序与其他工序之间的关系,确定数控铣削工序的内容和步骤,并为程序编制准备必要的条件。
数控铣削工艺设计的主要内容1)选择并确定零件的数控铣削内容;2)对零件图纸进行数控加工工艺性分析;3)数控加工工艺路线的设计;4)数控加工的工序设计;5)数控加工专用技术文件的编写。
一.选择并确定零件的数控加工内容适宜数控加工的场合:①普通机床无法加工的内容应作为优先选择内容;②普通铣床难加工,质量也难以保证的内容应作为重点选择内容;③普通机床加工效率低、工人手工操作劳动强度大的内容,可在数控机床尚存在富裕加工能力时选择。
不宜选择采用数控加工的场合:①占机调整时间长。
如以毛坯的粗基准定位加工第一个精基准,需用专用工装协调的内容;②加工部位分散,需要多次安装、设置原点。
这时,采用数控加工很麻烦,效果不明显,可安排通用机床补加工;③按某些特定的制造依据(如样板等)加工的型面轮廓。
主要原因是获取数据困难,易于与检验依据发生矛盾,增加了程序编制的难度。
二.零件图的工艺分析首先应熟悉零件在产品中的作用、位置、装配关系和工作条件,搞清楚各项技术要求对零件装配质量和使用性能的影响,找出主要的关键的技术要求,然后对零件图样进行分析。
主要包括:①零件加工表面的形状分析;②零件轮廓线段的尺寸分析;③零件图的完整性与正确性分析;④零件的技术要求分析;⑤定位基准的选择。
◆尺寸标注方法分析首先,对零件轮廓各线段进行尺寸分析,看各线段的尺寸是否标注齐全?是否需要间接计算?在数控编程中,所有点、线、面的尺寸和位置都是以编程原点为基准的,因此零件图样上最好直接给出坐标尺寸,或尽量以同一基准引注尺寸。
如下图所示,应以同一基准标注尺寸或直接给出坐标尺寸。
这种标注方法既便于编程又有利于设计基准、工艺基准、测量基准和编程原点的统一。
◆零件图的完整性与正确性分析构成零件轮廓的几何元素(点、线、面)条件(如相切、相交、垂直和平行)是数控编程的重要依据。
手工编程时要计算构成零件轮廓的每一个节点坐标;自动编程时要对构成零件轮廓的所有几何元素进行定义,如果某一条件不充分,则无法计算零件轮廓的节点坐标和表达零件轮廓的几何元素,导致无法进行编程,因此图纸应当完整地表达构成零件轮廓的几何元素。
◆定位基准的分析分析了解工件的工艺基准:包括其外形尺寸、在工件上的位置、结构及其他部位的相对关系等。
对于复杂工件或较难辨工艺基准的零件图,尚需详细分析有关装配图,了解该零件的装配使用要求,找准工件的工艺基准。
在数控加工中,加工工序往往较集中,以同一基准定位十分重要,有时需要设置辅助基准,或在毛坯上增加一些工艺凸台。
如图2-1 a所示的零件,为增加定位的稳定性,可在底面增加一工艺凸台,如图2-1 b所示。
在完成定位加工后再除去。
a)改进前的结构b)改进后的结构图2-1 工艺凸台的应用◆零件技术要求分析零件的技术要求主要是指尺寸精度、形状精度、位置精度、表面粗糙度及热处理等。
这些要求在保证零件使用性能的前提下,应经济合理。
过高的精度和表面粗糙度要求会使工艺过程复杂、加工困难、成本提高。
◆零件材料分析在满足零件功能的前提下,应选用廉价、切削性能好的材料。
而且,材料选择应立足国内、不要轻易选用贵重或紧缺的材料。
◆零件的结构工艺性分析零件的结构工艺性是指所设计的零件在满足使用要求的前提下制造的可行性和经济性。
良好的结构工艺性,可以使零件加工容易、节省工时和材料。
而较差的零件结构工艺性,会使加工困难、浪费工时和材料,有时甚至无法加工。
因此,零件各加工部位的结构工艺性应符合数控加工的特点。
零件的外形、内腔最好采用统一的几何类型及尺寸,这样可以减少换刀次数,还可能应用控制程序或专用程序以缩短程序长度。
零件的形状尽可能对称,便于利用数控机床的镜向加工功能来编程,以节省编程时间。
◆工件内槽及缘板间的过渡圆角半径不应过小。
过渡圆角半径反映了刀具直径的大小,刀具直径和被加工工件轮廓的深度之比与刀具的刚度有关,如图a)所示,当R<0.2H时,(H为被加工工件轮廓面的深度),则判定该工件该部位的加工工艺性较差;如图b)所示,当R>0.2H时,则刀具的当量刚度较好,工件的加工质量能得到保证。
◆铣工件的槽底平面时,槽底圆角半径r不宜过大。
如下图所示,铣削工件底平面时,槽底的圆角半径r越大,铣刀端刃铣削平面的能力就越差,铣刀与铣削平面接触的最大直径d=D-2r (D为铣刀直径),当D一定时,r越大,铣刀端刃铣削平面的面积越小,加工平面的能力就越差、效率越低、工艺性也越差。
1)保证零件的加工精度和表面粗糙度要求◆当铣削平面零件外轮廓时,一般采用立铣刀侧刃切削。
立铣刀侧刃铣削平面零件外轮廓时避免沿零件外轮廓的法向切入和切出,如下图所示,应沿着外轮廓曲线的切向延长线切入或切出,这样可避免刀具在切入或切出时产生的刀刃切痕,保证零件曲面的平滑过渡。
三. 数控铣削加工路线的拟定◆铣削封闭的内轮廓表面时,若内轮廓外延,则应沿切线方向切入、切出。
若内轮廓曲线不允许外延图3-6,刀具只能沿内轮廓曲线的法向切入、切出,此时刀具的切入、切出点应尽量选在内轮廓曲线两几何元素的交点处。
当内部几何元素相切无交点时如图3-7所示,为防止刀具施加刀偏时在轮廓拐角处留下凹口如图3-7a),刀具切入、切出点应远离拐角如图3-7b)所示。
◆如图3-8所示,用圆弧插补方式铣削外整圆时,要安排刀具从切向进入圆周铣削加工,当整圆加工完毕后,不要在切点处直接退刀,而让刀具多运动一段距离,最好沿切线方向,以免取消刀具补偿时,刀具与工件表面相碰撞,造成工件报废。
铣削内圆弧时,也要遵守从切向切入的原则,安排切入、切出过渡圆弧,如图3-9所示,若刀具从工件坐标原点出发,其加工路线为1→2→3→4→5,这样,来提高内孔表面的加工精度和质量。
◆对于孔位置精度要求较高的零件,在精镗孔系时,镗孔路线一定要注意各孔的定位方向一致,即采用单向趋近定位点的方法,以避免传动系统反向间隙误差或测量系统的误差对定位精度的影响。
例如下图左图所示的孔系加工路线,在加工孔Ⅳ时,χ方向的反向间隙将会影响Ⅲ、Ⅳ两孔的孔距精度;如果改为下图右图所示的加工路线,可使各孔的定位方向一致,从而提高了孔距精度。
2)应使走刀路线最短,减少刀具空行程时间,提高加工效率。
图3-12所示为正确选择钻孔加工路线的例子。
通常先加工均布于同一圆周上的八个孔,在加工另一圆周上的孔如图3-12a)所示。
但是对点位控制的数控机床而言,要求定位精度高,定位过程尽可能快,因此这类机床应按空程最短来安排走刀路线如图3-12b)所示,以节省加工时间,提高效率。
3)最终轮廓一次走刀完成为保证工件轮廓表面加工后的粗糙度要求,最终轮廓应安排在最后一次走刀中连续加工出来。
4)选择使工件在加工后变形小的路线对横截面积小的细长零件或薄板零件应采用分几次走刀加工到最后尺寸或对称去除余量法安排走刀路线。
安排工步时,应先安排对工件刚性破坏较小的工步。
此外,轮廓加工中应避免进给停顿。
因为加工过程中的切削力会使工艺系统产生弹性变形并处于相对平衡的状态,进给停顿时,切削力突然减小,会改变系统的平衡状态,刀具会在进给停顿处的零件轮廓上留下刻痕。
为提高工件表面的精度和减小粗糙度,可以采用多次走刀的方法,精加工余量一般以0.2~0.5为宜,而且精铣时宜采用顺铣,以减小零件被加工表面粗糙度的值。
四. 数控加工工序的设计1)数控铣刀的选择被加工零件的几何形状是选择刀具类型的主要依据。
★面铣刀面铣刀主要用于加工较大的平面。
标准可转位面铣刀的直径为16~630mm.粗铣时,铣刀直径要小些,因为粗铣切削力大,选小直径铣刀可减小切削扭矩。
精铣时,铣刀直径要选大些,尽量包容工件整个加工宽度,以提高加工精度和效率,并减小相邻两次进给之间的接刀痕迹。
★立铣刀立铣刀是数控加工中用得最多的一种铣刀,主要用于加工凹槽、较小的台阶面以及平面轮廓。
★模具铣刀模具铣刀主要用于加工空间曲面、模具型腔或凸摸成型表面。
★键槽铣刀键槽铣刀主要用于加工封闭的键槽。
★鼓形铣刀鼓形铣刀主要用于加工变斜角类零件的变斜角加工面。
★成型铣刀成型铣刀一般是为了特定的工件或加工内容专门设计制造的,如各种直形或圆形的凹槽、斜角面、特性孔或台。
图3-13 钻铣常用刀具构成2)夹具数控机床主要用于加工形状复杂的零件,但所使用夹具的结构往往并不复杂,数控铣床夹具的选用可首先根据生产零件的批量来确定。
对单件、小批量、工作量较大的模具加工来说,一般可直接在机床工作台面上通过调整实现定位与夹紧,然后通过加工坐标系的设定来确定零件的位置。
3)切削用量的选择切削用量包括主轴转速、背吃刀量及进给速度等。
对于不同的加工方法,需要选用不同的切削用量。
切削用量的选择应保证零件加工精度和表面粗糙度,充分发挥刀具切削性能,保证合理的刀具耐用度;并充分发挥机床的性能,最大限度提高生产率,降低成本。
粗、精加工时切削用量的选择原则如下:¾粗加工时切削用量的选择原则首先选取尽可能大的背吃刀量;其次要根据机床动力和刚性的限制条件等,选取尽可能大的进给量;最后根据刀具耐用度确定最佳的切削速度。
¾精加工时切削用量的选择原则首先根据粗加工后的余量确定背吃刀量;其次根据已加工表面的粗糙度要求,选取较小的进给量;最后在保证刀具耐用度的前提下,尽可能选取较高的切削速度。
◆背吃刀量确定背吃刀量根据机床、工件和刀具的刚度来决定,在刚度允许的条件下,应尽可能使背吃刀量等于工件的加工余量,这样可以减少走刀次数,提高生产效率。
