中考物理专题复习11电学实验(教师版)

2020年中考物理人教版专题复习：电学实验专题练习题1. 在“探究串联电路电压特点”的实验中：（1）请在下边的虚线框中画出与下左图对应的电路图，并在电路图中标上L l、L2；（2）某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为V；（3）某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是。

2. 小明和小红想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”。

两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大。

两瓶煤油中的温度计可以显示煤油的温度。

（1）根据法的研究思想，应该使这两个烧瓶中煤油的质量相等。

（2）小红问小明：“打开水龙头就可以得到水，干嘛不用水代替煤油？”对于这个问题，小明与他的同学给出了下列四种答案，你认为最合理的是。

A. 因为煤油有颜色便于观察B. 因为煤油有比较大的热值C. 因为煤油有比较小的密度D. 因为煤油有比较小的比热容（3）实验中，小明和小红发现烧瓶B中温度计的示数升高得快。

这表明：在电流和通电时间相同的情况下，导体的电阻越，产生的热量越多。

（4）小红把实验装置作了一些改动：在相同的烧瓶A、B中装满煤油，用细玻璃管代替温度计做实验，当煤油温度上升时，会看到细玻璃管内的液面明显上升。

下列实验中也用到这种思想和方法的是。

A. 将不同的电阻丝分别接到同一电路中，通过比较电流的大小来比较电阻的大小B. 将乒乓球靠近发声的音叉，通过乒乓球被弹开显示音叉在振动C. 让不同的纸团从相同高度同时下落，通过落地的先后判断运动的快慢D. 将小铁屑均匀洒在磁体周围，通过观察铁屑的分布情况来认识磁场的分布情况3. 在学习了电路和欧姆定律的知识后，同学们按照老师的要求到实验室进行“欧姆定律”的验证性实验。

下图是具体验证的实物电路图，请按下面的要求作答。

3《初中物理电学实验》复习资料、串、并联电路的电流、电压、电阻关系(2) 你的结论是 _______________________________________________________________ ; (3) 夏荷同学探究出的结论是：串联电路中的总电压大于任何一个用电器两端的电压。

秋 宁同学的结论是：串联电路中的总电压等于各个用电器两端的电压之和。

对他们的结论， 你如何评估？ 3、研究串联电路电阻：小刚学习了 “串联电路中电流的规律”和“串联电路中电压的规律”觉得不过瘾，在学 习了欧姆定律后他就想探究“串联电路中电阻的规律”，请思考后回答下列问题。

(5分)(1) ___________________________________________________________________ 小刚进行探究“串联电路中电阻的规律”的实验原理是 __________________________________________ 。

(2) 该探究实验除电源、导线、 6个阻值不同的定值电阻(每次实验用2个电阻)外还需要 _____________ 。

(3) 帮助小刚画出实验电路图。

(4) 小刚通过实验得出的数据计算出三组电阻值如下表：实验次数R1/Q R2/ Q R3/ Q 1 10 2 12 2516 36 814观察分析上表数据可知 “串联电路中电阻的规律” 是 ______________________________________ 。

二、探究影响电阻大小的因素1、如图所示，在 M 、N 之间分别接入横截面积相等而长度不同的镍铬合金线AB 和CD , AB 比CD 长•当开关闭合后，发现接入 AB 时，电流表示数比较小，这说明导体的电阻跟导体的1、 为了探究并联电路中干路的电流与支路的电流有什么关系，小明同学选择的实验器材是：节干电池串联作电源、两个标为 2.5V 字样的小灯泡、一只电流表、一个开关、导线若干他的实验设想是：首先将实验器材连成如图所示的电路， 然后用电流表选择恰当的量程分别测出A 、B 、C 三点的电流，分析这一次测量中三点电流的数据，就得出干路与支路的电流的关系请你分析说明小明同学这一实验方案中存在哪些的不 足，并提出相应的改进意见 .2、 下列是某实验中的三个电路图，请仔细观察后回答.究的问题是________ 有关，其关系是_______________ .2、 如上图所示，用酒精灯给细铁丝制的线圈加热，则电流表的示数会变电阻在变 ____________ ，可见导体的电阻还与 ____________ 有关.3、 在探究导体电阻大小与哪些因素有关的实验中，下表是“方博科技实验小组”在实验中所用导体的相关物理量的记录：请问：耕编号L A.Bc -1D长度(m)L0 1J0L00.51.2\22.41林料掘灘(I )要探究导体电阻大小与长度是否有关，应选用 A 与 ____________ (2)要探究导体电阻大小与横截面积是否有关，应选用A 与_(3 )以上研究问题的科学方法是采用了“ _________________ 法”。

初中物理中考专题复习《电学实验》大单元教学设计【专题概述】根据物理2022新课标内容标准，学生必做实验分两类，其中测量类的电学实验共3个,分别是：用电流表测量电流，用电压表测量电压，用电流表和电压表测量电阻；其中探究类的电学实验共2个，分别是：探究串联电路和并联电路中电流、电压的特点，探究电流与电压、电阻的关系。

电学实验重点包括以下实验：①探究串、并联电路的电流规律；②探究串、并联电路的电压规律；③探究影响电阻大小的因素；④探究电流与电压、电阻的关系；⑤伏安法测电阻；⑥测量小灯泡的电功率；⑦探究电热多少与哪些因素有关；⑧探究影响电磁铁磁性强弱的因素；⑨电磁感应，分析近几年中考,高频考点通常有:伏安法测电阻及探究电流与电阻、电压的关系等。

【复习方法】启发讲授法、归纳总结法、演示实验法【电学实验有关考点】考点一探究串、并联电路的电流规律【应试必备知识】1.实验器材:干电池三节、开关一个、三种不同规格的小灯泡各两个、电流表一只、导线若干。

2.实验电路图3.使用电流表的注意事项：(1)电流从电流表的正接线柱流入、负接线柱流出;(2)电流表在使用前应该先进行校零;(3)电流表与被测对象串联;(4)实验前，应对电流表进行试触;(5)闭合开关，电流表指针的偏转角度较小，说明电流表所选量程偏大，为保证实验的准确性，应换用较小的量程进行实验;(6)若闭合开关后，电流表指针向左偏转，说明电流表的正、负接线柱接反了。

4.选择不同规格小灯泡的原因是避免实验的偶然性，得出具有普遍性的结论。

5.连接电路时开关要断开，目的是保护电路。

6.实验结论：串联电路中电流处处相等;并联电路中干路电流等于各支路电流之和【方法归纳】在探究并联电路的电流规律的实验中，为了简化实验操作,可以在上图B、C两点处各接一个开关，电流表放在A点，如下图所示。

因为并联电路中，各支路独立工作、互不影响,所以可以设计如下实验步骤进行实验:闭合S、S1,断开S2,记录电流表的示数，此时电流表测的是通过灯泡L1的电流;闭合S、S2，断开S1,记录电流表的示数,此时电流表测的是通过灯泡L2的电流;将所有开关都闭合,记录电流表的示数，此时电流表测的是干路电流。

中考物理总复习《电学实验》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________ 1．（1）在“探究串联电路的电压关系”的实验中，如图1.①根据电路图，在连接电路时，开关应处于（选填“闭合”或“断开”）状态。

①连接好电路，闭合开关，若L2断路，则电压表（选填“有示数”或“无示数”）。

（2）在“探究并联电路的电流关系”的实验中。

①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C，I A=0.54A，I B的示数如图2所示，则I C= A。

根据多次测量实验结果，在误差允许范围内，你认为多次实验的目的是。

2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。

（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。

( )（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端。

（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示，小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为A。

（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有。

（写出具体的电阻值）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。

①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；①排除故障，继续实验，根据实验数据画出I﹣U图像（如图丙）。

由此可求出小灯泡正常发光时的功率为W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。

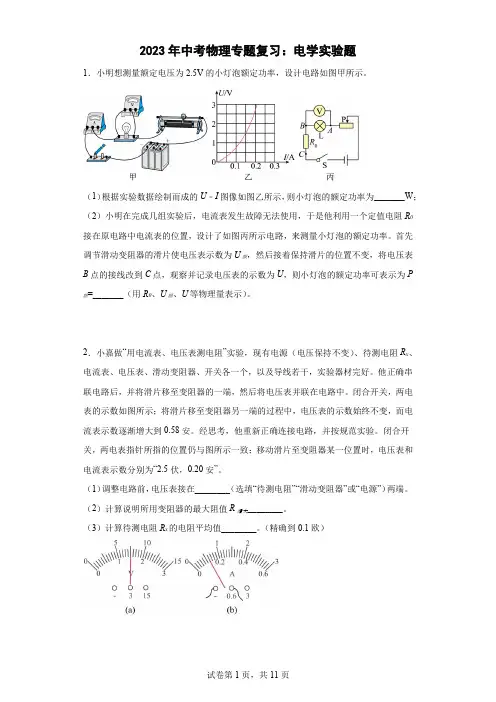

2023年中考物理二轮专题复习：《电学》实验题姓名：___________班级：___________考号：___________1．物理实验小组利用如图所示的装置探究并联电路电流规律。

（1）连接电路时，应将开关S___________（选填“闭合”或“断开”）；乙图的实物图中还差一根导线未连接，请根据甲图的电路图将其连接好.（2）在实验过程中，两盏灯都突然熄灭，但电流表A有示数。

若整个电路只有一处发生故障，则可能是___________（选填“短路”或“断路”）；进一步发现，此时电流表A1有示数而电流表A2无示数，则可以确定发生故障的是___________（选填“L1”或“L2”）；（3）排除故障后，实验小组用电流表测出通过L1、L2和干路的电流，并在下表中记录数据。

其中第三次实验电流表A1的指针在丙图的位置，则读数为___________A；（4）本组的小华同学分析数据时认为第三次实验时，电流表A2的读数是错误的，错误的原因是___________；修正数据后，小华认为：并联电路干路电流等于各支路电流之和，且各支路电流相等。

你认为这个结论___________（选填“可靠”或“不可靠”）；接下来应该更换___________的灯泡进行实验。

2．探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），开关一个，导线若干。

小静等同学设计了如图甲所示的电路图：（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电阻变大；___________ （2）闭合开关，电流表无示数，电压表有示数，并接近电源电压，则故障原因是：_____ ______；（3）排除故障后，将定值电阻由5Ω更换为10Ω时，应向___________（选填“左”或“右”）适当调节滑动变阻器的滑片，使电压表示数保持不变；（4）图丙是根据实验数据画出的定值电阻的I-R图像，其中阴影部分面积表示的物理量是___________，其数值为___________；（5）实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了能完成这次实验，小静采取的措施可行的是___________；A．调高电源电压B．更换一个最大阻值为30Ω的滑动变阻器C．再串联一个10Ω的电阻D．将电压表改接到滑动变阻器两端（6）如图图像中能大致反映本实验中各物理量之间关系的是___________。

电学实验专题复习1．小名在做“伏安法测电阻”的实验时．（1）闭合开关后，发现电流表示数为零，电压表有明显偏转，则电路中发生断路的器件是 ． （2）改正电路正确无误后开始实验．前两次的实验数据已填在下面的表格内，第三次实验时电流表的示数如右图所示，请将下面表格中的空白处填写完整．（计算结果保留一位小数）实验次数 电流/A 电压/V 电阻/Ω测量结果 R ＝ Ω10.30 2.5 8.3 2 0.26 2.1 8.1 3 1.62. 在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V 的电源、“3．8V 、1．5W ”的小灯泡、标有“20 ，1．5A ”的滑动变阻器，导线若干。

（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（要求连线不得交叉，电流表的量程选择要恰当）；（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。

检查后，发现连线正确，请你找出实验中两个操作不当之处：①_____________________________②________________________________。

（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数。

接下来应进行的操作是A ．更换小灯泡B ．检查电路是否断路C ．移动滑动变阻器滑片，观察小灯泡是否发光（4）实验过程中，丙组由于不小心造成灯泡短路，则电路中可能出现的现象是（至少说出两点） 、 。

（5）上表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是____________________________。

3、在做“测定小灯泡的电功率”实验时，选用的器材有电压为6V 的电源，额定电压为2．5V的小灯泡，以及滑动变阻器、电流表、电压表、开关和导线等。

下图是没有连接完的实物电路。

(1)请你用笔画线代替导线，将实物电路连接完整。

(2)连好电路闭合开关，发现电压表指针偏转很小，其原因可能是 (写出一种即可)。

2024年中考物理考前冲刺必刷实验专题之电学实验1．“探究串联电路的电压关系”的实验电路如图．（1）根据图甲图电路连接后，闭合开关，发现电压表的指针如图乙，造成该现象的原因是．（2）正确连接后，发现电压表分别接在A、B和A、C两点间时，指针位置均如图丙，由此可知L1两端的电压为V，L2两端的电压为V；（3）为了探究得出的结论更具有普遍意义，接下来应换用（填“相同”或“不同”）规格的小灯泡继续多次试验．2．在“测量小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为10Ω）。

（1）为了能够顺利完成实验探究，下面三种规格的滑动变阻器中应选用；A．“5Ω 0.1A”的滑动变阻器B．“10Ω 0.25A”的滑动变阻器C．“15Ω 0.3A”的滑动变阻器（2）用笔画线代替导线，将图甲所示的实物电路连接完整；（3）闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到A端，这是为了；（4）闭合开关后，发现小灯泡不发光，但电流表示数很小。

下一步操作是；（5）实验中电压表的示数如图乙所示，其读数是V；此时小灯泡的实际功率（选填“大于”、“小于”或“等于”）小灯泡的额定功率；（6）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图像（如图丙所示）。

分析图像可知：①小灯泡的额定功率为W；①由图可以分析出随电压升高小灯泡灯丝电阻是（选填“变大”、“变小”或“不变的”）的。

3．某实验小组探究电流与电压和电阻的关系．实验中电源电压恒为3V，滑动变阻器最大阻值为20Ω。

（1）他们先用5Ω的定值电阻探究电流与电压的关系，实验电路图如图所示。

①请根据图1的电路图把图2的实物电路连接完整；①连接完毕后，在开关闭合前应该将滑动变阻器滑片移至（填“左”或“右”）端；①检查完毕后，闭合开关，调节滑动变阻器，记录了5组数据，测第6组数据时，电压表的示数为2.6V，电流表的示数如图3所示，请在图4的坐标系中描绘出第6组数据对应的点，并根据描出的6个数据点画出定值电阻的I﹣U图象；①分析I﹣U图象可得出结论：在电阻一定时，；①为了使结论具有普遍性，还应进行的操作是：；（2）接着他们在原有5Ω定值电阻的基础上，又准备了阻值为10Ω、15Ω、20Ω的三个定值电阻，以探究电压一定时电流与电阻的关系，为了控制电压不变，每次更换定值电阻后需要调节滑动变阻器，使定值电阻两端的电压达到相同的值，这个电压控制在多少合适呢？实验小组的同学分别提出了0.5V、1V和2V三个电压值，为使实验顺利进行，大家进行了分析与讨论，你认为应选这三个电压值中的V。
