中考物理电学实验专题综合试题

初三物理电学综合专题试题答案及解析1.明亮同学的家中有一台微电脑控制的电热水壶，如图所示．该电热水壶可以将水从桶中自动抽到壶中并自动加热至水烧开．明亮同学观察该电热水壶的铭牌时发现其额定加热功率模糊不清晰，其它铭牌标记均清晰（如表所示）；烧水前他关掉家里其它用电器，只接通电热水壶控制开关，小电动机开始额定电压下用5s时间将水从桶中提升了0.8m加至电热水壶满刻度处自动停止加水，此时显示水温为20℃，电热水壶加满水后开始在额定电压下烧水至水温为100℃时自动断开电路停止工作．明亮同学还观察到，在电热水壶烧水的过程中，家里标有3000r/kW•h的电能表在30s内转盘转了50转．（g=10N/kg，ρ水=1.0×103kg/m3，c水=4.2×103J/（kg•℃））．求：（1）小电动机提升水的工作效率；（2）电热水壶的额定加热功率；（3）如果在用电高峰时明亮同学家中的实际电压是额定电压的90%，电热水壶在此电压下烧水时的加热效率为90%，试计算在用电高峰时烧开该壶水所需的时间．【答案】（1）64%；（2）2000W；（3）460.9s【解析】（1）由ρ=m/V可得，水的质量：m=ρV=1×103kg/m3×2×10﹣3m3=2kg；则水的重力：G=mg=2kg×10N/kg=20N；有用功：W有=Gh=20N×0.8m=16J；电动机消耗的电能W=P机t=5W×5s=25J；电动机工作效率η机=×100%=×100%=64%；（2）根据电能表上标的参数“3000r/kW•h”的含义可知，当电能表上转盘转50转时，用电器消耗的电能W=×1kW•h=kW•h=6×104J．所以热水壶的额定加热功率P加=W/t==2000W．（3）把2L水从20℃加热到100℃吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）=6.72×106J；∵热水壶的额定加热功率P加=2000W，∴由P=得：加热电阻为：R===24.2Ω，当实际电压是额定电压的90%，其实际功率为P实===1620W，由题意可知：Q吸=P实t′η′，则加热时间t′===460.9s．【考点】电功与热量的综合计算2.(1)回顾实验和探究（请将下列实验报告中的空缺部分填写完整）如图是小雨通过改变通电螺丝管中电流方向或线圈的缠绕方向观察到的现象，请根据图甲、乙、丙中小磁针的指向，判定并标出图丁中小磁针的N、S极．请标出图中电源的正、负极请在方框中画出实验电路图：如图所示的图象中，能正确表示电阻一定时电流与电压关系的图线是___．将上述实验电路中的定值电阻换成标有“2.5V 0.3A”的小灯泡，在测量小灯泡的电功率时，两电表示数如图所示，此时小灯泡的实际功率为____W．若要使小灯泡正常发光，应将滑动变阻器的滑片向____移动．【答案】（1）如下图；转换；安培；如下图；（2）如下图；0.1A；a；0.48；左．【解析】（1）从甲图可以看出甲小磁针左端为N极，所以螺线管右端为S极；比较甲和乙图可以看出，改变通电螺线管中电流方向，通电螺线管磁场方向改变。

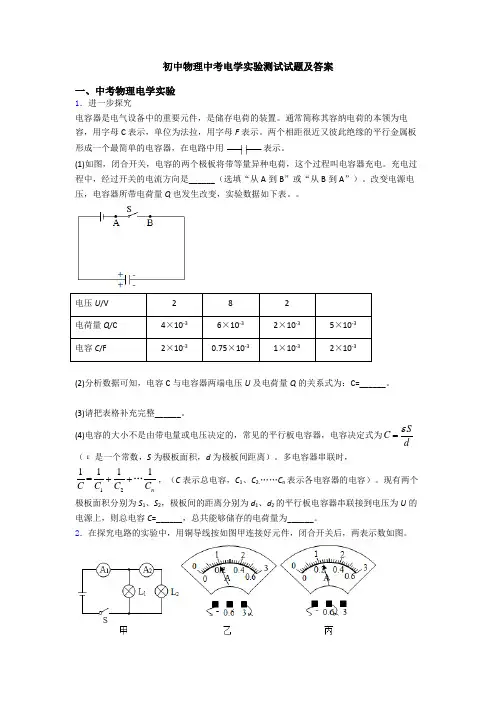

初中物理中考电学实验测试试题及答案一、中考物理电学实验1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。

改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。

电压U /V 2 8 2 电荷量Q /C4×10-3 6×10-3 2×10-3 5×10-3 电容C /F 2×10-3 0.75×10-3 1×10-3 2×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为S C dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。

多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。

现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。

2．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。

(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运动”）；(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；(3)通过L1、L2的电流分别是______A、______A。

初三物理电学综合题(较难)及详细答案解析一、电磁学综合题1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R 1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A ，即要求控制电路中的总电阻不变，所以R 0的阻值必须调小。

（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所示，电压U ＝6V ，R t 为热敏电阻其阻值随加热环境温度的升高而增大。

电磁铁线圈电阻不计，当线中的电流I ＞＝10mA 时，铁吸下与下触点A 接触；当I ＜10mA 时，衔铁松开与B 触点接触，U 2＝220V ，R 1＝48.4Ω（1）衔铁刚被吸下时，求R t 的阻值；（2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线（3）求该电加热器处于加热挡时的电功率（4）若该电加热器的保温时功率是加热时功率的10%，求R 2的阻值【答案】（1）600Ω（2）（3）1000W （4）435.6Ω【解析】 【详解】(1) 当线中的电流I >=10mA 时, 衔铁吸下,因此衔铁刚被吸下时，R t 的阻值为： R t =1U I =36V1010A-⨯=600Ω; (2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A 接触，电路中只有R 1，加热器处于加热状态，衔铁上触点B 接触，电路中R 1和R 2串联，加热器处于保温状态。

(3)该电加热器处于加热挡时的电功率:P 加热=221U R =()222048.4ΩV =1000W(4) 若该电加热器的保温时功率是加热时功率的10%, 则电加热器的保温时功率为： P 保温= P 加热⨯10%=1000W ⨯10%=100W,由P =2U R得，电加热器的保温时电路的总电阻为：R 总=2U P 保温=()2220100WV =484Ω,则R 2的阻值为：2．（3）根据（1）知当人体身高越高时，R 2接入电路中的电阻越大，电路中的总电阻越大，根据P ＝2U R知电路的总功率越小，测量仪消耗电能越慢。

2024年中考物理专题训练——电学实验1．在“测量小灯泡电功率”的实验中，老师给同学们准备了以下器材：A．小灯泡（额定电压2.5V，电阻大约10Ω）B．电流表A1（量程0~0.6A）C．电流表A2量程0~3A）D．电压表（量程0~3V，0~15V）E．滑动变阻器“10Ω 1A”F．滑动变阻器“50Ω 2A”G．电源（电压恒为6V不变）H．开关、导线若干（1）本实验中应选择电流表；滑动变阻器（均填仪器前字母）；（2）测量电路图如图甲所示，图乙实物电路中已有部分电路连好，请用笔画线代替导线将电路连接完整；（3）某探究小组将电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数，但任意移动滑动变阻器的滑片时，电压表有示数且不变，灯泡亮度不变，具体故障原因是；（4）排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图丙所示为A，小灯泡的额定功率为W。

2．小华做“测定小灯泡的电功率”实验，所用器材齐全且完好。

其中电源电压有4、6、8、10和12伏五挡可选，待测小灯标有“6V”字样。

他按如图串联电路，然后将电压表接入电路，将滑动变阻器的滑片P 置于一端。

闭合开关S，将电压表和电流表示数记录在如表的序号1中，然后将滑片P先后移到变阻器中间某处和另一端，并将相应的电压表和电流表示数分别记录在如表序号2、3中。

（1）实验中小华将电压表接在（选填“小灯”或“滑动变阻器”）两端，所用滑动变阻器的最大阻值R最大=欧。

（2）判断实验过程中小灯能否正常发光，并写出依据。

（3）经过思考，小华断开开关S，调整电源电压，将滑动变阻器接入电路的电阻调到最大。

继续实验，闭合开关S，电压表示数为6.0伏。

请根据相关信息，求小灯的额定电流I额=（本小题需写出计算过程）。

（4）小灯的额定功率P额=瓦。

3．在“伏安法测电阻”的实验中：（1）将图甲的实物电路用笔画线连接完整；（2）闭合开关前，滑动变阻器的滑片Р应置于最端（选填“左”或“右”）；（3）移动滑片P，当电压表的示数为1.3V时，电流表的示数如图乙，其示数为A，待测电阻R x=Ω。

中考物理电学实验探究经典习题1、为探究影响电阻大小的因素，甲同学利用同一种合金材料的a、b、c三条电阻丝进行实验，a、b长度相同，b、c粗细相同，如图1所示。

连接电路，分别接通a、b、c，电流表的三次示数如图2所示，根据示数可以得出以下结论：①比较a、b两次电表示数，可以得出电阻大小跟导体 有关。

②比较b、c两次电表示数，可以得出电阻大小跟导体 有关。

③由实验可以得出：三个电阻丝阻值从大到小关系是 。

（2）乙同学利用这套实验器材试图对电热与电阻的关系进行探究：①考虑到没有计时工具，他用小木棍蘸取等量蜡烛油分别粘放在a、b、c电阻丝的中点处，然后使a、b、c电阻丝能同时通电发热。

乙同学是想利用 来反映电阻丝发热量的大小。

②乙同学选择的电路图如图3所示，采取的是三个电阻丝 （选填“串联”或“并联”）的连接方式，请你将未完成的电路连线补充完整。

③接通电路，观察到小木棍掉落的先后顺序是 。

结合实验现象和甲同学实验得到的电阻大小关系，乙同学推测出：通电时间相同的情况下，，发现该结论与已学的焦耳定律不符。

电阻大的电阻丝产生的电热 （选填“多”或“少”）请你帮助他进行解释：在相同的通电时间内，当时，电阻大的电热就多；当时，电阻大的电热就少。

3V，定值电阻R2、用如图甲所示的电路探究“通过导体的电流与电压的关系”，电源电压为R的最大阻值为20Ω。

的阻值为10Ω，滑动变阻器'（1）用笔画线代替导线把图乙所示的实物图连接完整，要求滑片P向右移动时电流表示数变小；（2）闭合开关前将滑动变阻器的滑片调至B端的目的是______。

闭合开关，移动滑片，发现电流表无示数，电压表示数接近电源电压，若电路仅有一处故障，故障是______；（3）排除故障后，调节滑动变阻器，记录数据如下表。

请在图所示的坐标纸中把未标出的两个点描出来并画出I-U图像；序号 1 2 3 4 5电压U/V 1.2 2.0 2.2 2.4 2.8电流I/A 0.12 0.20 0.22 0.24 0.28分析图像可得：电阻一定时，通过导体的电流与导体两端的电压成正比；（4）若探究“通过导体的电流与电阻的关系”，需要用到阻值为5Ω、10Ω、15Ω、20Ω、25Ω的电阻。

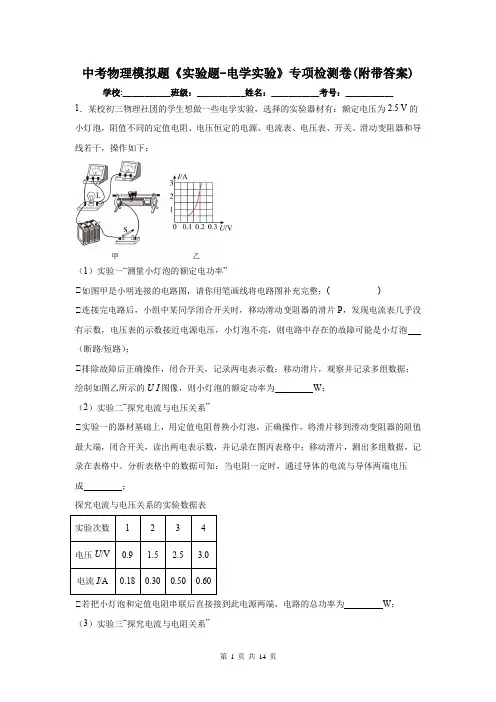

中考物理模拟题《实验题-电学实验》专项检测卷(附带答案) 学校:___________班级：___________姓名：___________考号：___________1．某校初三物理社团的学生想做一些电学实验，选择的实验器材有：额定电压为2.5 V的小灯泡，阻值不同的定值电阻、电压恒定的电源、电流表、电压表、开关、滑动变阻器和导线若干，操作如下：（1）实验一“测量小灯泡的额定电功率”①如图甲是小明连接的电路图，请你用笔画线将电路图补充完整；( )①连接完电路后，小组中某同学闭合开关时，移动滑动变阻器的滑片P，发现电流表几乎没有示数，电压表的示数接近电源电压，小灯泡不亮，则电路中存在的故障可能是小灯泡（断路/短路）；①排除故障后正确操作，闭合开关，记录两电表示数；移动滑片，观察并记录多组数据；绘制如图乙所示的U-I图像，则小灯泡的额定功率为W；（2）实验二“探究电流与电压关系”①实验一的器材基础上，用定值电阻替换小灯泡，正确操作，将滑片移到滑动变阻器的阻值最大端，闭合开关，读出两电表示数，并记录在图丙表格中；移动滑片，测出多组数据，记录在表格中。

分析表格中的数据可知：当电阻一定时，通过导体的电流与导体两端电压成；探究电流与电压关系的实验数据表实验次数1234电压U/V0.9 1.5 2.5 3.0电流I/A0.180.300.500.60①若把小灯泡和定值电阻串联后直接接到此电源两端，电路的总功率为W；（3）实验三“探究电流与电阻关系”①实验二的器材基础上，用10Ω定值电阻替换5Ω电阻，闭合开关，应将滑动变阻器的滑片向（选填“左”或“右”）端移动；移动滑片的过程中，眼睛应观察表的示数。

根据实验数据描绘出电流与电阻倒数的图像如图丁，由图像可知，电压一定时，导体中的电流与导体的电阻成比；①实验数据如下图所示，若第四次实验时将定值电阻的阻值由30Ω换为40Ω后就直接读出电流表的示数，滑动变阻器的铭牌标有“20Ω 2A”。

中考物理总复习《电学实验》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________ 1．（1）在“探究串联电路的电压关系”的实验中，如图1.①根据电路图，在连接电路时，开关应处于（选填“闭合”或“断开”）状态。

①连接好电路，闭合开关，若L2断路，则电压表（选填“有示数”或“无示数”）。

（2）在“探究并联电路的电流关系”的实验中。

①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C，I A=0.54A，I B的示数如图2所示，则I C= A。

根据多次测量实验结果，在误差允许范围内，你认为多次实验的目的是。

2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。

（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。

( )（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端。

（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示，小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为A。

（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有。

（写出具体的电阻值）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。

①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；①排除故障，继续实验，根据实验数据画出I﹣U图像（如图丙）。

由此可求出小灯泡正常发光时的功率为W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。

中考物理模拟题《电学实验》专题检测卷-附带答案学校:___________姓名：___________班级：___________考号：___________1．如图所示，是小明做“探究什么情况下磁可以生电”实验装置。

（1）闭合开关，若导体不动，左右移动磁体，电路中（选填“有”或“无”）感应电流；（2）该实验的结论是：闭合电路的一部分导体，在磁场中做运动时，导体中就会产生感应电流；这种现象叫；（3）如果将小量程电流表换成；可以探究磁场对通电导体的作用。

2．小丽和小明同学进行探究实验的电路如图所示，小丽用电流表分别在A、B、C三处测得电流如下表。

测量处A B C电流（安）0.60.30.3(1)连接电路时开关应，实验中电源为2节干电池串联，电源电压为。

(2)小丽把电流表接入A点，当闭合开关时，发现电流表指针如图所示，出现这故障的原因是。

(3)根据上表数据，小丽得出结论是：并联电路干路电流等于各支路电流之和；各支路电流相等。

这个结论正确吗？；理由是。

(4)小明在原有器材的基础上再增加一个开关，不需要拆下电流表也可以完成探究过程。

请你在图的虚线框内画出小明设计的电路图。

( )(5)小明同学又对串联电路电压规律进行了探究时，闭合开关，发现电压表示数为零，则电路故障可能是L1或L2。

在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。

小明能否测出L2两端的电压？，理由是。

3．现提供如图所示器材：电能测量仪、数显温度计、电子秤、烧杯、电热水壶、水。

[水的比热容为c水=4.2×103J/(kg∙℃)]（1）把空烧杯放在已经调零的电子秤上，电子秤显示为153g；倒入水之后，显示为786g；为了倒入500g水进入电热水壶，小曾想了一个办法：反复调节倒入电热水壶中的水量，使得烧杯与剩余的水放在电子秤上，当电子秤的示数为286g时就实现了，你认为小曾的办法对吗？（选填“对”或“错”）；（2）小曾发现，把500g，20℃的水加热到100℃，该电热水壶需要200s，则该电热水壶每秒钟释放的热量可能是以下的；A．400J B．600J C．800J D．900J（3）小曾想利用图中的器材测量电热水壶工作时的实际电功率。

中考物理总复习《电学实验》专项测试题（含答案)学校:___________班级：___________姓名：___________考号：___________1．小金在做“测定小灯泡电功率”的实验时，所用电源电压为2.5伏，小灯泡额定电压为2.5伏．（1）按电路图连接成实物图后，闭合开关，发现小灯泡不亮、电流表指针不动、电压表指针有明显的偏转，则电路故障原因可能是；（2）故障排除后重新闭合开关，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙，若要测量小灯泡的额定功率，应将图甲中滑片P向（填“A”或“B”）端移动，使电压表的示数为2.5伏；（3）小金同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的图象．根据图象信息，可计算出小灯泡的额定功率是瓦，该图象不是直线，主要原因是．2．小雅和同学进行“探究串联电路电压规律”的实验。

所用器材有：电压恒为3V的电源，一个开关，两只灯泡（1L和2L），两只相同电压表1V和2V（量程均为0~3V和0~15V），导线若干。

（1）他们按图甲连接电路，用一只电压表分别测AB、BC、AC间的电压。

为测量L1两端电压，请在图乙中用笔画线代替导线将实物图连接完整；（2）小雅按照图丙所示电路图连接好电路，闭合开关，发现电压表V1和V2的指针偏转角度相同，则可能的原因是电压表（选填“V1”或“V2”）的量程选大了，此时电压表V1和V2的示数分别为V和V；（3）小雅同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来可以( )A．保持B接线不动，将电压表V1连线由A改接到CB．保持C接线不动，将电压表V2连线由A改接到B（4）分析数据得出结论：在串联电路中，各部分电路电压之和等于总电压。

3．小海根据题如图甲所示的电路图连接电路，测量定值电阻R0的阻值，电源电压恒定不变。

（1）闭合开关后移动滑片，当电压表示数为1V时，电流表示数为0.2A，则R0= Ω；小海接着要将R0两端电压调至2V，应将滑片向（选填“左”或“右”）移动，同时眼睛应观察表（选填“电流”或“电压”）的示数。

初中物理中考电学实验测试综合卷检测试题(4)答案一、电压电阻中考物理电学实验1．小东和小文利用如图所示的电路探究串联电路中用电器两端电压的关系。

(1)小东操作的主要实验过程如下：① 断开开关，将滑动变阻器的滑片P放在阻值最大处，根据电路图连接实验电路；② 检查电路无误后，闭合开关，调整滑动变阻器的滑片P 到适当位置，正确读出电压表V1与V2的示数，记录在实验数据记录表中；③ 仿照上述步骤又进行了五次实验。

实验数据如下表。

U1/V0.8 1.2 1.5 1.8 2.2 2.5U2/V0.8 1.2 1.5 1.8 2.2 2.5小东通过分析实验数据，得出结论：串联电路中各用电器两端电压相等。

小文不同意小东的观点，提出了实验改进建议。

请简述小文的实验改进措施：① ________；② _________。

(2)请你帮助小文画出他所需要的实验数据记录表_____。

解析：应该使用不同规格的电阻R1和R2应该把电压表V并联在滑动变阻器的两端U/VU1/VU2/V【分析】【详解】(1)[1]从表中数据可知，电压表V1与V2的示数相同，而串联电路电流相等，根据URI可知，R1和R2的阻值大小相等，应该让R1和R2的阻值大小不等，这样就不会得出串联电路中各用电器两端电压相等这种结论；[2]应该把电压表V并联在滑动变阻器的两端，这样可以通过探究三个电压表的示数关系，从而探究串联电路中用电器两端电压的关系；(2)[3]三个电压表，那么每次实验要记录三组数据，实验数据记录表如下表所示。

U/VU 1/V U 2/V2．用甲图测小灯泡电阻．灯泡正常发光的电压为2.5V ．（1）当小灯泡正常发光时，电流表的示数如图乙所示，此时电流表的示数为_______A ，小灯泡的电阻为_______Ω；（2）若闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮．其可能原因是_______（说出一种即可）；（3）若一个电表发生故障，但有已知的定值电阻R 0可提供的情况下，下列电路中不能测出小灯泡电阻的是_______．解析：2 12.5 滑动变阻器接入电路的阻值太大或电源电压太低 D 【解析】 【分析】 【详解】（1）当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用0~0.6A 量程，分度值为0.02A ，此时电流表的示数为0.2A ，由欧姆定律，小灯泡的电阻为：2.5V 12.50.2AU R I ===Ω； （2）若闭合开关，电流表和电压表的指针都发生偏转，说明电路是连通的，小灯泡不亮，可能原因是滑动变阻器接入电路的阻值太大或电源电压太低，灯泡实际功率太小所致； （3）A ．由电路图可知，S 断开时，两电阻串联，电压表测待测电阻的电压U x ；S 闭合时，R 0短路，电压表测电源电压U ，根据串联电路电压的规律，可得出S 断开时定值电阻的电压U 0=U –U x ，由欧姆定律可求电路中的电流0xU U I R -=，从而得出待测电阻的大小 00x xx U U R R I U U ==-，故A 不符合题意．B ．S 断开时，电流表测通过定值电阻的电流I 0，由欧姆定律可求出电源电压U=I 0R 0； S 闭合时，电流表测并联电路干路的电流I ，根据并联电路各支路互不影响，两电阻并联时，通过定值电阻的电流大小不变，故根据并联电路电流的规律可知，通过待则电阻的电流I x =I-I 0，由欧姆定律可求待测电阻大小000x x I R UR I I I ==-， 故B 不符合题意．C ．S 断开时，两电阻串联，电流表测电路中的电流I ，根据电阻的串联和欧姆定律可得电源电压的表达式U =（R x +R 0）I ；S 闭合时，为R 0的简单电路，电流表测通过R 0的电流I 0，由欧姆定律可得电源电压的表达式U =I 0R 0，根据电源电压不变，则（R x +R 0）I =I 0R 0，可求待测电阻大小为00(x I I R R I-=）， 故C 不符合题意．D ．无论开关断开与闭合，电压表都测电源电压，故不能测量待测电阻的大小．故答案为D ．3．小刚和小强在组成串并联电路的实验中. （1）在连接电路过程中，开关应该是__________的．（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将__________ (选“发光””不发光”)，出现__________现象．（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c 这一根导线，就能成为两灯_______联的正确电路．小强将多余的c 导线拆除以后，闭合开关S 时，小电灯L 1、L 2都不亮．用一段导线的两端接触A 、B 两点时，两灯都不亮；接触C 、D 两点时，两灯也不亮；接触E 、F 两点时，只有灯L 1亮．对此，下列判断中正确的是__________ (A ．灯L 1开路 B ．灯L 2开路 C ．开关S 开路 D ．灯L 2短路)（4）小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了．请在图中要移接的导线上打上“×”号，并画出改动后的导线． （______）解析：（1)断开 （2)不发光，短路 （3)串,B （4)【解析】试题分析：（1）在连接电路过程中，开关应该是断开的．（2）闭合开关，电流从电源正极经导线A.开关、导线B.C.e回到电源负极，没有经过任何用电器，造成电源短路，两个灯泡都不发光．（3）拆除导线c，电流经导线A.开关、导线B.灯泡L1、导线D.灯泡L2、导线e回到电源负极，电路只有一条电流的路径，两灯串联．闭合开关S时，小电灯L1、L2都不亮，电路存在断路．用一段导线的两端接触A.B两点时，两灯都不亮；接触C.D两点时，两灯也不亮；说明此两种情况下，电路仍是断路．接触E、F两点时，只有灯L1亮．导线、电源与灯L1构成通路，故障位置是灯L2开路，答案为B．（4)将导线b从D点拆下，接到C点，灯L1、L2并联．考点：电路4．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又熄灭．根据上述现象，你_____（选填“能” 或“不能”）断定这两只小灯泡是串联的，你的依据是_______．（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．小明猜想灯L2不亮的原因可能是：①灯L2两接线柱CD短路；②灯L2发光太暗，为了验证他的猜想是否正确，小明把灯L2从灯座上拧下来后，发现灯L1仍发光，则他的猜想_______（填序号）是合理的．（3）排除故障后，他用如图方式测量电流，他发现电流表甲和乙的示数分别为0.18A和0.16A，为什么两个电流表示数不同呢？小明认为电流先达到电流表甲，经过灯L2时被消耗了一些，因此到达电流表乙时会少一些．为了验证他的猜想是否正确，以下操作不可行的是________A、将乙电流表用甲电流表代替再测电流B、将L1 L2对调位置C、将甲乙两个电流表的位置对调D、将电源正负极对调．（4）小亮想借助这个装置“探究串联电路电压的特点”，他先将电压表接在L1两端并读出电压表的示数为2.4V；再测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A接线柱处的导线改接到L2右侧D接线柱上．他的这一操作错误是_______。

初中物理电学中考综合测试题及详细答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。

要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。

（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。

闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。

小泽猜想2：可能是长期使用，灯泡自身发生了变化。

因为他发现灯泡玻璃壳内壁发黑。

灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。

A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。

（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。

（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。

（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。

根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。

完成解答。

【详解】（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。

中考物理总复习《实验题-电学》专题检测卷-带有参考答案学校:___________姓名：___________班级：___________考号：___________一、实验题1．小明在“探究影响电阻大小的因素”实验中：有a、b、c、d四根不同的电阻丝，b、c、d 取a相比，分别只有一个因素不同：b与a长度不同；c与a横截面积不同；d与a材料不同。

现将电阻丝a、b、c、d串联在如图所示电路中，用电压表分别测出每根电阻丝两端的电压。

（1）电压表的示数越大，表示被测的电阻丝阻值越。

（2）小明选择和两根电阻丝，可以探究电阻大小与材料的关系。

（3）闭合开关后，小明发现c两端的电压比a两端的电压示数小，说明：在其他条件相同时，，电阻丝的电阻越小。

（4）此实验除了用到转换法，还用到了法。

（5）在保证电路安全的前提下，增大电源电压，（选填“会”或“不会”）影响实验结论。

2．小明和小华一起用伏安法测未知电阻R x阻值。

他们选用的器材如图甲所示，电源电压恒为3V，滑动变阻器标有“20Ω 1A”字样。

（1）请你用笔画线代替导线将实物电路连接完整，要求：滑动变阻器的滑片P向右移动时电流表的示数变大；( )（2）连接电路之前，应该开关，检查电表指针是否指零；（3）闭合开关，小明发现两电表均无示数。

为了查找故障，他将电压表拆下，保持电路其他部分连接完好，再将电压表分别接在电源、待测电阻R x、滑动变阻器两端，闭合开关后，发现只有接在待测电阻R x两端时，电压表无示数，则故障可能是；（4）排除故障后，小明和小华继续进行实验，并根据实验数据画出了如图乙所示的图像，由图像可知，该待测电阻R x的阻值为Ω；（5）小明和小华还用此装置探究“电流和电压的关系”，所得实验数据如下表：①获得第3组实验数据后，要想得到第4组数据，应将滑片P向变阻器向（选填“左”或“右”）端移动；①分析论证时，小华认为表中有一组数据可能是错误的，请指出她认为错误的数据为第组；①排除错误数据后，分析可得：电阻一定时，导体中的电流跟导体两端的电压成比；（6）利用电压表可以直接测量电压的大小，能否把电压表改装为间接测量电阻大小的仪表呢？小明和小华经过思考，分别设计了如图丙、丁所示的方案（电源电压恒定不变），并进行了以下操作和分析：①小明在所设计电路的M、N两点之间接入一个电阻箱，调节旋钮使它接入电路的阻值分别为5Ω、8Ω、20Ω，闭合开关，发现电压表指针分别指向1.5V、2.0V、3.0V的刻度线，于是他在表盘相应位置标出了电阻的数值，如图戊所示。

中考物理专题复习《电学综合》测试卷-附带答案学校:___________班级:___________姓名:___________考号:___________一、单选题1．楼道内有声光控灯，白天无论发出多大的声音，灯泡也不会亮，晚上，有人走动发出声音时，灯才亮。

下列电路符合设计要求的是（S1为声控开关，S2是光控开关）（）A．B．C．D．2．如图所示，开关S闭合后，再闭合开关S1，下列说法正确的是（）A．电流表A1的示数不变B．电流表A2的示数变大C．电压表V的示数变小D．电压表V与电流表A2示数的比值不变3．如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断不正确的是（）A．电流表A1测量灯L1和L2的电流B．电流表A2的示数比A1的小C．灯L1被短路时，L2不发光D．仅断开S2只有一个表有示数4．在“用电流表测电流”的实验中，小敏同学进行了下列实验操作：①正确读取所测电流的数值，并加以记录；①根据电路图连接实物电路；①熟悉电流表的量程和正确读数方法；①根据记录总结电路中电流的关系．把以上实验操作按合理顺序排列是A．①①①① B．①①①① C．①①①① D．①①①①5．如图所示电路中，电源电压略高于灯泡L的额定电压且保持不变，闭合S若滑片再向左滑动，下列说法正确的是：（）A．灯泡L会变亮，额定功率变大B．灯泡L会变亮，电压表示数变小C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数变大6．标有“220V40W”和“220V100W”字样的两个灯泡L l、L2串联在220V的电源上．比较他们实际功率P1和P2的大小关系是（）A．P1 > P2B．P1 < P2C．P1 = P2D．无法确定7．如图所示，用滑动变阻器控制灯泡的亮暗，要求滑动变阻器的滑片P向左移动，灯泡亮度增大，则滑动变阻器接入电路的方式是（）A．A接M点，B接N点B．C接M点，B接N点C．C接M点，D接N点D．D接M点，A接N点8．科学家用条状石墨烯制成的湿敏电阻R x附着在一个叶片上，从外部检测植物含水量的变化，植物含水量变低，R x变小；植物含水量变高，R x变大（图所示）．电源电压恒定，当植物含水量变高时，下列说法正确的是（）A．电流表的示数变小，电压表示数不变B．电流表的示数变小，电压表示数变小C．电流表的示数变大，电压表示数不变D．电流表的示数变小，电压表示数变大9．宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。

20XX 年中考电学多选题（2010湛江）15．下列说法中正确的是( ) A ．磁场和磁感线都是真实存在的 B ．电动机工作时是将电能转化为动能C ．扬声器、电磁继电器、电铃都应用了电磁铁D ．磁极间的相互作用是通过磁场发生的（2010北京）15．关于电磁现象，下列说法中正确的是( )A ．通电螺线管能够产生磁场B ．电动机能够把电能转化为机械能C ．改变电磁铁线圈的匝数，电磁铁的磁性强弱就会改变D ．导体在磁场中做切割磁感线运动时，导体中就会产生感应电流 （2010天津）11．下列说法正确的是( )A ．电动机是根据通电线圈在磁场中受力而转动的原理制成的B ．电动机可将机械能转化为电能C ．常用发电机是根据电磁感应原理制成的D ．常用发电机可将电能转化为其他形式的能（2010潍坊）14．如图所示的装置中，纸片上粘着线圈，线圈的两端用导线引出，接在能测微小电流的示 波器上，线圈放在磁体的磁极附近．当你对着线圈大声说话时，示波器上有波形出现(即产生电流)．则( ) A ．产生的电流是感应电流B ．此装置能把声音信号转变成电信号C ．若线圈绕中心轴转动，示波器一定有波形出现D ．若线圈绕中心轴转动，示波器一定无波形出现（2010潍坊）15．如图所示，电磁铁的左下方有一铁块，在弹簧测力计作用下向右作匀速直线运动．当铁块从电磁铁的左下方运动到正下方过程中，同时滑片逐渐向上滑动，下列判断正确的是( ) A ．电磁铁的磁性逐渐增强 B ．电磁铁的磁性逐渐减弱 C ．铁块对地面的压强逐渐减小 D ．铁块对地面的压强逐渐增大（2010南昌）9.电磁铁在生活和生产中有着广泛的应用.图5中应用到电磁铁的设备有【 】20XX 年中考电学实验题综合试卷图5 B ．普通电熨斗A ．空气开关D ．电热水壶C ．电话的听筒姓名班级★南京30．(6分)在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω，实验器材如图甲所示．(1)在图甲中，请你用笔画线代替导线将电路连接完整((2)在连接电路时开关应，滑动变阻器的滑片应放在 (选填“A”或“B”)端；(3)某次实验中，电压表读数为l.8V．要测量小灯泡的额定功率，应将滑片向 (选填“A”或“B”)端滑动，小灯泡正常发光时电流表示数如图乙所示，则小灯泡额定功率为 W．★南通34．（7分）要测量小灯泡的额定功率，实验室提供的器材有：标有“2.5V”的小灯泡、电池组（电压为3V）、电压表、电流表、滑动变阻器、开关、导线若干．（1）小虎所接的实验电路如图甲所示，电路中部分连接不合理，但只需改动一根导线，即可使电路连接正确．请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．（2）改正电路后，移动滑片，使滑动变阻器接入电路的阻值最大．闭合开关，此时电压表示数为1V，电流表示数为0.2A，则滑动变阻器的最大阻值为Ω．（3）移动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图乙所示，其值为A，小灯泡的额定功率为W．（4）小华在实验过程中，移动变阻器滑片时，小灯泡突然熄灭．经判断，电路故障是小灯泡或电流表被烧坏．查找故障时，在不拆开电路的情况下，他把一根导线接在电流表两端，小灯泡仍不发光，可判断电路故障是．★无锡31．(7分)用“伏安法”测电阻，小华实验时的电路如图甲所示。

初中物理中考物理电学实验测试试题含答案一、电压电阻中考物理电学实验1．在探究决定电阻大小因素的实验中（温度不变）：甲同学的猜想是：电阻可能与导体的材料有关；乙同学的猜想是：电阻可能与导体的长度有关；丙同学的猜想是：电阻可能与导体的横截面积有关。

金属丝代号材料长度/m横截面积/mm2A镍铬0.50.1B镍铬0.50.2C锰铜0.50.1D锰铜0.8(1)现有两种金属材料制成的各种不同规格的金属丝，规格如上表。

选用导线A和C进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想。

要想探究丙同学的猜想应该选用______（选上面表格中导线字母代号）两根导线进行实验。

要想探究电阻可能与导体的长度有关，则表格空白处应填______mm2；(2)小华设计了如图甲所示电路。

为判断a、b两点间导线电阻的大小，小华应注意观察______的变化，具体指明该方案存在的不足是：______，容易烧坏电流表和电源；(3)小刚设计了如图乙所示电路，该电路中灯泡的作用有哪些？①______，②______；(4)小刚想用图乙的电路进一步验证“在电压相同时，流过导体的电流跟电阻成反比”，于是选用了几个阻值不同的定值电阻分别先后接入a、b两点间。

你认为小刚的方案是否可行？请加以解释？______。

2．某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为．（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是__________．A．电流表断路B．电压表断路C．R1断路D．R2断路（2）探究电流与电压的关系时，应保持________不变（选填“R1”或“R2”）．（3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A，要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I-R1图像是图乙中的________．3．吴丽同学在“探究串联电路电压的规律”实验中，其过程如下：（1）她在检查实验器材时发现电压表的指针位置如图1所示，接下来她要对电压表进行的操作是________________。
