暖通专业图纸审查要点

9
其他
1、部分管道集中区域是否有管道标高较低情况。
2、吊装口及设备运输通道是否已预留。
3、人防区域与非人防区域不应有风管、水管穿越。
10
降低设备噪声的措施
1、机房消声设施是否已设置（建筑图纸复核）
2、消声器是否正确设置。
3、减震器设置是否正确。
3、水泵;形式、扬程、流量、设备承压、是否有变频器。
4、冷却塔
形式、流量、电机运行方式、是否有电加热、噪声。
5、换热器
形式、流量、换热量、阻力
6、空调箱：复核不少于20%设备。
功能段、风压、风量、设备承压、是否有变频器、需根据焓湿图复核冷热量、加湿方式（酒店采用蒸汽、办公及商业采用湿膜）、换热效率、需设置杀菌装置。
施工图设计文件审核要点
发布时间：
暖通专业的审查要点
序号
项目
审查内容
1
总原则
1、《工程建设标准强制性条文》（房屋建筑部分）2002年版（具体条款略）
2、设计采用的设计标准、规范是否正确，是否为有效版本。
3、与扩初及方案确定内容是否吻合。
2
设计说明
1、冷、热总负荷需有计算书对应。
2、材料：风管原则上应采用镀锌铁皮。
4
水系统图
1、水系统平衡阀门设置是否合理，平衡阀阀门流量是否标注。
2、管道热补偿及固定支架是否已设置。
3、复核不少于10%管段，水管道流速不宜过高。>DN300主管≤2.0m/s,其余管道按照比摩阻不大于300Pa/m。
5
风系统图
1、金属风管尺寸Βιβλιοθήκη 否标示。2、与平面图设备、管道尺寸是否一致。
3、定风量阀风量需标明。
6
水平面图

暖通专业审查要点一、设计方案的审查：1.设计标准和规范：审查设计方案是否符合国家和地方相关的暖通设计标准和规范，如国家《建筑节能设计标准》、《建筑给水排水及采暖工程设计规范》等。

2.设计效果和合理性：审查设计方案中的供暖、通风、空调等系统的设计效果和合理性，包括室内温湿度、气流速度等参数是否满足舒适度要求。

3.设备选型和布置：审查设计方案中的设备选型是否符合实际需求和可行性，设备的布置是否合理、便于运维和维修。

4.节能性能评价：审查设计方案中的节能措施是否有效，如使用高效热泵、余热回收等技术手段来提升能效。

二、施工过程的审查：1.施工方案合理性：审查施工方案是否符合设计方案的要求，设备的安装位置、布置是否正确。

2.施工质量：审查施工过程中使用的材料、设备是否合格，管道和风管的连接是否牢固、密封性能是否良好等。

3.施工安全：审查施工过程中是否符合安全规范，如是否有防火措施、是否有足够的安全防护设施等。

三、设备性能的审查：1.设备选型和安装质量：审查供暖、通风、空调等设备的选型是否符合设计要求，设备的安装质量是否经过认证或检验。

2.运行状态和能效：审查设备的运行状态，如供暖设备的供热能力、通风设备的送风能力、空调设备的制冷/制热能力等，同时审查设备的能效水平是否符合要求。

3.自动控制系统：审查设备的自动控制系统是否正常工作，是否能够实现设定的室内温湿度要求，是否能够实现节能目标。

四、运维管理的审查：1.设备维护：审查设备的维护计划和维护记录是否完善，设备的日常保养是否及时进行。

2.能耗情况：审查设备的能耗情况，如供热燃料的消耗情况、通风空调设备的耗电情况等。

3.故障处理：审查设备故障处理的及时性和有效性，设备的故障率是否符合要求。

以上是暖通专业审查的主要要点，审查的目的是确保建筑暖通设备安全、高效、可靠地运行，达到节能、舒适的目标。

同时，审查也有助于及时发现和解决问题，提高建筑暖通设备的运维管理水平。

暖通专业设计文件审查要点一、文件完整性1.检查施工图纸和相关设计文件的完整性，包括总平面图、实施图、管道布置图、设备布置图、剖面图等是否齐全。

2.查看施工图纸的命名、编码和版本信息是否正确，确保文件的准确性和可追溯性。

3.检查施工图纸是否包含必要的图例说明和技术规范的引用，以确保施工图纸的可读性和正确性。

二、设计准确性1.检查施工图纸中的尺寸、比例和标注是否准确，确保施工图纸符合实际情况。

2.检查施工图纸中的管道和设备布置是否符合设计要求和安全规范，确保施工图纸的合理性和可施工性。

3.检查施工图纸中的管道和设备连接方式、管径、材料等设计参数是否符合设计要求和技术标准，确保施工图纸的可靠性和可持续性。

三、系统效能1.检查暖通系统的设计是否满足建筑物的舒适度和节能要求，确保系统的高效运行。

2.检查暖通系统的水力平衡和风量平衡是否合理，确保系统的正常运行和稳定性。

3.检查暖通系统的控制策略是否合理，确保系统的自动化控制和能耗控制效果。

四、施工可行性1.检查施工图纸中的管道和设备布置是否便于施工，确保施工过程的顺利进行。

2.检查施工图纸中的管道和设备安装方式和细节是否合理，确保施工质量和施工安全。

五、配合设计1.检查施工图纸是否与其他专业的设计文件协调一致，例如土建、结构、电气等，确保整个建筑工程的一致性和协调性。

2.检查施工图纸中的暖通系统与其他系统的连接和接口设计是否合理，确保系统之间的良好配合和协同工作。

六、合规性审查1.检查施工图纸中的材料选择、规格、品牌是否符合相关法律法规和技术标准，确保施工的合规性和质量可控性。

2.检查施工图纸中的消防安全设计是否合理，并符合相关法规和标准的要求，确保建筑消防安全。

七、专业技术审查1.对暖通系统设计文件中的设计计算、模拟分析和工程经验等进行专业技术审查，确保设计方案的科学性和合理性。

2.评估设计文件中的创新性、可持续性和可推广性，为未来的建筑项目提供参考和借鉴。

暖通专业图纸设计审查要点审查内容：1．设计文件审查（1）设计依据是否充分，是否有初步设计审查会议记要、初步设计批文、建设单位对本专业施工图设计的要求及主管部门批文；（2）计算书是否完整；（3）施工图设计深度是否符合规定；（4）签署、出图章及有关专业会签是否符合规定。

--------------------------------------------------------------------------------2．地下汽车库（1）地下车库排风；（2）排风系统防火阀；（3）地下车库设送风系统；（4）排风（烟）系统风口。

--------------------------------------------------------------------------------3．高层建筑防、排烟（1）自然排烟的开窗面积、方位；（2）机械防烟风量计算、系统位置；（3）机械排烟系统设计、排烟量计算及防火阀的位置；（4）通风和空调系统的防火措施；（5）有害气体排放。

--------------------------------------------------------------------------------4．空调、通风（1）系统设置；（2）新风量、正压值；（3）调节阀设置；（4）保温材料。

--------------------------------------------------------------------------------5．锅炉房（1）锅炉房布置；（2）锅炉房泄压面积计算；（3）油、气系统符合设计规范；（4）锅炉房、控制室和化验室等环境符合卫生标准。

--------------------------------------------------------------------------------6．燃气（1）气管道布置；（2）进户管设置；（3）燃气管坡度；（4）燃气管安装几调试。

暖通专业图纸设计审查要点在建筑工程中，暖通专业图纸的设计质量直接关系到建筑物的舒适度、能源效率和运行成本。

因此，对暖通专业图纸进行严格的设计审查至关重要。

以下是一些在审查暖通专业图纸时需要重点关注的要点。

一、设计说明1、工程概况审查设计说明中对工程的概述是否准确、完整，包括建筑物的用途、面积、层数、高度等基本信息。

2、设计依据检查设计依据是否齐全、有效，包括相关的规范、标准、图集以及建设单位的要求等。

3、室内外设计参数确认室内外的温度、湿度、风速等设计参数是否符合当地的气候条件和建筑物的使用要求。

4、空调系统明确空调系统的类型（如集中式、分散式、半集中式等）、冷热源形式（如冷水机组、热泵、锅炉等）、送风方式（如侧送、顶送、下送等）以及控制方式等是否合理。

5、通风系统审查通风系统的设置目的（如排除有害气体、保证人员新风需求等）、通风量计算依据和通风方式（如机械通风、自然通风）是否恰当。

6、防排烟系统检查防排烟系统的设计是否符合防火规范的要求，包括排烟量、防烟分区划分、排烟口和送风口的设置位置及风速等。

二、设备材料表1、设备选型核对空调主机、风机、水泵等设备的型号、规格、性能参数是否满足设计要求，是否与系统计算匹配。

2、材料规格确认管材、阀门、保温材料等的材质、规格、型号是否正确，是否符合工程的使用条件和质量要求。

三、平面图1、空调系统布置查看空调室内外机的位置是否合理，是否便于安装、维修和操作，冷媒管和冷凝水管的走向是否顺畅，长度是否在合理范围内。

2、通风系统布置检查通风设备（如风机、通风管道）的位置和布置是否符合气流组织的要求，是否与其他专业的设备和管道发生冲突。

3、防排烟系统布置审查防烟楼梯间、前室、合用前室等部位的正压送风口和排烟口的位置、尺寸是否符合规范要求，排烟风道的布置是否合理。

4、管道综合布置留意暖通管道与其他专业（如给排水、电气）管道的交叉情况，是否存在碰撞或间距不足的问题，管道的标高是否满足建筑净高的要求。

暖通专业施工图交底会审要点
分项
审查要点
备注
是否符合送审要求
1.有图例、说明
2.有审核意见并通过
3.有各层暖通施工设计平面图
是否符合内审要求
1.户内空调形式（分体空调、小型中央空调）
2.大堂设置小型中央空调
3.设置采暖
是否符合设计
3)加压送风口位置、尺寸、标高
7)冷媒管立管位置
8)冷凝水管立管位置
9)冷凝水管立管管径
3.分体空调
1)室外机位大小
2)室内机位置
4.
采暖系统
1)壁挂炉位置
2)集分水器位置
3)采暖热水立管位置
4)地热盘管布置及走向
5)水暖管井大样
5.
燃气
1）燃气立管位置
2）燃气表的设置
3）校核燃气表与电气设备及燃气灶水平距离不应小于300mm
4）校核燃气热水器或壁挂炉与电气设备、排水立管水平距离不应小于300mm
4)加压送风井面积
5)排烟风机位置
6)排烟风机参数
7)排烟口位置、尺寸、标高
8)排烟井面积
2.
小型中央空调系统
1)室外机位置
2)衣帽间、厨房、工人房是否设置空调
3)室内机位置及标高
4)冷媒管及冷凝水管走向
5)冷媒管穿梁、板、墙及剪力墙处预留套管大小、标高、定位
6)冷凝水管穿梁、板、墙及剪力墙处预留套管大小、标高、定位
其他问题

暖通专业审图要点汇总民用建筑暖通专业涉及车库、关键设备房、公共楼梯间等处消防通风、排风，及暖气循环管道等内容，概况特点：管径大、施工交叉配合困难、易造成与其它专业的“打架”现象，因此图纸的审核尤为重要，现就目前归纳总结的以及结合以往工程项目谈谈审图方面的经验，供大家参考。

（一）地下车库、地面通风防排烟部分1.防火分区≤4000㎡，防烟分区≤2000㎡；2.防火分区、防烟分区应与建筑专业一致，需与建筑专业施工图对比审核；3.通风、排风井位置设置在较隐蔽处，注意不能设置在单元入户门处、沿街前厅门处等有碍公共出入及美观实用的地方；4.室外的通风口与排烟口布置在满足规范的要求下，应符合建筑立面效果图的要求，要保持一致性；5.注意风管及桥架，暖气管道等是否穿过防火卷帘门，致使防火卷帘门无法关闭；6.结合车库电气、给排水专业审核风管及暖气管道与其它专业如电气桥架，给排水管道等在平面图上的打架交叉点，提前计算交叉剖面间距是否能满足车库净高2.2米的要求；7.换热站最好位于负荷中心位置，房间净高度不低于3米（二）主楼住宅通风部分1.卫生间有开启窗能对外排风的户型，是否重复设置排烟道，如设置，日照本地可取消排烟道；2.厨房、暗卫生间的排烟道是否是1:1的实际比例绘制，是否有吃窗框等现象出现；3.屋顶及商业沿街上的风机设置位置应合理，风机口应标注防雨，防护罩等措施；（三）主楼住宅暖气部分（涉及到业主、户型、实用功能等重点审核）1.室外暖气干管引入室内的位置应力求拐弯较少，直接引进管道井最好；2.管道井检修门的高度不低于1.2米，方便检修；3.管道井暖气立管上分支管道的方向和高度是否合理，应满足热表安装的要求及便于维修要求4.室内分集水器的设置位置应合理，即（1）保证管路尽量不交叉，且距离管井较短；(2)安放位置要保证与电气专业的强弱电箱及对面墙上的插座不发生冲突，5.地暖敷设设置温度控制阀时，控制面板的安放位置是否能与电气弱电图对应起来；6.对于空调制暖的，空调外机尺寸、位置要和建筑、电气专业配合，图纸是否一致。

建筑工程施工中机电图纸会审要点（三）：暖通专业一.设计总说明１设计说明中的设计依据、设计参数及采暖、通风空调管路系统布置形式是否合理。

２管道和阀门阀件选用的材质、敷设方式、冲洗试压、保温防腐绝热施工做法是否符合最新规范。

３设备材料选型是否合理，是否满足最新节能规范要求，是否在成本控制方面可以进行技术优化。

4设计说明中的保温材料，厚度及做法能否满足防火及使用要求。

二.总平面图1建筑轮廓、轴线号、轴线尺寸、房间名称、设备位置及编号是否与建筑图符合。

2采暖平面图：立管编号、固定支架、管道坡度、坡向、伸缩器型号、管径、散热器型号、规格、数量；管道管径是否表达齐全。

管道坡度、放空气、泄水是否有问题。

3通风平面图：弯头、检查口、调节阀门、防火阀送、排风口应符合图例，位置尺寸要表示清楚。

标注出风管及风口尺寸，气流方向，系统编号、各种设备、空调小室、设备基础的定位尺寸是否齐全。

4空调平面图：审查设备型号规格、尺寸；风管尺寸（圆风管中心标高、矩形风管底标高）、防火阀、排烟阀的位置是否恰当，数量是否合适。

风口型式、数量、尺寸；消声器型号、尺寸，以及与轴线定位尺寸。

系统编号。

设备检修口、安装口的位置、主要设备、管道的定位尺寸是否齐全、管道尺寸及管径是否齐全。

5各专业管线之间是否存在位置重叠标高交叉的问题。

三.采暖图1建筑轮廓、轴线号、轴线尺寸、房间名称是否与建筑图符合。

2审查系统图与平面图管道位置和方向是否一致。

3采暖立管编号固定、支架、管道坡度、坡向、伸缩器位置、管径、散热器型号、规格、数量是否表达清楚、准确；管道末端跑风、泄水是否符合规范要求并便于日常维护。

4阀门、减压器、疏水器、伸缩器、固定支架及干管变径与图例一致。

5户内采暖立管位置是否与门窗开启冲突，散热器位置是否与电气插座冲突。

6地板采暖管道材质是否按照施工图设计任务书要求选用。

7地板采暖分集水器位置、地埋管道布置是否按照施工图设计任务书要求选用。

8公共管井中分户热计量表安装位置是否便于查表、检修。

住宅工程设计中暖通空调专业质量控制要求八中央空调系统1、GBJ19-87“采暖通风与空气调节设计规范”2、GB50176“民用建筑热工设计规范”。

3、JGJ26－86“民用建筑节能设计标准”。

1、能耗高2、无法计量3、室内正压大打不开门4、冬季室内干燥5、控制管理复杂6、噪声高7、空气质量差1、空气处理机及整体式空调器的新风量应可调节，新风进口面积应能满足过渡季节增加直至全新风的运行要求。

2、空调系统应考虑空气量的平衡，室内正压不应超过50Pa。

3、高级民用建筑当采用空气系统时，应有空气加湿措施。

4、当建筑空调系统供水高度在150m以下时，可采用“一泵到顶”的供水方式，但冷水机组设在泵的吸入口，以减少主机的工作压力。

5、大型中央空调宜采用一、二次泵系统，二次泵应采用变流量供水方式。

6、冷却水系统的冷却泵宜采用变频调速泵。

7、高层建筑群和小区可在经济比较的可行性分析后考虑采用区域空调系统。

8、系统设计时应根据要求在分支环上增装能量表。

9、空调系统的冷水管宜采用64K玻璃棉或其它隔热性能良好的材料保温，其厚度需采用经济厚度进行计算，并经不结露重新验算后确定。

10、空调设备宜选用低噪声、高效率、环保型产品。

11、冷水机组、水泵应做隔振地面和隔振台座。

对周围环境有噪声影响的机房应采取吸音及隔声措施。

12、末端采用的风机盘管、冷量宜按中档负荷能力选用。

13、冷水、冷却水循环系统根据水质条件分别设计相应的水质处理装置。

各项目可以根据以上内容选择确定顾客敏感点。

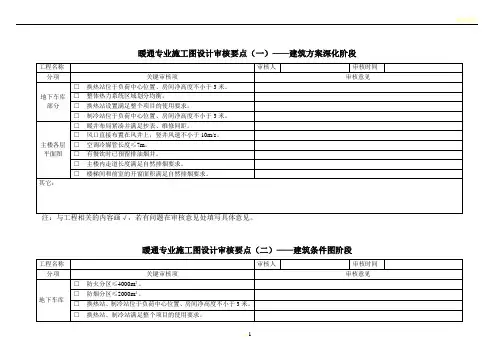

总则
注：与工程相关的内容画√，若有问题在审核意见处填写具体意见。
暖通专业施工图设计审核要点（二）—建筑条件阶段
工程名称 分项 □ 地下车库 □ □ □ 防火分区≤4000㎡ 防火分区≤2000㎡ 换热站、制冷站位于负荷中心位置、房间净高度不小于3米。 换热站、制冷站设置满足整个项目的使用要求。 关键审核项 审核人 审核时 间 审核意见
注：与工程相关的内容画√，若有问题在审核意见处填写具体意见。
□ 地下室风井出地面处充分利用半高空间（如楼梯平台、空调板下 方），平面位置隐蔽 □ □ □ □ 其它： 风口直接布置在风井上，竖井风速不小于10m/s。 空调冷媒管长度≤7m。 有餐饮时已预留排油烟井。 空调冷媒管长度≤7m。
注：与工程相关的内容画√，若有问题在审核意见处填写具体意见。
暖通专业施工图设计审核要点（三）—户型综合图阶段
□ □ □ 会所空调 □ □
冷却塔的选型冷量匹配。 制冷机房内有排水设施。 会所设置独立空调系统。 会所空调主机采用风冷模块或VRV系统。 会所通风采用自然通风或全热交换器。
□ 风口调节、检查口、测量孔、风帽及各种异形部件与平面位置是否 通风空调 相符合，与图例是否一致。 管道系统 □ 审查风管管径、标高、坡度、坡向、送、排风口的风量、风帽的型 图 号及设备编号与平、剖面图是否一致。 □ □ □ □ □ □ □ 住宅、商 □ 业通风、 □ 防排烟部 □ 分 □ 面积、高度与建筑一致 一个防烟分区不大于2000㎡。 防烟系统和通风系统合用。 风道内风速满足规范要求。 混凝土风道内风速不得大于15m/s。 金属风道内风速不得大于20m/s。 送风口风速不得大于7m/s之间。 排烟风口风速不得大于10m/s之间。 防火分区、防烟分区与建筑专业一致。 通风、排风井位置比较隐蔽 屋顶风机位置合理，风机口有防雨措施

□采暖管道固定支架设置符合规范要求。
□采暖系统最高点设排气阀，最低点设泄水阀。
□采暖管道补偿器设置符合规范要求。
□采暖管道内流速和比摩阻满足规范要求。
□采暖管道水力计算满足规范要求。
□采暖热负荷计算满足规范要求。
□采暖系统的管径经济、合理，变径选择与流量、负荷匹配。
□支管路线相对（非斜向）捷径。
□换热站内管道基本无交叉。
□防空地下室的采暖通风与空调系统与地上系统分开设置。
□防空地下室平时使用时的人员新风量，通风时不应小于30(m3／(P·h))，
其它：
注：与工程相关的内容画√，若有问题在审核意见处填写具体意见。
□卫生间散热器（包括位于座便器上方时）位置合理，支管尽可能不穿防水层。
□户内散热器位置对流效果好、符合房间布局要求。
□飘窗窗台下不放置散热器。
□空调室内机位置气流组织好。
□空调主机位平面尺寸不小于1000X500，高度不小于800（2P）。
□空调预留洞大小Ф75、壁挂机H+2.2米、柜机H+0.15米。
□室内、外设计温度满足规范要求。
□空调、采暖冷、热指标满足规范要求。
□二次设计及业主自理范围清晰。
□设备材料表完备。
□分期时接口情况清晰。
□水管、风管的材料、连接方式、防腐保温及防结露做法详细。
□采暖系统高低区及户内支管系统试验压力数据明确。
□换气次数选择满足规范要求。
□防排烟与消防系统联动说明。
住宅采暖部分
□空调冷凝水有组织排放。
□空调插座位置靠近空调。
其它：
注：与工程相关的内容画√，若有问题在审核意见处填写具体意见。
暖通专业施工图设计审核要点（四）——施工图白图阶段

1审查依据
国家相关规范、规程、规定及地方标准，方案（初步）设计审批文件。

2审图基本原则：
暖暖等专业设备、管线安装位置设计合理、美观且相互之间及与建筑、结构图纸不相矛盾。

3审查要点
3.1大堂的空调型式，大堂空调电源及冷凝水排放。

3.2空调室外机搁板的大小、位置、高低与建筑配合，避免对着邻家窗，是否考虑护栏。

考虑室
外机安装方法和维修的可行性及安全性。

分析室外空调散热器组或冷却塔组的噪声对周边建筑及居民的影响，并设计及配置降噪措施以符合环保要求。

3.3分体机冷媒管不得大于5M，核对保温选用材料。

3.4进排风百页避免在主立面及中庭墙身。

3.5住宅起居室空调总量大于2匹时应采用立式空调。

3.6室内机的插座、冷凝接水品及冷媒孔的位置；室内机是否与家具位冲突。

风管的风口及阀门
数量是否遗漏。

3.7埋墙冷凝水立管采用镀锌管及接口支管应采取措施防止杂物进入主管。

3.8核对甲供设备如冷却塔、锅炉、冷冻机与设计有无冲突。

第1页共1页。

暖通专业审查要点本章包含内容如下：5.1《建筑节能与可再生能源利用通用规范》GB55015 5.2《民用建筑通用规范》GB550315.3《既有建筑维护与改造通用规范》GB550225.4《建筑与市政工程抗震通用规范》GB550025.5《供热工程项目规范》GB550105.6《建筑环境通用规范》GB550165.7《市容环卫工程项目规范》GB550135.8《燃气工程项目规范》GB550095.9《建筑电气与智能化通用规范》GB55024序号项目审查内容5.1建筑节能与可再生能源利用《建筑节能与可再生能源利用通用规范》GB55015简称《节能通》5.1.1适用范围1．审查工程是否在规范规定的适用范围内：1）新建、扩建和改建的民用建筑及工业建筑；2）不适用于没有设置供暖、空调系统的工业建筑；3）使用期限2年以下的临时建筑不做强制要求，可参照执行；2．审查设计说明中是否明确了建筑节能措施及可再生能源利用系统运营管理技术的要求。

（《节能通》第2.0.5条）5.1.2设计标准1．审查项目遵循的规范、标准及相关法规文件是否齐全、准确；（《节能通》第1.0.2条）2．审查设计说明及冷、热负荷计算书中所采用的室外空气设计计算参数、室内空气设计参数是否与《民用建筑供暖通风与空气调节设计规范》GB50736-2012的相符。

3．复核围护结构热工参数是否与建筑专业节能计算书一致。

5.1.3负荷计算与水力计算1．审查冷、热负荷计算书。

（《节能通》第3.2.1条）2．审查水力计算书。

（《节能通》第3.2.20条）5.1.4热源1．审查采用电直接加热设备的居住建筑的用电条件是否符合《节能通》第3.2.2条的要求。

2．审查采用电直接加热设备的公共建筑的用电条件是否符合《节能通》第3.2.3条的要求。

3．审查采用电直接加热设备作为空气加湿器的用电条件是否符合《节能通》第3.2.4条的要求。

4．审查锅炉选型：1）锅炉用燃料是否与当地长期供应的燃料种类相适应。

暖通专业审图注意事项（推荐5篇）第一篇：暖通专业审图注意事项施工前图纸审核是施工准备阶段的一项重要技术工作.是建设的基本要求。

目的是减少施工图的差错.确保工程质量和施工顺利进行.降低建设成本。

有关各专业技术人员在接到施工图以后.应认真学习图纸.了解甲方对图纸设计的要求及相关文件，熟悉图纸的内容、要点和特点，领会设计意图.掌握工程情况.了解建筑结构.以便采取有效的施工方法和可行的技术措施。

在审核图纸时.尽量全面地发现图纸中的问题.以便设计人员对审图时所提出问题做出修改和补充。

一、建筑给排水及暖通专业与有关方面的关系1、专业设计相互之间的关系(1)给排水暖通设备与电气动力间的匹配是否合理。

(2)电气线路、管道、通风、空调的敷设位置和走向相互有无干扰.埋地管道或管道沟与电缆沟之间有无矛盾。

(3)连接设备的电气线路、控制线路、管(水、暖)路与设备的进线接管位置是否相符。

(4)水暖、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确。

(5)管道井的内部布置是否合理，进出管路有无矛盾。

2、给排水暖通管道安装与建筑结构的关系(1)预留、预埋位置与安装实际需要是否相符。

(2)设备基础位置、尺寸、标高是否满足管道敷设的需要。

(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。

(4)建筑标高是否明确。

(5)给排水、暖通、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。

(6)有关建筑设计.如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。

二、施工图审查要点现将建筑给排水、消防、暖通工程审图的几个大原则和按图纸目录分述的要点介绍如下：1、总说明(1)设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。

(2)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。

(3)图纸资料是否齐全.能否满足施工需要。

暖通专业图纸设计审查要点审查内容：1．设计文件审查（1）设计依据是否充分，是否有初步设计审查会议记要、初步设计批文、建设单位对本专业施工图设计的要求及主管部门批文；（2）计算书是否完整；（3）施工图设计深度是否符合规定；（4）签署、出图章及有关专业会签是否符合规定。

--------------------------------------------------------------------------------2．地下汽车库（1）地下车库排风；（2）排风系统防火阀；（3）地下车库设送风系统；（4）排风（烟）系统风口。

--------------------------------------------------------------------------------3．高层建筑防、排烟（1）自然排烟的开窗面积、方位；（2）机械防烟风量计算、系统位置；（3）机械排烟系统设计、排烟量计算及防火阀的位置；（4）通风和空调系统的防火措施；（5）有害气体排放。

--------------------------------------------------------------------------------4．空调、通风（1）系统设置；（2）新风量、正压值；（3）调节阀设置；（4）保温材料。

--------------------------------------------------------------------------------5．锅炉房（1）锅炉房布置；（2）锅炉房泄压面积计算；（3）油、气系统符合设计规范；（4）锅炉房、控制室和化验室等环境符合卫生标准。

--------------------------------------------------------------------------------6．燃气（1）气管道布置；（2）进户管设置；（3）燃气管坡度；（4）燃气管安装几调试。

在工程施工前首先要认真熟悉图纸，了解设计意图、相关技术要求及工艺流程，按图纸要点认真审核图纸目录、设计说明、设备清单等，主要从以下几个方面着手审查：1、管道系统图管径与平面图中标注；2、风道系统图截面与平面图中标注；3、预留孔洞的尺寸、相对位置、离墙距离和标高与土建专业图纸；4、暖通管道与其它专业管道、构配件是否碰撞或矛盾；5、风管穿过楼板、隔墙的座标位置与土建图纸中的标示位置；6、是否违反《强制性条文》、规范规定；7、或者规范中尚未明确或者理解存在分歧，影响实际使用效果或功能。

以下就常见问题进行总结，不妥之处请批评指正。

一、采暖1、《采暖通风与空气调节设计规范》规定“新建住宅热水集中采暖系统，应设置分户热计量和室温控制装置”，工程项目中仍有未执行此条规定设置分户热计量和室温控制装置；2、《暖通规范》规定“有冻结危险的楼梯间或其他有冻结危险的场所，应由单独的立、支管供暖。

散热器前不得设置调节阀。

”设计中常有楼梯间与相邻房间共用立管。

有的虽设计独立立管，但在散热器前（即连接散热器的水平支管上）设置调节阀。

不执行此条规定的原因：a. 有的设计者没有很好学习规范，不知道有此规定。

b. 对本条条文解释理解不全面。

本条条文解释是“随着建筑水平和物业管理水平的提高及采暖区域扩大,有的楼梯间已经无冻结危险,因此,对楼梯间也不能一概而论”。

楼梯间有无冻结危险,要看楼梯间的位置是否直靠外门、外门开启频率以及人员行为特点来判定；3、《暖通规范》规定“采暖管道必须计算其热膨胀，当利用管段的自然补偿不能满足要求时，应设置补偿器。

”设计中未计算热膨胀，固定支架设置位置不合理。

有的根据管段的长短设补偿器但未加注补偿量，未注方形补偿器的尺寸；4、普通住宅的厨房没设采暖，不能满足《住宅设计规范》规定“设置集中采暖系统的普通住宅的室内采暖计算温度，不应低于表6.2.2的规定。

”，表6.2.2规定厨房不应低于15℃。

工程设计中应设置采暖；5、《住宅设计规范》规定“采暖系统中，用于总体调节和检修的设施，不应设于套内”。
