水电图纸会审要点水电图纸会审是工程项目施工前的重要环节，旨在确保水电设计的合理性、准确性和可行性，减少施工过程中的变更和返工，保证工程质量和进度。
以下是水电图纸会审的一些要点：一、给排水部分1、设计说明仔细审查给排水系统的设计说明，包括系统类型（如生活给水、消防给水、排水体制等）、管材选用、连接方式、施工要求等，确保其符合规范和项目要求。
核实设计依据是否充分，如相关规范、标准的版本是否为最新。
2、平面图检查给排水管道的布置是否合理，是否与建筑结构、电气设备等其他专业的管线存在冲突。
注意管道的走向、管径大小、坡度设置是否符合排水要求，避免出现倒坡、积水等问题。
查看卫生器具、地漏、雨水斗等的位置是否恰当，是否方便使用和维护。
3、系统图对照平面图，审核系统图中管道的标高、管径、立管编号等信息是否一致。
分析给排水系统的竖向分区是否合理，压力是否满足要求，以确保供水的稳定性和安全性。
检查消防水箱、水池的容积、设置高度是否符合规范。
4、详图对于特殊部位的给排水处理，如管井、地沟、泵房等，要审查详图的尺寸、做法是否清晰准确。
核实防水套管、伸缩节、支吊架等的设置是否符合要求。
5、材料表核对材料表中管材、阀门、洁具等的规格、型号、数量是否与图纸一致。
确认所选材料的质量和性能是否满足工程需求。
二、电气部分1、设计说明认真阅读电气设计说明，了解电源进线方式、电压等级、负荷分级、防雷接地要求等。
审查电气设备的选型、安装方式、防护等级等是否符合规范和使用环境。
2、平面图检查电气线路的敷设路径是否合理，是否避开了高温、潮湿、易燃等不利环境。
核实配电箱、插座、开关、灯具等的位置和数量是否满足使用功能和规范要求。
注意电气管线与给排水、暖通等其他专业管线的交叉避让情况。
3、系统图对比平面图，核对系统图中电气设备的规格、型号、参数是否一致。
分析供电系统的可靠性，如备用电源的设置、切换方式等是否满足要求。
审查配电箱的进出线回路、保护装置的配置是否合理。

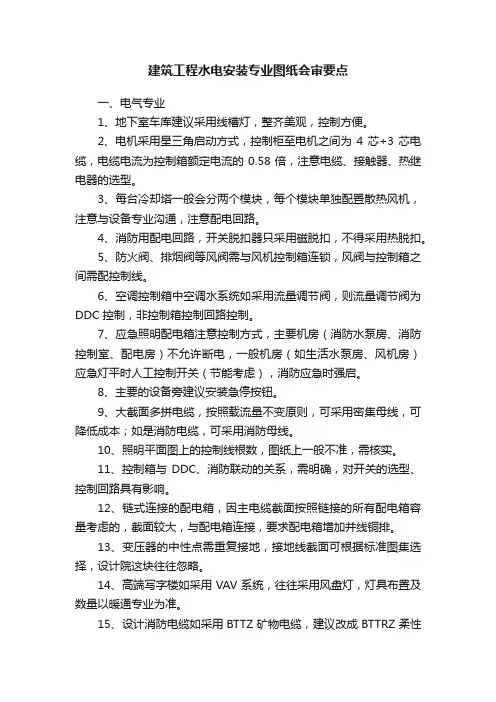

建筑工程水电安装专业图纸会审要点一、电气专业1、地下室车库建议采用线槽灯，整齐美观，控制方便。
2、电机采用星三角启动方式，控制柜至电机之间为4芯+3芯电缆，电缆电流为控制箱额定电流的0.58倍，注意电缆、接触器、热继电器的选型。
3、每台冷却塔一般会分两个模块，每个模块单独配置散热风机，注意与设备专业沟通，注意配电回路。
4、消防用配电回路，开关脱扣器只采用磁脱扣，不得采用热脱扣。
5、防火阀、排烟阀等风阀需与风机控制箱连锁，风阀与控制箱之间需配控制线。
6、空调控制箱中空调水系统如采用流量调节阀，则流量调节阀为DDC控制，非控制箱控制回路控制。
7、应急照明配电箱注意控制方式，主要机房（消防水泵房、消防控制室、配电房）不允许断电，一般机房（如生活水泵房、风机房）应急灯平时人工控制开关（节能考虑），消防应急时强启。
8、主要的设备旁建议安装急停按钮。
9、大截面多拼电缆，按照载流量不变原则，可采用密集母线，可降低成本；如是消防电缆，可采用消防母线。
10、照明平面图上的控制线根数，图纸上一般不准，需核实。
11、控制箱与DDC、消防联动的关系，需明确，对开关的选型、控制回路具有影响。
12、链式连接的配电箱，因主电缆截面按照链接的所有配电箱容量考虑的，截面较大，与配电箱连接，要求配电箱增加并线铜排。
13、变压器的中性点需重复接地，接地线截面可根据标准图集选择，设计院这块往往忽略。
14、高端写字楼如采用VAV系统，往往采用风盘灯，灯具布置及数量以暖通专业为准。
15、设计消防电缆如采用BTTZ矿物电缆，建议改成BTTRZ柔性矿物电缆，降低成本，如设计院坚持BTTZ，利用铜护套做接地线，电缆可采用四芯。
16、重要负荷需采用铜芯电缆，住宅楼三级负荷电缆，可采用铝合金电缆，降低成本。
17、精装区域，尽量采用明配管，消防管需刷防火涂料。
18、防雷引下线与接地引上线需区别清楚，电梯导轨需接地。
二、水暖专业1、注意空调水系统的电动开关阀与电动调节阀使用功能和部位：电动调节阀用来调节该支路的空调水流量，与压力或温度传感器联动控制，主要安装在空调末端管路、压差旁通、温度控制旁通及板换一次侧的回水管路上等部位。
一、电气专业1.审核电气施工图的设计是否符合国家强制性条文及地方有关规范和规程的要求，尤其是设计深度是否达到了要求，与其他专业设计有无相互矛盾的地方及是否存在影响使用功能的情况；审核电气配电干线图、系统图与详图是否有矛盾。
2.审核总容量及各回路的容量是否满足使用要求，电线、电缆的线经及保护管管径是否合理，是否已考虑今后扩容的需要，是否已考虑室外景观工程和水处理工程等的容量和接线位置。
3.审核变电所（开关站）、配电间的面积、位置、高度、预留套管及电力进线方式，配电柜设置、计量柜（箱）位置等是否满足当地电力部门的要求；审核电力计量方式和配缆方式等是否满足当地电力部门的要求。
4.审核开关、插座、灯具、电表箱、配电箱、弱电箱位置的设置、分布、管线走向设置的合理性（下沉式卫生间底板内不能预埋灯具盒及其它盒子）。
5.审核室外是否预留了接地的电阻测试点，位置是否合理，高层建筑需审查是否有防侧击雷的措施。
6.审核强、弱电井道的尺寸是否合适，检修门的位置和朝向是否合理，进建筑体管道和管道外壁的防水设计是否符合要求，是否配有详图。
7.设备、桥架的布局是否合理，审核土建预留的吊装孔洞尺寸是否满足设备的吊装需要；人防配电（或发电机）系统是否符合要求。
二、给排水专业1.审核给排水施工图纸是否满足设计规范、强制性条文要求，图纸表达是否清晰、完整、正确；审核给排水系统图、平面图、大样图的表达是否一致，有无相互矛盾的地方；审核给排水为室外景观工程的接管留头位置是否合理；敷设在楼、地面找平层中的给水管管径不能大于DN20。
2.审核给排水管材的选择是否合理、明确，是否具备当地推广使用证；审核给水管材的选择是否符合卫生标准；审核给水计量方式是否满足当地自来水主管部门的要求。
3.审核冷热水、消防和排水系统管道的管径、坡度、管道走向、检查口（井）布局是否合理、标高是否正确、与其他管线的安装位置及标高、穿结构的与结构规范是否有矛盾冲突，整体管线布局是否经济合理，设备材料的性能和品质、水平与垂直间距是否符合规范要求。

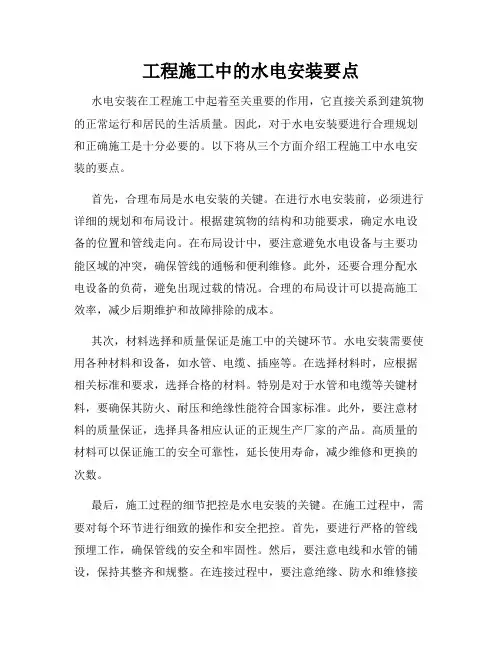

工程施工中的水电安装要点水电安装在工程施工中起着至关重要的作用，它直接关系到建筑物的正常运行和居民的生活质量。
因此，对于水电安装要进行合理规划和正确施工是十分必要的。
以下将从三个方面介绍工程施工中水电安装的要点。
首先，合理布局是水电安装的关键。
在进行水电安装前，必须进行详细的规划和布局设计。
根据建筑物的结构和功能要求，确定水电设备的位置和管线走向。
在布局设计中，要注意避免水电设备与主要功能区域的冲突，确保管线的通畅和便利维修。
此外，还要合理分配水电设备的负荷，避免出现过载的情况。
合理的布局设计可以提高施工效率，减少后期维护和故障排除的成本。
其次，材料选择和质量保证是施工中的关键环节。
水电安装需要使用各种材料和设备，如水管、电缆、插座等。
在选择材料时，应根据相关标准和要求，选择合格的材料。
特别是对于水管和电缆等关键材料，要确保其防火、耐压和绝缘性能符合国家标准。
此外，要注意材料的质量保证，选择具备相应认证的正规生产厂家的产品。
高质量的材料可以保证施工的安全可靠性，延长使用寿命，减少维修和更换的次数。
最后，施工过程的细节把控是水电安装的关键。
在施工过程中，需要对每个环节进行细致的操作和安全把控。
首先，要进行严格的管线预埋工作，确保管线的安全和牢固性。
然后，要注意电线和水管的铺设，保持其整齐和规整。
在连接过程中，要注意绝缘、防水和维修接口的设置，确保设备之间的顺畅通信和运行。
此外，对于水电设备的调试和检测也不能忽视，要根据相关标准和方法进行，并及时处理出现的问题。
综上所述，工程施工中的水电安装要点包括合理布局、材料选择和质量保证、施工过程的细节把控等方面。
当然，除了以上提到的要点外，还有其他一些细节问题需要根据具体项目而做相应的处理。
然而，遵循上述要点可以为施工提供指导和参考，有助于确保水电安装的正常运行和使用。
因此，在进行工程施工时务必重视水电安装，做好相应的规划和控制。
这不仅是为了按时完成工程，更是为了建筑物的长期可持续发展和居民的舒适生活。

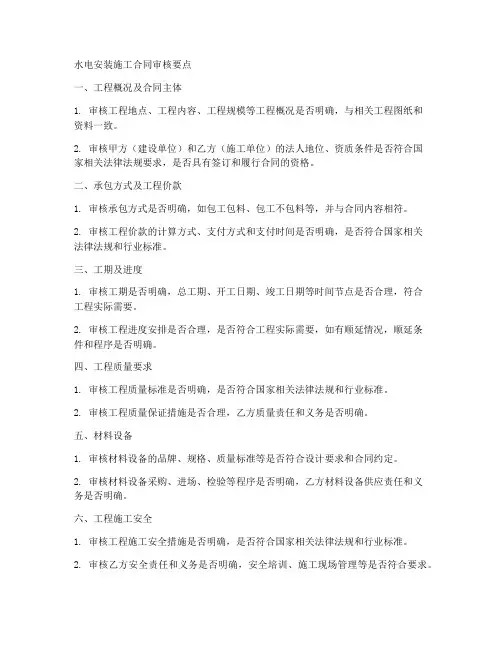

水电安装施工合同审核要点一、工程概况及合同主体1. 审核工程地点、工程内容、工程规模等工程概况是否明确，与相关工程图纸和资料一致。
2. 审核甲方（建设单位）和乙方（施工单位）的法人地位、资质条件是否符合国家相关法律法规要求，是否具有签订和履行合同的资格。
二、承包方式及工程价款1. 审核承包方式是否明确，如包工包料、包工不包料等，并与合同内容相符。
2. 审核工程价款的计算方式、支付方式和支付时间是否明确，是否符合国家相关法律法规和行业标准。
三、工期及进度1. 审核工期是否明确，总工期、开工日期、竣工日期等时间节点是否合理，符合工程实际需要。
2. 审核工程进度安排是否合理，是否符合工程实际需要，如有顺延情况，顺延条件和程序是否明确。
四、工程质量要求1. 审核工程质量标准是否明确，是否符合国家相关法律法规和行业标准。
2. 审核工程质量保证措施是否合理，乙方质量责任和义务是否明确。
五、材料设备1. 审核材料设备的品牌、规格、质量标准等是否符合设计要求和合同约定。
2. 审核材料设备采购、进场、检验等程序是否明确，乙方材料设备供应责任和义务是否明确。
六、工程施工安全1. 审核工程施工安全措施是否明确，是否符合国家相关法律法规和行业标准。
2. 审核乙方安全责任和义务是否明确，安全培训、施工现场管理等是否符合要求。
七、合同的履行和监督1. 审核合同履行过程中，甲乙双方的权益是否得到保障，合同变更、解除、终止等程序是否明确。
2. 审核合同履行过程中，甲方监督和乙方自律的职责是否明确，违约责任和争议解决方式是否合理。
八、其他条款1. 审核合同中是否有违反国家相关法律法规和行业标准的条款。
2. 审核合同中是否有不明确、不合理或霸王条款，合同条款是否符合公平、公正、公开的原则。
综上，水电安装施工合同审核要点主要关注工程概况、合同主体、承包方式、工程价款、工期及进度、工程质量要求、材料设备、工程施工安全、合同的履行和监督以及其他条款等方面。

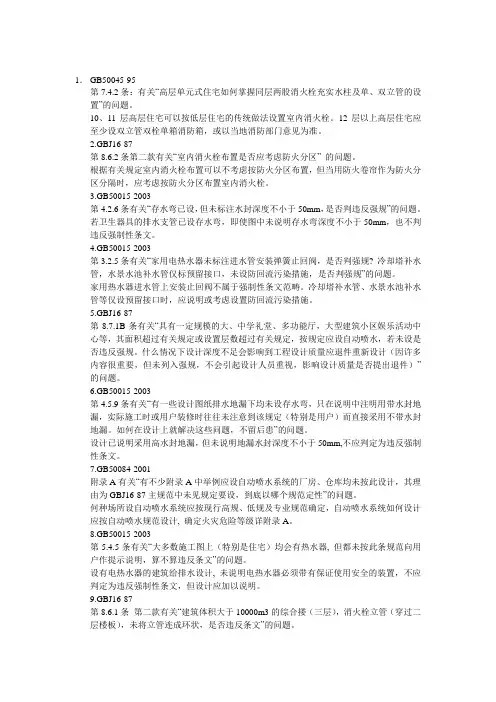

1．GB50045-95第7.4.2条：有关“高层单元式住宅如何掌握同层两股消火栓充实水柱及单、双立管的设置”的问题。
10、11层高层住宅可以按低层住宅的传统做法设置室内消火栓。
12层以上高层住宅应至少设双立管双栓单箱消防箱，或以当地消防部门意见为准。
2.GBJ16-87第8.6.2条第二款有关“室内消火栓布置是否应考虑防火分区” 的问题。
根据有关规定室内消火栓布置可以不考虑按防火分区布置，但当用防火卷帘作为防火分区分隔时，应考虑按防火分区布置室内消火栓。
3.GB50015-2003第4.2.6条有关“存水弯已设，但未标注水封深度不小于50mm，是否判违反强规”的问题。
若卫生器具的排水支管已设存水弯，即使图中未说明存水弯深度不小于50mm，也不判违反强制性条文。
4.GB50015-2003第3.2.5条有关“家用电热水器未标注进水管安装弹簧止回阀，是否判强规? 冷却塔补水管，水景水池补水管仅标预留接口，未设防回流污染措施，是否判强规”的问题。
家用热水器进水管上安装止回阀不属于强制性条文范畴。
冷却塔补水管、水景水池补水管等仅设预留接口时，应说明或考虑设置防回流污染措施。
5.GBJ16-87第8.7.1B条有关“具有一定规模的大、中学礼堂、多功能厅，大型建筑小区娱乐活动中心等，其面积超过有关规定或设置层数超过有关规定，按规定应设自动喷水，若未设是否违反强规。
什么情况下设计深度不足会影响到工程设计质量应退件重新设计（因许多内容很重要，但未列入强规，不会引起设计人员重视，影响设计质量是否提出退件）”的问题。
6.GB50015-2003第4.5.9条有关“有一些设计图纸排水地漏下均未设存水弯，只在说明中注明用带水封地漏，实际施工时或用户装修时往往未注意到该规定（特别是用户）而直接采用不带水封地漏。
如何在设计上就解决这些问题，不留后患”的问题。
设计已说明采用高水封地漏，但未说明地漏水封深度不小于50mm,不应判定为违反强制性条文。

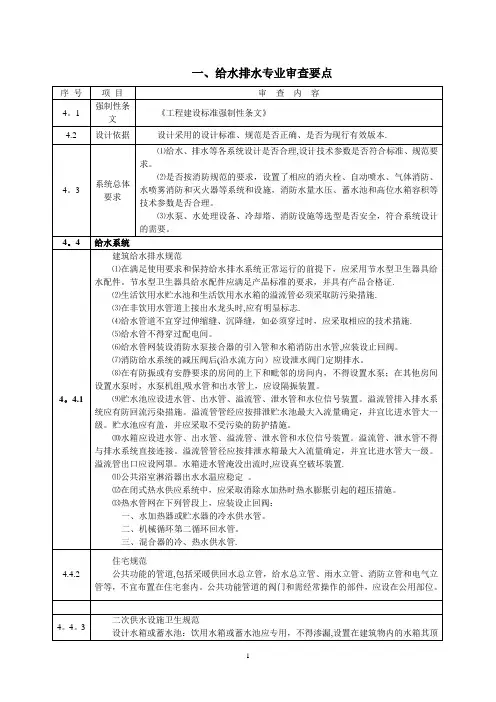

建筑给排水施工图审查要点施工图会审是管理工作中施工准备阶段最重要的工作。
是减少施工图的差错.确保工程质量和施工顺利进行.降低成本的厚积薄发法宝。
审图是一项综合性很强的技术工作.需要考虑的事项千头万绪.挂一漏万在所难免。
在审图时若有一份清单对照检查就格尼兹可以帮助审图者避免重大的疏漏.以下是笔者在审图实践中总结拟定的一份清单仅供参考。
关键字：施工图会审,原则,要点,建筑给排水1给排水与其他专业领域的关系1.1专业人才设计相互之间的关系(1)各用电设备的位置与供水(电)及控制位置、容量是否匹配.零配件及控制设备能否满足要求。
(2)电气线路、管道、通风、空调的敷设位置和走向相互有无干扰.埋地管道或管道沟与电缆沟之间有无矛盾。
(3)连接设备的电气线路、控制线路、管(水、油气)路与设备的进线接管位置是否相符。
(4)水、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确。
(5)管道井均衡的内部布置是否合理，进出管路有无矛盾。
(6)各种工种安装、调试、试车、试压的配合关系是否明确，有无互相影响。
1.2给排水管道安装与建筑形态的关系(1)预留、预埋位置与安装实际需要是否相符。
(2)设备基础位置、尺寸、标高除非管道满足管道敷设的需要。
(3)管道沟位置、尺寸、标高是否满足水管敷设的需要。
(4)建筑标高基准点和放线基准位置是否明确。
(5)给排水、消防管道布设位置与建筑、结构标高、位置尺寸等若无矛盾。
(6)有关建筑设计.如主体结构、墙体结构门窗右侧、吊顶结构、内外装修材料等与安装有无矛盾。
2施工图审查要点现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。
2.1审图的原则(1)设计是否符合国家有关技术和标准规范及《建筑工程建筑设计文件》编制深度的规定。
(2)图纸资料是否齐全.能否满足施工需要。
(3)设计是否合理.有无遗漏。
图纸中的标注有无错误。
有关管道编号、设备型号是否完整无误。
水电图纸会审要点一般工程开工前，业主、设计单位、承建单位和质量监督单位等都要参加图纸会审，以发现并解决设计中存在的差错、矛盾及易在施工中产生模糊概念及在将来施工中可能存在的困难等问题，以避免施工中造成不必要的损失。
作为配套工程的水电图纸，根据几年来的施工经验，在会审时应注意以下几点。
一、水电施工图是否齐全通观整套施工图，核对图纸目录，看是否缺少施工图及其图纸中注明的局部大样图或通用图。
二、水电施工图的统一水电施工的系统图、平面图、大样图、通用图及引用图集的标准图是不是统一。
三、水电施工图与土建施工图的统一土建中墙、柱、梁等是否影响卫生器具、消防设备、灯具、电气器具设备及水电管线的安装。
框架结构中，有时候水卫设计未考虑结构柱对卫生器具安装和使用的影响，而实际现场施工时，由于结构柱的尺寸会影响到器具安装应达到的尺寸。
消防箱一般设置在楼梯间，应对照土建结构图，看楼梯梁或构造柱是否会影响消防箱的安装。
电气施工应注意土建结构图中梁的位置是否影响电气器具的对称布置、光照度等，同时要考虑梁是否会影响吊扇的安装。
这些问题如不在施工前提出来，并提出解决方法，就会在后期施工中造成设计变更，给业主或施工单位会带来一定的损失。
水电图中设备器具用房设置的位置、尺寸及工艺要求，与土建图中的设计要求是否统一。
如消防控制室的门应向疏散方向开启，并应审在入口处设置明显的标志，而土建设计中要看门的开启方向是否达到上述要求。
泵房预埋件土建图是否与水卫图中的尺寸、位置一致.管道的布置是否影响装修效果。
如排水管道，当横管很长时，由要于总管与主管之间规范要求有一定的高差，再加上管道坡度，沿管道坡度方向到管道最末端时，高差很大，会因此影响整体装修高度。
图纸会审时提出来，可以采用放套管及局部改变装修方案等方法加以解决，就点会避免出现这种“因点误面”的情况。
土建图中轴线、墙中线、柱中线、梁中线等是否与水电图统一. 电气配管、水卫预留洞等必须注意这些尺寸。
砌体结构水电安装工程施工图审核1. 简介砌体结构水电安装工程施工图审核是施工前的一项重要工作，其目的是为了保证工程施工的质量、安全和经济性，防止在施工中出现错误和纠纷。
本文将介绍砌体结构水电安装工程施工图审核的相关内容。
2. 施工图审核的意义砌体结构水电安装工程施工图审核是施工前的一项重要工作，其意义在于：•确保施工图的合理性和可行性：施工图是施工的重要依据，其合理性和可行性的程度直接影响到施工质量和进度。
•避免施工中出现错误：流程、尺寸、数量等失误可能会导致施工过程中出现错误和质量问题，极大影响工程品质和进度。
•控制施工成本：施工图审核可以找出施工过程中的问题和不必要的“浪费”，从而降低施工成本。
3. 施工图审核的内容砌体结构水电安装工程施工图审核应包括以下内容：3.1. 施工工艺的合理性和可操作性施工图应当符合实际施工的工艺要求和前期工序的要求，能够实现稳定和高效地施工。
3.2. 施工尺寸的准确性施工图中各项尺寸应当精确、明确，符合国家相关标准和规定，避免出现“毛刺”和“空地”。
3.3. 施工材料的规格和数量施工图中所列材料的规格和数量应符合需求和实际情况，杜绝“少材料”和“多材料”的现象，做到严格合理。
3.4. 施工工序的合理性和标准化施工图中所规定的工序应符合标准化流程和标准化要求，减少施工中出现失误和资金浪费。
3.5. 施工安全的保障和防范措施施工图中应有施工安全的保障和预防措施，以确保施工过程中的安全和保障。
4. 施工图审核的方法砌体结构水电安装工程施工图审核的方法可以有以下几种：4.1. 审查图纸审查图纸是最常见的方法，可以通过对图纸进行透视和模拟，发现施工问题和解决办法。
4.2. 会审会审是通过集体协作，对施工图进行全面讨论和检查，辅助找出工程问题和解决方案。
4.3. 现场实际对比现场实际对比是通过对施工现场进行实际参考，发现施工图中的问题和不可行之处。
5.砌体结构水电安装工程施工图审核是确保施工质量和安全的重要保障措施，请施工方和管理方共同做好审核工作，确保工程施工的质量和安全性。
为贯彻执行公司领导关于进一步加强公司水电工程质量管理的精神，监督水电工程组织施工，更好的执行国家施工工艺标准和质量验收规范，特编制此检查要点,供质量督导及各项目部参考。
1 ．1 施工图纸的会审记录与图纸交底，内容必须详细具体,包括与其他施工单位的施工技术配合，同时项目部也应该组织管理人员和施工人员 (包括水电施工班组)进行图纸会审和图纸交底，确定重点、疑难点部位(如木饰面、软包、玻璃、彩绘、异形面等)，集思广益，加强施工配合.1．2 施工方案和进度计划的拟定，包括人员、材料、机具、工艺方法、环境因素(如冬季管道打压问题、雨季潮湿环境的焊接施工)1 ．3 水电施工组织设计和技术交底,特别是重点、疑难点部位的水电施工要有针对性的解决办法和质量预控措施，还包括新材料、新工艺、新技术的应用，必须要有材料供应商提供的施工工具或者设备、施工说明书，以及材料供应商施工技术指导的记录。
1．4 水电施工班组必须配备现场深化设计人员，及时解决安装的疑难问题，还要与装饰现场深化设计密切配合,特别是成品家具，必须考虑水电安装的便捷、检修的可行性.1．5 水电施工班组必须配合装饰做好前期放线工作、木饰面石材的排版，尽量保证装饰效果,如不能保证的，可调整装饰方案，避免水电施工完成后拆改.装饰如有改动的,要第一时间通知水电班组，避免装饰与水电的脱节,造成施工成本的增加。
1 ．6 施工日记，记录施工人数、材料供给、施工部位、完成情况、施工计划、设计变更洽商记录等，加强监督检查，发现质量、进度、成本问题，及时调整；发现施工配合问题、技术难点，及时与相关部门沟通,尽快解决.施工日记要先后吻合，有可追溯性。
1．7 样品、大样和样板间先行，样品要尽快确定，以便于采购，特别是边远地区，要考虑材料的比选、定制、加工、运输等问题，紧前不紧后。
大样的制作，加强水电安装的产品化生产，如小便斗安装，以排水管接口为定位基准,确定固定点位置，保证安装的快捷、美观，再比如混合龙头的管道安装，可按冷热水接口中心距制作一个安装模型，保证接口的水平、垂直、一致。

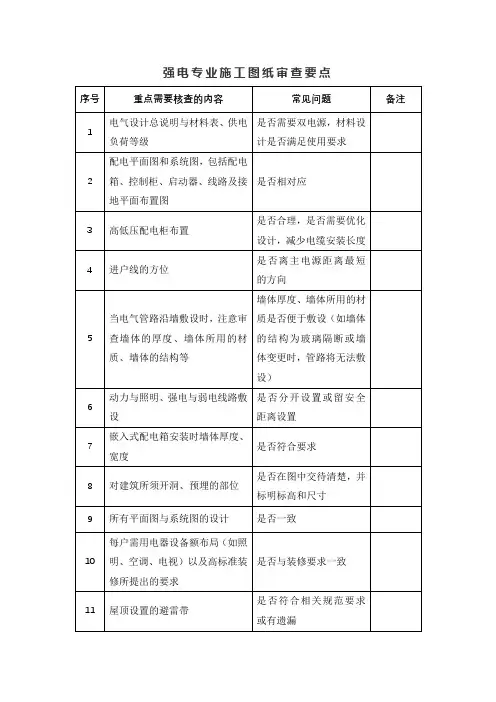

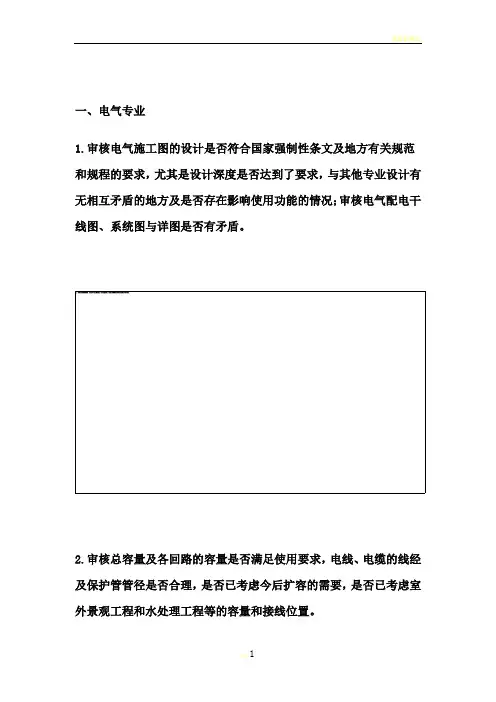

一、电气专业
1.审核电气施工图的设计是否符合国家强制性条文及地方有关规范和规程的要求，尤其是设计深度是否达到了要求，与其他专业设计有无相互矛盾的地方及是否存在影响使用功能的情况；审核电气配电干线图、系统图与详图是否有矛盾。
2.审核总容量及各回路的容量是否满足使用要求，电线、电缆的线经及保护管管径是否合理，是否已考虑今后扩容的需要，是否已考虑室外景观工程和水处理工程等的容量和接线位置。
3.审核变电所（开关站）、配电间的面积、位置、高度、预留套管及电力进线方式，配电柜设置、计量柜（箱）位置等是否满足当地电力部门的要求；审核电力计量方式和配缆方式等是否满足当地电力部门的要求。
4.审核开关、插座、灯具、电表箱、配电箱、弱电箱位置的设置、分布、管线走向设置的合理性（下沉式卫生间底板内不能预埋灯具盒及其它盒子）。
5.审核室外是否预留了接地的电阻测试点，位置是否合理，高层建筑需审查是否有防侧击雷的措施。
6.审核强、弱电井道的尺寸是否合适，检修门的位置和朝向是否合理，进建筑体管道和管道外壁的防水设计是否符合要求，是否配有详图。
7.设备、桥架的布局是否合理，审核土建预留的吊装孔洞尺寸是否满足设备的吊装需要；人防配电（或发电机）系统是否符合要求。

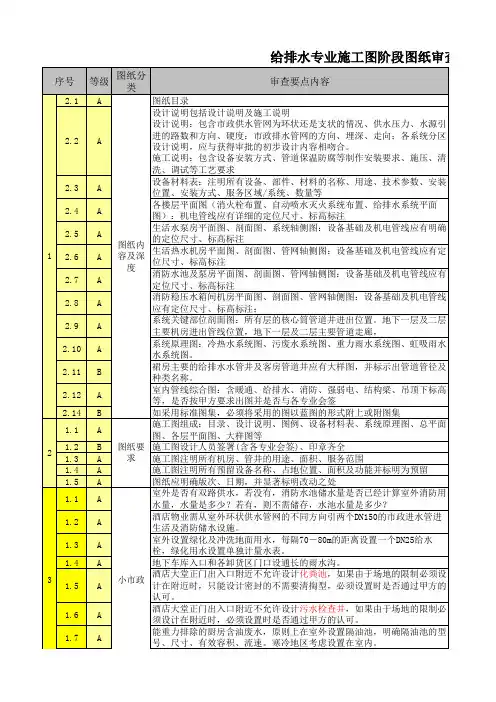

二、给排水专业
1.审核给排水施工图纸是否满足设计规范、强制性条文要求，图纸表达是否清晰、完整、正确；审核给排水系统图、平面图、大样图的表达是否一致，有无相互矛盾的地方；审核给排水为室外景观工程的接管留头位置是否合理；敷设在楼、地面找平层中的给水管管径不能大于DN20。
2.审核给排水管材的选择是否合理、明确，是否具备当地推广使用证；审核给水管材的选择是否符合卫生标准；审核给水计量方式是否满足当地自来水主管部门的要求。
3.审核冷热水、消防和排水系统管道的管径、坡度、管道走向、检查口（井）布局是否合理、标高是否正确、与其他管线的安装位置及标高、穿结构的与结构规范是否有矛盾冲突，整体管线布局是否经济合理，设备材料的性能和品质、水平与垂直间距是否符合规范要求。
4.审核管道井、水表阀门井、窨井、化粪池等位置、尺寸、数量是否合理、隐蔽和美观，是否便于操作、维护。
5.审核水池、水泵房位置合理性，冷热水供水方式的选择、容量配置、水泵等设备选型、材料选用、机房布局是否符合经济合理、先进适用的原则，设备材料的性能和品质必须符合楼盘的定位要求。
6.审核建筑外立面上的雨水管设置的数量、位置是否合理，审查空调冷凝水排放管位置、数量的设置是否与空调机位、空调孔的位置有冲突；审核卫生间、厨房、游泳池等给排水管布置的合理性（卫生间、厨房的排水立管和支管不能挡窗户）。
7.审核地下室车库内排水沟（井）位置合理性，给排水系统的各种设备、管道、消防喷头、消火栓等设施的安装位置及标高与其它专业的安装是否有冲突和避让措施，车库的净高度以及转弯半径是否满足规范要求以及使用的舒适性；进建筑体管道和管道外壁的防水设计是否符合要求，是否配有详图，人防给排水系统是否符合要求。
三、暖通空调专业
1.审核暖通空调施工图是否满足规范、强制性条文要求，与其它专业设计有无相互矛盾的地方及是否存在影响使用功能的情况。
图纸表达是否清晰、完整、正确；检查系统图、平面图、大样图的表达内容是否一致。
2.审核暖通空调设计参数和空调系统选择是否合理；审核供暖计量方式是否符合当地主管部门要求、空调计量划分是否合理。
3.审核暖通空调系统的容量配置、设备选型、材料选用、机房及管线布局是否符合经济合理、先进适用的原则，设备材料的性能和品质必须符合项目的定位要求。
4.审核各种设备进入设备机房的运输通道是否畅通，设备、管道和阀门布局是否合理。
5.对于采用风冷热泵或有冷却塔的空调系统，应审核室外空调设备的安装位置是否适当，应避免因空调设备的安装对建筑立面、运行噪音对周边环境产生不良影响。
6.审核吊顶内暗装的风机盘管、空调箱、风机箱、风口、风阀和空调管线的安装位置及标高是否满足室内装修吊顶的要求。
7.审核暖通空调风道井、管道井的的尺寸是否合适，检修门的选材、位置和朝向是否合理。
8.审核住宅建筑的空调室外机平台尺寸是否合适，安装位置是否影响外立面效果，冷媒管道和冷凝水管安装是否便利。
9.审核地下室车库内暖通空调和防排烟系统的各种设备、管道、风管、风阀、风口等设施的安装位置及标高与其它专业的安装是否有冲突和避让措施，车库的净高度是否满足规范要求；地下室进、出风口是否满足室外美观要求，人防通风系统是否符合要求。
