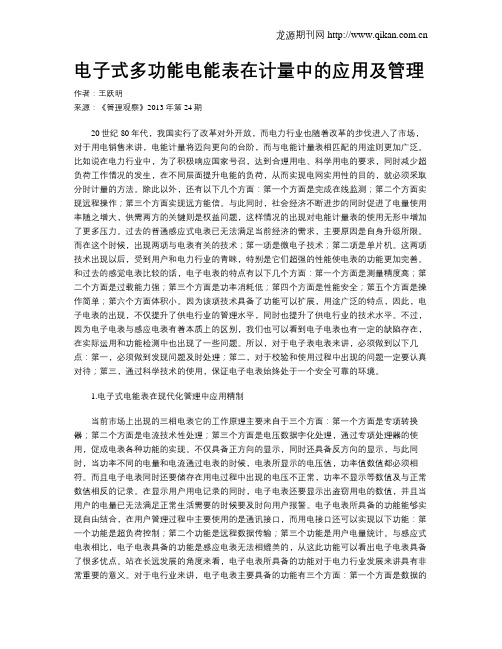

电子式多功能电能表在计量中的应用及管理作者：王跃明来源：《管理观察》2013年第24期20世纪80年代，我国实行了改革对外开放，而电力行业也随着改革的步伐进入了市场，对于用电销售来讲，电能计量将迈向更向的台阶，而与电能计量表相匹配的用途则更加广泛。
比如说在电力行业中，为了积极响应国家号召，达到合理用电、科学用电的要求，同时减少超负荷工作情况的发生，在不同层面提升电能的负荷，从而实现电网实用性的目的，就必须采取分时计量的方法。
除此以外，还有以下几个方面：第一个方面是完成在线监测；第二个方面实现远程操作；第三个方面实现远方能信。
与此同时，社会经济不断进步的同时促进了电量使用率随之增大，供需两方的关键则是权益问题，这样情况的出现对电能计量表的使用无形中增加了更多压力。
过去的普通感应式电表已无法满足当前经济的需求，主要原因是自身升级所限。
而在这个时候，出现两项与电表有关的技术；第一项是微电子技术；第二项是单片机。
这两项技术出现以后，受到用户和电力行业的青睐，特别是它们超强的性能使电表的功能更加完善。
和过去的感觉电表比较的话，电子电表的特点有以下几个方面：第一个方面是测量精度高；第二个方面是过载能力强；第三个方面是功率消耗低；第四个方面是性能安全；第五个方面是操作简单；第六个方面体积小。
因为该项技术具备了功能可以扩展，用途广泛的特点，因此，电子电表的出现，不仅提升了供电行业的管理水平，同时也提升了供电行业的技术水平。
不过，因为电子电表与感应电表有着本质上的区别，我们也可以看到电子电表也有一定的缺陷存在，在实际运用和功能检测中也出现了一些问题。
所以，对于电子表电表来讲，必须做到以下几点：第一，必须做到发现问题及时处理；第二，对于校验和使用过程中出现的问题一定要认真对待；第三，通过科学技术的使用，保证电子电表始终处于一个安全可靠的环境。
1.电子式电能表在现代化管理中应用精制当前市场上出现的三相电表它的工作原理主要来自于三个方面：第一个方面是专项转换器；第二个方面是电流技术性处理；第三个方面是电压数据字化处理，通过专项处理器的使用，促成电表各种功能的实现。
目录1. 概述2．主要功能3. 工作原理4. 规格型号5. 技术指标6. 电表的安装和接线7. 面板及符号说明8. 运输和存储9. 保证期限1. 概述电子式三相多功能电能表是采用先进的微电子技术、计算机技术和SMT制造技术，由我公司精心设计和制造的新一代电能表，它可以直接精确地测量正向、反向的有功电能以及正向和反向的无功电能，能依据相应费率和需量等要求进行处理。
并可显示当前各相电流电压及电网频率。
全部性能指标符合GB/T 17883《0.2S级和0.5S级静止式交流有功电能表》和GB/T 17215《1级和2级静止式交流有功电能表》国家标准对多功能电能表的各项技术要求，其通讯符合DL/T 645《多功能表通讯规约》的要求。
本系列产品具有四种费率、12个时段、多个时区及日时段表、百年日历时钟、红外遥控编程抄表、并具有RS485通讯接口、手动停电唤醒等功能，其性能稳定，精确度高，操作方便，是适应电能管理现代化的理想计量器具。
2. 主要功能2.1 分时计量正向有功和反向有功电能；2.2 可计量有功总电能及A、B、C分相有功电能；2.3 分时计量正向无功和反向无功电能，正向无功和反向无功计量方式可设置；2.4 分时计量正向有功、正向无功最大需量及其最大需量发生时间；2.5 可编程多个时区、费率、日时段、公共假日及多套日时段表；2.6 可实时测量各相电流、电压、功率、功率因数等参数；2.7 具有失压、失流、编程、需量清零、电池工作时间和电表运行时间等事件记录；2.8 具有历史12个月正向有功用电量记录功能；2.9 具有有功和无功测试端口，光电隔离；2.10 可通过掌上电脑非接触式（红外通讯）设表（预编程）、抄表；2.11 具有RS485远程通讯接口，通过RS485接口与PC机或掌上电脑进行通讯；2.12 可以在停电的状态下不附加任何外置直流电源进行抄表，通过红外遥控器现场查看数据；2.13 具有事件报警及故障报警功能；2.14 通过LCD显示电能表的运行状态、各种参数设置情况和各种计量数据；2.15 可实现参数自动轮显，轮显的参数（最多32项）和轮显时间、顺序可任意设置；2.16 具有编程和编程禁止功能；2.17 具有电量清零及需量复位功能；2.18 具有电量冻结、整点负荷等功能；2.19 电池更换简单容易。
DTSD/DSSD1088 E3型三相电子式多功能电能表产品说明书深圳华立南方电子技术有限公司目录一、概述 (1)二、规格型号 (1)三、主要技术指标 (2)四、主要功能 (3)五、仪表的外形和安装 (7)六、液晶显示说明 (10)七、编程以及抄表说明 (13)八、仪表的贮存和质量保证 (13)1.概述DTSD/DSSD1088 E3型三相电子式多功能电能表（以下简称“仪表”）是我公司为了适应我国电网改造，适应电网自动化的需要而自主开发的具有通讯功能的全电子式多功能仪表。
该表采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。
该表性能指标符合DL/T614 --1997《多功能电能表》和DL/T645 --1997《多功能电能表通讯规约》电力行业标准对多功能电能表的各项技术要求。
该表能计量各个方向的有功无功电量及需量，并具有485通讯、手动及红外停电唤醒、负荷记录等功能，它性能稳定、准确度高、操作方便。
2.规格型号型号规格精度等级电压规格电流规格有功精度等级无功精度等级DTSD1088 3×57.7/100V3×0.5(2)A3×1(2)A3×1.5(6)A3×3(6)A3×5(6)A有功1级有功0.5S级无功2级3×220/380V3×0.5(2)A3×1(2)A3×1.5(6)A3×3(6)A3×5(6)A3×5(20)A3×10(40)A3×15(60)A3×20(80)A3×30(100)A有功1级有功0.5S级无功2级注：可根据用户需要制造适应其个性化需求的特殊规格的表。
3. 主要技术指标3.1 工作电压正常工作电压： 0.9Un ～1.1Un极限工作电压： 0.75Un ～1.15Un3.2 气候条件正常工作温度范围： -20℃～+45℃极限工作温度范围： -30℃～+60℃存贮和运输温度范围： -40℃～+70℃存储和工作湿度： ≤85%RH3.3 费率工作参数日计时误差： ≤0.5s/d(21℃～25℃)电池容量： ≥1000mAh停电后数据保存时间： ≥10年(用新电池)3.4 电池电压数据备份电池电压： 3.6V DC停电抄表电池电压： 6.0V DC (可选)3.5 功耗电压线路功耗： ≤2W 和5VA电流线路功耗： ≤2.5VA型号规格 精度等级 电压规格电流规格 有功精度等级 无功精度等级DSSD10883×100V 3×0.5(2)A 3×1(2)A 3×1.5(6)A 3×3(6)A 3×5(6)A 有功1级 有功0.5S 级 无功2级3.6 技术参数费率数： 4时段数： 10计度范围： 0～999999.99kWh, 0～999999.99kVarh显示：液晶通讯波特率： RS485①接口 1200bps～9600bpsRS485②接口抄表 1200 bps （可选）红外接口 1200bps通讯规约：《DL/T645-1997多功能电能表通信规约》3.7 额定频率： 50Hz3．8 起动电流：有功 0.001In (0.5S级) 0.002In(1级)无功 0.003In (2级)3.9 潜动：具有防潜动逻辑设计3.10 重量：约1.8kg3.11 外形：250mm⨯150mm⨯72mm4. 主要功能4.1 电能计量功能：有功正、反向以及无功正、反向各费率及总电能计量；无功四象限电能计量。
068DTSD1352(DTSF1352)三相电子式多功能电能表安装使用说明书V1.0上海安科瑞电气股份有限公司1概述DTSF1352三相电子式电能表与DTSD1352三相电子式多功能电能表主要用于计量低压网络的三相有功电能，并可选配RS485通讯功能，方便用户进行用电监测、集抄和管理。
产品具有精度高、体积小、安装方便等优点。
可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。
DTSD1352作为多功能电能表同时可进行电压、电流、功率等电量的测量，以及无功电能计量。
2主要功能功能功能说明DTSD1352DTSF1352电能计量有功电能计量（正、反向）■■无功电能计量（正、反向）■A、B、C分相正向有功电能■电量测量U、I■■P、Q、S、PF、F■LCD显示8位段式LCD显示■■按键编程4按键可编程通信、变比等参数■■脉冲输出有功脉冲输出、时钟脉冲输出■■无功脉冲输出□（与时钟复用）LED报警失压及数据校验失败报警■■复费率及附带功能支持4个时区、2个时段表、8个日时段、4个费率□□四种最大需量及发生时间□上12月历史冻结数据□□（无需量）日期、时间□□通讯RS485接口，同时支持Modbus、DL/T645-07、DL/T645-97□□(■：标配；□：可选)3技术参数5接线与安装三相四线经互感器接入三相四线直接接入ABC三相三线经互感器接入三相三线直接接入通讯及脉冲输出端子注：11、12为时钟与无功脉冲复用端子，默认为时钟脉冲输出。
6操作与显示6.2显示界面上电后显示正向有功电能。
可通过三类查看键实现翻屏显示。
各类显示界面顺序说明如下：A相电压、B相电压、C相电压、A相电流、B相电流、C相电流、频率、日期、时间、通信地址、软件版本号、全显检测；A相有功功率、B相有功功率、C相有功功率、总有功功率、A相无功功率、B相无功功率、C相无功功率、总无功功率、A相视在功率、B相视在功率、C相视在功率、总视在功率、A相功率因数、B相功率因数、C相功率因数、总功率因数、正向有功最大需量、反向有功最大需量、正向无功最大需量、反向无功最大需量；：正向有功总电能、反向有功总电能、正向无功总电能、反向无功总电能、正向有功尖电能、正向有功峰电能、正向有功平电能、正向有功谷电能、反向有功尖电能、反向有功峰电能、反向有功平电能、反向有功谷电能、正向无功尖电能、正向无功峰电能、正向无功平电能、正向无功谷电能、反向无功尖电能、反向无功峰电能、反向无功平电能、反向无功谷电能、A相正向有功电能、B相正向有功电能、C相正向有功电能。
