电缆敷设注意事项及施工要点

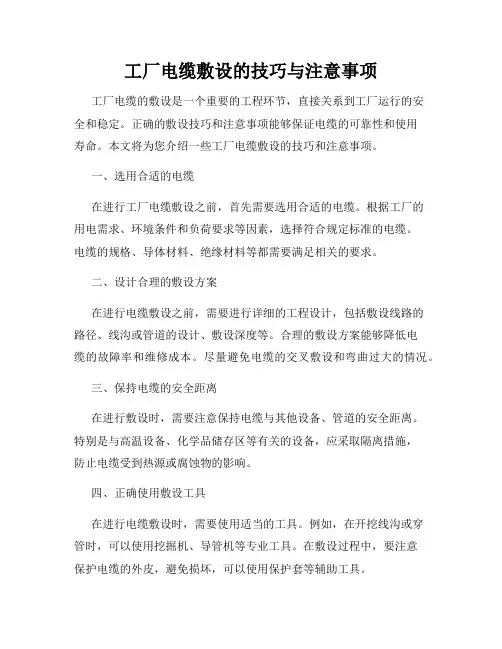

工厂电缆敷设的技巧与注意事项工厂电缆的敷设是一个重要的工程环节，直接关系到工厂运行的安全和稳定。

正确的敷设技巧和注意事项能够保证电缆的可靠性和使用寿命。

本文将为您介绍一些工厂电缆敷设的技巧和注意事项。

一、选用合适的电缆在进行工厂电缆敷设之前，首先需要选用合适的电缆。

根据工厂的用电需求、环境条件和负荷要求等因素，选择符合规定标准的电缆。

电缆的规格、导体材料、绝缘材料等都需要满足相关的要求。

二、设计合理的敷设方案在进行电缆敷设之前，需要进行详细的工程设计，包括敷设线路的路径、线沟或管道的设计、敷设深度等。

合理的敷设方案能够降低电缆的故障率和维修成本。

尽量避免电缆的交叉敷设和弯曲过大的情况。

三、保持电缆的安全距离在进行敷设时，需要注意保持电缆与其他设备、管道的安全距离。

特别是与高温设备、化学品储存区等有关的设备，应采取隔离措施，防止电缆受到热源或腐蚀物的影响。

四、正确使用敷设工具在进行电缆敷设时，需要使用适当的工具。

例如，在开挖线沟或穿管时，可以使用挖掘机、导管机等专业工具。

在敷设过程中，要注意保护电缆的外皮，避免损坏，可以使用保护套等辅助工具。

五、注意电缆的敷设路径在进行电缆敷设时，需要特别关注电缆的敷设路径。

避免与其他设备或管道发生冲突，也要注意避开可能引起电磁干扰的设备。

敷设路径的选择应避免过于拥挤和复杂，方便维护和检修。

六、保护电缆绝缘材料电缆的绝缘材料是保证电缆正常使用的重要组成部分，需要做好保护措施。

在敷设过程中，避免与尖锐或锋利物体接触，防止绝缘材料的划伤和损坏。

同时，要避免在高温、高湿度或化学腐蚀环境中长时间使用电缆。

七、进行必要的标识和记录在电缆敷设完毕后，务必进行必要的标识和记录工作。

可以在电缆两端进行标识，清晰标注电缆的用途、型号、敷设时间等信息。

同时，要将电缆的敷设路径和相关的技术参数进行记录，以备日后维护和管理。

八、定期维护和检修工厂电缆的敷设不仅需要注意施工过程，更要做好日常的维护和检修工作。

电缆敷设注意事项及动工重心.之阳早格格创做电缆敷设注意事项：
（1 ）电缆敷设前应查看核查于电缆的型号、规格是可切合安排央供，查看电缆线盘及其呵护层是可完佳，电缆二端有无受潮.
（2 ）查看电缆沟的深浅、取百般管讲接叉、仄止的距离是可谦脚有闭规程的央供、障碍物是可取消等.
（ 3 ）决定电缆敷设办法及电缆线盘的位子.
（4 ）敷设中直埋电缆人为敷设时，注意人员构造敷设速度正在预防蜿蜒半径过小益伤电缆；敷设正在电缆沟或者隧讲的电缆收架上时，应提前安插佳电缆正在收架上的位子战百般电缆敷设的先后序次，预防电缆接叉脱越.注意电缆有伸缩余天.板滞牵引时注意预防电缆取沟底蜿蜒转角处磨揩挤压益伤电缆.
电缆敷办法工重心：
火仄敷设
1.敷设要领可用人力或者板滞牵引.
2.电缆沿桥架或者线槽敷设时，应单层敷设，排列整齐，没有得有接叉.拐直处应以最大截里电缆允许蜿蜒半径为准.电缆宽禁绞拧、护层断裂战表面宽沉划伤.
3.分歧等第电压的电缆应分层敷设，截里积大的电缆搁正在下层，电缆超过修筑物变形缝处，应留有伸缩余量.
4.电缆转直战分收应有序叠搁，排列整齐.
笔直敷设
1.笔直敷设，有条件时最佳自上而下敷设.土修拆吊车前，将电缆吊至楼层顶部.敷设时，共截里电缆应先敷设下层，后敷设下层，应特天注意，正在电缆轴附近战部分楼层应采取防滑步伐.
自下而上敷设时，矮层小截里电缆可用滑轮大绳人力牵引敷设.下层、大截里电缆宜用板滞牵引敷设.
2.沿桥架或者线槽敷设时，每层起码加拆二讲卡固收架.敷设时，应搁一根坐时卡固一根.
3.电缆脱过楼板时，应拆套管，敷设完后应将套管取楼板之间漏洞用防火资料堵死.。

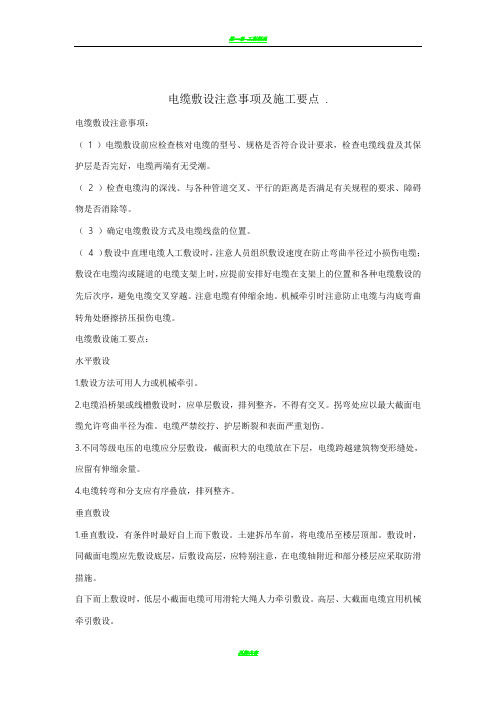

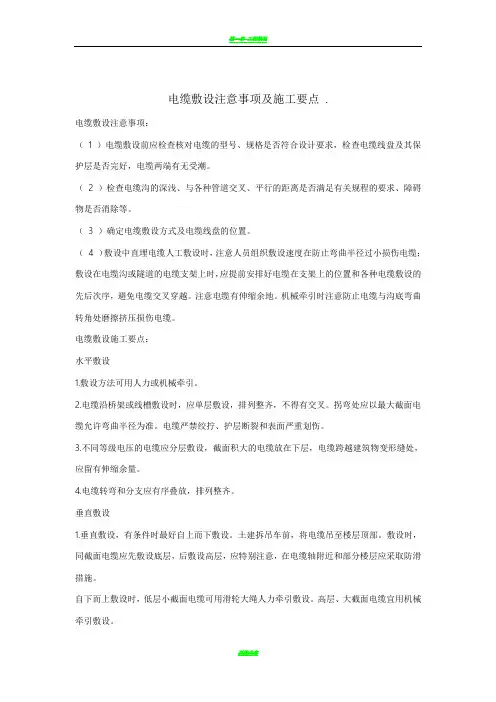

电缆敷设注意事项及施工要点.电缆敷设注意事项：（ 1 ）电缆敷设前应检查核对电缆的型号、规格是否符合设计要求，检查电缆线盘及其保护层是否完好，电缆两端有无受潮。

（ 2 ）检查电缆沟的深浅、与各种管道交叉、平行的距离是否满足有关规程的要求、障碍物是否消除等。

（ 3 ）确定电缆敷设方式及电缆线盘的位置。

（ 4 ）敷设中直埋电缆人工敷设时，注意人员组织敷设速度在防止弯曲半径过小损伤电缆；敷设在电缆沟或隧道的电缆支架上时，应提前安排好电缆在支架上的位置和各种电缆敷设的先后次序，避免电缆交叉穿越。

注意电缆有伸缩余地。

机械牵引时注意防止电缆与沟底弯曲转角处磨擦挤压损伤电缆。

电缆敷设施工要点：水平敷设1.敷设方法可用人力或机械牵引。

2.电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。

拐弯处应以最大截面电缆允许弯曲半径为准。

电缆严禁绞拧、护层断裂和表面严重划伤。

3.不同等级电压的电缆应分层敷设，截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。

4.电缆转弯和分支应有序叠放，排列整齐。

垂直敷设1.垂直敷设，有条件时最好自上而下敷设。

土建拆吊车前，将电缆吊至楼层顶部。

敷设时，同截面电缆应先敷设底层，后敷设高层，应特别注意，在电缆轴附近和部分楼层应采取防滑措施。

自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。

高层、大截面电缆宜用机械牵引敷设。

2.沿桥架或线槽敷设时，每层至少加装两道卡固支架。

敷设时，应放一根立即卡固一根。

3.电缆穿过楼板时，应装套管，敷设完后应将套管与楼板之间缝隙用防火材料堵死。

施工现场电缆敷设注意事项详解电缆敷设是施工现场中一个非常重要的环节，它涉及到电力传输和设备运行的安全性。

因此，在电缆敷设过程中，我们需要引起足够的重视，并且遵循一系列的注意事项。

本文将详细介绍施工现场电缆敷设的注意事项，以确保工程的顺利进行。

一、施工前准备1.确定电缆线路在开始敷设电缆之前，我们首先需要确定电缆线路。

这包括确定电缆的种类、规格和敷设路径。

根据工程的需求和设计要求，我们要选择合适的电缆类型，并根据实际情况规划好电缆的敷设路径。

2.检查设备和材料在敷设电缆之前，我们需要仔细检查所使用的设备和材料。

设备应符合安全标准，并正常工作。

电缆、接头、保护管等材料应质量可靠，并且符合相关标准。

如果发现任何质量问题，应及时更换或修复。

3.制定施工方案为了确保施工的顺利进行，我们需要制定详细的施工方案。

方案应包括电缆敷设的具体步骤、使用的设备和材料、安全措施等。

同时，还应根据实际情况制定应急预案，以应对可能出现的问题和风险。

二、安全注意事项1.安全防护在电缆敷设过程中，我们必须始终牢记安全第一的原则。

施工人员应穿戴好安全防护装备，包括安全帽、防护眼镜、防护手套等。

同时，应设置明显的安全警示标志，提醒其他人员注意安全。

2.实施安全措施为了保障施工人员和设备的安全，我们需要实施一系列的安全措施。

在电缆敷设过程中，应合理布置工作区域，保持通道畅通。

为施工人员提供合适的作业环境，并定期进行安全培训，提高施工人员的安全意识和应对突发情况的能力。

三、电缆敷设注意事项1.敷设前处理在敷设电缆之前，我们需要对敷设路径进行清理和处理。

清除杂物和障碍物，确保电缆能够顺利敷设。

同时，要检查敷设路径是否有电磁干扰源，并采取相应的屏蔽措施。

2.缆管敷设在敷设电缆的过程中，我们通常会使用缆管进行保护和管理。

敷设缆管时，应注意缆管与地面的垂直度和水平度，避免过度弯折或拉长，以免影响电缆的传输性能。

同时，要确保缆管与地下管线之间有足够的间隔，以防止意外损坏。

电缆敷设施工方案及注意事项一、工艺流程准备工作→电缆敷设→挂标志牌→电缆头制作二、准备工作1、电缆敷设前要仔细进行外观检查，核对规格、型号、电压等级均应符合设计要求，并且要求标志齐全、封端严密，无机械损伤，无明显皱折和扭曲现象，电缆外皮、绝缘层无老化及裂纹。

2、敷设前摇测绝缘电阻a.低压电缆用1KV、量程0～500MΩ兆欧表进行绝缘电阻摇测，其电阻值应大于20MΩ。

如果不合格，必须进行干燥处理，合格后用橡皮包布包好再用黑胶布包缠。

b.电缆摇测完毕须进行放电处理。

3、电缆敷设宜在管道及通风工程基本完成后进行，以防止其它专业施工时损伤电缆。

施工时现场用扩音喇叭指挥，无线对讲机联络。

4、在桥架内敷设多根电缆时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆的交叉和混乱。

5、电缆的搬运及支架安装a.电缆短距离搬运，一般采用滚动电缆轴的方法。

滚动时按电缆轴上箭头指示方向滚动。

如无箭头时，按电缆缠绕方向滚动，切不可反方向滚动，以免电缆松弛。

b.电缆支架的架设地点以敷设方便为准，一般放在电缆起止点附近。

架设时应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。

6、电缆敷设前应按设计和实际路径计算出每根电缆的长度，合理安排每盘电缆，尽量减少接头。

按长度通盘考虑电缆轴的下料。

7、电缆的敷设最低温度为0℃，不满足要求时先对电缆进行预热。

三、电缆沿桥架敷设1、电缆敷设采用人力牵引和机械牵引。

2、本工程电缆沿桥架敷设时采用单层敷设，排列整齐，不得有交叉，拐弯处应以最大截面电缆的最小允许弯曲半径为准。

（交联聚氯乙烯绝缘电力电缆最小允许弯曲半径为15倍电缆外径，多芯控制电缆最小允许弯曲半径为10倍电缆外径）3、电缆在桥架内敷设时可无间距，但在桥架内横断面的填充率，电力电缆应不大于40%，控制电缆应不大于50%。

4、水平敷设的电缆在首尾两端、转弯两侧及每隔5～10m设固定点。

5、沿桥架垂直敷设时，应敷设一根立即用塑料绑扎带固定。

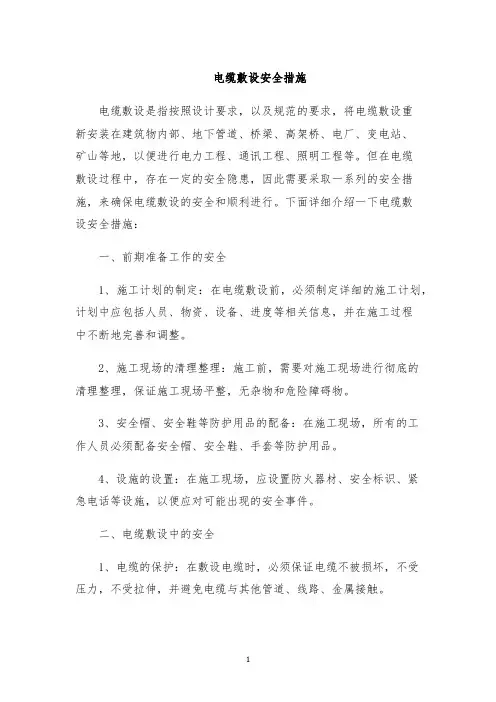

电缆敷设安全措施电缆敷设是指按照设计要求，以及规范的要求，将电缆敷设重新安装在建筑物内部、地下管道、桥梁、高架桥、电厂、变电站、矿山等地，以便进行电力工程、通讯工程、照明工程等。

但在电缆敷设过程中，存在一定的安全隐患，因此需要采取一系列的安全措施，来确保电缆敷设的安全和顺利进行。

下面详细介绍一下电缆敷设安全措施：一、前期准备工作的安全1、施工计划的制定：在电缆敷设前，必须制定详细的施工计划，计划中应包括人员、物资、设备、进度等相关信息，并在施工过程中不断地完善和调整。

2、施工现场的清理整理：施工前，需要对施工现场进行彻底的清理整理，保证施工现场平整，无杂物和危险障碍物。

3、安全帽、安全鞋等防护用品的配备：在施工现场，所有的工作人员必须配备安全帽、安全鞋、手套等防护用品。

4、设施的设置：在施工现场，应设置防火器材、安全标识、紧急电话等设施，以便应对可能出现的安全事件。

二、电缆敷设中的安全1、电缆的保护：在敷设电缆时，必须保证电缆不被损坏，不受压力，不受拉伸，并避免电缆与其他管道、线路、金属接触。

2、电缆敷设后的保护：未使用的电缆必须妥善保管，并防止电缆被踩踏或者其他粗暴操作导致电缆被损坏。

3、通风、排气：在电缆敷设中，应确保施工现场的通风良好，并通过排气等方式，防止发生有害气体等安全问题。

4、人员的动作要小：在电缆敷设中，应尽可能减少人员的动作，以免电缆被拉伸或者损坏，进而导致安全问题。

5、电缆的检查：在使用电缆前，应进行严格的检查，确保电缆无损伤、没有缺陷、没有破损等情况。

如发现问题，必须及时进行处理。

6、禁止抽烟：在电缆敷设施工现场，严禁抽烟，以防电线电缆发生火灾。

7、禁止使用明火：在电缆敷设施工现场，禁止使用明火进行施工，需要采用不会产生火花的施工工具和设备。

三、电缆敷设后的安全1、施工现场的清理：在电缆敷设完成后，需要清理现场的所有杂物和废弃物，确保施工现场的环境整洁、无障碍物。

2、设施的拆除：在电缆敷设完成后，需要拆除使用的设施，并进行合理的存储，以保证不会对环境造成污染或其他安全问题。

电缆施工作业的安全注意事项(1）敷设电缆作业应设专人统一指挥。

作业前，作业负责人或总指挥应向全体作业人员讲明作业要求、联络信号及注意事项。

作业人员应分工明确、相互协作、尽心尽责。

在居民区及公路、铁路交通要道附近作业，要专人看管监护，井设前方施工、车辆绕行标志，夜间应设红灯标志。

（2）电缆敷设时，应选择坚硬平坦的地面支撑电缆轴，使用的丝杠千斤支架应转动灵活、坚固且安全可靠，能保证电缆轴架起落时端面垂直、卷筒水平。

电缆轴保护板拆除后要集中保管，以免钉子扎伤人脚。

（3）电缆在沟内展放时，操作人员一般由手提或肩扛将电缆拖到终点，在拐弯处操作人员必须站在电缆的外侧，以免被电缆挂倒；在墙洞口、沟口、管口或隔层敷设时，手应距口处lin以上，以免碰伤手指。

敷设电缆必须戴手套。

（4）电缆敷设时，任何时候必须保证电缆的弯曲半径在允许范围之内。

（5）沟内敷设电缆应先将沟内杂物清除干净，垫砂内不准有坚硬锋利之物；沿墙或架空敷设时必须牢固可靠，架空敷设应遵照架空线路施工的有关安全规定。

（6）同一沟内或隧道内敷设的数条电缆，工程需要移动其中运行中的电缆时，除应经电气负责人批准外，还应制定现场安全措施，并有专人指挥，移动电缆的长度不应超过100m，移动距离（平移或直线移动）不得超过Zm。

10kV及以上的电缆禁止带电移动。

移动过程中必须保证电缆的弯曲半径在允许范围内。

（7）电缆头作业时，使用喷灯或明火加热应有防火措施，易燃品、化学物品及油类应妥善保管并远离热源。

（8）作业中搬运电缆胶时，应戴防护手套；搬运加热后的电缆胶时，应用有嘴和带盖的桶，传递时应注意不得使胶溅出或翻倒，除戴套袖外，应穿长袖工作服、戴鞋盖，必要时要戴口罩。

（9）在高处加灌电缆胶时，下面不准站人，作业人员应戴防护眼镜。

加热电缆胶或熔铅时，应戴口罩、手套及鞋盖，且站在上风侧，现场应有防止水滴人烧热的电缆胶内的措施；用勺取熔铅液时，勺应先预热，以免铅液飞溅。

（l0）熔化电缆胶必须采用缓慢温火，严禁急火猛火。

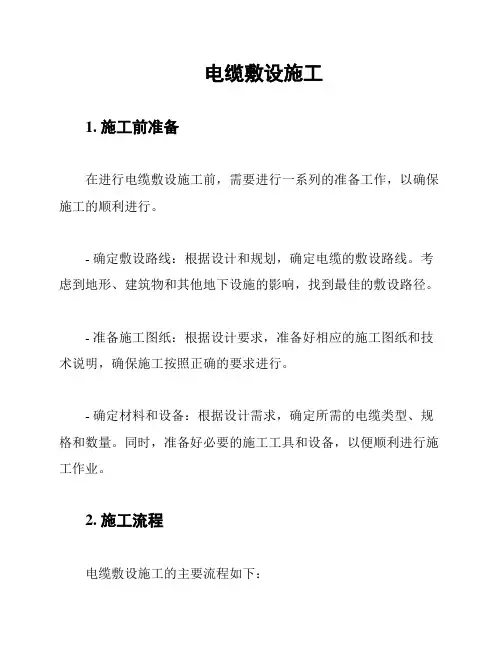

电缆敷设施工1. 施工前准备在进行电缆敷设施工前，需要进行一系列的准备工作，以确保施工的顺利进行。

- 确定敷设路线：根据设计和规划，确定电缆的敷设路线。

考虑到地形、建筑物和其他地下设施的影响，找到最佳的敷设路径。

- 准备施工图纸：根据设计要求，准备好相应的施工图纸和技术说明，确保施工按照正确的要求进行。

- 确定材料和设备：根据设计需求，确定所需的电缆类型、规格和数量。

同时，准备好必要的施工工具和设备，以便顺利进行施工作业。

2. 施工流程电缆敷设施工的主要流程如下：- 探测地下障碍物：在敷设前，进行地下障碍物的探测和勘测工作。

这样可以避免在施工过程中损坏已有的管道、管线等设施。

- 开挖沟槽：按照设计要求，在敷设路线上进行沟槽的开挖。

根据地质条件和土壤类型选择合适的施工方法和工具，确保沟槽质量和尺寸的要求。

- 安装电缆：将电缆放置在已开挖的沟槽中，并根据设计要求进行固定和保护。

确保电缆的正确敷设和安全性能。

- 封填沟槽：在电缆敷设完成后，对沟槽进行封填，确保地面恢复平整，不影响周边环境和交通。

3. 注意事项在进行电缆敷设施工时，需要注意以下事项，以确保安全和质量：- 安全措施：在施工过程中，要严格遵守相关的安全规定和标准，保护好施工人员和周边环境的安全。

- 质量控制：根据施工图纸和技术要求，进行好施工质量的控制。

对电缆的敷设、固定和保护等环节进行检查和验收，确保施工质量符合要求。

- 环境保护：在施工过程中，要注意保护周边环境和生态环境。

合理安排施工作业，避免对土壤、水源和植被等造成污染或破坏。

总结电缆敷设施工是一项重要的建筑工程，需要进行准备工作、按照流程进行施工，并注意安全和质量控制。

希望本文档对于电缆敷设施工的了解有所帮助。

(字数：238)。

电缆敷设要求及注意事项电缆敷设是电力工程中非常重要的一环，它关系到电力传输的质量和稳定性。

为了确保电缆敷设的质量，以下是一些必要的要求和注意事项。

一、要求：1. 电缆敷设前应进行详细的工程设计，包括电缆线路的走向、长度、连接方式等，确保电缆的安全和可靠性。

2. 电缆的敷设应符合国家标准和相关规范要求，如电缆敷设的深度、敷设方式、保护措施等。

3. 敷设电缆的人员应具备相应的技术知识和经验，并经过专业培训，熟悉电缆敷设的操作规程。

4. 在电缆敷设过程中，应注意保护电缆的外皮，避免损坏电缆导体，以免影响电缆的传输性能。

5. 电缆的敷设应符合安全和环保要求，如在道路、河道等地方敷设电缆时，应采取相应的保护措施，避免对周围环境造成污染和危害。

二、注意事项：1. 在电缆敷设前，应先检查电缆的质量和规格是否符合要求，避免使用损坏或不合格的电缆。

2. 在敷设电缆前，应先清理好敷设的区域，确保没有杂物和障碍物，以便顺利进行电缆敷设。

3. 在电缆敷设过程中，应避免电缆的过度拉伸或弯曲，以免对电缆的绝缘层和导体造成损坏。

4. 在敷设电缆时，应注意电缆的安全，避免与其他设备和物体相碰撞，以免损坏电缆和其他设备。

5. 在电缆敷设完成后，应进行必要的测试和检查，以确保电缆连接的质量和可靠性。

6. 在电缆敷设过程中，应注意施工现场的安全，如设置警示标志和防护设施，确保施工人员的安全。

电缆敷设是一项复杂而重要的工作，要求施工人员具备专业知识和经验，并严格按照要求和注意事项进行操作。

只有确保电缆敷设的质量和可靠性，才能保障电力传输的稳定性和安全性。

在电缆敷设的过程中，我们要不断总结经验，不断提高工作效率和质量，以满足电力工程的需求。

电缆布线施工的重点、难点及处理措施一、电缆布线施工的重点1.1 设计和规划电缆布线施工的首要任务是进行详细的设计和规划，明确电缆的走向，考虑到电缆长度，电缆类型，以及环境因素（例如地面条件，温度，湿度等）。

1.2 安全措施在施工过程中，必须严格遵守安全规定，以防止电击、火灾和其他可能的危险。

包括使用符合规定的安全设备，定期进行安全检查，以及对施工人员进行必要的安全培训。

1.3 施工质量确保施工质量是电缆布线施工的另一个重要方面。

这包括选择高质量的电缆和连接器，按照正确的方法进行电缆的敷设和连接，以及定期进行质量检查。

二、电缆布线施工的难点2.1 地形和环境因素电缆布线施工可能会受到地形和环境因素的影响。

例如，不同的地形可能需要不同的电缆敷设方法，而环境因素如温度、湿度和盐雾等也可能对电缆的性能产生影响。

2.2 电缆的选择和敷设电缆的选择和敷设也是电缆布线施工的一个难点。

这需要考虑到电缆的类型、长度、直径、绝缘性能等因素，以及电缆的敷设方法和连接方式。

2.3 施工人员的技术能力施工人员的技术能力也是电缆布线施工的一个难点。

施工人员需要具备相关的技术知识和操作技能，才能正确地进行电缆的敷设和连接。

三、电缆布线施工的处理措施3.1 增强规划和设计针对电缆布线施工的难点，首先需要增强规划和设计。

通过详细的规划和设计，可以提前预见到可能的问题，并提前做好应对措施。

3.2 加强施工人员的培训对施工人员进行必要的培训，提高他们的技术能力，是解决电缆布线施工难点的重要措施。

通过培训，可以提高施工人员的电缆敷设和连接技能，以提高施工质量。

3.3 选择适合的电缆和敷设方法针对不同的地形和环境因素，选择适合的电缆和敷设方法，可以有效地解决电缆布线施工的难点。

例如，对于湿度较大的环境，可以选择具有良好防水性能的电缆；对于地形复杂的地方，可以选择适合的电缆敷设方法，如直埋、管道敷设等。

总的来说，电缆布线施工的重点是规划和设计、安全和施工质量；其难点主要是地形和环境因素、电缆的选择和敷设以及施工人员的技术能力；而处理这些难点的有效措施是增强规划和设计、加强施工人员的培训以及选择适合的电缆和敷设方法。
