电力电缆敷设与注意事项

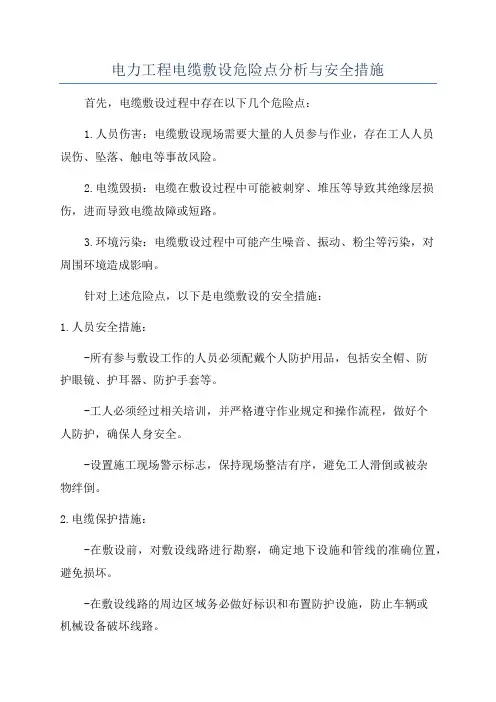

电力工程电缆敷设危险点分析与安全措施首先，电缆敷设过程中存在以下几个危险点：1.人员伤害：电缆敷设现场需要大量的人员参与作业，存在工人人员误伤、坠落、触电等事故风险。

2.电缆毁损：电缆在敷设过程中可能被刺穿、堆压等导致其绝缘层损伤，进而导致电缆故障或短路。

3.环境污染：电缆敷设过程中可能产生噪音、振动、粉尘等污染，对周围环境造成影响。

针对上述危险点，以下是电缆敷设的安全措施：1.人员安全措施：-所有参与敷设工作的人员必须配戴个人防护用品，包括安全帽、防护眼镜、护耳器、防护手套等。

-工人必须经过相关培训，并严格遵守作业规定和操作流程，做好个人防护，确保人身安全。

-设置施工现场警示标志，保持现场整洁有序，避免工人滑倒或被杂物绊倒。

2.电缆保护措施：-在敷设前，对敷设线路进行勘察，确定地下设施和管线的准确位置，避免损坏。

-在敷设线路的周边区域务必做好标识和布置防护设施，防止车辆或机械设备破坏线路。

-对现场可能损坏电缆的区域，采取额外的保护措施，如设置警戒线、防护板等。

3.环境保护措施：-控制施工现场产生的噪音、振动等对周边环境的影响，防止扬尘污染。

-遵守环境保护法律法规，合理处理施工产生的废弃物和有害物质，确保不对环境造成污染。

除了以上主要的安全措施外，还应加强监督和检查：-设立专门的安全监管部门，负责对电缆敷设过程中的安全工作进行监督和检查。

-定期组织培训和演练，提高员工对危险性的认识，增强应急能力。

-合理设置安全防护设施，如防护栏杆、安全网等，确保现场安全。

总之，电力工程电缆敷设是一个高风险的作业过程，必须充分认识和了解其中的危险点，并采取相应的安全措施进行控制。

只有在安全第一的前提下，才能保障电力工程的正常进行，并预防事故的发生。

电缆敷设施工方案及注意事项一、工艺流程准备工作→电缆敷设→挂标志牌→电缆头制作二、准备工作1、电缆敷设前要仔细进行外观检查，核对规格、型号、电压等级均应符合设计要求，并且要求标志齐全、封端严密，无机械损伤，无明显皱折和扭曲现象，电缆外皮、绝缘层无老化及裂纹。

2、敷设前摇测绝缘电阻a.低压电缆用1KV、量程0～500MΩ兆欧表进行绝缘电阻摇测，其电阻值应大于20MΩ。

如果不合格，必须进行干燥处理，合格后用橡皮包布包好再用黑胶布包缠。

b.电缆摇测完毕须进行放电处理。

3、电缆敷设宜在管道及通风工程基本完成后进行，以防止其它专业施工时损伤电缆。

施工时现场用扩音喇叭指挥，无线对讲机联络。

4、在桥架内敷设多根电缆时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆的交叉和混乱。

5、电缆的搬运及支架安装a.电缆短距离搬运，一般采用滚动电缆轴的方法。

滚动时按电缆轴上箭头指示方向滚动。

如无箭头时，按电缆缠绕方向滚动，切不可反方向滚动，以免电缆松弛。

b.电缆支架的架设地点以敷设方便为准，一般放在电缆起止点附近。

架设时应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。

6、电缆敷设前应按设计和实际路径计算出每根电缆的长度，合理安排每盘电缆，尽量减少接头。

按长度通盘考虑电缆轴的下料。

7、电缆的敷设最低温度为0℃，不满足要求时先对电缆进行预热。

三、电缆沿桥架敷设1、电缆敷设采用人力牵引和机械牵引。

2、本工程电缆沿桥架敷设时采用单层敷设，排列整齐，不得有交叉，拐弯处应以最大截面电缆的最小允许弯曲半径为准。

（交联聚氯乙烯绝缘电力电缆最小允许弯曲半径为15倍电缆外径，多芯控制电缆最小允许弯曲半径为10倍电缆外径）3、电缆在桥架内敷设时可无间距，但在桥架内横断面的填充率，电力电缆应不大于40%，控制电缆应不大于50%。

4、水平敷设的电缆在首尾两端、转弯两侧及每隔5～10m设固定点。

5、沿桥架垂直敷设时，应敷设一根立即用塑料绑扎带固定。

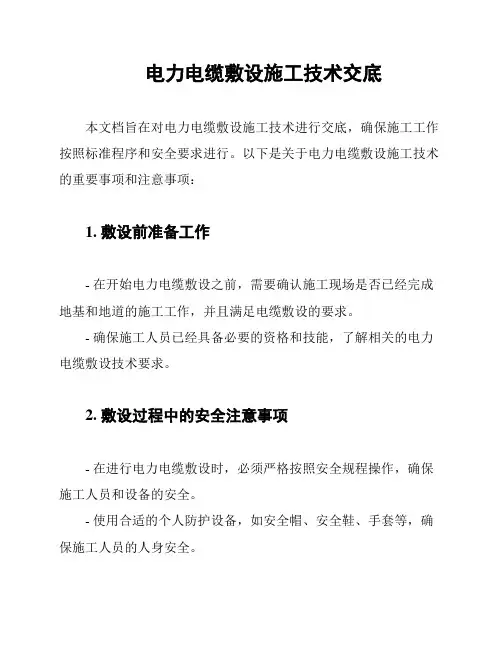

电力电缆敷设施工技术交底
本文档旨在对电力电缆敷设施工技术进行交底，确保施工工作按照标准程序和安全要求进行。

以下是关于电力电缆敷设施工技术的重要事项和注意事项：
1. 敷设前准备工作
- 在开始电力电缆敷设之前，需要确认施工现场是否已经完成地基和地道的施工工作，并且满足电缆敷设的要求。

- 确保施工人员已经具备必要的资格和技能，了解相关的电力电缆敷设技术要求。

2. 敷设过程中的安全注意事项
- 在进行电力电缆敷设时，必须严格按照安全规程操作，确保施工人员和设备的安全。

- 使用合适的个人防护设备，如安全帽、安全鞋、手套等，确保施工人员的人身安全。

- 在进行地下敷设时，需先清理管道内的杂物和污物，确保电缆敷设的通畅。

- 确保敷设的电缆与其他地下设施保持一定的间距，避免干扰和损坏。

3. 敷设过程中的技术要求
- 根据电缆敷设的具体情况，选择合适的敷设方式，如沟槽敷设、管道敷设等。

- 在沟槽敷设时，应确保沟槽底部平整、干燥，并按照电缆规格要求进行敷设。

- 在管道敷设时，要做好管道的封堵和密封工作，以防止水和杂物进入管道，影响电缆的使用寿命。

4. 敷设后的验收工作
- 完成电缆敷设后，需要进行验收工作，确保电缆敷设的质量和可靠性。

- 进行电缆的绝缘电阻测试和电缆电压测试，检查电缆的绝缘性能。

- 检查电缆的连接头，确保连接可靠，并消除任何存在的故障。

以上是关于电力电缆敷设施工技术的交底事项，请施工人员在
实际操作中严格遵守相关要求和规定，确保施工工作的安全和质量。

电缆线路布置施工流程及施工注意事项一、电缆线路布置施工流程电缆线路是电力系统中不可或缺的一部分，其布置施工过程需要经过一系列的步骤和考虑各种因素。

下面将详细介绍电缆线路的布置施工流程。

1. 工程前期准备在进行电缆线路布置施工之前，首先需要进行工程前期准备工作。

这包括了解工程的具体要求和设计方案，确定施工范围和时间计划，编制工程施工方案，准备所需人员和设备等。

2. 现场勘测与测量在确定施工范围后，需要对施工现场进行勘测和测量工作。

这包括测量地形地貌，确定土质和地基条件，查明地下管线和其他设施的位置，以及确定电缆线路的走向和长度等。

3. 敷设电缆通道在施工现场勘测和测量工作完成后，需要对电缆进行通道的敷设工作。

通道的敷设可以选择地下敷设或者架空敷设，具体要根据工程要求和现场情况而定。

在进行敷设过程中，需要注意通道的宽度和深度，以及通道的保护措施等。

4. 埋设电缆通道敷设完成后，需要进行电缆的埋设工作。

在埋设过程中，需要注意电缆的敷设方式和深度，以及电缆的保护措施。

埋设电缆时，应注意与周围环境的协调，避免对环境造成破坏。

5. 连接和固定电缆埋设完成后，需要进行电缆的连接和固定工作。

连接工作包括电缆的剥皮、电缆端子的安装和电缆的绝缘处理等。

固定工作包括电缆的固定支架的安装和电缆的夹紧等。

6. 线路试验和调试电缆连接和固定完成后，需要进行线路的试验和调试工作。

试验工作包括电缆的绝缘试验、电阻测量和局部放电试验等。

调试工作包括线路的通电试验、断电试验和故障排除等。

7. 完工验收线路试验和调试工作完成后，需要对线路进行完工验收。

验收包括对线路的外观质量、电气性能和安全可靠性进行检查和测试。

只有通过了验收，才能正式投入使用。

二、施工注意事项电缆线路的布置施工需要注意一些事项，以确保施工的顺利进行和线路的质量可靠。

下面将介绍一些施工注意事项。

1. 安全第一施工过程中，必须始终将安全放在首位。

施工人员应穿戴符合要求的劳动防护用品，严格执行安全操作规程，确保施工现场的安全。

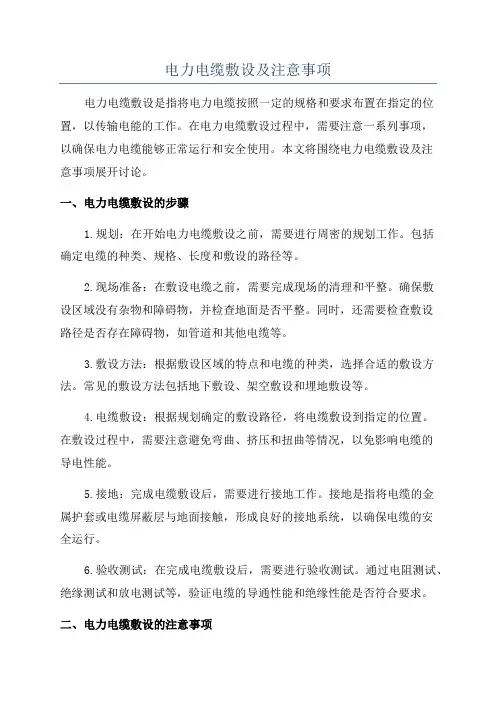

电力电缆敷设及注意事项电力电缆敷设是指将电力电缆按照一定的规格和要求布置在指定的位置，以传输电能的工作。

在电力电缆敷设过程中，需要注意一系列事项，以确保电力电缆能够正常运行和安全使用。

本文将围绕电力电缆敷设及注意事项展开讨论。

一、电力电缆敷设的步骤1.规划：在开始电力电缆敷设之前，需要进行周密的规划工作。

包括确定电缆的种类、规格、长度和敷设的路径等。

2.现场准备：在敷设电缆之前，需要完成现场的清理和平整。

确保敷设区域没有杂物和障碍物，并检查地面是否平整。

同时，还需要检查敷设路径是否存在障碍物，如管道和其他电缆等。

3.敷设方法：根据敷设区域的特点和电缆的种类，选择合适的敷设方法。

常见的敷设方法包括地下敷设、架空敷设和埋地敷设等。

4.电缆敷设：根据规划确定的敷设路径，将电缆敷设到指定的位置。

在敷设过程中，需要注意避免弯曲、挤压和扭曲等情况，以免影响电缆的导电性能。

5.接地：完成电缆敷设后，需要进行接地工作。

接地是指将电缆的金属护套或电缆屏蔽层与地面接触，形成良好的接地系统，以确保电缆的安全运行。

6.验收测试：在完成电缆敷设后，需要进行验收测试。

通过电阻测试、绝缘测试和放电测试等，验证电缆的导通性能和绝缘性能是否符合要求。

二、电力电缆敷设的注意事项1.选择合适的电缆：根据实际需求选择合适的电缆，包括电缆的种类、规格和材质等。

同时，还要考虑电力负荷、环境因素和敷设路径等因素。

2.合理布置电缆路径：在规划电缆敷设时，需要合理布置电缆的路径，避免与其他设备和管道发生干扰。

尽量选择直线敷设路径，减少电缆的弯曲和拉力。

3.定期检查电缆：定期检查电缆的外观和导电性能，及时发现并处理电缆的损坏、老化和故障。

特别是在暴雨、暴晒和严寒的环境中，需要加强对电缆的检查和维护工作。

4.防止电缆损坏：在电力电缆敷设过程中，需要保护电缆免受损坏。

可以采用保护管、护套和护栏等措施，防止电缆被刮蹭、损坏和挤压。

5.注意温度控制：电力电缆在敷设和使用过程中，要注意温度的控制。

电力电缆敷设施工方案一、项目概述电力电缆敷设是电力工程中至关重要的一环，它与电力传输的稳定性和可靠性息息相关。

为此，本文将详细介绍电力电缆敷设的施工方案，确保项目的高效、安全、可持续发展。

二、施工前准备工作在电力电缆敷设开始之前，必须进行充分的准备工作，以确保施工的顺利进行。

主要准备工作如下：1. 确定施工范围和布线路径：依据电缆敷设的需要，确定施工的范围和布线路径，确保电力传输的覆盖面和连通性。

2. 清理施工区域：清理施工区域内的障碍物和垃圾，打造良好的工作环境。

3. 检查施工设备：对施工所需的设备进行检查，确保其正常运行，包括起重机械、电缆滚筒等。

4. 安全措施的制定：根据施工区域的特点和安全要求，制定相关的安全措施，确保工人的生命安全和施工的顺利进行。

三、施工步骤和方法电力电缆敷设的施工步骤和方法主要包括以下几个方面：1. 确定敷设路径：根据布线规划，确定电缆敷设的路径，考虑到地下管线、地形地貌等因素。

2. 掘槽和埋管：在敷设路径上进行掘槽和埋管工作，确保电缆的安全敷设。

3. 敷设电缆：将电缆放置到预先挖好的掘槽中，并注意电缆的整齐、牢固。

4. 连接和绝缘：连接电缆末端，确保信号能够传输，并对连接部位进行绝缘处理，以防电流泄漏。

5. 封闭和保护：完成电缆敷设后，对掘槽进行封闭，并设置保护设施，以确保电缆的安全。

四、施工注意事项电力电缆敷设过程中需要注意以下事项，以确保施工的质量和安全。

1. 定期检查施工设备，并进行维护保养，确保其正常使用。

2. 保持施工现场的整洁和有序，减少安全事故的发生。

3. 严格执行安全操作规程，佩戴安全防护设备，确保工人的安全。

4. 关注天气变化，根据天气情况调整施工计划，以避免不良天气对施工质量的影响。

5. 在施工过程中，及时处理突发情况和问题，确保施工的顺利进行。

五、施工验收和后续维护施工完成后，必须进行验收工作，确保电缆敷设的质量符合要求。

验收的主要内容包括电缆的连接性能测试、电缆外观检查、电缆绝缘测试等。

电缆敷设要求及注意事项电缆敷设是电力工程中非常重要的一环，它关系到电力传输的质量和稳定性。

为了确保电缆敷设的质量，以下是一些必要的要求和注意事项。

一、要求：1. 电缆敷设前应进行详细的工程设计，包括电缆线路的走向、长度、连接方式等，确保电缆的安全和可靠性。

2. 电缆的敷设应符合国家标准和相关规范要求，如电缆敷设的深度、敷设方式、保护措施等。

3. 敷设电缆的人员应具备相应的技术知识和经验，并经过专业培训，熟悉电缆敷设的操作规程。

4. 在电缆敷设过程中，应注意保护电缆的外皮，避免损坏电缆导体，以免影响电缆的传输性能。

5. 电缆的敷设应符合安全和环保要求，如在道路、河道等地方敷设电缆时，应采取相应的保护措施，避免对周围环境造成污染和危害。

二、注意事项：1. 在电缆敷设前，应先检查电缆的质量和规格是否符合要求，避免使用损坏或不合格的电缆。

2. 在敷设电缆前，应先清理好敷设的区域，确保没有杂物和障碍物，以便顺利进行电缆敷设。

3. 在电缆敷设过程中，应避免电缆的过度拉伸或弯曲，以免对电缆的绝缘层和导体造成损坏。

4. 在敷设电缆时，应注意电缆的安全，避免与其他设备和物体相碰撞，以免损坏电缆和其他设备。

5. 在电缆敷设完成后，应进行必要的测试和检查，以确保电缆连接的质量和可靠性。

6. 在电缆敷设过程中，应注意施工现场的安全，如设置警示标志和防护设施，确保施工人员的安全。

电缆敷设是一项复杂而重要的工作，要求施工人员具备专业知识和经验，并严格按照要求和注意事项进行操作。

只有确保电缆敷设的质量和可靠性，才能保障电力传输的稳定性和安全性。

在电缆敷设的过程中，我们要不断总结经验，不断提高工作效率和质量，以满足电力工程的需求。

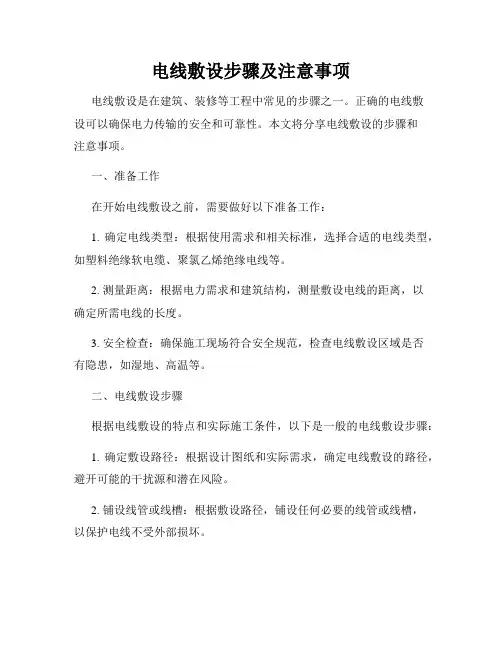

电线敷设步骤及注意事项电线敷设是在建筑、装修等工程中常见的步骤之一。

正确的电线敷设可以确保电力传输的安全和可靠性。

本文将分享电线敷设的步骤和注意事项。

一、准备工作在开始电线敷设之前，需要做好以下准备工作：1. 确定电线类型：根据使用需求和相关标准，选择合适的电线类型，如塑料绝缘软电缆、聚氯乙烯绝缘电线等。

2. 测量距离：根据电力需求和建筑结构，测量敷设电线的距离，以确定所需电线的长度。

3. 安全检查：确保施工现场符合安全规范，检查电线敷设区域是否有隐患，如湿地、高温等。

二、电线敷设步骤根据电线敷设的特点和实际施工条件，以下是一般的电线敷设步骤：1. 确定敷设路径：根据设计图纸和实际需求，确定电线敷设的路径，避开可能的干扰源和潜在风险。

2. 铺设线管或线槽：根据敷设路径，铺设任何必要的线管或线槽，以保护电线不受外部损坏。

3. 固定电线：使用合适的固定工具（如金属夹子或塑料夹子），将电线固定在线管或线槽内，并确保电线不被过度拉扯或弯曲。

4. 连接电线：根据施工图纸和相关标准，连接电线到相应的设备或插座，确保连接稳固可靠。

5. 绝缘处理：在电线连接处进行绝缘处理，使用绝缘胶带或绝缘剂保护连接部分，防止漏电或短路。

6. 标识电线：使用合适的电线标识标签或颜色，为电线进行标识，方便日后维修或识别。

三、注意事项在电线敷设过程中，需要特别注意以下事项以确保施工质量和安全：1. 遵守规范：根据国家或地区的电气规范，遵循正确的电线敷设标准，确保操作安全和合法。

2. 防止过载：了解每个电线所需的电流负载，确保电线在不超过额定负载的情况下工作，避免过载和火灾风险。

3. 路径选择：选取合适的敷设路径，避免电线与其他设备、材料或水管等相互干扰，确保电线的稳定性和安全性。

4. 绝缘保护：在电线连接处和暴露部分进行绝缘处理，避免外界因素损伤电线绝缘层，增加了漏电和短路的风险。

5. 定期检查：完成电线敷设后，定期检查电线的状态，确保电线良好且无损伤，及时修理或更换老化或损坏的电线。

电缆敷设施工方法电缆的敷设是电力、通信、广播电视等领域中重要的基础工作。

正确的敷设方法可保证电缆的正常运行与使用寿命，因此在施工过程中应严格遵循相关规范和标准。

本文将介绍电缆敷设的方法及相关注意事项。

一、敷设前的准备工作在进行电缆敷设前，有几项准备工作是必不可少的。

首先，需要对敷设线路进行测量，确定敷设路径和长度。

其次，要进行地质勘探和地下管线勘察，确保敷设区域的地质情况和地下管线的位置。

最后，要准备好需要使用的材料和工具，如电缆保护管、接头、绝缘带、终端头等。

二、敷设基本步骤及方法1. 施工方案确定：根据敷设线路的特点和实际情况，制定合理的施工方案，包括敷设路径、敷设方法和施工步骤等内容。

2. 排除障碍物：在进行电缆敷设前，需要清理敷设线路上的障碍物，如石块、淤泥等。

同时，要确保敷设线路的通畅和平整。

3. 埋设保护管：根据设计要求和现场实际情况，选择合适的电缆保护管进行埋设。

保护管的规格和材质应符合相关标准，保证电缆的安全性和使用寿命。

4. 敷设电缆：在保护管内逐段敷设电缆，注意电缆的弯曲半径和敷设的拉力，避免对电缆造成损伤。

同时，要注意电缆的测量和标识，以便后期的维护和管理。

5. 连接接头：根据电缆的需要，进行接头的连接和固定。

连接接头时，应使用合适的工具和方法，确保接头的稳固和电气连通性。

6. 测试和调试：在敷设完毕后，进行电缆的测试和调试，确保其正常运行。

测试内容包括电阻测试、绝缘测试、局部放电测试等。

三、注意事项在进行电缆敷设时，还需注意以下几点：1. 严禁施工过程中进行乱扔垃圾、乱挖乱损破坏环境行为，保持施工现场的整洁和安全。

2. 严格遵守施工规范和标准，确保电缆的安全和可靠性。

3. 对于特殊地质情况，如软土地区或有地下水位的地方，应采取相应的加固措施，并进行防水处理。

4. 敷设电缆时应注意绝缘带的使用，确保接头的绝缘性能。

5. 在施工过程中，要随时注意安全，采取必要的防护措施，避免事故的发生。

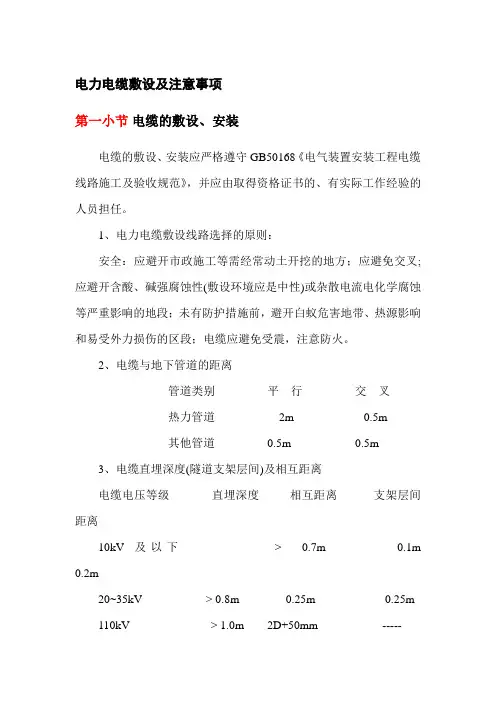

电力电缆敷设及注意事项第一小节电缆的敷设、安装电缆的敷设、安装应严格遵守GB50168《电气装置安装工程电缆线路施工及验收规范》，并应由取得资格证书的、有实际工作经验的人员担任。

1、电力电缆敷设线路选择的原则：安全：应避开市政施工等需经常动土开挖的地方；应避免交叉;应避开含酸、碱强腐蚀性(敷设环境应是中性)或杂散电流电化学腐蚀等严重影响的地段；未有防护措施前，避开白蚁危害地带、热源影响和易受外力损伤的区段；电缆应避免受震，注意防火。

2、电缆与地下管道的距离管道类别平行交叉热力管道2m 0.5m其他管道0.5m 0.5m3、电缆直埋深度(隧道支架层间)及相互距离电缆电压等级直埋深度相互距离支架层间距离10kV及以下> 0.7m 0.1m 0.2m20~35kV > 0.8m 0.25m 0.25m 110kV > 1.0m 2D+50mm -----电缆敷设前应按下列要求进行检查。

一、电缆通道畅通，排水良好。

金属部分的防腐层完整、隧道内照明、通风符合要求。

二、电缆型号、电压、规格应符合设计要求。

三、电缆外观应无损伤、绝缘良好，当对电缆的密封有怀疑时，应进行潮湿判断；直埋电缆和水底电缆应符合设计要求。

四、电缆放线架放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。

五、敷设前应按设计和实际路径计算每根电缆长度，合理安排每盘电缆，减少电缆接头。

六、在带电区域内敷设电缆，应有可靠的安全措施。

三相四线制系统中应采用四芯电力电缆，不应采用三芯电缆另加一根单芯电缆或以导线、电缆金属护层作为中心线。

并联使用电缆的电力电缆其长度、型号、规格宜相同。

电力电缆在终端头与接头附近宜留有备用长度。

第二小节管道内电缆的敷设管道内应无积水，且无杂物堵塞。

穿电缆时，不得损伤护层。

可采用无腐蚀性的润滑剂（粉）。

电缆排管在敷设前，应进行梳通，清除杂物。

穿入管中电缆的数量应符合设计要求；交流单芯电缆不得单独穿入钢管内。

10KV电力电缆的安装敷设注意事项在我们的生活带当中，到处可以看到电缆安装及检修工程。

在很多的工程当中，10KV电力电缆作为电力线路的一部分，使用这种电缆，因其故障几率低、安全可靠、出线灵活而得到广泛应用。

但是随着长时间的使用，电缆一旦出故障，检修难度较大，危险性也大，因此在安装、敷设时应特别加以注意。

一、10kV橡塑冷缩电缆头的制作要求：1. 剥外护套、铠装和内衬层。

将电缆校直，擦净，剥去A+端子深度(C)长的外护套，绑扎线，留钢铠30mm，内护层10mm，其余的剥除;铜屏蔽端头用PVC胶带缠紧。

2. 固定钢铠地线。

将钢铠上的油漆铁锈打光，把卡有“钢铠地线”标志环的地线用大恒力弹簧固定在钢铠上(为了牢固，地线要留有10mm-20mm的头，恒力弹簧将其绕一圈后，把露头的反折回来，再用恒力缠绕)。

3. 缠填充胶。

自护套断口以下50mm至整个恒力弹簧，钢铠及内护层，用填充胶缠绕两层。

4. 固定铜屏蔽线。

将另一地线的一头塞进三线芯中间，再将垫锥塞入，然后用此地线在三线芯根部包绕一圈，再用恒力弹簧在地线外环绕固定。

5. 缠自粘带。

在填充胶及恒力弹簧外缠一层黑色自粘带。

6. 固定冷缩指套。

先将指端的三个小支撑管略微拽出一点(从里看和指根对齐)，再将指套套入，尽量下压，逆时针先将大口端塑料条抽出，再抽出指端塑料条。

指套指头往上200mm之内缠绕PVC胶带。

7. 固定冷缩管。

将冷缩管套至指套根部，逆时针抽出塑料条(抽时手不要攥着未收缩的冷缩管)。

8. 剥铜屏蔽、外半导体层。

保留10mm铜屏蔽，其余剥除，保留15mm外半导体，其余剥除。

按端子的深度切除各相绝缘。

将外半导电层及绝缘体末端用刀具倒角，按原相色缠绕相色条。

9. 绕半导电带。

在铜屏蔽上缠绕半导带(和冷缩管缠平)。

用砂纸打磨绝缘层表面，并用清洁纸清洁。

清洁时，从线芯端头起，撸到外半导层，切不可来擦。

将硅脂涂在线芯表面(多涂)。

10. 定冷缩终端。

慢慢拉动终端内的支撑条，直到和终端端口对齐。

电力电缆的安装敷设是电力工程中不可缺少的重要环节。

它的质量好坏直接关系到整个电力系统的运行稳定性和可靠性。

因此，正确的安装敷设电力电缆是非常重要的。

本文将详细介绍电力电缆的安装敷设过程和注意事项。

一、安装敷设前的准备工作1. 确定电缆规格和型号：根据工程需求和设计要求，确定所需电缆的规格和型号。

2. 确定电缆线路及走向：根据设计图纸，确定电缆线路及走向，并标出敷设路径。

3. 清理敷设区域：清理敷设区域，确保地面平整、无障碍物，并将可能影响敷设的杂物清除。

二、电缆的敷设方式1. 直埋敷设：将电缆埋设在地下，适用于长距离敷设、无地面使用需求的情况。

2. 桥架敷设：将电缆架设在桥架上，适用于建筑物内部或电力设备周围的短距离敷设。

3. 管道敷设：将电缆放入管道中，适用于建筑物内部或地下管道中的敷设方式。

三、电缆的敷设步骤及注意事项1. 确定敷设路径：根据设计要求，确定电缆的敷设路径，并标出敷设线路。

2. 铺设支撑物：在敷设路径上，根据需要安装支撑物。

在直埋敷设中，一般使用水泥沟槽作为电缆的支撑物。

在桥架敷设中，需要先安装好桥架，确保其承重能力满足要求。

3. 布设电缆：根据敷设路径，将电缆放置在支撑物上。

在直埋敷设中，需要先将电缆放入水泥沟槽中，并使用沙土覆盖。

在桥架敷设中，需要将电缆穿过桥架的挂点，并用钢丝或钢管进行固定。

4. 连接电缆：根据敷设需要，将电缆适当连接。

连接方式可以采用绝缘接头或绕组接头等。

在连接过程中，需要严格按照操作规程进行。

5. 测试电缆：在电缆敷设完成之后，需要进行电缆的测试。

测试内容包括绝缘电阻、电缆泄露电流等。

四、电缆的验收标准1. 外观质量：电缆表面应平整，无明显划痕或损伤。

2. 尺寸规格：电缆尺寸应符合技术要求，不得超过允许偏差。

3. 绝缘电阻：电缆绝缘电阻应满足设计要求。

4. 电缆泄露电流：电缆泄露电流应在合理范围内。

5. 连接头：电缆连接头的接触电阻应满足要求。

6. 电缆标志：电缆应标有准确的型号、规格和电压等级。

电力电缆使用说明及安装注意事项1、电缆最小弯曲半径，多芯电缆不低于15D，单芯电缆为20D（D为电缆外径）。

2、电缆与热力管道平行安装时应保持2米距离，交叉时保持0.5米，与其他管道平行或交叉时保持0.5米，10KV及以下电缆平行安装时不小于0.1米，10-35KV不小于0.25米，交叉时不小于0.5米。

3、敷设电缆前应对电缆性能进行测试，测量相与相、相与地绝缘电阻，以确保电缆符合规范要求，敷设后应经受直流电压3500V/15min不击穿，如有问题及时持合格证与厂家联系。

4、电缆敷设最低环境温度≥0℃，聚氯乙稀绝缘电缆导体长期工作温度≤70℃。

短路时（最长持续时间为不超过5S）电缆最高工作温度160℃。

交联聚乙烯绝缘电缆导体长期工作温度≤90℃，短路时（最长持续时间为不超过5S）电缆最高工作温度250℃。

5、铠装电缆可以直埋敷设，1-35KV电缆直埋深度应佰小于0.7米，其他电缆应在室内、管道、电缆沟、桥架及隧道内固定敷设，且不应承受机械外力。

6、6KV及以上电缆应接头，安装电缆终端头和中间接头须专业人员按规范要求安装和施工。

7、应按电缆等级及载流量等有关规定合理选择电缆，电缆长期工作允许载流量不应超过额定电缆载流量，电力电缆安装应有专业安装人员或专业技术人员担任和指导，按规定正确敷设电缆。

8、电力电缆在储存、装卸运输或敷设时，必须使用吊车和叉车，禁止平运、平放，避免磕碰、损伤。

大型电缆放缆时应使用放缆车，以免电缆受外力损伤或因人工拖动而擦伤外护套和绝缘，电缆不装盘时，严禁用人力手拉，以防导体弯曲损坏绝缘层而产生短路。

9、电力电缆端头须防水，以及防止其他腐蚀性材料的侵蚀，以防绝缘老化而导致击穿。

10、电缆因故而不能及时敷设时，固将其存放于干燥地，防止日光暴晒或电缆端头进水，引起绝缘老化。

电力电缆敷设与注意事项电力电缆敷设是指将电缆铺设在地下或地面上，连接电源和用电设备的过程。

这是电力工程中非常重要的一环，对于保障用电安全和供电稳定起着至关重要的作用。

因此，在电力电缆敷设过程中需要注意一些事项，以确保敷设的质量和安全性。

首先，敷设电缆前需要进行详细的规划和设计。

在规划过程中需要考虑到电缆的长度、截面积和使用环境等因素。

根据实际需要确定电缆的型号和规格，以保证电缆能够承受所需的电流和电压。

此外，还需要确定电缆的敷设路径和敷设方式，选择合适的敷设材料和固定方式。

规划和设计阶段的工作质量直接关系到后续施工和运行阶段的效果和安全性。

其次，电力电缆敷设需要遵循相应的标准和规范。

在我国，电力电缆敷设需要符合国家相关的标准和规范，如《电缆敷设工程施工及验收规范》等。

这些标准和规范规定了电缆的敷设深度、细节要求、安全间距等方面的内容，必须严格遵循以确保电缆敷设的质量和安全性。

第三，敷设过程中应注意保护电缆的外护层。

电缆的外护层是保护电缆的重要部分，可以防止电缆受到外界的损害和腐蚀。

因此，在敷设过程中应尽量避免任何可能对电缆造成机械损伤、化学腐蚀或电气灼伤的因素。

可以采取多种措施来保护电缆的外护层，如在敷设路径上铺设护板或管道，使用合适的填土材料填充敷设沟槽等。

第四，施工人员应具备丰富的经验和专业的技能。

电力电缆敷设是一项技术活，在敷设过程中需要运用一系列的施工工具和设备，如挖掘机、绞盘等。

施工人员应具备相关的安全操作证书和施工经验，熟悉相关施工方法和注意事项。

在施工过程中要严格按照施工规范和工艺要求进行操作，保持施工区域的安全和整洁。

第五，敷设完毕后需要进行必要的测试和验收。

电力电缆敷设完成后，要进行相应的电气测试和安全验收，检查敷设的电缆是否符合规范要求。

例如，可以进行绝缘电阻测试、接地测试和电流载荷测试等，以确保电缆敷设合格。

只有经过严格的测试和验收后，才能投入使用，保证其安全和可靠性。

总之，电力电缆敷设是电力工程中的重要环节，需要严格按照规划和设计要求进行，遵守相应的标准和规范，保护电缆的外护层，施工人员要具备相关的经验和技能，并进行必要的测试和验收。

电缆敷设施工工法解析电缆敷设的技巧和注意事项电缆敷设施工工法解析——电缆敷设的技巧和注意事项电缆敷设是电力工程中重要的一环，其质量直接影响到电网的稳定运行和电力供应的可靠性。

本文将对电缆敷设的技巧和注意事项进行详细的解析，以帮助读者更好地理解和应用电缆敷设工法。

一、电缆敷设的准备工作在进行电缆敷设之前，需要进行一系列的准备工作，包括选购合适的电缆、检查和清理敷设环境、制定敷设路线等。

下面将分别介绍这些准备工作的具体要点。

1. 选购合适的电缆在选购电缆时，应考虑电缆的额定电压、截面积、绝缘材料等因素。

根据实际情况选择合适的电缆类型和规格，确保电缆能够满足设计和使用要求。

2. 检查和清理敷设环境在敷设电缆之前，必须对敷设环境进行检查和清理，确保没有湿润、油污、腐蚀物等影响电缆绝缘的因素，同时要保证敷设通道的畅通，避免堆放障碍物和杂乱线路。

3. 制定敷设路线根据工程设计要求和实际条件，合理制定电缆的敷设路线。

在选择敷设路径时，应考虑电缆敷设方式、敷设环境、土质条件等因素，并确保电缆的安全和可靠敷设。

二、电缆敷设的技巧电缆敷设涉及到多种技巧，掌握这些技巧有助于提高敷设效率和质量。

以下是几个常用的电缆敷设技巧。

1. 引线在长距离的电缆敷设中，可以使用引线的方式将电缆从起点引至终点。

引线采用柔软而坚固的材料，如钢线或钢索，并利用引线装置将其与电缆牢固连接，以减少拉力对电缆的损害。

2. 吊装对于重型电缆的敷设，可以采用吊装的方式进行。

吊装时要保持电缆的平衡，避免过度张力或扭曲。

同时要注意使用合适的吊装工具和保护装置，以确保电缆的安全和完整性。

3. 固定在敷设电缆时需要固定电缆的位置，避免电缆在使用过程中移动或受到外部冲击。

常用的固定方式有电缆沟固定、固定夹具和固定带等，应根据具体情况选择合适的固定方式。

三、电缆敷设的注意事项除了技巧以外，电缆敷设还需要注意一些重要的事项，以确保敷设质量和安全性。

以下是几个需要注意的事项。

电力电缆敷设施工介绍本文档旨在提供有关电力电缆敷设施工的基本信息和操作指南。

施工前准备在进行电力电缆敷设施工之前，需要完成以下准备工作：- 确定敷设电缆的种类、规格和长度。

- 检查敷设区域的地质条件和环境因素，确保安全施工。

- 准备所需的施工设备和工具，如挖掘机、电缆滚筒、连接器等。

- 确保施工人员具备相关技能和经验，并制定安全操作规程。

施工步骤1. 根据设计图纸确定电缆敷设的起点和终点，并标记出来。

2. 使用挖掘机或其他适当的设备，挖掘敷设电缆的沟槽。

沟槽的深度应足够容纳电缆，并确保沟槽底部平整。

3. 在沟槽底部铺设一层沙或细砂，以保护电缆免受损坏。

4. 将电缆滚筒放置在起点处，并将电缆逐段从滚筒中解开，沿着沟槽逐渐敷设。

5. 确保电缆不被扭曲或损坏，并使用合适的连接器将电缆连接起来。

6. 敷设完毕后，将沟槽填平，并进行必要的压实处理。

7. 检查敷设的电缆是否符合要求，并进行必要的测试和验收。

安全注意事项在进行电力电缆敷设施工时，需要注意以下安全事项：- 使用符合安全标准的施工设备和工具。

- 根据作业环境的特点，采取相应的防护措施，如佩戴安全帽、防滑鞋等。

- 维持施工区域的清洁和整洁，避免杂物堆积和绊倒等意外。

- 严格执行施工操作规程，避免操作不当导致意外事件的发生。

- 关注天气情况，避免在恶劣天气条件下进行施工。

总结本文档提供了电力电缆敷设施工的基本信息和操作指南。

在进行电缆敷设施工之前，需要做好施工前的准备工作。

施工过程中，要遵循一系列步骤，并严格遵守安全注意事项。

通过正确的施工方法和安全意识，可以保障敷设电缆的质量和安全性。

电缆敷设与保护技巧电缆敷设与保护技巧是电力工程中的关键环节，对电力传输和供应起着至关重要的作用。

在过去的一段时间里，我在该领域进行了广泛的研究和实践。

通过与团队合作以及个人努力，我积累了一些经验和技巧，现在将进行总结和分享。

一、电缆敷设技巧1. 选择合适的敷设路径：在进行电缆敷设之前，必须仔细评估并选择合适的敷设路径。

应避免高温、潮湿、腐蚀等恶劣环境，并确保敷设路径远离电磁干扰源。

2. 确定适当的敷设深度：电缆的敷设深度对于其安全运行至关重要。

应根据地形、土质、外界温度等因素，确定适当的敷设深度。

通常建议将电缆埋设在地下1米以上，以保护电缆免受外界自然和人为因素的影响。

3. 细致的敷设过程控制：在进行电缆敷设时，应注意电缆的弯曲半径、张力和敷设速度等关键参数的控制。

在电缆弯曲处应留有适当余量，以避免电缆的扭断和损坏。

在张力控制方面，应根据电缆的类型和规格，结合实际情况选择合适的张力范围。

二、电缆保护技巧1. 采取适当的保护措施：电缆的保护措施选取直接影响到电缆的寿命和安全性。

常见的保护措施包括使用电缆沟、电缆桥架、保护管等进行固定和保护。

在各种情况下，应根据不同的电缆类型和应用环境合理选择和设计保护措施。

2. 定期巡视检查：对于已经安装的电缆，定期的巡视检查是必不可少的。

通过定期巡视检查，可以及时发现电缆周围的问题，如压力变化、渗水、腐蚀等，以便及时采取措施修复或更换受损部分。

3. 加强维护和保养：除了定期检查之外，对于电缆的维护和保养也非常重要。

应定期清理周围环境，防止杂物积聚、腐蚀等。

同时，需要对电缆进行保护层和绝缘层的检测和修复，确保其完好和有效。

三、其他注意事项1. 安全意识的培养：在电缆敷设和保护过程中，安全意识的培养是至关重要的。

工作人员应时刻保持警惕，严格遵守安全规程，并采取相应的防护措施。

2. 团队协作与沟通：在实施电缆敷设与保护项目时，团队协作和良好的沟通十分重要。

保持有效的沟通渠道和工作安排，能够更好地解决问题和提高工作效率。

电线电缆敷设方式方法和注意事项电缆敷设是指沿经勘査的路由布放、安装电缆以形成电缆线路的过程。

根据使用场合，可分为架空、地下（管道和直埋）、水底、墙壁和隧道等几种敷设方式。

合理选择电缆的敷设方式对保证线路的传输质量、可靠性和施工维护等都是十分重要的。

电缆实物图长途通信电缆为保证其通信安全可靠，一般采用直埋敷设方式。

市内主干电缆(中继和用户主干电缆)为保证其通信安全可靠、安装更换方便和市容美观等，一般采用管道敷设方式。

市内配线电缆可采用架空和墙壁敷设方式，随着现代化城市建设的发展，也将逐步为管道敷设方式所取代。

农用架空电缆敷设施工图电缆敷设的注意事项通过对线路故障统计分析，由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多。

因此要正确地选用电线电缆及配套附件，除按规范要求进行设计和施工外，还应注意如下几个方面的问题：⒈ 电缆敷设安装应由有资格的专业单位或专业人员进行，不符合有关规范规定要求的施工和安装，有可能导致电缆系统不能正常运行。

⒉ 人力敷设电缆时，应统一指挥控制节奏，每隔 1.5～3米有一人肩扛电缆，边放边拉，慢慢施放。

⒊ 机械施放电缆时，一般采用专用电缆敷设机并配备必要牵引工具，牵引力大小适当、控制均匀，以免损坏电缆。

⒋ 施放电缆前，要检查电缆外观及封头是否完好无损，施放时注意电缆盘的旋转方向，不要压扁或刮伤电缆外护套，在冬季低温时切勿以摔打方式来校直电缆，以免绝缘、护套开裂。

⒌ 敷设时电缆的弯曲半径要大于规定值。

在电缆敷设安装前、后用1000V兆欧表测量电缆各导体之间绝缘电阻是否正常，并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正，小规格（10mm2 以下实芯导体）电缆还应测量导体是否通断。

高压输电线路架空电线施工图高压电缆敷设方式：1、管道式：指将高压电缆敷设于预制的管路（如混凝土管）中，要求每隔一定距离配有人孔，用于引入和连接电缆，如电缆为单芯电缆，为减少电力损失和防止输送容量的下降，引起电缆过热，管材应采用非磁性或不导电的。

电线电缆敷设施工方案一、前言1.1 背景介绍电线电缆敷设是建筑施工过程中必不可少的工作，它涉及到电力系统的正常运行，因此在施工前需制定详尽的敷设方案，以确保施工顺利进行。

1.2 目的本文旨在提供一套完整的电线电缆敷设施工方案，包括施工前的准备工作、敷设过程中的注意事项以及施工完毕后的验收标准，帮助施工人员高效、规范地完成电线电缆敷设工作。

二、施工前准备工作2.1 设计方案确认在开始电线电缆敷设之前，首先要确认设计方案，包括电线电缆的种类、规格、敷设路径等内容，并与设计方案一一核对，确保无误。

2.2 材料准备准备好必要的工具和材料，如电线、电缆、导管、固定夹等，保证施工过程中不会因材料短缺而耽误工期。

2.3 施工人员培训对施工人员进行必要的培训，包括电气知识、安全操作流程等内容，确保施工人员具备必要的技能和意识。

三、电线电缆敷设注意事项3.1 安全第一在敷设过程中，安全始终是第一位的，确保施工现场通风良好、无明火、无易燃物等安全条件，并佩戴必要的防护用具。

3.2 路径规划在敷设电线电缆时，要合理规划好敷设路径，避免与其他设备或管线发生干扰，同时保证电线电缆的整洁美观。

3.3 固定牢靠在敷设过程中要格外注意电线电缆的固定，使用固定夹、支架等固定设备，确保电线电缆不会因外力而移位或受损。

四、施工完毕验收标准4.1 外观检查完成电线电缆敷设后，首先要进行外观检查，确保电线电缆的整体外观完整、无损伤、无暴露等问题。

4.2 电气性能测试进行电气性能测试，检验电线电缆的传输性能是否符合要求，确保施工质量达标。

4.3 清理整理最后进行施工现场的清理整理工作，清除施工过程中产生的垃圾和余料，使现场保持整洁。

五、结语本文总结了电线电缆敷设的施工方案，从施工前的准备工作到敷设过程中的注意事项，再到施工完毕后的验收标准，每个环节都至关重要。

只有严格按照要求进行施工，才能确保电线电缆的敷设质量，保障电力系统的正常运行。

希望本文能为电线电缆敷设工作提供一定的参考和帮助。
