对110kV电力电缆的敷设及注意事项探究

110kV交联电缆敷设安装规范及注意事项1 电缆敷设前应按下列要求进行检查：1.1 电缆通道畅通，排水良好。

金属部分的防腐层完整。

隧道内照明、通风符合要求。

1.2 电缆型号、电压、规格应符合设计。

1.3 电缆外观应无损伤，当对电缆的密封有怀疑时，应进行潮湿判断；直埋电缆应经试验合格。

1.4 电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。

1.5 敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。

1.7 在带电区域内敷设电缆，应有可靠的安全措施。

2 电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。

3 电力电缆在终端头与接头附近宜留有备用长度。

4 电缆各支持点间的距离应符合设计规定。

当设计无规定时，不应大于表7中所列数值。

表5 电缆各支持点间的距离 mm5 电缆的最小弯曲半径不小于25(D+d)。

6 电缆敷设时，不应使电缆在支架上及地面上摩擦拖拉。

电缆上不得有铠装压扁、电缆扭结、护层破裂等未消除的机械损伤。

7 用机械敷设电缆时的最大牵引强度宜符合表8的规定。

表6 电缆最大牵引强度(N/mm2)8 机械敷设电缆的速度不宜超过15m/min。

9 电缆转弯处的侧压力:滑动敷设时不应大于3 kN/ m；滚动敷设时，每只滚轮铅套电缆不大于0.5K N,皱纹铝套电缆不大于2 K N。

10 敷设电缆时，电缆允许敷设最低温度，在敷设前24h内的平均温度以及敷设现场的温度不应低于0℃。

11 电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。

12 电缆进入电缆沟、隧道、坚井、建筑物、盘(柜)以及穿入管子时，出入口应封闭，管口应密封。

13 生产厂房内及隧道、沟道内电缆的敷设13.1 电缆的排列，应符合相关规定。

13.2 电缆与热力管道、热力设备之间的净距，平行时应不小于1m，交叉时应不小于0.5m，当受条件限制时，应采取隔热保护措施。

电缆通道应避开锅炉的看火孔和制粉系统的防爆门；当受条件限制时，应采取穿管或封闭槽盒等隔热防火措施。

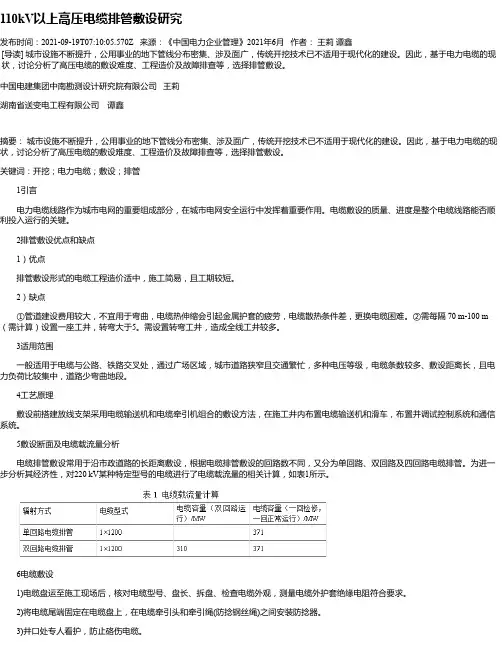

110kV以上高压电缆排管敷设研究发布时间：2021-09-19T07:10:05.570Z 来源：《中国电力企业管理》2021年6月作者：王莉谭鑫[导读] 城市设施不断提升，公用事业的地下管线分布密集、涉及面广，传统开挖技术已不适用于现代化的建设。

因此，基于电力电缆的现状，讨论分析了高压电缆的敷设难度、工程造价及故障排查等，选择排管敷设。

中国电建集团中南勘测设计研究院有限公司王莉湖南省送变电工程有限公司谭鑫摘要：城市设施不断提升，公用事业的地下管线分布密集、涉及面广，传统开挖技术已不适用于现代化的建设。

因此，基于电力电缆的现状，讨论分析了高压电缆的敷设难度、工程造价及故障排查等，选择排管敷设。

关键词：开挖；电力电缆；敷设；排管 1引言电力电缆线路作为城市电网的重要组成部分，在城市电网安全运行中发挥着重要作用。

电缆敷设的质量、进度是整个电缆线路能否顺利投入运行的关键。

2排管敷设优点和缺点1）优点排管敷设形式的电缆工程造价适中，施工简易，且工期较短。

2）缺点①管道建设费用较大，不宜用于弯曲，电缆热伸缩会引起金属护套的疲劳，电缆散热条件差，更换电缆困难。

②需每隔 70 m-100 m （需计算）设置一座工井，转弯大于5。

需设置转弯工井，造成全线工井较多。

3适用范围一般适用于电缆与公路、铁路交叉处，通过广场区域，城市道路狭窄且交通繁忙，多种电压等级，电缆条数较多、敷设距离长，且电力负荷比较集中，道路少弯曲地段。

4工艺原理敷设前搭建放线支架采用电缆输送机和电缆牵引机组合的敷设方法，在施工井内布置电缆输送机和滑车，布置并调试控制系统和通信系统。

5敷设断面及电缆载流量分析电缆排管敷设常用于沿市政道路的长距离敷设，根据电缆排管敷设的回路数不同，又分为单回路、双回路及四回路电缆排管。

为进一步分析其经济性，对220 kV某种特定型号的电缆进行了电缆载流量的相关计算，如表1所示。

6电缆敷设1)电缆盘运至施工现场后，核对电缆型号、盘长、拆盘、检查电缆外观，测量电缆外护套绝缘电阻符合要求。

浅析110kV电缆的敷设及注意事项1、前言随着城市的发展和居民生活水平的提高，在电力系统设计施工中供电线路已普遍采用电力电缆。

是一项工种多，专业复杂的系统工程，尤其是具有专业性强，施工难度大，建设周期短等特点。

这些都决定了现阶段迫切需要改变传统的施工技术，以一种全新的视角来探讨电力工程施工技术具有重要的理论意义和现实借鉴作用。

2、电缆敷设方式电缆敷设方式是根据工作条件、环境特点、电缆类型、路径特点等因素来选择。

一般可归纳为直埋敷设、电缆沟敷设、排管敷设、隧道敷设等方式。

均采用上述几种敷设方式交互结合来进行电缆敷设。

其敷设方式主要有以下特点：2.1直埋敷设方式直埋敷设方式投资成本少，是最经济和简便的一种敷设方式，但安全性较差，易遭受外力破坏而损伤到电缆。

2.2排管敷设方式城市地下管网较密，道路狭窄或挖掘困难且交通繁忙。

为保护电缆电缆安全运行，排管敷设方式是一种常见的敷设方式。

其缺点是散热条件下降，载流量低。

2.3电缆沟敷设方式电缆沟敷设方式是较为常见的一种敷设方式。

电缆敷设更安全直观，可敷设的电缆条数较多，可抗外力的破坏。

其缺点是占地较宽，成本也较高。

2.4电缆隧道敷设方式电缆隧道敷设方式投资成本高，优点是可以同时容纳许多类型数量电缆，方便电缆的敷设、检修和维护，可以抗拒外力破坏。

3、工程案例分析工程包括敷设110kVXLPE电缆13.2km，安装绝缘接头12套，分段接头3套，户外终端头3套，连接组合电气密封终端头1组，交叉互联和过电压保护密封箱5套，土建部分有电缆桥l座，综合式电缆沟5km，预埋管道10处等。

施工特点是速度快，组织合理，使用国产机具，并总结了施工、管理经验。

现就XLPE电缆在城区敷设的安全技术措施和有关问题作简要介绍。

3.1电缆的特性⑴XLPE电缆的电缆芯温度容许连续运行达90℃，因而输送容量较大。

⑵XLPE电缆是固体绝缘结构，对敷设、安装、运行都比较简单方便。

⑶XLP三电缆的内、外半导体和绝缘体三者同时挤压成型，层间粘结密度高，另采用干式法交联，使绝缘体密度增大，微孔减少，其介质损耗给tgs值和电常数都比较小。

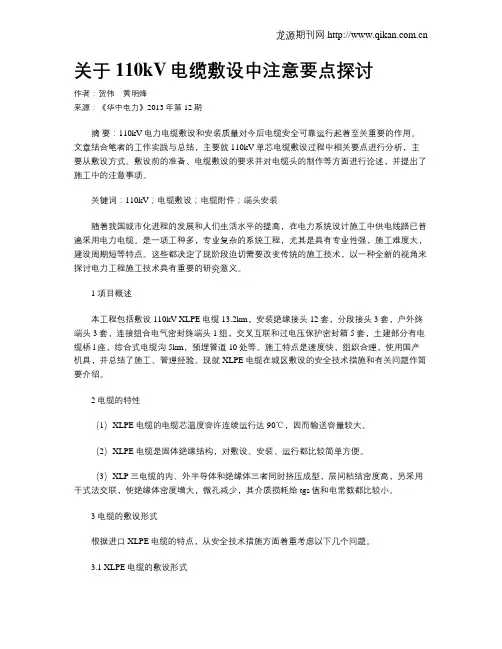

关于110kV电缆敷设中注意要点探讨作者：贺伟黄明烽来源：《华中电力》2013年第12期摘要：110kV电力电缆敷设和安装质量对今后电缆安全可靠运行起着至关重要的作用。

文章结合笔者的工作实践与总结，主要就110kV单芯电缆敷设过程中相关要点进行分析，主要从敷设方式、敷设前的准备、电缆敷设的要求并对电缆头的制作等方面进行论述，并提出了施工中的注意事项。

关键词：110kV；电缆敷设；电缆附件；端头安装随着我国城市化进程的发展和人们生活水平的提高，在电力系统设计施工中供电线路已普遍采用电力电缆。

是一项工种多，专业复杂的系统工程，尤其是具有专业性强，施工难度大，建设周期短等特点。

这些都决定了现阶段迫切需要改变传统的施工技术，以一种全新的视角来探讨电力工程施工技术具有重要的研究意义。

1 项目概述本工程包括敷设110kV XLPE电缆13.2km，安装绝缘接头12套，分段接头3套，户外终端头3套，连接组合电气密封终端头1组，交叉互联和过电压保护密封箱5套，土建部分有电缆桥l座，综合式电缆沟5km，预埋管道10处等。

施工特点是速度快，组织合理，使用国产机具，并总结了施工、管理经验。

现就XLPE电缆在城区敷设的安全技术措施和有关问题作简要介绍。

2 电缆的特性（1）XLPE电缆的电缆芯温度容许连续运行达90℃，因而输送容量较大。

（2）XLPE电缆是固体绝缘结构，对敷设、安装、运行都比较简单方便。

（3）XLP三电缆的内、外半导体和绝缘体三者同时挤压成型，层间粘结密度高，另采用干式法交联，使绝缘体密度增大，微孔减少，其介质损耗给tgs值和电常数都比较小。

3 电缆的敷设形式根据进口XLPE电缆的特点，从安全技术措施方面着重考虑以下几个问题。

3.1 XLPE电缆的敷设形式在城市中心敷设超高压电缆难度较大，审查设计时就考虑到如何避开各种障碍物，如何防止被人挖伤、防火、防潮、防过电压保护失效等问题，根据地形环境条件，采取110kV交联电缆沿10kV配电电缆外侧，自建电缆沟，平行走向。

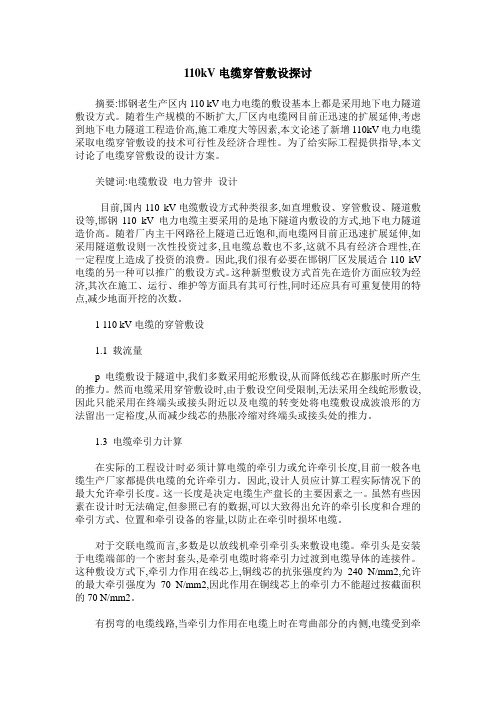

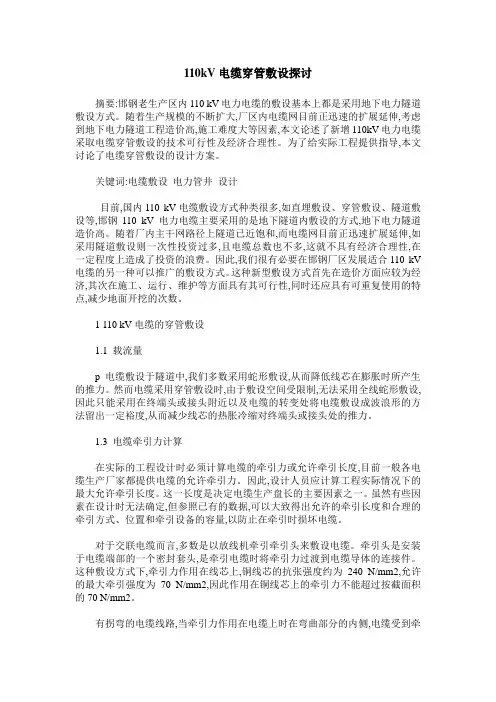

110kV电缆穿管敷设探讨摘要:邯钢老生产区内110 kV电力电缆的敷设基本上都是采用地下电力隧道敷设方式。

随着生产规模的不断扩大,厂区内电缆网目前正迅速的扩展延伸,考虑到地下电力隧道工程造价高,施工难度大等因素,本文论述了新增110kV电力电缆采取电缆穿管敷设的技术可行性及经济合理性。

为了给实际工程提供指导,本文讨论了电缆穿管敷设的设计方案。

关键词:电缆敷设电力管井设计目前,国内110 kV电缆敷设方式种类很多,如直埋敷设、穿管敷设、隧道敷设等,邯钢110 kV电力电缆主要采用的是地下隧道内敷设的方式,地下电力隧道造价高。

随着厂内主干网路径上隧道已近饱和,而电缆网目前正迅速扩展延伸,如采用隧道敷设则一次性投资过多,且电缆总数也不多,这就不具有经济合理性,在一定程度上造成了投资的浪费。

因此,我们很有必要在邯钢厂区发展适合110 kV 电缆的另一种可以推广的敷设方式。

这种新型敷设方式首先在造价方面应较为经济,其次在施工、运行、维护等方面具有其可行性,同时还应具有可重复使用的特点,减少地面开挖的次数。

1 110 kV电缆的穿管敷设1.1 载流量p电缆敷设于隧道中,我们多数采用蛇形敷设,从而降低线芯在膨胀时所产生的推力。

然而电缆采用穿管敷设时,由于敷设空间受限制,无法采用全线蛇形敷设,因此只能采用在终端头或接头附近以及电缆的转变处将电缆敷设成波浪形的方法留出一定裕度,从而减少线芯的热胀冷缩对终端头或接头处的推力。

1.3 电缆牵引力计算在实际的工程设计时必须计算电缆的牵引力或允许牵引长度,目前一般各电缆生产厂家都提供电缆的允许牵引力。

因此,设计人员应计算工程实际情况下的最大允许牵引长度。

这一长度是决定电缆生产盘长的主要因素之一。

虽然有些因素在设计时无法确定,但参照已有的数据,可以大致得出允许的牵引长度和合理的牵引方式、位置和牵引设备的容量,以防止在牵引时损坏电缆。

对于交联电缆而言,多数是以放线机牵引牵引头来敷设电缆。

110KV输电线路施工应注意的问题及对策摘要：笔者结合高压输电线路工程施工多年的实践经验，简要回顾了110kv输电线路工程施工中应该注意的问题，并通过对输电线路基础工程部分关键问题的分析，探讨了相应的措施和方法。

关键词：110kv输电线路工程施工对策 0 引言随着国民经济实力的增强，我国的高压输电线路逐渐呈现呈现距离长，容量大的特点。

目前，已采用以110kv电缆线路直接进入城区无人值班变电所或地下变电所，将110kv直接降压为10kv(也有采用20kv等级)，配电线路用10kv电缆环网供电到各配电变压器，然后，各配电变压器出线用低压电缆送到各负荷中心，总之，高压输电线路是电力系统的重要组成部分，也是电力工业的大动脉。

因此，如何依据施工图设计，保证施工的质量和进度，是110kv输电线路施工中工作的重点，而实际的高压输电线路的施工面临着施工环境的多样性，也给输电线路提出了严峻的考验，本文就110kv输电线路的施工过程中应该注意的问题，提出了具体问题具体处理的技术工作方法和对策。

1 输电线路的勘测施工输电线路的勘测是整个工程的首要关键点，方案的合理性对线路的经济、技术指标和施工、运行条件起到主要作用。

为了做到既合理的编短路径长度、降低线路投资又保证线路安全可靠、运行方便，所以线路勘测工作是对设计人员业务水平、和责任心的综合考验。

因此，要严格对其质量进行控制。

对专业的测绘队伍而言，线路测量实际就是断面测量是一个原理比较简单的工作，但是在工作中我们也需要注意一些问题：首先，110kv输电线路测量不像渠道、公路等这类线状测量精度要求高，只要将转角的角度，杆塔桩之间的距离和高差测准，那么就能很好地完成任务。

所以，平距高差和转角这些关键的数据测绘时一定要注意，不能测错或记错，测绘时需要严格按照测绘的操作程序和记录程序，要有检核条件。

测绘人员不但要掌握测绘知识，也要能掌握一定的输电线路设计、地质等方面的知识。

最后，测绘人员要能及时地和设计人员沟通，要能了解设计意图，以提高测绘的精度及效率。

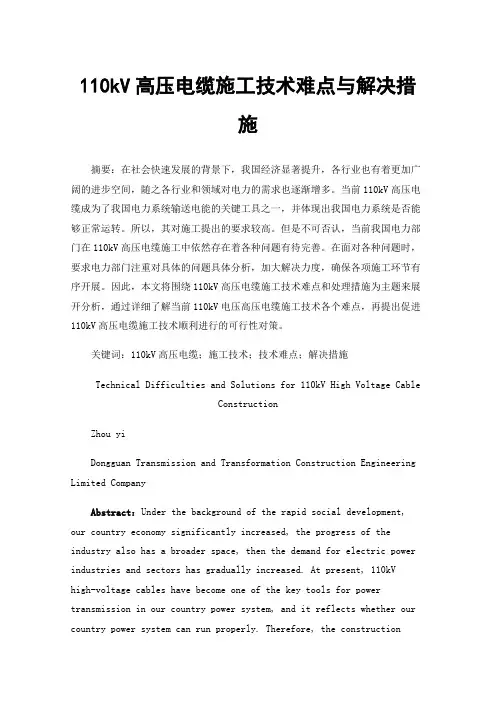

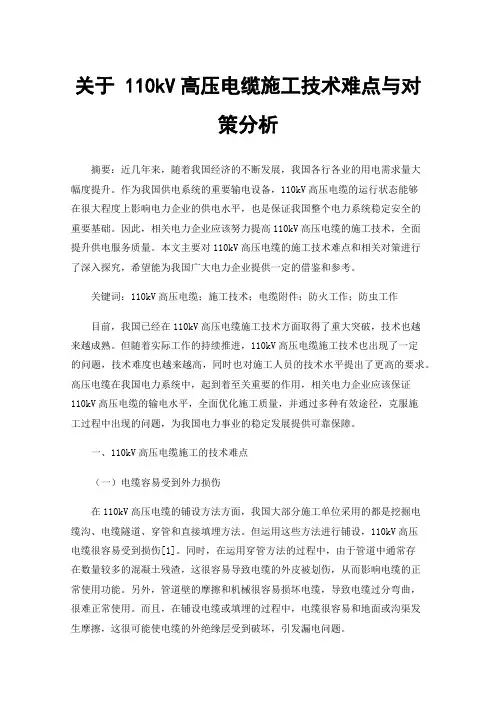

110kV高压电缆施工技术难点与解决措施摘要：在社会快速发展的背景下，我国经济显著提升，各行业也有着更加广阔的进步空间，随之各行业和领域对电力的需求也逐渐增多。

当前110kV高压电缆成为了我国电力系统输送电能的关键工具之一，并体现出我国电力系统是否能够正常运转。

所以，其对施工提出的要求较高。

但是不可否认，当前我国电力部门在110kV高压电缆施工中依然存在着各种问题有待完善。

在面对各种问题时，要求电力部门注重对具体的问题具体分析，加大解决力度，确保各项施工环节有序开展。

因此，本文将围绕110kV高压电缆施工技术难点和处理措施为主题来展开分析，通过详细了解当前110kV电压高压电缆施工技术各个难点，再提出促进110kV高压电缆施工技术顺利进行的可行性对策。

关键词：110kV高压电缆；施工技术；技术难点；解决措施Technical Difficulties and Solutions for 110kV High Voltage CableConstructionZhou yiDongguan Transmission and Transformation Construction Engineering Limited CompanyAbstract：Under the background of the rapid social development, our country economy significantly increased, the progress of the industry also has a broader space, then the demand for electric power industries and sectors has gradually increased. At present, 110kVhigh-voltage cables have become one of the key tools for power transmission in our country power system, and it reflects whether our country power system can run properly. Therefore, the constructionrequest is higher. However, there is no denying the fact that our country sector during the construction of a 110kV high-voltage cablestill exist various problems to be improved. In the face of various problems, the power sector is required to pay attention to specific analysis of specific problems, increase the intensity of solution, and ensure that all construction links are carried out in an orderly manner. Therefore, this article will focus on 110kV high-voltage cable construction technical difficulties and treatment measures as thetheme to carry out analysis, through a detailed understanding of the current 110kV high-voltage cable construction technology difficulties, then put forward the feasibility of promoting the smooth construction technology of 110kV high-voltage cable countermeasures.Keywords：110kV High Voltage Cable ；Construction Technology；Technical Difficulties；Solutions1 针对110kV高压电缆施工技术各个难点的探究1.1 高压电缆敷设损伤对于施工单位来说，其经常采用的110kV高压电缆敷设手段具有多样化，而利用最为广泛的主要包括电缆沟、电缆直埋管、顶管和电缆隧道，各种施工手段的采用虽然能够提升施工的整体质量，但是难免电缆在敷设过程中会对110kV高压电缆造成损伤。

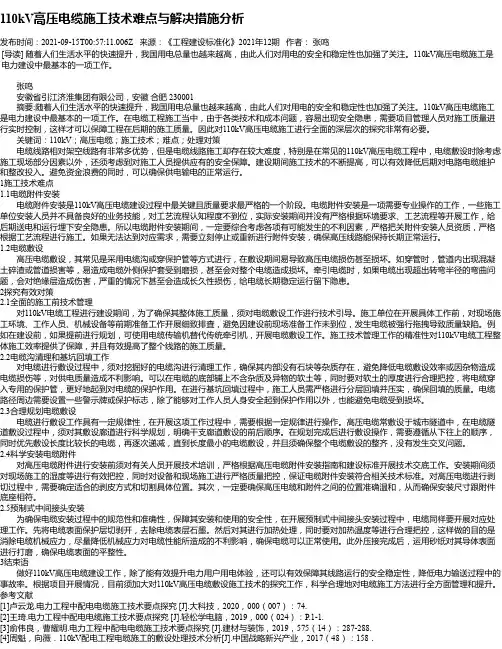

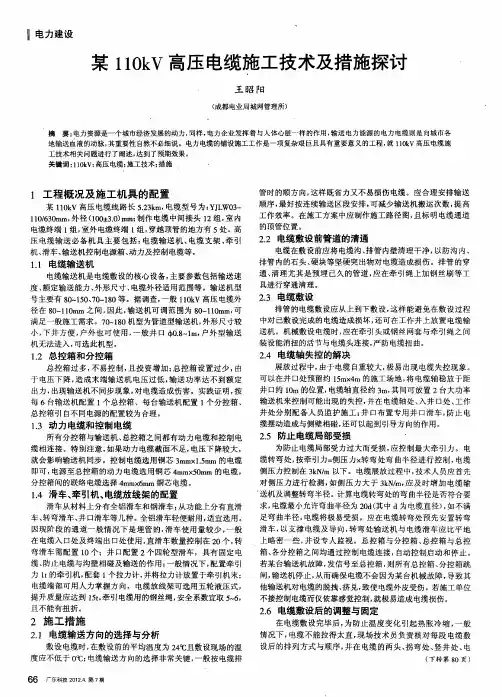

110kV高压电缆施工技术难点与解决措施分析发布时间：2021-09-15T00:57:11.006Z 来源：《工程建设标准化》2021年12期作者：张鸣[导读] 随着人们生活水平的快速提升，我国用电总量也越来越高，由此人们对用电的安全和稳定性也加强了关注。

110kV高压电缆施工是电力建设中最基本的一项工作。

张鸣安徽省引江济淮集团有限公司，安徽合肥 230001摘要:随着人们生活水平的快速提升，我国用电总量也越来越高，由此人们对用电的安全和稳定性也加强了关注。

110kV高压电缆施工是电力建设中最基本的一项工作。

在电缆工程施工当中，由于各类技术和成本问题，容易出现安全隐患，需要项目管理人员对施工质量进行实时控制，这样才可以保障工程在后期的施工质量。

因此对110kV高压电缆施工进行全面的深层次的探究非常有必要。

关键词：110kV；高压电缆；施工技术；难点；处理对策电缆线路相对架空线路有非常多优势，但是电缆线路施工却存在较大难度，特别是在常见的110kV高压电缆工程中，电缆敷设时除考虑施工现场部分因素以外，还须考虑到对施工人员提供应有的安全保障。

建设期间施工技术的不断提高，可以有效降低后期对电路电缆维护和整改投入。

避免资金浪费的同时，可以确保供电输电的正常运行。

1施工技术难点1.1电缆附件安装电缆附件安装是110kV高压电缆建设过程中最关键且质量要求最严格的一个阶段。

电缆附件安装是一项需要专业操作的工作，一些施工单位安装人员并不具备良好的业务技能，对工艺流程认知程度不到位，实际安装期间并没有严格根据环境要求、工艺流程等开展工作，给后期送电和运行埋下安全隐患。

所以电缆附件安装期间，一定要综合考虑各项有可能发生的不利因素，严格把关附件安装人员资质，严格根据工艺流程进行施工。

如果无法达到对应需求，需要立刻停止或重新进行附件安装，确保高压线路能保持长期正常运行。

1.2电缆敷设高压电缆敷设，其常见是采用电缆沟或穿保护管等方式进行，在敷设期间易导致高压电缆损伤甚至损坏。

110kv电缆安全防护方案一、方案目标本方案旨在提供一套全面、实用的110kv电缆安全防护措施，以确保电缆设备的安全稳定运行，降低因电缆故障引发的安全事故风险，保障电力系统的正常供电。

二、电缆选型针对110kv电缆的运行环境和安全要求，选择合适的电缆型号，确保电缆具有足够的电气性能、机械强度和耐腐蚀性能。

同时，应选用低烟无卤阻燃电缆，提高电缆的阻燃性能，防止火灾事故的发生。

三、电缆敷设在电缆敷设过程中，应遵循相关规范和标准，采用适当的敷设方式，如直埋、排管、隧道等。

同时，应确保电缆敷设的环境条件符合要求，避免在高温、潮湿、腐蚀等恶劣环境下敷设电缆。

在敷设过程中，应注意避免电缆受到机械损伤、过度弯曲等情况，保持电缆的完整性和稳定性。

四、接地系统为确保110kv电缆的安全运行，应建立完善的接地系统。

接地系统应满足相关规范和标准的要求，具有足够的接地电阻和良好的电气连接。

同时，应定期对接地系统进行检查和维护，确保接地系统的正常运行。

五、防雷措施为防止雷电对110kv电缆的危害，应采取有效的防雷措施。

在电缆线路的入口处安装避雷器，避免雷电波侵入。

同时，应定期对避雷器进行检查和维护，确保避雷器的正常运行。

在雷电频繁的地区，应适当增加防雷设施的密度和防护等级。

六、防水措施为防止水对110kv电缆的危害，应采取有效的防水措施。

在电缆沟、隧道等处设置防水设施，如防水板、防水涂料等，防止水进入电缆设施。

同时，应定期对防水设施进行检查和维护，确保防水设施的正常运行。

在雨季或地下水位较高的地区，应加强防水措施的监管和维护力度。

七、监控检测为及时发现和解决电缆故障，应建立完善的监控检测系统。

通过安装在线监测装置和智能传感器等设备，实时监测电缆的运行状态和环境参数。

同时，应定期进行电缆绝缘电阻、介损等电气性能的检测和试验，以及环境温湿度、腐蚀等外部因素的监测和分析。

通过监控检测数据的采集、处理和分析，及时发现和解决潜在的安全隐患和故障问题。
