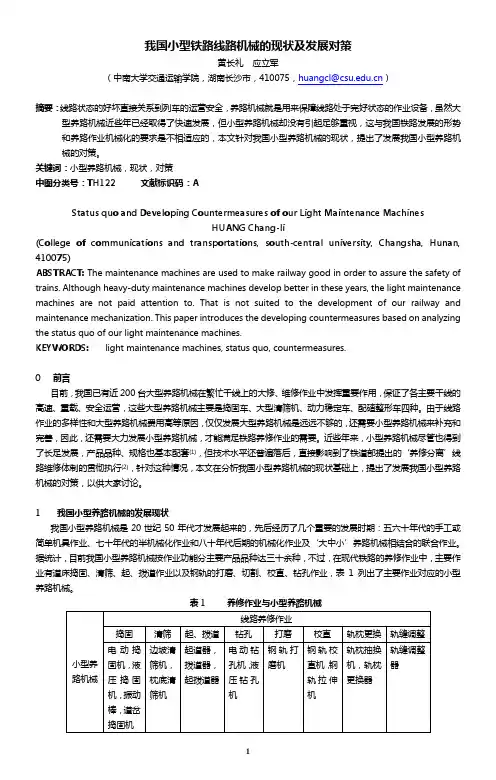

我国小型铁路线路机械的现状及发展对策黄长礼应立军（中南大学交通运输学院，湖南长沙市，410075，***************.cn）摘要：线路状态的好坏直接关系到列车的运营安全，养路机械就是用来保障线路处于完好状态的作业设备，虽然大型养路机械近些年已经取得了快速发展，但小型养路机械却没有引起足够重视，这与我国铁路发展的形势和养路作业机械化的要求是不相适应的，本文针对我国小型养路机械的现状，提出了发展我国小型养路机械的对策。
关键词：小型养路机械，现状，对策中图分类号：TH122文献标识码：AStatus quo and Developing Countermeasures of our Light Maintenance MachinesHUANG Chang-li(College of communications and transportations, south-central university, Changsha, Hunan, 410075)ABSTRACT: The maintenance machines are used to make railway good in order to assure the safety of trains. Although heavy-duty maintenance machines develop better in these years, the light maintenance machines are not paid attention to. That is not suited to the development of our railway and maintenance mechanization. This paper introduces the developing countermeasures based on analyzing the status quo of our light maintenance machines.KEYWORDS: light maintenance machines, status quo, countermeasures.0前言目前，我国已有近200台大型养路机械在繁忙干线上的大修、维修作业中发挥重要作用，保证了各主要干线的高速、重载、安全运营，这些大型养路机械主要是捣固车、大型清筛机、动力稳定车、配碴整形车四种。

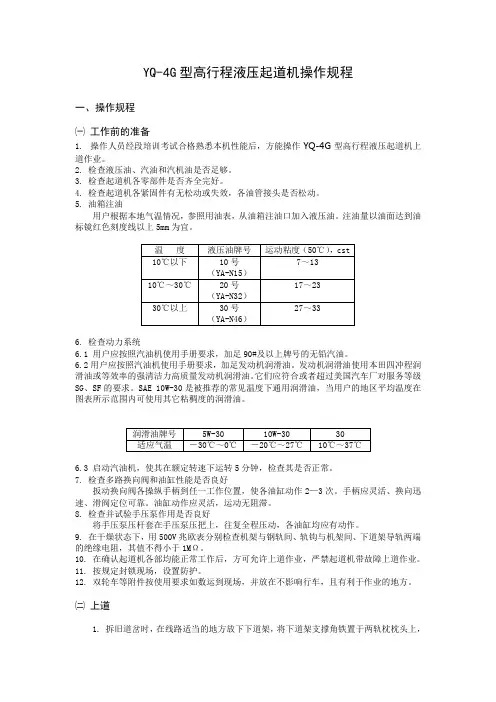

YQ-4G型高行程液压起道机操作规程一、操作规程㈠工作前的准备1.操作人员经段培训考试合格熟悉本机性能后，方能操作YQ-4G型高行程液压起道机上道作业。
2. 检查液压油、汽油和汽机油是否足够。
3. 检查起道机各零部件是否齐全完好。
4. 检查起道机各紧固件有无松动或失效，各油管接头是否松动。
5. 油箱注油用户根据本地气温情况，参照用油表，从油箱注油口加入液压油。
注油量以油面达到油标镜红色刻度线以上5mm为宜。
6. 检查动力系统6.1 用户应按照汽油机使用手册要求，加足90#及以上牌号的无铅汽油。
6.2用户应按照汽油机使用手册要求，加足发动机润滑油。
发动机润滑油使用本田四冲程润滑油或等效率的强清洁力高质量发动机润滑油。
它们应符合或者超过美国汽车厂对服务等级SG、SF的要求。
SAE 10W-30是被推荐的常见温度下通用润滑油，当用户的地区平均温度在图表所示范围内可使用其它粘稠度的润滑油。
6.3 启动汽油机，使其在额定转速下运转5分钟，检查其是否正常。
7. 检查多路换向阀和油缸性能是否良好扳动换向阀各操纵手柄到任一工作位置，使各油缸动作2—3次。
手柄应灵活、换向迅速、滑阀定位可靠。
油缸动作应灵活，运动无阻滞。
8. 检查并试验手压泵作用是否良好将手压泵压杆套在手压泵压把上，往复全程压动，各油缸均应有动作。
9. 在干燥状态下，用500V兆欧表分别检查机架与钢轨间、轨钩与机架间、下道架导轨两端的绝缘电阻，其值不得小于1MΩ。
10. 在确认起道机各部均能正常工作后，方可允许上道作业，严禁起道机带故障上道作业。
11. 按规定封锁现场，设置防护。
12. 双轮车等附件按使用要求如数运到现场，并放在不影响行车，且有利于作业的地方。
㈡上道1. 拆旧道岔时，在线路适当的地方放下下道架，将下道架支撑角铁置于两轨枕枕头上，调整使下道架主梁底部与钢轨面在同一平面内；操作换向阀控制手柄，使各油缸活塞杆处于收回状态；将两根下道架导杆插入下道架导向销内，使两导杆中心距与两边下道轮中心距相等；推起道机上道，使走行轮踏面在钢轨面上；操作换向阀走行控制手柄，使走行油缸活塞杆伸出，机身升高，下道轮脱离导杆，然后抽出导杆置于下道架导杆安放位置上。
一、概述：YQBD型液压起拨道器，是一种适合铁路线路养护维修作业的新型起拨道工具，它是实现养路作业机械化最基本的手动液压工具之一，该机具有结构紧凑，使用简便、省力、安全、易损配件均能与我厂制造的其它养路机具通用、检修方便等优点。
本产品的最大特点是一机两用，起拨分开，具有增力功能，既能满足线路起道作业的需要，又能符合拨道作业的要求，适用于50kg／m及以上钢轨。
同时，YQBD 196A、YQBD 245A、YQBD 294产品具有双速功能，空载时起道轮能快速接近钢轨，减少空程损失，提高起、拨道作业的效率。
三、Y0BD型液压起拨道器操作方法：本机通过手动柱塞泵产生的高压油进入主油缸，迫使主油缸的活塞杆向外伸出，从而推动拨杆机构使拨道杆和起道轮作有规律的运动来实现起道和拨道的动作。
在拨道作业时，以两台液压起拨道器为一组同时使用为好（亦可三台一组）。
作业时只要将两台液压起拨道器同时插入两股钢轨同一侧的底部道床上，使轨底的侧面与拨道杆的端部接触，放下提手把，用手顺时针拧紧回油阀杆或将回油手柄转至中位，使回油口处于关闭状态，两名操作者同时摇动手柄油压的作用下使拨道杆作有规律的运动，便可使钢轨移位，拨道完毕后逆时针旋松回油阀杆或将回油手柄转至两端的极限位置，使回油口处于卸载状态，便可将起拨道器取下道。
在进行起道作业时，只要将起拨道器插入钢轨的底部道床上，使轨底置于起拨道器的起道轮上，按上述的作业步骤即可完成起道作业。
四、液压起拨道器安全使用注意事项：1．液压起拨道器是以油液为介质来传递运动的，因此在使用时要特别注意保持油液的洁净，绝不能将脏油加入油箱，否则会影响机具的正常使用。
本机使用15号（或lO号）机械油，加油量为油面距油箱加油孔的上平面30～35mm为宜（测量油面时起道轮应在最低位置）。
2．对于回油阀杆形式的回油阀，应该用手拧紧或旋松；对于回油手柄形式的回油阀，可用脚轻踩回油手柄来旋转位置。
不可使用坚硬器具强行敲击。

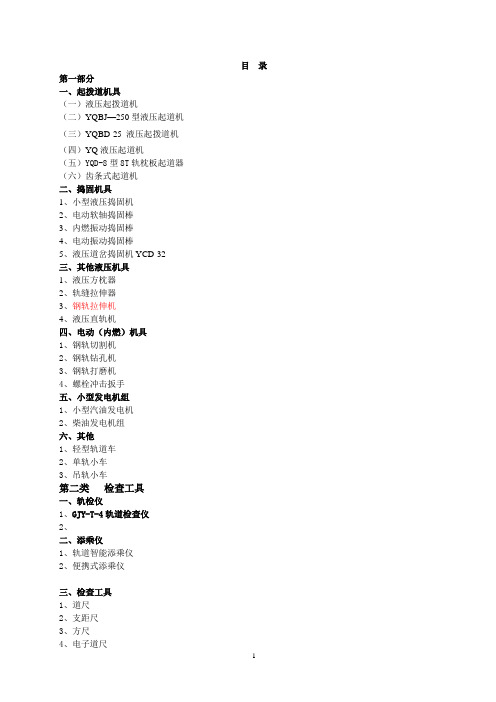

目录第一部分一、起拨道机具（一）液压起拨道机（二）YQBJ—250型液压起道机（三）YQBD-25 液压起拨道机（四）YQ液压起道机（五）YQD-8型8T轨枕板起道器（六）齿条式起道机二、捣固机具1、小型液压捣固机2、电动软轴捣固棒3、内燃振动捣固棒4、电动振动捣固棒5、液压道岔捣固机YCD-32三、其他液压机具1、液压方枕器2、轨缝拉伸器3、钢轨拉伸机4、液压直轨机四、电动（内燃）机具1、钢轨切割机2、钢轨钻孔机3、钢轨打磨机4、螺栓冲击扳手五、小型发电机组1、小型汽油发电机2、柴油发电机组六、其他1、轻型轨道车2、单轨小车3、吊轨小车第二类检查工具一、轨检仪1、GJY-T-4轨道检查仪2、二、添乘仪1、轨道智能添乘仪2、便携式添乘仪三、检查工具1、道尺2、支距尺3、方尺4、电子道尺5、正矢盒第一部分一、起拨道机具（一）YQB液压起拨道机1、YQB液压起拨道机用途是适用于铁道线路日常保养和维修的专用工具，具有起道拔道两种功能。
它的结构简单，操作方便，效率高，不侵入界限，使用安全可靠，是铁路作业的理想工具。
3、YQB液压起拨道器工作原理YQB液压起拨道器由油缸，油缸座，油箱，柱塞泵，支架，底座及扳把等组成。
底座，支架及油缸座有销轴铰接而成平面四连杆机构。
油缸座上设有安全阀和回油阀等机构。
扳动操纵杆使柱塞泵里产生的高压油进入油缸，推动活塞伸出，在活塞推力的作用下，油缸及支架绕底座上的销轴同时向上旋转，在起道轮的铰接处产生垂直向上的推力，同时在支架的顶块上产生水平方向的推力，从而达到起道和拨道的目的。
4、YQB-200×135型液压起拨道器（1）适用范围YQB-200×135型液压起拨道器适用于各型号钢轨线路进行起道和拨道作业，它具有结构新颖、操作轻便、安全可靠、不侵入限界、工作效率高、整机重量轻等特点。
也适用于对道岔的起拨道作业，是铁路工务部门维修线路必备工具。
工作原理：摆动手柄把，使柱塞泵连续工作（吸、压油），将液压油压入工作油缸。

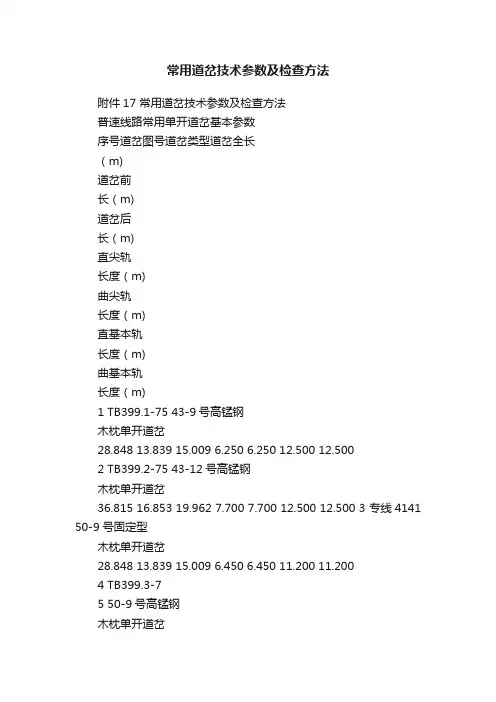

常用道岔技术参数及检查方法附件17 常用道岔技术参数及检查方法普速线路常用单开道岔基本参数序号道岔图号道岔类型道岔全长（m)道岔前长（m)道岔后长（m)直尖轨长度（m)曲尖轨长度（m)直基本轨长度（m)曲基本轨长度（m)1 TB399.1-75 43-9号高锰钢木枕单开道岔28.848 13.839 15.009 6.250 6.250 12.500 12.5002 TB399.2-75 43-12号高锰钢木枕单开道岔36.815 16.853 19.962 7.700 7.700 12.500 12.500 3 专线4141 50-9号固定型木枕单开道岔28.848 13.839 15.009 6.450 6.450 11.200 11.2004 TB399.3-75 50-9号高锰钢木枕单开道岔28.848 13.839 15.009 6.250 6.250 12.500 12.500 5 专线(02)4151 50-9号固定型辙叉混凝土枕单开道岔28.848 13.839 15.009 6.450 6.450 11.492 11.4926 CZ2209（CZ2209A）50-9号固定型辙叉混凝土枕单开道岔28.848 13.839 15.009 6.450 6.450 11.492 11.4927 TB399.4-75 50-12号高锰钢36.815 16.853 19.962 7.700 7.700 12.500 12.500号（m) 长（m) 长（m) 长度（m) 长度（m) 长度（m) 长度（m) 木枕单开道岔8 专线4147 50-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.7009 专线4198 50-12号固定型混凝土枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.70010 专线4257 50-12号固定型混凝土枕单开道岔37.907 16.853 21.054 13.080 13.080 16.292 16.29211 铁联线051 60-9号固定型混凝土枕单开道岔29.740 14.015 15.725 13.456 13.465 16.432 16.44212 SC390（CZ577）60-9号固定型混凝土枕单开道岔29.569 13.839 15.730 12.400 12.400 15.042 15.04213 专线4190 60-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.700 14 专线4128 60-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.70015 专线4249(专线4228) 60-12号固定型混凝土枕单开道37.800 16.592 21.208 12.400 12.400 16.792 16.792号（m) 长（m) 长（m) 长度（m) 长度（m) 长度（m) 长度（m) 岔16 SC330（CZ560）60-12号固定型混凝土枕单开道岔37.907 16.853 21.054 12.480 12.480 15.700 15.70017 铁联线004(铁联线020) 60-12号固定型混凝土枕单开道岔37.800 16.592 21.208 13.880 13.880 16.792 16.79218 CZ2516 60-12号可动心轨混凝土枕单开道岔43.200 16.592 26.608 13.600 13.600 16.792 16.79219 SC325 60-12号可动心轨混凝土枕单开道岔43.200 16.592 26.608 14.200 14.200 16.192 16.19220 GLC(08)01（GLC(06)01）60-12号可动心轨混凝土枕单开道岔43.200 16.592 26.608 14.250 14.250 18.592 18.59221 专线4223A 60-18号可动心轨混凝土枕单开道岔60.000 22.744 37.256 15.680 15.680 19.192 19.19222 GLC(07)02 60-18号可动心轨混凝土枕单开69.000 31.729 37.271 21.540 21.540 24.592 24.592号（m) 长（m) 长（m) 长度（m) 长度（m) 长度（m) 长度（m) 道岔23 GLC(08)06 60-30号可动心轨混凝土枕单开道岔102.000 42.301 59.699 29.840 29.840 31.792 31.79224 专线4261 60-30号可动心轨混凝土枕单开道岔102.400 42.701 59.699 27.980 27.980 31.592 31.592 普速线路道岔框架尺寸及尖（心）轨降低值表序号种类道岔类型道岔图号尖轨尖端降低值(mm) 直尖轨轨头各断面宽度(mm) 距离直尖轨尖端距离(m)直尖轨降低值(mm) 两基本轨作用边之间的距离(mm) 心轨实际尖端宽度(mm) 心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心降(1 43单开道岔43-9号木枕单开道岔TB399-75 290 0 29 14505 0.217 20 1455 20 0.868 8 1469 50 2.17 5 1497 70 3.038 3 1515 243-12号木枕单TB399-75 29 0 0 29 14455 0.267 20 1450序号种类道岔类型道岔图号尖轨尖端降低值(mm)轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)直尖轨降低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心降(开道岔20 1.069 8 1463 50 2.673 5 149270 3.742 3 1512350单开道岔50-9号木枕单开道岔TB399-75 290 0 29 14505 0.217 20 1455 20 0.868 8 1469 50 2.17 5 1497 70 3.038 3 1515 4 50-12号木枕单开道岔TB399-75 290 0 29 14455 0.267 20 1450 20 1.069 8 1463 50 2.673 5 1492 70 3.742 3 1512 5 50-9号固定型辙叉混凝土枕单开道专线(02)4151230 0 23 14505 0.21 14 1455 20 0.839 3 1469 50 2.097 0 1497 70 2.937 0 1515 序号种类道岔类型道岔图号尖轨尖端降低值(mm) 轨轨头各断面宽度(mm) 距离直尖轨尖端距离(m)直尖轨降低值(mm) 两基本轨作用边之间的距离(mm) 心轨实际尖端宽度(mm) 心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心降(岔6 50-9混凝土92改单开道岔CZ2209 230 0 23 14505 0.210 14 1455 20 0.839 3 1469 50 2.097 0 1496 70 2.937 0 1515 7 50-12号固定型辙叉、混凝土枕单开道岔专线4198 230 0 23 14375 0.426 18 144220 1.702 4 1456 50 4.256 0 1486 70 5.958 0 1505 8 50-12号固定型辙叉、混凝土枕单开道岔专线4257 230 0 23 14355 0.399 14 1440 20 1.596 3 1455 50 3.39 0 1485 70 5.587 0 1505 序号种类道岔类型道岔图号尖轨尖端降低值(mm)轨轨头各宽度(mm) 距离直尖轨尖端距离(m)直尖轨降低值(mm) 两基本轨作用边之间的距离(mm) 心轨实际尖端宽度(mm) 心轨实际尖端降低值(mm) 心轨轨头各断面宽度(mm) 距离心轨实际尖端距心降(960单开道岔60-9号高锰钢整铸辙叉混凝土枕单开道岔SC390CCZ577230 0 23 14355 0.3255 14 1440 20 1.302 3 1455 50 3.255 0 1485 71 4.622 0 1506 1 0 60-12号固定型木枕单开道岔专线4190 230 0 23 14375 0.423 18 144020 1.693 4 145550 4.233 0 148571 6.011 0 15061 1 60-12号固定型辙叉混凝土枕单开道岔铁联线004230 0 23 14355 0.434 15 144020 1.734 4 145550 4.335 0 148571 6.156 0 1506160-9号铁联线23 0 0 23 1435 序号种类道岔类型道岔图号尖轨尖端降低值(mm)轨轨头各宽度(mm) 距离直尖轨尖端距离(m)直尖轨降低值(mm) 两基本轨作用边之间的距离(mm) 心轨实际尖端宽度(mm) 心轨实际尖端降低值(mm) 心轨轨头各断面宽度(mm) 距离心轨实际尖端距心降(2 固定型辙叉混凝土枕单开道岔051 3 0.1945 14 1440 20 1.2968 6 145550 3.2432 0 148571 4.6036 0 15061 3 60-12号高锰钢整铸辙叉混凝土枕单开道岔SC330CZ560230 0 23 14375 0.397 14 1441.920 1.589 3 1456.450 3.972 0 1485.671 5.641 0 15061 4 60-12号固定型砼枕单开道岔专线4249 230 0 23 14355 0.330 15 144020 1.319 3 145550 3.297 0 148571 4.681 0 15061 5 60-12号可动心专线4274 23 0 0 23 1435 3.14 23 3.14 0 序号种类道岔类型道岔图号尖轨尖端降低值(mm)轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)直尖轨降低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心降(轨砼枕单开道岔5 0.414 14 1440 20 0.269 20 1.656 4 1455 50 0.74750 4.141 0 1485 71 1.082 71 5.880 0 15061 6 60-12号砼枕可动心轨单开道岔CZ2516 230 0.000 23 14353.1 233.1 05 0.415 15 1440 20 0.272 5 20 1.657 5 1455 50 0.7557 2 50 4.141 0 1485 71 1.093 71 5.881 0 15061 7 60-12号可动心轨砼枕单开道岔SC325 230 0 23 14353.27 233.27 05 0.432 12.8 1440 20 0.256 520 1.726 4 1455 50 0.714 2 50 4.315 0 1485 71 1.0354 71 6.127 0 15061 8 60-18号轨砼枕专线4223A230 0 23 14352.2 232.2 05 0.671 14 1440 20 0.407 20 2.682 3 1455 50 1.093 序号种类道岔类型道岔图号尖轨尖端降低值(mm)轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)直尖低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心降(单开道岔50 5.960 0 1485 71 1.573 71 7.673 0 15061 9 60-18号可动心轨砼枕单开道岔GLC(07)02 230 0 23 14351.6 231.6 05 0.964 14 1440 20 0.559 20 3.852 4 1455 50 1.454 50 8.5980 0 1485 71 2.0683 71 10.847 0 15062 0 60-12号可动心轨砼枕单开道岔GLC(08)01 230 0 23 14353.2 233.2 05 0.426 15 1440 20 0.27520 1.706 4 1455 40 0.59 1 50 4.265 0 1485 49.9 0.747 71 6.057 0 1506 71 1.9414 2 1 60-30号可动心轨砼枕岔专线4261 230 0 23 14351.5 231.5 05 1.143 14 1440 20 0.74820 4.570 3 1455 60 2.33550 10.523 0 1485 71 2.76571 13.671 0 1506260-30号GLC(08)06 23 0 0 23 1435 1.38 23 1.38 0 序号种类道岔类型道岔图号尖轨尖端降低值(mm)轨轨头各断面宽度(mm)距离直尖轨尖端距离(m)轨降低值(mm)两基本轨作用边之间的距离(mm)心轨实际尖端宽度(mm)心轨实际尖端降低值(mm)心轨轨头各断面宽度(mm)距离心轨实际尖端距离(m)心降(2 可动心轨砼枕单开道岔6 14 1440 20 0.801920 4.382 4 1455 50 2.073250 10.656 0 1485 72.2 8.66572.2 14.215 0 1507.2普速线路道岔支距值表木枕43kg/m钢轨9号单开道岔（图号：TB399-75）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 15.793 支距(mm) 144 201 281 382 506 652 820 1011 1201木枕43kg/m钢轨12号单开道岔（图号：TB399-75）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.支距(mm) 144 188 243 311 390 483 587 703 831 972 112木枕50kg/m钢轨9号单开道岔（图号：专线4141）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 15.65支距(mm) 154 212 293 397 522 670 840 1032 1208木枕50kg/m钢轨9号单开道岔（图号：TB399-75）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 15.793 支距(mm) 144 201 281 382 506 652 820 1011 1201砼枕50kg/m钢轨9号单开道岔（图号：专线(02)4151）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 15.65支距(mm) 154 213 294 397 522 670 840 1032 1208砼枕50kg/m钢轨9号单开道岔(图号：CZ2209/CZ2209A)横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 15.65支距(mm) 154 213 294 397 522 670 840 1032 1208木枕50kg/m钢轨12号单开道岔（图号：TB399-75）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.支距(mm) 144 188 243 311 390 483 587 703 831 972 112木枕50kg/m钢轨12号单开道岔（图号：专线4147）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 17.416支距(mm) 207 280 364 459 566 685 814 956 1108 1223砼枕50kg/m钢轨12号单开道岔（图号：专线4198）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 17.416支距(mm) 207 280 364 459 566 685 814 956 1108 1223砼枕50kg/m钢轨12号单开道岔(图号：专线4257)横距(m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 15.27支距(mm) 286 371 467 575 694 824 966 1120 1223砼枕60kg/m钢轨9号单开道岔(图号：铁联线051)横距(m) 0.00 2.00 4.00 6.00 8.00 8.35支距(mm) 449.90 594.00 759.40 946.00 1153.80 1192.2砼枕60kg/m钢轨9号单开道岔(图号：CZ577/SC390)横距(m) 0.00 2.00 4.00 6.00 8.00 9.59支距(mm) 374 505 657 831 1025 1195木枕60kg/m钢轨9号单开道岔(图号：专线4190/专线4128)横距(m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 17.416 支距(mm) 207 280 364 459 566 685 814 956 1108 1223砼枕60kg/m钢轨12号单开道岔（图号：铁联线004/铁联线020）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 14.36支距(mm) 311 401 502 615 739 875 1023 1181 1121砼枕60kg/m钢轨12号单开道岔（图号：SC330）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 15.87支距(mm) 263 344 437 541 657 784 923 1073 1223砼枕60kg/m钢轨12号单开道岔（图号：专线4249/专线4228）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 14.37支距(mm) 311 401 502 615 739 875 1022 1181 1211砼枕60kg/m钢轨12号单开道岔(图号：GLC(08)01/GLC(06)01）横距(m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 13.22支距(mm) 299.00 383.80 480.10 587.80 707.00 837.60 979.80 1072.4砼枕60kg/m钢轨12号单开道岔(图号：SC325）横距(m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 15.23 支距(mm) 298 383 479 587 706 837 980 1133 1234砼枕60kg/m钢轨12号单开道岔(图号：CZ2516）横距(m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 14.36支距(mm) 311 401 502 615 739 875 1023 1181 1211砼枕60kg/m钢轨12号单开道岔(图号：专线4274）横距(m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 15.13支距(mm) 291 377 474 583 702 834 977 1131 1223砼枕60kg/m钢轨18号单开道岔（图号：专线4223A）横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.支距(mm) 217 267 321 380 444 513 587 666 750 840 93横距（m) 25.76支距(mm) 1233砼枕60kg/m钢轨18号单开道岔(图号：GLC(07)02)横距(m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.支距(mm) 231.60 273.50 318.90 367.90 420.60 477.00 536.90 600.60 667.8738.7813横距(m) 26.00 28.00 30.00支距(mm) 1058.70 1147.81240.5砼枕60kg/m钢轨30号单开道岔(图号：专线4261)横距（m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.支距(mm) 213 238 266 295 325 357 390 425 461 498 53横距（m) 26.00 28.00 30.00 32.00 34.00 36.00 38.00 40.00 42.0044.00 46.支距(mm) 664 709 755 804 853 904 957 1011 1066 1123 11砼枕60kg/m钢轨30号单开道岔（图号：GLC(08)06）横距(m) 0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.支距(mm) 225.10 251.20 278.70 307.80 338.40 370.40 403.90 438.90 475.30 513.30 552横距(m) 26.00 28.00 30.00 32.00 34.00 36.00 38.00 40.00 42.00 44.00 46.支距(mm) 679.90 725.30 772.10 820.50 870.30 921.60 974.30 1028.6 1084.3 1141.6 120注：横距为距离尖轨跟端距离常用道岔静态检查方法及位置一、普通9号（含AT9号）、12号道岔的检查（一）轨距检查位置及标准普通9号（含AT9号）、12号道岔轨距检查位置及标准顺号检查部位轨距标准（mm）说明9号道岔12号道岔1 前顺坡终点1435 1435 检查位置：基本轨接头2 尖轨尖端1450 14453 尖轨中1444 14424 尖轨跟端（直）1439 14395 尖轨跟端（曲）1439 14396 导曲线部分前（直）1435 1435 检查位置：距离尖轨跟端1.5m 处7 导曲线部分前（曲）1450 1445 检查位置：距离尖轨跟端3m 处8 导曲线部分中（直）1435 1435 检查位置：曲股接头处9 导曲线部分中（曲）1450 1445 检查位置：曲股接头处1导曲线部分后（直）1435 1435 检查位置：从最后一个支距点向前量4m处11导曲线部分后（曲）1450 1445 检查位置：从最后一个支距点向前量4m处12叉心前（直）1435 14351叉心前（曲）1435 14353 14 叉心中（直）1435 1435检查位置：叉心宽10—40mm处，同时检查查照间隔、护背距离15 叉心中（曲）1435 1435检查位置：叉心宽10—40mm处，同时检查查照间隔、护背距离16叉心后（直）1435 143517叉心后（曲）1435 1435(二)水平的检查1.普通道岔尖轨按标准高出基本轨6mm，所有叉心翼轨都有堆高，尖轨中和叉心中两处不检查水平。

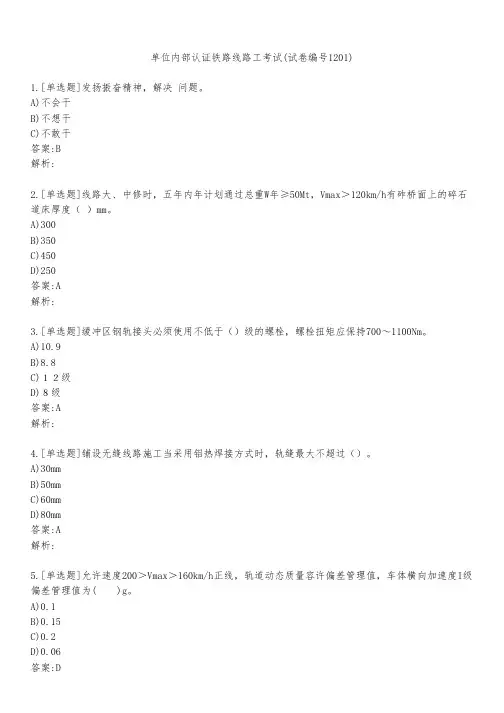

单位内部认证铁路线路工考试(试卷编号1201)1.[单选题]发扬振奋精神，解决 问题。
A)不会干B)不想干C)不敢干答案:B解析:2.[单选题]线路大、中修时，五年内年计划通过总重W年≥50Mt，Vmax＞120km/h有砟桥面上的碎石道床厚度（ ）mm。
A)300B)350C)450D)250答案:A解析:3.[单选题]缓冲区钢轨接头必须使用不低于（）级的螺栓，螺栓扭矩应保持700～1100Nm。
A)10.9B)8.8C)１２级D)８级答案:A解析:4.[单选题]铺设无缝线路施工当采用铝热焊接方式时，轨缝最大不超过（）。
A)30mmB)50mmC)60mmD)80mm答案:A解析:5.[单选题]允许速度200＞Vmax＞160km/h正线，轨道动态质量容许偏差管理值，车体横向加速度I级偏差管理值为( )g。
A)0.1B)0.15C)0.26.[单选题]新建或改建桥梁，当为有砟桥面时，其护轨铺设应采用（）混凝土桥枕。
A)Ⅰ型B)Ⅱ型C)Ⅲ型D)新Ⅲ型答案:D解析:7.[单选题]( )是各单位共同管理、相互联系、相互制约的区域及环节，重点指的是站段之间、路企之间的铁路运输生产结合部。
A)系统结合部B)环境结合部C)单位结合部D)安全生产结合部答案:C解析:8.[单选题]作业门应加锁并由（）统一编号，在外侧设置“非铁路作业人员禁止进入”警示标志及信息牌。
A)铁路总公司B)铁路局C)安监室D)工务段答案:B解析:9.[单选题]下穿铁路涵洞的（）负责涵洞的日常管理、维护，防止淤塞、积水。
A)管理单位B)工务段C)地方政府D)铁路局集团公司答案:A解析:10.[单选题]提速道岔弹片及其销钉、挡板损坏或弹片与滑床板挡肩离缝大于( ) ，应进行修理或更换。
A)1mmB)2mm11.[单选题]客专线道岔在尖轨闭合状态下，辊轮与尖轨轨底边缘的空隙应为（）。
A)0～1mmB)1～2mmC)1～3mmD)2～3mm答案:B解析:12.[单选题]尖轨在第一拉杆中心处的最小动程：12号提速道岔为（）。
目录第一部分一、起拨道机具（一）液压起拨道机（二）YQBJ—250型液压起道机（三）YQBD-25 液压起拨道机（四）YQ液压起道机（五）YQD-8型8T轨枕板起道器（六）齿条式起道机二、捣固机具1、小型液压捣固机2、电动软轴捣固棒3、内燃振动捣固棒4、电动振动捣固棒5、液压道岔捣固机YCD-32三、其他液压机具1、液压方枕器2、轨缝拉伸器3、钢轨拉伸机4、液压直轨机四、电动（内燃）机具1、钢轨切割机2、钢轨钻孔机3、钢轨打磨机4、螺栓冲击扳手五、小型发电机组1、小型汽油发电机2、柴油发电机组六、其他1、轻型轨道车2、单轨小车3、吊轨小车第二类检查工具一、轨检仪1、GJY-T-4轨道检查仪2、二、添乘仪1、轨道智能添乘仪2、便携式添乘仪三、检查工具1、道尺2、支距尺3、方尺4、电子道尺5、正矢盒第一部分一、起拨道机具（一）YQB液压起拨道机1、YQB液压起拨道机用途是适用于铁道线路日常保养和维修的专用工具，具有起道拔道两种功能。
它的结构简单，操作方便，效率高，不侵入界限，使用安全可靠，是铁路作业的理想工具。
2、YQB液压起拨道器的技术参数3、YQB液压起拨道器工作原理YQB液压起拨道器由油缸，油缸座，油箱，柱塞泵，支架，底座及扳把等组成。
底座，支架及油缸座有销轴铰接而成平面四连杆机构。
油缸座上设有安全阀和回油阀等机构。
扳动操纵杆使柱塞泵里产生的高压油进入油缸，推动活塞伸出，在活塞推力的作用下，油缸及支架绕底座上的销轴同时向上旋转，在起道轮的铰接处产生垂直向上的推力，同时在支架的顶块上产生水平方向的推力，从而达到起道和拨道的目的。
4、YQB-200×135型液压起拨道器（1）适用范围YQB-200×135型液压起拨道器适用于各型号钢轨线路进行起道和拨道作业，它具有结构新颖、操作轻便、安全可靠、不侵入限界、工作效率高、整机重量轻等特点。
也适用于对道岔的起拨道作业，是铁路工务部门维修线路必备工具。
