建筑施工图线型及线宽

《CAD施工图规范》CAD施工图规范工程设计中的CAD施工图起着至关重要的作用，它们不仅是建筑物实施的蓝图，更是确保施工质量和安全的基础。

为了确保CAD施工图的准确性和规范性，本文将介绍一些CAD施工图的规范要求及相关注意事项。

一、尺寸标注规范尺寸标注是CAD施工图中必不可少的部分，正确的尺寸标注能够提供准确的尺寸信息，方便施工人员理解和执行。

在进行尺寸标注时，应注意以下规范要求：1. 尺寸标注的文字应清晰可辨，字号应适中，一般不小于3mm；2. 尺寸标注的文字方向应与图形方向一致，避免出现倒置或侧倒的情况；3. 尺寸标注线条应绘制清晰，粗细适中，以与其他图纸内容区分；4. 尺寸标注应避免使用箭头头部过大或过小，以免造成混淆；5. 尺寸标注应尽量集中布置，避免交叉或相互覆盖。

二、线型和线宽规范线型和线宽的规范使用对于准确表达CAD施工图内容非常重要，下面是一些建议：1. 建议使用连续线型来绘制实体边界，使用虚线或点线绘制暗示线；2. 不同线型的使用应简洁明了，避免过于复杂；3. 线宽的选择应根据不同元素和图纸比例进行调整，以确保线条的清晰可见。

三、图层管理规范图层管理对于CAD施工图的绘制和后续修改非常重要，良好的图层管理可以提高效率和准确性。

以下是一些图层管理的规范要求：1. 每个图层应有明确的命名，以准确描述所包含的图形内容；2. 各个图层之间的关系应清晰，不应有重叠或混淆；3. 绘图时，应在正确的图层上进行，避免将图形绘制在错误的图层上；4. 图层的颜色应根据需要进行选择，以便区分不同的元素。

四、字体和文字规范CAD施工图中的文字信息是与尺寸标注一样重要的部分，正确的字体和文字使用可以提高施工图的可读性和准确性。

以下是一些字体和文字的规范要求：1. 字体应具有良好的可读性，常用的字体如宋体、仿宋体、楷体等；2. 字号应根据图纸比例和实际需要进行选择，以确保文字清晰可见；3. 文字的排列应整齐有序，避免出现重叠或错位；4. 注意字体的粗细和倾斜，使其与图形内容相匹配。

道路专业制图标准
本图参考
城市道路施工图设计深度图样05MR101 道路工程制图标准GB50162-92
总则
图幅的短边不得加长。长边加长的长度， 图幅A0、A2、A4应为150mm的整倍数； 图幅A1、A3应为210mm的整倍数。
每张图上的图线线宽不宜超过3种。基本线 宽(b)应根据图样比例和复杂程度确定。
执行初步设计批复文件情况，如有改变初步设计 的内容时，应说明改变部分的内容、原因和依据。
设计标准和工程验收标准 采用的规范。规章 道路类别、等级，立交形式，计算行车速度，路
面类型，设计年限等。 工程验收标准。
工程概况
1城市道路性质，规划宽度，路幅，道路地理位置， 工程范围，总长度，沿线立交和桥梁，交叉口概 况。
宽宽用用粗实线粗实线bb设计路线路基边缘线设计管线设计路线路基边缘线设计管线道路纵断面图中道路设计线横断道路纵断面图中道路设计线横断面图中路面线路肩线边坡线面图中路面线路肩线边坡线护坡线护坡线中粗虚线中粗虚线bb比较线比较线中粗实线中粗实线075b075b横断面图中路面厚度横断面图中路面厚度中粗点划线中粗点划线075b075b用地界线用地界线中粗双点划中粗双点划05b05b规划红线规划红线中虚线中虚线05b05b道路纵断面图中盲沟和边沟底线道路纵断面图中盲沟和边沟底线细实线细实线025b025b中央分隔带导线边坡线护坡中央分隔带导线边坡线护坡道边缘线边沟线切线引出线道边缘线边沟线切线引出线原有通路边线水泥混凝土路面的原有通路边线水泥混凝土路面的胀缝原状管线等道路纵断面图胀缝原状管线等道路纵断面图中原地面线横断面图中原有地面中原地面线横断面图中原有地面细虚线细虚线025b025b水泥混凝土路面的假缝规划管线水泥混凝土路面的假缝规划管线细点划线细点划线025b025b中心线定位轴线横断面图中设中心线定位轴线横断面图中设计或原有道路中线计或原有道路中线折断线折断线025b025b断开界线断开界线常用比例常用比例称称可行性研究可行性研究初步设计初步设计施工图施工图平面布置图平面布置图12000120001500015000平面总体设计图平面总体设计图12000120001100001100001200012000110000110000平面设计图平面设计图150015001200012000150015001100011000纵断面设计图纵断面设计图纵向

/app/docsearch?fn=&searchType_banner=p&dky=%E6%9C%BA%E6%A 2%B0%E5%88%B6%E5%9B%BE%E5%9B%BD%E5%AE%B6%E6%A0%87%E5%87%86%28 %E4%B8%8B%29AutoCAD制图规范1．关于粗线、细线的说明：0层――黄色――所有粗实线――0.7mm宽1层――白色――细实线――宽度缺省(0.25)2层――绿色――剖面线――宽度缺省(0.25)3层――青色――尺寸线、形位公差――宽度缺省(0.25)4层――红色――中心线――宽度缺省(0.25)，中心线长度不超过实体的3～5mm5层――紫色――边框细线和文字――宽度缺省(0.25)其它特性随层注：每张图对层的定义和层数应一致，否则拼接打印时不同定义之间会干扰2．关于文字、标注的说明字体：system: txt.shx, hzpmk.shx...字号：(1)图名――10mm(2)“技术要求”和单位名称――7mm(3)其它文字(包括“其余”)―― 5mm(4) 尺寸标注――2.5、3.5mm，上下偏差1.8、2.5mm(公差文字高度比0.7)，箭头3.5、5mm，标注样式：LCL(5)形位公差a. 粗糙度总高8mm、11mm(对应文字高2.5mm、3.5mm，对应三角形高3.5mm、5mm)；块定义名称：正向：C080，C040，C160... 反向：CD080，CD040，...b. 同轴度等形位公差：外框高5mm，框内文字2.5mm，或外框高7mm，框内文字高3.5mm；c. 基准符号：圆直径10mm，细线长7mm，粗线0.7mm宽9mm长，圆内文字5mm，块定义名称：JZH以上文字的宽度比例一般均取高度的0.7放大缩小比例：放大比例系列：5，4，2.5，2缩小比例系列：1.5，2，2.5，3，4，5，6，103．关于自定义纸的说明：整卷图纸宽910mm，两个夹纸器间的距离为860mm，A0宽为841mm自定义纸：用户1，A0，860x1200mm，或2张A1旋转后拼接用户2，A1，860x610mm，或2张A2旋转后拼接用户3，2张A3直接拼接，或4张A4直接拼接，860x310mm以上自定义纸的边界均为：上4，下4，左3，右3mm*A0－841x1189mm；A1－594x841mm；A2－420x594mm；A3－297x420mm；A4-210x297mm。

（4）尺寸数字
一个完整的尺寸由尺寸线、尺寸界线、尺 寸起止符号和尺寸数字 4 部分组成
箭头尺寸起止符号
第一节 建筑制图标准
（一）尺寸的组成
（1）尺寸界线： 用细实线绘制，与被注长度垂直，其一端应 离开图样的轮廓线不小于2㎜，另一端应超出尺寸线2～3mm。必 要时可利用图样轮廓线、中心线及轴线作为尺寸界线。
（4）尺寸数字尺寸数字必须用阿拉伯数字注写。图样上的尺寸，以实物 尺寸数字为准，不得从图上直接量取。图样上的尺寸单位，除标高及总 平面图以米(m)为单位外，其余均以毫米(mm) 为单位，图样中尺寸数字 后面不写单位。
第一节 建筑制图标准
尺寸数字不得被图线穿过，不可避免时，应将图线断开保证尺寸数字的 完整性。尺寸标注时，当尺寸线是水平线时，尺寸数字应写在尺寸线的上方， 字头朝上；当尺寸线是竖线时，尺寸数字应写在尺寸线的左方，字头向左； 当尺寸线为其他方向时，其注写方向如图所示。
第一节 建筑制图标准
第一节 建筑制图标准
绘制建筑施工图，不能各行其是。否则，无法进行设计、 施工和验收工程，这就必须有统一的标准，即建筑制图国家 标准。
制图国家标准（简称国标）是一项所有工程人员在设 计、施工、管理中必须严格执行的国家条例。我们从学习 制图的第一天起，就应该严格的遵守国标中的每一项规定， 养成一切遵守国家条例的良好习惯。
尺寸数字的大小要一致，尺寸数字的字号一般应大于或等于3.5号。 尺寸 宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交，如图所示。尺 寸数字如果没有足够的位置注写时，两边的尺寸可以注写在尺寸界相邻的尺 寸可以错开注写，如图所示。
第一节 建筑制图标准
第一节 建筑制图标准
3、半径、直径、球及的尺寸标注
第一节 建筑制图标准

结构施工图线宽及线型的应用
一、线宽组
根据建筑CAD制图标准，在绘制结构施工图时，我们采用的线宽组为：粗线：0.6 中线：0.3 细线：0.18
二、各种线型、线宽的应用
1、粗实线：
螺栓、主钢筋线、结构平面图中的单线结构构件线、钢木支撑及系杆线、图名下划线、剖切线。

2、中实线：
结构平面图中剖到或可见的墙身轮廓线、基础轮廓线、钢、木结构轮廓线、箍筋线、板钢筋线。

3、细实线：
可见的钢筋混凝土构件的轮廓线、尺寸线、标注引出线、标高符号、索引符号。

4、粗虚线：
不可见的钢筋、螺栓线、结构平面图中不可见的单线结构构件线及钢木支撑线。

5、中虚线：
结构平面图中的不可见构件、墙身轮廓线及钢、木构件轮廓线。

6、细虚线：
基础平面图中的管沟轮廓线、不可见的钢筋混凝土构件的轮廓线。

7、粗单点长划线：
柱间支撑、垂直支撑、设备基础轴线图中的中心线。

8、细单点长划线：
中心线、对称线、定位轴线。

9、粗双点长划线：
预应力钢筋线。

10细双点长划线：
原有结构轮廓线。

11、细折断线、波浪线：
断开界线。

结构施工图常用比例
常用构件的代号。

C-1
A
120
1300
240
1420 120
7600
-0.150
120 600
2100
2
600 1350
1
2400
120
1230
120
北
3300
5100
8640
1
2
3
平面图1:50
三、图示内容
1、底层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的位
置、尺寸以外，还要图示与本建筑有关的台阶、散水、花池 及垃圾箱等的水平外形图。
建筑施工图按专业及其内容分类
• 建筑施工图（简称建施图）主要用于表达建 筑物的规划位置、外部造型、内部各房间的 布置、内外装修及构造施工要求等。主要包 括施工图首页、总平面图、各层平面图、立 面图、剖面图及详图等。
• 结构施工图（简称结施图）主要用于表达建筑物 承重结构的结构类型、结构布置、构件种类、数 量、大小、作法等。主要包括结构设计说明、结 构平面布置图及构件详图等。
总平面图室外标高图示 两种标高符号及用等高线表示
标高符号画法
适当长度写 标高数字
45°
45°
≈3
≈3 视需要而定
≈3
总平面图室外标高符号
142.00(+0.000)
室内标高符号及标注示意
适当长度写 标高数字
45°
注意总 平面图中标 高及全部尺 寸均以“米” 为单位，标 注至小数点 后两位。
4、标注（续）
四、图示特点（续4）
5、尺寸标注
主要标注长、宽尺寸。分外部尺寸和内部尺寸。
⑴ 外部尺寸 包括 外墙三道尺寸（总尺寸、定位尺寸、细部 尺寸）及局部尺寸。

机动、钢筋线
7号白色
中实线
7
0.25
文字、数字、中实线
8号深灰色
填充线
7ห้องสมุดไป่ตู้
0.1
填充线、线图案
9号中灰色
细实线
7
0.15
背景线
注：以上颜色及线宽规定已保存为打印样式表文件：打印毕业设计施工图的样式表.ctb
使用方法：
1、点击AutoCAD工具栏菜单上的：“文件”→“打印样式管理器”，即可打开相应的文件夹，将事先复制好的文件“打印毕业设计施工图的样式表.ctb”粘贴到该文件夹中；
AutoCAD作图规范之颜色、线型、线宽及用途规定
颜色
线型
笔号
线宽
用途
1号红色
点划线
7
0.13
轴线、对称轴线
2号黄色
细实线
7
0.20
可见轮廓线
3号绿色
尺寸线
7
0.13
尺寸线，引出线，箭头，标高，剖断线
4号青色
虚线
7
0.18
不可见轮廓线（虚线）
5号蓝色
粗实线
7
0.50
钢筋线、粗实线
6号洋红色
粗实线
7
0.50
2、打印时在打印菜单中选择相应的打印样式表。

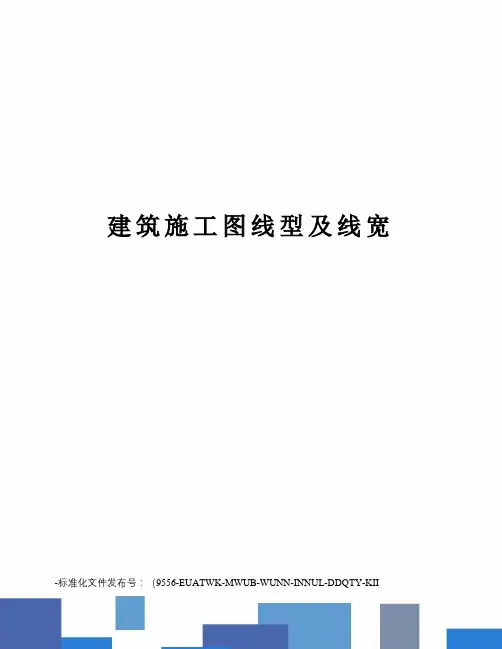

建筑施工图线型及线宽-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
建筑施工图线型及线宽
一、粗实线（B）
1、平面图、剖面图中被剖切的主要建筑构造（包括构配件）的轮廓线
2、建筑立面图的外轮廓线
3、建筑构造详图中被剖切的主要部分的轮廓线
4、建筑构配件详图中的构配件的外轮廓线
二、中实线（0、5B）
1、平面图、剖面图中被剖切的次要建筑构造（包括构配件）的轮廓线
2、建筑平面图、立面图、剖面图中建筑构配件的轮廓线
3、建筑构造详图及建筑构配件详图中的一般轮廓线
三、细实线（0、35）
1、小于0、5B的图形线、尺寸线、尺寸界线、图例线、索引符号、标高符
号等
四、中虚线（0、5B）
1、建筑构造及建筑构配件不可见的轮廓线
2、平面图中的起重机轮廓线
3、拟扩建的建筑物的轮廓线
五、细虚线（0、35B）
1、图例线、小于0、5B的不可见轮廓线
六、粗点画线（B）
1、起重机轨道线
七、细点画线（0、35）
1、中心线、对称线、定位轴线
八、折断线（0、35B）
1、不需画全的断开界线
九、波浪线（0、35B）
1、不需画全的断开界线、构造层次的断开界线。

粗实线用来画可见轮廓线，细实线用来画剖面线、尺寸线和尺寸界线，点划线用来画中心线，双点划线，双点划线用来画中断线、相邻辅助零件的轮廓线，虚线用来画不可见轮廓线。

施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图及水工电工改造图等。

1．3、工作风格 1．3．1本规范为绘图表达的风格的同一，不提倡个人绘图表达风格。

工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清楚、完整、所有图面的表达方式均保持一致。

1．4、依据1．4．1基本依据是GB/T50001-----2001《房屋建筑制图同一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图同一标准》为准。

2．图纸排序2．1 施工图编排顺序：1、图封面2、设计说明3、图纸目录4、装饰施工图（平面图、顶面图、立面图、剖面图、构造节点图、详图）5、给水平面改造施工图，排水平面改造施工图6、电气改造施工图3．字体3．1 图纸字体：除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType 字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx （汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。

3．2 汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和***x或txt.shx。

3．3文字标注均为黑体，图名标注文字高度为：绘图比例×5，所用装饰材料及施工要点均要标示明确，且标示文字高度为：绘图比例×2，图名标注下划线分别为0.4mm粗实线与0.07mm细实线。

2.总平面图部分图例
粗实线 8 新建建筑物
细实线
原有建筑物
中虚线
计划扩建的预 留地或建筑物
拆除的建筑物
建筑物下的通道
散状材料 露天堆场
其他材料露天堆 场或露天作业场
铺砌场地
敞棚或敞廊
2.总平面图部分图例（续）
被挡土在短线侧
围墙及大门
X 105.00 Y 425.00
测量坐标
烟囱
A 105.00 B 425.00
3-1 3-2 3-3 3-4 3-5 3-6
3-B
3
3-A 1-E
1
1-C 1-B 1-A
2-J
2-H
2-G
2-F
2
2-E
2-D
2-C
2-B 2-A
1-1 1-2 1-3 1-4 1-5 1-6 1-7 2-1
2-2
2、定位轴线（续2）
5
4
圆形平面图编号 径向宜
用阿拉伯数字从左下角开始，逆
时针顺序编写；圆周轴线用大写
2、二层或二层以上楼层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的
位置、尺寸以外，还要图示下面一层的雨篷、窗楣等构件水 平外形图。
3、屋顶平面图 4、平面图（镜像） 顶棚平面图宜用镜像投影法绘制。
四、图示特点
1、比例 1∶50、 1∶100、 1∶150、 1∶200、 1∶300 2、定位轴线 3、图例及代号、编号 4、线型 5、尺寸标注 6、标高标注 7、剖切符号、指北针、房间名称及其它符号 8、抹灰层、楼地面、材料图例
北 拆除的建筑物
A100.00 围墙
楼层数
道路
34.60 52.30
A86.83

设计图纸的表示方法来源：广州大学建筑给水排水工程课程网站发表时间：2009-11-26 最近更新时间：2009-11-261．图纸幅面与编排顺序1).图纸幅面应符合《房屋建筑制图统一标准》条文规定：(1) 图纸幅面及图框尺寸采用表1的数据。

表1 常用图纸尺寸及图框大小(2) 需要微缩复制的图纸，其一条边上应附有一段准确米制尺度，四条边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm，对中标志应画在图纸各边长的中点处，线宽应为0.35mm，伸入框内应为5mm。

(3) 图纸的短边一般不应加长，长边可加长，但应符合表2的规定。

表2 图纸长边加长尺寸(mm)2).图纸编排顺序，应符合《房屋建筑制图统一标准》。

工程图纸应按专业顺序编排。

一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图……等。

各专业的图纸，应该按图纸内容的主次关系、逻辑关系，有续排列。

2．常用线型、线宽及用途基本线宽b应根据图纸类别、比例和复杂程度，按照《房屋建筑制图统一标准》中的规定选用，宜为0.7mm或1.0mm，常用线宽为0.25b、0.5b、0.75b、b；各种线型(虚线、直线、点划线等)的线宽及用途见表3。

表3 常用线型、线宽及用途同一张图纸内，相同比例的各图样，应选用相同的线宽组；相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0.7mm；图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。

3．比例建筑给水排水制图常用的比例，宜符合表4的要求。

在管道纵断面图中，可根据需要对纵向与横向采用不同的组合比例；在建筑给排水轴测图中，如局部表达有困难时，该处可不按比例绘制。

4．字体图纸中所书写的字体、管径的表示应符合《房屋建筑制图统一标准》GB/T 50001规定。

字体太大显得不美观、不协调，字体太小则无法辨认。

建筑给水排水工程图中，通常数字高为3.5mm 或2.5mm；字母字高为5mm、3.5mm或2.5mm；说明文字及表格中的文字高为5mm或7mm；图名字高为10mm或7mm。

施工图的绘制标准和要求图样是工程界的技术语言。

对于图纸幅面的大小、图样的内容、格式、画法、尺寸标注、技术要求、图例符号等，国家都有统一的规定，我国1959年发布了国家《机械制图》，又在1973年发布了国家标准《建筑制图标准》。

这两个国标对图幅、11号图幅是0ÿ2（代表了不同的意义和侧重点。

3、工程字体图纸上是以图形为主的，但除了图形还要有各种符号、字母代号、尺寸数字及文字说明等。

各种字体应从左到右横向书写，并注意标点符号的正确使用。

图纸上最常用的汉字是长仿宋体，因为这种字体笔画清晰，容易辨认。

字高与字宽的比例大约为3：2。

为保证字体写得大小一致，整齐匀称，无论是平时练习，还是写在图纸上，我们都应按字的大小，先打好格子再书写。

数字与字母，宜采用向右倾斜的斜体字。

无论用何种字体，一下要记住所写的文字与数字是让别人看的。

这些字体均应笔划清晰、字体端正、排列整齐；不可写连笔字，也不得随意涂20mm。

4、1：2、1：1m 的刻度，就代表了1m的实长。

因为尺上的实际长度只有10mm即1cm，所以用这种比例尺画出的图形尺寸是实物一百分之一，它们之间的比例关系是1：100。

尺上ÿ一小格代表0.1米。

在1：200的尺面上，ÿ一小格代表0.2m，一大格代表1m。

在1：500的尺面上，ÿ小格代表0.5m，一大格代表达1m。

一般情况下，一个图样应选用一种比例。

若专业制图需要，同一图样也可选用两种比例。

5、尺寸标注图形只能表示物体的形状，各部分的实际大小及其相对λ置，必须用尺寸数字标明。

尺寸数字是图样的组成部分，必须按规定注写清楚，力求完整、合理、清晰，否则会直接影响施工，给工程生产造成损失。

45°角，长度应为2~3mm。

半径、直径、角度与弧长的尺寸起止符号，宜用箭头或圆点表示。

尺寸数字应按设计规定书写。

图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。

尺寸数字应依据其读数方向注写在靠近尺寸线的上方中部，如û有足够的注写λ置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写，也可引出注写。

C-2
C-2
120 240
240
2040
900
4860
240
2700 2700 240 2400
4500
4000
休息室
4260
C
接待室
M-3
500
﹢0.000
1800
6240
3060
3300
值班室
M-1
B
1010 500
1500
370 120
120
1000 240
M-2
C-2
1000
380
500
C-1
⑷ 指北针
北
指北针规定画法 φ24，
0.25b 指针尾部宽为3
指北针
⑸ 房屋的楼层数 建筑物图形右上角的小黑点数或数字
⑹ 建筑物、构筑物的名称 宜直接标注在图上，必要
时可列表编注（编号圆为φ6，细实线，0.25b） 。
⑺ 风（向频率）玫瑰图
北
N NW
重庆 NE
西
东
NW
33
E
南
风（向频率）玫瑰图（1）
2、用途 表达建筑的总体布局及其与周围环境的 关系，是新建筑定位、放线及布置施工现场的依据。
• 二、图示特点 在画有等高线或坐标方格 网的地形图上图示新设计、未来扩建的， 以及原有的建筑、道路、绿化等。
• 1、比例 常用的比例：1∶500、 1∶1000、 1∶2000
• 2、图例
• 3、图线
• 4、标注
• 设备施工图（简称设施图）主要用于表达建筑物 的给水排水、暖气通风、供电照明、燃气等设备 的布置和施工要求。主要包括各种设备的平面布 置图、轴测图、系统图及详图等

建筑施工图线型及线宽
一、粗实线（B）
1、平面图、剖面图中被剖切的主要建筑构造（包括构配件）的轮廓线
2、建筑立面图的外轮廓线
3、建筑构造详图中被剖切的主要部分的轮廓线
4、建筑构配件详图中的构配件的外轮廓线
二、中实线（0、5B）
1、平面图、剖面图中被剖切的次要建筑构造（包括构配件）的轮廓线
2、建筑平面图、立面图、剖面图中建筑构配件的轮廓线
3、建筑构造详图及建筑构配件详图中的一般轮廓线
三、细实线（0、35）
1、小于0、5B的图形线、尺寸线、尺寸界线、图例线、索引符号、标高符号等
四、中虚线（0、5B）
1、建筑构造及建筑构配件不可见的轮廓线
2、平面图中的起重机轮廓线
3、拟扩建的建筑物的轮廓线
五、细虚线（0、35B）
1、图例线、小于0、5B的不可见轮廓线
六、粗点画线（B）
1、起重机轨道线
七、细点画线（0、35）
1、中心线、对称线、定位轴线
八、折断线（0、35B）
1、不需画全的断开界线
九、波浪线（0、35B）
1、不需画全的断开界线、构造层次的断开界线。

1.铅笔上一般都标有一些字母，它们是软硬的代号，H表示硬，B 表示软，H或B前面的数字越大，表示越硬或越软。

绘制工程图时，常用H打底稿,用HB、B来加深。

2.圆规是画圆及圆弧的工具。

分规是用来量取尺寸和分割线段的工具。

3.比例尺是用来按一定比例量取长度的专用量尺。

它上面刻有不同的比例，绘图时将实际尺寸按选定比例在相应的尺面上量取即可。

（均以米为单位）（比例尺的大小是比值的大小）例如要用1：100在图纸上画出3300mm长的线段，只要在比例尺的1：100的尺面上，找到3.3m，那么尺面上从0到3.3m的一段长度，就是在图纸上需要画的线段长。

4.图幅是指绘图时采用的图纸幅面，图框是指绘图范围的界线。

为使图纸整齐，便于装订和保管，国标中规定了图纸的幅面尺寸。

A0A1A2A3A4 b×l841×1189594×841420×594297×420210×297c105a255.长边为l，宽边为b，a为装订边，另外三个边为c，随图幅大小而变化6.会签栏和标题栏7.图线粗实线：可见轮廓线，剖面图中被剖着部分的轮廓线，结构图中的钢筋线、建筑物或构筑物的外轮廓线、剖切线、地面线、详图标志的圆圈、图纸的图框线等。

中实线：可见轮廓线，剖面图中未被剖着但仍能看到而需要画出的轮廓线、标注尺寸的尺寸起止45度短划等。

幅面代号尺寸代号细实线：尺寸界线、尺寸线、材料的图例线、索引标志的圆圈、引出线、标高符号线、重合断面的轮廓线、较小图形中的中心线等。

名称线型线宽一般用途实线粗b主要可见轮廓线中0.5b可见轮廓线细0.25b可见轮廓线、图例线虚线粗b见各有关专业制图标准中0.5b不可见轮廓线细0.25b不可见轮廓线、图例线单点长画线粗b见各有关专业制图标准中0.5b见各有关专业制图标准细0.25b中心线、对称线等双点长画线粗b见各有关专业制图标准中0.5b见各有关专业制图标准细0.25b假想轮廓线、成型前原始轮廓线折断线0.25b断开界线波浪线0.25b断开界线8.例等情况从国家标准规定的下列字高系列中选用：2.5，3.5，5，7，10，14，20mm。
