施工图制图线型

施工图制图规范一、制图注意事项：1、所有图纸内容均绘制在模型空间内（包括标注、文字、图框等），布局空间只在不同比例图纸需置于同一张图内时使用。

2、统一新建图层，图层名称及线宽见制图标准。

3、文件出图：除总图和分区平面外尽量使用A2图幅，如图纸内容细长可用加长图框。

图框外统一用大字标明图纸比例。

4、常用材料及规格见详细说明，非特殊需要不可使用非标尺寸。

5、图框初始插入时不要加题栏，最后统一插图框。

二、统一制图标准：1、图层名称统一新建图层，使用通用图层名称：0－基础线：所有相对标高为零的绘图线。

色号为70－构筑物：所有有竖向高度的绘图线。

色号为20－轴线：用于尺寸定位的各类中轴线。

色号为1，线型Dote0－放线网格：色号为5； 0－文字：色号为7；0－标高：竖向标高三角，色号3（标高文字图层用0－文字）PUB_DIM、PUB_TEXT、DIM_SYMB等自动生成图层保留使用其他线型自建，名称均统一为0－XX种植设计图线型设置（此类图后期调整较多，图层务必清晰）：0－绿乔：常绿乔木，色号3（灌木图中变为8号）0－落乔：落叶乔木，色号3（灌木图中变为8号）0－灌木：灌木及小乔木，色号84（线宽0.18）0－绿篱：规则图案的绿篱，色号84（线宽0.18）0－地被：各类地被爬藤及水生植物，色号84（线宽0.18）0－乔木连线：各类乔木的成组连线，色号20－乔木标注：各类乔木的文字标注，色号70－灌木连线：灌木及小乔木的成组连线，绿篱及地被系列的标注引线，色号20－灌木标注：灌木、绿篱、地被的文字标注，色号7灯具布置图：0－灯具：景观照明灯具，色号40－灯具标注：景观照明文字标注及引线，色号72、线型、线宽的使用及设置最粗线：用于地平线、详图钢筋线等，色号4，线宽0.6中粗线：用于外形及显著突出部分轮廓线，剖面剖到部分轮廓线等，色号2，线宽0.4中等线：用于不同造型材料的分界线，是使用最多的线型，色号7，线宽0.25中细线：索引及标注等自动生成的图层，色号3，线宽0.18细线：用于同一铺装材料的规格划分或详图填充线，色号6，线宽0.15超细线：用于放线网格的经纬线，色号5，线宽0.1轴线：线型Dote，色号1，线宽0.12图纸线宽设置：1－0.12；2－0.4；3－0.18；4－0.6；5－0.1；6－0.15；7－0.25；8及其他－0.123、文字式样：天正菜单点击“文字表格”，选择文字样式，样式名：HZTXT；AutoCAD字体；中文参数：高宽比0.8，中文字体HZTXT西文参数：字宽0.6，字高0.8，西文字体SIMPLEX／尺寸标注、符号、索引号、剖切号等在正确比例下自动生成／引注文字字高设置为5或3.5（根据图纸空地大小自主调整，同一张图内统一即可）／图名标注：图名字高7，比例54、材料标注方式：例：600X300X30芝麻灰烧毛花岗岩错缝铺装规格颜色或名称质地材料类型铺装方式（平铺时不用标注）三、铺装常用材料及规格：1、一、石材：规格：长宽：板材600X600、600X300、300X300嵌条600X150、600X200、600X100小料石200X200、150X150、100X100厚度：板材及嵌带――车行60、人行30、碎拼20、嵌草60；小料石――车行100、人行60条石――一般用于台阶，根据台阶高度120－150颜色：黑、灰、浅灰、红、浅红、棕、黄；碎拼时有：杂色、单色、冷色（蓝、绿、灰、黑）、暖色（红、黄、棕）面层质地：磨光、烧毛、磨光机刨、烧毛机刨、粗磨、剁斧、凿毛（尽量选用前4种，局部点缀和特殊需要可选后3种）铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）2、二、混凝土透水砖：长宽：方形250X250、小矩形250X125、200X100、大矩形500X250车位线100X100、异型连锁块（不同品牌及形状尺寸有所变化）厚度：车行80，人行50颜色：白（车位线）、灰、浅灰、深灰、砖红、红、浅红、浅黄、土黄、深棕、浅棕铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）3、三、卵石、豆石、水洗石粒径：卵石――￠20－30、￠30－50、￠50－80、￠80－120、￠120－150豆石、水洗石：￠3－5、￠5－8、￠8－12、￠12－15颜色：水洗石――各种颜色；卵石、豆石――杂色、白、灰、黑、棕红、黄铺砌方式：平铺、立砌4、四、木板长宽：最大长度4米，宽度100、150、200厚度：常用20、最厚可达60种类：防腐木（常用）、碳化木（造价高）颜色：本色、露木纹彩色（刷各色室外用木漆）5、五、非粘土烧结砖规格：235X115X53；颜色：青、砖红、黄；铺砌方式：平铺、立砌6、六、瓦片立砌规格：约180X180X15；颜色：青；铺砌方式：立砌（可成片铺砌，单排圈边，常与卵石组成图案）7、七、其他材料沥青混凝土及水泥混凝土（车行主路）地面；塑胶地面（块材或整体满铺，用于运动或儿童场地）；艺术地坪（彩色混凝土压模、雕刻）；玻璃地；陶瓷碎拼地面等。

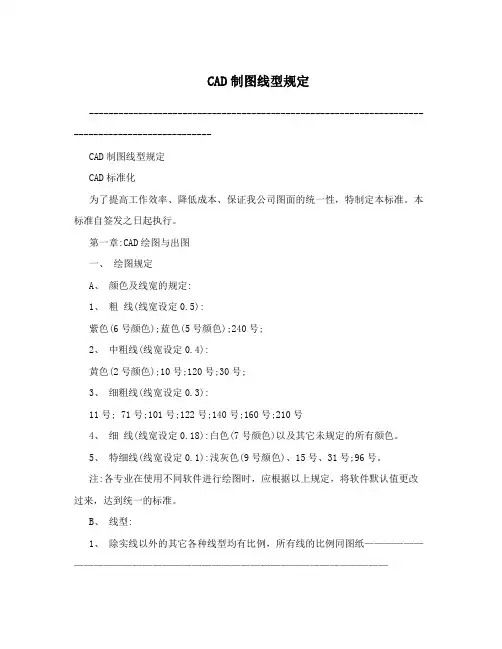

CAD制图线型规定------------------------------------------------------------------------------------------------CAD制图线型规定CAD标准化为了提高工作效率、降低成本、保证我公司图面的统一性，特制定本标准。

本标准自签发之日起执行。

第一章:CAD绘图与出图一、绘图规定A、颜色及线宽的规定:1、粗线(线宽设定0.5):紫色(6号颜色);蓝色(5号颜色);240号;2、中粗线(线宽设定0.4):黄色(2号颜色);10号;120号;30号;3、细粗线(线宽设定0.3):11号; 71号;101号;122号;140号;160号;210号4、细线(线宽设定0.18):白色(7号颜色)以及其它未规定的所有颜色。

5、特细线(线宽设定0.1):浅灰色(9号颜色)、15号、31号;96号。

注:各专业在使用不同软件进行绘图时，应根据以上规定，将软件默认值更改过来，达到统一的标准。

B、线型:1、除实线以外的其它各种线型均有比例，所有线的比例同图纸——————————————————————————————————————------------------------------------------------------------------------------------------------的比例。

2、点划线:轴线、中心线:线型dote，颜色:red。

3、虚线:一般情况下用dash，颜色:180。

4、双点划线:divide，颜色172。

C、图层设定(详附件A)D、字体与字高1、所有字型文件均使用TSSDCHN.SHX字体，文字高宽比例统一为0.7。

2、字体颜色统一为:white。

3、文字式样:图纸文字及所使用的地方必须遵照以下规定式样1:字高2.5，字型:TSSD(图中部的详细尺寸标注、索引、说明、门窗编号、管线直径与型号、设备型号标注、钢筋标注等)式样2:字高3，字型:TSSD(一般性的文字说明及外部尺寸、图形名称傍的比例、建筑详图中的做法、标高坐标标注、)式样3:字高4，字型:TSSD(图中说明。

粗实线用来画可见轮廓线，细实线用来画剖面线、尺寸线和尺寸界线，点划线用来画中心线，双点划线，双点划线用来画中断线、相邻辅助零件的轮廓线，虚线用来画不可见轮廓线。

施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图及水工电工改造图等。

1．3、工作风格 1．3．1本规范为绘图表达的风格的同一，不提倡个人绘图表达风格。

工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清楚、完整、所有图面的表达方式均保持一致。

1．4、依据1．4．1基本依据是GB/T50001-----2001《房屋建筑制图同一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图同一标准》为准。

2．图纸排序2．1 施工图编排顺序：1、图封面2、设计说明3、图纸目录4、装饰施工图（平面图、顶面图、立面图、剖面图、构造节点图、详图）5、给水平面改造施工图，排水平面改造施工图6、电气改造施工图3．字体3．1 图纸字体：除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType 字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx （汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。

3．2 汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和***x或txt.shx。

3．3文字标注均为黑体，图名标注文字高度为：绘图比例×5，所用装饰材料及施工要点均要标示明确，且标示文字高度为：绘图比例×2，图名标注下划线分别为0.4mm粗实线与0.07mm细实线。

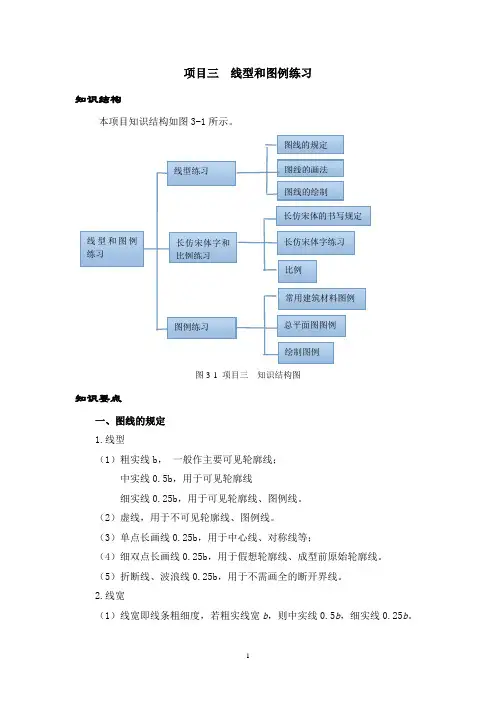

项目三线型和图例练习知识结构本项目知识结构如图3-1所示。

图3-1 项目三知识结构图知识要点一、图线的规定1.线型（1）粗实线b，一般作主要可见轮廓线；中实线0.5b，用于可见轮廓线细实线0.25b，用于可见轮廓线、图例线。

（2）虚线，用于不可见轮廓线、图例线。

（3）单点长画线0.25b，用于中心线、对称线等；（4）细双点长画线0.25b，用于假想轮廓线、成型前原始轮廓线。

（5）折断线、波浪线0.25b，用于不需画全的断开界线。

2.线宽（1）线宽即线条粗细度，若粗实线宽b，则中实线0.5b，细实线0.25b。

（2）基本线宽b，宜从下列线宽系列中选取：0.18mm、0.25mm、0.35mm、0.5mm、0.7mm、1.0mm、1.4mm、2.0mm。

（3）同一幅图纸内，相同比例的图样应选用相同的线宽组合。

二、图线的画法1.在同一图样中，同类图线的宽度应一致。

虚线、单点长画线及双点长画线的线段长度和间隔应各自大致相等。

2.相互平行的图线，其间隙不宜小于粗实线的宽度，其最小距离不得小于0.7 mm。

3. 绘制圆的对称中心线时，圆心应为线段交点。

单点长画线及双点长画线的起止端应是线段而不是点。

4.在较小的图形上绘制单点长画线及双点长画线有困难时，可用细实线代替。

5.形体的轴线、对称中心线、折断线和作为中断线的双点长画线，应超出轮廓线2～5 mm。

6.单点长画线、双点长画线、虚线和其他图线相交时，都应在线段处相交，不应在空隙或点处相交。

7. 当虚线处于实线的延长线上时，实线应画到分界点，而虚线应留有空隙。

8. 图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。

三、图线的绘制1.制图仪器与用品准备准备图纸、绘图板、丁字尺、三角板和其它制图用品。

2.绘制步骤：（1）在绘图版上固定图纸。

（2）在图纸上绘制给定图线例题解析例1：(浙江省2008年高职考试题) 《房屋建筑制图统一标准》GB/T50001-2001规定，相互平行的图线，其间隙不宜小于其中_______线的宽度，且不宜小于0.7mm。

结构施工图线宽及线型的应用
一、线宽组
根据建筑CAD制图标准，在绘制结构施工图时，我们采用的线宽组为：粗线：0.6 中线：0.3 细线：0.18
二、各种线型、线宽的应用
1、粗实线：
螺栓、主钢筋线、结构平面图中的单线结构构件线、钢木支撑及系杆线、图名下划线、剖切线。

2、中实线：
结构平面图中剖到或可见的墙身轮廓线、基础轮廓线、钢、木结构轮廓线、箍筋线、板钢筋线。

3、细实线：
可见的钢筋混凝土构件的轮廓线、尺寸线、标注引出线、标高符号、索引符号。

4、粗虚线：
不可见的钢筋、螺栓线、结构平面图中不可见的单线结构构件线及钢木支撑线。

5、中虚线：
结构平面图中的不可见构件、墙身轮廓线及钢、木构件轮廓线。

6、细虚线：
基础平面图中的管沟轮廓线、不可见的钢筋混凝土构件的轮廓线。

7、粗单点长划线：
柱间支撑、垂直支撑、设备基础轴线图中的中心线。

8、细单点长划线：
中心线、对称线、定位轴线。

9、粗双点长划线：
预应力钢筋线。

10细双点长划线：
原有结构轮廓线。

11、细折断线、波浪线：
断开界线。

结构施工图常用比例
常用构件的代号。

CAD施工图制图标准在建筑设计、室内设计、机械设计等众多领域中，CAD 施工图是将设计理念转化为实际施工的重要依据。

一套清晰、准确、规范的CAD 施工图，不仅能够提高施工效率，保证施工质量，还能减少施工过程中的误解和错误。

为了确保 CAD 施工图的质量和可读性，制定一套统一的制图标准是至关重要的。

一、图纸幅面与格式1、图纸幅面根据实际需要，CAD 施工图通常采用 A0、A1、A2、A3、A4 等标准幅面。

A0 幅面尺寸为 841mm×1189mm，A1 为 594mm×841mm，A2 为 420mm×594mm，A3 为 297mm×420mm，A4 为 210mm×297mm。

2、图框格式图框分为横式和立式两种，应根据图纸的实际使用方向选择。

在图框的周边，应预留足够的装订边，一般为 25mm。

3、标题栏标题栏应位于图纸的右下角，包含项目名称、图纸名称、比例、绘图日期、绘图人员等信息。

二、图层设置1、图层分类根据不同的图形元素，将图层分为建筑结构、家具布置、电气线路、给排水管道等。

每个图层应具有明确的名称和属性，以便于管理和编辑。

2、图层颜色为了提高图纸的可读性，不同的图层应采用不同的颜色。

例如，建筑结构层可以使用白色或灰色，家具布置层可以使用黄色，电气线路层可以使用红色等。

3、图层线型根据图形元素的性质，选择合适的线型。

如实线、虚线、点划线等，并设置相应的线宽。

三、字体与标注1、字体图纸中的文字应使用标准的字体，如宋体、黑体等。

字体大小应根据图纸的比例和内容的重要性进行选择，一般标注文字的高度为 3mm左右，说明文字的高度为 5mm 左右。

2、标注样式标注应包括尺寸标注、文字标注和符号标注等。

尺寸标注应清晰、准确，标注线的箭头应大小适中，尺寸数字应位于标注线的上方或中间。

文字标注应简洁明了，表达清晰。

符号标注应符合相关的标准和规范。

四、图形比例1、常用比例根据实际情况，选择合适的比例，如 1:50、1:100、1:200 等。

施工图出图规范一.基本要求1.每张图纸须编制图名、图号、比例、时间、项目名称。

2.所有项目图纸都要配备图纸目录，卷、册分明。

3.图纸图层层次分明。

请不要直接在特性工具栏里直接修改线型宽度、颜色、比例。

（推荐采用图层统一管理和打印笔刷颜色分类管理，便于出图打印。

请注意出图打印的线型比例因子。

）4.文字高度要规范。

图框与标题栏的比例需一致。

二.图纸幅面1.图纸图幅采用A0、A1、A2、A3四种标准，以A2纸为主。

2.图纸种类图纸宽度（mm）图纸高度(mm) 长边加长尺寸(mm)A0 1189×840 1486 1635 1783 1932A1 841×594 1051 1261 1471 1682A2 594×420 743 891 1041 1189A3 420×297 630 841 1051 1261A4 297×210 主要用于目录、变更、修改等。

三.图纸常用比例1. 常用比例常用比例 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 可用比例 1:3、1:15、1:25、1:30、1:150、1:250、1:300、1:1500平面图、立面图 1：100、 1：150、 1：200、 1：300剖面图 1：50、1：100、 1：150、 1：200放大图 1：2、1：5、1：10、 1：20、 1：25、 1：30、 1：50配件图、构造详图 1：1、 1：2、 1：5、 1：10、 1：15、 1：20、 1：25、1：30、 1：50放大的比例（与实物相同1：1） 2:1、 2.5:1、 4:1、 5:1 、(10×n):1缩小的比例（与实物相同1：1） 1:1.5、1：2、1：2.5、1：3、1：4、1：5、1：10n不按比例图推荐采用1：1（如：工艺流程图、电控系统图）四、线型1.粗线推荐采用0.5mm中线、细线宽度推荐采用0.20mm、0.15mm标注线、点划线、虚线、细实线推荐采用0.15mm注：施工图出图不宜采用0.09mm线型。

建筑专业施工图设计制图统一规定
1、住宅单体平立剖面出图比例1：100，地下室出图比例1：200〔二期〕，墙
身大样及节点大样比例1：20，平面大样及门窗大样比例1：50。

2、单体及地下室平面须在图纸右上角示意总图所在位置。

3、统一文字形式，规定：
图名、标题采用Windows黑体字体，字高900，宽度系数，下横线宽100，长度与文字相等，字线净距200，图纸比例注在横线右侧，下缘与横线齐，字高500。

图签栏内图名字高为450。

设计说明、房间名称等均采用“romans，china〞字体，宽度系数，字高300或250〔可视需要确定〕。

4、统一线型规定：
轴线线型为dote，虚线线型为dash。

5、统一标注形式，规定：
标注形式中尺寸起止符号为粗斜线，标注形式分为两级：
轴号、轴网、外围三道标注尺寸均采用“天正建筑〞软件标准标注形式，即：轴号字体为Complex，外圆直径800。

标注尺寸字体为Simplex，宽度系数，字高300。

建筑内细部尺寸标注字高为250，标注尺寸字体亦为Simplex，宽度系数。

6、统一出图线宽规定(参见施工图图层管理表)：
建筑施工图图层管理统一规定。
