建筑施工图线型及线宽

《CAD施工图规范》CAD施工图规范工程设计中的CAD施工图起着至关重要的作用，它们不仅是建筑物实施的蓝图，更是确保施工质量和安全的基础。

为了确保CAD施工图的准确性和规范性，本文将介绍一些CAD施工图的规范要求及相关注意事项。

一、尺寸标注规范尺寸标注是CAD施工图中必不可少的部分，正确的尺寸标注能够提供准确的尺寸信息，方便施工人员理解和执行。

在进行尺寸标注时，应注意以下规范要求：1. 尺寸标注的文字应清晰可辨，字号应适中，一般不小于3mm；2. 尺寸标注的文字方向应与图形方向一致，避免出现倒置或侧倒的情况；3. 尺寸标注线条应绘制清晰，粗细适中，以与其他图纸内容区分；4. 尺寸标注应避免使用箭头头部过大或过小，以免造成混淆；5. 尺寸标注应尽量集中布置，避免交叉或相互覆盖。

二、线型和线宽规范线型和线宽的规范使用对于准确表达CAD施工图内容非常重要，下面是一些建议：1. 建议使用连续线型来绘制实体边界，使用虚线或点线绘制暗示线；2. 不同线型的使用应简洁明了，避免过于复杂；3. 线宽的选择应根据不同元素和图纸比例进行调整，以确保线条的清晰可见。

三、图层管理规范图层管理对于CAD施工图的绘制和后续修改非常重要，良好的图层管理可以提高效率和准确性。

以下是一些图层管理的规范要求：1. 每个图层应有明确的命名，以准确描述所包含的图形内容；2. 各个图层之间的关系应清晰，不应有重叠或混淆；3. 绘图时，应在正确的图层上进行，避免将图形绘制在错误的图层上；4. 图层的颜色应根据需要进行选择，以便区分不同的元素。

四、字体和文字规范CAD施工图中的文字信息是与尺寸标注一样重要的部分，正确的字体和文字使用可以提高施工图的可读性和准确性。

以下是一些字体和文字的规范要求：1. 字体应具有良好的可读性，常用的字体如宋体、仿宋体、楷体等；2. 字号应根据图纸比例和实际需要进行选择，以确保文字清晰可见；3. 文字的排列应整齐有序，避免出现重叠或错位；4. 注意字体的粗细和倾斜，使其与图形内容相匹配。

国家标准的CAD线型与颜色及图层规定在采用CAD技术绘图时尽量用色彩COLOR控制绘图笔的宽度尽量少用多义线PLINE等有宽度的线以加快图形的显示缩小图形文件。

墙层门窗层家私层字标注层填充层说明文字0.4mm实线0.15mm实线0.20mm实线0.15mm实线0.07mm实线0.15mm实线白色绿色浅蓝色红色浅灰色黄色721绘图文件的命名规则CAD文件的命名应简单、明潦、易记易于交换数据。

设计图纸可按设计工种和图纸目录顺序命名如装饰施工图为Z1、Z2…初步设计加注C如ZC1、ZC2… 电气为E1、E2…初步设计加注C如EC1、EC2… 给排水为S1、S2…初步设计加注C如SC1、SC2… 通风为H1、H2…初步设计加注C如HC1、HC2…等1 施工图编排顺序1、图封面2、设计说明3、图纸目录4、装饰施工图平面图、顶面图、立面图、剖面图、构造节点图、详图5、给水平面改造施工图排水平面改造施工图6、电气改造施工图1 图纸字体除投标及其特殊情况外均应采取以下字体文件尽量不使用TureType 字体以加快图形的显示缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体将其放置在CAD软件的FONTS目录中即可。

Romans.shx西文花体、romand.shx西文花体、bold.shx西文黑体、txt.shx西文单线体、simpelx西文单线体、st64f.shx汉字宋体、ht64f.shx汉字黑体、kt64f.shx汉字楷体、fs64f.shx汉字仿宋、hztxt.shx汉字单线。

32 汉字字型优先考虑采用hztxt.shx和hzst.shx 西文优先考虑romans.shx和simplex或txt.shx。

33文字标注均为黑体图名标注文字高度为绘图比例×5所用装饰材料及施工要点均要标示明确且标示文字高度为绘图比例×2图名标注下划线分别为0.4mm粗实线与0.07mm细实线。

/app/docsearch?fn=&searchType_banner=p&dky=%E6%9C%BA%E6%A 2%B0%E5%88%B6%E5%9B%BE%E5%9B%BD%E5%AE%B6%E6%A0%87%E5%87%86%28 %E4%B8%8B%29AutoCAD制图规范1．关于粗线、细线的说明：0层――黄色――所有粗实线――0.7mm宽1层――白色――细实线――宽度缺省(0.25)2层――绿色――剖面线――宽度缺省(0.25)3层――青色――尺寸线、形位公差――宽度缺省(0.25)4层――红色――中心线――宽度缺省(0.25)，中心线长度不超过实体的3～5mm5层――紫色――边框细线和文字――宽度缺省(0.25)其它特性随层注：每张图对层的定义和层数应一致，否则拼接打印时不同定义之间会干扰2．关于文字、标注的说明字体：system: txt.shx, hzpmk.shx...字号：(1)图名――10mm(2)“技术要求”和单位名称――7mm(3)其它文字(包括“其余”)―― 5mm(4) 尺寸标注――2.5、3.5mm，上下偏差1.8、2.5mm(公差文字高度比0.7)，箭头3.5、5mm，标注样式：LCL(5)形位公差a. 粗糙度总高8mm、11mm(对应文字高2.5mm、3.5mm，对应三角形高3.5mm、5mm)；块定义名称：正向：C080，C040，C160... 反向：CD080，CD040，...b. 同轴度等形位公差：外框高5mm，框内文字2.5mm，或外框高7mm，框内文字高3.5mm；c. 基准符号：圆直径10mm，细线长7mm，粗线0.7mm宽9mm长，圆内文字5mm，块定义名称：JZH以上文字的宽度比例一般均取高度的0.7放大缩小比例：放大比例系列：5，4，2.5，2缩小比例系列：1.5，2，2.5，3，4，5，6，103．关于自定义纸的说明：整卷图纸宽910mm，两个夹纸器间的距离为860mm，A0宽为841mm自定义纸：用户1，A0，860x1200mm，或2张A1旋转后拼接用户2，A1，860x610mm，或2张A2旋转后拼接用户3，2张A3直接拼接，或4张A4直接拼接，860x310mm以上自定义纸的边界均为：上4，下4，左3，右3mm*A0－841x1189mm；A1－594x841mm；A2－420x594mm；A3－297x420mm；A4-210x297mm。

结构施工图线宽及线型的应用
一、线宽组
根据建筑CAD制图标准，在绘制结构施工图时，我们采用的线宽组为：粗线：0.6 中线：0.3 细线：0.18
二、各种线型、线宽的应用
1、粗实线：
螺栓、主钢筋线、结构平面图中的单线结构构件线、钢木支撑及系杆线、图名下划线、剖切线。

2、中实线：
结构平面图中剖到或可见的墙身轮廓线、基础轮廓线、钢、木结构轮廓线、箍筋线、板钢筋线。

3、细实线：
可见的钢筋混凝土构件的轮廓线、尺寸线、标注引出线、标高符号、索引符号。

4、粗虚线：
不可见的钢筋、螺栓线、结构平面图中不可见的单线结构构件线及钢木支撑线。

5、中虚线：
结构平面图中的不可见构件、墙身轮廓线及钢、木构件轮廓线。

6、细虚线：
基础平面图中的管沟轮廓线、不可见的钢筋混凝土构件的轮廓线。

7、粗单点长划线：
柱间支撑、垂直支撑、设备基础轴线图中的中心线。

8、细单点长划线：
中心线、对称线、定位轴线。

9、粗双点长划线：
预应力钢筋线。

10细双点长划线：
原有结构轮廓线。

11、细折断线、波浪线：
断开界线。

结构施工图常用比例
常用构件的代号。

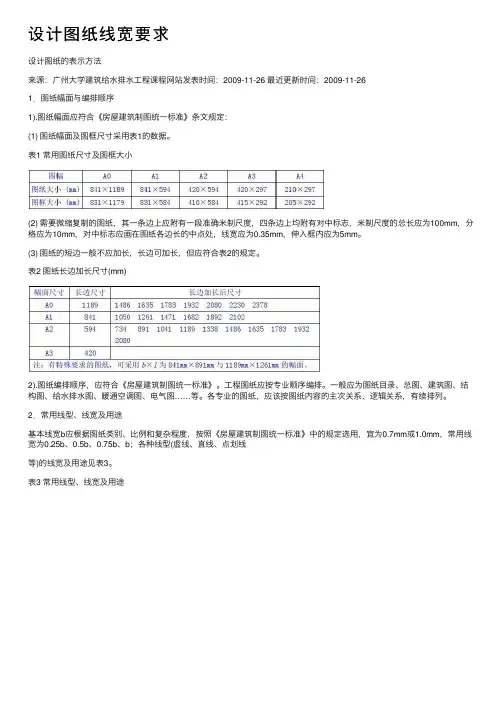

设计图纸线宽要求设计图纸的表⽰⽅法来源：⼴州⼤学建筑给⽔排⽔⼯程课程⽹站发表时间：2009-11-26 最近更新时间：2009-11-261．图纸幅⾯与编排顺序1).图纸幅⾯应符合《房屋建筑制图统⼀标准》条⽂规定：(1) 图纸幅⾯及图框尺⼨采⽤表1的数据。

表1 常⽤图纸尺⼨及图框⼤⼩(2) 需要微缩复制的图纸，其⼀条边上应附有⼀段准确⽶制尺度，四条边上均附有对中标志，⽶制尺度的总长应为100mm，分格应为10mm，对中标志应画在图纸各边长的中点处，线宽应为0.35mm，伸⼊框内应为5mm。

(3) 图纸的短边⼀般不应加长，长边可加长，但应符合表2的规定。

表2 图纸长边加长尺⼨(mm)2).图纸编排顺序，应符合《房屋建筑制图统⼀标准》。

⼯程图纸应按专业顺序编排。

⼀般应为图纸⽬录、总图、建筑图、结构图、给⽔排⽔图、暖通空调图、电⽓图……等。

各专业的图纸，应该按图纸内容的主次关系、逻辑关系，有续排列。

2．常⽤线型、线宽及⽤途基本线宽b应根据图纸类别、⽐例和复杂程度，按照《房屋建筑制图统⼀标准》中的规定选⽤，宜为0.7mm或1.0mm，常⽤线宽为0.25b、0.5b、0.75b、b；各种线型(虚线、直线、点划线等)的线宽及⽤途见表3。

表3 常⽤线型、线宽及⽤途同⼀张图纸内，相同⽐例的各图样，应选⽤相同的线宽组；相互平⾏的图线，其间隙不宜⼩于其中的粗线宽度，且不宜⼩于0.7mm；图线不得与⽂字、数字或符号重叠、混淆，不可避免时，应⾸先保证⽂字等的清晰。

3．⽐例建筑给⽔排⽔制图常⽤的⽐例，宜符合表4的要求。

在管道纵断⾯图中，可根据需要对纵向与横向采⽤不同的组合⽐例；在建筑给排⽔轴测图中，如局部表达有困难时，该处可不按⽐例绘制。

4．字体图纸中所书写的字体、管径的表⽰应符合《房屋建筑制图统⼀标准》GB/T 50001规定。

字体太⼤显得不美观、不协调，字体太⼩则⽆法辨认。

建筑给⽔排⽔⼯程图中，通常数字⾼为3.5mm 或2.5mm；字母字⾼为5mm、3.5mm或2.5mm；说明⽂字及表格中的⽂字⾼为5mm或7mm；图名字⾼为10mm或7mm。

建筑CAD制图各线型及要求粗实线用来画可见轮廓线，细实线用来画剖面线、尺寸线和尺寸界线，点划线用来画中心线，双点划线，双点划线用来画中断线、相邻辅助零件的轮廓线，虚线用来画不可见轮廓线。

施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图及水工电工改造图等。

1．3、工作风格 1．3．1本规范为绘图表达的风格的同一，不提倡个人绘图表达风格。

工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清楚、完整、所有图面的表达方式均保持一致。

1．4、依据1．4．1基本依据是GB/T50001-----2001《房屋建筑制图同一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图同一标准》为准。

2．图纸排序2．1 施工图编排顺序：1、图封面2、设计说明3、图纸目录4、装饰施工图（平面图、顶面图、立面图、剖面图、构造节点图、详图）5、给水平面改造施工图，排水平面改造施工图6、电气改造施工图3．字体3．1 图纸字体：除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType 字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx （汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。

3．2 汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和***x或txt.shx。

3．3文字标注均为黑体，图名标注文字高度为：绘图比例×5，所用装饰材料及施工要点均要标示明确，且标示文字高度为：绘图比例×2，图名标注下划线分别为0.4mm粗实线与0.07mm细实线。

建筑施工图线型及线宽本页仅作为文档页封面，使用时可以删除
This document is for reference only-rar21year.March
建筑施工图线型及线宽
一、粗实线（B）
1、平面图、剖面图中被剖切的主要建筑构造（包括构配件）的轮廓线
2、建筑立面图的外轮廓线
3、建筑构造详图中被剖切的主要部分的轮廓线
4、建筑构配件详图中的构配件的外轮廓线
二、中实线（0、5B）
1、平面图、剖面图中被剖切的次要建筑构造（包括构配件）的轮廓线
2、建筑平面图、立面图、剖面图中建筑构配件的轮廓线
3、建筑构造详图及建筑构配件详图中的一般轮廓线
三、细实线（0、35）
1、小于0、5B的图形线、尺寸线、尺寸界线、图例线、索引符号、标高符
号等
四、中虚线（0、5B）
1、建筑构造及建筑构配件不可见的轮廓线
2、平面图中的起重机轮廓线
3、拟扩建的建筑物的轮廓线
五、细虚线（0、35B）
1、图例线、小于0、5B的不可见轮廓线
六、粗点画线（B）
1、起重机轨道线
七、细点画线（0、35）
1、中心线、对称线、定位轴线
八、折断线（0、35B）
1、不需画全的断开界线
九、波浪线（0、35B）
1、不需画全的断开界线、构造层次的断开界线。

国家标准的CAD线型与颜色及图层规定在采用CAD技术绘图时尽量用色彩COLOR控制绘图笔的宽度尽量少用多义线PLINE等有宽度的线以加快图形的显示缩小图形文件。

墙层门窗层家私层字标注层填充层说明文字0.4mm实线0.15mm实线0.20mm实线0.15mm实线0.07mm实线0.15mm实线白色绿色浅蓝色红色浅灰色黄色721绘图文件的命名规则CAD文件的命名应简单、明潦、易记易于交换数据。

设计图纸可按设计工种和图纸目录顺序命名如装饰施工图为Z1、Z2…初步设计加注C如ZC1、ZC2… 电气为E1、E2…初步设计加注C如EC1、EC2… 给排水为S1、S2…初步设计加注C如SC1、SC2… 通风为H1、H2…初步设计加注C如HC1、HC2…等1 施工图编排顺序1、图封面2、设计说明3、图纸目录4、装饰施工图平面图、顶面图、立面图、剖面图、构造节点图、详图5、给水平面改造施工图排水平面改造施工图6、电气改造施工图1 图纸字体除投标及其特殊情况外均应采取以下字体文件尽量不使用TureType 字体以加快图形的显示缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体将其放置在CAD软件的FONTS目录中即可。

Romans.shx西文花体、romand.shx西文花体、bold.shx西文黑体、txt.shx西文单线体、simpelx西文单线体、st64f.shx汉字宋体、ht64f.shx汉字黑体、kt64f.shx汉字楷体、fs64f.shx汉字仿宋、hztxt.shx汉字单线。

32 汉字字型优先考虑采用hztxt.shx和hzst.shx 西文优先考虑romans.shx和simplex或txt.shx。

33文字标注均为黑体图名标注文字高度为绘图比例×5所用装饰材料及施工要点均要标示明确且标示文字高度为绘图比例×2图名标注下划线分别为0.4mm粗实线与0.07mm细实线。

15．3．1 图纸幅面根据<<房屋建筑制图统一标准>> GBJ1-86中的规定，图纸幅面的规格分为A0，A1，A2，A3，A4共5种，各种幅面的尺寸如表15－4所示。

表15－5幅面及图框尺寸(mm)尺寸代号幅面代号A0A1A2A3A4B X L 841x1189 594x841 420x594 297x420 210x297c 10 5a 25幅面的格式及标题栏，会签栏的位置如图15.11所示，标题栏及会签栏的格式见图15.2、15.13。

15．3．2 图线根据<<房屋建筑制图统一标准>>GBJ1－86中的规定，建筑工程图应按图样的复杂程度与比例选用表15－5中的基本线宽b及线宽组，并按表15－6所示选用线型。

表15－6线宽组线宽比线宽组b 2.0 1.4 1.0 0.7 0.5 0.350.5b 1.0 0.7 0.5 0.35 0.25 0.180.35b 0.7 0.5 0.35 0.25 0.18表15－7建筑图的线型名称线型线宽用途平，剖面图中被剖切的主要建筑构造（包括构配件）的轮廓线。

实线粗b建筑立面图的外轮廓线。

建筑构造详图中被剖切的主要部分的轮廓线。

建筑构配件详图中构配件的外轮廓线。

平，剖面图中被剖切的次要建筑构造（包括构配件）的轮廓线。

中0.5b建筑平，立剖面图中建筑构配件的轮廓线。

建筑构造详图及建筑构配件详图中一般轮廓线小于0.5b的图形线，尺寸线，尺寸界细0.35b限，图例线，索引符号，标高符号等。

建筑构造及建筑配件不可见轮廓线。

名称线型线宽用途平面图中的起重机（吊车）轮廓线。

虚线中0.5b拟扩建的建筑轮廓线。

细0.35b图例线，小于0.5b的不可见轮廓线。

点划线粗 b 起重机（吊车）轨迹线。

细0.35b中心线，对称线，定位轴线。

拆断线0.35b不需画全的断开界线。

波浪线0.35b不需画全的断开界线。

构造层次的断开界线。

注意地平线的线宽可用1.4b。

1.铅笔上一般都标有一些字母，它们是软硬的代号，H表示硬，B 表示软，H或B前面的数字越大，表示越硬或越软。

绘制工程图时，常用H打底稿,用HB、B来加深。

2.圆规是画圆及圆弧的工具。

分规是用来量取尺寸和分割线段的工具。

3.比例尺是用来按一定比例量取长度的专用量尺。

它上面刻有不同的比例，绘图时将实际尺寸按选定比例在相应的尺面上量取即可。

（均以米为单位）（比例尺的大小是比值的大小）例如要用1：100在图纸上画出3300mm长的线段，只要在比例尺的1：100的尺面上，找到3.3m，那么尺面上从0到3.3m的一段长度，就是在图纸上需要画的线段长。

4.图幅是指绘图时采用的图纸幅面，图框是指绘图范围的界线。

为使图纸整齐，便于装订和保管，国标中规定了图纸的幅面尺寸。

A0A1A2A3A4 b×l841×1189594×841420×594297×420210×297c105a255.长边为l，宽边为b，a为装订边，另外三个边为c，随图幅大小而变化6.会签栏和标题栏7.图线粗实线：可见轮廓线，剖面图中被剖着部分的轮廓线，结构图中的钢筋线、建筑物或构筑物的外轮廓线、剖切线、地面线、详图标志的圆圈、图纸的图框线等。

中实线：可见轮廓线，剖面图中未被剖着但仍能看到而需要画出的轮廓线、标注尺寸的尺寸起止45度短划等。

幅面代号尺寸代号细实线：尺寸界线、尺寸线、材料的图例线、索引标志的圆圈、引出线、标高符号线、重合断面的轮廓线、较小图形中的中心线等。

名称线型线宽一般用途实线粗b主要可见轮廓线中0.5b可见轮廓线细0.25b可见轮廓线、图例线虚线粗b见各有关专业制图标准中0.5b不可见轮廓线细0.25b不可见轮廓线、图例线单点长画线粗b见各有关专业制图标准中0.5b见各有关专业制图标准细0.25b中心线、对称线等双点长画线粗b见各有关专业制图标准中0.5b见各有关专业制图标准细0.25b假想轮廓线、成型前原始轮廓线折断线0.25b断开界线波浪线0.25b断开界线8.例等情况从国家标准规定的下列字高系列中选用：2.5，3.5，5，7，10，14，20mm。
