三相异步电动机正反转控制线路电路分析及教学三相异步电动机正反转控制线路是电机拖动课程教学中的核心部分,也是学生中级维修电工技能鉴定考核中必考知识技能之一,是学生学习后续课程,学习电路故障排除的基础。
而接触器联锁、按钮联锁及双重联锁正反转这三种联锁控制线路又是控制线路中最基础、最常用的控制电路。
为了更合理、完善地完成三种联锁电路的教学,本文对这三种联锁电路的地位作用、电路组成、工作原理、联系及区别进行了详细的分析,并且给出了便于学生理解和掌握的教学思路。
1、三种正反转控制线路的地位和作用接触器、按钮、双重联锁这三种联锁线路是三相异步电动机正反转控制电路中很重要的控制线路,是通过将接触器、按钮的一个常闭触点串联在另外一个接触器线圈的回路里,起到防止出现正反转接触器同时吸合造成电路短路的作用。
2、电路组成三种电路均由电源隔离开关QS;交流接触器KM1、KM2;热继电器FR;熔断器FU1、FU2,启动按钮SB2、SB3;停止按钮SB1及电动机M组成。
电路中各个元件的文字符号、图形表示、工作原理、实物的触点等,是学习电路工作原理的基础。
3、工作原理图图一接触器联锁正反转控制线路图二按钮联锁正反转控制线路4、工作原理分析(1)接触器联锁正反转控制线路的工作原理(图一)A、正转控制:按下正转按钮SB2→接触器KM1线圈得电→KM1主触头闭合,KM1的自锁触头闭合→电动机自锁正转。
同时,KM1联锁触头断开,对KM2联锁。
B、反转控制:按下反转按钮SB3→接触器KM2线圈得电→KM2主触头闭合,KM2的自锁触头闭合→电动机自锁正转。
同时,KM2联锁触头断开,对KM1联锁。
C、停止控制:按下停止按钮SB1,KM2线圈断电,KM2主触头断开,同时KM2自锁触点也断开,电机反转停止。
KM1常闭触点闭合,为正转做好准备。
图三双重联锁正反转控制线路(2)按钮联锁正反转控制线路的工作原理(图二)A、正转控制:按下正转按钮SB2→SB2常闭触头先分断,对KM2联锁,SB2常开触头后闭合→接触器KM1线圈得电→KM1主触头闭合,KM1的自锁触头闭合→电动机自锁正转。
三相异步电动机正反转控制电路实验报告示例文章篇一:《三相异步电动机正反转控制电路实验报告》嗨,大家好!今天我要和大家分享一下我们做的三相异步电动机正反转控制电路实验,这可太有趣啦!一、实验目的我们为啥要做这个实验呢?那就是要搞清楚三相异步电动机正反转是怎么控制的呀。
就像我们想要知道一辆汽车怎么向前开又怎么向后倒一样,电动机的正反转在好多地方都特别重要呢。
比如说,工厂里的一些机器,有时候需要正转来加工东西,有时候又得反转来调整或者做其他操作。
要是不搞明白这个控制电路,就像你想让玩具车跑起来,却不知道怎么控制方向一样,那可不行!二、实验器材做这个实验,我们得有好多东西才行。
首先就是三相异步电动机啦,这可是主角呢!它就像一个大力士,只要电路一通,就能呼呼地转起来。
然后还有接触器,这东西可神奇啦,就像是电动机的指挥官。
还有按钮,这就是我们给电动机下命令的小工具,按一下,就像跟电动机说“嘿,你该正转啦”或者“你快反转吧”。
还有熔断器呢,这就像是电动机的小保镖,如果电流太大,它就会“挺身而出”,把电路切断,保护电动机不被烧坏。
这就好比你出门的时候,有个保镖在你身边,要是有危险,保镖就会保护你一样。
三、实验步骤1. 连接电路刚开始连接电路的时候,我可紧张啦。
我和我的小伙伴们小心翼翼的,就像在给一个超级精密的机器人组装零件一样。
我们先把电动机的三根线按照电路图接好,这时候我就在想,要是接错了会不会电动机就“发脾气”不转了呢?然后再把接触器也接上去,那些线就像小辫子一样,得一根一根地梳理好,接到正确的地方。
我们一边接,一边互相提醒,“这个线是不是应该接这儿呀?”“你看,这个接头是不是没拧紧呀?”就像一群小蚂蚁在齐心协力地建造自己的小窝一样。
2. 检查电路接好电路后,可不能马上就通电呀,就像你出门前要检查一下自己的东西有没有带齐一样。
我们得仔仔细细地检查电路,看看有没有线接错了,有没有接头没接好。
这时候我的心跳得可快啦,就怕有什么问题。
三相异步电动机的接触器联锁正反转控制线路分析概述:接触器联锁正反转控制是三相异步电动机常见的控制方式之一,它通过联锁控制线路确保了正反转操作的正确性和安全性。
本文将详细介绍接触器联锁正反转控制线路的构成及工作原理。
一、接触器联锁控制线路的构成接触器联锁控制线路主要由接触器、继电器和辅助元件组成。
1.接触器接触器是控制线路中最关键的元件之一,它起到了控制电动机正反转的作用。
接触器上有三组主触点,用来实现电动机的正反转。
2.继电器继电器是接触器控制线路中的辅助元件,它的作用是放大信号和实现多次通断。
在接触器控制线路中,继电器发挥着重要的作用,可以有效地控制电动机的正反转。
3.辅助元件在接触器联锁正反转控制线路中,还需要使用一些辅助元件来确保控制的可靠性和安全性。
如热继电器、过载保护器、按钮开关等。
二、接触器联锁控制线路的工作原理接触器联锁控制线路的工作原理是通过联锁电路来实现电机的正反转。
1.正转工作原理(1)按下正转按钮,K1线圈通电,K1闭合,K1的NC触点打开,K1的NO触点闭合,通电,电机正转。
(2)电流通过K1的NO触点,继电器KM1的线圈通电,KM1闭合,KM1的NO触点闭合,继电器KM1的线圈通电,电机正转。
(3)电机正转过程中,K1保持闭合,继电器KM1保持闭合,电机一直正转。
2.反转工作原理(1)按下反转按钮,K2线圈通电,K2闭合,K2的NC触点打开,K2的NO触点闭合,通电,电机反转。
(2)电流通过K2的NO触点,继电器KM2的线圈通电,KM2闭合,KM2的NO触点闭合,继电器KM2的线圈通电,电机反转。
(3)电机反转过程中,K2保持闭合,继电器KM2保持闭合,电机一直反转。
3.可靠性和安全性保护在接触器联锁正反转控制线路中,采取了一些措施来确保其可靠性和安全性。
如热继电器和过载保护器的使用,可以在电机过载时切断电源,避免电机损坏。
按钮开关可以及时停止电机运行,保证操作的及时性。
这个三相异步电动机正反转控制电路图可以用来控制一个三相异步电
动机运行的方向。
整个电路的灵活性和稳定性都很强,通常用于机床
或叉车的驱动系统。
主要组件有接线端子TB1到TB3,K1接触器,T1模块,R1、R2电阻器和LED指示灯等组件。
电路图中K1和T1共同构成联结控制模块,它可以根据信号源的状态
来将电源引入被控目标(异步电动机),控制三相异步电动机的运行
方向。
当信号源给出预期的命令后,K1接触器将根据T1模块的输入
状态,来决定通电供应的电源线,从而控制三相异步电动机的正反转。
R1和R2作为负载电阻,保护电机,当T1开关控制器打开时,接线端子接入电源及负载,使电机顺时针转动;当T1开关控制器关闭时,接线端子接入电源及负载,使电机逆时针转动。
此外,电路图还配置了LED指示灯,这样就可以判断电机的运行方向,便于操作者直观地查看。
总而言之,本文分析了三相异步电动机正反转控制电路图的工作原理
以及相关组件的功能,得出的结论是,三相异步电动机正反转控制电
路图具有稳定性强、灵活性高、操作简单和性能稳定等优点,可作为
机床和叉车等设备的优质驱动系统。
三相异步电动机正反转控制线路1.课题引入:(1)接触器联锁正反转控制线路的优点是工作安全可靠,缺点是操作不便。
因为电动机从正转变为反转时,必须先按下停止按钮后,才能按反转启动按钮,否则由于接触器的联锁作用,不能实现反转。
按钮联锁控制线路的缺点是容易产生电源两相短路故障。
例如:当正转接触器KMl发生主触头熔焊或被杂物卡住等故障时,即使KMl线圈失电,主触头也分断不开,这时若直接按下反转按钮SB2,KM2得电动作,触头闭合,必然造成电源两相短路故障。
所以采用此线路工作有一定的不安全隐患。
因此在实际工作中,经常采用的是按钮、接触器双重联锁的正反转控制线路。
按钮联锁控制线路原理图接触器联锁控制线路原理图(2)双重联锁控制线路的工作原理:1)双重联锁的定义:第一重是交流接触器常闭触头与对方的线圈相串联而构成的联锁。
另一重是复合按钮的常闭触头串联在对方的电路中而构成的联锁。
2)工作原理分析: 先合上电源开关QS :正转控制按下SB1SB1 常闭触头先分断对KM2联锁(切断反转控制电路)SB1常开触头后闭合线圈得电KM1自锁触头闭合自锁KM1主触头闭合KM1联锁触头分断对KM2联锁(切断反转控制电路)电动机M 启动连续正转11反转控制按下SB2SB2常闭触头先分断KM1线圈失电KM1自锁触头分断解除自锁KM1主触头分断电动机M 失电KM1联锁触头恢复闭合KM2线圈得电SB2常开触头后闭合KM2自锁触头闭合自锁KM2主触头闭合KM2联锁触头分断对KM1联锁(切断正转控制电路)若要停止,按下停止按钮SB3,整个控制电路失电,主触头分断,电动机 M 失电停转.电动机M 启动连续反转2233双重联锁控制线路原理图(3)双重联锁控制线路的自检步骤:安装完毕的控制线路板,必须经过认真检查以后,才允许通电试车,以防止错接、漏接造成不能正常运转或短路事故的发生。
1)按电路图或接线图从电源端开始,逐段核对接线及接线端子处线号是否正确,有无漏接、错接之处。
摘要生产机械往往要求运动部件可以实现正反两个方向的起动,这就要求拖动电动机能作正、反向旋转。
由电机原理可知,改变电动机三相电源的相序,就能改变电动机的转向。
本文设计系统的控制是采用PLC的编程语言——梯形图,梯形语言是在可编程控制器中的应用最广的语言,因为它在继电器的基础上加进了许多功能,使用灵活的指令,使逻辑关系清晰直观,编程容易,可读性强,所实现的功能也大大超过传统的继电器控制电路,可编程控制器是一种数字运算操作的电子系统,它是专为在恶劣工业环境下应用而设计,它采用可编程序的存储器,用来在内部存储执行逻辑运算,顺序控制,定时,计数和算术等操作的指令,并采用数字式,模拟式的输入和输出,控制各种的机械或生产过程。
关键词:三相异步电动机;PLC;可编程控制;梯形图目录摘要 (I)引言 (1)1PLC基础的知识 (2)1.1关于PLC的定义 (2)1.2PLC的工作原理 (2)1.3PLC的应用领域 (3)1.4PLC的发展趋势 (4)2三相异步电动机的PLC控制 (5)2.1三相异步电动机正反转控制电路的特点 (5)2.1.1三相异步电动机正反转控制电路的主控制电路 (5)2.1.2按钮接触器联锁的正反转控制电路特点及应用分析 (5)2.2交流接触器的正反转自动控制线路工作过程 (6)2.3PLC的选择 (7)2.4三相异步电动机使用PLC控制优点 (7)2.5输入输出定义 (7)2.6输入输出接线图 (8)参考文献 (10)引言电动机的正反转控制大量应用于工业生产当中,而快速准确安全的控制更能够保证生产的安全可靠和产品的品质。
PLC控制三相异步电动机实现正反转,其运行性能更好,且在满足上述需要的前提下还可节省各种材料。
生产中许多机械设备往往要求运动部件能向正反两个方向运动。
如机床工作台的前进与后退起重机的上升与下降等,这些生产机械要求电动机能实现正反转控制。

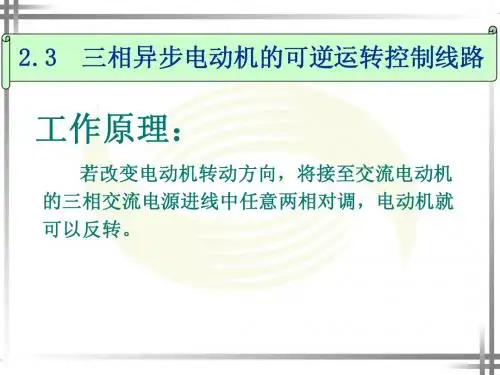

改变通入电动机定子绕组的三相电源相序,即把接入电动机的三相电源进线中的任意两根对调,电动机即可反转。
