电器系统电气系统一、电源、发动机起动及点火系统汽车电气的关键部分是电源系统、发动机起动系统及发动机点火系统。
这三大系统构成了汽车行使的必要条件,它们是汽车电气最早发展的三大系统。
(一)电源系统汽车电源系统由蓄电池和发电机及调节器组成。
汽车上用电设备所需要的电能是由蓄电池和发电机这两个电气部件供给的。
它们用来保证汽车在任何时候都能起动。
在汽车行驶期间要为用电设备提供足够的电能；在发动机停止运转时,要为车的用电设备提供电能；在发动机起动及发动机点火时也要提供所需的电能。
1.蓄电池l)作用：蓄电池也是靠内部的化学反应来储存电能和向外输出电能的电器部件。
在汽车上它是和发电机并联工作的。
·汽车在低速行驶时,发电机所输出的电能不能满足车上用电设备的需要,这时需由蓄电池和发电机共同供给电能。
·汽车虽然高速行驶,但由于车上同时使用的用电设备较多,所需电能的总和超过了发电机的发电能力,这时也需由蓄电池和发电机共同供给电能。
汽车电源系统的动态特性取决于：蓄电池和发电机的容量和工作温度；用电设备的负荷种类及大小；发动机的转速以及电机与发动机的速比选择。
2)规格：12V,63Ah。
3)特点：它在短时间内可输出几百安培(A)的大电流,以满足发动机起动时起动机所需要的大电流。
在低温条件下一般起动机的工作电流可达200-600A。
4)结构：蓄电池由容器、极板、隔板及电解液等组成。
容器内设有单格,单格内装入极板、隔板、电解液,从而构成一个单格蓄电池。
输出电压是2V。
汽车上用的蓄电池多数在容器中分6个单格,其输出电压是12V。
5)维护：·定期检查蓄电池液面高度,蓄电池电解液液压能浸没极板,缺液时,及时补充蒸馏水,液面高度应以高于极板10-15mm为宜。
·保持蓄电池外壳干燥、清洁,避免产生漏电现象。
·应该保持端子和接头接触良好,接头和端子保持清洁且夹紧,严禁敲击端头。
·保持蓄电池盖的透气孔清洁畅通。
PDF 文件使用 "pdfFactory Pro" 试用版本创建 M11维修手册（1.6标准型电路图部分）编制：审核：日期PDF 文件使用 "pdfFactory Pro" 试用版本创建目录第一章读图说明一、主要线束插接件定义 (4)二、车身搭铁点定义1、搭铁点定义 (8)2、各搭铁点及主要模块分布 (18)三、电路中主要符号说明 (19)四、电路图辅助说明1、电源及搭铁线说明 (19)2、线路颜色和线路标注 (20)五、保险丝定义1、保险丝和继电器编号 (20)2、前BCM的保险说明 (20)3、正极保险丝盒和连接 (21)六、前仓保险丝和继电器盒内部电路图 (22)七、前舱电器盒布局 (23)八、仪表电器盒原理 (24)第二章原理图一、充电启动系统 (25)二、发动机电喷系统 (26)三、照明系统、转向灯、制动灯 (27)四、前BCM电源和音响系统 (28)五、门窗系统、后BCM电源、喇叭 (29)六、雨刮系统、后风挡除霜、电动后视镜 (30)七、空调系统、点烟器、后备电源 (31)八、ABS+EBD系统 (32)九、气囊、安全带预张紧器 (33)十、组合仪表、辅助仪表 (34)十一、数据通讯系统 (36)第三章线束图一﹑M11-3724030DA仪表线束总成 (37)二、M11-3724030BA仪表线束总成插件针脚说明 (38)三﹑M11-3724050DA室内地板线束总成 (51)四﹑M11-3724050DA室内地板线束总成插件针脚说明 (53)五﹑M11 1.6标准型发动机电喷线束总成（M11-3724180CA） (62)六﹑M11 1.6标准型发动机电喷线束总成（M11-3724180CA）插件针脚说明 (64)七﹑前舱线束（M11-3724010DA） (67)八、前舱线束（M11-3724010DA）插件针脚说明 (68)九、空调线束（HA VC总成自带线束）线束图 (73)十、空调线束插件针脚说明 (74)十一、四门线束1、左前门线束（M11—3724070）线束图和插件针脚说明 (77)2、右前门线束（M11—3724080）线束图和插件针脚说明 (80)2PDF 文件使用 "pdfFactory Pro" 试用版本创建3、左后门线束（M11—3724510）线束图和插件针脚说明 (82)4、右后门线束（M11—3724520）线束图和插件针脚说明 (83)十二、顶蓬线束（M11—3724370DA）线束图和插件针脚说明 (84)十三、行李箱线束（M11-37240120）线束图插件针脚说明 (85)十四、启动机正极线束、电瓶负极、线束搭铁线束 (85)3PDF 文件使用 "pdfFactory Pro" 试用版本创建4第一章 读图说明一、主要线束插接件定义1、相关定义说明插接件针脚端：完整插接件一般有两端构成，我们这里将带针脚的一端定义为插接件针脚端。
M11维修手册（电路图部分）目录第一章读图说明 (4)一、主要线束插接件定义 (4)二、车身搭铁点定义 (10)1、搭铁点定义 (10)2、各搭铁点及主要模块分布 (12)3、搭铁点图片 (13)3.1、发动机线束搭铁点 (13)3.2、前仓线束搭铁点 (14)3.3、室内地板线束搭铁点 (15)3.4、仪表线束搭铁点 (20)3.5、空调线束搭铁点 (21)3.6、负极线束搭铁点 (21)3.7、搭铁线束搭铁点 (22)三、电路中主要符号说明 (22)四、电路图辅助说明 (23)1、电源及搭铁线说明 (23)2、线路颜色和线路标注 (23)3、主要控制器定义 (23)五、保险丝定义 (24)1、保险丝和继电器编号 (24)2、保险丝和继电器位置及功能说明 (24)2.1、前仓保险丝和继电器盒 (24)2.2、仪表保险丝盒 (29)2.3、正极保险丝盒保险丝 (30)3、保险丝和继电器盒内部电路图 (33)第二章电路控制原理图 (37)一、起动、充电系统 (37)二、发动机电喷系统 (38)三、灯光系统 (39)四、门窗系统（不防夹） (40)五、门窗系统（防夹） (41)六、门锁系统 (42)七、雨刮系统 (43)八、外后视镜、后风挡加热系统 (44)九、喇叭系统、倒车雷达系统 (45)十、空调系统 (46)十一、组合仪表和辅助仪表 (47)十二、CAN网络 (48)十三、音响和天窗系统 (49)十四、ABS系统和座椅电动调整和加热系统 (50)十五、主要控制模块针脚定义 (51)1、ECU针脚定义 (51)2、前BCM针脚定义 (52)3、后BCM针脚定义 (53)4、仪表针脚定义 (54)5、ABS模块针脚定义 (55)6、空调控制模块针脚定义 (55)7、收音机、DVD、导航系统控制模块针脚定义 (56)第三章线束图 (57)一、左前门线束 (57)（一）、线束图 (57)（二）、插件针脚说明 (58)二、右前门线束 (63)（一）、线束图 (63)（二）、插件针脚说明 (64)三、左后门线束（M11—3724510） (68)（一）、线束图 (68)（二）、插件针脚说明 (68)四、右后门线束（M11—3724520） (69)（一）、线束图 (69)（二）、插件针脚说明 (69)五、发动机线束（M11—3724180） (71)（一）、线束图 (71)（二）、插件针脚说明 (72)六、空调线束（HA VC总成自带线束） (77)（一）、线束图 (77)（二）、线插针脚说明 (78)七、前仓线束（M11—3724010） (81)（一）、线束图 (81)（二）、线插针脚说明 (82)八、行李箱线束（M11—3724120） (84)（一）、线束图 (84)（二）、线插针脚说明 (84)九、洗涤喷嘴加热线束（M11—3724550） (85)（一）、线束图 (85)（二）、线插针脚说明 (85)十、顶蓬线束（M11—3724370） (86)（一）、线束图 (86)（二）、线插针脚说明 (86)十一、仪表线束（M11—3724030BA） (88)（一)、线束图 (88)（二）、线插针脚说明 (89)十二、室内线束（M11—3724050BA） (102)（一）、线束图 (103)（二）、线插针脚说明 (104)第一章 读图说明一、主要线束插接件定义1、相关定义说明插接件针脚端：完整插接件一般有两端构成，我们这里将带针脚的一端定义为插接件针脚端。

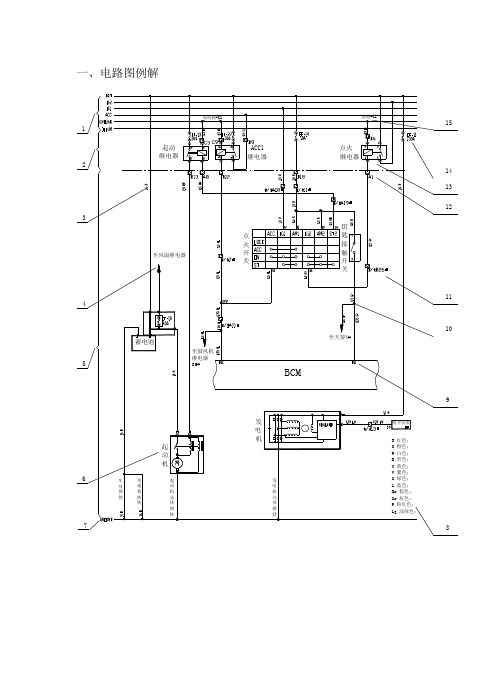

一、电路图例解1：电源及搭铁线说明(参照前舱电器盒与室内电器盒电路图)定义 走向BAT 来自蓄电池---à前舱保险丝盒内部BA TIGN2来自点火开关6号端子---à室/仪B26号端子---à点火继电器1号控制---à点火继电器5号执行输出到各用电器。
IGN1 来自点火开关2号端子---à仪/室A18号端子---à室内电器盒内部。
ACC来自点火开关3号端子---à仪/发7号端子---àACC1继电器85号控制---àACC1继电器87号执行输出到各用电器。
GROUD 用做车身搭铁，此线在实际线束中并不存在。
ILLUM经BCM D11号端子输出，为夜光照明电源线。
2：在电路图上，这个区域内的保险丝与继电器都在前舱电器盒上。
3：表示导线规格和颜色。
线路颜色含义：B ：黑色 P ：粉红色W ：白色 Br ：棕色R ：红色 Gr ：灰色G ：绿色 O ：橙色L ：蓝色 Y ：黄色V ：紫色 Lg ：浅绿色线路标注含义导线横截面积，单位：平方毫米。
主颜色副颜色4： 至某元件：表示该处与某元件的某个针脚相连。
例如：至鼓风机继电器86#指的是该处与鼓风机继电器86#相连。
5：在电路图上，这个区域内的保险与继电器都在室内电器盒上（个别的除外，将另作说明）。
例如RF-03指的是室内电器盒上的3号保险。
6：该处表示元器件的名称。
7：GROUD ：搭铁线，包括发动机搭铁，变速箱搭铁及车身搭铁。
此线在实际线束中并不存在。
8：该处是导线颜色的详细说明。
9：该处表示元件的针脚号。
10：该处为一节点。
表示几条线在此处汇为一条线。
11：表示线束与线束之间连接的插件端子。
例如：室/仪B3#第3个端子室内线束和仪表线束连接的B插件这个表示：室内线束和仪表线束B插件第3个端子，要注意视图方向。
12：表示前舱电器盒上的插件端子。
例如A1表示前舱电器盒A插件1号端子。
一、电路图例解1：电源及搭铁线说明(参照前舱电器盒与室内电器盒电路图)定义 走向BAT 来自蓄电池---à前舱保险丝盒内部BA TIGN2来自点火开关6号端子---à室/仪B26号端子---à点火继电器1号控制---à点火继电器5号执行输出到各用电器。
IGN1 来自点火开关2号端子---à仪/室A18号端子---à室内电器盒内部。
ACC来自点火开关3号端子---à仪/发7号端子---àACC1继电器85号控制---àACC1继电器87号执行输出到各用电器。
GROUD 用做车身搭铁，此线在实际线束中并不存在。
ILLUM经BCM D11号端子输出，为夜光照明电源线。
2：在电路图上，这个区域内的保险丝与继电器都在前舱电器盒上。
3：表示导线规格和颜色。
线路颜色含义：B ：黑色 P ：粉红色W ：白色 Br ：棕色R ：红色 Gr ：灰色G ：绿色 O ：橙色L ：蓝色 Y ：黄色V ：紫色 Lg ：浅绿色线路标注含义导线横截面积，单位：平方毫米。
主颜色副颜色4： 至某元件：表示该处与某元件的某个针脚相连。
例如：至鼓风机继电器86#指的是该处与鼓风机继电器86#相连。
5：在电路图上，这个区域内的保险与继电器都在室内电器盒上（个别的除外，将另作说明）。
例如RF-03指的是室内电器盒上的3号保险。
6：该处表示元器件的名称。
7：GROUD ：搭铁线，包括发动机搭铁，变速箱搭铁及车身搭铁。
此线在实际线束中并不存在。
8：该处是导线颜色的详细说明。
9：该处表示元件的针脚号。
10：该处为一节点。
表示几条线在此处汇为一条线。
11：表示线束与线束之间连接的插件端子。
例如：室/仪B3#第3个端子室内线束和仪表线束连接的B插件这个表示：室内线束和仪表线束B插件第3个端子，要注意视图方向。
12：表示前舱电器盒上的插件端子。
例如A1表示前舱电器盒A插件1号端子。
