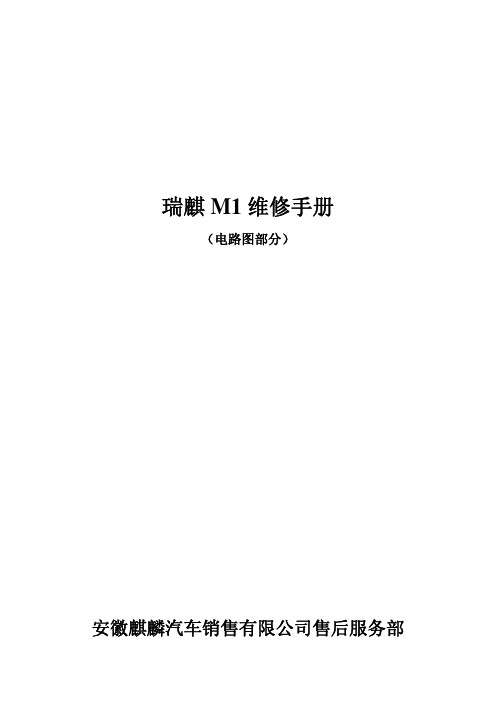

瑞麒M1 维修手册（电路图部分）安徽麒麟汽车销售有限公司售后服务部目录第一章读图说明..........................................................................................................................................4 一、主要线束插接件定义.......................................................................................................................... 4 1、相关定义说明.................................................................................................................................... 4 2、主要线束的插接件.......................................................................................................................... 5 3、电路原理图插件定义解释................................................................................................................ 7 二、车身搭铁点定义.................................................................................................................................. 8 1、搭铁点定义. (8)2、各搭铁点及主要模块分布.............................................................................................................. 18 三、电路中主要符号说明........................................................................................................................ 19 四、电路图辅助说明................................................................................................................................ 19 1、电源及搭铁线说明参照前舱电器盒与仪表保险丝盒电路图.................................................... 19 2、线路颜色和线路标注...................................................................................................................... 20 五、保险丝定义........................................................................................................................................20 1、保险丝和继电器编号...................................................................................................................... 20 2、总保险丝盒和连接.......................................................................................................................... 21 六、前舱电器盒布局.. (22)七、仪表电器盒布局............................................................................................................................... 23第二章原理图.......................................................................................................................................... .. 24 一、起动、充电系统.. (24)二、灯光.......................................................................................................................................... .......... 25 三、喇叭、点烟器、天窗........................................................................................................................ 26 四、灯光.......................................................................................................................................... .......... 27 五、BCM ...................................................................................................................................... ............. 28 六、组合仪表.......................................................................................................................................... .. 29 七、后视镜、雨刮 (30)八、音响、倒车雷达 (31)九、安全气囊.......................................................................................................................................... .. 32 十、ABS ....................................................................................................................................... ............. 33 十一、空调.......................................................................................................................................... ...... 34 十二、ECU、防盗 (35)十三、ECU ....................................................................................................................................... ......... 36第三章线束图.......................................................................................................................................... .. 37 一、仪表线束总成（S18-3724030）....................................................................................................... 37 二、仪表线束总成（S18-3724030）插件针脚说明............................................................................... 38 三、室内地板线束总成（S18-3724050）............................................................................................... 47 四、室内地板线束总成（S18-3724050）插件针脚说明....................................................................... 48 五、发动机电喷线束总成（S18-3724180）........................................................................................... 57 六、发动机电喷线束总成（S18-3724180）插件针脚说明................................................................... 58 七、前舱线束图（S18-3724010） (61)八、前舱线束（S18-3724010）插件针脚说明....................................................................................... 62 2九、ECU 线束图（S18-3724840） (66)十、ECU 线束针脚定义........................................................................................................................... 67十一、四门线束........................................................................................................................................75 1、左前门线束（S18-3724070）线束图和插件针脚说明................................................................. 75 2、右前门线束（S18-3724080）线束图和插件针脚说明................................................................. 78 3、后门线束（S18-3724090）线束图和插件针脚说明 (80)4、右后门线束（S18—3724520）线束图和插件针脚说明.............................................................. 81十二、安全气囊线束图............................................................................................................................ 83十三、安全气囊线束针脚定义................................................................................................................ 84十四、顶棚线束（S18-3724370）........................................................................................................... 86十五、后背门线束（S18-3724160）....................................................................................................... 87十六、电瓶负极线束S18-3724040 ........................................................................................................ 88十七、除霜正极线束（S12-3724530）................................................................................................... 89十八、除霜负极线束（S12-3724540）................................................................................................... 90 3 第一章读图说明一、主要线束插接件定义1、相关定义说明插接件针脚端：完整插接件一般有两端构成，我们这里将带针脚的一端定义为插接件针脚端。
自动变速箱09L从2005年款起适用说明：信息，关于♦继电器位置分配和保险丝位置分配♦多脚插头连接♦控制单元和继电器♦接地连接⇒ 安装位置在一览图中！信息，关于♦故障查询程序⇒ 引导型故障查询✱ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色T17c -17芯白色插头连接，排水槽电控箱左侧接线板85-发动机舱导线束中的接地连接1131-发动机舱导线束中的接地连接2646-前围板接地点2B273-主导线束中的正极连接（15）B277-主导线束中的正极连接1（15a ）D101-发动机舱导线束中的连接1✱-3.2l 发动机，发动机标识字母AUK ✱✱-4.2l 发动机，发动机标识字母BAT✱✱✱-3.0l 柴油发动机，发动机标识字母BMK 、BNG #-驾驶员侧杂物箱后面的9座继电器托架##-排水槽电控箱左侧继电器座1516171819202122232425262728518ws =白色sw =黑色ro =红色br =棕色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =桔黄色T46a -46芯插头连接，左CAN 分离插头D84-发动机舱导线束中的连接（自动变速箱）E26-Motronic 导线束中选档杆锁的连接•-CAN 总线（数据导线）✱-3.2l 发动机，发动机标识字母AUK ✱✱-4.2l 发动机，发动机标识字母BAT✱✱✱-3.0l 柴油发动机，发动机标识字母BMK 、BNGws=白色sw=黑色ro=红色br=棕色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=桔黄色T16c-16芯黑色插头连接，在自动变速箱控制单元上T17c-17芯白色插头连接，排水槽电控箱左侧接线板373-主导线束中的接地连接8。
瑞麒M1维修手册（电路图部分）安徽麒麟汽车销售有限公司售后服务部目 录第一章 读图说明 (4)一、主要线束插接件定义 (4)1、相关定义说明 (4)2、主要线束的插接件 (5)3、电路原理图插件定义解释 (7)二、车身搭铁点定义 (8)1、搭铁点定义 (8)2、各搭铁点及主要模块分布 (18)三、电路中主要符号说明 (19)四、电路图辅助说明 (19)1、电源及搭铁线说明(参照前舱电器盒与仪表保险丝盒电路图) (19)2、线路颜色和线路标注 (20)五、保险丝定义 (20)1、保险丝和继电器编号 (20)2、总保险丝盒和连接 (21)六、前舱电器盒布局 (22)七、仪表电器盒布局 (23)第二章原理图 (24)一、起动、充电系统 (24)二、灯光 (25)三、喇叭、点烟器、天窗 (26)四、灯光 (27)五、BCM (28)六、组合仪表 (29)七、后视镜、雨刮 (30)八、音响、倒车雷达 (31)九、安全气囊 (32)十、ABS (33)十一、空调 (34)十二、ECU、防盗 (35)十三、ECU (36)第三章 线束图 (37)一﹑仪表线束总成（S18-3724030） (37)二、仪表线束总成（S18-3724030）插件针脚说明 (38)三﹑室内地板线束总成（S18-3724050） (47)四﹑室内地板线束总成（S18-3724050）插件针脚说明 (48)五﹑发动机电喷线束总成（S18-3724180） (57)六﹑发动机电喷线束总成（S18-3724180）插件针脚说明 (58)七﹑前舱线束图（S18-3724010） (61)八、前舱线束（S18-3724010）插件针脚说明 (62)九、ECU线束图（S18-3724840） (66)十、ECU线束针脚定义 (67)十一、四门线束 (75)1、左前门线束（S18-3724070）线束图和插件针脚说明 (75)2、右前门线束（S18-3724080）线束图和插件针脚说明 (78)3、后门线束（S18-3724090）线束图和插件针脚说明 (80)4、右后门线束（S18—3724520）线束图和插件针脚说明 (81)十二、安全气囊线束图 (83)十三、安全气囊线束针脚定义 (84)十四、顶棚线束（S18-3724370） (86)十五、后背门线束（S18-3724160） (87)十六、电瓶负极线束(S18-3724040) (88)十七、除霜正极线束（S12-3724530） (89)十八、除霜负极线束（S12-3724540） (90)第一章 读图说明一、主要线束插接件定义1、相关定义说明插接件针脚端：完整插接件一般有两端构成，我们这里将带针脚的一端定义为插接件针脚端。
预热继电器电路图宝典欧Ⅱ汽油机ECU电路ECU端子说明江铃智能型玻璃系统江铃宝典车不仅配备了电动玻璃升降器，而且在此基础上进一步增加功能，开发了智能型玻璃系统，使车主感觉更加方便，更加人性化智能型玻璃系统在电动玻璃系统基础上增加一主控盒智能型玻璃系统功能•点动功能：左前门具备点动功能,即当点火钥匙为ON或ACC状态下，正常按压（按压时间在1S 内）车门玻璃上升或下降开关后撤消按压开关动作，则车门玻璃会自动上升到顶部或下降至底部后自动停止，若按压时间连续超过1S的时间，则撤消按压动作后，车门玻璃会立即停止。
•四门玻璃自动关闭：装有电动玻璃升降器的汽车，有时会因车主的疏忽，而使几个甚至四个门玻璃均未升起到顶，安装了电动窗控制器后，可使未升起的玻璃自动升起到顶，可以帮助车主减少损失。
电动车窗电路电动车窗电路中控系统零件描述主控盒：中控主机是遥控电动中央门锁控制系统的核心，其接受遥控器遥控信息，经CPU解碼程序，解出遥控信息，根据不同遥控信息，遥控中控主机输出口产生相应信息，去施行相应功能。
控制其形成声、光、电信息，反映在汽车功能为：上锁、开锁、寻车、静音解除、光电寻车等功能。
门启动器：门启动器是中控门锁的主要执行机构，接收由中控主机发送的开锁、闭锁电信号后带动机械锁进行开锁、闭锁动作；司机门门锁作动器设计内置微动开关控制装置，可检知司机门锁启动器动作状态，并将信息反馈到主机，中控主机依此信号控制其它三边门锁启动器动作使之状态与司机门锁启动器保持一致。
无线遥控器：遥控器有四个按键：上锁键、开锁键、寻车键和静音解除键。
遥控器上红色指示灯用于显示使用状态。
遥控器外形精致、美观，并配有便携钥匙扣。
方便车主携带使用！中控系统功能描述遥控功能：a键：上锁键。
按下a键设定，则车门自动上锁，方向灯闪一下，示意车门已上锁，中控主机进入防盗状态制。
※当任一车门未关妥时，车门自动上锁,则方向灯闪三下以警示车门未关妥b键：解锁键。
威麟V5维修手册（底盘部分）安徽麒麟汽车销售有限公司售后服务部目录第一章制动系统 (4)一、系统检修参数 (4)1、制动盘面检查 (4)2、制动盘厚度检查 (4)3、制动盘跳动量检查 (4)4、制动摩擦片厚度检查 (4)二、前制动器和制动钳的拆装和检修 (5)1、系统结构图 (5)2、准备工作 (6)3、注意事项 (6)4、拆卸步骤 (6)5、安装步骤 (10)三、后制动器的拆装与检修 (11)1、系统结构图 (11)2、准备工作 (11)3、注意事项 (11)4、拆卸步骤 (12)5、安装步骤 (13)四、手制动拉线的调整与更换 (14)1、系统组成图 (14)2、准备工作 (14)3、注意事项 (14)4、拆装步骤 (14)4.1、后手制动拉线的拆卸 (14)4.2、手制动操纵机构和手制动前拉线的拆卸 (16)4.3、安装步骤 (17)4.4、手制动拉线的调整 (17)五、ABS系统、制动主缸以及真空助力器的拆装与检修 (18)1、系统组成图 (18)2、准备工作 (18)3、注意事项 (18)4、拆装步骤 (19)4.1、ABS总成的拆卸 (19)4.2、制动总泵的拆卸 (21)4.3、真空助力器的拆卸 (21)4.4安装步骤 (22)4.5制动系统的排气 (22)第二章悬挂系统及四轮定位的调整 (23)一、前桥及悬挂的拆装与检修 (23)1、系统结构图 (23)2、准备工作 (24)3、注意事项 (24)4、拆装步骤 (24)4.1、减震器总成的拆卸 (24)4.2、控制臂总成的拆卸 (25)4.3、前桥总成的拆卸 (26)5、安装步骤 (29)二、后桥及悬挂的拆装与检修 (30)1、系统结构图 (30)2、准备工作 (31)3、注意事项 (31)4、拆装步骤 (31)4.1、减震器总成的拆卸 (31)4.2、后桥总成的拆卸 (33)5、安装步骤 (33)三、四轮定位的调整 (33)1、前轮前束的调整 (33)2、前轮外倾角的调整 (34)3、主销后倾角和内倾角的调整 (34)4、后轮定位参数的调整 (34)四、轮胎的安装及气压调整 (35)1、装配气门嘴 (35)2、装配轮胎 (35)3、轮胎充气 (35)4、安装车轮及轮胎总成 (35)5、车轮螺母紧固方法 (35)6、装饰罩的安装 (35)第三章、转向系统的拆装与检修 (36)一、转向机的拆装 (36)1、系统组成图 (36)2、准备工作 (36)3、注意事项 (37)4、拆装步骤 (37)5、安装步骤 (38)二、转向柱管的拆装 (38)1、系统组成图 (38)2、准备工作 (38)3、注意事项 (38)4、拆卸步骤 (39)5、安装步骤 (41)三、转向器间隙的调整 (42)四、动力转向系的调整 (42)第一章制动系统一、系统检修参数1、制动盘面检查制动盘摩擦面要平整，不得有明显凹沟，否则要予以更换。
