板式换热器选型计算书目录1、目录 12、选型公式 23、选型实例一（水－水） 34、选型实例二（汽－水） 45、选型实例三（油－水） 56、选型实例四（麦芽汁－水） 67、附表一（空调采暖，水－水）78、附表二（空调采暖，汽－水）89、附表三（卫生热水，水－水）910、附表四（卫生热水，汽－水）1011、附表五（散热片采暖，水－水）1112、附表六（散热片采暖，汽－水）12板式换热器选型计算1、选型公式a 、热负荷计算公式：Q=cm Δt其中：Q=热负荷（kcal/h ）、c —介质比热（Kcal/ Kg.℃）、m —介质质量流量（Kg/h ）、Δt —介质进出口温差（℃）（注：m 、Δt 、c 为同侧参数） ※水的比热为1.0 Kcal/ Kg.℃ b 、换热面积计算公式：A=Q/K.Δt m其中：A —换热面积（m 2）、K —传热系数（Kcal/ m 2.℃） Δt m —对数平均温差注：Ｋ值按经验取值（流速越大，Ｋ值越大。
水侧板间流速一般在0.2～0.8m/s 时可按上表取值，汽侧板间流速一般在15m/s 以内时可按上表取值）Δt max -ΔtminT1 Δt max Δt minΔt max 为（T1-T2’）和（T1’-T2Δt min 为（T1-T2’）和（T1’-T2）之较小值 T2’ T1’c 、板间流速计算公式：qT2A S n其中V —板间流速（m/s ）、q----体积流量（注意单位转换，m 3/h – m 3/s ）、 A S —单通道截面积（具体见下表）、n —流道数2、板式换热器整机技术参数表： LΔV计压力1.0Mpa、垫片材质EPDM、总换热面积为9 m2 板式换热器。
注：以上选型计算方法适用于本公司生产的板式换热器。
选型实例一（卫生热水用：水-水）1、使用参数一次水进水温度：90℃一次水流量：50m3/h一次水出水温度：70℃二次水进水温度：10℃二次水流量：20m3/h二次水出水温度：60℃2、热负荷Q=cmΔt=1×50×1000×（90-70）=1,000,000Kcal/h3、初选换热面积平均温差Δtm=（70-10）-（90-60）/ ln(70-10)/(90-60)=43.3℃传热系数取K=3000K cal/h·℃面积A=Q/K.Δtm=1,000,000/3000×43.3=7.7m2取设计余量17%（如介质比较洁净不易结垢，设计余量可偏小些。
板式换热器选型计算书板式换热器选型计算1、选型公式a 、 热负荷计算公式：Q=cm K t其中：Q=热负荷（kcal/h ）、c —介质比热（Kcal/ Kg. °C）、m —介质质量流量（Kg/h ）、△ t —介质进出口温差（C ）（注：m △ t 、c 为同侧参数） ※水的比热为1.0 Kcal/ Kg. Cb 、 换热面积计算公式：A=Q/K. △ t m其中：A —换热面积（吊）、K —传热系数（Kcal/ m 2. C ）△ t m —对数平均温差K 值表:介质水一水蒸汽-水蒸汽--油 冷水一油油一油空气一油K2500〜45001300~2000700〜900500〜700175〜35025 〜58注：K 值按经验取值（流速越大，K 值越大。
水侧板间流速一般在 0.2〜0.8m/s 时可按上表取值，汽侧板间流速一般在15m/s 以内时可按上表取值）1、 目录2、 选型公式3、 选型实例一（水—水）4、 选型实例二（汽—水）5、 选型实例三（油—水）6、 选型实例四（麦芽汁—水）7、 附表一（空调采暖，水—水） 8附表二（空调采暖，汽—水） 9、 附表三（卫生热水，水一水） 10、 附表四（卫生热水，汽一水）2 3 4 510 11 12△ t max △ t min△ t max 为(T1-T2')和(T1' -T2 )之较大值 Ln△ t min 为（T1-T2'）和（T1' -T2 ）之较小值C 、板间流速计算公式： V =qA s n T2 T2' T1'3 3其中V —板间流速（m/s ）、q----体积流量（注意单位转换，m/h - m /s ）、 设-备参数型号 BR0.05 BR0.1 BR0.25 BR0.3 BR0.35 BR0.5 BR0.7 BR1.0 BR1.35最高使用压力Mpa 2.5使用温度范围r -19~200装机最大换热面积 5 15 30 65 80 120 220 350 500 最大流量m/h 10 25 40 120 150 250 430 650 1730 标准接口法兰DN25406580100125150 250 350 单板换热面积m 0.051 0.109 0.238 0.308 0.375 0.55 0.71 1.00 1.35 平均流道截面积m0.000494 0.000656 0.00098 0.00118 0.00119 0.001691 0.002035 0.0286 0.004 设备参考质量Kg 87 290 485 870 980 1800 280037007200A —单通道截面积（具体见下表）、n —流道数2、板式换热器整机技术参数表： 型号说明：BR0.3-1.0-9-E 表示波形为人字形、单板公称换热面积 0.3m 2、设计压力1.0Mpa 、垫片材质EPDM 总换热面积为9 m 2板式换热器 注：以上选型计算方法适用于本公司生产的板式换热器。
板式换热器选型计算书目录1、目录 12、选型公式 23、选型实例一（水－水） 34、选型实例二（汽－水） 45、选型实例三（油－水） 56、选型实例四（麦芽汁－水） 67、附表一（空调采暖，水－水）78、附表二（空调采暖，汽－水）89、附表三（卫生热水，水－水）910、附表四（卫生热水，汽－水）1011、附表五（散热片采暖，水－水）1112、附表六（散热片采暖，汽－水）12板式换热器选型计算1、选型公式a 、热负荷计算公式：Q=cm Δt 其中：Q=热负荷（kcal/h ）、c —介质比热（Kcal/ Kg.℃）、m —介质质量流量（Kg/h ）、Δt —介质进出口温差（℃）（注：m 、Δt 、c 为同侧参数） ※水的比热为1.0 Kcal/ Kg.℃b 、换热面积计算公式：A=Q/K.Δt m其中：A —换热面积（m 2）、K —传热系数（Kcal/ m 2.℃） Δt m —对数平均温差注：Ｋ值按经验取值（流速越大，Ｋ值越大。
水侧板间流速一般在0.2～0.8m/s 时可按上表取值，汽侧板间流速一般在15m/s 以内时可按上表取值）Δt max -Δt min T1Δt maxΔt minΔt max 为（T1-T2’）和（T1’-T2）之较大值Δt min 为（T1-T2’）和（T1’-T2）之较小值 T2’ T1’c 、板间流速计算公式：T2其中V —板间流速（m/s ）、q----体积流量（注意单位转换，m 3/h – m 3/s ）、 A S —单通道截面积（具体见下表）、n —流道数2、板式换热器整机技术参数表： 计压力1.0Mpa 、垫片材质EPDM 、总换热面积为9 m 2 板式换热器。
注：以上选型计算方法适用于本公司生产的板式换热器。
选型实例一（卫生热水用：水-水）LnΔt m =1、使用参数一次水进水温度：90℃一次水流量：50m3/h一次水出水温度：70℃二次水进水温度：10℃二次水流量：20m3/h二次水出水温度：60℃2、热负荷Q=cmΔt=1×50×1000×（90-70）=1,000,000Kcal/h3、初选换热面积平均温差Δtm=（70-10）-（90-60）/ ln(70-10)/(90-60)=43.3℃传热系数取K=3000K cal/h·℃面积A=Q/K.Δtm=1,000,000/3000×43.3=7.7m2取设计余量17%（如介质比较洁净不易结垢，设计余量可偏小些。
目录1、目录 12、选型公式 23、选型实例一（水－水） 34、选型实例二（汽－水） 45、选型实例三（油－水） 56、选型实例四（麦芽汁－水） 67、附表一（空调采暖，水－水）78、附表二（空调采暖，汽－水）89、附表三（卫生热水，水－水）910、附表四（卫生热水，汽－水）1011、附表五（散热片采暖，水－水）1112、附表六（散热片采暖，汽－水）12板式换热器选型计算1、选型公式a 、热负荷计算公式：Q=cm Δt 其中：Q=热负荷（kcal/h ）、c —介质比热（Kcal/ Kg.℃）、m —介质质量流量（Kg/h ）、Δt —介质进出口温差（℃）（注：m 、Δt 、c 为同侧参数） ※水的比热为1.0 Kcal/ Kg.℃b 、换热面积计算公式：A=Q/K.Δt m其中：A —换热面积（m 2）、K —传热系数（Kcal/ m 2.℃） Δt m —对数平均温差 K 值表：介质 水—水 蒸汽-水 蒸汽--油 冷水—油 油—油空气—油K2500～4500 1300~2000 700～900 500～700 175～350 25～58注：Ｋ值按经验取值（流速越大，Ｋ值越大。
水侧板间流速一般在0.2～0.8m/s 时可按上表取值，汽侧板间流速一般在15m/s 以内时可按上表取值）Δt max -Δt min T1Δt maxΔt min Δt max 为（T1-T2’）和（T1’-T2）之较大值 Δt min 为（T1-T2’）和（T1’-T2）之较小值 T2’ T1’c 、板间流速计算公式：q T2A S n其中V —板间流速（m/s ）、q----体积流量（注意单位转换，m 3/h – m 3/s ）、 A S —单通道截面积（具体见下表）、n —流道数2、板式换热器整机技术参数表：BR0.05 BR0.1 BR0.25 BR0.3 BR0.35 BR0.5 BR0.7 BR1.0 BR1.35最高使用压力Mpa 2.5 使用温度范围℃ -19~200装机最大换热面积 5 15 30 65 80 120 220 350 500 最大流量m 3/h 10 25 40 120 150 250 430 650 1730 标准接口法兰DN 25 40 65 80 100 125 150 250 350 单板换热面积m2 0.0510.109 0.238 0.3080.3750.550.71 1.00 1.35 平均流道截面积m20.000494 0.0006560.000980.00118 0.00119 0.0016910.0020350.02860.004LnΔt m = V=型 号设 备 参 数设备参考质量Kg 87 290 485 870 980 1800 2800 3700 7200 型号说明：BR0.3-1.0-9-E表示波形为人字形、单板公称换热面积0.3m2 、设计压力1.0Mpa、垫片材质EPDM、总换热面积为9 m2 板式换热器。

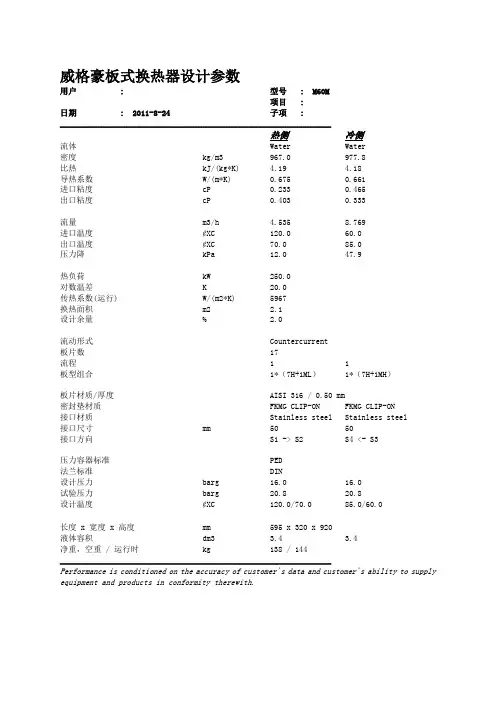

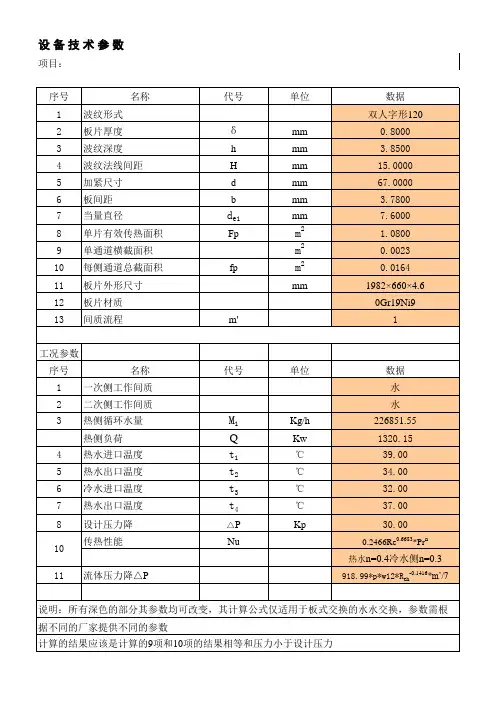

威格豪板式换热器设计参数用户: 型号: M60M项目:日期: 2011-8-24子项:_________________________________________________________________热侧冷侧流体Water Water密度kg/m3 967.0 977.8比热kJ/(kg*K) 4.19 4.18导热系数W/(m*K) 0.675 0.661进口粘度cP 0.233 0.465出口粘度cP 0.403 0.333流量m3/h 4.535 8.769进口温度¢XC120.0 60.0出口温度¢XC70.0 85.0压力降kPa 12.0 47.9热负荷kW 250.0对数温差K 20.0传热系数(运行) W/(m2*K) 5967换热面积m2 2.1设计余量% 2.0流动形式Countercurrent板片数17流程 1 1板型组合1*（7H+1ML）1*（7H+1MH）板片材质/厚度AISI 316 / 0.50 mm密封垫材质FKMG CLIP-ON FKMG CLIP-ON接口材质Stainless steel Stainless steel接口尺寸mm 50 50接口方向S1 -> S2 S4 <- S3压力容器标准PED法兰标准DIN设计压力barg 16.0 16.0试验压力barg 20.8 20.8设计温度¢XC120.0/70.0 85.0/60.0长度 x 宽度 x 高度mm 595 x 320 x 920液体容积dm3 3.4 3.4净重，空重 / 运行时kg 138 / 144_________________________________________________________________Performance is conditioned on the accuracy of customer's data and customer's ability to supply equipment and products in conformity therewith.。

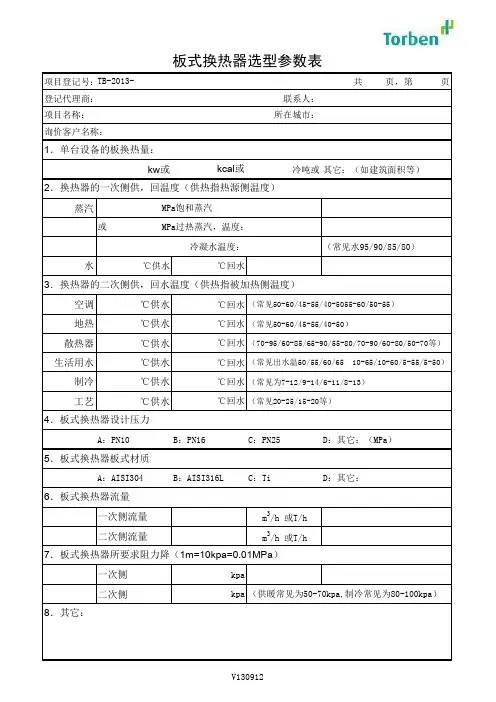

选择板式换热器要注意以下三个事项
1、板式换热器板型的选择板片型式或波纹式应根据换热场合的实际需要而定。
对流量大允许压降小的情况，应选用阻力小的板型，反之选用阻力大的板型。
根据流体压力和温度的情况，确定选择可拆卸式，还是钎焊式。
确定板型时不宜选择单板面积太小的板片，以免板片数量过多，板间流速偏小，传热系数过低，对较大的换热器更应注意这个问题。
艾瑞德每种规格的板片，均具有至少两个板型，采用热混合技术，可以综合换热器的传热和压降，使其运行在最佳工作点。
内旁通，双流道技术和不等流通截面积装配为两侧介质流量相差较大的工况提供了完美的解决方案。
ARD艾瑞德板式换热器（江阴）有限公司板式换热器有AB系列、AM系列、AL系列、AP系列、AS系列等几大系列百余种板型。
各种型号都有深波纹、浅波纹、大角度、小角度等，完全确保满足不同用户的需要，特殊工况可按用户需要专门设计制造。
2、流程和流道的选择流程指板式换热器内一种介质同一流动方向的一组并联流道，而流道指板式换热器内，相邻两板片组成的介质流动通道。
一般情况下，将若干个流道按并联或串联的费那个是连接起来，以形成冷、热介质通道的不同组合。
流程组合形式应根据换热和流体阻力计算，在满足工艺条件要求下确定。
尽量使冷、热水流道内的对流换热系数相等或接近，从而得到最佳的传热效果。
因为在传热表面两侧对流换热系数相等或接近时传热系数获得较大值。
虽然板式换热器各板间流速不等，但在换热和流体阻力计算时，仍以平均流速进行计算。
由于“U”形单流程的接管都固定在压紧板上，拆装方便。
3、压降校核在板式换热器的设计选型使，一般对压降有一定的要求，所以应对其进行校核。
如果校核压降超过允许压降，需重新进行设计选型计算，直到满足工艺要求为止。
