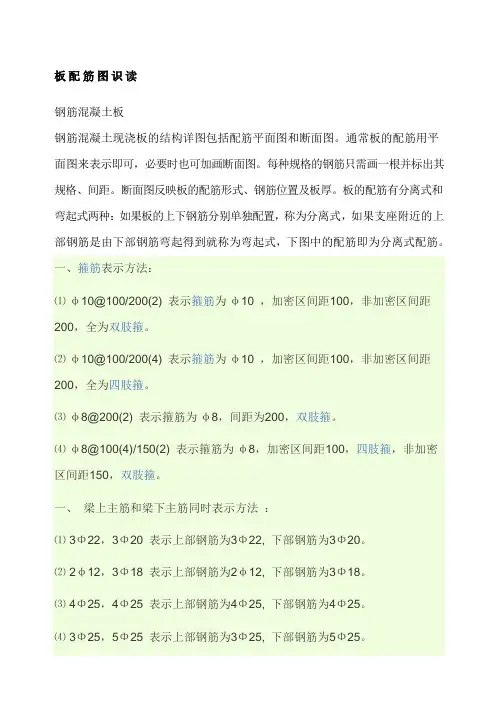

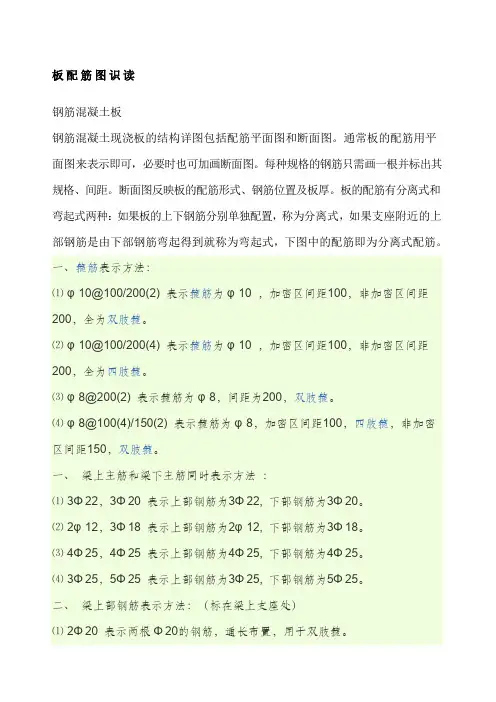

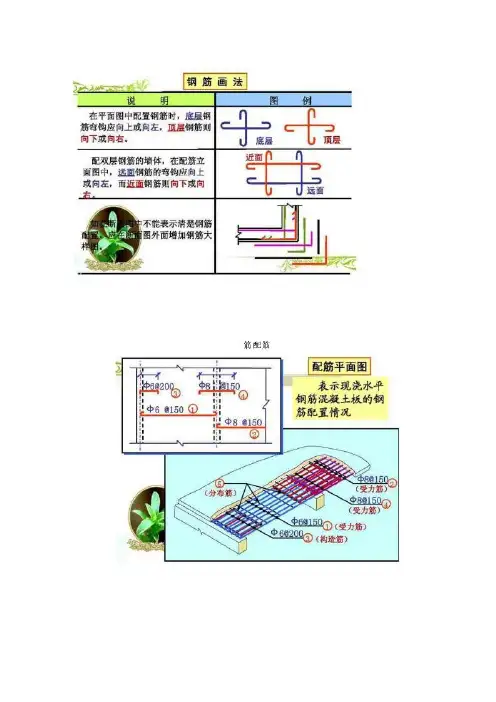

板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可,必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种:如果板的上下钢筋分别单独配置,称为分离式,如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式,下图中的配筋即为分离式配筋。
一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。

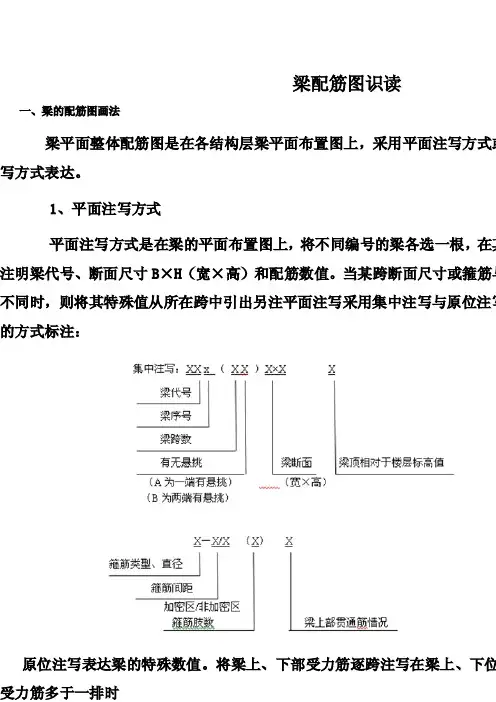

梁配筋图识读一、梁的配筋图画法梁平面整体配筋图是在各结构层梁平面布置图上,采用平面注写方式或写方式表达。
1、平面注写方式平面注写方式是在梁的平面布置图上,将不同编号的梁各选一根,在其注明梁代号、断面尺寸B×H(宽×高)和配筋数值。
当某跨断面尺寸或箍筋与不同时,则将其特殊值从所在跨中引出另注平面注写采用集中注写与原位注写的方式标注:原位注写表达梁的特殊数值。
将梁上、下部受力筋逐跨注写在梁上、下位受力筋多于一排时,用斜线“/”将各排纵筋自上而下分开。
如下图表达了在轴线上梁的情况,引出线部分为集中标注。
KL2(300×650为2号框架梁,有两跨,一端有悬挑、梁断面300×650;φ8-100/20 2φ25表明此梁箍筋是φ8间距200,加密区间距100,2φ25表示在梁上部贯通25mm的钢筋2根;(-0.100)表示梁顶相对于楼层标高24.950低0.100m,在轴②轴之间梁下部中间段6φ252/4为该跨梁下部配筋,上一排纵筋为2φ25,下筋为4φ25全部伸入支座。
在①轴处梁上部注写的2φ25+2φ22,表示梁支座上根纵筋,2φ25放在角部,2φ22放在中部。
当梁支座两边的上部纵筋相同时,一边标注配筋值,另一边省略不注,如②轴梁上端所示。
当集中注写的数值中(或几项)数值不适用于某跨或某悬挑部分时,则按其不同数值原位注写在该悬挑部分处,施工时,按原位标注的数值优先选用。
如③轴右侧悬挑梁部分,注φ8-100,表示悬挑部分的箍筋通长都为φ8间距100的两肢箍。
梁支座上部纵筋的长度根据梁的不同编号类型,按标准中的相关规定是将断面号直接画在平面梁配筋图上,断面详图画在本图或其它图上。
写方式既可以单独使用,也可与平面注写方式结合使用,如在梁密集区,采用写方式可使图面清晰。
下图为平面注写和截面注写结合使用的图例。
图中吊筋直接画在平面图梁上,用引线注明总配筋值,如L3中吊筋2φ18。
板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可,必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种:如果板的上下钢筋分别单独配置,称为分离式,如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式,下图中的配筋即为分离式配筋。
一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可,必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种:如果板的上下钢筋分别单独配置,称为分离式,如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式,下图中的配筋即为分离式配筋。
一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
框架梁配筋图、板配筋图识读(2012-06-14 16:52)
分享到: 0
标签:框架梁配筋图、板配筋图分类:工程识图
看下图学习框架梁配筋图识读方法
(图89框梁配筋图)
平面图表示梁的配筋,如KL1300X650 Φ6-100/200(4)4Φ25,表示一号框架梁共有6跨,截面尺寸为300mmX650mm,通长筋上下均为4根HRB335级直径为25mm的钢筋,箍筋为HPB235级直径为6mm、加密区间距为100mm,非加密区为200mm。
剖面图表示出梁的截面尺寸。
腰筋与拉筋:当腹板高大于等于450mm时,应在梁的两侧沿梁高每隔不大于200mm处,各设一根直径不小于10mm的腰筋,并用拉筋联系,拉筋间距一般取箍筋的2倍。
如2-2中2Φ14 Φ8-400表示腰筋为2Φ14,拉筋为Φ8-400。
图90框架梁截面图)
板配筋图识读
看下图学习板配筋图识读方法
(图91板配筋图)
图中上铁共有5种不同类型,下铁随板跨配置不同直径及间距的钢筋,如1、2轴跨间板后h为100mm,下铁沿纵向为HPB235级直径为8mm、间距为200mm的钢筋,横向为HPB235级直径为10mm、间距为100mm的钢筋;分布筋均为HPB235级直径为6mm、间距为250mm 的钢筋。
钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可,必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种:如果板的上下钢筋分别单独配置,称为分离式,如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式,下图中的配筋即为分离式配筋。
一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可,必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种:如果板的上下钢筋分别单独配置,称为分离式,如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式,下图中的配筋即为分离式配筋。
一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可,必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种:如果板的上下钢筋分别单独配置,称为分离式,如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式,下图中的配筋即为分离式配筋。
一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
板配筋图识读钢筋混凝土板钢筋混凝土现浇板的构造详图包含配筋平面图和断面图.平日板的配筋用平面图来暗示即可,须要时也可加画断面图.每种规格的钢筋只需画一根并标出其规格.间距.断面图反应板的配筋情势.钢筋地位及板厚.板的配筋有分别式和弯起式两种:假如板的高低钢筋分别单独设置装备摆设,称为分别式,假如支座邻近的上部钢筋是由下部钢筋弯起得到就称为弯起式,下图中的配筋即为分别式配筋.一.箍筋暗示办法:⑴φ10@100/200(2) 暗示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍.⑵φ10@100/200(4) 暗示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍.⑶φ8@200(2) 暗示箍筋为φ8,间距为200,双肢箍.⑷φ8@100(4)/150(2) 暗示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍.一. 梁上主筋和梁下主筋同时暗示办法:⑴ 3Φ22,3Φ20 暗示上部钢筋为3Φ22, 下部钢筋为3Φ20.⑵ 2φ12,3Φ18 暗示上部钢筋为2φ12, 下部钢筋为3Φ18.⑶ 4Φ25,4Φ25 暗示上部钢筋为4Φ25, 下部钢筋为4Φ25.⑷ 3Φ25,5Φ25 暗示上部钢筋为3Φ25, 下部钢筋为5Φ25.二. 梁上部钢筋暗示办法:(标在梁上支座处)⑴ 2Φ20 暗示两根Φ20的钢筋,通长安插,用于双肢箍.⑵ 2Φ22+(4Φ12)暗示2Φ22 为通长,4φ12架立筋,用于六肢箍.⑶ 6Φ25 4/2 暗示上部钢筋上排为4Φ25,下排为2Φ25.⑷ 2Φ22+ 2Φ22 暗示只有一排钢筋,两根在角部,两根在中部,平均安插.三. 梁腰中钢筋暗示办法:⑴ G2φ12 暗示梁两侧的构造钢筋,每侧一根φ12.⑵ G4Φ14 暗示梁两侧的构造钢筋,每侧两根Φ14.⑶ N2Φ22 暗示梁两侧的抗扭钢筋,每侧一根Φ22.⑷ N4Φ18 暗示梁两侧的抗扭钢筋,每侧两根Φ18.四. 梁下部钢筋暗示办法:(标在梁的下部)⑴ 4Φ25 暗示只有一排主筋,4Φ25 全体伸入支座内.⑵ 6Φ25 2/4 暗示有两排钢筋,上排筋为2Φ25,下排筋4Φ25.⑶ 6Φ25 (-2 )/4 暗示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全体伸入支座.⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 暗示有两排筋,上排筋为5根.2Φ25伸入支座,3Φ22,不伸入支座.下排筋5Φ25,通长安插.五. 标注示例:KL7(3)300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18(-0.100)4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25□———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL7(3) 300×700 暗示框架梁7,有三跨,断面宽300,高700.Y500×250 暗示梁下加腋,宽500,高250.N4Φ18 暗示梁腰中抗扭钢筋.φ10@100/200(2) 2Φ25 暗示箍筋和架立筋.-0.100 暗示梁上皮标高.钢筋混凝土粘结锚固才能可以由四种门路得到:①钢筋与混凝土接触面上化学吸附感化力,也称胶结力.②混凝土压缩,将钢筋紧紧握固而产生摩擦力.③钢筋概况凹凸不服与混凝土之间产生的机械咬合感化,也称咬合力.④钢筋端部加弯钩.弯折或在锚固区焊短钢筋.焊角钢来供给锚固才能.为了呵护钢筋.防腐化.防火以及增强钢筋与混凝土的粘结力,在构件中的钢筋外面要留有呵护层(图3.3.3).根据钢筋混凝土构造设计规范划定,梁.柱的呵护层最小厚度为25mm,板和墙的呵护层厚度为10~15mm.正筋就是正弯矩筋,简略的说,就是对于受弯构件来说,如梁板等,下部受拉的部位的钢筋,对于持续梁板,一般就在跨中, 同理,负筋一般在支座处(上部受拉)通长钢筋就是指在所标的区段内通长设置,直径可以不雷同,可以采取搭接衔接情势,包管梁各个部位的这个部分钢筋都能施展其抗拉强度,并且两头应按受拉锚固的钢筋贯通筋是指贯串于构件(如梁)全部长度的钢筋,中央既不弯起也不中止,当钢筋过长时可以搭接或焊接,但不转变直径.贯通筋既可所以受力钢筋,也可所以架力钢筋.支座有负筋,是相对而言的,一般应当是指梁的支座部位用以抵消负弯矩的钢筋,俗称担担筋.一般构造构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板.梁的上部钢筋,有些上部设置装备摆设的构造钢筋习惯上也称为负筋.当梁.板的上部钢筋通长时,大家也习惯地称之为上部钢筋.至于端支座负筋,中央支座负筋就是两头的和中央的盖筋别名盖铁.扣筋,平日设置在板的支座(端支座,中央支座),地位在板的上皮,其感化是抵抗板的负弯矩,也可以叫板负筋如今板中差不久不多都有两层,基层筋都是通长的,应当叫主筋,而板负筋是架起来的,板负筋根据设计的不合也不一样,有板上全放的,也有不全放的,不全放的设计一般是长度有梁短跨的1/4吊筋是将感化于混凝土梁式构件底部的分散力传递至顶部,是进步梁推却分散荷载抗剪才能的一种钢筋,外形如元宝,又称为元宝筋.重要感化是:因为梁的某部受到大的分散荷载感化,可能会使梁上引起斜裂痕,特殊是力感化在受拉区内,为了使梁体不产生局部轻微损坏,同时使梁体的材料施展各自的感化而设置的,重要安插在剪力有大幅突变部位,防止该部位产生过大的裂痕,引起构造的损坏,就必须配吊筋了,还要加配附加箍筋.“腹筋” 感化:梁的抗扭它在设计上属构造配筋,即力学上不必设计盘算具体力的大小,按国度设计规范的构造请求查得此数据.当梁嵬峨到必定请求时,就得加设腰筋,按若干.加多大规格按构造请求规范查得.1. 什么是负弯矩:在弯矩图上(假如你学过构造力学你可以跳过这一部分),向上弯起的弯矩是正弯矩,反之,向下弯起的弯矩就是负弯矩;打个比方,你用手拗一只筷子,向下拗的时刻,是筷子下部先断;这是正弯矩,向上拗的时刻,是是筷子上部先断,这是负弯矩;明确了正负弯的差别,你就可以往下看了;2.为抵抗负弯矩而设置的钢筋就叫负弯矩筋,在工地上经常简称为“负筋”,一般来说,常碰着的负弯矩筋有两种,一种是楼板与梁交代的地方,也就是楼板“生根”的地方,在这个地方,在楼板受力的影响下,应当是梁面受力,对楼板来说,这就是负弯矩筋,一般长度为跨过梁面1米阁下;另一种就是梁的支座处,因为梁支端两头受向下的弯矩,在梁支座处,消失负弯矩,这是一个症结部位,常按锚固请求放必定的负筋2. 根据GB50010-2002,在温度,压缩应力较大的现浇板区域内,钢筋间距宜取为150~200MM,并应在板的未配筋概况安插温度压缩钢筋. 温度压缩钢筋可应用原有钢筋贯通安插,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的请求搭接或在周边构件中锚固7.吊筋吊筋长度=2*锚固+2*斜段长度+次梁宽度+2*50,个中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二.中央跨钢筋的盘算1.中央支座负筋中央支座负筋:第一排为L n/3+中央支座值+Ln/3;第二排为L n/4+中央支座值+Ln/4留意:当中央跨两头的支座负筋延长长度之和≥该跨的净跨长时,其钢筋长度:第一排为该跨净跨长+(L n/3+前中央支座值)+(Ln/3+后中央支座值); 第二排为该跨净跨长+(L n/4+前中央支座值)+(Ln/4+后中央支座值). 其他钢筋盘算同首跨钢筋盘算.三.尾跨钢筋盘算相似首跨钢筋盘算四.悬臂跨钢筋盘算1.主筋软件合营03G101-1,在软件中重要有六种情势的悬臂钢筋,如下图所示这里,我们以2#.5#及6#钢筋为例进行剖析:2#钢筋—悬臂上通筋=(通跨)净跨长+梁高+次梁宽度+钢筋距次梁内侧50mm起弯-4个呵护层+钢筋的斜段长+基层钢筋锚固入梁内+支座锚固值5#钢筋—上手下排钢筋=L n/4+支座宽+0.75L 6#钢筋—下部钢筋=Ln--呵护层+15d2.箍筋(1).假如悬臂跨的截面为变截面,这时我们要同时输入其端部截面尺寸与根部梁高,这重要会影响悬臂梁截面的箍筋的长度盘算,上部钢筋消失斜长的时刻,斜段的高度及下部钢筋的长度;假如没有产生变截面的情形,我们只需在“截面”输入其端部尺寸即可.(2).悬臂梁的箍筋根数盘算时应不减去次梁的宽度;根据修定版03G101-1的66页.第二节其他梁一.非框架梁在03G101-1中,对于非框架梁的配筋简略的解释,与框架梁钢筋处理的不合之处在于:1.通俗梁箍筋设置时不再区分加密区与非加密区的问题;2.下部纵筋锚入支座只需12d;3.上部纵筋锚入支座,不再斟酌+5d的断定值.未尽解释请参考03G101-1解释.二.框支梁1.框支梁的支座负筋的延长长度为L n/3;2.下部纵筋端支座锚固值处理同框架梁;3.上部纵筋中第一排主筋端支座锚固长度=支座宽度-呵护层+梁高-呵护层+L a e,第二排主筋锚固长度≥Lae;4.梁中部筋伸至梁端部程度直锚,再横向弯折15d;5.箍筋的加密规模为≥≥;7.正面构造钢筋与抗扭钢筋处理与框架梁一致.第二章剪力墙在钢筋工程量盘算中剪力墙是最难盘算的构件,具体表如今:1.剪力墙包含墙身.墙梁.墙柱.洞口,必须要整斟酌它们的关系;2.剪力墙在平面上有直角.丁字角.十字角.斜交角等各类转角情势;3.剪力墙在立面上有各类洞口;4.墙身钢筋可能有单排.双排.多排,且可能每排钢筋不合;5.墙柱有各类箍筋组合;6.连梁要区分顶层与中央层,根据洞口的地位不合还有不合的盘算办法.须要盘算的工程量二.基本内箍筋基本内箍筋的感化仅起一个稳定感化,也可以说是防止钢筋在浇注时受到挠动.一般是按2根进行盘算(软件中是按三根).第二章中央层一.柱纵筋1. KZ中央层的纵向钢筋=层高-当前层伸出地面的高度+上一层伸出楼地面的高度二.柱箍筋1.KZ中央层的箍筋根数=N个加密区/加密区间距+N+非加密区/非加密区间距1 03G101-1中,关于柱箍筋的加密区的划定如下1)首层柱箍筋的加密区有三个,分别为:下部的箍筋加密区长度取Hn/3;上部取ax{500,柱长边尺寸,Hn/6};梁节点规模内加密;假如该柱采取绑扎搭接,那么搭接规模内同时须要加密.2)首层以上柱箍筋分别为:上.下部的箍筋加密区长度均取Max{500,柱长边尺寸,Hn/6};梁节点规模内加密;假如该柱采取绑扎搭接,那么搭接规模内同时须要加密.第三节顶层顶层KZ因其所处地位不合,分为角柱.边柱和中柱,也是以各类柱纵筋的顶层锚固各不雷同.(参看03G101-1第37.38页)一.角柱角柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值,那么角柱顶层钢筋锚固值是若何斟酌的呢?弯锚(≦Lae):梁高-呵护层+12d a.内侧钢筋锚固长度为直锚(≧Lae):梁高-呵护层1.5Lae b.外侧钢筋锚固长度为柱顶部第一层:≧梁高-呵护层+柱宽-呵护层+8d柱顶部第二层:≧梁高-呵护层+柱宽-呵护层留意:在GGJ V8.1中,内侧钢筋锚固长度为弯锚(≦ae):梁高-呵护层+12d直锚(≧Lae):梁高-呵护层外侧钢筋锚固长度=Max{1.5Lae ,梁高-呵护层+柱宽-呵护层} 二.边柱边柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值,那么边柱顶层钢筋锚固值是若何斟酌的呢?边柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固:a.内侧钢筋锚固长度为弯锚(≦Lae):梁高-呵护层+12d 直锚(≧Lae):梁高-呵护层b.外侧钢筋锚固长度为:≧1.5Lae 留意:在GGJ V8.1中,内侧钢筋锚固长度为弯锚(≦Lae):梁高-呵护层+12d 直锚(≧Lae):梁高-呵护外侧钢筋锚固长度=Max{1.5Lae ,梁高-呵护层+柱宽-呵护层}三.中柱中柱顶层纵筋长度=层净高Hn+顶层钢筋锚固值,那么中柱顶层钢筋锚固值是若何斟酌的呢?中柱顶层纵筋的锚固长度为弯锚(≦Lae):梁高-呵护层+12d 直锚(≧Lae):梁高-呵护层留意:在GGJ V8.1中,处理同上.第四章板在现实工程中,我们知道板分为预制板和现浇板,这里重要剖析现浇板的布筋情形.板筋重要有:受力筋 (单向或双向,单层或双层).支座负筋.散布筋.附加钢筋(角部附加放射筋.洞口附加钢筋).撑脚钢筋 (双层钢筋时支持高低层).一、受力筋软件中,受力筋的长度是根据轴网盘算的.受力筋长度=轴线尺寸+左锚固+右锚固+两头弯钩(假如是Ⅰ级筋).根数=(轴线长度-扣减值)/布筋间距+1二.负筋及散布筋负筋长度=负筋长度+左弯折+右弯折负筋根数=(布筋规模-扣减值)/布筋间距+1 散布筋长度=负筋安插规-负筋扣减值负筋散布筋根数=负筋输入界面中负筋的长度/散布筋间距+1三、附加钢筋(角部附加放射筋.洞口附加钢筋).支持钢筋(双层钢筋时支持高低层)根据现实情形直接盘算钢筋的长度.根数即可,在软件中可以应用直接输入法输入盘算.第五章罕有问题为什么钢筋盘算中,135o弯钩我们在软件中盘算为11.9d?我们软件中箍筋盘算时取的11.9D现实上是弯钩加上量度差值的成果,我们知道弯钩平直段长度是10D,那么量度差值应当是1.9D,下面我们推导一下1.9D这个量度差值的来历:按照外皮盘算的成果是1000+300;假如按照中间线盘算那么是:1000-D/2-d+135/360*3.14*(D/2+d/2)*2+300,这里D取的是规范划定的最小半径2.5d,此时用后面的式子减前面的式子的成果是:≈1.9d.梁中消失两种吊筋时若何处理?在吊筋信息输入框顶用“/”将两种不合的吊筋衔接起来放到“吊筋输入框中”如2B22/2B25.尔后面的次梁宽度按照与吊筋一一对应的输入进去如250/300(2B22对应250梁宽;2B25对应300梁宽)当梁的中央支座两侧的钢筋不合时,软件是若何处理的?当梁的中央支座两侧的钢筋不合时,我们在软件直接输入当前跨右支座负筋和下一跨左支座负筋的钢筋.软件盘算的原则是支座两侧的钢筋雷同,则经由过程;不合则进行锚固;断定原则是输入格局雷同则经由过程,不合则锚固.如右支座负筋为5B22,下一跨左支座负筋为5B22+2B20,则5根22的钢筋经由过程支座,2根20锚固在支座.梁变截面在软件中是若何处理的?在软件中,梁的变截面情形分为两种:1.当高差>1/6的梁高时,无论两侧的格局是否雷同,两侧的钢筋全体按锚固进行盘算.弯折长度为15d+高差.2.当高差<1/6的梁高时,按支座两侧的钢筋不合的断定前提进行处理.假如框架柱的混凝土强度等级产生变更,我们若何处理柱纵筋?假如框架柱的混凝土强度等级产生变更,柱纵筋的处理分两种情形:1.若柱纵筋采取电渣压力焊,则按柱顶层的混凝土强度等级设置;2.若柱纵筋采取绑扎搭接,例如1~2层为C45,3~10层为C35,则柱要离开来树立两个构件:一个为C45,为3层,但3层只输入构件截面尺寸及层高,目的是不让2层作为顶层盘算锚固;另一个构件树立1~10层,1~2层只输入构件截面尺寸及层高,钢筋信息自3层开端输入,如许就可以解决问题了.每米高圆形柱螺旋钢筋长度盘算公式:L=N(P*P+(D-2b+do)^2*π^2)^0.5+两个弯钩长度式中: N=螺旋圈数,N=L/P(L为构件长即圆形柱长)P=螺距 D=构件直径do=螺旋钢筋的直径b=呵护层厚度别的:钢筋理论质量=钢筋盘算长度*该钢筋每米质量钢筋总耗质量=钢筋理论质量*[1+钢筋(铁件)损耗率] 钢筋理论质量盘算捷径:。
情境四:
结构施工图识读子情境四:板配筋图识读
钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可,必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种:如果板的上下钢筋分别单独配置,称为分离式,如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式,下图中的配筋即为分离式配筋。
(本资料素材和资料部分来自网络,仅供参考。
请预览后才下载,期待您的好评与关注!)
1 / 1。
板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可,必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种:如果板的上下钢筋分别单独配置,称为分离式,如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式,下图中的配筋即为分离式配筋。
一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
