梁配筋图识读说明(终审稿)

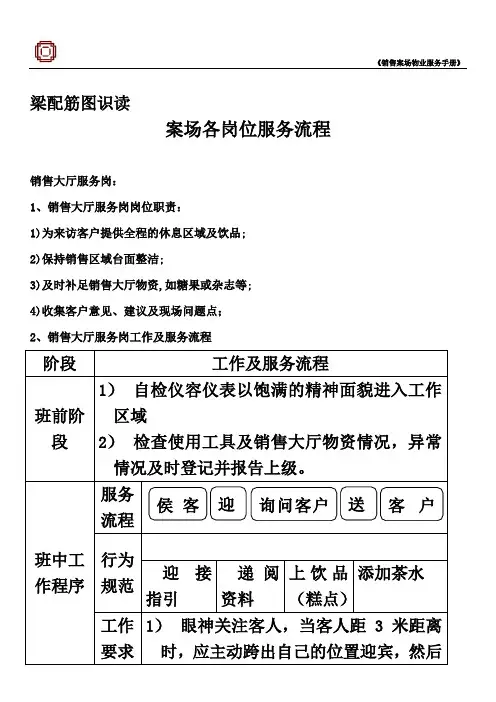

梁配筋图识读案场各岗位服务流程销售大厅服务岗：1、销售大厅服务岗岗位职责：1)为来访客户提供全程的休息区域及饮品;2)保持销售区域台面整洁;3)及时补足销售大厅物资,如糖果或杂志等;4)收集客户意见、建议及现场问题点；2、销售大厅服务岗工作及服务流程阶段工作及服务流程班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。

班中工作程序服务流程行为规范迎接指引递阅资料上饮品（糕点）添加茶水工作要求1）眼神关注客人，当客人距3米距离时，应主动跨出自己的位置迎宾，然后侯客迎询问客户送客户注意事项15度鞠躬微笑问候：“您好！欢迎光临！”2）在客人前方1-2米距离领位，指引请客人向休息区，在客人入座后问客人对座位是否满意：“您好！请问坐这儿可以吗？”得到同意后为客人拉椅入座“好的，请入座！”3）若客人无置业顾问陪同，可询问：请问您有专属的置业顾问吗？，为客人取阅项目资料，并礼貌的告知请客人稍等，置业顾问会很快过来介绍，同时请置业顾问关注该客人；4）问候的起始语应为“先生-小姐-女士早上好，这里是XX销售中心，这边请”5）问候时间段为8:30-11:30 早上好11:30-14:30 中午好 14:30-18:00下午好6）关注客人物品，如物品较多，则主动询问是否需要帮助（如拾到物品须两名人员在场方能打开，提示客人注意贵重物品）；7）在满座位的情况下，须先向客人致歉，在请其到沙盘区进行观摩稍作等待；阶段工作及服务流程班中工作程序工作要求注意事项饮料（糕点服务）1）在所有饮料（糕点）服务中必须使用托盘；2）所有饮料服务均已“对不起，打扰一下，请问您需要什么饮品”为起始；3）服务方向：从客人的右面服务；4）当客人的饮料杯中只剩三分之一时，必须询问客人是否需要再添一杯，在二次服务中特别注意瓶口绝对不可以与客人使用的杯子接触；5）在客人再次需要饮料时必须更换杯子；下班程序1）检查使用的工具及销售案场物资情况，异常情况及时记录并报告上级领导；2）填写物资领用申请表并整理客户意见；3）参加班后总结会；4）积极配合销售人员的接待工作，如果下班时间已经到，必须待客人离开后下班；1.3.3.3吧台服务岗1.3.3.3.1吧台服务岗岗位职责1）为来访的客人提供全程的休息及饮品服务；2）保持吧台区域的整洁；3)饮品使用的器皿必须消毒；4）及时补充吧台物资；5）收集客户意见、建议及问题点；1.3.3.3.2吧台服务岗工作及流程阶段工作及服务流程班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。

板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。

通常板的配筋用平面图来表示即可，必要时也可加画断面图。

每种规格的钢筋只需画一根并标出其规格、间距。

断面图反映板的配筋形式、钢筋位置及板厚。

板的配筋有分离式和弯起式两种：如果板的上下钢筋分别单独配置，称为分离式，如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，下图中的配筋即为分离式配筋。

一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

如何看梁配筋图纸总结一下常用梁的平法标注，省得下一次再翻资料，比较烦：首先，我们要看的规范是，梁柱的配筋及构造要求详《钢筋混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）。

平面注写包括集中标注与原位标注•集中标注抿达梁的逍用数值*原位标注表达梁的特殊数值「当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时,原位标注取值优先（如图4.2U所示）*KL2(2A) 300650♦00100/200^2) 2425GtttO(-0100):鮒磁_ 2125+2422£6425 4/2 4"0“…-一…-■ ■」■T il…蔬场厂三］丁3「…4硒°------------------------- —4425jj4t25——Jt------------T 2*16 . ;■*8®1OQ(2): ” ——」」LKill-2(5} 300x70000/150(2)2t1B12»2O2«l&tai6梁集中标注的内容例巾10知00/200（4}”表不箝筋为1级钢筋，血枪©10・加宰区间距为100*廿加耒区间蹟为200.均为四肢策.<ii8«）00（4）/l50（2）t表理邀筋为1级钢筋「宜轻加憲区间距为100,他肢橋：非加犠域间距为15山两肢AL中的此处意思为通长筋当梁腹板髙度/^^450mni 时.须配置纵向构逍钢筋，所头，接续注写设登在梁两个侧面的总配筋值，且对称配遲。

例 G表示梁的两个侧面共配讶4 $12的纵向构适钢筋,每侧，配置2①L2.四*梁上部逋艮筋或架立筋配进£通氏筋町为柑同或不同 玄径采用搭接连接*机械连接或对捍连接的钢筋>•该项为必注 值■所注规格巧根数应根据结构受力耍求及箍筋肢数等构遗耍 求而定*当同排纵筋中既有通长筋乂有架立筋时.应用加号 "+，J将通长筋和架立筋相联.注写时須将角部纵筋蚂在加号的前面，架立筋写在加号后面的括号内牛以示不同直径及■通 长筋的区别。
