建筑工程中梁配筋平法图标识

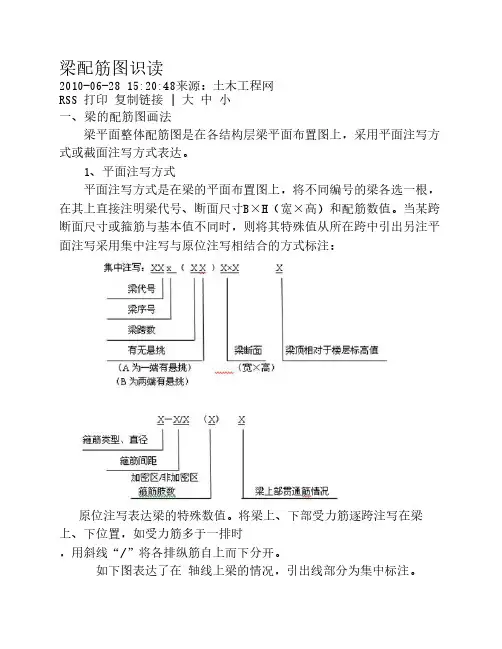

梁配筋图识读2010-06-28 15:20:48来源：土木工程网RSS 打印 复制链接 | 大 中 小一、梁的配筋图画法 梁平面整体配筋图是在各结构层梁平面布置图上，采用平面注写方式或截面注写方式表达。
1、平面注写方式 平面注写方式是在梁的平面布置图上，将不同编号的梁各选一根，在其上直接注明梁代号、断面尺寸B×H（宽×高）和配筋数值。
当某跨断面尺寸或箍筋与基本值不同时，则将其特殊值从所在跨中引出另注平面注写采用集中注写与原位注写相结合的方式标注：原位注写表达梁的特殊数值。
将梁上、下部受力筋逐跨注写在梁上、下位置，如受力筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
如下图表达了在 轴线上梁的情况，引出线部分为集中标注。
KL2（2A）300×650为2号框架梁，有两跨，一端有悬挑、梁断面300×650；φ8-100/200 （2）2φ25表明此梁箍筋是φ8间距200，加密区间距100，2φ25表示在梁上部贯通直径为25mm的钢筋2根；（－0.100）表示梁顶相对于楼层标高24.950低0.100m，在 轴与①～②轴之间梁下部中间段6φ252/4为该跨梁下部配筋，上一排纵筋为2φ25，下一排纵筋为4φ25全部伸入支座。
在①轴处梁上部注写的2φ25+2φ22，表示梁支座上部有四根纵筋，2φ25放在角部，2φ22放在中部。
当梁支座两边的上部纵筋相同时，可仅在一边标注配筋值，另一边省略不注，如②轴梁上端所示。
当集中注写的数值中某一项（或几项）数值不适用于某跨或某悬挑部分时，则按其不同数值原位注写在该跨或该悬挑部分处，施工时，按原位标注的数值优先选用。
如③轴右侧悬挑梁部分，下部标注φ8-100，表示悬挑部分的箍筋通长都为φ8间距100的两肢箍。
梁支座上部纵筋的长度根据梁的不同编号类型，按标准中的相关规定执行。
2. 截面注写方式 是将断面号直接画在平面梁配筋图上，断面详图画在本图或其它图上。
梁配筋图解_(超全)_真心好方案
谢 谢！
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
小提示：也有的设计图，把对梁 的集中标注，用习惯方法标注。 把第二行中的通长筋，写在了第 三行。规则中的三、四行，依次
改成了四、五行。
注释
图 2-1-2 梁的集中标注（习惯法）
第二节 梁集中标注逐项图解
一、梁的集中标注中第一行的习惯注法
小提示：设计院自已的习惯标注或该设计院 内部规定
图 2-2-1地下室层 梁的集中标注第一行
等级由HPB235提高到HRB335
图 2-2-10以框架梁第二行集中标注 图 2-2-11框架梁集中标注的四肢箍筋
（三）抗震梁同时有四肢或两肢箍筋的标注法
图 2-2-12框架梁同时有四肢或两肢箍筋的标注 在一根抗震梁中，同时配置双肢和4 肢：在加密区配置4肢；在非加密区 配置双肢。这种情况在园林景观中
第六节 箍筋集中标注与箍筋原位标注兼有情况
图 3-6-1梁的箍筋原位标注与集中标注并存 如某跨没有原位标注的，就执行集中标注内 容;如某跨有不同于集中标注的原位标注时， 便执行原位标注的内容。如集中标注与原位 标注的内容不一致时，原位标注内容优先原 则。
图 3-6-2梁的箍筋传统工程图
第七节 原位标注抗扭筋 图 3-7-1框架梁的抗扭筋原位标注
集中标注
原位标注
结构平法
原位标注
原位标注
建筑制图5.4框架结构梁平面整体配筋图识读
回顾——结构施工图概况
• 1、楼板平面图是如何形成的？
• 假想沿楼板面将建筑物水平剖开，移去上部建筑物，画出该层楼板 的梁、柱、墙的轮廓线以及板的水平剖面图（反映钢筋配置）。
• 2、梁板平面图的表现内容？
• 表示楼层、屋面等结构构件的位置、数量、 型号的图样。
• 3、梁板平面图的阅读顺序？
• 1、图名、比例； • 2、各结构平面标准层，（梁、柱）、墙等承重构件的平
• 4、预制楼板（屋）盖时，应检查各区格板预制构件的数量、 型号，明确板的搁置方向，板缝的大小应满足施工要求， 当板支座处遇构造柱时，宜设置现浇板带。当预制板套用 标准图时，应查阅标准图集，了解施工要求等；
四）梁板（楼板）图识读要点
• 5、阅读说明及详图，并与建筑详图和结构说明对照，检查 有无矛盾。同时结合结构说明的阅读，全面并准确阅读梁 结构平面配筋图。
• 2、图名比例标注均为1：100。（同建施图）
• 3、各结构层梁与框架柱的平面位置及构件的定位轴线与相 应建筑平面图一致。
– 此框架结构建筑为现浇形式 – 首层结构梁平法图取2.91m处水平剖开，共有6种框架梁，2种非框
架梁； – 梁集中标注显示：1轴线左侧B～C轴线间有KL1；共1跨；截面为
250*400；箍筋为HPB235一级钢筋，直径为8mm，加密区间距100mm， 非加密区间距150mm，均为2肢箍；梁上部通长筋为HRB335二级钢筋， 2根直径20mm；下部通长筋为HRB335二级钢筋，3根直径20mm ；梁 顶面标高相对该结构楼面标高高0.8m ；
面位置及构件的定位轴线； • 3、上人孔、烟道与通风道、管道等预留洞口的位置及尺
寸，洞口周边加强等构造措施。装配式楼盖中的预留孔 处应设置现浇板带，或构件预制时预留，一般不允许事 后开洞； • 4、各构件所采用的混凝土强度等级； • 5、节点详图的剖切符号或索引符号； • 6、说明文字等。
• 1、楼板平面图是如何形成的？
• 假想沿楼板面将建筑物水平剖开，移去上部建筑物，画出该层楼板 的梁、柱、墙的轮廓线以及板的水平剖面图（反映钢筋配置）。
• 2、梁板平面图的表现内容？
• 表示楼层、屋面等结构构件的位置、数量、 型号的图样。
• 3、梁板平面图的阅读顺序？
• 1、图名、比例； • 2、各结构平面标准层，（梁、柱）、墙等承重构件的平
• 4、预制楼板（屋）盖时，应检查各区格板预制构件的数量、 型号，明确板的搁置方向，板缝的大小应满足施工要求， 当板支座处遇构造柱时，宜设置现浇板带。当预制板套用 标准图时，应查阅标准图集，了解施工要求等；
四）梁板（楼板）图识读要点
• 5、阅读说明及详图，并与建筑详图和结构说明对照，检查 有无矛盾。同时结合结构说明的阅读，全面并准确阅读梁 结构平面配筋图。
• 2、图名比例标注均为1：100。（同建施图）
• 3、各结构层梁与框架柱的平面位置及构件的定位轴线与相 应建筑平面图一致。
– 此框架结构建筑为现浇形式 – 首层结构梁平法图取2.91m处水平剖开，共有6种框架梁，2种非框
架梁； – 梁集中标注显示：1轴线左侧B～C轴线间有KL1；共1跨；截面为
250*400；箍筋为HPB235一级钢筋，直径为8mm，加密区间距100mm， 非加密区间距150mm，均为2肢箍；梁上部通长筋为HRB335二级钢筋， 2根直径20mm；下部通长筋为HRB335二级钢筋，3根直径20mm ；梁 顶面标高相对该结构楼面标高高0.8m ；
面位置及构件的定位轴线； • 3、上人孔、烟道与通风道、管道等预留洞口的位置及尺
寸，洞口周边加强等构造措施。装配式楼盖中的预留孔 处应设置现浇板带，或构件预制时预留，一般不允许事 后开洞； • 4、各构件所采用的混凝土强度等级； • 5、节点详图的剖切符号或索引符号； • 6、说明文字等。
钢筋平法施工(识图必读)

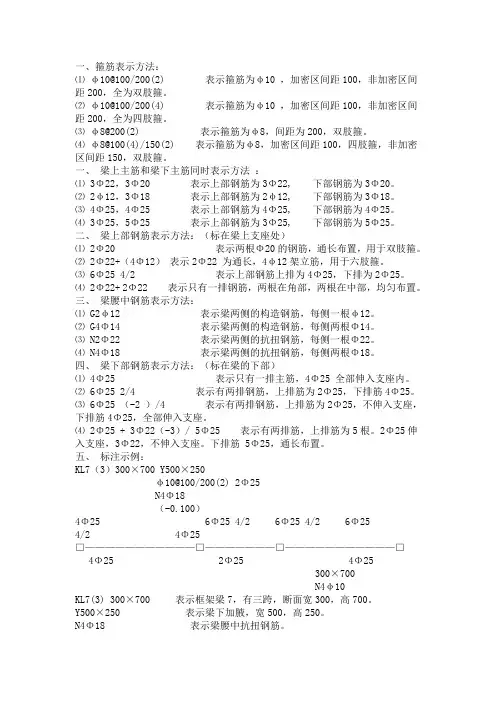

一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
如何看懂配筋图
如何看懂配筋图WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可，必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种：如果板的上下钢筋分别单独配置，称为分离式，如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，下图中的配筋即为分离式配筋。
一、表示方法：⑴φ10@100/200(2) 表示为φ10 ，加密区间距100，非加密区间距200，全为。
⑵φ10@100/200(4) 表示为φ10 ，加密区间距100，非加密区间距200，全为。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，，非加密区间距150，。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的，每侧一根Φ22。
看懂桥梁施工图及识图构造物配筋图方法
1.桥位地形、地物、地质及水文资料图，用来表示桥梁位置及周边关系的图纸。
桥位平面图、桥位地质断面图。
2.桥梁总体布置图，表示桥梁整体形状、大小、结构的图纸。
立面图、侧立面图。
3.桥梁的上部、下部构造和配筋图，表示细部构造的图纸。
详图、构件结构图。
4.设计说明，表示施工上要求的图纸。
一、识读桥梁工程图
桥梁通常由上部结构（主梁或主拱圈和桥面系）、下部结构（桥墩、桥台和基础）及附属结构（栏杆、灯柱、护岸、导流结构等）三部分组成。
如图11-2所示。
图11-2 桥梁的基本组成。
砖混结构梁板平面配筋图识读
四）梁板（楼板）图识读要点
• 5、预制楼板（屋）盖时，应检查各区格板预制构件的数量、 型号，明确板的搁置方向，板缝的大小应满足施工要求，当 板支座处遇构造柱时，宜设置现浇板带。当预制板套用标准 图时，应查阅标准图集，了解施工要求等；
• 6、现浇楼板（屋）盖时，应检查各区格板板底钢筋、支座 负筋以及分布钢筋的直径、间距、钢筋种类及支座负筋的切 断点位置，看有无错误或遗漏；
– 7轴线上A～B轴线间有L2；共1跨；截面为240*500；箍筋为 HPB235一级钢筋，直径为8mm，梁支座两端为2肢箍，间距 100mm，梁跨中部也为2肢箍，间距150mm；梁上部通长筋为 HRB335二级钢筋，2根直径20mm；梁下部通长筋为HRB335二 级钢筋，4根直径20mm；梁侧面纵向构造钢筋共2根，HRB335 二级钢筋，直径12mm 。
• 结构设计说明 • 结构平面布置图 • 构件详图
4、基础的分类和构造
1）条形基础 2）独立基础 3）柱下条
形基础
按基础的结构形式分类
条形基础
4）筏形基础 5）箱形基础 6）桩基础
砖墙
室外地面
室内地面
平面
独立基础
碎砖三合土
轴侧
剖面
基础底面
墙体 基础梁
独立基础 垫层
柱下独立基础
墙下独立基础
柱下条形基础
类型：实心平板、槽形板、空心板
实心平板
槽形板
空心板
• 平板 制作简单，用于走道，楼梯平台等小跨度的短板 • 槽形板 重量轻，板面开洞自由，隔音隔热效果差 • 空心板 板面平整，构件刚度大，隔音隔热效果好，是一种应用最为广 泛的楼板，其缺点是不能任意开洞。
图3 预制板的表达方式之一
图4 预制板的表达方式之二

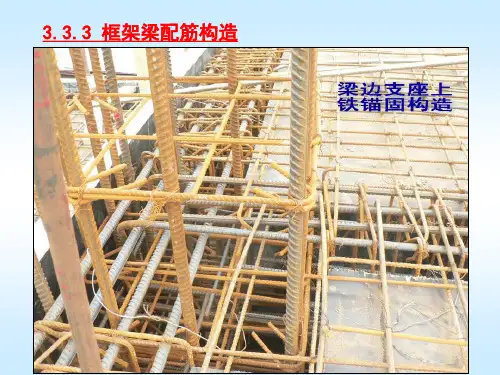

平法施工图识读4(框架梁构造要求)
= (3600-200×2)/3+400+2800-200-30 = 4042
3100 4000 3100 4042
第一跨下部纵筋3 18：
L=Ln1+支座宽-C+max(Lae,0.5Hc+5d) +max(15d, Lae-支座宽+C)
=3600-2×200+400-30+38×18+ 15×18 = 4259+270
梁配筋图如下：
≥0.4Lae
Ln1/3
Ln/3 Ln/4
Ln/3 Ln/4
Ln/3 Ln/4
Ln/3 Ln/4
Ln3/3
l(悬梁长)
15d 15d 12d
Hc 50
≥1.5Hb ≥500
50
≥Lae ≥0.5Hc+5d
≥Lae ≥0.5Hc+5d
12d ≥Lae
≥0.5Hc+5d
3600
5800
3600
度时，上部纵筋延伸至ln1/3
位置后截断；伸入端支座对
边弯折，且需≥0.6lab。
≥la
➢ 当伸入端支座直线长度≥la
时，可直锚。
2、非框架梁的下部纵向钢筋锚固长度P89
非框架梁的下部纵向钢筋在中间支座和端支座的锚固长 度为：带 肋钢筋为12d ，对于光面钢筋为15d（d为纵向钢筋 直径）。
12d（带 肋钢筋） 15d（光面钢筋）
2800
说明：
1. 混凝土采用C25
梁配筋图
2. Lae：纵向受拉钢筋抗震锚固长度（任何情况下不得小于250mm) Ln： 梁净跨; Hc： 柱截面沿框架方向的高度
3.二级抗震加密区≥1.5Hb
3100 4000 3100 4042
第一跨下部纵筋3 18：
L=Ln1+支座宽-C+max(Lae,0.5Hc+5d) +max(15d, Lae-支座宽+C)
=3600-2×200+400-30+38×18+ 15×18 = 4259+270
梁配筋图如下：
≥0.4Lae
Ln1/3
Ln/3 Ln/4
Ln/3 Ln/4
Ln/3 Ln/4
Ln/3 Ln/4
Ln3/3
l(悬梁长)
15d 15d 12d
Hc 50
≥1.5Hb ≥500
50
≥Lae ≥0.5Hc+5d
≥Lae ≥0.5Hc+5d
12d ≥Lae
≥0.5Hc+5d
3600
5800
3600
度时，上部纵筋延伸至ln1/3
位置后截断；伸入端支座对
边弯折，且需≥0.6lab。
≥la
➢ 当伸入端支座直线长度≥la
时，可直锚。
2、非框架梁的下部纵向钢筋锚固长度P89
非框架梁的下部纵向钢筋在中间支座和端支座的锚固长 度为：带 肋钢筋为12d ，对于光面钢筋为15d（d为纵向钢筋 直径）。
12d（带 肋钢筋） 15d（光面钢筋）
2800
说明：
1. 混凝土采用C25
梁配筋图
2. Lae：纵向受拉钢筋抗震锚固长度（任何情况下不得小于250mm) Ln： 梁净跨; Hc： 柱截面沿框架方向的高度
3.二级抗震加密区≥1.5Hb
如何看懂配筋图
板配筋图识读钢筋混凝土板钢筋混凝土现浇板的结构详图包括配筋平面图和断面图。
通常板的配筋用平面图来表示即可，必要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种：如果板的上下钢筋分别单独配置，称为分离式，如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，下图中的配筋即为分离式配筋。
一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ 8@100(4)/150(2) 表示箍筋为φ 8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3 Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2 φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4 Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3 Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法： (标在梁上支座处)⑴ 2 Φ20 表示两根Φ 20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+(4Φ12) 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
建筑结构识图3.1.2 梁配筋构造
5.图中梁的箍筋是几支箍？
6.腰筋位于梁的什么位置？构造腰筋的设置条件是什么？ 7.腰筋根数可能为单数吗？构造腰筋竖向间距有什么要求？
8.受扭腰筋什么时候设置？与构造腰筋有什么区别？ 9.腰筋的拉筋直径和间距如何确定？ 10.哪些梁的什么位置常常需要设置箍筋加密区？
11.大小跨梁相邻时，大跨＆小跨梁的负弯矩筋常常不截断？
小跨梁负弯矩钢筋通常不截断
通长钢筋
通长钢筋
梁下部纵筋一般不通长，锚入支座
当各跨下部纵筋直径相同，也可通长放置
被截断负弯矩钢筋
通长钢筋
当下部纵筋根数较多时，下部纵筋也可不全部伸入支座
通长钢筋
四、主梁与次梁交接处附加钢筋
区分主梁和次梁
1
2 3
主次梁交接处破坏形态
附加钢筋
附加箍筋
附加吊筋
模块三 框架结构
模块三 框架结构
1梁 2板 3柱 4 基础 5 楼梯
2
梁 3.1.1 梁基本知识 3.1.2 梁配筋构造 3.1.3 梁详图识读与绘制
3.1.2 梁配筋构造
一、简支梁钢筋
四、外伸梁钢筋
二、连续梁钢筋
五、腰筋及构造要求
三、主梁与次梁交接处附加钢筋
六、梁钢筋构造要求
导入新课
钢筋混凝土简支梁的裂缝分布
？
5/20/2019
？ ？
二、连续梁钢筋
根据连续梁的变形图想一想：连续梁 跟简支梁一样全跨度下部受拉吗？
被截断负弯矩钢筋
通长钢筋
区别
1.架立筋更名为通长筋
2.支座处加负弯矩筋
梁的负弯矩筋可以截断也可以不截断，由梁的弯矩 包络图确定
通长钢筋
大小跨相邻时，小跨梁负弯矩筋常常不截断
梁配筋图解-(超全)-真心好
腰筋通常采用直径较小的钢筋，以垂 直或倾斜的方式布置在梁的两侧。
03
梁的配筋计算
承载力计算
计算梁的承载力
根据梁的跨度、荷载类型和分布情况，通过力学分析计算梁 的承载能力。
确定梁的弯矩和剪力
根据梁的承载力要求，确定梁所承受的弯矩和剪力，为配筋 提供依据。
稳定性计算
计算梁的稳定性
考虑梁的长度、截面尺寸、材料 特性等因素，通过稳定性分析计 算梁在受力状态下的稳定性。
详细描述：梁的承载力不足会导致结构 变形、损坏或倒塌。为了解决这一问题 ，可以采取以下措施
1. 重新评估梁的计算模型和设计参数， 确保符合规范要求。
梁的稳定性问题
详细描述：梁的稳定性问题可能 导致结构变形、摇晃或倒塌。为 了解决这一问题，可以采取以下 措施
1. 加强梁的支撑和锚固，提高其 稳定性。
悬臂梁
预应力梁
悬臂梁的一端固定在支承上，另一端自施加预应力，以提 高梁的承载能力和抗裂性。
梁的结构
01
02
03
梁的截面形式
梁的截面可以根据实际需 求选择不同的形式，如矩 形、T形、工字形等。
梁的材料
常用的梁材料包括钢材、 混凝土等，不同材料具有 不同的力学性能和适用范 围。
质量和浇筑的顺畅。
浇筑过程中应控制好混凝土的浇筑速度 和振捣方式，防止出现蜂窝、麻面等质 量缺陷。浇筑完成后应及时进行养护，
保证混凝土的质量和强度。
05
梁的加固方法
粘钢加固法
总结词
通过粘贴钢板来增加梁的承载能力
详细描述
粘钢加固法是一种常见的梁加固方法，通过在梁的受拉或受压侧粘贴钢板，提 高梁的承载能力和抗弯刚度。该方法施工简便，对原结构影响小，适用于承受 静载和次动载的梁的加固。
如何看懂配筋图
板配筋图识读之吉白夕凡创作钢筋混凝土板钢筋混凝土现浇板的结构详图包含配筋平面图和断面图。
通常板的配筋用平面图来暗示即可，需要时也可加画断面图。
每种规格的钢筋只需画一根并标出其规格、间距。
断面图反映板的配筋形式、钢筋位置及板厚。
板的配筋有分离式和弯起式两种：如果板的上下钢筋分别单独配置，称为分离式，如果支座附近的上部钢筋是由下部钢筋弯起得到就称为弯起式，下图中的配筋即为分离式配筋。
一、箍筋暗示方法：⑴φ10@100/200(2) 暗示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 暗示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 暗示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 暗示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时暗示方法：⑴ 3Φ22，3Φ20 暗示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 暗示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 暗示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 暗示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋暗示方法：（标在梁上支座处）⑴ 2Φ20 暗示两根Φ20的钢筋，通长安插，用于双肢箍。
⑵ 2Φ22+（4Φ12）暗示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 暗示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 暗示只有一排钢筋，两根在角部，两根在中部，均匀安插。
三、梁腰中钢筋暗示方法：⑴ G2φ12 暗示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 暗示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 暗示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 暗示梁两侧的抗扭钢筋，每侧两根Φ18。
如何快速读懂钢筋配筋图
钢筋知识系统整理（二）：教你如何快速读懂钢筋配筋图1.钢筋抽样简单的说，就是计算一个工程项目的钢筋总重量，得出的结果一般是多少吨。
而钢筋的重量等于钢筋的长度乘以钢筋的比重，因此，钢筋抽样其实也就是计算钢筋的总长度，不同直径的钢筋的总长度乘以相应的比重就是钢筋的总重量。
其实也是一个理论的重量。
2.砼保护层砼保护层：结构构件中的钢筋骨架被浇筑于砼中，在钢筋骨架的外围四周必须有砼将钢筋包裹住，主筋外皮与砼面(即构件外表面)之间的距离，就是钢筋的砼保护层厚度。
不能小于10mm。
3.钢筋种类钢筋砼结构配筋按直径大小分钢筋和钢丝两类，直径在6mm以上者称钢筋，5mm以内者称钢丝。
安生产工艺分：热轧钢筋、余热处理钢筋、冷拉钢筋、冷拔钢筋、冷轧钢筋等多种。
常用钢筋：(GB50010-2002)HPB235(热轧光圆钢筋,一级钢筋)HRB335(热轧带肋钢筋，二级钢筋)HRB400(热轧带肋钢筋，三级钢筋)RRB400 (余热处理钢筋, 三级钢筋)标号为540的是四级钢，现行规范已经取消。
4.钢筋连接工厂生产出来的钢筋均按一定规格(如9米和12米)的定长尺寸制作的。
而实际工程中使用的钢筋均是有长有短，形状各异，因此需要对钢筋进行处理。
连接的方法有绑扎、焊接(对焊、单面焊、双面焊、电渣压力焊)及机械连接(直螺纹连接、锥螺纹连接、套管冷挤压)等5.钢筋的搭接长度接头长度：绑扎：Lle或Ll; 单面焊：10d 双面焊：5d其中绑扎长度的计算(或按具体设计取值)：6.钢筋锚固钢筋锚固的重要性钢筋与混凝土之所以能够可靠地结合，实现共同工作的材料特点，主要一点就是它们之间存在粘结力。
很显然，钢筋探入混凝土内的长度愈大，粘结效果越好。
钢筋的锚固长度：指钢筋伸入支座内的长度。
其目的是防止钢筋被拔出。
不能小于250mm。
具体锚固长度可在平法图籍中查到或按设计取值。
7.预算长度与下料长度单根钢筋的预算长度：=钢筋各段长度(包括锚固和搭接长度)+端部弯钩增加值(如果存在弯钩)单根钢筋的下料长度：=钢筋各段长度(包括锚固和搭接长度)+端部弯钩增加值(如果存在弯钩)-弯折量度差值(或称为弯曲调整值)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、梁得配筋图画法
梁平面整体配筋图就是在各结构层梁平面布置图上,采用平面注写方式或截面注写方式表达。
1、平面注写方式
平面注写方式就是在梁得平面布置图上,将不同编号得梁各选一根，在其上直接注明梁代号、断面尺寸Ｂ×H（宽×高)与配筋数值。
当某跨断面尺寸或箍筋与基本值不同时，则将其特殊值从所在跨中引出另注平面注写采用集中注写与原位注写相结合得方式标注:
原位注写表达梁得特殊数值。
将梁上、下部受力筋逐跨注写在梁上、下位置,如受力筋多于一排时
,用斜线“／”将各排纵筋自上而下分开。
如下图表达了在轴线上梁得情况,引出线部分为集中标注。
ＫＬ2(2A）３00×６50为2号框架梁,有两跨,一端有悬挑、梁断面300×650；φ8-100/20０ (2)2φ２5表明此梁箍筋就是φ8间距２00，加密区间距１０0,２φ2５表示在梁上部贯通直径为２5ｍｍ得钢筋2根;(－0、100)表示梁顶相对于楼层标高2４、９50低0、1０0m,在轴与①～②轴之间梁下部中间段６φ252/4为该跨梁下部配筋,上一排纵筋为2φ25，下一排纵筋为4φ25全部伸入支座。
在①轴处梁上部注写得2φ2５+2φ22 ,表示梁支座上部有四根纵筋,2φ2５放在角部，２φ22放在中部。
当梁支座两边得上部纵筋相同时，可仅在一边标注配筋值,另一边省略不注,如②轴梁上端所示。
当集中注写得数值中某一项(或几项)数值不适用于某跨或某悬挑部分时,则按其不同数值原位注写在该跨或该悬挑部分处,施工时,按原位标注得数值优先选用。
如③轴右侧悬挑梁部分,下部标注φ８－１０0，表示悬挑部分得箍筋通长都为φ8间距１０0得两肢箍。
梁支座上部纵筋得长度根据梁得不同编号类型,按标准中得相关规定执行。
２、截面注写方式
就是将断面号直接画在平面梁配筋图上,断面详图画在本图或其它图上。
截面注写方式既可以单独使用,也可与平面注写方式结合使用,如在梁密集区,采用截面注写方式可使图面清晰。
下图为平面注写与截面注写结合使用得图例。
图中吊筋直接画在平面图中得主梁上,用引线注明总配筋值，如L3中吊筋2φ１８。
二、梁平法施工图
梁平法施工图就是在梁得结构平面布置图上，采用平面注写方式或截面注写方式表达得梁配筋图；施工人员依据平法施工图及相应得标准构造详图进行施工,故称梁平法施工图。
首先,按一定比例绘制梁得平面布置图,分别按照梁得不同结构层（标准层),将全部梁及与之相关联得柱、墙绘制在该图上,并按规定注明各结构层得标高及相应得结构层号。
对轴线未居中得梁,应标注其偏心定位尺寸,但贴柱边得梁可不注。
然后,根据设计计算结果,采用平面注写方式或截面注写方式表达梁得截面及配筋。
这里主要介绍平面注写方式,即在梁平面布置图上，分别在不同编号得梁中各选一根梁,在其上注写截面尺寸与配筋具体数值。
注写分为集中标注与原位标注。
集中标注表达梁得通用数值,原位标注表达梁得特殊数值。
当集中标注得某项数值不适用于梁得某部位时，则该项数值原位标注。
施工时,原位标注取值优先。
图平面注写方式示例
(一)集中标注
集中标注可从梁得任意一跨引出。
集中标注得内容,包括4项必注值与2
项选注值。
４项必注值包括:梁编号、梁截面尺寸、梁箍筋、梁上部贯通筋或架立筋;2项选注值包括:梁侧面纵向构造钢筋或受扭钢筋、梁顶面标高高差。
１、梁编号:由类型代号、序号、跨数及有无悬挑几项表示如下。
2、梁截面尺寸:等截面梁有b×h表示;加腋梁用b×h、yc1×c2表示（其中ｃ
为腋长, c２为腋高);悬挑梁当根部与端部不同时,用b×h1/ h2表示(其中h1１
为根部高，h2为端部高)。
3、梁箍筋:包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与非加密区得不同间距及肢数用“/”分隔，箍筋肢数写在括号内。
箍筋加密区长度按相应抗震等级得标准构造详图采用。
如: 8-1０0／200(2)表示HPB235级钢筋、直径８ｍm、加密区间距１00mm、非加密区间距200ｍm,均为双肢箍； 8-1００(4)/200(2)表示HPB2３5级钢筋、直径8mm、加密区间距10０mm为4肢箍、非加密区间距2０0mm为双肢箍;
4、梁上部贯通筋或非架立筋:所注规格及根数应根据结构受力要求及箍筋肢数等构造要求而定。
当既有贯通筋又能架立筋时,用角部贯通筋＋架立筋得形式，架立筋写加号后面得括号内。
如:2 22用于双肢箍;2 2２+(４ 1２）用于6肢箍,其中2 ２2为贯通筋,4 12为架立筋；
当梁得上部纵筋与下部纵筋均为贯通筋、且多数跨得配筋相同时,可用“;”将上部纵筋与下部纵筋分隔。
如：2 14;3 １8表示上部配2 14得贯通筋,下部配3 1８得贯通筋。
5、梁侧面纵向构造钢筋或受扭钢筋:此项为选注值,当梁腹板高≥4５0mｍ时,须配置符合规范规定得纵向构造钢筋,注写如下:G4 12，表示梁得两个侧面共配置4 12得纵向构造钢筋,两侧各2 12对称配置。
当梁侧面需配置受扭纵向钢筋时,注写如下:Ｎ6 18,表示梁得两个侧面共配置6 18得纵向构造钢筋,两侧各３ 18对称配置。
当配置受扭纵向钢筋时,不再重复配置纵向构造钢筋,但此时受扭纵向钢筋
得间距应满足规范对纵向构造钢筋得间距要求。
6、梁顶面标高高差:此项为选注值,当梁顶面标高不同于结构层楼面标高时，需要将梁顶标高相对于结构层楼面标高得差值注写在括号内，无高差时不注。
高于楼面为正值,低于楼面为负值。
(二)原位标注
原位标注得内容包括:梁支座上部纵筋、梁下部纵筋、附加箍筋或吊筋
1、梁支座上部纵筋:原位标注得支座上部纵筋应为包括集中标注得贯通筋在内得所有钢筋。
多于1排时，用“/”自上而下分开;同排纵筋有２种不同直径时,用“+”相联,且角部纵筋写在前面。
如:6 2５４/2表示支座上部纵筋共2排,上排4 2５,下排２ 25；
2 25+2 22表示支座上部纵筋共4根1排放置,其中角部2 25,中间
2 22;
当梁中间支座两边得上部纵筋相同时,仅在支座得一边标注配筋值;否则,须在两边分别标注。
２、梁下部钢筋：与上部纵筋标注类似,多于1排时,用“／”自上而下分开。
同排纵筋有2种不同直径时,用“+”相联，且角部纵筋写在前面。
如:6 25 ２/４表示下部纵筋共2排，上排2 25，下排4 25;
３、附加箍筋或吊筋:直接画在平面图中得主梁上,用线引注总配筋值,附加箍筋得肢数注在括号内。
当多数附加箍筋或吊筋相同时,可在图中统一说明,少数与统一说明不一致者,再原位引注。
4、当在梁上集中标注得内容（某一项或某几项）不适用于某跨或某悬挑段时,则将其不同数值原位标注在该跨或该悬挑段。
