S11H 非合金铁心卷铁心结构与参数

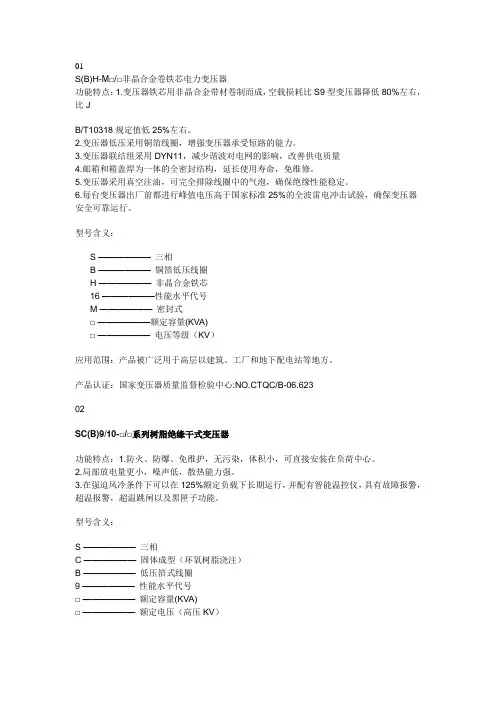

01S(B)H-M□/□非晶合金卷铁芯电力变压器功能特点：1.变压器铁芯用非晶合金带材卷制而成，空载损耗比S9型变压器降低80%左右，比JB/T10318规定值低25%左右。

2.变压器低压采用铜箔线圈，增强变压器承受短路的能力。

3.变压器联结组采用DYN11，减少谐波对电网的影响，改善供电质量4.邮箱和箱盖焊为一体的全密封结构，延长使用寿命，免维修。

5.变压器采用真空注油，可完全排除线圈中的气泡，确保绝缘性能稳定。

6.每台变压器出厂前都进行峰值电压高于国家标准25%的全波雷电冲击试验，确保变压器安全可靠运行。

型号含义：S ——————三相B ——————铜箔低压线圈H ——————非晶合金铁芯16 ——————性能水平代号M ——————密封式□ ——————额定容量(KVA)□ ——————电压等级（KV）应用范围：产品被广泛用于高层以建筑、工厂和地下配电站等地方。

产品认证：国家变压器质量监督检验中心:NO.CTQC/B-06.62302SC(B)9/10-□/□系列树脂绝缘干式变压器功能特点：1.防火、防爆、免维护，无污染，体积小，可直接安装在负荷中心。

2.局部放电量更小，噪声低，散热能力强。

3.在强迫风冷条件下可以在125%额定负载下长期运行，并配有智能温控仪，具有故障报警，超温报警，超温跳闸以及黑匣子功能。

型号含义：S ——————三相C ——————固体成型（环氧树脂浇注）B ——————低压箔式线圈9 ——————性能水平代号□ ——————额定容量(KVA)□ ——————额定电压（高压KV）应用范围：广泛应用于输变电系统，如宾馆，机场，高层建筑，商业中心，住宅小区等重要场所，以及地铁，冶炼，电厂，轮船，海洋钻井平台等环境恶劣场所。

产品认证：国家变压器质量监督检验中心:NO.CTQC/B-07.00103SG(B)10 H级绝缘干式电力变压器功能特点：1.承受热冲击能力，过负载能力大。

S11卷铁心变压器及应用中要注意的问题摘要：降低损耗，提高配电系统的效率，是油田关注的问题；S11系列高效节能卷铁心变压器，在我厂油田生产中得到广泛应用，收到了良好的节能效果，提高了功率因数，降低了电网线损，改善了电网的供电品质。

本文结合实际对S11型配电变压器的结构特点性能及应用中需要注意的问题做以说明，有利于提高其应用、维护和电网的安全运行。

关键词：S11系列高效节能卷铁心变压器结构特点和性能应用中注意的问题一、S11系列卷铁心变压器的结构特点S11系列变压器与其它系列变压器的最大差别是在铁心结构采用卷铁心结构。

按铁心材料和结构的不同有以下几种：1、S11非晶合金变压器。

用非晶合金材料制造的变压器空载损耗比现行S9型变压器降低70％～80％，节能效果十分显著。

非晶合金材料片极薄，磁密低，硬度是硅钢片的5倍，加工剪切很困难，一般是以边缘剪切处加温而获得良好的剪切面，故非晶合金变压器铁心截面呈长方形，变压器的绕组也呈长方形。

单相非晶合金铁心变压器的铁心结构是一个框，三相变压器的结构是由四个框合并成类似三相五柱式结构，一般三相非晶合金变压器的高压联结组为D接法。

2、R型卷铁心结构R型卷铁心结构的S11系列配电变压器。

应用计算机技术，将冷轧取向硅钢片经过专用计算机控制的曲线滚剪机加工，裁剪成一条宽度连续变化的线性钢带，再卷绕成封闭形铁心，其截面形状近似为纯圆形，故称为R型铁心。

用这种铁心制成的R型铁心变压器的结构特点有：①铁心：三相R型铁心变压器的铁心结构是由两个长方形其截面为内凸的铁心和包围在其外的截面为外凸的铁心组成的三相带外框双框卷铁心。

②绕组：R型铁心变压器的高低压绕组是在铁心柱上直接绕制的，因此绕组同心度好，径向机械强度高。

3、三维立体组合式三相卷铁心变压器三维立体组合式三相卷铁心变压器，其基本结构为三个单相卷绕铁心呈120°分布，外侧心柱套有高低压线圈，其内侧心柱位于中心位置。

浅析S11系列电力变压器铁心的选择
宋晓津;李英现
【期刊名称】《华北石油设计》
【年(卷),期】2003(000)004
【摘要】通过对三相卷铁心变压器和叠片式铁心变压器铁心结构和产品性能参数的对比分析，确定了生产过程中铁心结构的最佳方式。

【总页数】3页(P16-18)
【作者】宋晓津;李英现
【作者单位】华北石油管理局水电厂，河北省任丘市062552
【正文语种】中文
【中图分类】TM41
【相关文献】
1.非晶合金铁心变压器与S11型变压器比较 [J], 何顺姬
2.S11系列卷铁心与叠积式铁心变压器的性能分析 [J], 冯文胜;陆耀辉;陆建军
3.农村供电应推广使用S11系列卷铁心配电变压器 [J], 吴前
4.浅谈S11系列变压器绕组的种类及选择 [J], 张海波;闫庆森;王云
5.S11—M．R系列全密封卷铁心变压器 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

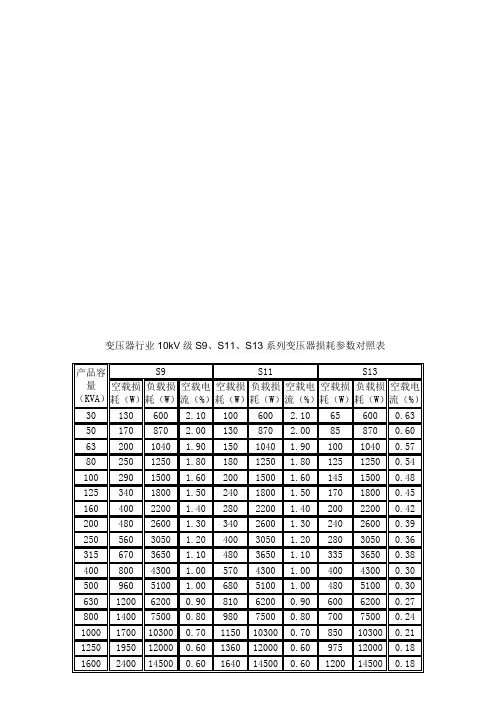

变压器行业10kV级S9、S11、S13系列变压器损耗参数对照表S13-M型全密封电力变压器主要技术参数负载损耗：即可变损失。

与通过的电流的平方成正比。

负载损耗是额定电流下与参考温度下的负载损耗。

展开些说，所谓额定电流是指一次侧分接位置必须是主分接，不能是其它分接的额定电流。

对参考温度而言，要看变压器的绝缘材料的耐热等级。

对油浸式变压器而言，不论是自冷、风冷或强油风冷，都有是A级绝缘材料，其参考温度是根据传统概念加以规定的，都是75℃。

1900年左右，经研究发现在铁中加入少量的硅或铝可大大降低磁路损耗，增大导磁率，且使电阻率增大，涡流损耗降低。

经多次改进，用0．35mm厚的硅钢片来代替铁线制作变压器铁芯。

1903来世界各国都在积极研究生产节能材料，变压器的铁芯材料已发展到现在最新的节能材料——非晶态磁性材料如2605S2，非晶合金铁芯变压器便应运而生。

使用2605S2制作的变压器，其铁损仅为硅钢变压器的1/5，铁损大幅度降低。

（2）变压器系列的节能效果上述非晶合金铁芯变压器，具有低噪音、低损耗等特点，其空载损耗仅为常规产品的1/5，且全密封免维护，运行费用极低。

我国S7系列变压器是1980年后推出的变压器，其效率较SJ、SJL、SL、SL1系列的变压器高，其负载损耗也较高。

80年代中期又设计生产出S9系列变压器，其价格较S7系列平均高出20%，空载损耗较S7系列平均降低8%，负载损耗平均降低24%，并且国家已明令在1998年底前淘汰S7、SL7系列，推广应用S9系列。

S11是推广应用的低损耗变压器。

S11型变压器卷铁心改变了传统的叠片式铁心结构。

硅钢片连续卷制，铁心无接缝，大大减少了磁阻，空载电流减少了60～80，提高了功率因数，降低了电网线损，改善了电网的供电品质。

连续卷绕充分利用了硅钢片的取向性，空载损耗降低20～35。

运行时的噪音水平降低到30～45dB，保护了环境。

非晶合金铁心的S11系列配电变压器系列的空载损耗较S9系列降低75%左右，但其价格仅比S9系列平均高出30%，其负载损耗与S9系列变压器相等。
