螺旋密封结构参数优化设计

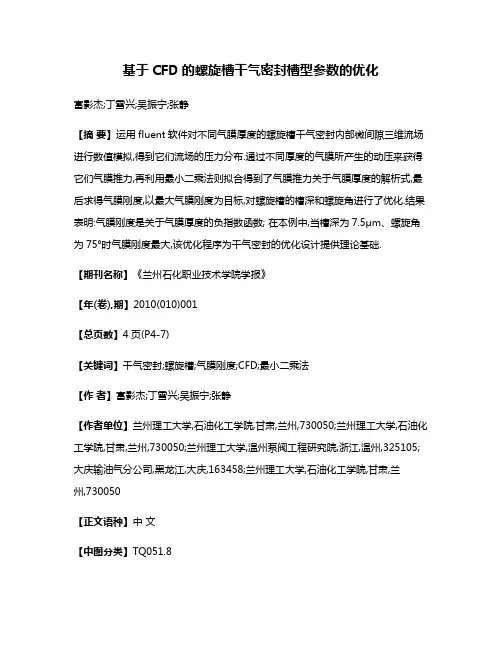

基于CFD的螺旋槽干气密封槽型参数的优化富影杰;丁雪兴;吴振宁;张静【摘要】运用fluent软件对不同气膜厚度的螺旋槽干气密封内部微间隙三维流场进行数值模拟,得到它们流场的压力分布.通过不同厚度的气膜所产生的动压来获得它们气膜推力,再利用最小二乘法则拟合得到了气膜推力关于气膜厚度的解析式,最后求得气膜刚度,以最大气膜刚度为目标,对螺旋槽的槽深和螺旋角进行了优化.结果表明:气膜刚度是关于气膜厚度的负指数函数; 在本例中,当槽深为7.5μm、螺旋角为75°时气膜刚度最大,该优化程序为干气密封的优化设计提供理论基础.【期刊名称】《兰州石化职业技术学院学报》【年(卷),期】2010(010)001【总页数】4页(P4-7)【关键词】干气密封;螺旋槽;气膜刚度;CFD;最小二乘法【作者】富影杰;丁雪兴;吴振宁;张静【作者单位】兰州理工大学,石油化工学院,甘肃,兰州,730050;兰州理工大学,石油化工学院,甘肃,兰州,730050;兰州理工大学,温州泵阀工程研究院,浙江,温州,325105;大庆输油气分公司,黑龙江,大庆,163458;兰州理工大学,石油化工学院,甘肃,兰州,730050【正文语种】中文【中图分类】TQ051.8干气密封是目前旋转机械如压缩机、离心泵轴端密封中一种先进的非接触密封装置[1]。

目前最常用的端面槽形是螺旋线形,然而,在工程实践中,有些螺旋槽干气密封并没发挥出它的最大优势,其原因主要是槽形几何参数选择不合理。

为此,国内外学者一般采用有限元法[2-4]、实验测量法[5,6]及近似解析法[7,8]来获得螺旋槽干气密封密封槽内气体动压分布、气膜刚度及最佳的螺旋槽几何参数值。

本文不同于他们的是:应用基于有限体积法的fluent软件对不同气膜厚度的螺旋槽干气密封内部微间隙三维流场进行数值模拟,得到它们流场的压力分布。

通过不同厚度的气膜所产生的动压来获得它们气膜推力,再利用最小二乘法则拟合得到了气膜推力关于气膜厚度的解析式,最后求得气膜刚度,并以最大气膜刚度为目标,最终获得了最佳的螺旋槽几何参数值。

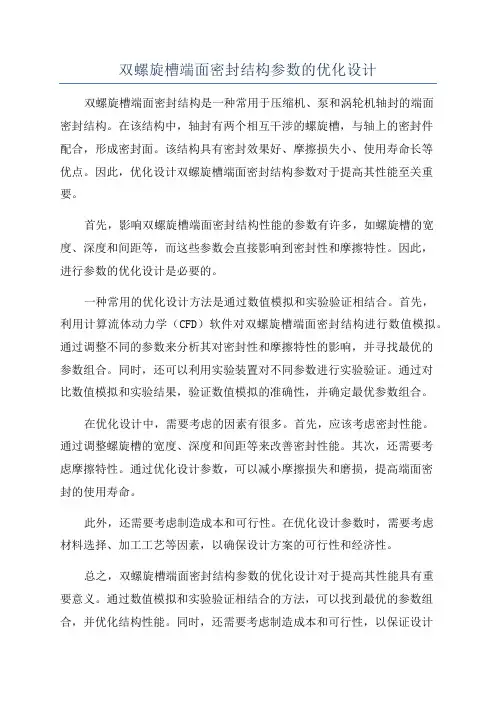

双螺旋槽端面密封结构参数的优化设计双螺旋槽端面密封结构是一种常用于压缩机、泵和涡轮机轴封的端面密封结构。

在该结构中，轴封有两个相互干涉的螺旋槽，与轴上的密封件配合，形成密封面。

该结构具有密封效果好、摩擦损失小、使用寿命长等优点。

因此，优化设计双螺旋槽端面密封结构参数对于提高其性能至关重要。

首先，影响双螺旋槽端面密封结构性能的参数有许多，如螺旋槽的宽度、深度和间距等，而这些参数会直接影响到密封性和摩擦特性。

因此，进行参数的优化设计是必要的。

一种常用的优化设计方法是通过数值模拟和实验验证相结合。

首先，利用计算流体动力学（CFD）软件对双螺旋槽端面密封结构进行数值模拟。

通过调整不同的参数来分析其对密封性和摩擦特性的影响，并寻找最优的参数组合。

同时，还可以利用实验装置对不同参数进行实验验证。

通过对比数值模拟和实验结果，验证数值模拟的准确性，并确定最优参数组合。

在优化设计中，需要考虑的因素有很多。

首先，应该考虑密封性能。

通过调整螺旋槽的宽度、深度和间距等来改善密封性能。

其次，还需要考虑摩擦特性。

通过优化设计参数，可以减小摩擦损失和磨损，提高端面密封的使用寿命。

此外，还需要考虑制造成本和可行性。

在优化设计参数时，需要考虑材料选择、加工工艺等因素，以确保设计方案的可行性和经济性。

总之，双螺旋槽端面密封结构参数的优化设计对于提高其性能具有重要意义。

通过数值模拟和实验验证相结合的方法，可以找到最优的参数组合，并优化结构性能。

同时，还需要考虑制造成本和可行性，以保证设计方案的实施性。

这将有助于提高双螺旋槽端面密封结构的密封性能和使用寿命。

螺旋筒结构的力学特性分析与改进设计螺旋筒结构在工程领域中被广泛应用，其独特的结构特性和力学性能受到了研究者们的关注。

本文旨在对螺旋筒结构的力学特性进行深入分析，并提出改进设计方案，以提高其在实际工程中的应用性能。

首先，我们需要了解螺旋筒结构的基本组成和工作原理。

螺旋筒结构通常由螺旋体和筒体两部分组成，螺旋体的螺旋升角、直径等参数会直接影响其承受载荷的能力。

而筒体的材料、厚度等参数则会影响整个结构的稳定性和耐久性。

因此，在对螺旋筒结构进行力学特性分析时，需要考虑到这些关键因素。

其次，我们可以通过有限元分析等数值模拟方法来研究螺旋筒结构在不同载荷情况下的变形和应力分布情况。

通过分析模拟结果，可以得出结构的强度、刚度等力学特性参数，为后续的改进设计提供依据。

在进行力学特性分析的基础上，我们可以针对螺旋筒结构存在的问题提出改进设计方案。

例如，在提高承载能力方面，可以通过优化螺旋体的螺旋形状和尺寸，增加筒体的厚度等方式来提高整个结构的强度。

同时，还可以考虑采用新型材料或结构设计，以增加结构的稳定性和耐久性。

此外，在改进设计过程中，还需要考虑到螺旋筒结构的制造和安装问题。

例如，如何确保螺旋体与筒体的连接牢固、结构的装配精度等都是需要重点考虑的问题。

通过综合考虑这些方面的因素，可以有效地改进螺旋筒结构的设计，提高其在实际工程中的应用性能。

梳理一下本文的重点，我们可以发现，是一个复杂而重要的课题。

通过深入研究螺旋筒结构的力学特性，我们可以更好地了解其工作原理和性能特点，并提出相应的改进设计方案，从而提高其在工程实践中的应用性能。

希望本文的研究成果能够为相关领域的研究和实际工程应用提供一定的参考价值。

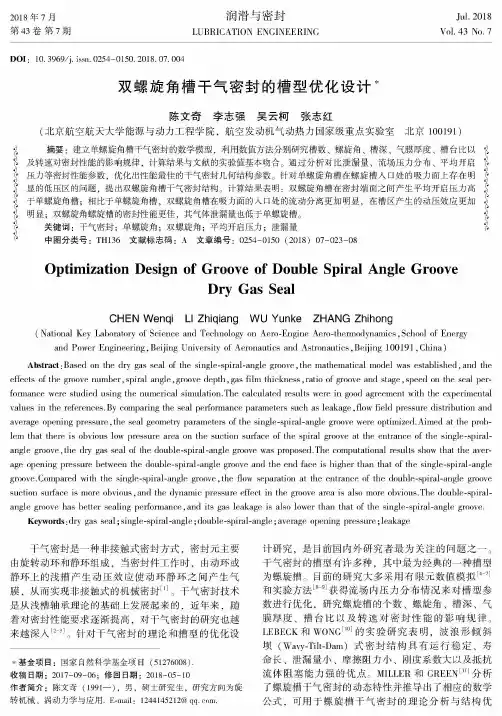

2018年7月润滑与密封 Jul.2018第 43 卷第 7 期LUBRICATION E N G I N E E R I N G Vol.43 No.7DOI ：10. 3969/j. issn. 0254-0150. 2018. 07. 004双螺旋角槽干气密封的槽型优化设计#陈文奇李志强吴云柯张志红(北京航空航天大学能源与动力工程学院，航空发动机气动热力国家级重点实验室北京100191)摘要：建立单螺旋角槽干气密封的数学模型，利用数值方法分别研究槽数、螺旋角、槽深、气膜厚度、槽台比以$ 及转速对密封性能的影响规律，计算结果与文献的实验值基本吻合。

通过分析对比泄漏量、流场压力分布、平均开启^压力等密封性能参数，优化出性能最佳的干气密封几何结构参数。

针对单螺旋角槽在螺旋槽人口处的吸力面上存在明| 显的低压区的问题，提出双螺旋角槽干气密封结构。

计算结果表明：双螺旋角槽在密封端面之间产生平均开启压力高| 于单螺旋角槽；相比于单螺旋角槽，双螺旋角槽在吸力面的人口处的流动分离更加明显，在槽区产生的动压效应更加f 明显；双螺旋角螺旋槽的密封性能更佳，其气体泄漏量也低于单螺旋槽。

关键词：干气密封；单螺旋角；双螺旋角；平均开启压力；泄漏量中图分类号：T H136文献标志码：A文章编号：0254-0150 (2018) 07-023-08Optimization Design of Groove of Double Spiral Angle GrooveDry Gas SealCHEN Wenqi LI Zhiqiang WU Yunke ZHANG Zhihong(National Key Laboratory of Science and Technology on Aero-Engine Aero-thermodynamics,School of Energy and Power Engineering,Beijing University of Aeronautics and Astronautics,Beijing 100191,China) Abstract：Based on the dry gas seal of the single-spiral-angle groove,the mathematical model was established,and the effects of the groove number,spiral angle,groove depth,gas film thickness,ratio of groove and stage,speed on the seal per­formance were studied using the numerical simulation.The calculated results were in good agreement with the experimental values in the references.By comparing the seal performance parameters such as leakage,flow field pressure distribution and average opening pressure,the seal geometry parameters of the single-spiral-angle groove were optimized.Aimed at the prob­lem that there is obvious low pressure area on the suction surface of the spiral groove at the entrance of the single-spiral- angle groove,the dry gas seal of the double-spiral-angle groove was proposed.The computational results show that the aver­age opening pressure between the double-spiral-angle groove and the end face is higher than that of the single-spiral-angle pared with the single-spiral-angle groove,the flow separation at the entrance of the double-spiral-angle groove suction surface is more obvious,and the dynamic pressure effect in the groove area is also more obvious.The double-spiral- angle groove has better sealing performance,and its gas leakage is also lower than that of the single-spiral-angle groove.Keywords ：dry gas seal；single-spiral-angle；double-spiral-angle；average opening pressure；leakage干气密封是一种非接触式密封方式，密封元主要 由旋转动环和静环组成，当密封件工作时，由动环或 静环上的浅槽产生动压效应使动环静环之间产生气 膜，从而实现非接触式的机械密封[|]。
