电缆桥架国家标准厚度(2020版)

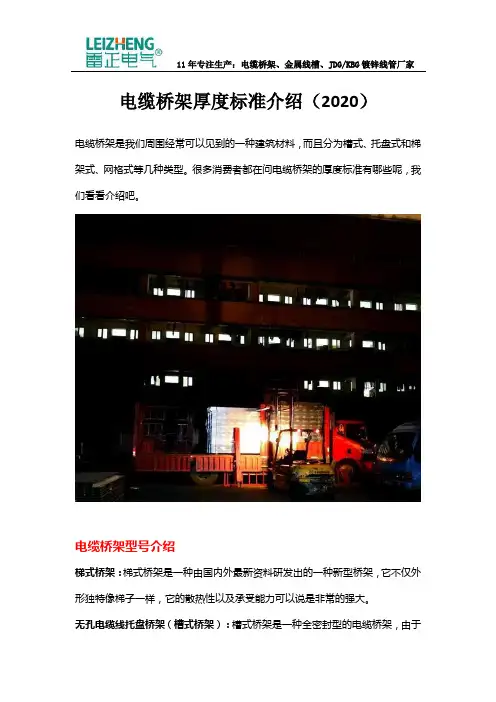

电缆桥架厚度标准介绍（2020）电缆桥架是我们周围经常可以见到的一种建筑材料，而且分为槽式、托盘式和梯架式、网格式等几种类型。

很多消费者都在问电缆桥架的厚度标准有哪些呢，我们看看介绍吧。

电缆桥架型号介绍梯式桥架：梯式桥架是一种由国内外最新资料研发出的一种新型桥架，它不仅外形独特像梯子一样，它的散热性以及承受能力可以说是非常的强大。

无孔电缆线托盘桥架（槽式桥架）：槽式桥架是一种全密封型的电缆桥架，由于它的密封，使得它的抗腐蚀能力以及抗干扰能力非常的强大。

有孔电缆线托盘桥架（托盘式桥架）：托盘式桥架是半密封型，它跟槽式桥架的形状十分类似，它具备重量较轻、荷载大、造型美、构造简易、安裝便捷等优势。

电缆桥架厚度标准介绍（2020）怎样选择适合的电缆桥架：一、桥架水平敷设时距地上的高度一般不低于于2.5m，垂直敷设时距地上1.8m 以下部分应加金属盖板保护。

二、在工程规划中，桥架的安顿应根据经济合理性、技术可行性、工作安全性等要素概括比较，以承认最佳方案，还要充分满足施工设备、保护检修及电缆敷设的要求。

专用房间内时在外。

电缆桥架水平敷设在设备夹层或上人马道且低于2.5m，应采用保护接地方法。

三、环境和耐久性的要求。

对耐腐蚀功用要求较高或要求洁净的场所，宜选用铝合金电缆桥架。

四、桥架在有防火要求的区段内，可在电缆梯架，托盘内添加具有耐火或难燃功用的板，网等材料构成封闭或半封闭式结构。

五、不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内。

六、桥架、线槽及其支吊架运用在有腐蚀性环境中，应选用耐腐蚀的刚性材料制造.或采用防腐蚀处理，防腐蚀处理方式应满足工程。

电缆桥架的厚度标准有哪些呢？通过上面的介绍，大家都有了一定的了解了吧。

桥架厚度允许偏差电缆桥架型号主要分为：槽式、梯式、托盘式材质主要有：镀锌、铝合金、不锈钢等…很多消费者消费者在选购桥架的时候，不知道如何选择桥架厚度，桥架的厚度主要影响置放电缆的重量，桥架厚度选择需要按照下面最小允许厚度标准，所以桥架厚度允许的偏差只需要满足最小允许厚度标准以上就可以安全使用。

桥架的厚度可以分为两个标准：国家标准和非国家标准•非国家标准属于行业标准，厂家可以根据客户实际需要来制定符合安全要求的厚度。

•国家标准指所使用桥架规格必须对应国家制定的厚度标准的硬性要求，符合国家标准厚度的桥架在稳定性和安全性会有保障。

非国家标准桥架最小允许厚度：•当电缆桥架宽度：~<100mm-150mm<~，厚度选择0.8mm或者1.0mm•当电缆桥架宽度：~<150mm-400mm<~，厚度选择 1.2mm或者1.5mm•当电缆桥架宽度：~<400mm-600mm<~，厚度选择 1.5mm或者1.8mm•当电缆桥架宽度：~<600mm-12000mm<~，厚度选择1.8mm或者2.5mm国家标准桥架最小允许厚度：根据《钢制电缆桥架工程技术规程》编号：T/CECS31-2017-3.5.5章规定，桥架厚度最小允许标准如下：槽式/托盘式桥架板材最小允许厚度标准：•电缆桥架宽度<300mm时，厚度选择1.2mm，盖板选择1.0mm •300mm≤电缆桥架宽度<500mm时，槽体厚度选择2.0mm，盖板选择1.2mm•500mm≤电缆桥架宽度<800mm时，槽体厚度选择3.0mm，盖板厚度选择1.5mm普通梯式桥架板材最小允许厚度标准：•150mm<电缆桥架宽度≤300mm时，厚度选择 1.2mm，盖板选择1.0mm•300mm＜电缆桥架宽度≤500mm时，槽体厚度选择1.5mm，盖板选择1.5mm•500mm≤电缆桥架宽度<800mm~时，槽体厚度选择2.0mm，盖板厚度选择2.0mm。

桥架厚度标准（2020最新）
有一些朋友对于电缆桥架或许还不是很了解，电缆桥架其实是一种工程之中必备的保护线缆的设施，是由支架、托臂和设备附件等组成。

建筑物内桥架可以独立架起，也可以附设在各种建(构)筑物和管廊支架上，其主要是用来架设电缆对电缆进行一个一致的归类，然后避免被杂乱损坏。

下面咱们就一起看看电缆桥架厚度标准（2020最新）。

如今桥架行业供应商越来越多，竞赛越剧烈，就必定会有部分电缆桥架厂家材质出现偷工减料的状况，究竟这个社会竞赛恶劣，所以咱们要有一个规范来参阅电缆桥架是否合格
桥架厚度国家规范：
根据JB/T 10216-2013《电控配电用电缆桥架》规范规则电缆桥架厚度国家规范如下图：。

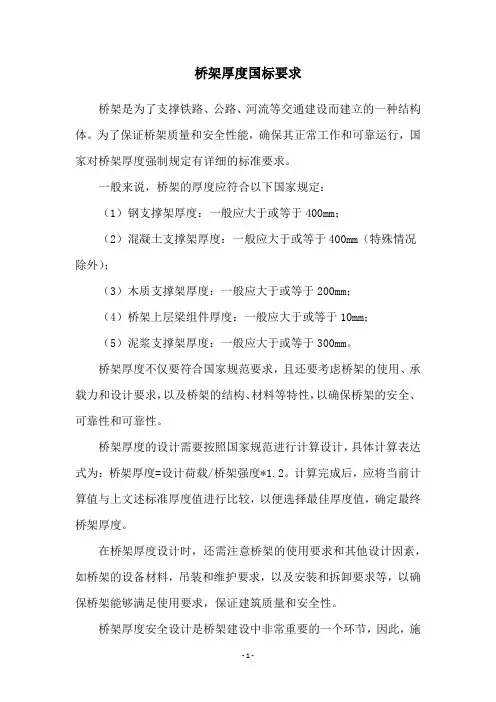

桥架厚度国标要求
桥架是为了支撑铁路、公路、河流等交通建设而建立的一种结构体。

为了保证桥架质量和安全性能，确保其正常工作和可靠运行，国家对桥架厚度强制规定有详细的标准要求。

一般来说，桥架的厚度应符合以下国家规定：
（1）钢支撑架厚度：一般应大于或等于400mm；
（2）混凝土支撑架厚度：一般应大于或等于400mm（特殊情况除外）；
（3）木质支撑架厚度：一般应大于或等于200mm；
（4）桥架上层梁组件厚度：一般应大于或等于10mm；
（5）泥浆支撑架厚度：一般应大于或等于300mm。

桥架厚度不仅要符合国家规范要求，且还要考虑桥架的使用、承载力和设计要求，以及桥架的结构、材料等特性，以确保桥架的安全、可靠性和可靠性。

桥架厚度的设计需要按照国家规范进行计算设计，具体计算表达式为：桥架厚度=设计荷载/桥架强度*1.2。

计算完成后，应将当前计算值与上文述标准厚度值进行比较，以便选择最佳厚度值，确定最终桥架厚度。

在桥架厚度设计时，还需注意桥架的使用要求和其他设计因素，如桥架的设备材料，吊装和维护要求，以及安装和拆卸要求等，以确保桥架能够满足使用要求，保证建筑质量和安全性。

桥架厚度安全设计是桥架建设中非常重要的一个环节，因此，施
工人员应该清楚桥架厚度设计的标准，认真仔细，仔细检查桥架，确保桥架的厚度和安全性能符合国家标准要求。

总之，桥架厚度的设计是一项非常重要的工程，必须按照国家规定的标准和要求进行设计，以确保桥架的安全性能和质量，确保交通建设的顺利进行。

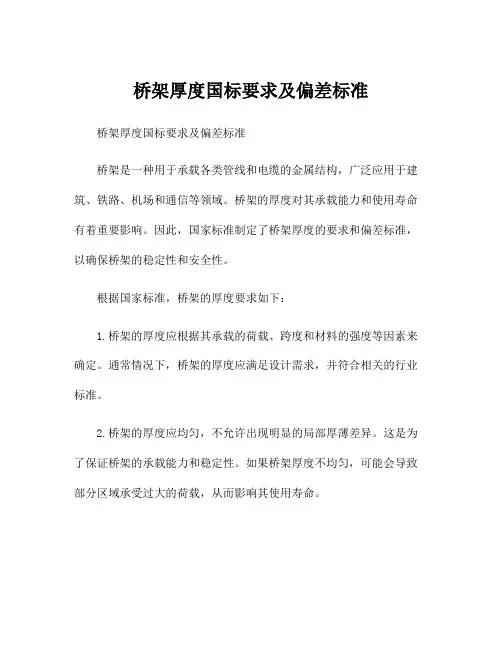

桥架厚度国标要求及偏差标准桥架厚度国标要求及偏差标准桥架是一种用于承载各类管线和电缆的金属结构，广泛应用于建筑、铁路、机场和通信等领域。

桥架的厚度对其承载能力和使用寿命有着重要影响。

因此，国家标准制定了桥架厚度的要求和偏差标准，以确保桥架的稳定性和安全性。

根据国家标准，桥架的厚度要求如下：1.桥架的厚度应根据其承载的荷载、跨度和材料的强度等因素来确定。

通常情况下，桥架的厚度应满足设计需求，并符合相关的行业标准。

2.桥架的厚度应均匀，不允许出现明显的局部厚薄差异。

这是为了保证桥架的承载能力和稳定性。

如果桥架厚度不均匀，可能会导致部分区域承受过大的荷载，从而影响其使用寿命。

3.桥架的厚度应满足相关强度要求，以确保其能够承受设计荷载。

比如，在承载大型电缆或重型设备的情况下，桥架的厚度应相应增加，以提供足够的支撑力和稳定性。

除了桥架厚度的要求，国家标准还规定了桥架厚度的偏差标准。

桥架厚度的偏差标准主要包括以下几个方面：1.厚度偏差：桥架的厚度应在设计要求的正负偏差范围内，且不得小于最小允许厚度。

根据具体的设计要求和行业标准，桥架的厚度偏差通常为正负几毫米或几个百分点。

2.局部厚度偏差：桥架的局部厚度偏差应控制在设计要求的允许范围内，不得超过规定的最大偏差限值。

局部厚度偏差主要是指桥架在制造过程中的局部变形或材料厚度的不均匀性。

3.对称性偏差：桥架的对称性偏差应符合设计要求，不得超过规定的最大偏差限值。

对称性偏差主要是指桥架在制造过程中的对称性问题，通常是由于制造误差或安装不当导致的。

4.表面平整度：桥架的表面应平整，不得有明显的凹凸和起伏。

表面平整度的要求主要是为了方便电缆的安装和维护，同时对桥架的美观性也有一定要求。

综上所述，桥架厚度国标要求主要包括桥架的厚度满足设计要求，并符合行业标准；桥架厚度偏差标准包括厚度偏差、局部厚度偏差、对称性偏差和表面平整度等方面的要求。

这些标准旨在确保桥架的稳定性和安全性，以满足各类管线和电缆的使用需求。

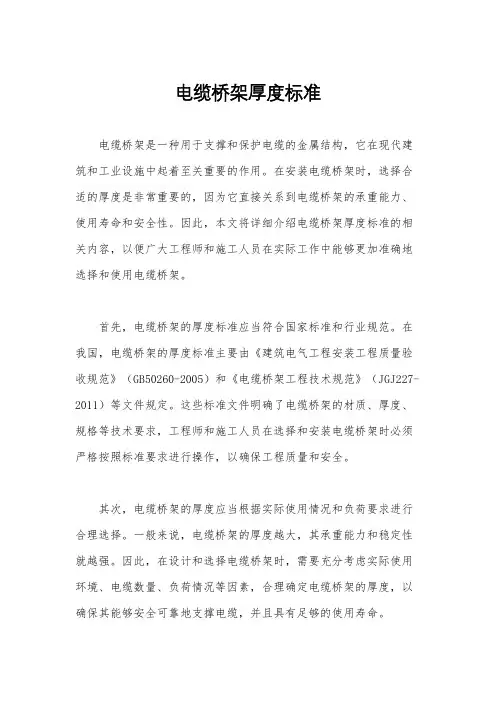

电缆桥架厚度标准电缆桥架是一种用于支撑和保护电缆的金属结构，它在现代建筑和工业设施中起着至关重要的作用。

在安装电缆桥架时，选择合适的厚度是非常重要的，因为它直接关系到电缆桥架的承重能力、使用寿命和安全性。

因此，本文将详细介绍电缆桥架厚度标准的相关内容，以便广大工程师和施工人员在实际工作中能够更加准确地选择和使用电缆桥架。

首先，电缆桥架的厚度标准应当符合国家标准和行业规范。

在我国，电缆桥架的厚度标准主要由《建筑电气工程安装工程质量验收规范》（GB50260-2005）和《电缆桥架工程技术规范》（JGJ227-2011）等文件规定。

这些标准文件明确了电缆桥架的材质、厚度、规格等技术要求，工程师和施工人员在选择和安装电缆桥架时必须严格按照标准要求进行操作，以确保工程质量和安全。

其次，电缆桥架的厚度应当根据实际使用情况和负荷要求进行合理选择。

一般来说，电缆桥架的厚度越大，其承重能力和稳定性就越强。

因此，在设计和选择电缆桥架时，需要充分考虑实际使用环境、电缆数量、负荷情况等因素，合理确定电缆桥架的厚度，以确保其能够安全可靠地支撑电缆，并且具有足够的使用寿命。

另外，电缆桥架的厚度还应当考虑防腐性能和防火性能。

在一些特殊环境中，如潮湿、腐蚀性较强的场所，电缆桥架很容易受到腐蚀，因此需要选择具有良好防腐性能的材质，并且增加一定的厚度，以提高其耐腐蚀能力。

同时，电缆桥架还应当具有一定的防火性能，以确保在发生火灾时能够有效地保护电缆和设施的安全。

最后，需要注意的是，电缆桥架的厚度标准不仅仅是一个简单的数字，它背后蕴含着丰富的工程经验和技术含量。

因此，在实际工作中，工程师和施工人员应当结合自身的实际经验和技术水平，综合考虑各种因素，灵活运用电缆桥架厚度标准，以确保工程质量和安全。

综上所述，电缆桥架的厚度标准是一个非常重要的技术问题，它直接关系到工程质量和安全。

工程师和施工人员在选择和使用电缆桥架时，必须严格按照国家标准和行业规范的要求进行操作，并且结合实际情况进行合理选择，以确保电缆桥架能够安全可靠地支撑电缆，保障设施和人员的安全。

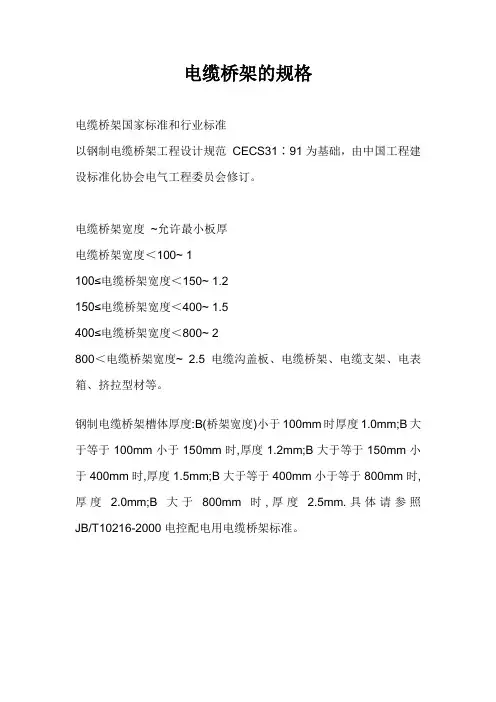

电缆桥架的规格
电缆桥架国家标准和行业标准
以钢制电缆桥架工程设计规范CECS31∶91为基础，由中国工程建设标准化协会电气工程委员会修订。

电缆桥架宽度~允许最小板厚
电缆桥架宽度＜100~ 1
100≤电缆桥架宽度＜150~ 1.2
150≤电缆桥架宽度＜400~ 1.5
400≤电缆桥架宽度＜800~ 2
800＜电缆桥架宽度~ 2.5电缆沟盖板、电缆桥架、电缆支架、电表箱、挤拉型材等。

钢制电缆桥架槽体厚度:B(桥架宽度)小于100mm时厚度1.0mm;B大于等于100mm小于150mm时,厚度1.2mm;B大于等于150mm小于400mm时,厚度1.5mm;B大于等于400mm小于等于800mm时,厚度 2.0mm;B大于800mm时,厚度 2.5mm.具体请参照JB/T10216-2000电控配电用电缆桥架标准。

这有个电缆桥架的标准，你下载来看看就知道了！
标准编号:QB/T 1453-2003
标准名称:电缆桥架
标准状态:现行
英文标题:Cable supports system
替代情况:QB/T 1453-1992
实施日期:2003-10-1
颁布部门:中华人民共和国国家发展和改革委员会
内容简介:本标准规定了钢制电缆桥架产品的型号、要求、试验方法、检验规则及标志、包装、运输、贮存。

本标准适用于架设10k V以下的动力电缆、控制电缆钢制桥架，不适用于有色金属和非金属制作的桥架。

出处: /detail/74609.html
下载:/upload/qy/in/QBT1453-20031.pdf
参考资料：。

桥架厚度标准（2020最新）
有一些朋友对于电缆桥架或许还不是很了解，电缆桥架其实是一种工程之中必备的保护线缆的设施，是由支架、托臂和设备附件等组成。

建筑物内桥架可以独立架起，也可以附设在各种建(构)筑物和管廊支架上，其主要是用来架设电缆对电缆进行一个一致的归类，然后避免被杂乱损坏。

下面咱们就一起看看电缆桥架厚度标准（2020最新）。

如今桥架行业供应商越来越多，竞赛越剧烈，就必定会有部分电缆桥架厂家材质出现偷工减料的状况，究竟这个社会竞赛恶劣，所以咱们要有一个规范来参阅电缆桥架是否合格
桥架厚度国家规范：
根据JB/T 10216-2013《电控配电用电缆桥架》规范规则电缆桥架厚度国家规范如下图：。

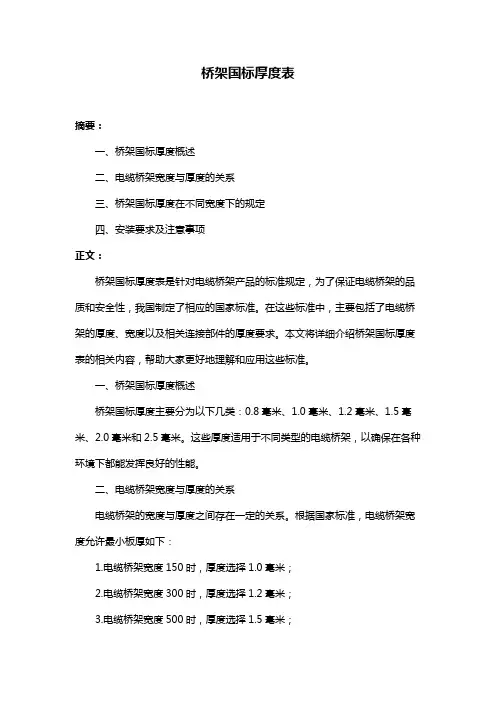

桥架国标厚度表摘要：一、桥架国标厚度概述二、电缆桥架宽度与厚度的关系三、桥架国标厚度在不同宽度下的规定四、安装要求及注意事项正文：桥架国标厚度表是针对电缆桥架产品的标准规定，为了保证电缆桥架的品质和安全性，我国制定了相应的国家标准。

在这些标准中，主要包括了电缆桥架的厚度、宽度以及相关连接部件的厚度要求。

本文将详细介绍桥架国标厚度表的相关内容，帮助大家更好地理解和应用这些标准。

一、桥架国标厚度概述桥架国标厚度主要分为以下几类：0.8毫米、1.0毫米、1.2毫米、1.5毫米、2.0毫米和2.5毫米。

这些厚度适用于不同类型的电缆桥架，以确保在各种环境下都能发挥良好的性能。

二、电缆桥架宽度与厚度的关系电缆桥架的宽度与厚度之间存在一定的关系。

根据国家标准，电缆桥架宽度允许最小板厚如下：1.电缆桥架宽度150时，厚度选择1.0毫米；2.电缆桥架宽度300时，厚度选择1.2毫米；3.电缆桥架宽度500时，厚度选择1.5毫米；4.电缆桥架宽度800时，厚度选择2.0毫米。

此外，在宽度小于800毫米的电缆桥架中，当总宽度小于500毫米时，国标厚度应达到1.5毫米；当总宽度小于300毫米时，国标厚度应达到1.2毫米。

三、桥架国标厚度在不同宽度下的规定在实际应用中，桥架国标厚度在不同宽度下有不同的规定。

例如，在宽度大于800毫米的电缆桥架中，国标厚度应达到2.0毫米。

而对于特殊场合，如石化、船舶、采煤等行业，可采用钢质电缆桥架，其厚度可根据实际情况进行选择。

四、安装要求及注意事项在安装电缆桥架时，应根据建筑平面布置图，结合空调管线和电气管线等设置情况，合理选定适用的桥架。

在选型过程中，要考虑电缆类型、数量等因素，确保电缆桥架能够满足实际需求。

综上所述，桥架国标厚度表为电缆桥架的设计、选型和安装提供了重要的参考依据。

在实际应用中，需根据电缆桥架的宽度、使用环境等因素，选择合适的厚度，确保电缆桥架的安全性和可靠性。

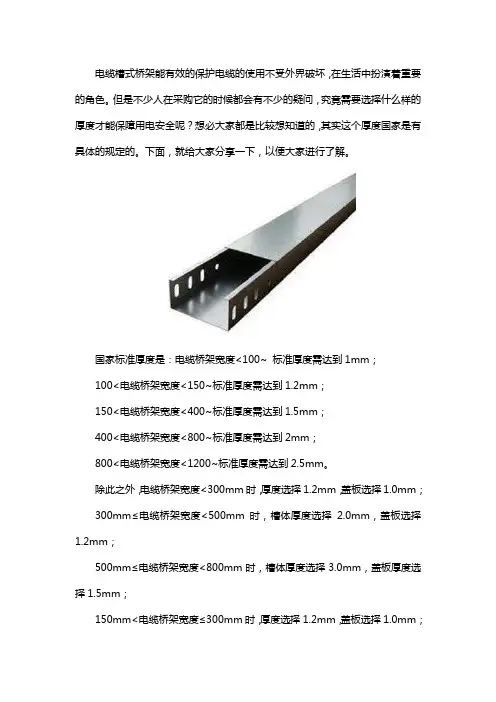

电缆槽式桥架能有效的保护电缆的使用不受外界破坏，在生活中扮演着重要的角色。

但是不少人在采购它的时候都会有不少的疑问，究竟需要选择什么样的厚度才能保障用电安全呢？想必大家都是比较想知道的，其实这个厚度国家是有具体的规定的。

下面，就给大家分享一下，以便大家进行了解。

国家标准厚度是：电缆桥架宽度<100~ 标准厚度需达到1mm；
100<电缆桥架宽度<150~标准厚度需达到1.2mm；
150<电缆桥架宽度<400~标准厚度需达到1.5mm；
400<电缆桥架宽度<800~标准厚度需达到2mm；
800<电缆桥架宽度<1200~标准厚度需达到2.5mm。

除此之外，电缆桥架宽度<300mm时，厚度选择1.2mm，盖板选择1.0mm；
300mm≤电缆桥架宽度<500mm时，槽体厚度选择2.0mm，盖板选择1.2mm；
500mm≤电缆桥架宽度<800mm时，槽体厚度选择3.0mm，盖板厚度选择1.5mm；
150mm<电缆桥架宽度≤300mm时，厚度选择1.2mm，盖板选择1.0mm；
500mm≤电缆桥架宽度<800mm~时，槽体厚度选择2.0mm，盖板厚度选择2.0mm。

以上就是河南宝恒电气设备有限公司分享的全部内容，希望对大家有所帮助。

该公司生产各种电缆桥架，母线槽。

产品包括:槽式桥架、托盘式桥架、梯式桥架、组合式桥架、大跨距桥架、不锈钢桥架、热镀锌桥架、玻璃钢桥架、防火阻燃桥架、通信机房走线架、铝合金桥架、网格式桥架、封闭母线槽、空气式母线槽、密集绝缘母线槽等。

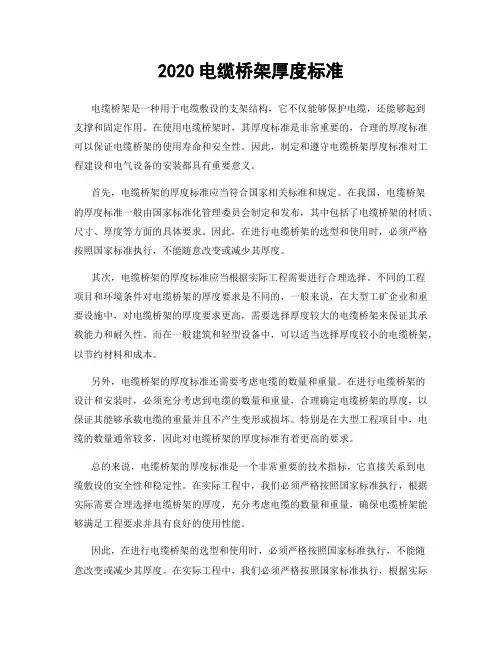

2020电缆桥架厚度标准电缆桥架是一种用于电缆敷设的支架结构，它不仅能够保护电缆，还能够起到支撑和固定作用。

在使用电缆桥架时，其厚度标准是非常重要的，合理的厚度标准可以保证电缆桥架的使用寿命和安全性。

因此，制定和遵守电缆桥架厚度标准对工程建设和电气设备的安装都具有重要意义。

首先，电缆桥架的厚度标准应当符合国家相关标准和规定。

在我国，电缆桥架的厚度标准一般由国家标准化管理委员会制定和发布，其中包括了电缆桥架的材质、尺寸、厚度等方面的具体要求。

因此，在进行电缆桥架的选型和使用时，必须严格按照国家标准执行，不能随意改变或减少其厚度。

其次，电缆桥架的厚度标准应当根据实际工程需要进行合理选择。

不同的工程项目和环境条件对电缆桥架的厚度要求是不同的，一般来说，在大型工矿企业和重要设施中，对电缆桥架的厚度要求更高，需要选择厚度较大的电缆桥架来保证其承载能力和耐久性。

而在一般建筑和轻型设备中，可以适当选择厚度较小的电缆桥架，以节约材料和成本。

另外，电缆桥架的厚度标准还需要考虑电缆的数量和重量。

在进行电缆桥架的设计和安装时，必须充分考虑到电缆的数量和重量，合理确定电缆桥架的厚度，以保证其能够承载电缆的重量并且不产生变形或损坏。

特别是在大型工程项目中，电缆的数量通常较多，因此对电缆桥架的厚度标准有着更高的要求。

总的来说，电缆桥架的厚度标准是一个非常重要的技术指标，它直接关系到电缆敷设的安全性和稳定性。

在实际工程中，我们必须严格按照国家标准执行，根据实际需要合理选择电缆桥架的厚度，充分考虑电缆的数量和重量，确保电缆桥架能够满足工程要求并具有良好的使用性能。

因此，在进行电缆桥架的选型和使用时，必须严格按照国家标准执行，不能随意改变或减少其厚度。

在实际工程中，我们必须严格按照国家标准执行，根据实际需要合理选择电缆桥架的厚度，充分考虑电缆的数量和重量，确保电缆桥架能够满足工程要求并具有良好的使用性能。

电缆桥架的厚度国家标准电缆桥架是一种通信、电力等行业常用的电缆敷设装置，它能够有效地承载和支撑电缆，并通过桥架的结构将电缆保持在稳定的位置上。

在电缆敷设和布线过程中，电缆桥架的厚度是一个非常重要的参数，它直接关系到电缆的安全性和稳定性。

制定电缆桥架的厚度国家标准对于确保电缆系统的正常运行具有重要意义。

1. 简介电缆桥架作为一种重要的电缆敷设装置，被广泛应用于各个领域，如建筑、电力、通信以及工业生产等。

它通过架设在墙壁或天花板上，为电缆的敷设提供了一种架设通道。

电缆桥架不仅能够支撑和保护电缆，还能够有效地降低电缆的弯曲程度，减少电缆间的干扰，提高电缆系统的可靠性和可维护性。

2. 电缆桥架的厚度国家标准的重要性电缆桥架的厚度国家标准直接关系到电缆敷设的质量和安全，对于确保电缆系统的正常运行至关重要。

通过制定电缆桥架的厚度国家标准，可以规范电缆桥架的制造和安装过程，确保电缆桥架的质量和稳定性。

3. 目前的电缆桥架厚度国家标准目前，国内已经制定了相关的电缆桥架厚度国家标准。

根据国家标准，电缆桥架的厚度应符合一定的要求。

一般情况下，电缆桥架的厚度应在一定的范围内进行选择，以保证电缆桥架的承载能力和稳定性。

在一些特殊的应用场景下，可能还需要根据实际情况进行定制和调整。

4. 电缆桥架厚度的选择原则在选择电缆桥架的厚度时，需要考虑以下几个因素：- 电缆的类型和规格：不同类型和规格的电缆对桥架的厚度有着不同的要求。

一般来说，较大规格的电缆通常需要更加稳固和厚度更大的桥架来支撑。

- 敷设环境的要求：如果电缆需要在恶劣的环境中敷设，比如高温、潮湿等环境，桥架的厚度需要相应增加，以增强电缆的保护性能。

- 承载能力：桥架的厚度需要足够强度承载电缆的重量，以确保电缆系统的稳定性和安全性。

5. 对电缆桥架厚度国家标准的个人观点和理解在我看来，制定电缆桥架厚度国家标准是非常有必要的。

这一标准的制定不仅可以规范电缆桥架的制造和安装过程，还能够提高电缆系统的可靠性和可维护性。

电缆桥架的厚度国家标准参考
电缆桥架是一款为保护电缆而衍生的产品，是电缆的保护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和装置附件组成，桥架主要类型能够分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架起装置，悉数零件均需进行镀锌处理，可装置在建筑物显露天。

也能够敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多显露电线需要被保护的供电环境都会见到电缆桥架的运用。

那么电缆桥架的厚度国家标准是什么呢？今日我们就来说一下。

电缆桥架如何选型：
1、确认环境条件：环境条件一般有三种：腐蚀环境、正常环境、特别环境。

2、确认走向：依据多数电缆走向，在室内可沿墙、柱、梁、楼板走，在室外尽可能沿管道走。

3、计算荷重：计算在电缆桥架走向断面上的单位长度电缆的分量q及总荷载G
G总=n1*q1+n2*q2+……nn*qn
式中：q1 q2 q3……qn为每根电缆单位分量(Kg/m)
n1 n2 n3……nn为相同电缆根数G总< G允
4、选择桥架：依据电缆荷载及桥架装置处的环境，以桥架的荷载曲线为依据，来确认桥架的类型和规格以及立柱的间距、托臂的长度、桥架的层次、立柱的长度等。

5、依据电缆走向及其装置的环境确认桥架的固定方法：悬挂式、直立式（这两种方式均可选用单侧固定或许双侧固定）、壁侧式等。

6、电缆桥架层次的摆放是：弱电操控电缆在最上层，接着一般操控电缆、低压动力电缆、高压动力电缆，依次往下摆放，这样摆放有利于屏蔽干扰、通风、散热等。

电缆桥架的厚度国家标准：。

桥架厚度允许偏差电缆桥架型号主要分为：槽式、梯式、托盘式材质主要有：镀锌、铝合金、不锈钢等…很多消费者消费者在选购桥架的时候，不知道如何选择桥架厚度，桥架的厚度主要影响置放电缆的重量，桥架厚度选择需要按照下面最小允许厚度标准，所以桥架厚度允许的偏差只需要满足最小允许厚度标准以上就可以安全使用。

桥架的厚度可以分为两个标准：国家标准和非国家标准•非国家标准属于行业标准，厂家可以根据客户实际需要来制定符合安全要求的厚度。

•国家标准指所使用桥架规格必须对应国家制定的厚度标准的硬性要求，符合国家标准厚度的桥架在稳定性和安全性会有保障。

非国家标准桥架最小允许厚度：•当电缆桥架宽度：~<100mm-150mm<~，厚度选择0.8mm或者1.0mm•当电缆桥架宽度：~<150mm-400mm<~，厚度选择 1.2mm或者1.5mm•当电缆桥架宽度：~<400mm-600mm<~，厚度选择 1.5mm或者1.8mm•当电缆桥架宽度：~<600mm-12000mm<~，厚度选择1.8mm或者2.5mm国家标准桥架最小允许厚度：根据《钢制电缆桥架工程技术规程》编号：T/CECS31-2017-3.5.5章规定，桥架厚度最小允许标准如下：槽式/托盘式桥架板材最小允许厚度标准：•电缆桥架宽度<300mm时，厚度选择1.2mm，盖板选择1.0mm •300mm≤电缆桥架宽度<500mm时，槽体厚度选择2.0mm，盖板选择1.2mm•500mm≤电缆桥架宽度<800mm时，槽体厚度选择3.0mm，盖板厚度选择1.5mm普通梯式桥架板材最小允许厚度标准：•150mm<电缆桥架宽度≤300mm时，厚度选择 1.2mm，盖板选择1.0mm•300mm＜电缆桥架宽度≤500mm时，槽体厚度选择1.5mm，盖板选择1.5mm•500mm≤电缆桥架宽度<800mm~时，槽体厚度选择2.0mm，盖板厚度选择2.0mm。

电缆桥架/镀锌线槽厚度国家标准按目前2020最新的电缆桥架/镀锌线槽厚度国家标准，还是参考旧版的那两份标准，这两份是目前最新的。

1、《JBT10216-2013电控配电用电缆桥架》2、《T/CECS31-2017钢制电缆桥架工程技术规程》（这份壁厚推荐较厚点）重要的事说三遍：1、镀锌线槽跟电缆桥架是同一个东西2、镀锌线槽跟电缆桥架是同一个东西3、镀锌线槽跟电缆桥架是同一个东西宽度小于200mm的叫镀锌线槽，宽度大于200mm的叫电缆桥架，镀锌线槽用于敷设小口径电线，电缆桥架用于敷设大口径电缆。

用途不同，则有不同的叫法而已，产品是一样的。

根据标准规范《电控配电用电缆桥架》编号：JBT10216-2013 规定，电缆桥架/镀锌线槽国标厚度如下：电缆桥架/镀锌线槽宽度W<150~ 标准厚度需达到 1.0mm150<电缆桥架宽度<300~ 标准厚度需达到 1.2mm300<电缆桥架宽度<500~ 标准厚度需达到 1.5mm500<电缆桥架宽度<800~ 标准厚度需达到 2.0mm电缆桥架宽度>800~ 标准厚度需达到 2.2mm根据标准规范《钢制电缆桥架工程技术规程》编号：T/CECS31-2017-3.5.5章规定，镀锌电缆桥架/镀锌线槽国标厚度如下：槽式/托盘式电缆桥架/镀锌线槽板材最小允许厚度标准：桥架宽度<300mm时，厚度选择1.2mm，盖板选择1.0mm300mm≤桥架宽度<500mm时，槽体厚度选择2.0mm，盖板选择1.2mm500mm≤桥架宽度<800mm时，槽体厚度选择3.0mm，盖板厚度选择1.5mm普通梯式电缆桥架/镀锌线槽板材最小允许厚度标准：150mm<桥架宽度≤300mm时，厚度选择1.2mm，盖板选择1.0mm300mm＜桥架宽度≤500mm时，槽体厚度选择1.5mm，盖板选择1.5mm500mm≤桥架宽度<800mm~时，槽体厚度选择2.0mm，盖板厚度选择2.0mm。

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
电缆桥架国标厚度（2020版）
电缆桥架简介：
电缆桥架属于一款为保护电缆而衍生的产品，它可以保护电缆在正常通电运作的情况下不被外界环境和不定因素影响和破坏，从而保障用电、供电安全。

电缆桥架国标厚度（附国家标准图）：
国家厚度标准：国家为规范桥架行业所制定的生产标准，具体可观看下面视频讲解：
根据《JBT10216-2013 电控配电用电缆桥架》，电缆桥架国标厚度标准图如下：
电缆桥架规格表：
根据 JB/T 10216-2013《电控配电用电缆桥架》标准电缆桥架规格如下图：
电缆桥架型号介绍：
电缆桥架常用的型号有：槽式桥架、梯式桥架、托盘式桥架（详情如下）
无孔电缆托盘桥架（槽式桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。

梯式电缆桥架：梯式桥架简称“ 梯式电缆桥架” 它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好。

有孔电缆托盘桥架（托盘式电缆桥架）：托盘式桥架是半密封型，它跟槽式桥架的样子非常相似，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。

以上便是电缆桥架国标厚度（2020版）的介绍，希望以上的介绍大家看完之后能对电缆桥架有更清晰的认识。

东莞文兴桥架厂官网：桥架厚度允许偏差不少的大型供电的场所都会使用到电缆桥架来保护电缆，但是不少人在选购桥架的时候都会有疑问，自己的电缆数量并不是很多，在采购时候并不是选择厚度越厚的桥架就安全，反而会大大增加采购的成本，大家可以参考一下桥架厚度允许偏差来采购桥架，下面为大家介绍一下。

桥架的厚度有两种标准：国标和非国标国标一般执行在大型供电项目上可以大大保障用电安全，成本会高一些。

非国标属于行业标准，如果桥架承载电缆重量不是很重选择非国标会更加的实惠。

国标和非国标在安全性上区别并不大，桥架厚度主要是根据需要承载的重量来确定的，除非施工方对桥架厚度有硬性标准就需要根据指定厚度购买。

东莞文兴桥架厂官网：非标桥架厚度允许偏差：当电缆桥架宽度：~<100mm-150mm<~，厚度选择0.8mm或者1.0mm 当电缆桥架宽度：~<150mm-400mm<~，厚度选择1.2mm或者1.5mm 当电缆桥架宽度：~<400mm-600mm<~，厚度选择1.5mm或者1.8mm 当电缆桥架宽度：~<600mm-12000mm<~，厚度选择1.8mm或者2.5mm国标桥架厚度允许偏差：当电缆桥架宽度：~<100mm-150mm<~，厚度选择1.5mm当电缆桥架宽度：~<150mm-400mm<~，厚度选择1.5mm或者1.8mm 当电缆桥架宽度：~<400mm-600mm<~，厚度选择1.8mm或者2.0mm 当电缆桥架宽度：~<600mm-12000mm<~，厚度选择2.0mm或者2.5mm上面便是桥架厚度允许偏差的相关介绍，大家在购买桥架的时候可以根据实际情况参照上面的标准选购适用厚度的电缆桥架。

电缆桥架厚度国标要求
电缆桥架是电缆敷设的一种重要设备，其厚度对于电缆敷设的安全和稳定性具有重要影响。

我国制定了相关的电缆桥架厚度国家标准，以保障电缆敷设的质量和安全。

根据国家标准，电缆桥架的厚度应根据其尺寸、材料和使用环境等因素进行选择。

例如，在潮湿、腐蚀的环境中，应选择厚度更大的电缆桥架，以增强其耐腐蚀和防水性能。

同时，也要考虑电缆敷设的负荷和布线方式等因素，以选择合适的厚度。

除此之外，国家标准还规定了电缆桥架的材料、表面处理和安装要求等内容。

其中，材料应具有良好的强度和耐腐蚀性能，表面处理应采用防锈、防腐等措施，安装时也要注意电缆桥架的支撑和固定。

总之，电缆桥架的厚度选择应根据具体情况进行综合考虑，同时也要遵循国家标准的要求，以确保电缆敷设的安全和稳定性。

- 1 -。
