电缆桥架规格及厚度国家标准介绍

电缆桥架规格及厚度国家标准介绍
桥架由槽体式、金属托盘或梯阶式的平行线段、弯通、三通、四通部件及其托臂(臂式支撑架)、支架等组成具备密接支撑点电缆线的刚度构造系统之全民(下称电缆桥架)。

时上涌电缆桥架持续获得销售市场的认同和接纳桥架制造行业的国内生产制造的幅度，商品采用高品质冷轧板，获得普遍关心商品采用高品质冷轧板，表层加工工艺有冷喷锌、热浸镀锌、静电粉末喷涂、防火材料、喷漆等
桥架怎样型号选择：
1、明确自然环境标准：自然环境标准一般有三种：浸蚀自然环境、一切正常自然环境、独特自然环境。

2、明确迈向：依据大部分电缆线迈向，在房间内可沿墙、柱、梁、混凝土楼板走，在户外尽量沿管路走。

3、测算载荷：测算在桥架迈向横断面上的单位长度电缆线的净重q及总载荷G G总=n1*q1+n2*q2+……nn*qn
式中：q1q2q3……qn为每根电缆线单位净重(Kg/m)
n1n2n3……nn为同样电缆线支数G总
4、挑选电缆桥架：依据电缆线载荷及电缆桥架安裝处的自然环境，以电缆桥架的载荷曲线图为根据，来明确电缆桥架的种类和规格型号及其立杆的间隔、托臂的长短、电缆桥架的层级、立杆的长短等。

5、依据电缆线迈向以及安裝的自然环境明确电缆桥架的固定不动方法：悬架式、直立式（这二种局势均可选用一侧固定不动或是双侧固定不动）、壁侧式等。

6、桥架层级的排序是：弱电安装变频电缆在顶部，然后一般变频电缆、低压动力电缆、髙压动力电缆，先后向下排序，那样排序有益于屏蔽掉影响、自然通风、排热等。

电缆桥架规格：
电缆桥架厚度国家标准：。

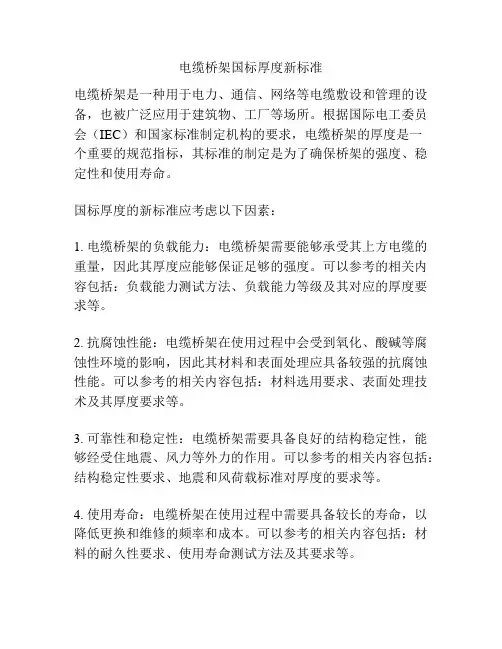

电缆桥架国标厚度新标准
电缆桥架是一种用于电力、通信、网络等电缆敷设和管理的设备，也被广泛应用于建筑物、工厂等场所。

根据国际电工委员会（IEC）和国家标准制定机构的要求，电缆桥架的厚度是一
个重要的规范指标，其标准的制定是为了确保桥架的强度、稳定性和使用寿命。

国标厚度的新标准应考虑以下因素：
1. 电缆桥架的负载能力：电缆桥架需要能够承受其上方电缆的重量，因此其厚度应能够保证足够的强度。

可以参考的相关内容包括：负载能力测试方法、负载能力等级及其对应的厚度要求等。

2. 抗腐蚀性能：电缆桥架在使用过程中会受到氧化、酸碱等腐蚀性环境的影响，因此其材料和表面处理应具备较强的抗腐蚀性能。

可以参考的相关内容包括：材料选用要求、表面处理技术及其厚度要求等。

3. 可靠性和稳定性：电缆桥架需要具备良好的结构稳定性，能够经受住地震、风力等外力的作用。

可以参考的相关内容包括：结构稳定性要求、地震和风荷载标准对厚度的要求等。

4. 使用寿命：电缆桥架在使用过程中需要具备较长的寿命，以降低更换和维修的频率和成本。

可以参考的相关内容包括：材料的耐久性要求、使用寿命测试方法及其要求等。

5. 安全性：电缆桥架在使用过程中需要保证人员和设备的安全。

可以参考的相关内容包括：电缆桥架与电线电缆的安全间距、人员防护措施要求等。

以上是国标厚度新标准应考虑的一些相关内容的参考。

在实际制定中，可以参考IEC和国内相关标准的要求，结合本国实
际情况，制定出适合国内电缆桥架的厚度新标准，以确保电缆桥架在设计、制造和使用过程中的质量和安全性。

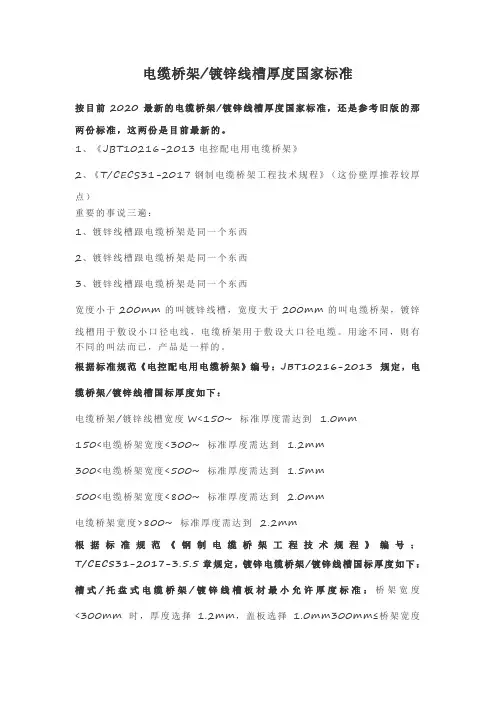

电缆桥架/镀锌线槽厚度国家标准按目前2020最新的电缆桥架/镀锌线槽厚度国家标准，还是参考旧版的那两份标准，这两份是目前最新的。

1、《JBT10216-2013电控配电用电缆桥架》2、《T/CECS31-2017钢制电缆桥架工程技术规程》（这份壁厚推荐较厚点）重要的事说三遍：1、镀锌线槽跟电缆桥架是同一个东西2、镀锌线槽跟电缆桥架是同一个东西3、镀锌线槽跟电缆桥架是同一个东西宽度小于200mm的叫镀锌线槽，宽度大于200mm的叫电缆桥架，镀锌线槽用于敷设小口径电线，电缆桥架用于敷设大口径电缆。

用途不同，则有不同的叫法而已，产品是一样的。

根据标准规范《电控配电用电缆桥架》编号：JBT10216-2013 规定，电缆桥架/镀锌线槽国标厚度如下：电缆桥架/镀锌线槽宽度W<150~ 标准厚度需达到 1.0mm150<电缆桥架宽度<300~ 标准厚度需达到 1.2mm300<电缆桥架宽度<500~ 标准厚度需达到 1.5mm500<电缆桥架宽度<800~ 标准厚度需达到 2.0mm电缆桥架宽度>800~ 标准厚度需达到 2.2mm根据标准规范《钢制电缆桥架工程技术规程》编号：T/CECS31-2017-3.5.5章规定，镀锌电缆桥架/镀锌线槽国标厚度如下：槽式/托盘式电缆桥架/镀锌线槽板材最小允许厚度标准：桥架宽度<300mm时，厚度选择1.2mm，盖板选择1.0mm300mm≤桥架宽度<500mm时，槽体厚度选择2.0mm，盖板选择1.2mm500mm≤桥架宽度<800mm时，槽体厚度选择3.0mm，盖板厚度选择1.5mm普通梯式电缆桥架/镀锌线槽板材最小允许厚度标准：150mm<桥架宽度≤300mm时，厚度选择1.2mm，盖板选择1.0mm300mm＜桥架宽度≤500mm时，槽体厚度选择1.5mm，盖板选择1.5mm500mm≤桥架宽度<800mm~时，槽体厚度选择2.0mm，盖板厚度选择2.0mm。

电缆桥架分类及国家标准桥架分成槽式、托盘的来式和梯架式、网文件格式等构造，由支撑架、托臂和安裝配件等构成。

房屋建筑内电缆桥架能够单独搭建，还可以附属在各种各样建(构)筑物和地下综合管廊自支撑架上，应反映构造简易，造型设计美观大方、配备灵便和检修便捷等特性，所有零件均需开展热镀锌解决。

安裝在房屋建筑外室外的电缆桥架，如果是在相邻海滩或归属于浸蚀区，则材料务必具备防腐蚀、耐湿气、粘合力好，抗冲击抗压强度高的物理性能特性。

电缆桥架分类：常常能够看到的桥架型号规格分别是：没孔托盘的电缆桥架（槽式电缆桥架）、梯式桥架、有孔托盘电缆桥架（托盘式电缆桥架）。

这三种电缆桥架都有各的优势，是现阶段中国应用数最多的型号规格，接下去大家看一下详解。

1.槽式桥架是一种密封式型桥架，它很适用铺设计算机电缆、电力电缆、热电阻电缆线以及它高精度系统软件的变频电缆的屏蔽掉影响和重浸蚀自然环境中电缆线的安全防护都是有不错的实际效果，考虑到槽式直达作屏蔽掉时、金属表面处理用热镀锌。

2.托盘式桥架是原油、化工厂、电力工程、轻工业、电视机、通讯器材等层面运用最普遍的一种，它具备重量较轻、荷载量大、造型设计美观大方、构造简约、安裝便捷等特性，它既合适用以动力电缆的安裝，也适用变频电缆的铺设。

3.梯方式桥架具备净重轻柔、工程造价低、造型设计与众不同、安裝便捷、排热性、透气率好等特性，它一般适用直轻大电缆线的铺设，很适用高、低动力电缆的铺设。

电缆桥架国家标准薄厚：注：国家行业标准一般是比较严密对安全系数标准很高的建筑项目而应用的较多。

<100毫米电缆桥架总宽<150mm~时，厚薄需挑选1.5mm<150mm电缆桥架总宽<400mm~时，厚薄就得挑选1.5mm至1.8mm<400mm电缆桥架总宽<600Mm~时，挑选1.8mm至2.0Mm<600Mm电缆桥架总宽<1200Mm~时，挑选2.0Mm至2.5mm。

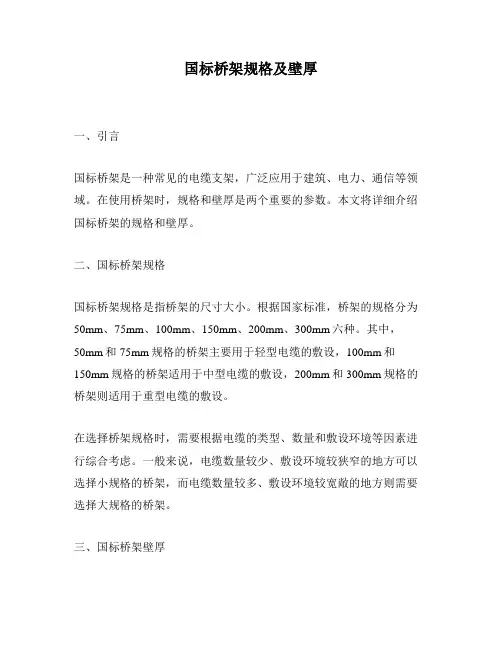

国标桥架规格及壁厚一、引言国标桥架是一种常见的电缆支架，广泛应用于建筑、电力、通信等领域。

在使用桥架时，规格和壁厚是两个重要的参数。

本文将详细介绍国标桥架的规格和壁厚。

二、国标桥架规格国标桥架规格是指桥架的尺寸大小。

根据国家标准，桥架的规格分为50mm、75mm、100mm、150mm、200mm、300mm六种。

其中，50mm和75mm规格的桥架主要用于轻型电缆的敷设，100mm和150mm规格的桥架适用于中型电缆的敷设，200mm和300mm规格的桥架则适用于重型电缆的敷设。

在选择桥架规格时，需要根据电缆的类型、数量和敷设环境等因素进行综合考虑。

一般来说，电缆数量较少、敷设环境较狭窄的地方可以选择小规格的桥架，而电缆数量较多、敷设环境较宽敞的地方则需要选择大规格的桥架。

三、国标桥架壁厚国标桥架壁厚是指桥架的材料厚度。

根据国家标准，桥架的壁厚分为1.0mm、1.2mm、1.5mm、2.0mm、2.5mm、3.0mm六种。

其中，1.0mm 和1.2mm壁厚的桥架主要用于轻型电缆的敷设，1.5mm和2.0mm壁厚的桥架适用于中型电缆的敷设，2.5mm和3.0mm壁厚的桥架则适用于重型电缆的敷设。

在选择桥架壁厚时，需要根据电缆的重量、敷设长度和敷设环境等因素进行综合考虑。

一般来说，电缆重量较轻、敷设长度较短的地方可以选择薄壁桥架，而电缆重量较重、敷设长度较长的地方则需要选择厚壁桥架。

四、结论国标桥架规格和壁厚是影响桥架使用效果的两个重要参数。

在选择桥架时，需要根据电缆的类型、数量、重量、敷设长度和敷设环境等因素进行综合考虑，选择合适的规格和壁厚的桥架，以确保电缆的安全敷设和稳定运行。

国标电缆桥架厚度
根据国家相关标准，电缆桥架的厚度应不小于以下规定：
1. 梯式电缆桥架径宽度大于300mm，侧板厚度不小于1.2mm，盖板厚度不小于1.0mm。

2. 托盘式电缆桥架径宽度大于800mm，侧板厚度不小于1.5mm，盖板厚度不小于1.2mm。

3. 槽式电缆桥架径宽度大于800mm，侧板厚度不小于1.5mm。

电缆桥架的表面处理也应符合相关规定。

例如，热浸镀锌的表面处理应均匀、光滑，附着量应符合要求；静电喷塑的表面应光滑、平整、色泽均匀，无气泡、流痕、漏涂等缺陷。

此外，电缆桥架的跨距不应超过6m，支撑间距不应大于1.5m。

对于垂直安装的电缆桥架，固定点间距不应大于2m。

同时，电缆桥架应设置伸缩节和固定装置，以满足桥架变形的需要。

在选择电缆桥架时，应考虑桥架的材质、规格、型号、表面处理等因素，以确保其符合使用要求和安全性能。

国标电缆桥架厚度【一、国标电缆桥架简介】电缆桥架，作为一种用于电力、通信、智能化等系统的电气设备，起着承载电缆、保护电缆、保障电力传输的重要作用。

在我国，电缆桥架的设计、制造和施工都有一定的国家标准和规范。

【二、国标电缆桥架厚度的规定】根据GB/T 23639-2009《电缆桥架》国家标准，电缆桥架的厚度应符合以下规定：1.冷轧钢板制成的电缆桥架，厚度不应小于1.5mm；2.热轧钢板制成的电缆桥架，厚度不应小于2.0mm；3.铝制电缆桥架，厚度不应小于1.0mm；4.玻璃钢电缆桥架，厚度不应小于1.0mm。

【三、电缆桥架厚度选择的重要性】电缆桥架的厚度直接影响到其使用寿命、承载能力和安全性。

选择合适的厚度，既能保证电缆桥架的正常使用，又能节省材料、降低成本。

【四、如何正确选择电缆桥架厚度】在选择电缆桥架厚度时，应考虑以下因素：1.桥架的用途和承载能力：根据电缆桥架的承载能力和使用环境，选择合适的厚度。

2.桥架的材料：不同材料具有不同的强度和耐腐蚀性，应根据实际需求选择。

3.桥架的安装方式：悬吊式、支架式或直立式等，不同安装方式对桥架厚度有不同要求。

4.设计和施工标准：根据国家和地区的设计施工标准，选择符合要求的厚度。

【五、国标电缆桥架厚度的应用案例】在我国，许多重大工程项目都采用了国标电缆桥架。

例如，高铁、地铁、机场、大型商场等场所，都严格按照国家标准选择和使用电缆桥架，确保电力传输的安全和稳定。

【六、总结】国标电缆桥架厚度是保障电力传输安全的重要因素。

在设计和选择电缆桥架时，应严格按照国家标准，结合实际情况，选择合适的厚度。

电缆桥架国家新标准国家新标准：电缆桥架最近，XXX修订了以钢制电缆桥架工程设计规范CECS31∶91为基础的国家新标准。

下面是具体内容：1.范围本标准规定了钢质南京桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。

2.规范性引用文件该标准引用了多项规范性文件，包括弹簧垫圈、碳素结构钢和低合金结构钢热轧薄钢板及钢带、漆膜附着力测定法、漆膜厚度测定法等。

3.分类电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。

分别用代号C、P、T、ZH表示。

按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。

4.基本结构参数电缆桥架的基本结构参数包括长度、宽度、高度等，尺寸系列见表1.允许最小板材厚度见表2.特殊要求可以按合同双方协议制造。

5.要求电缆桥架应按规定程序批准的图样和技术文件制造，并符合本标准的要求。

制造电缆桥架用板材应符合GB/T912、GB/T中有关规定。

在正常使用条件下，电缆桥架允许最小板厚为1.0mm至2.5mm，温度范围在-20℃至+55℃，相对湿度＜95%，海拔高度不超过2000m。

特殊使用条件由供需双方约定。

以上就是电缆桥架国家新标准的具体内容。

要求：2.剔除文章的格式错误。

3.对每段话进行小幅度的改写。

改写后的文章：表面处理的电缆桥架应该具有良好接地，而且两槽体之间的连接电阻不应超过0.1Ω。

电缆桥架应该具有一定的承载能力，根据表6，在额定的均布载荷和支吊跨距下的挠度值应该不大于规定值。

通过通用量具和目测法检验电缆桥架的表面防护层厚度。

制造要求中，电缆桥架的长度极限偏差应该在规定范围内。

电缆桥架表面平面度允差应该按照规定的标准进行检测。

通风孔的面积不应该大于底部总面积的40%。

电缆桥架横档的中心距不应该大于300mm，横档的宽度不应该小于30mm。

托臂自由状态时垂直度允差为1/100（上翘）。

根据不同防护方式，表面防护层厚度应该按照GB/T 1764和GB/T 4956的规定进行检测。

桥架厚度标准（2020最新）
有一些朋友对于电缆桥架或许还不是很了解，电缆桥架其实是一种工程之中必备的保护线缆的设施，是由支架、托臂和设备附件等组成。

建筑物内桥架可以独立架起，也可以附设在各种建(构)筑物和管廊支架上，其主要是用来架设电缆对电缆进行一个一致的归类，然后避免被杂乱损坏。

下面咱们就一起看看电缆桥架厚度标准（2020最新）。

如今桥架行业供应商越来越多，竞赛越剧烈，就必定会有部分电缆桥架厂家材质出现偷工减料的状况，究竟这个社会竞赛恶劣，所以咱们要有一个规范来参阅电缆桥架是否合格
桥架厚度国家规范：
根据JB/T 10216-2013《电控配电用电缆桥架》规范规则电缆桥架厚度国家规范如下图：。

桥架国标厚度表摘要：一、桥架国标厚度概述二、电缆桥架宽度与厚度的关系三、桥架国标厚度在不同宽度下的规定四、安装要求及注意事项正文：桥架国标厚度表是针对电缆桥架产品的标准规定，为了保证电缆桥架的品质和安全性，我国制定了相应的国家标准。

在这些标准中，主要包括了电缆桥架的厚度、宽度以及相关连接部件的厚度要求。

本文将详细介绍桥架国标厚度表的相关内容，帮助大家更好地理解和应用这些标准。

一、桥架国标厚度概述桥架国标厚度主要分为以下几类：0.8毫米、1.0毫米、1.2毫米、1.5毫米、2.0毫米和2.5毫米。

这些厚度适用于不同类型的电缆桥架，以确保在各种环境下都能发挥良好的性能。

二、电缆桥架宽度与厚度的关系电缆桥架的宽度与厚度之间存在一定的关系。

根据国家标准，电缆桥架宽度允许最小板厚如下：1.电缆桥架宽度150时，厚度选择1.0毫米；2.电缆桥架宽度300时，厚度选择1.2毫米；3.电缆桥架宽度500时，厚度选择1.5毫米；4.电缆桥架宽度800时，厚度选择2.0毫米。

此外，在宽度小于800毫米的电缆桥架中，当总宽度小于500毫米时，国标厚度应达到1.5毫米；当总宽度小于300毫米时，国标厚度应达到1.2毫米。

三、桥架国标厚度在不同宽度下的规定在实际应用中，桥架国标厚度在不同宽度下有不同的规定。

例如，在宽度大于800毫米的电缆桥架中，国标厚度应达到2.0毫米。

而对于特殊场合，如石化、船舶、采煤等行业，可采用钢质电缆桥架，其厚度可根据实际情况进行选择。

四、安装要求及注意事项在安装电缆桥架时，应根据建筑平面布置图，结合空调管线和电气管线等设置情况，合理选定适用的桥架。

在选型过程中，要考虑电缆类型、数量等因素，确保电缆桥架能够满足实际需求。

综上所述，桥架国标厚度表为电缆桥架的设计、选型和安装提供了重要的参考依据。

在实际应用中，需根据电缆桥架的宽度、使用环境等因素，选择合适的厚度，确保电缆桥架的安全性和可靠性。

电缆桥架规格型号厚度参照
电缆桥架是一种设备，主要是用作为各种建筑物和管廊之间的一个桥梁，电缆桥架的结构也是多种的，主要分为槽式、托盘式和梯架式、网格式等等，该设备是由支架、托臂和安装附件等组成。

结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理。

电缆桥架型号分别有：槽式桥架、托盘式桥架、梯级式桥架槽式桥架：又称“托盘式无孔电缆桥架”，是一种全封闭的桥架，有着不错的抗腐蚀能力。

托盘式桥架：又称“托盘式有孔桥架”，底部带有打孔，所以获得了散热快这一特点。

梯级式桥架：是一种根据国内外资料研发出的新型桥架，属于开放式桥架，有散
热快、结构简单、安装便利等特点。

电缆桥架国标厚度：
A.电缆桥架宽度≤150~1.0；
B.150＜电缆桥架宽度≤300~1.2；
C.300＜电缆桥架宽度≤500~1.5；
D.500＜电缆桥架宽度≤800~2.0；缆桥架宽度＞800~2.2。

桥架厚度国家标准桥架作为一种用于承载电缆、线缆、管道等设备的支架结构，在各种工业和民用建筑中得到了广泛的应用。

而桥架的厚度作为其重要的设计参数之一，直接关系到其承载能力和使用寿命。

因此，建立桥架厚度的国家标准显得尤为重要。

首先，桥架的厚度应符合国家相关标准和规范。

根据《建筑电气工程施工及验收规范》（GB 50260-2018）的规定，桥架的厚度应根据其所承载的设备和环境条件进行合理设计。

在一般工业厂房中，桥架的厚度通常应不小于2.5mm，以保证其能够承受设备的重量和外部环境的影响。

而在特殊环境下，如腐蚀性较大的化工厂房，桥架的厚度则需要根据具体情况进行调整，以确保其具有良好的耐腐蚀性能。

其次，桥架的厚度还应考虑到其使用寿命。

过薄的桥架容易出现变形、断裂等问题，从而影响设备的安全运行。

因此，国家标准应规定桥架的厚度与其设计使用寿命之间的关系，以保证其在使用过程中能够持久稳定地承载设备。

同时，对于一些特殊情况下需要进行防腐处理的桥架，国家标准还应规定其厚度与防腐层厚度之间的关系，以确保其具有良好的防腐性能。

最后，桥架的厚度国家标准还应考虑到其制造成本和施工难度。

过厚的桥架不仅增加了材料成本，还可能导致制造和安装难度加大，从而影响工程的进度和质量。

因此，国家标准应在保证桥架承载能力和使用寿命的前提下，尽量减少其厚度，以降低制造成本和施工难度。

综上所述，建立桥架厚度的国家标准对于保障桥架的质量和安全具有重要意义。

国家标准应根据桥架所承载的设备和环境条件，规定合理的厚度范围，并考虑其与设计使用寿命、防腐层厚度、制造成本和施工难度之间的关系，以确保桥架在使用过程中能够稳定可靠地承载设备，为工程的顺利进行提供保障。

电缆桥架的厚度国家标准电缆桥架是一种通信、电力等行业常用的电缆敷设装置，它能够有效地承载和支撑电缆，并通过桥架的结构将电缆保持在稳定的位置上。

在电缆敷设和布线过程中，电缆桥架的厚度是一个非常重要的参数，它直接关系到电缆的安全性和稳定性。

制定电缆桥架的厚度国家标准对于确保电缆系统的正常运行具有重要意义。

1. 简介电缆桥架作为一种重要的电缆敷设装置，被广泛应用于各个领域，如建筑、电力、通信以及工业生产等。

它通过架设在墙壁或天花板上，为电缆的敷设提供了一种架设通道。

电缆桥架不仅能够支撑和保护电缆，还能够有效地降低电缆的弯曲程度，减少电缆间的干扰，提高电缆系统的可靠性和可维护性。

2. 电缆桥架的厚度国家标准的重要性电缆桥架的厚度国家标准直接关系到电缆敷设的质量和安全，对于确保电缆系统的正常运行至关重要。

通过制定电缆桥架的厚度国家标准，可以规范电缆桥架的制造和安装过程，确保电缆桥架的质量和稳定性。

3. 目前的电缆桥架厚度国家标准目前，国内已经制定了相关的电缆桥架厚度国家标准。

根据国家标准，电缆桥架的厚度应符合一定的要求。

一般情况下，电缆桥架的厚度应在一定的范围内进行选择，以保证电缆桥架的承载能力和稳定性。

在一些特殊的应用场景下，可能还需要根据实际情况进行定制和调整。

4. 电缆桥架厚度的选择原则在选择电缆桥架的厚度时，需要考虑以下几个因素：- 电缆的类型和规格：不同类型和规格的电缆对桥架的厚度有着不同的要求。

一般来说，较大规格的电缆通常需要更加稳固和厚度更大的桥架来支撑。

- 敷设环境的要求：如果电缆需要在恶劣的环境中敷设，比如高温、潮湿等环境，桥架的厚度需要相应增加，以增强电缆的保护性能。

- 承载能力：桥架的厚度需要足够强度承载电缆的重量，以确保电缆系统的稳定性和安全性。

5. 对电缆桥架厚度国家标准的个人观点和理解在我看来，制定电缆桥架厚度国家标准是非常有必要的。

这一标准的制定不仅可以规范电缆桥架的制造和安装过程，还能够提高电缆系统的可靠性和可维护性。

电缆桥架的厚度国家标准参考
电缆桥架是一款为保护电缆而衍生的产品，是电缆的保护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和装置附件组成，桥架主要类型能够分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架起装置，悉数零件均需进行镀锌处理，可装置在建筑物显露天。

也能够敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多显露电线需要被保护的供电环境都会见到电缆桥架的运用。

那么电缆桥架的厚度国家标准是什么呢？今日我们就来说一下。

电缆桥架如何选型：
1、确认环境条件：环境条件一般有三种：腐蚀环境、正常环境、特别环境。

2、确认走向：依据多数电缆走向，在室内可沿墙、柱、梁、楼板走，在室外尽可能沿管道走。

3、计算荷重：计算在电缆桥架走向断面上的单位长度电缆的分量q及总荷载G
G总=n1*q1+n2*q2+……nn*qn
式中：q1 q2 q3……qn为每根电缆单位分量(Kg/m)
n1 n2 n3……nn为相同电缆根数G总< G允
4、选择桥架：依据电缆荷载及桥架装置处的环境，以桥架的荷载曲线为依据，来确认桥架的类型和规格以及立柱的间距、托臂的长度、桥架的层次、立柱的长度等。

5、依据电缆走向及其装置的环境确认桥架的固定方法：悬挂式、直立式（这两种方式均可选用单侧固定或许双侧固定）、壁侧式等。

6、电缆桥架层次的摆放是：弱电操控电缆在最上层，接着一般操控电缆、低压动力电缆、高压动力电缆，依次往下摆放，这样摆放有利于屏蔽干扰、通风、散热等。

电缆桥架的厚度国家标准：。

国标桥架规格表厚度 国标桥架是一种用于电缆布线和管理的重要设备。

规格表中的厚度是决定其质量和承重能力的关键参数之一。

本文将介绍国标桥架规格表中的厚度以及其重要性。

国标桥架规格表是一个包含各种规格和尺寸的文档，用于指导电缆布线和管理系统的设计和安装。

其中，厚度是规格表中最重要的维度之一，通常以毫米为单位进行表示。

国标桥架的厚度直接影响其质量和承重能力。

一般来说，厚度较大的桥架更坚固耐用，能够承受更大的负荷。

较小的厚度则意味着桥架可能在负载较大时产生弯曲或变形，缺乏结构稳定性。

因此，在选择国标桥架时，了解规格表中的厚度是至关重要的。

国标桥架规格表中的厚度通常根据桥架的类型和规格而有所不同。

在桥架的设计和制造过程中，每种规格和型号的厚度都是根据实际需要和市场需求进行优化的。

常见的国标桥架厚度包括：25mm、32mm 、40mm等。

具体选择哪种厚度取决于所需的承重能力、安装环境和保护要求等因素。

对于较小的项目或负荷要求较低的场所，一般选择较薄的桥架厚度，如25mm。

这种较薄的桥架可以满足基本的电缆管理需求，同时具有较低的成本和较快的安装速度。

对于较大的项目或负载要求较高的环境，较厚的桥架厚度如40mm则更为适合。

这种较厚的桥架能够有效地承重，保证电缆的稳定性和安全性。

在选择国标桥架厚度时，除了负载要求之外，还需要考虑安装环境和保护需求。

例如，在潮湿、腐蚀或高温的环境中，选择较厚的桥架可以提供更好的耐候性和抗腐蚀性能。

此外，一些特殊场所可能需要额外的保护措施，如专门的涂层或密封材料，以增强桥架的耐用性。

总之，国标桥架规格表中的厚度是确定桥架质量和承重能力的重要参数之一。

选择合适的厚度可以确保桥架在负载和安装环境下的稳定性和可靠性。

在实际应用中，根据具体的项目需求和环境条件选择合适的厚度是至关重要的。
