2018电缆桥架国家标准厚度

国标电缆桥架厚度
根据国家相关标准，电缆桥架的厚度应不小于以下规定：
1. 梯式电缆桥架径宽度大于300mm，侧板厚度不小于1.2mm，盖板厚度不小于1.0mm。

2. 托盘式电缆桥架径宽度大于800mm，侧板厚度不小于1.5mm，盖板厚度不小于1.2mm。

3. 槽式电缆桥架径宽度大于800mm，侧板厚度不小于1.5mm。

电缆桥架的表面处理也应符合相关规定。

例如，热浸镀锌的表面处理应均匀、光滑，附着量应符合要求；静电喷塑的表面应光滑、平整、色泽均匀，无气泡、流痕、漏涂等缺陷。

此外，电缆桥架的跨距不应超过6m，支撑间距不应大于1.5m。

对于垂直安装的电缆桥架，固定点间距不应大于2m。

同时，电缆桥架应设置伸缩节和固定装置，以满足桥架变形的需要。

在选择电缆桥架时，应考虑桥架的材质、规格、型号、表面处理等因素，以确保其符合使用要求和安全性能。

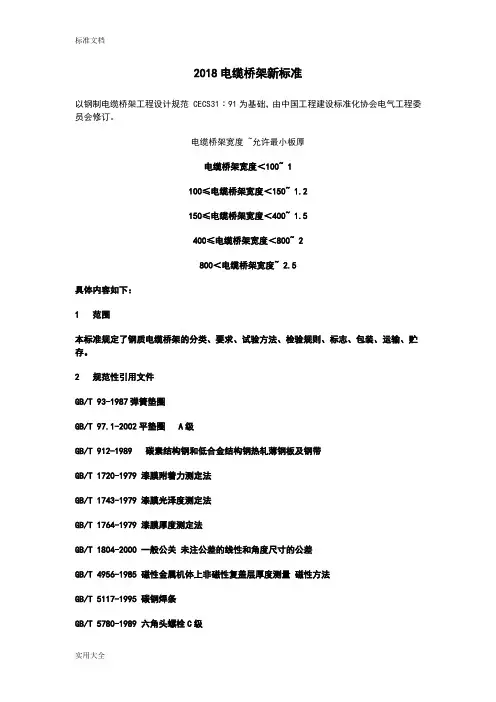

2018电缆桥架新标准以钢制电缆桥架工程设计规范 CECS31∶91为基础，由中国工程建设标准化协会电气工程委员会修订。

电缆桥架宽度 ~允许最小板厚电缆桥架宽度＜100~ 1100≤电缆桥架宽度＜150~ 1.2150≤电缆桥架宽度＜400~ 1.5400≤电缆桥架宽度＜800~ 2800＜电缆桥架宽度~ 2.5具体内容如下：1 范围本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。

2 规范性引用文件GB/T 93-1987弹簧垫圈GB/T 97.1-2002平垫圈 A级GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 1720-1979 漆膜附着力测定法GB/T 1743-1979 漆膜光泽度测定法GB/T 1764-1979 漆膜厚度测定法GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法GB/T 5117-1995 碳钢焊条GB/T 5780-1989 六角头螺栓C级GB/T 6170-1986 六角螺母A级和B级GB/T 10125-1997 人造气氛腐蚀试验盐雾试验GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带1.3分类1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。

分别用代号C、P、T、ZH表示。

2. 3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。

3.3型号4.4基本结构参数电缆桥架的基本结构参数见表1。

表1 单位为毫米3．5 板材厚度电缆桥架允许最小板材厚度见表2。

表2 单位为毫米4.要求4.1 正常使用条件:a) 温度－20℃～＋55℃；b）相对湿度＜95%；c）海拔高度不超过2000m。

注：特殊使用条件由供需双方约定。

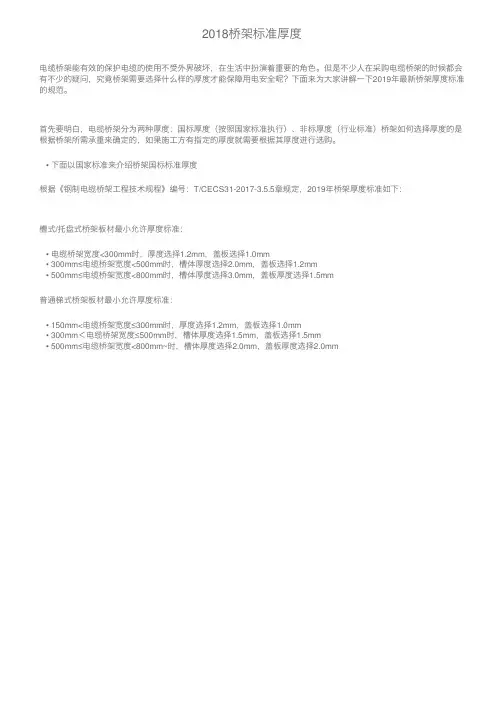

2018桥架标准厚度
电缆桥架能有效的保护电缆的使⽤不受外界破坏，在⽣活中扮演着重要的⾓⾊。

但是不少⼈在采购电缆桥架的时候都会有不少的疑问，究竟桥架需要选择什么样的厚度才能保障⽤电安全呢？下⾯来为⼤家讲解⼀下2019年最新桥架厚度标准的规范。

⾸先要明⽩，电缆桥架分为两种厚度：国标厚度（按照国家标准执⾏）、⾮标厚度（⾏业标准）桥架如何选择厚度的是根据桥架所需承重来确定的，如果施⼯⽅有指定的厚度就需要根据其厚度进⾏选购。

•下⾯以国家标准来介绍桥架国标标准厚度
根据《钢制电缆桥架⼯程技术规程》编号：T/CECS31-2017-3.5.5章规定，2019年桥架厚度标准如下：
槽式/托盘式桥架板材最⼩允许厚度标准：
•电缆桥架宽度<300mm时，厚度选择1.2mm，盖板选择1.0mm
•300mm≤电缆桥架宽度<500mm时，槽体厚度选择2.0mm，盖板选择1.2mm
•500mm≤电缆桥架宽度<800mm时，槽体厚度选择3.0mm，盖板厚度选择1.5mm
普通梯式桥架板材最⼩允许厚度标准：
•150mm<电缆桥架宽度≤300mm时，厚度选择1.2mm，盖板选择1.0mm
•300mm＜电缆桥架宽度≤500mm时，槽体厚度选择1.5mm，盖板选择1.5mm
•500mm≤电缆桥架宽度<800mm~时，槽体厚度选择2.0mm，盖板厚度选择2.0mm。

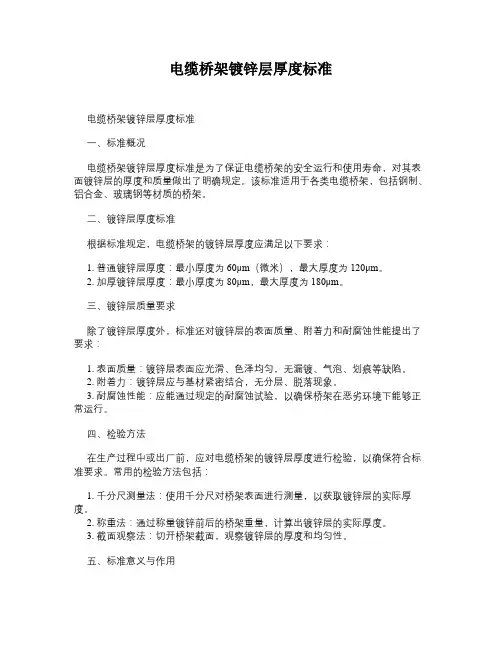

电缆桥架镀锌层厚度标准电缆桥架镀锌层厚度标准一、标准概况电缆桥架镀锌层厚度标准是为了保证电缆桥架的安全运行和使用寿命，对其表面镀锌层的厚度和质量做出了明确规定。

该标准适用于各类电缆桥架，包括钢制、铝合金、玻璃钢等材质的桥架。

二、镀锌层厚度标准根据标准规定，电缆桥架的镀锌层厚度应满足以下要求：1. 普通镀锌层厚度：最小厚度为60μm（微米），最大厚度为120μm。

2. 加厚镀锌层厚度：最小厚度为80μm，最大厚度为180μm。

三、镀锌层质量要求除了镀锌层厚度外，标准还对镀锌层的表面质量、附着力和耐腐蚀性能提出了要求：1. 表面质量：镀锌层表面应光滑、色泽均匀，无漏镀、气泡、划痕等缺陷。

2. 附着力：镀锌层应与基材紧密结合，无分层、脱落现象。

3. 耐腐蚀性能：应能通过规定的耐腐蚀试验，以确保桥架在恶劣环境下能够正常运行。

四、检验方法在生产过程中或出厂前，应对电缆桥架的镀锌层厚度进行检验，以确保符合标准要求。

常用的检验方法包括：1. 千分尺测量法：使用千分尺对桥架表面进行测量，以获取镀锌层的实际厚度。

2. 称重法：通过称量镀锌前后的桥架重量，计算出镀锌层的实际厚度。

3. 截面观察法：切开桥架截面，观察镀锌层的厚度和均匀性。

五、标准意义与作用制定和执行电缆桥架镀锌层厚度标准，对于保障电缆桥架的产品质量和安全运行具有重要意义。

具体表现在以下几个方面：1. 提高产品质量：标准规定了镀锌层的厚度和质量控制要求，使得生产出的电缆桥架产品质量更加稳定和可靠。

2. 确保安全运行：镀锌层作为电缆桥架的防腐层，对其厚度和质量的严格要求可以增强桥架的耐腐蚀性能，从而保证其在使用过程中的安全运行。

3. 延长使用寿命：通过确保镀锌层的厚度和质量，能够有效延长电缆桥架的使用寿命，减少更换和维护成本。

4. 规范行业秩序：标准实施使得电缆桥架生产厂家有章可循，促进了行业的规范化发展，同时也便于用户选择符合要求的产品。

总之，电缆桥架镀锌层厚度标准的制定和执行对于保障产品质量、安全运行和使用寿命具有重要意义。

电缆桥架的规格
电缆桥架国家标准和行业标准
以钢制电缆桥架工程设计规范CECS31∶91为基础，由中国工程建设标准化协会电气工程委员会修订。

电缆桥架宽度~允许最小板厚
电缆桥架宽度＜100~ 1
100≤电缆桥架宽度＜150~ 1.2
150≤电缆桥架宽度＜400~ 1.5
400≤电缆桥架宽度＜800~ 2
800＜电缆桥架宽度~ 2.5电缆沟盖板、电缆桥架、电缆支架、电表箱、挤拉型材等。

钢制电缆桥架槽体厚度:B(桥架宽度)小于100mm时厚度1.0mm;B大于等于100mm小于150mm时,厚度1.2mm;B大于等于150mm小于400mm时,厚度1.5mm;B大于等于400mm小于等于800mm时,厚度 2.0mm;B大于800mm时,厚度 2.5mm.具体请参照JB/T10216-2000电控配电用电缆桥架标准。

这有个电缆桥架的标准，你下载来看看就知道了！
标准编号:QB/T 1453-2003
标准名称:电缆桥架
标准状态:现行
英文标题:Cable supports system
替代情况:QB/T 1453-1992
实施日期:2003-10-1
颁布部门:中华人民共和国国家发展和改革委员会
内容简介:本标准规定了钢制电缆桥架产品的型号、要求、试验方法、检验规则及标志、包装、运输、贮存。

本标准适用于架设10k V以下的动力电缆、控制电缆钢制桥架，不适用于有色金属和非金属制作的桥架。

出处: /detail/74609.html
下载:/upload/qy/in/QBT1453-20031.pdf
参考资料：。

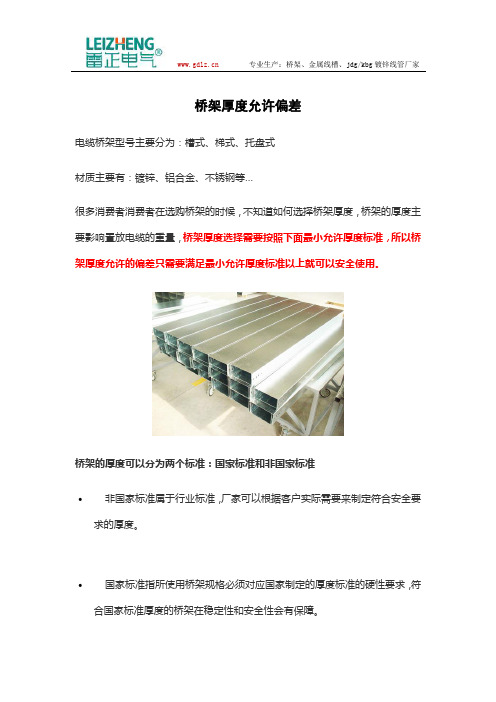

桥架厚度允许偏差电缆桥架型号主要分为：槽式、梯式、托盘式材质主要有：镀锌、铝合金、不锈钢等…很多消费者消费者在选购桥架的时候，不知道如何选择桥架厚度，桥架的厚度主要影响置放电缆的重量，桥架厚度选择需要按照下面最小允许厚度标准，所以桥架厚度允许的偏差只需要满足最小允许厚度标准以上就可以安全使用。

桥架的厚度可以分为两个标准：国家标准和非国家标准•非国家标准属于行业标准，厂家可以根据客户实际需要来制定符合安全要求的厚度。

•国家标准指所使用桥架规格必须对应国家制定的厚度标准的硬性要求，符合国家标准厚度的桥架在稳定性和安全性会有保障。

非国家标准桥架最小允许厚度：•当电缆桥架宽度：~<100mm-150mm<~，厚度选择0.8mm或者1.0mm•当电缆桥架宽度：~<150mm-400mm<~，厚度选择 1.2mm或者1.5mm•当电缆桥架宽度：~<400mm-600mm<~，厚度选择 1.5mm或者1.8mm•当电缆桥架宽度：~<600mm-12000mm<~，厚度选择1.8mm或者2.5mm国家标准桥架最小允许厚度：根据《钢制电缆桥架工程技术规程》编号：T/CECS31-2017-3.5.5章规定，桥架厚度最小允许标准如下：槽式/托盘式桥架板材最小允许厚度标准：•电缆桥架宽度<300mm时，厚度选择1.2mm，盖板选择1.0mm •300mm≤电缆桥架宽度<500mm时，槽体厚度选择2.0mm，盖板选择1.2mm•500mm≤电缆桥架宽度<800mm时，槽体厚度选择3.0mm，盖板厚度选择1.5mm普通梯式桥架板材最小允许厚度标准：•150mm<电缆桥架宽度≤300mm时，厚度选择 1.2mm，盖板选择1.0mm•300mm＜电缆桥架宽度≤500mm时，槽体厚度选择1.5mm，盖板选择1.5mm•500mm≤电缆桥架宽度<800mm~时，槽体厚度选择2.0mm，盖板厚度选择2.0mm。

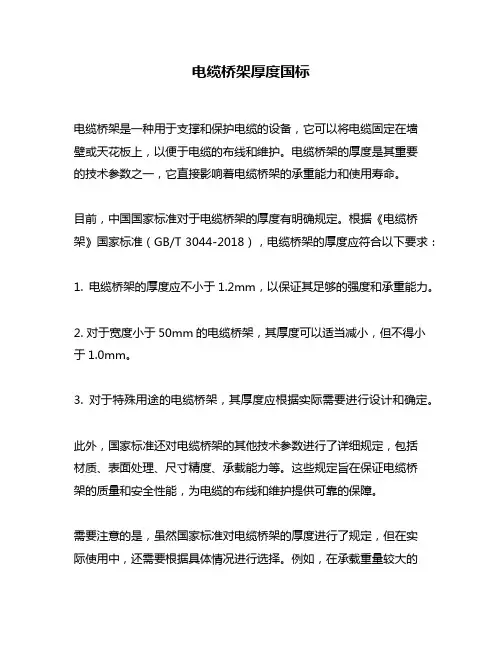

电缆桥架厚度国标
电缆桥架是一种用于支撑和保护电缆的设备，它可以将电缆固定在墙
壁或天花板上，以便于电缆的布线和维护。

电缆桥架的厚度是其重要
的技术参数之一，它直接影响着电缆桥架的承重能力和使用寿命。

目前，中国国家标准对于电缆桥架的厚度有明确规定。

根据《电缆桥架》国家标准（GB/T 3044-2018），电缆桥架的厚度应符合以下要求：
1. 电缆桥架的厚度应不小于1.2mm，以保证其足够的强度和承重能力。

2. 对于宽度小于50mm的电缆桥架，其厚度可以适当减小，但不得小于1.0mm。

3. 对于特殊用途的电缆桥架，其厚度应根据实际需要进行设计和确定。

此外，国家标准还对电缆桥架的其他技术参数进行了详细规定，包括
材质、表面处理、尺寸精度、承载能力等。

这些规定旨在保证电缆桥
架的质量和安全性能，为电缆的布线和维护提供可靠的保障。

需要注意的是，虽然国家标准对电缆桥架的厚度进行了规定，但在实
际使用中，还需要根据具体情况进行选择。

例如，在承载重量较大的
场合，可以选择厚度更大的电缆桥架，以确保其安全性能。

而在空间
有限的情况下，可以选择厚度较小的电缆桥架，以节省空间。

总之，电缆桥架的厚度是其重要的技术参数之一，国家标准对其进行
了明确规定。

在选择和使用电缆桥架时，需要根据具体情况进行选择，以确保其安全性能和使用寿命。

桥架国标厚度表摘要：一、桥架国标厚度概述二、电缆桥架宽度与厚度的关系三、桥架国标厚度在不同宽度下的规定四、安装要求及注意事项正文：桥架国标厚度表是针对电缆桥架产品的标准规定，为了保证电缆桥架的品质和安全性，我国制定了相应的国家标准。

在这些标准中，主要包括了电缆桥架的厚度、宽度以及相关连接部件的厚度要求。

本文将详细介绍桥架国标厚度表的相关内容，帮助大家更好地理解和应用这些标准。

一、桥架国标厚度概述桥架国标厚度主要分为以下几类：0.8毫米、1.0毫米、1.2毫米、1.5毫米、2.0毫米和2.5毫米。

这些厚度适用于不同类型的电缆桥架，以确保在各种环境下都能发挥良好的性能。

二、电缆桥架宽度与厚度的关系电缆桥架的宽度与厚度之间存在一定的关系。

根据国家标准，电缆桥架宽度允许最小板厚如下：1.电缆桥架宽度150时，厚度选择1.0毫米；2.电缆桥架宽度300时，厚度选择1.2毫米；3.电缆桥架宽度500时，厚度选择1.5毫米；4.电缆桥架宽度800时，厚度选择2.0毫米。

此外，在宽度小于800毫米的电缆桥架中，当总宽度小于500毫米时，国标厚度应达到1.5毫米；当总宽度小于300毫米时，国标厚度应达到1.2毫米。

三、桥架国标厚度在不同宽度下的规定在实际应用中，桥架国标厚度在不同宽度下有不同的规定。

例如，在宽度大于800毫米的电缆桥架中，国标厚度应达到2.0毫米。

而对于特殊场合，如石化、船舶、采煤等行业，可采用钢质电缆桥架，其厚度可根据实际情况进行选择。

四、安装要求及注意事项在安装电缆桥架时，应根据建筑平面布置图，结合空调管线和电气管线等设置情况，合理选定适用的桥架。

在选型过程中，要考虑电缆类型、数量等因素，确保电缆桥架能够满足实际需求。

综上所述，桥架国标厚度表为电缆桥架的设计、选型和安装提供了重要的参考依据。

在实际应用中，需根据电缆桥架的宽度、使用环境等因素，选择合适的厚度，确保电缆桥架的安全性和可靠性。

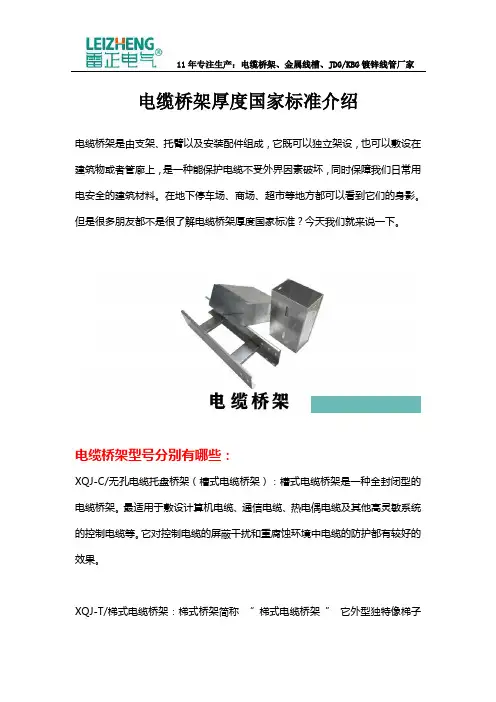

电缆桥架厚度国家标准介绍
电缆桥架是由支架、托臂以及安装配件组成，它既可以独立架设，也可以敷设在建筑物或者管廊上，是一种能保护电缆不受外界因素破坏，同时保障我们日常用电安全的建筑材料。

在地下停车场、商场、超市等地方都可以看到它们的身影。

但是很多朋友都不是很了解电缆桥架厚度国家标准？今天我们就来说一下。

电缆桥架型号分别有哪些：
XQJ-C/无孔电缆托盘桥架（槽式电缆桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。

最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

XQJ-T/梯式电缆桥架：梯式桥架简称“梯式电缆桥架”它外型独特像梯子
形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好，一般直径比较大的电缆和高、低动力电缆的敷设都会使用到。

XQJ-P/有孔电缆托盘桥架（托盘式电缆桥架）：托盘式桥架是半密封型，它跟镀锌槽式桥架的样子非常相似，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。

既适用于动力电缆的安装，也适用于控制电缆的敷设。

电缆桥架厚度国家标准:。

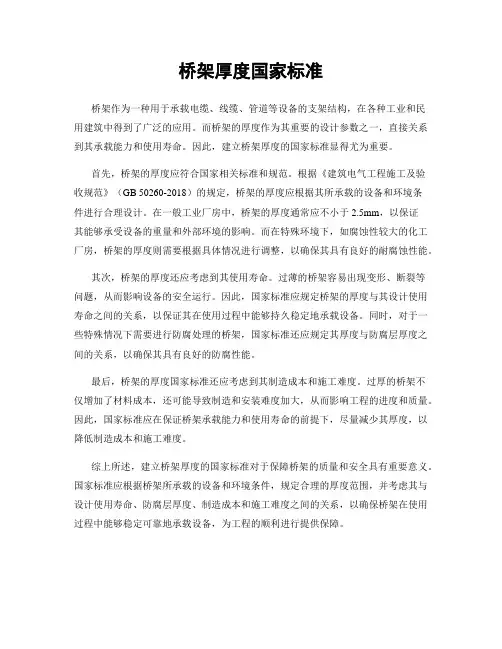

桥架厚度国家标准桥架作为一种用于承载电缆、线缆、管道等设备的支架结构，在各种工业和民用建筑中得到了广泛的应用。

而桥架的厚度作为其重要的设计参数之一，直接关系到其承载能力和使用寿命。

因此，建立桥架厚度的国家标准显得尤为重要。

首先，桥架的厚度应符合国家相关标准和规范。

根据《建筑电气工程施工及验收规范》（GB 50260-2018）的规定，桥架的厚度应根据其所承载的设备和环境条件进行合理设计。

在一般工业厂房中，桥架的厚度通常应不小于2.5mm，以保证其能够承受设备的重量和外部环境的影响。

而在特殊环境下，如腐蚀性较大的化工厂房，桥架的厚度则需要根据具体情况进行调整，以确保其具有良好的耐腐蚀性能。

其次，桥架的厚度还应考虑到其使用寿命。

过薄的桥架容易出现变形、断裂等问题，从而影响设备的安全运行。

因此，国家标准应规定桥架的厚度与其设计使用寿命之间的关系，以保证其在使用过程中能够持久稳定地承载设备。

同时，对于一些特殊情况下需要进行防腐处理的桥架，国家标准还应规定其厚度与防腐层厚度之间的关系，以确保其具有良好的防腐性能。

最后，桥架的厚度国家标准还应考虑到其制造成本和施工难度。

过厚的桥架不仅增加了材料成本，还可能导致制造和安装难度加大，从而影响工程的进度和质量。

因此，国家标准应在保证桥架承载能力和使用寿命的前提下，尽量减少其厚度，以降低制造成本和施工难度。

综上所述，建立桥架厚度的国家标准对于保障桥架的质量和安全具有重要意义。

国家标准应根据桥架所承载的设备和环境条件，规定合理的厚度范围，并考虑其与设计使用寿命、防腐层厚度、制造成本和施工难度之间的关系，以确保桥架在使用过程中能够稳定可靠地承载设备，为工程的顺利进行提供保障。

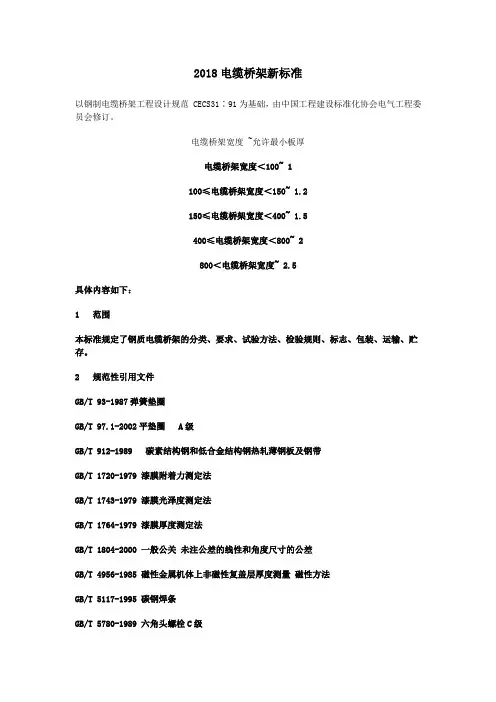

2018电缆桥架新标准以钢制电缆桥架工程设计规范CECS31∶91为基础，由中国工程建设标准化协会电气工程委员会修订。

电缆桥架宽度 ~允许最小板厚电缆桥架宽度＜100~ 1100≤电缆桥架宽度＜150~ 1.2150≤电缆桥架宽度＜400~ 1.5400≤电缆桥架宽度＜800~ 2800＜电缆桥架宽度~ 2.5具体内容如下：1 范围本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。

2 规范性引用文件GB/T 93-1987弹簧垫圈GB/T 97.1-2002平垫圈 A级GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 1720-1979 漆膜附着力测定法GB/T 1743-1979 漆膜光泽度测定法GB/T 1764-1979 漆膜厚度测定法GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法GB/T 5117-1995 碳钢焊条GB/T 5780-1989 六角头螺栓C级GB/T 6170-1986 六角螺母A级和B级GB/T 10125-1997 人造气氛腐蚀试验盐雾试验GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带1.3分类1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。

分别用代号C、P、T、ZH表示。

2. 3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。

3.3型号4.4基本结构参数电缆桥架的基本结构参数见表1。

表1 单位为毫米3．5 板材厚度电缆桥架允许最小板材厚度见表2。

表2 单位为毫米4.要求4.1 正常使用条件:a) 温度－20℃～＋55℃；b）相对湿度＜95%；c）海拔高度不超过2000m。

注：特殊使用条件由供需双方约定。

4.2 电缆桥架应按规定程序批准的图样和技术文件制造，并符合本标准的要求。

电缆桥架的厚度国家标准参考
电缆桥架是一款为保护电缆而衍生的产品，是电缆的保护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和装置附件组成，桥架主要类型能够分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架起装置，悉数零件均需进行镀锌处理，可装置在建筑物显露天。

也能够敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多显露电线需要被保护的供电环境都会见到电缆桥架的运用。

那么电缆桥架的厚度国家标准是什么呢？今日我们就来说一下。

电缆桥架如何选型：
1、确认环境条件：环境条件一般有三种：腐蚀环境、正常环境、特别环境。

2、确认走向：依据多数电缆走向，在室内可沿墙、柱、梁、楼板走，在室外尽可能沿管道走。

3、计算荷重：计算在电缆桥架走向断面上的单位长度电缆的分量q及总荷载G
G总=n1*q1+n2*q2+……nn*qn
式中：q1 q2 q3……qn为每根电缆单位分量(Kg/m)
n1 n2 n3……nn为相同电缆根数G总< G允
4、选择桥架：依据电缆荷载及桥架装置处的环境，以桥架的荷载曲线为依据，来确认桥架的类型和规格以及立柱的间距、托臂的长度、桥架的层次、立柱的长度等。

5、依据电缆走向及其装置的环境确认桥架的固定方法：悬挂式、直立式（这两种方式均可选用单侧固定或许双侧固定）、壁侧式等。

6、电缆桥架层次的摆放是：弱电操控电缆在最上层，接着一般操控电缆、低压动力电缆、高压动力电缆，依次往下摆放，这样摆放有利于屏蔽干扰、通风、散热等。

电缆桥架的厚度国家标准：。

电缆桥架厚度标准钢制电缆桥架（单位为毫米）钢制电缆桥架宽度W小于或等于150mm时，国标厚度应达到1.0mm 钢制桥架宽度W小于150毫米电缆桥架总宽小于或等于300mm时，国标厚度应达到1.2mm钢制桥架宽度W小于300mm电缆桥架总宽小于或等于500mm时，国标厚度应达到1.5mm钢制桥架宽度W小于500mm电缆桥架总宽小于或等于800mm时，国标厚度应达到2.0mm钢制桥架宽度W大于800mm的电缆桥架，国标厚度应达到2.2mm 玻璃钢槽式桥架国标允许最小板材厚度（单位为毫米）电缆桥架宽度W小于或等于150mm时，国标厚度应达到3.0mm桥架宽度W小于150毫米电缆桥架总宽小于或等于300mm时，国标厚度应达到3.5mm桥架宽度W小于300mm电缆桥架总宽小于或等于500mm时，国标厚度应达到4.0mm桥架宽度W小于500mm电缆桥架总宽小于或等于800mm时，国标厚度应达到4.5mm桥架宽度W大于800mm的电缆桥架，国标厚度应达到5.0mm铝合金桥架国标允许最小板材厚度（单位为毫米）电缆桥架宽度W小于或等于150mm时，国标厚度应达到1.2mm桥架宽度W小于150毫米电缆桥架总宽小于或等于300mm时，国标厚度应达到1.5mm桥架宽度W小于300mm电缆桥架总宽小于或等于500mm时，国标厚度应达到2.0mm桥架宽度W小于500mm电缆桥架总宽小于或等于800mm时，国标厚度应达到2.2mm桥架宽度W大于800mm的电缆桥架，国标厚度应达到2.5mm注1：连接板的原度至少按托盘、机架同等板厚选用，也可以选原一个等级。

注2：盖板的板原可以按托盘，梯架的原度选低一个等级。

宽度W大于或等于400的玻璃钢制，铝合金制桥架，底板厚度允许低于托盘、梯架侧板厚度，但必须加横档，横档中心距不应大于400 mm。

注3：采用特别结构型式桥架，板材厚度允许低于本表，但是安全载荷(SWL)应满足表11的要求。

电缆桥架的国家标准厚度介绍
电缆桥架是由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂(臂式支架)、吊架等构成具有密接支撑电缆的刚性结构系统之全称(以下简称桥架)。

时上涌桥架不断得到市场的认可和接受电缆桥架行业的国产化力度，产品选用优质冷轧钢板，得到广泛关注产品选用优质冷轧钢板，表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等
电缆桥架型号介绍
XQJ-C/无孔电缆托盘桥架（槽式电缆桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。

最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

XQJ-T/梯式电缆桥架：梯式桥架简称“梯式电缆桥架”它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好，
一般直径比较大的电缆和高、低动力电缆的敷设都会使用到。

XQJ-P/有孔电缆托盘桥架（托盘式电缆桥架）：托盘式桥架是半密封型，它跟镀锌槽式桥架的样子非常相似，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。

既适用于动力电缆的安装，也适用于控制电缆的敷设。

桥架国家标准厚度：
注：国家标准一般是较为严实对安全性规则很高的工程项目而使用的较多。

<100毫米桥架总宽<150mm~时，薄厚需选择1.5毫米
<150mm桥架总宽<400mm~时，薄厚就得选择1.5毫米至1.8毫米
<400mm桥架总宽<600Mm~时，选择1.8毫米至2.0Mm
<600Mm桥架总宽<1200Mm~时，选择2.0Mm至2.5毫米。

桥架厚度误差的国际标准摘要：一、桥架厚度国家标准概述二、电缆桥架厚度允许误差三、镀锌电缆桥架国标厚度允许偏差标准四、电缆桥架所用镀锌板厚度误差的国家标准正文：桥架厚度误差的国际标准在工程领域，电缆桥架作为一种重要的电气设施，其厚度的精确控制至关重要。

本文将详细介绍桥架厚度国家标准、电缆桥架厚度允许误差、镀锌电缆桥架国标厚度允许偏差标准以及电缆桥架所用镀锌板厚度误差的国家标准。

一、桥架厚度国家标准概述在我国，桥架厚度国家标准主要包括以下几个方面：1.钢制电缆桥架工程设计规范（CECS 31：2006）：该规范中规定了电缆桥架宽度和相应的最小板材厚度。

2.电缆桥架国家标准：包括JB/T 10216-2000、JB/T 10216-2013和QB/T 1453-2003等标准，分别适用于不同类型的电缆桥架。

二、电缆桥架厚度允许误差电缆桥架厚度允许误差通常以毫米为单位进行规定。

在实际安装过程中，应使用专用的测量工具，如千分尺或微量测量仪器等，来准确地测量电缆桥架的厚度。

测量时应注意测量点的选择，通常要求在桥架的四个角和中间位置进行测量。

三、镀锌电缆桥架国标厚度允许偏差标准镀锌电缆桥架国标厚度允许偏差标准可参照《T/CECS 31-2017 钢制电缆桥架工程技术规程》。

该标准中详细规定了各类托盘、梯架的最小允许厚度和厚度偏差。

四、电缆桥架所用镀锌板厚度误差的国家标准在中华人民共和国轻工业行业标准电缆桥架QB/T 1453-2003中可查到电缆桥架所用镀锌板厚度误差的国家标准。

根据标准规定，桥架宽度不同，对应的最低厚度限制也不同。

例如，桥架宽度为400时，厚度不低于1.5mm；宽度为800时，厚度不低于2.0mm；宽度为800时，厚度不低于2.5mm。

综上所述，掌握桥架厚度国家标准、电缆桥架厚度允许误差、镀锌电缆桥架国标厚度允许偏差标准以及电缆桥架所用镀锌板厚度误差的国家标准，对于选购和使用电缆桥架具有重要的指导意义。

2018电缆桥架国家标准厚度2018年，我国电缆桥架行业制定了全新的国家标准，其中一个重要指标就是电缆桥架的厚度。

本文将详细介绍2018年电缆桥架国家标准中规定的厚度要求，并分析其背后的原因与意义。

一、标准概述电缆桥架是一种用于支撑和保护电缆的重要设备，广泛应用于建筑物、工业设施等场所。

为了确保电缆桥架的质量和安全性能，我国建立了一套严格的国家标准。

国家标准中对电缆桥架的厚度进行了明确规定，以保证其结构的稳定性和承载能力。

在2018年的国家标准中，电缆桥架的厚度要求有所调整，并根据不同的应用场景进行了分类设置。

二、标准要求根据2018年国家标准，电缆桥架的厚度要求分为以下几个方面：1. 室内电缆桥架厚度要求：a) 一般室内场所：电缆桥架应具有一定的厚度，以满足承载电缆的要求，常见的厚度标准为2mm至4mm。

b) 湿度较大的环境：在湿度较大的环境中，需要采用更加耐腐蚀的材料，厚度一般在4mm至6mm之间。

c) 重载场所：在需要承载较重电缆的场所，电缆桥架的厚度应大于6mm。

2. 室外电缆桥架厚度要求：a) 一般室外场所：电缆桥架应具有足够的耐候性和防腐能力，厚度一般在3mm至5mm之间。

b) 潮湿、腐蚀环境：在潮湿、腐蚀环境中，需要采用防腐蚀性能更好的材料，厚度一般在5mm至8mm之间。

c) 强风、寒冷地区：在受强风、极端寒冷地区应使用更耐寒、耐低温的电缆桥架，厚度应大于8mm。

三、意义与原因电缆桥架的厚度要求直接关系到其使用性能和安全性，合理的厚度能够保证电缆桥架的结构稳定性、承载能力以及抗腐蚀、耐候性等重要特性。

1. 结构稳定性：适当的厚度可以增加电缆桥架的强度和刚度，提高其整体稳定性，保证电缆的可靠支撑和运行安全。

2. 承载能力：合理选择电缆桥架的厚度可以确保其足够承载电缆的重量，避免在使用过程中发生变形和破损的情况。

3. 防腐蚀、耐候性：针对不同的使用环境，选择适当的厚度和耐腐蚀材料，可以有效防止电缆桥架受到腐蚀、老化等不利因素的影响。

国标电缆桥架厚度【原创版】目录1.电缆桥架的概念和作用2.国标电缆桥架厚度的标准规定3.电缆桥架厚度的选择和应用4.结论正文一、电缆桥架的概念和作用电缆桥架是一种用于保护电缆的刚性结构系统，由电缆桥架直线段、弯通、三通、四通等组成，加上附件及支吊架等构成。

其主要作用是支撑和保护电缆，防止电缆在正常通电运作的情况下受到外界环境和不定因素的影响和破坏，从而保障用电、供电安全。

二、国标电缆桥架厚度的标准规定根据《GB/T 10216-2013 电控配电用电缆桥架》标准，电缆桥架的厚度应按照以下规定选择：1.钢制电缆桥架的厚度范围为 1.0mm 至 1.5mm。

2.铝合金电缆桥架的厚度范围为 1.0mm 至 1.2mm。

3.玻璃钢电缆桥架的厚度范围为 1.0mm 至 1.5mm。

具体应用中，电缆桥架的厚度选择需要根据工程设计要求、电缆种类、敷设方式等因素综合考虑。

三、电缆桥架厚度的选择和应用1.钢制电缆桥架：钢制电缆桥架性能强、成本低，广泛应用于建筑行业。

根据工程设计要求和电缆规格，可以选择合适的厚度。

例如，100X100的电缆桥架可以选择 1.0mm 的厚度，200X100、300X100 的电缆桥架可以选择 1.2mm 的厚度，更大的电缆桥架可以选择 1.5mm 的厚度。

2.铝合金电缆桥架：铝合金电缆桥架具有重量轻、耐腐蚀等特点，适用于有腐蚀环境的工程。

根据工程设计要求和电缆规格，可以选择合适的厚度。

一般来说，铝合金电缆桥架的厚度选择范围为 1.0mm 至 1.2mm。

3.玻璃钢电缆桥架：玻璃钢电缆桥架具有重量轻、耐腐蚀、防火等特点，适用于有腐蚀环境或防火要求的工程。

根据工程设计要求和电缆规格，可以选择合适的厚度。

一般来说，玻璃钢电缆桥架的厚度选择范围为1.0mm 至 1.5mm。

四、结论电缆桥架的厚度选择需要根据工程设计要求、电缆种类、敷设方式等因素综合考虑，以保证电缆桥架在正常使用过程中能够有效地保护电缆，确保用电、供电安全。
