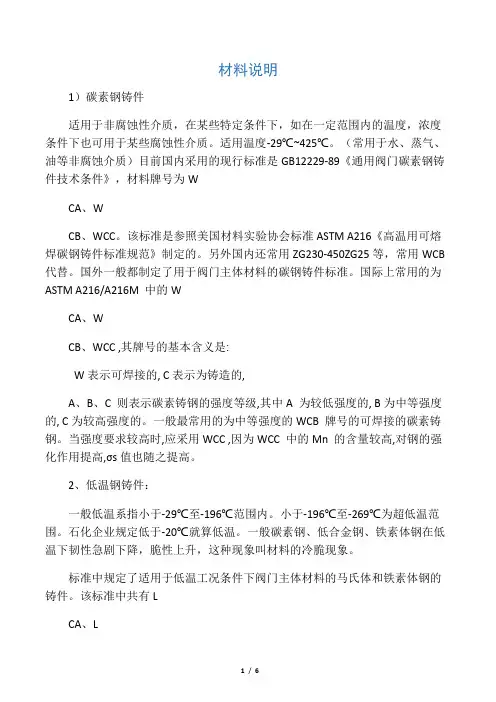

材料说明1）碳素钢铸件适用于非腐蚀性介质，在某些特定条件下，如在一定范围内的温度，浓度条件下也可用于某些腐蚀性介质。
适用温度-29℃~425℃。
（常用于水、蒸气、油等非腐蚀介质）目前国内采用的现行标准是GB12229-89《通用阀门碳素钢铸件技术条件》，材料牌号为WCA、WCB、WCC。
该标准是参照美国材料实验协会标准ASTM A216《高温用可熔焊碳钢铸件标准规范》制定的。
另外国内还常用ZG230-450ZG25等，常用WCB 代替。
国外一般都制定了用于阀门主体材料的碳钢铸件标准。
国际上常用的为ASTM A216/A216M 中的WCA、WCB、WCC ,其牌号的基本含义是:W表示可焊接的, C表示为铸造的,A、B、C 则表示碳素铸钢的强度等级,其中A 为较低强度的, B为中等强度的, C为较高强度的。
一般最常用的为中等强度的WCB 牌号的可焊接的碳素铸钢。
当强度要求较高时,应采用WCC ,因为WCC 中的Mn 的含量较高,对钢的强化作用提高,σs值也随之提高。
2、低温钢铸件：一般低温系指小于-29℃至-196℃范围内。
小于-196℃至-269℃为超低温范围。
石化企业规定低于-20℃就算低温。
一般碳素钢、低合金钢、铁素体钢在低温下韧性急剧下降，脆性上升，这种现象叫材料的冷脆现象。
标准中规定了适用于低温工况条件下阀门主体材料的马氏体和铁素体钢的铸件。
该标准中共有LCA、LCC、LC1、LC2、LC2 -1、LC3、LC4、LC9和CA6NM 等9种低温钢铸件牌号,其适用的低温等级从-32(LCA)～- 196℃(LC9)。
钢号中的L 表示低温用钢,C 表示材料的类型为铸件,后面的A、B、C 表示属于碳钢类系列,是按钢适用温度的高低排列,越排后的其力学性能越好、低温性能越好及冲击试验的温度越低,分别是LCA ( - 32℃) > LCB和LCC( - 46℃)。
虽然LCB 与LCC 的冲击试验温度都是-46℃,但3个试样的平均值和3个试样中的最小值LCC 都大于LCB。
钢结构中GJ＼GL＼GZ＼XG＼SC＼YC＼ZC＼LT＼GZL＼GXL＼CG代表含义来源：郁向娟的日志GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号3钢结构设计图1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施；2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图；3）结构平面（包括各层楼面、屋面）布置图应注明定位关系、标高、构件（可布置单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条、墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图；4）构件与节点详图a）简单的钢梁、柱可用统一详图和列表法表示，注明构年钢材牌号、尺寸、规格、加劲肋做法，连接节点详图，施工、安装要求。
b）格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图。
4钢结构施工详图根据钢结构设计图编制组成结构构件的每个零件的放大图，标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等，宜对零件进行编号；并考虑运输和安装能力确定构件的分段和拼装节点。
《常用用术语》钢结构:是由钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接所组成的结构。
钢结构的特点:轻质高强；塑性、韧性好；各向同性，性能稳定；可焊性；不易渗漏；耐热但不耐火；耐腐蚀性差；制造简便，施工周期短。

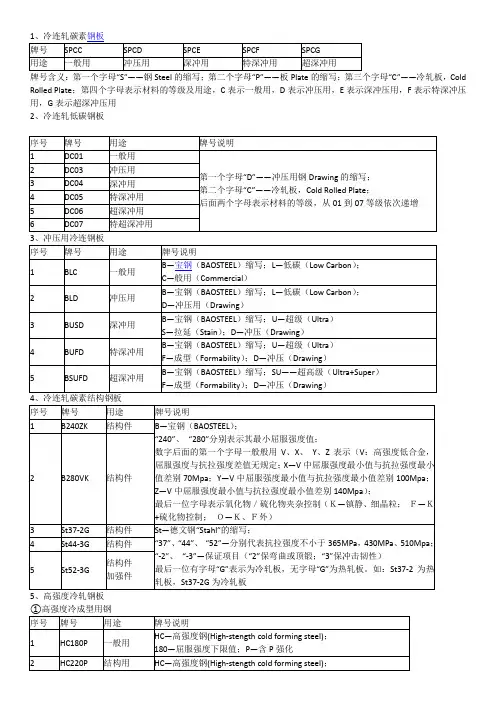

常见的冲压用薄板材料牌号及其含义一、冷轧板牌号含义：第一个字母“S”——钢Steel的缩写；第二个字母“P”——板Plate的缩写；第三个字母“C”——冷轧板，Cold Rolled Plate；第四个字母表示材料的等级及用途，C表示一般用，D表示冲压用，E表示深冲压用，F表示特深冲压用，G表示超深冲压用2、冷连轧低碳钢板3、冲压用冷连钢板4、冷连轧碳素结构钢板5、高强度冷轧钢板①高强度冷成型用钢ＨC××××Ｄ+×ＨC -----高强度冷成型用钢××× -----屈服强度下限值× -----由B、P、Y表示【B：烘烤硬化（bake hardening steel）；P：含P 强化（phosphorized steel ）；Y ：IF 钢（interstitial free steel ）】 Ｄ-----热镀锌的英文缩写×-----镀层种类，由Z 和ZF 表示（Z ：纯锌；ZF ：合金化）例： HC220PD+ZFＢ ××× × × Ｂ-----宝 钢（BAOSTEEL ）缩写×××-----最小屈服强度值×-----强化方式（Ｐ：Ｐ强化；Ｈ：烘烤硬化）×-----由1或2表示（1：超低碳；2：低碳） 例：Ｂ210P17、低合金高强度冷连轧钢板由于电镀锌板的力学性能与其基本基本上没有差异，所以在此不再一一进行罗列，只简单地介绍电镀锌钢板的牌号命名方式及其含义。
××××E+□○/○××××——对应的冷轧基板牌号；E——Electrog alvanized；□——锌层总类（Z-纯锌镀层；ZN-锌镍合金镀层）；○/○——锌层含量（g/㎡）。

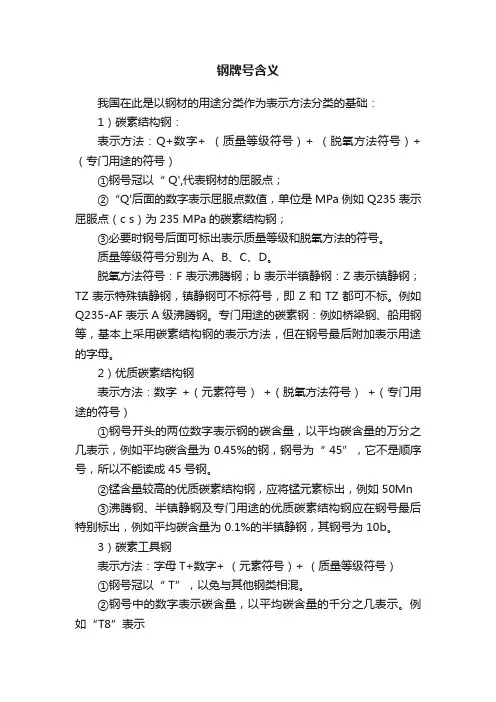

钢牌号含义我国在此是以钢材的用途分类作为表示方法分类的基础：1）碳素结构钢：表示方法：Q+数字+ （质量等级符号）+ （脱氧方法符号）+ （专门用途的符号）①钢号冠以“ Q',代表钢材的屈服点；②“Q'后面的数字表示屈服点数值，单位是 MPa例如Q235表示屈服点（c s）为235 MPa的碳素结构钢；③必要时钢号后面可标出表示质量等级和脱氧方法的符号。
质量等级符号分别为 A、B、C、D。
脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。
例如Q235-AF表示A级沸腾钢。
专门用途的碳素钢：例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。
2）优质碳素结构钢表示方法：数字+（元素符号）+（脱氧方法符号）+（专门用途的符号）①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为 0.45%的钢，钢号为“ 45”，它不是顺序号，所以不能读成 45号钢。
②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为 0.1%的半镇静钢，其钢号为 10b。
3）碳素工具钢表示方法：字母T+数字+ （元素符号）+ （质量等级符号）①钢号冠以“ T”，以免与其他钢类相混。
②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。
例如“T8”表示平均碳含量为 0.8%。
③锰含量较高者，在钢号最后标出“ MS,例如“T8M6 。
④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“ A”，以示区别，例如“ T8M nA。
4）易切削钢表示方法：字母丫+数字+ （元素符号）①钢号冠以“ Y”，以区别于优质碳素结构钢。
②字母“丫‘后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为 0.3%的易切削钢，其钢号为“ Y30”。
我国在此是以钢材的用途分类作为表示方法分类的基础：1）碳素结构钢：表示方法：Q+数字+（质量等级符号）+（脱氧方法符号）+（专门用途的符号）①钢号冠以“Q”，代表钢材的屈服点；②“Q”后面的数字表示屈服点数值，单位是MPa。
例如Q235表示屈服点（σs）为235 MPa 的碳素结构钢；③必要时钢号后面可标出表示质量等级和脱氧方法的符号。
质量等级符号分别为A、B、C、D。
脱氧方法符号：F表示沸腾钢；b表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。
例如Q235-AF表示A级沸腾钢。
专门用途的碳素钢：例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。
2）优质碳素结构钢表示方法：数字+（元素符号）+（脱氧方法符号）+（专门用途的符号）①钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。
②锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。
③沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。
3）碳素工具钢表示方法：字母T+数字+（元素符号）+（质量等级符号）①钢号冠以“T”，以免与其他钢类相混。
②钢号中的数字表示碳含量，以平均碳含量的千分之几表示。
例如“T8”表示平均碳含量为0.8%。
③锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。
④高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。
4）易切削钢表示方法：字母Y+数字+（元素符号）①钢号冠以“Y”，以区别于优质碳素结构钢。
②字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。
③锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。
常见的冲压用薄板材料牌号及其含义一、冷轧板牌号含义：第一个字母“S”——钢Steel的缩写；第二个字母“P”——板Plate的缩写；第三个字母“C”——冷轧板，Cold Rolled Plate；第四个字母表示材料的等级及用途，C表示一般用，D表示冲压用，E表示深冲压用，F表示特深冲压用，G表示超深冲压用2、冷连轧低碳钢板3、冲压用冷连钢板4、冷连轧碳素结构钢板5、高强度冷轧钢板ＨC××××Ｄ+×ＨC -----高强度冷成型用钢××× -----屈服强度下限值× -----由B 、P 、 Y 表示【B ：烘烤硬化（bake hardening steel ）；P ：含P 强化（phosphorized steel ）；Y ：IF 钢（interstitial free steel ）】 Ｄ-----热镀锌的英文缩写 ×-----镀层种类，由Z 和ZF 表示（Z ：纯锌；ZF ：合金化） 例： HC220PD+ZFＢ ××× × ×Ｂ-----宝 钢（BAOSTEEL ）缩写 ×××-----最小屈服强度值 ×-----强化方式（Ｐ：Ｐ强化；Ｈ：烘烤硬化） ×-----由1或2表示（1：超低碳；2：低碳） 例：Ｂ210P17、低合金高强度冷连轧钢板由于电镀锌板的力学性能与其基本基本上没有差异，所以在此不再一一进行罗列，只简单地介绍电镀锌钢板的牌号命名方式及其含义。
××××E+□○/○××××——对应的冷轧基板牌号；E——Electrog alvanized；□——锌层总类（Z-纯锌镀层；ZN-锌镍合金镀层）；○/○——锌层含量（g/㎡）。

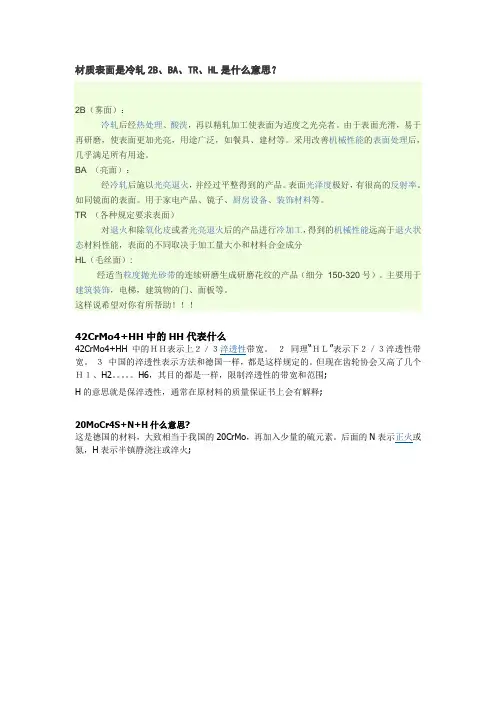

材质表面是冷轧2B、BA、TR、HL是什么意思？
2B（雾面）：
冷轧后经热处理、酸洗，再以精轧加工使表面为适度之光亮者。
由于表面光滑，易于再研磨，使表面更加光亮，用途广泛，如餐具、建材等。
采用改善机械性能的表面处理后，几乎满足所有用途。
BA （亮面）：
经冷轧后施以光亮退火，并经过平整得到的产品。
表面光泽度极好，有很高的反射率。
如同镜面的表面。
用于家电产品、镜子、厨房设备、装饰材料等。
TR （各种规定要求表面）
对退火和除氧化皮或者光亮退火后的产品进行冷加工，得到的机械性能远高于退火状态材料性能，表面的不同取决于加工量大小和材料合金成分
HL（毛丝面）:
经适当粒度抛光砂带的连续研磨生成研磨花纹的产品（细分150-320号）。
主要用于建筑装饰，电梯，建筑物的门、面板等。
这样说希望对你有所帮助！！！
42CrMo4+HH中的HH代表什么
42CrMo4+HH中的ＨＨ表示上２／３淬透性带宽。
２同理“ＨＬ”表示下２／３淬透性带宽。
３中国的淬透性表示方法和德国一样，都是这样规定的。
但现在齿轮协会又高了几个Ｈ１、H2。
H6，其目的都是一样，限制淬透性的带宽和范围;
H的意思就是保淬透性，通常在原材料的质量保证书上会有解释;
20MoCr4S+N+H什么意思?
这是德国的材料，大致相当于我国的20CrMo，再加入少量的硫元素。
后面的N表示正火或氮，H表示半镇静浇注或淬火;。
钢的牌号1.碳素结构钢表示方法：Q+数字+〔质量等级符号〕+〔脱氧方法符号〕+〔专门用途的符号〕〔1〕钢号冠以“Q”，代表钢材的屈服点；（2）“Q”后面的数字表示屈服点数值，单位是MPa。
例如Q235表示屈服点〔σs〕为235MPa的碳素结构钢；〔3〕必要时钢号后面可标出表示质量等级和脱氧方法的符号。
质量等级符号分别为A、B、C、D。
脱氧方法符号：F表示沸腾钢；B表示半镇静钢：Z表示镇静钢；TZ表示特殊镇静钢，镇静钢可不标符号，即Z和TZ都可不标。
例如Q235-AF表示A级沸腾钢。
专门用途的碳素钢：例如桥梁钢、船用钢等，基本上采用碳素结构钢的表示方法，但在钢号最后附加表示用途的字母。
2. 优质碳素结构钢表示方法：数字+〔元素符号〕+〔脱氧方法符号〕+〔专门用途的符号〕（1）钢号开头的两位数字表示钢的碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.45%的钢，钢号为“45”，它不是顺序号，所以不能读成45号钢。
（2）锰含量较高的优质碳素结构钢，应将锰元素标出，例如50Mn。
（3）沸腾钢、半镇静钢及专门用途的优质碳素结构钢应在钢号最后特别标出，例如平均碳含量为0.1%的半镇静钢，其钢号为10b。
3.碳素工具钢表示方法：字母T+数字+〔元素符号〕+〔质量等级符号〕（1）钢号冠以“T”，以免与其他钢类相混。
（2）钢号中的数字表示碳含量，以平均碳含量的千分之几表示。
例如“T8”表示平均碳含量为0.8%。
（3）锰含量较高者，在钢号最后标出“Mn”，例如“T8Mn”。
（4）高级优质碳素工具钢的磷、硫含量，比一般优质碳素工具钢低，在钢号最后加注字母“A”，以示区别，例如“T8MnA”。
4.易切削钢表示方法：字母Y+数字+〔元素符号〕（1）钢号冠以“Y”，以区别于优质碳素结构钢。
（2）字母“Y”后的数字表示碳含量，以平均碳含量的万分之几表示，例如平均碳含量为0.3%的易切削钢，其钢号为“Y30”。
（3）锰含量较高者，亦在钢号后标出“Mn”，例如“Y40Mn”。
