九年级物理全册15.3串联和并联精讲精练含解析

《串联和并联》同步练习一、单选题1.电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V，下列说法正确的是（）A.“隔电电阻”大于“人体电阻”B.曲长管道应选用导电性能好、管壁较厚的铜管C.热水器漏电且接地线失效时，“防电墙”使人体内无电流通过D.热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联2.下列电路中，属于并联电路的是（）A. B.C. D.3.有一个看不见内部情况的小盒（如图甲），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮．图乙中，符合要求的电路图是（）A.AB.BC.CD.D4.新型公交车后门左右扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，铃声响起，提醒司机有乘客下车．如图中符合要求的电路是（）A. B.C. D.5.小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（）A.一定是串联B.一定是并联C.有时是串联，有时是并联D.不能判断是串联还是并联6.四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为（）A. B.C. D.7.卫生间要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合设计要求的是（）A. B.8.C. D.8.道路交叉路口的交通指示灯是通过不同颜色的灯光变化指挥行人和车辆的交通行为的．根据你对交通指示灯的了解推断（）A.红灯、黄灯和绿灯是串联的B.红灯、黄灯和绿灯是并联的C.红灯、黄灯并联后与绿灯串联的D.红灯、黄灯串联后与绿灯是并联A.L1、L2都变亮B.L1、L2都不亮C.L1变亮，L2不亮D.L1不亮，L2变亮二、多选题10.下面是小强对一些电路工作情况进行观察分析得出的判断，其中正确的是（）A.电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的B.马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C.抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的D.一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的11.有一种能够节省电能的灯控制开关．晚上有人走动发出声音，电路接通，灯亮，一分钟后内部的延时装置能自动断开电路，灯灭．不过，只有在晚上天黑后灯才亮；白天无论声音多大，灯都不亮．这种控制的“光敏”和“声敏”自动装置比较复杂，分别简化为的符号表示．实现以上功能的正确电路图是（）A. B.C. D.12.如图所示，下面说法正确的是（）A.当S1、S2都断开时，L1、L2、L3串联B.当S1、S2都闭合时，L1、L2、L3并联C.当S1、S2都闭合时，电路短路D.当S1、S2都闭合时，L1、L2、L3既有串联，又有并联，属混联13.下面是小帅同学对身边的一些电路连接进行观察分析得出的判断．其中正确的是（）A.电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联B.马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C.楼道中的电灯是由光控开关（光照时断开）和声控开关（无声时断开）共同控制的．只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D.一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联的14.如图所示的电路，下列说法正确的是（）A.若开关S1、S3断开，S2闭合，则两灯串联B.若开关S1、S3闭合，S2断开，则两灯并联C.当三个开关都闭合时，只有灯L2发光D.若开关S1、S2闭合，S3断开，只有灯L2发光三、填空题15.如图所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是 ______ 的；若只闭合开关S2，电阻R1和R2是 ______ 的．（均选填“串联”或“并联”）16.小明在研究并联电路电流特点时，按图示电路图连接好电路，闭合开关S和S1，观察示数，再闭合开关S2，示数保持不变的电流表是 ______ （电源电压不变），同时小明观察到电流表A的示数如图所示，为了使测量更精确，断开开关后，接下来的操作是______ ．四、实验探究题17.小红和小明分别进行“怎样使两个小灯泡亮起来”的探究活动．小红按照如图所示的电路，用导线把一只开关和两个小灯泡逐一顺次连接起来．（1）开关闭合并且两灯都发光时，取下其中L1，可观察到 ______ 现象．（2）断开开关后可观察到 ______ 现象．（3）以上两个现象说明了串联电路 ______ ，开关控制整个电路的工作这两个特点．（4）小明按照如图所示的电路，用导线把一只开关和两个小灯泡逐一顺次连接后，刚将最后一根导线接好，L2（5）关于L1没亮，小明认为L1的灯丝烧断了，但小红说L1的灯丝没烧断．你应该支持的 ______ 观点，理由是______ ．人教版物理九年级第十五章第3节《串联和并联》同步练习答案和解析【答案】1.A2.A3.C4.C5.B6.C7.A8.B9.C10.ACD 11.BD 12.AB 13.ACD 14.ABD15.并联；串联16.A1；将“3”上的线头改接到“0.6A”处17.L2熄灭；两个小灯泡都熄灭；只有一条路径；连接电路时，开关没有断开；小红；如果L1的灯丝烧断了，L2【解析】1. 解：D、由图可知，“隔电电阻”与“人体电阻”是串联的，且隔电电阻能够起到分压作用，故D错误．A、当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，也就是隔电电阻与人体的总电压为220V，且两者是串联的；已知人体两端的电压不高于12V，说明隔电电阻两端电压大于220V-12V=208V；由串联电路用电器两端电压与其阻值成正比可知，隔电电阻的阻值远大于人体电阻．故A正确；B、漏电电流通过曲长管道、人体流入大地，为保证人身安全，通过人体的电流需要非常小，所以曲长管道不能采用导体材料，而应该使用绝缘材料．故B错误；C、当热水器漏电且接地线失效时，由题知人体两端的电压不高于12V，说明此时有电流通过人体流向大地，只不过电流非常小．故C错误；故选A．①在串联电路中，用电器两端电压与其阻值成正比；②容易导电的物体叫导体，不容易导电的物体叫绝缘体；③在串联电路中电流处处相等；④串联电路用电器工作过程中相互影响，并联电路用电器互不影响．此题是一道联系实际的应用题，考查了串联电路的特点、导体和绝缘体的应用．读懂题意，明确隔电电阻与人体的连接关系，是正确解答此题的关键．2. 解：A、该电路有两条电流的路径，即两电阻并联，属于并联电路，故A符合题意；B、该电路只有R1连入，为R1的基本电路；故B不符合题意；C、该电路只有R2连入，为R2的基本电路；故C不符合题意；D、电流从电源正极出发依次经两个灯泡回到电源的负极，只有一条电流的路径，故为串联电路；故D不符合题意；故选A．串联电路是指各用电器依次连接起来的电路，并联电路是指将各用电器并联连接起来的电路．本题考查了串并联电路的识别和电路的三种状态，难度不大，属于基础知识．3. 解：A．由电路图可知，两灯泡串联，拧下其中任一灯泡，电路断路，另一灯都不亮，故A不符合题意；B．由电路图可知，两灯泡并联，开关S位于L1支路，断开开关，灯泡L2仍然亮，故B不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下其中任一灯泡，另一灯都亮，故C符D．由电路图可知，开关S与L2并联后再与L1串联，闭合开关S，L2被短路，L2不亮，L1亮，故D不符合题意．故选C．串联电路特点是电流有一条路径，串联电路的各用电器相互影响，开关控制整个电路；并联电路特点是电流有两条或两条以上路径，并联电路的各用电器不相互影响．干路上开关控制整个电路，支路上开关控制本支路．本题考查了学生对串并联电路的特点的了解与掌握，是一道电学基础题目．4. 解：当乘客按下任一按钮，铃声响起，说明这两个开关可以独立工作、互不影响，即两开关是并联的，且电铃位于干路上，由图示电路图可知，C符合题意，ABD不符合题意．故选C．根据“当乘客按下任一按钮，铃声响起”结合串并联电路特点判断两个开关的连接方式，然后分析电路图答题．根据题意得出两开关的连接方式是解决本题的关键，解决此类问题要抓住题干中有用的信息，即电路元件是否可以独立工作（并联），还是相互影响（串联）．5. 解：由于照明用的灯和冰箱的压缩机互相不影响，所以它们之间是并联的关系；故选B．用电器串联时，各用电器相互影响，不能独立工作；用电器并联时，各用电器互不影响，能独立了工作；据此分析答题．本题考查了电冰箱的电路．电动机和电灯是并联关系，互不影响工作．6. 解：A、当四盏灯泡串联时，具有分压作用，每盏灯两端电压为×220V=55V，而额定电压是110V，所以灯泡都不能正常发光；同时一盏灯损坏，其它灯泡都不能发光．故A不符合题意；B、当四盏灯并联在220V电路中时，每盏灯两端实际电压都是220V，而额定电压是110V，所以灯泡会被烧坏不能发光．故B不符合题意；C、两只灯泡先串联再与另两只串联的灯泡并联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光．当一盏灯烧坏时，此支路没有电流，与之串联的灯泡不能发光，但另一支路不受影响，另外两只灯泡能够正常发光．故C符合题意；D、两只灯泡先并联再与另两只并联的灯泡串联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光．但当某盏灯烧坏时，与之并联的另一盏灯两端电压升高也可能烧坏，造成整个电路断路，另外两只灯泡无法发光．故D不符合题意．故选C．①串联电阻具有分压作用．在串联电路中各用电器相互影响，一个用电器损坏，其它用电器都不能工作；②在并联电路中各支路两端电压相等，支路用电器互不影响；③灯泡只有在额定电压下才能正常发光．7. 解：照明灯和换气扇，有时需要独立工作，有时需要同时工作．说明电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，且各自的支路有一个开关控制，干路上没有开关．对照选项中的电路图可知，只有A符合要求．故选A．由题意可知，照明灯和换气扇都能各自独立工作，说明它们的连接方式是并联．结合选项中的电路图可做出判断．本题考查了并联电路的特点：用电器并联时可以相互不影响，开关可以各自控制自己的支路．8. 解：路口的红、绿、黄灯，红灯亮时停止行驶，绿灯亮时开始行驶，黄灯亮时越过停车线的继续行驶，未越过停车线的等待；由此可知，路口的红、绿、黄灯都能单独工作，互不影响，可以推断红、黄、绿三灯是并联的．故选B．用电器工作时，它们之间如果互相影响是串联，如果不互相影响是并联；路口的交通指示灯都能分别亮，互不影响，所以各灯是并联的．本题考查的是学生利用物理知识解释生活现象的能力．生活中很多情况下，用电器都是采用的并联连接方法，这样各用电器可以互不影响．9. 解：由图可知，开关S闭合前，L1、L2串联，都发光；当开关S闭合后，对灯泡L2短路，只有L1连入电路，故为L1的基本电路，所以，L1变亮，L2不亮．故选C．根据开关S闭合前后的电路连接特点即可判断灯泡的发光情况变化．本题考查电路的连接方式的判断，知道串联电路的总电阻是大于串联的任一个电阻的阻值．10. 解：A、电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，说明互不影响，故它们是并联的，故A正确；B、马路两旁的路灯，晚上同时亮，早上同时灭，但它们互不影响，故它们是并联的，故B错误；C、抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，说明互不影响，故它们是并联的，故C 正确；D、一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的，故D正确．故选ACD．串联电路电流只有一条路径，各用电器互相影响；并联电路电流有多条路径，各用电器互不影响．知道串联电路中各元件互相影响，并联电路中各元件互不影响，是判断串并联电路最直接的方法．11. 解：因要求晚上有人走动发出声音，电路接通，灯亮，一分钟后内部的延时装置能自动断开电路，灯灭．不过，只有在晚上天黑后灯才亮；白天无论声音多大，灯都不亮，可知，只有两个开关同时闭合时才能使灯发光，故两个开关应串联组成双保险，再与灯串联，只有B符合题意．故选B．本题联系生活实际，考查设计电路的能力，难度中等．12. 解：当S1、S2都断开时，电路中只有一条电流路径，故L1、L2、L3串联；当S1、S2都闭合时，电流分三路分别流入灯泡，故L1、L2、L3并联；由上分析可知：A、B选项正确；C、D选项错误．故选A、B．（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径；另一种是并联，在并联电路中电流有多条流通路径．（2）开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．本题是一道关于由于开关的断开、闭合而引起串并联不同的判别，在分析时应认真分析每一个选择项．13. 解：A、电蚊拍的灭蚊网和照明灯有时同时工作，有时单独工作，说明灭蚊网与照明灯互不影响，所以它们是并联，故A正确；B、马路两旁的路灯，晚上同时亮，早上同时灭，由生活经验可知，一盏路灯坏了不工作，其它路灯还能正常工作，说明路灯间互不影响，所以它们是并联的，故B错误；C、楼道中的电灯只有在天暗并且有声音时才能亮，即声控开关、光控开关都闭合时灯才亮，所以声控开关、光控开关及灯是串联的，故C正确；D、家庭中照明灯和其它用电器，使用时互不影响，它们是并联的，故D正确．故选ACD．串联电路中，电流只有一条路径，各用电器工作时互相影响；并联电路中，电流有多条路径，各用电器工作时互不影响．本题考查对串联和并联电路的认识和理解，关键知识串联和并联电路中用电器之间是否相互影响．14. 解：A、若开关S1、S3断开，S2闭合，灯L1、L2首尾顺次连接，则两灯串联，故A正确；B、若开关S1、S3闭合，S2断开，L1、L2首首相连、尾尾相连，则两灯并联，故B正确；C、当三个开关都闭合时，电流不经过用电器直接回到电源的负极，形成短路，故C错误；D、若开关S1、S2闭合，S3断开，灯L1被短路，只有灯L2发光，故D正确．故选ABD．各电路元件首尾顺次连接的连接方式是串联，各电路元件首首相连、尾尾相连的连接方式是并联；当灯泡不与电源构成闭合回路时，灯泡不发光；电源短路是指电源两极不经过用电器直接连通的电路，该电路绝对不允许．根据以上分析，分析电路结构，按照题目要求确定开关的断开与闭合情况．15. 解：若同时闭合开关S1和S3、断开S2，则电流只有两条路径：正极→R1→S3→负极，正极→S1→R2→S3→负极，故R1、R2并联．若只闭合开关S2，电流只有一条路径：正极→R1→S2→R2→负极，因此R1、R2串联；故答案为：并联；串联．串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极．本题考查了学生识别串、并联电路的能力，电路的识别一般就从电流路径上分析，只有一条路径的是串联，有多条路径的是并联．16. 解：（1）由图知，闭合开关S和S1时，电路为R1的简单电路，电流表A1和A均测R1的电流；再闭合开关S2，两只电阻并联，电流表A测量干路电流，A1仍然测R1的电流，A2测量R2支路电流，电流表A2的示数从0增大到一定数值；由于干路电流大于各支路的电流，所以电流表A的示数变大；由于并联电路各支路互不影响，所以电流表A1的示数保持不变．（2）由图可知，电流表A的指针向右偏转幅度很小，说明干路电流较小，电流表选择的量程偏大，所以需要改接小量程，也就是将“3”上的线头改接到“0.6A”处．故答案为：A1；将“3”上的线头改接到“0.6A”处．①在并联电路中各支路用电器工作过程互不影响；②使用电流表测量电路电流时，要根据电路电流大小选择合适的量程．此题考查了并联电路的特点和电流表的使用，属于基本技能和规律的考查．17. 解：（1）取下其中L1，电路开路，L2熄灭；（2）断开开关后，电路开路，两个小灯泡都熄灭；（3）以上两个现象说明了串联电路只有一条路径，开关控制整个电路的工作这两个特点；（4）刚将最后一根导线接好，L2就亮了，说明连接电路时，开关没有断开；（5）串联电路，L2亮了，但L1没亮，L1的灯丝没烧断，如果L1的灯丝烧断了，L2也不亮，故小红说的对．故答案为：（1）L2熄灭；（2）两个小灯泡都熄灭；（3）只有一条路径；（4）连接电路时，开关没有断开；（5）小红；如果L1的灯丝烧断了，L2也不亮．明确实物电路的连接，连接电路时，开关必须断开，串联电路的连接方式．串联电路如果有一处开路，其他用电器都不工作．本题考查了实物电路连接注意事项，串联电路的判断．。

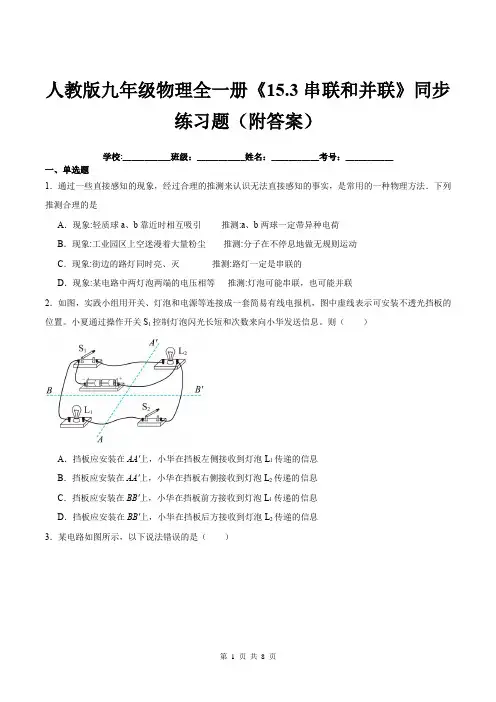

人教版九年级物理全一册《15.3串联和并联》同步练习题（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．通过一些直接感知的现象，经过合理的推测来认识无法直接感知的事实，是常用的一种物理方法．下列推测合理的是A．现象:轻质球a、b靠近时相互吸引推测:a、b两球一定带异种电荷B．现象:工业园区上空迷漫着大量粉尘推测:分子在不停息地做无规则运动C．现象:街边的路灯同时亮、灭推测:路灯一定是串联的D．现象:某电路中两灯泡两端的电压相等推测:灯泡可能串联，也可能并联2．如图，实践小组用开关、灯泡和电源等连接成一套简易有线电报机，图中虚线表示可安装不透光挡板的位置。

小夏通过操作开关S1控制灯泡闪光长短和次数来向小华发送信息。

则（）A．挡板应安装在AA′上，小华在挡板左侧接收到灯泡L1传递的信息B．挡板应安装在AA′上，小华在挡板右侧接收到灯泡L2传递的信息C．挡板应安装在BB′上，小华在挡板前方接收到灯泡L1传递的信息D．挡板应安装在BB′上，小华在挡板后方接收到灯泡L2传递的信息3．某电路如图所示，以下说法错误的是（）A ．只闭合S 1、S 2，1R 被短接B ．只闭合S 2、S 3，2R 被短接C ．只闭合S 2，1R 和2R 是串联在电路中D ．只闭合S 1、S 3，1R 和2R 是并联在电路中4．在如图所示的电路中，说法正确的是（ ）A ．开关S 1、S 2都闭合，L 1发光，L 2不发光B ．开关S 1、S 2都闭合，L 1不发光，L 2发光C ．开关S 1、S 2都断开，L 1、L 2都不发光D ．开关S 1、S 2都断开，L 1发光，L 2不发光5．教室内的饮水机为同学们健康饮水提供方便。

如图所示，当闭合开关S 1时，取温水指示灯L 1发光；当按下“童锁”键开关S 2和开关S 3时，取开水指示灯L 2发光，此时开关S 1不起作用，取温水指示灯不发光。

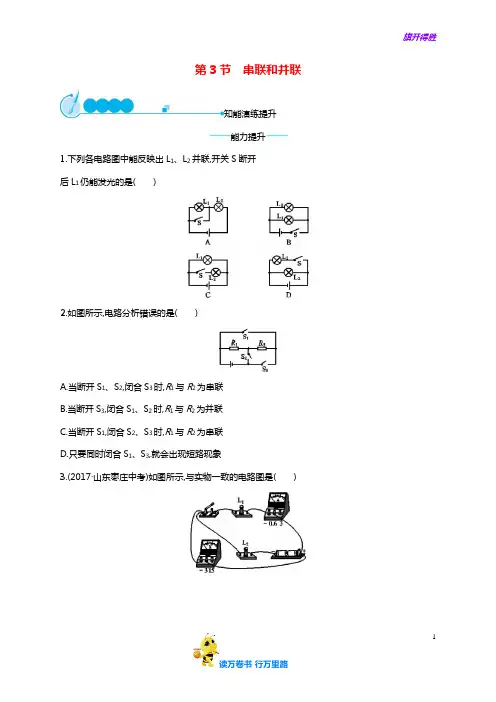

第3节串联和并联知能演练提升能力提升1.下列各电路图中能反映出L1、L2并联,开关S断开后L1仍能发光的是()2.如图所示,电路分析错误的是()A.当断开S1、S2,闭合S3时,R1与R2为串联B.当断开S3,闭合S1、S2时,R1与R2为并联C.当断开S1,闭合S2、S3时,R1与R2为串联D.只要同时闭合S1、S3,就会出现短路现象3.(2017·山东枣庄中考)如图所示,与实物一致的电路图是()4.教室里投影仪的光源是强光灯泡,发光时温度很高,必须用风扇给予降温。

为使灯泡不易过热、被烧坏,要求:带动风扇的电动机启动后,灯泡才能通电发光;风扇不转,灯泡不能发光。

则下图所设计的四个简化电路图中最符合要求的是()5.右图是医院病房与护士值班室的示意图,病人需要护理时,只要按床边的按钮开关就能及时通知护士:1号床的病人按下开关S1,护士值班室的灯L1亮;2号床的病人按下开关S2,护士值班室的灯L2亮。

下列电路图符合要求的是()6.图中的电路图和实物图相对应的是()7.如图所示,公交车后门左右扶杆上各装有一个相当于开关的按钮。

当乘客按下任一按钮时,铃声响起,提醒司机有人要下车。

符合要求的电路是()8.按下图所示的实物图画出电路图。

探究创新★9.游乐园里有一种游戏,铁棒在螺旋金属管里穿行,若不小心铁棒碰到金属管壁,灯会亮、铃会响。

小军经过观察发现,这套游戏装置除了小灯泡和电铃外,还有两节干电池,而铁棒和金属管可以看作是一个开关。

请你把猜想的这个游戏装置的电路图画在虚线框中,并根据你猜想的电路图把图中的实物图连接完整。

10.图甲是演示手握金属棒可以产生电流的实验装置,位于左侧的铁棒、铝棒和铜棒分别与检流计的正接线柱相连,位于右侧的铜棒、铝棒、铁棒分别与检流计的负接线柱相连。

实验装置中六根金属棒跟检流计的线路连接方式如图乙所示。

通过检流计可以观察电路中的电流大小及方向。

小云用该实验装置进行实验的步骤如下:首先用左手握住左侧的铁棒,右手握住右侧的铝棒,发现检流计指针发生了偏转。

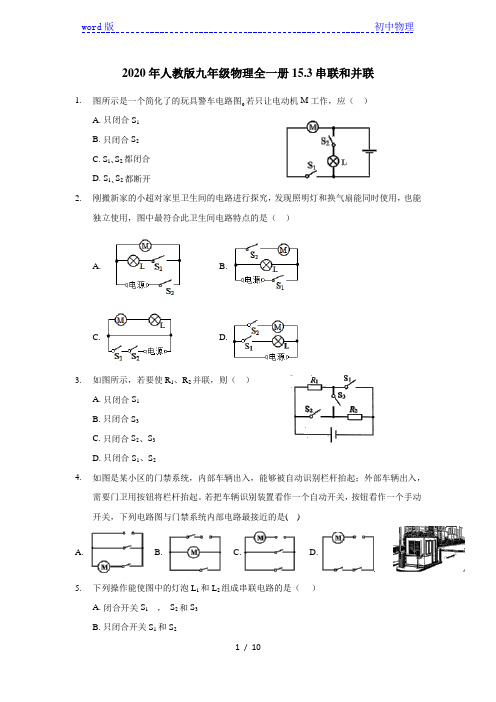

2020年人教版九年级物理全一册15.3串联和并联1.图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（）A. 只闭合S1B. 只闭合S2C. S1､S2都闭合D. S1､S2都断开2.刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用，图中最符合此卫生间电路特点的是（）A. B.C. D.3.如图所示，若要使R1、R2并联，则（）A. 只闭合S1B. 只闭合S3C. 只闭合S2、S3D. 只闭合S1、S24.如图是某小区的门禁系统，内部车辆出入，能够被自动识别栏杆抬起；外部车辆出入，需要门卫用按钮将栏杆抬起。

若把车辆识别装置看作一个自动开关，按钮看作一个手动开关，下列电路图与门禁系统内部电路最接近的是( )A. B. C. D.5.下列操作能使图中的灯泡L1和L2组成串联电路的是（）A. 闭合开关S1，S2和S3B. 只闭合开关S1和S2C. 只闭合开关S2和S3D. 只闭合开关S36.如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，S1闭合，日间行车灯L1立即亮起：再闭合S2车前大灯L2也亮起．符合这一情况的电路图是（）A. B.C. D.7.如图所示电路中，下列说法不正确的是（）A. 当S1、S3断开，S2闭合时，L1与L2串联B. 当S2断开，S1、S3闭合时，L1与L2并联C. 当S1、S2、S3闭合时，两灯都亮D. 当S1、S2闭合，S3断开时，只有L2灯亮8.高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。

青少年科技创新大赛的获奖作品（5G 高铁轨道螺丝警报器），设计了检测螺丝松动的报警装置。

其主要的科学原理是：螺丝（在电路图中用虚线框表示，其作用相当于导线）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。

符合题意的电路图是（）A. B.C. D.9.有一款“空调扇”既能送常温风，又能送凉风。

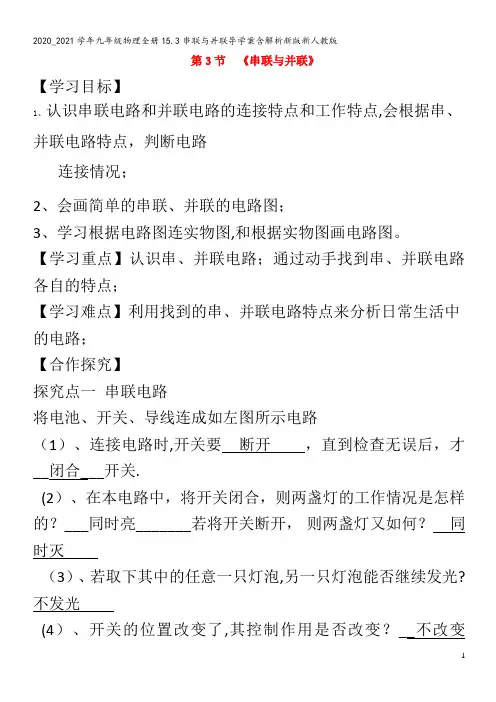

第3节《串联与并联》【学习目标】1、认识串联电路和并联电路的连接特点和工作特点,会根据串、并联电路特点，判断电路连接情况；2、会画简单的串联、并联的电路图；3、学习根据电路图连实物图,和根据实物图画电路图。

【学习重点】认识串、并联电路；通过动手找到串、并联电路各自的特点；【学习难点】利用找到的串、并联电路特点来分析日常生活中的电路；【合作探究】探究点一串联电路将电池、开关、导线连成如左图所示电路（1）、连接电路时,开关要断开，直到检查无误后，才__闭合___开关.(2）、在本电路中，将开关闭合，则两盏灯的工作情况是怎样的？___同时亮_______若将开关断开，则两盏灯又如何？同时灭（3）、若取下其中的任意一只灯泡,另一只灯泡能否继续发光? 不发光(4）、开关的位置改变了,其控制作用是否改变？__不改变________（5）、在右图中用箭头标出电流的路径，这样的路径有几条？____就一条______归纳总结:串联电路的特点（1)在串联电路中用电器___首尾__________连接。

（2）电流只有一条路径。

（3）各个用电器___不能_____(选填“能"或“不能”）独立工作,互相影响。

(4)开关的作用是控制整个电路，与位置无关。

探究点二并联电路将电池、开关、导线连成如图所示电路（1)从两灯的连接方式看，灯L1和L2是__首首____连接，这种方式称为___并___连。

（2)开的作用跟开关的位置是否有关？有关（3)在下图中标出电流的方向。

归纳总结：并联电路的特点(1)用电器的两端分别连在一起的电路，是并联电路.（2）电流有多条路径,有干路、支路之分。

(3）各个用电器__能____（选填“能”或“不能”)独立工作，互不影响。

(4）干路开关___控制____整个电路的用电器，支路开关只___控制____本支路的用电器。

典例请根据右边的电路图把左边的元件连接起来探究点三生活中的电路⑴节日的夜晚，路边映衬小树的一串串小彩灯有些是串联的。

15。

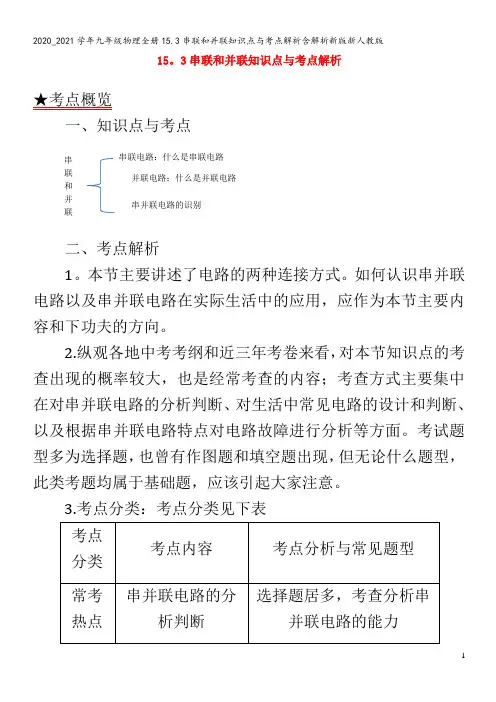

3串联和并联知识点与考点解析★考点概览一、知识点与考点二、考点解析1。

本节主要讲述了电路的两种连接方式。

如何认识串并联电路以及串并联电路在实际生活中的应用，应作为本节主要内容和下功夫的方向。

2.纵观各地中考考纲和近三年考卷来看，对本节知识点的考查出现的概率较大，也是经常考查的内容；考查方式主要集中在对串并联电路的分析判断、对生活中常见电路的设计和判断、以及根据串并联电路特点对电路故障进行分析等方面。

考试题型多为选择题，也曾有作图题和填空题出现，但无论什么题型，此类考题均属于基础题，应该引起大家注意。

3.考点分类：考点分类见下表串联和并联★知识点精析1。

串联电路把元件逐个顺次连接起来的电路叫串联;电路中只有一条电流路径,一处段开所有用电器都停止工作。

如图（1）是两个灯泡串联的电路.图（1）串联图（2）并联2。

并联电路 把元件并列的连接起来的电路;电路中的电流路径至少有两条，各支路中的元件独立工作,互不影响。

如：家庭中所有用电器的连接都是并联。

图（2)是两个灯泡并联的电路。

3.识别电路串、并联的常用方法⑴电流分析法:在识别电路时，电流:电源正极→各用电器→电源负极，若途中不分流用电器串联;若电流在某一处分流,每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路.⑵断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。

⑶节点法：在识别电路时,不论导线有多长,只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点.⑷观察结构法：将用电器接线柱编号，电流流入端为“首”电流流出端为“尾”，观察各用电器，若“首→尾→首→尾”连接为串联;若“首、首”,“尾、尾”相连，为并联。

⑸经验法:对实际看不到连接的电路,如路灯、家庭电路，可根据他们的某些特征判断连接情况。

★典例呈现★考点一：串并联电路◆典例一:（2019·长沙）下列操作能使图中的小灯泡L1和L2组成串联电路的是（）。

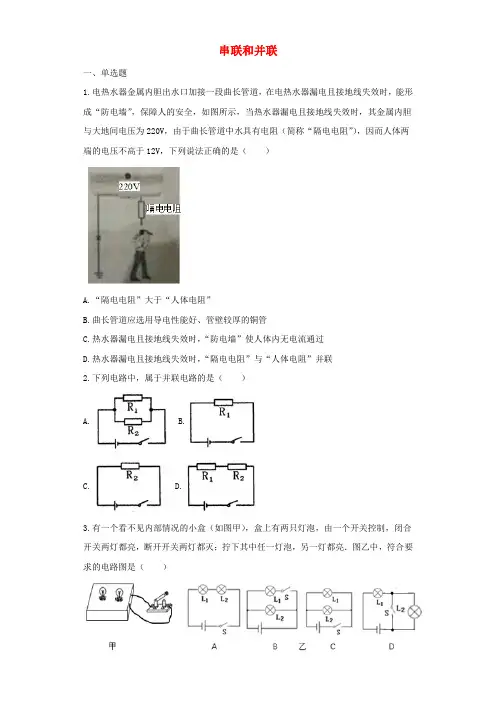

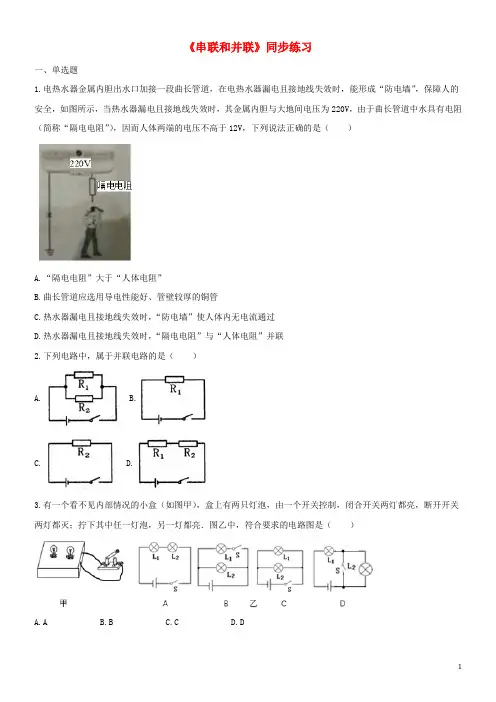

串联和并联一、单选题1.电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V，下列说法正确的是（）A.“隔电电阻”大于“人体电阻”B.曲长管道应选用导电性能好、管壁较厚的铜管C.热水器漏电且接地线失效时，“防电墙”使人体内无电流通过D.热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联2.下列电路中，属于并联电路的是（）A. B.C. D.3.有一个看不见内部情况的小盒（如图甲），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮．图乙中，符合要求的电路图是（）A.AB.BC.CD.D4.新型公交车后门左右扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，铃声响起，提醒司机有乘客下车．如图中符合要求的电路是（）A. B.C. D.5.小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（）A.一定是串联B.一定是并联C.有时是串联，有时是并联D.不能判断是串联还是并联6.四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为（）A. B.C. D.7.卫生间要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合设计要求的是（）A. B.8.C. D.8.道路交叉路口的交通指示灯是通过不同颜色的灯光变化指挥行人和车辆的交通行为的．根据你对交通指示灯的了解推断（）A.红灯、黄灯和绿灯是串联的B.红灯、黄灯和绿灯是并联的C.红灯、黄灯并联后与绿灯串联的D.红灯、黄灯串联后与绿灯是并联9.如图所示电路中，在开关S闭合后（）A.L1、L2都变亮B.L1、L2都不亮C.L1变亮，L2不亮D.L1不亮，L2变亮二、多选题10.下面是小强对一些电路工作情况进行观察分析得出的判断，其中正确的是（）A.电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的B.马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C.抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的D.一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的11.有一种能够节省电能的灯控制开关．晚上有人走动发出声音，电路接通，灯亮，一分钟后内部的延时装置能自动断开电路，灯灭．不过，只有在晚上天黑后灯才亮；白天无论声音多大，灯都不亮．这种控制的“光敏”和“声敏”自动装置比较复杂，分别简化为的符号表示．实现以上功能的正确电路图是（）A. B.C. D.12.如图所示，下面说法正确的是（）A.当S1、S2都断开时，L1、L2、L3串联B.当S1、S2都闭合时，L1、L2、L3并联C.当S1、S2都闭合时，电路短路D.当S1、S2都闭合时，L1、L2、L3既有串联，又有并联，属混联13.下面是小帅同学对身边的一些电路连接进行观察分析得出的判断．其中正确的是（）A.电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联B.马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C.楼道中的电灯是由光控开关（光照时断开）和声控开关（无声时断开）共同控制的．只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D.一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联的14.如图所示的电路，下列说法正确的是（）A.若开关S1、S3断开，S2闭合，则两灯串联B.若开关S1、S3闭合，S2断开，则两灯并联C.当三个开关都闭合时，只有灯L2发光D.若开关S1、S2闭合，S3断开，只有灯L2发光三、填空题15.如图所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是 ______ 的；若只闭合开关S2，电阻R1和R2是______ 的．（均选填“串联”或“并联”）16.小明在研究并联电路电流特点时，按图示电路图连接好电路，闭合开关S和S1，观察示数，再闭合开关S2，示数保持不变的电流表是 ______ （电源电压不变），同时小明观察到电流表A的示数如图所示，为了使测量更精确，断开开关后，接下来的操作是______ ．四、实验探究题17.小红和小明分别进行“怎样使两个小灯泡亮起来”的探究活动．小红按照如图所示的电路，用导线把一只开关和两个小灯泡逐一顺次连接起来．（1）开关闭合并且两灯都发光时，取下其中L1，可观察到 ______ 现象．（2）断开开关后可观察到 ______ 现象．（3）以上两个现象说明了串联电路 ______ ，开关控制整个电路的工作这两个特点．（4）小明按照如图所示的电路，用导线把一只开关和两个小灯泡逐一顺次连接后，刚将最后一根导线接好，L2就亮了，但L1没亮．他们在实验操作中不当之处是： ______ ．（5）关于L1没亮，小明认为L1的灯丝烧断了，但小红说L1的灯丝没烧断．你应该支持的 ______ 观点，理由是 ______ ．人教版物理九年级第十五章第3节《串联和并联》同步练习答案和解析【答案】1.A2.A3.C4.C5.B6.C7.A8.B 9.C 10.ACD 11.BD 12.AB 13.ACD14.ABD15.并联；串联16.A1；将“3”上的线头改接到“0.6A”处17.L2熄灭；两个小灯泡都熄灭；只有一条路径；连接电路时，开关没有断开；小红；如果L1的灯丝烧断了，L2也不亮【解析】1. 解：D、由图可知，“隔电电阻”与“人体电阻”是串联的，且隔电电阻能够起到分压作用，故D错误．A、当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，也就是隔电电阻与人体的总电压为220V，且两者是串联的；已知人体两端的电压不高于12V，说明隔电电阻两端电压大于220V-12V=208V；由串联电路用电器两端电压与其阻值成正比可知，隔电电阻的阻值远大于人体电阻．故A正确；B、漏电电流通过曲长管道、人体流入大地，为保证人身安全，通过人体的电流需要非常小，所以曲长管道不能采用导体材料，而应该使用绝缘材料．故B错误；C、当热水器漏电且接地线失效时，由题知人体两端的电压不高于12V，说明此时有电流通过人体流向大地，只不过电流非常小．故C错误；故选A．①在串联电路中，用电器两端电压与其阻值成正比；②容易导电的物体叫导体，不容易导电的物体叫绝缘体；③在串联电路中电流处处相等；④串联电路用电器工作过程中相互影响，并联电路用电器互不影响．此题是一道联系实际的应用题，考查了串联电路的特点、导体和绝缘体的应用．读懂题意，明确隔电电阻与人体的连接关系，是正确解答此题的关键．2. 解：A、该电路有两条电流的路径，即两电阻并联，属于并联电路，故A符合题意；B、该电路只有R1连入，为R1的基本电路；故B不符合题意；C、该电路只有R2连入，为R2的基本电路；故C不符合题意；D、电流从电源正极出发依次经两个灯泡回到电源的负极，只有一条电流的路径，故为串联电路；故D不符合题意；故选A．串联电路是指各用电器依次连接起来的电路，并联电路是指将各用电器并联连接起来的电路．本题考查了串并联电路的识别和电路的三种状态，难度不大，属于基础知识．3. 解：A．由电路图可知，两灯泡串联，拧下其中任一灯泡，电路断路，另一灯都不亮，故A 不符合题意；B．由电路图可知，两灯泡并联，开关S位于L1支路，断开开关，灯泡L2仍然亮，故B 不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下其中任一灯泡，另一灯都亮，故C符合题意；D．由电路图可知，开关S与L2并联后再与L1串联，闭合开关S，L2被短路，L2不亮，L1亮，故D不符合题意．故选C．串联电路特点是电流有一条路径，串联电路的各用电器相互影响，开关控制整个电路；并联电路特点是电流有两条或两条以上路径，并联电路的各用电器不相互影响．干路上开关控制整个电路，支路上开关控制本支路．本题考查了学生对串并联电路的特点的了解与掌握，是一道电学基础题目．4. 解：当乘客按下任一按钮，铃声响起，说明这两个开关可以独立工作、互不影响，即两开关是并联的，且电铃位于干路上，由图示电路图可知，C符合题意，ABD不符合题意．故选C．根据“当乘客按下任一按钮，铃声响起”结合串并联电路特点判断两个开关的连接方式，然后分析电路图答题．根据题意得出两开关的连接方式是解决本题的关键，解决此类问题要抓住题干中有用的信息，即电路元件是否可以独立工作（并联），还是相互影响（串联）．5. 解：由于照明用的灯和冰箱的压缩机互相不影响，所以它们之间是并联的关系；故选B．用电器串联时，各用电器相互影响，不能独立工作；用电器并联时，各用电器互不影响，能独立了工作；据此分析答题．本题考查了电冰箱的电路．电动机和电灯是并联关系，互不影响工作．6. 解：A、当四盏灯泡串联时，具有分压作用，每盏灯两端电压为×220V=55V，而额定电压是110V，所以灯泡都不能正常发光；同时一盏灯损坏，其它灯泡都不能发光．故A不符合题意；B、当四盏灯并联在220V电路中时，每盏灯两端实际电压都是220V，而额定电压是110V，所以灯泡会被烧坏不能发光．故B不符合题意；C、两只灯泡先串联再与另两只串联的灯泡并联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光．当一盏灯烧坏时，此支路没有电流，与之串联的灯泡不能发光，但另一支路不受影响，另外两只灯泡能够正常发光．故C符合题意；D、两只灯泡先并联再与另两只并联的灯泡串联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光．但当某盏灯烧坏时，与之并联的另一盏灯两端电压升高也可能烧坏，造成整个电路断路，另外两只灯泡无法发光．故D不符合题意．故选C．①串联电阻具有分压作用．在串联电路中各用电器相互影响，一个用电器损坏，其它用电器都不能工作；②在并联电路中各支路两端电压相等，支路用电器互不影响；③灯泡只有在额定电压下才能正常发光．此题考查的是我们对串并联电路特点的理解和应用，虽然涉及到混联问题，但本质还是串并联知识的应用．7. 解：照明灯和换气扇，有时需要独立工作，有时需要同时工作．说明电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，且各自的支路有一个开关控制，干路上没有开关．对照选项中的电路图可知，只有A符合要求．故选A．由题意可知，照明灯和换气扇都能各自独立工作，说明它们的连接方式是并联．结合选项中的电路图可做出判断．本题考查了并联电路的特点：用电器并联时可以相互不影响，开关可以各自控制自己的支路．8. 解：路口的红、绿、黄灯，红灯亮时停止行驶，绿灯亮时开始行驶，黄灯亮时越过停车线的继续行驶，未越过停车线的等待；由此可知，路口的红、绿、黄灯都能单独工作，互不影响，可以推断红、黄、绿三灯是并联的．故选B．用电器工作时，它们之间如果互相影响是串联，如果不互相影响是并联；路口的交通指示灯都能分别亮，互不影响，所以各灯是并联的．本题考查的是学生利用物理知识解释生活现象的能力．生活中很多情况下，用电器都是采用的并联连接方法，这样各用电器可以互不影响．9. 解：由图可知，开关S闭合前，L1、L2串联，都发光；当开关S闭合后，对灯泡L2短路，只有L1连入电路，故为L1的基本电路，所以，L1变亮，L2不亮．故选C．根据开关S闭合前后的电路连接特点即可判断灯泡的发光情况变化．本题考查电路的连接方式的判断，知道串联电路的总电阻是大于串联的任一个电阻的阻值．10. 解：A、电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，说明互不影响，故它们是并联的，故A正确；B、马路两旁的路灯，晚上同时亮，早上同时灭，但它们互不影响，故它们是并联的，故B错误；C、抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，说明互不影响，故它们是并联的，故C正确；D、一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的，故D正确．故选ACD．串联电路电流只有一条路径，各用电器互相影响；并联电路电流有多条路径，各用电器互不影响．知道串联电路中各元件互相影响，并联电路中各元件互不影响，是判断串并联电路最直接的方法．11. 解：因要求晚上有人走动发出声音，电路接通，灯亮，一分钟后内部的延时装置能自动断开电路，灯灭．不过，只有在晚上天黑后灯才亮；白天无论声音多大，灯都不亮，可知，只有两个开关同时闭合时才能使灯发光，故两个开关应串联组成双保险，再与灯串联，只有B符合题意．故选B．根据题目要求分析两开关的连接方式，确定正确答案．本题联系生活实际，考查设计电路的能力，难度中等．12. 解：当S1、S2都断开时，电路中只有一条电流路径，故L1、L2、L3串联；当S1、S2都闭合时，电流分三路分别流入灯泡，故L1、L2、L3并联；由上分析可知：A、B选项正确；C、D选项错误．故选A、B．（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径；另一种是并联，在并联电路中电流有多条流通路径．（2）开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．本题是一道关于由于开关的断开、闭合而引起串并联不同的判别，在分析时应认真分析每一个选择项．13. 解：A、电蚊拍的灭蚊网和照明灯有时同时工作，有时单独工作，说明灭蚊网与照明灯互不影响，所以它们是并联，故A正确；B、马路两旁的路灯，晚上同时亮，早上同时灭，由生活经验可知，一盏路灯坏了不工作，其它路灯还能正常工作，说明路灯间互不影响，所以它们是并联的，故B错误；C、楼道中的电灯只有在天暗并且有声音时才能亮，即声控开关、光控开关都闭合时灯才亮，所以声控开关、光控开关及灯是串联的，故C正确；D、家庭中照明灯和其它用电器，使用时互不影响，它们是并联的，故D正确．故选ACD．串联电路中，电流只有一条路径，各用电器工作时互相影响；并联电路中，电流有多条路径，各用电器工作时互不影响．本题考查对串联和并联电路的认识和理解，关键知识串联和并联电路中用电器之间是否相互影响．14. 解：A、若开关S1、S3断开，S2闭合，灯L1、L2首尾顺次连接，则两灯串联，故A正确；B、若开关S1、S3闭合，S2断开，L1、L2首首相连、尾尾相连，则两灯并联，故B正确；C、当三个开关都闭合时，电流不经过用电器直接回到电源的负极，形成短路，故C错D、若开关S1、S2闭合，S3断开，灯L1被短路，只有灯L2发光，故D正确．故选ABD．各电路元件首尾顺次连接的连接方式是串联，各电路元件首首相连、尾尾相连的连接方式是并联；当灯泡不与电源构成闭合回路时，灯泡不发光；电源短路是指电源两极不经过用电器直接连通的电路，该电路绝对不允许．根据以上分析，分析电路结构，按照题目要求确定开关的断开与闭合情况．本题考查了灯泡连接方式的判断，难度不是很大，知道串并联的概念，认真分析电路结构，即可正确解题．15. 解：若同时闭合开关S1和S3、断开S2，则电流只有两条路径：正极→R1→S3→负极，正极→S1→R2→S3→负极，故R1、R2并联．若只闭合开关S2，电流只有一条路径：正极→R1→S2→R2→负极，因此R1、R2串联；故答案为：并联；串联．串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极．本题考查了学生识别串、并联电路的能力，电路的识别一般就从电流路径上分析，只有一条路径的是串联，有多条路径的是并联．16. 解：（1）由图知，闭合开关S和S1时，电路为R1的简单电路，电流表A1和A均测R1的电流；再闭合开关S2，两只电阻并联，电流表A测量干路电流，A1仍然测R1的电流，A2测量R2支路电流，电流表A2的示数从0增大到一定数值；由于干路电流大于各支路的电流，所以电流表A的示数变大；由于并联电路各支路互不影响，所以电流表A1的示数保持不变．（2）由图可知，电流表A的指针向右偏转幅度很小，说明干路电流较小，电流表选择的量程偏大，所以需要改接小量程，也就是将“3”上的线头改接到“0.6A”处．故答案为：A1；将“3”上的线头改接到“0.6A”处．①在并联电路中各支路用电器工作过程互不影响；②使用电流表测量电路电流时，要根据电路电流大小选择合适的量程．此题考查了并联电路的特点和电流表的使用，属于基本技能和规律的考查．17. 解：（1）取下其中L1，电路开路，L2熄灭；（2）断开开关后，电路开路，两个小灯泡都熄灭；（3）以上两个现象说明了串联电路只有一条路径，开关控制整个电路的工作这两个特（4）刚将最后一根导线接好，L2就亮了，说明连接电路时，开关没有断开；（5）串联电路，L2亮了，但L1没亮，L1的灯丝没烧断，如果L1的灯丝烧断了，L2也不亮，故小红说的对．故答案为：（1）L2熄灭；（2）两个小灯泡都熄灭；（3）只有一条路径；（4）连接电路时，开关没有断开；（5）小红；如果L1的灯丝烧断了，L2也不亮．明确实物电路的连接，连接电路时，开关必须断开，串联电路的连接方式．串联电路如果有一处开路，其他用电器都不工作．本题考查了实物电路连接注意事项，串联电路的判断．。

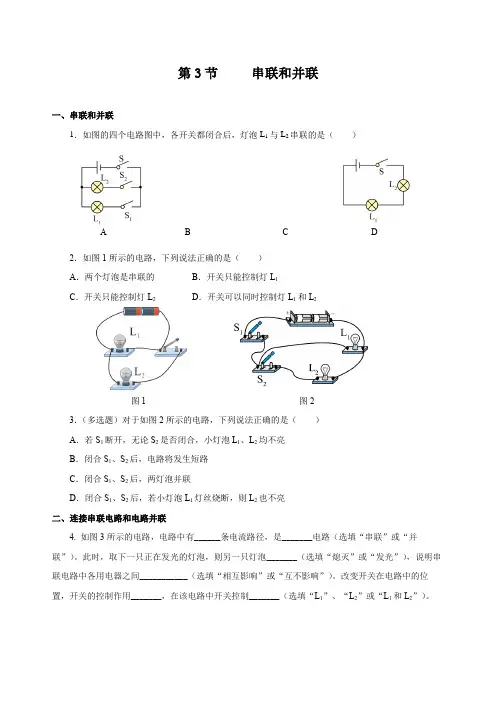

第3节串联和并联一、串联和并联1．如图的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（）A B C D2．如图1所示的电路，下列说法正确的是（）A．两个灯泡是串联的B．开关只能控制灯L1C．开关只能控制灯L2D．开关可以同时控制灯L1和L2图1 图23．（多选题）对于如图2所示的电路，下列说法正确的是（）A．若S1断开，无论S2是否闭合，小灯泡L1、L2均不亮B．闭合S1、S2后，电路将发生短路C．闭合S1、S2后，两灯泡并联D．闭合S1、S2后，若小灯泡L1灯丝烧断，则L2也不亮二、连接串联电路和电路并联4. 如图3所示的电路，电路中有______条电流路径，是_______电路（选填“串联”或“并联”）。

此时，取下一只正在发光的灯泡，则另一只灯泡_______（选填“熄灭”或“发光”），说明串联电路中各用电器之间___________（选填“相互影响”或“互不影响”）。

改变开关在电路中的位置，开关的控制作用_______，在该电路中开关控制_______（选填“L1”、“L2”或“L1和L2”）。

5. 如图4所示的电路，开关全部闭合，两灯均发光，电路中有_____条电流路径，是____电路(选填“串联”或“并联”)。

此时，取下一只正在发光的灯泡，则另一只灯泡______(选填“熄灭”或“发光”)，说明并联电路中各用电器之间_____(选填“相互影响”或“互不影响”)。

开关S 控制_____，开关S 1控制______，开关S 2控制_______（均选填“L 1”、“L 2”或“L 1和L 2”）。

6．画出下面实物图的电路图（画在方框内）。

7．请在下面的方框中画出两个灯泡L 1、L 2的并联电路图，并在右边连接实物图。

8．如图甲所示是小强连接的“串联电路”的实物图。

（1）在连接图甲电路的过程中，开关必须__________；（2）如图甲所示，闭合开关，当两灯亮后，若将L 1从灯座上取下，观察到的现象是L 2_______，说明在串联电路中，各用电器之间_________（选填“互不”或“相互”）影响；（3）如图乙所示，为了形成并联电路且开关同时控制灯L 1和L 2，小强需要把导线c的另一端连图3 图4接到电路中的_____点。

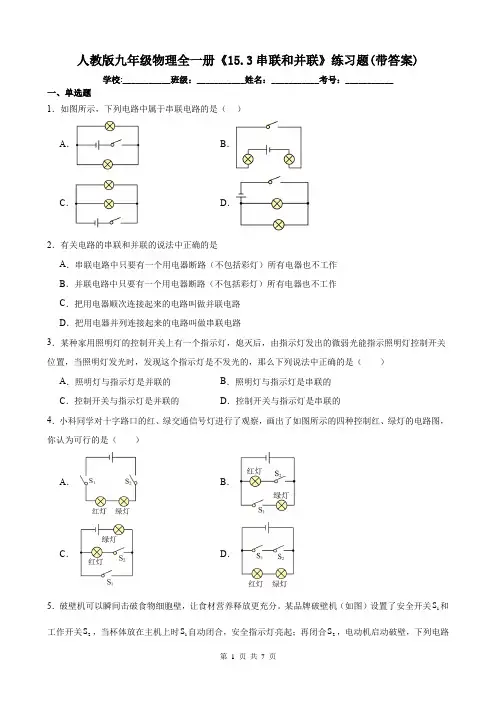

人教版九年级物理全一册《15.3串联和并联》练习题(带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，下列电路中属于串联电路的是（）A．B．C．D．2．有关电路的串联和并联的说法中正确的是A．串联电路中只要有一个用电器断路（不包括彩灯）所有电器也不工作B．并联电路中只要有一个用电器断路（不包括彩灯）所有电器也不工作C．把用电器顺次连接起来的电路叫做并联电路D．把用电器并列连接起来的电路叫做串联电路3．某种家用照明灯的控制开关上有一个指示灯，熄灭后，由指示灯发出的微弱光能指示照明灯控制开关位置，当照明灯发光时，发现这个指示灯是不发光的，那么下列说法中正确的是（）A．照明灯与指示灯是并联的B．照明灯与指示灯是串联的C．控制开关与指示灯是并联的D．控制开关与指示灯是串联的4．小科同学对十字路口的红、绿交通信号灯进行了观察，画出了如图所示的四种控制红、绿灯的电路图，你认为可行的是（）A．B．C．D．S和5．破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分。

某品牌破壁机（如图）设置了安全开关1工作开关2S，当杯体放在主机上时1S自动闭合，安全指示灯亮起；再闭合2S，电动机启动破壁，下列电路图符合上述要求的是（）A．B．C．D．6．有一只开关同时控制两盏电灯，这两盏电灯的连接方法（）A．一定串联B．可能是串联，也可能是并联C．一定并联D．以上都不对7．如图所示电路，闭合开关S后，发现L₁、L₁两灯泡都不亮。

将一根导线的两端分别接到a、b点时，两灯都不亮；接到c、d点时，两灯都不亮；接到d、e点时，只有一只灯泡发光。

则电路故障可能是（）A．开关S接触不良B．灯泡L₁灯丝断了C．灯泡L₁灯丝短路D．灯泡L₁灯丝断了8．在研究开关对用电器的控制作用时，某次连接的实物图如下，下列说法正确的有几项（）₁只闭合S1时，灯泡L1亮₁只闭合S2时，灯泡L2亮₁只闭合S1、S2，灯泡L1、L2均亮₁三个开关均闭合时，只有L1亮A．一项B．二项C．三项D．四项9．如图，用导线连接接线柱A、B、C、D、E可使灯L1和L2组成并联电路的正确方法是（）A．先连接A、E，再连接C、EB．先连接A、C，再连接C、EC．先连接A、B，再连接C、ED．先连接A、C，再连接B、E10．如图所示的电路中，要使两个灯泡组成并联电路，应该（）A．同时闭合S1和S3，断开S2B．同时闭合S2和S3，断开S1C．只闭合S3D．只闭合S1二、填空题11．如图是华为FreeBudsPro无线蓝牙耳机及其收纳盒，耳机没电时，可以将单只或一对耳机放入收纳盒中进行充电，此时收纳盒相当于电路中的，两只耳机的电路连接方式是联的。

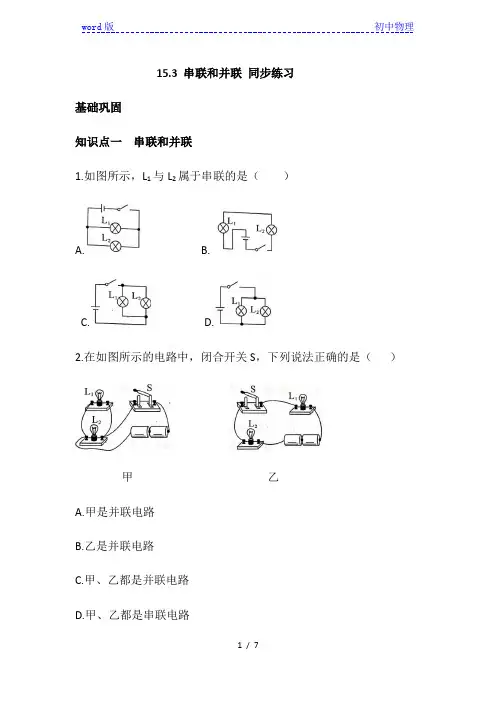

15.3 串联和并联同步练习基础巩固知识点一串联和并联1.如图所示，L1与L2属于串联的是（）A. B.C. D.2.在如图所示的电路中，闭合开关S，下列说法正确的是（）甲乙A.甲是并联电路B.乙是并联电路C.甲、乙都是并联电路D.甲、乙都是串联电路3.如图所示电路中，开关能控制两个小灯泡的是（）①②③④A.①②B.①③C.②③D.②④4.为保护视力，我们在学校每天都要做眼保健操，在做眼保健操时，各教室的有线扬声器是同时开播，也是同时停播的。

它们的连接方式是，原因是它们(选填“能”或“不能”)独立工作。

知识点二连接串、并联电路5.请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路。

6.根据如图电路图连接实物图。

L1L2S知识点三生活中的电路7.关于生活中的一些电路，下列判断正确的是（）A.国庆节的夜晚，装饰高大建筑物的成千上万只灯泡都是串联的B.街道的路灯同时亮，同时灭，它们是串联的C.台灯用来调节灯泡亮度的开关和灯泡是并联的D.教室内用一个开关同时控制的三盏灯是并联的8.(2019・黄冈中考)在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络，交友不慎”两个圆形模块。

用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。

下列有关分析正确的是（）A.两个模块相当于开关，彼此串联B.两个模块相当于开关，彼此并联C.两个模块相当于电源，被此并联D.两个模块相当于电源，彼此串联9.同学们在经过十字路口时要注意按交通指示灯行走。

路口交通指示灯通过三种不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解，可以推断三种颜色的指示灯连接方式应是(选填“串”或“并”)联。

10.浴室内的淋浴头可根据需求喷出热水和冷水，淋浴头内热水管和冷水管的水路类似于电路中的(选填“干”或“支”)路，浴室顶部红外线浴霸上的两根灯管间的连接方式是(选填“串联”或“并联”)。

能力提升11.(2019·荷泽中考)下列电路中两个灯泡都能够独立工作的是（）A. B. C. D.12(2019・湘潭中考)如图是电吹风的简化电路图，其中M是吹风机，R是电热丝。
