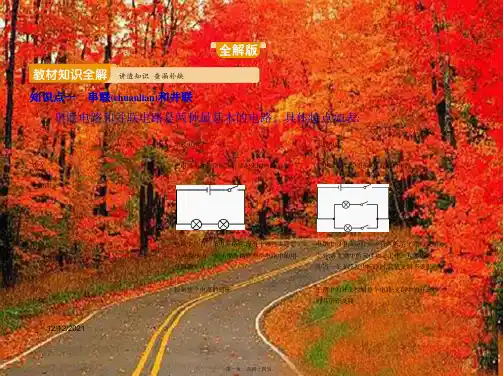

第15章电流和电路15.3 串联和并联1. 电路的基本连接方式【知识点回顾】（1）串联电路①定义：把用电器逐个顺次连接起来的电路叫做串联电路②特点：a．电流路径只有一条，无干路和支路之分；b．用电器之间相互影响；c．开关在任何位置的作用一样．（2）并联电路①定义：把用电器并列的连接的电路，称为并联电路．②特点：a．电流路径有两条或两条以上，有干路和支路之分；b．各支路上用电器之间互不影响；c．干路上的开关能控制整个电路，支路中的开关只能控制它所在的支路．（3）混联电路定义：电路中既有串联部分又有并联部分的电路称为混联电路．【命题方向】串并联的分辨是中考的热点，结合串联电路和并联电路的特点分析电路考查是中考的命题方式．例1：如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是（）A．只闭合S3B．同时闭合S1和S3，断开S2C．同时闭合S1和S2，断开S3D．只闭合S2分析：电路元件的连接有串联和并联两种方式：由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；而并联电路中有多条支路，所以各元件独立工作、互不影响．在进行电路连接时，还一定要注意不能出现电源短路．解：A、只闭合S3时电流只有一条路径，是L2的简单的电路，不合题意；B、同时闭合S1和S3，断开S2时，电流有两条路径，分别流经灯泡L1和L2，属并联电路，符合题意；C、同时闭合S1和S2时电流会不经用电器直接从电源正极流向负极，属电源短路，是错误的，不合题意；D、只闭合S2时电流只有一条路径，电流依次流过L2、L1和开关S2，属串联电路，不合题意．故选B．点评：解决此类问题要结合串联电路和并联电路的特点，结合题意选择合适的开关组成符合题意的电路图．例2：如图所示，闭合开关S，电灯L1与L2的连接方式是联；断开开关S，会发生的现象是；电路连接的不妥之处是．分析：（1）串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；（2）并联电路中有多条电流路径，各支路上的元件互不影响；在并联电路中，干路开关控制所有用电器，支路开关只控制本支路用电器．解：分析电路可以看出，灯泡L2直接并联在电源两端，所以开关S 对L2不起控制作用；灯泡L1与开关S串联后并联在电源两端，所以开关断开时L1不亮；两只灯泡并联．故答案为：并；L1不能发光；开关对L2不起作用．点评：本题考查了判断电路元件的连接方式，知道串并联电路的连接方式、分析清楚电路结构即可正确解题．【解题方法点拨】串、并联电路是两种最基本的电路连接方式．判断电路连接时，要根据电路的基本特征和用电器的工作状态判断．学生认为只要是同时工作又同时停止工作的一定是串联，忘记了并联电路中开关在干路中时也可以实现用电器的同时工作与同时停止工作．2. 串联电路和并联电路的辨别【知识点回顾】串联电路电流只有一条路径，各处电路相等，用电器不能独立工作；并联电路：电流有两条或两条以上路径，各用电器可以独立工作，各支路电压相等．【命题方向】这是近几年中考经常考查的知识点，多以选择题和实验题的形式出现．例1：小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是（）A．冰箱内的照明灯和压缩机串联B．冰箱内的照明灯和压缩机并联，开关S在干路上C．冰箱内的照明灯和压缩机并联，开关S和照明灯串联D．冰箱内的照明灯和压缩机并联，开关S和压缩机串联分析：电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．解：当冰箱门打开时，制冷电路关闭，同时使冰箱内的照明灯点亮；当冰箱门关闭时，制冷电路启动，同时冰箱内的照明灯熄灭．由此可知冰箱内照明和压缩机能独立工作，所以属于并联电路，并且冰箱门上的开关S与灯泡串联．故选：C．点评：本题主要考查对串、并联电路中各用电器工作特点的了解．例2：如图所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时．另一个仍能正常工作，这两个转向灯在电路中的连接方式为，转向杆相当干电路中的．分析：要解决此题，需要掌握串并联电路的特点：串联电路，电流只有一条通路，开关控制整个电路．并联电路电流有多条通路，各支路互不影响．解：汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但转向灯可以单独工作，所以它们是并联的．司机拨动的这根横杆，转向灯才会工作，所以这根杆子起到了开关的作用．故答案为：并联；开关．点评：此题主要考查了串、并联电路的区别，首先要掌握串并联电路的特点，关键是看用电器能否单独工作．【解题方法点拨】串并联电路的判断方法：（1）根据电路图判断．电流只有一条路径的则是串联电路；有两条或两条以上路径的则是并联电路．（2）根据电流关系判断如果通过两个用电器的电流不相等，这两个用电器一定是并联的。

人教版 九年级物理上册 第15章 《电流和电路》第3节 串联和并联 讲义（知识点总结+例题讲解）序号 知识点难易程度 例题数 变式题数 合计一 串联电路 ★ 1 1 16二 并联电路 ★ 3 3 三电路图★★44一、串联电路：1.串联电路：将用电路元件逐个按顺序首尾连接起来，接入电路。

实物图和 电路图电流路径 只有一条通路 开关控制 特点 只断开S 1 三个灯泡都不亮 串联电路中开关控制所有用电器，并且和开关的位置没有关系。

只断开S 2 三个灯泡都不亮 只断开S 3 三个灯泡都不亮 电路工作 特点摘下L 1L 2、L 3不亮各个用电器互相影响，一个用电器不能工作，其它用电器也不能工作。

2.串联电路特点： （1）只有一条通路；（2）串联电路中开关控制所有用电器； （3）开关与位置无关；（4）一个用电器损坏（烧坏），其它用电器也不能工作； （5）一个用电器短路，其它用电器能继续工作；【例题1】如图所示的四个电路中，开关闭合后两个灯泡串联的是（ ）【答案】C【解析】解：ABD、图中电流有两条路径，可以分别通过两个灯泡，所以两个灯泡并联，故ABD不合题意；C、图中两灯泡顺次连接，电流只有一条路径，所以两个灯泡为串联关系，故C符合题意。

故选：C。

【变式1】如图所示的电路，属于串联电路的是（）【答案】B【解析】解：A、两只灯泡并列连接，工作时互不影响，为并联电路，故A错误；B、电流依次流过两只灯泡，只有一条流通路径，为串联电路，故B正确；C、两只灯泡并列连接，工作时互不影响，为并联电路，故C错误；D、两只灯泡并列连接，工作时互不影响，为并联电路，故D错误。

故选：B。

二、电路的组成：1.并联电路：将多个电路元件的两端连在一起然后接入电路中。

实物图和电路图电流路径分干路和支路，A点是分流点，B点是会流点，有两条或以上路径开关控制特点只断开S 所有的灯都不亮干路开关控制所有用电器，支路开关只控制某一支路用电器。
