地震信号的三重互相关初至拾取方法

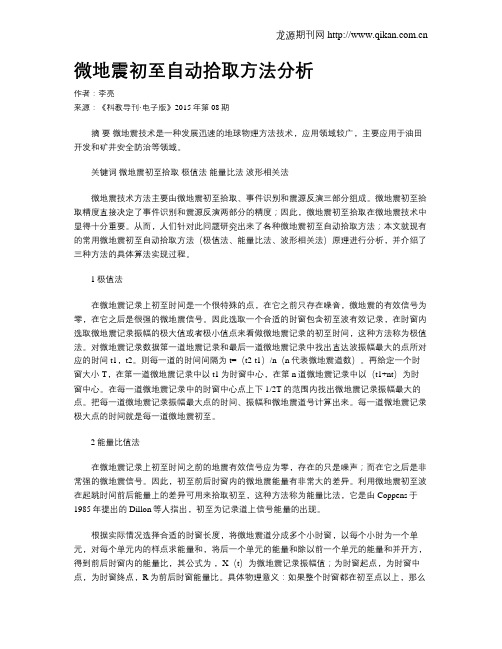

微地震初至自动拾取方法分析作者：李亮来源：《科教导刊·电子版》2015年第08期摘要微地震技术是一种发展迅速的地球物理方法技术，应用领域较广，主要应用于油田开发和矿井安全防治等领域。

关键词微地震初至拾取极值法能量比法波形相关法微地震技术方法主要由微地震初至拾取、事件识别和震源反演三部分组成。

微地震初至拾取精度直接决定了事件识别和震源反演两部分的精度；因此，微地震初至拾取在微地震技术中显得十分重要。

从而，人们针对此问题研究出来了各种微地震初至自动拾取方法；本文就现有的常用微地震初至自动拾取方法（极值法、能量比法、波形相关法）原理进行分析，并介绍了三种方法的具体算法实现过程。

1极值法在微地震记录上初至时间是一个很特殊的点，在它之前只存在噪音，微地震的有效信号为零，在它之后是很强的微地震信号。

因此选取一个合适的时窗包含初至波有效记录，在时窗内选取微地震记录振幅的极大值或者极小值点来看做微地震记录的初至时间，这种方法称为极值法。

对微地震记录数据第一道地震记录和最后一道微地震记录中找出直达波振幅最大的点所对应的时间t1，t2。

则每一道的时间间隔为t=（t2-t1）/n（n代表微地震道数）。

再给定一个时窗大小T，在第一道微地震记录中以t1为时窗中心，在第n道微地震记录中以（t1+nt）为时窗中心。

在每一道微地震记录中的时窗中心点上下1/2T的范围内找出微地震记录振幅最大的点。

把每一道微地震记录振幅最大点的时间、振幅和微地震道号计算出来。

每一道微地震记录极大点的时间就是每一道微地震初至。

2能量比值法在微地震记录上初至时间之前的地震有效信号应为零，存在的只是噪声；而在它之后是非常强的微地震信号。

因此，初至前后时窗内的微地震能量有非常大的差异。

利用微地震初至波在起跳时间前后能量上的差异可用来拾取初至，这种方法称为能量比法，它是由Coppens于1985年提出的Dillon等人指出，初至为记录道上信号能量的出现。

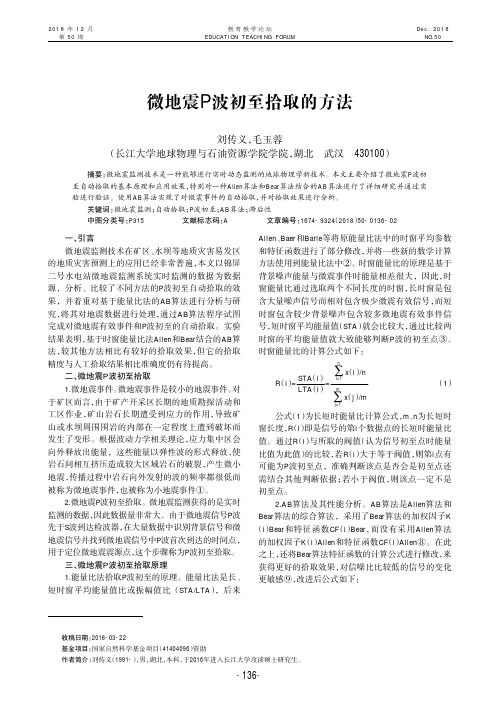

微地震P 波初至拾取的方法摘要：微地震监测技术是一种能够进行实时动态监测的地球物理学新技术。

本文主要介绍了微地震P 波初至自动拾取的基本原理和应用效果，特别对一种Allen 算法和Bear 算法结合的AB 算法进行了详细研究并通过实验进行验证。

使用AB 算法实现了对微震事件的自动拾取，并对拾取效果进行分析。

关键词：微地震监测；自动拾取；P 波初至；AB 算法；滞后性中图分类号：P315文献标志码：A文章编号：1674-9324（2018）50-0136-02收稿日期：2018-03-22基金项目：国家自然科学基金项目（41404096）资助作者简介：刘传义（1991-），男，湖北，本科，于2016年进入长江大学攻读硕士研究生。

一、引言微地震监测技术在矿区、水坝等地质灾害易发区的地质灾害预测上的应用已经非常普遍，本文以锦屏二号水电站微地震监测系统实时监测的数据为数据源，分析、比较了不同方法的P 波初至自动拾取的效果，并着重对基于能量比法的AB 算法进行分析与研究，将其对地震数据进行处理，通过AB 算法程序试图完成对微地震有效事件和P 波初至的自动拾取。

实验结果表明，基于时窗能量比法Allen 和Bear 结合的AB 算法，较其他方法相比有较好的拾取效果，但它的拾取精度与人工拾取结果相比准确度仍有待提高。

二、微地震P 波初至拾取1.微地震事件。

微地震事件是较小的地震事件。

对于矿区而言，由于矿产开采区长期的地质勘探活动和工区作业，矿山岩石长期遭受到应力的作用，导致矿山或水坝周围围岩的内部在一定程度上遭到破坏而发生了变形。

根据波动力学相关理论，应力集中区会向外释放出能量，这些能量以弹性波的形式释放，使岩石间相互挤压造成较大区域岩石的破裂，产生微小地震，传播过程中岩石向外发射的波的频率都很低而被称为微地震事件，也被称为小地震事件①。

2.微地震P 波初至拾取。

微地震监测获得的是实时监测的数据，因此数据量非常大。

可控震源地震数据初至时间拾取方法
倪宇东;祖云飞;李海翔;雷云山
【期刊名称】《石油地球物理勘探》
【年(卷),期】2010(045)006
【摘要】如今中国境内可控震源勘探作业大多采用扫描信号与地震仪器接收信号进行互相关方式获取共炮点道集数据,这一过程通常在野外地震仪器系统上通过硬件完成.对于互相关单炮记录,相关噪声的存在降低了初至波的信噪比,需对单炮记录进行最小相位化处理后拾取初至时间;采用扫描信号或地面力信号对振动记录做反褶积处理,能改善初至波信噪比,使初至起跳更加干脆,从而可提高初至时间拾取精度和静校正精度.在低信噪比地区,宜采用人机交互方式拾取初至,通过改变显示方式等改善初至起跳效果,以提高初至拾取精度和静校正精度.
【总页数】4页(P793-796)
【作者】倪宇东;祖云飞;李海翔;雷云山
【作者单位】中国地质大学,湖北武汉,430074;东方地球物理公司采集技术支持部,河北涿州,072751;东方地球物理公司采集技术支持部,河北涿州,072751;东方地球物理公司采集技术支持部,河北涿州,072751;东方地球物理公司采集技术支持部,河北涿州,072751
【正文语种】中文
【相关文献】
1.可控震源地震记录初至拾取方法研究 [J], 潘树林;高磊;陈辉;陈光明;李轩波
2.GDZ24地震仪初至时间的自动拾取 [J], 李兆源
3.模糊嵌套多级中值滤波联合能量比法初至时间自动拾取在明业煤矿三维地震处理中的应用 [J], 孙喆;江微娜
4.一种地震P波和S波初至时间自动拾取的新方法 [J], 何先龙;佘天莉;高峰
5.一种可靠的强噪声三分量微地震数据初至拾取方法 [J], 程一鸣;李怀良;庹先国;王耀彬;王亚娟;沈统
因版权原因，仅展示原文概要，查看原文内容请购买。

三分量地震采集方1三分量地震采集方法一、概述1、开展多波多分量勘探的目的和意义多波多分量勘探又称为矢量勘探，是指综合利用纵横波震源和多分量检波器对各种波场进行观测，以揭示更多的地下构造、岩性和油气信息的勘探技术。

三分量地震勘探一般是指利用纵波激励和三分量检波器记录一个纵向分量和两个横向分量的技术方法。

随着油气勘探的逐步深入，大庆探区的油气勘探与开发中需要解决的地质问题越来越复杂，如对松辽盆地复杂构造和复杂岩性气藏、中浅层薄互层岩性油藏、深层火山岩气藏、海拉尔古潜山裂缝性油藏等复杂目标的勘探等，这些地区常规地震数据的成像质量、分辨率，探测地下岩性、流体和各向异性的能力已无法满足复杂地质目标勘探的要求。

解决这些复杂问题，仅仅依靠纵波已经难以解决，必须采用综合物探技术方法。

国内外大量实例表明，多波多分量地震勘探能有效推动复杂地质问题的解决。

同样，在油气田开发过程中增加转换波信息也可以更好地描述油气藏、刻画油气藏动态。

兴城地区三分量地震勘探试验是针对松辽盆地北部中浅层砂泥薄互层、深部火山岩等复杂勘探目标的特点进行的。

在充分吸收消化国内外现有技术的基础上，通过现场试验，一是探索利用数字检波器采集的三分量地震数据进一步改善葡萄花油层；二是探索利用数字检波器采集的三分量地震数据识别营城组储层的潜力，有效预测储层含气量，形成一套有效实用的多分量地震数据采集、处理和解释方法及相应的技术流程，提高储层岩性识别和油气层预测的准确性，为大庆探区其他地区的油气勘探开发做好技术准备。

2、国内外研究现状目前，三分量地震勘探技术在国际上发展迅猛，正成为海上油气田勘探开发阶段必不可少的技术手段，取得了可观的经济效益。

在进行海上多分量地震勘探研究的同时，国外也在开展陆上转换波勘探的研究工作,在理论和实际应用方面对多分量地震勘探技术进行了深入研究，并做了许多工作。

在三分量探测器的发展过程中，已经从动圈式三分量探测器发展到数字探测器。

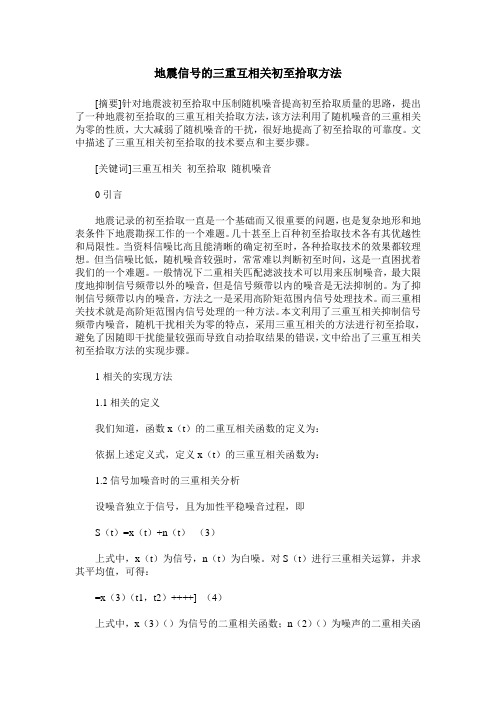

地震信号的三重互相关初至拾取方法[摘要]针对地震波初至拾取中压制随机噪音提高初至拾取质量的思路，提出了一种地震初至拾取的三重互相关拾取方法，该方法利用了随机噪音的三重相关为零的性质，大大减弱了随机噪音的干扰，很好地提高了初至拾取的可靠度。
