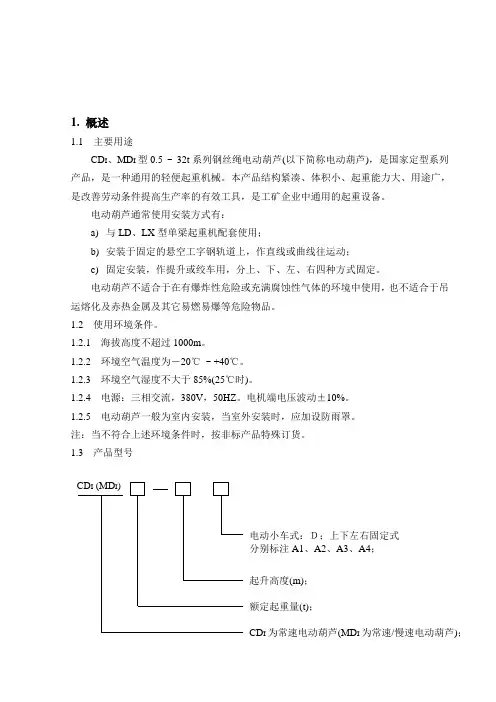

1. 概述1.1 主要用途CD I、MD I型0.5 ~ 32t系列钢丝绳电动葫芦(以下简称电动葫芦)，是国家定型系列产品，是一种通用的轻便起重机械。
本产品结构紧凑、体积小、起重能力大、用途广，是改善劳动条件提高生产率的有效工具，是工矿企业中通用的起重设备。
电动葫芦通常使用安装方式有：a)与LD、LX型单梁起重机配套使用；b)安装于固定的悬空工字钢轨道上，作直线或曲线往运动；c)固定安装，作提升或绞车用，分上、下、左、右四种方式固定。
电动葫芦不适合于在有爆炸性危险或充满腐蚀性气体的环境中使用，也不适合于吊运熔化及赤热金属及其它易燃易爆等危险物品。
1.2 使用环境条件。
1.2.1 海拔高度不超过1000m。
1.2.2 环境空气温度为－20℃~ +40℃。
1.2.3 环境空气湿度不大于85%(25℃时)。
1.2.4 电源：三相交流，380V，50HZ。
电机端电压波动±10%。
1.2.5 电动葫芦一般为室内安装，当室外安装时，应加设防雨罩。
注：当不符合上述环境条件时，按非标产品特殊订货。
1.3 产品型号2. 技术参数0.5~32t标准型电动葫芦外形尺寸及主要技术参数见图1 ~ 图5及表13. 结构原理电动葫芦是由数个可拆开的单独部件组成，主要包括起升减速器、运行机构、卷筒装置、吊钩装置、电动机、电气控制装置等，结构特点及原理分述如下。
3.1 起升减速器电动葫芦起升減速器，均采用标准模数斜齿轮三级减速。
齿轮及齿轮轴由合金钢锻电动葫芦的运行机构为电动式，固定式无此机构。
减速器齿轮为合金钢锻制，并经热处理，采用二级减速，全部采用滚动轴承，箱壳为灰铸铁制造。
根据品种规格的不同，运行机构结构形式也有所不同。
0.5 ~ 5t起升高度H = 6 ~ 9m时，为一套驱动机构；H = 12 ~ 30m时为一套驱动机构和一套双轮小车组成；10t起升高度H = 9 ~ 30m时为二套驱动机构。
运行机构所适用的工字梁轨道应按表1规定范围选择。

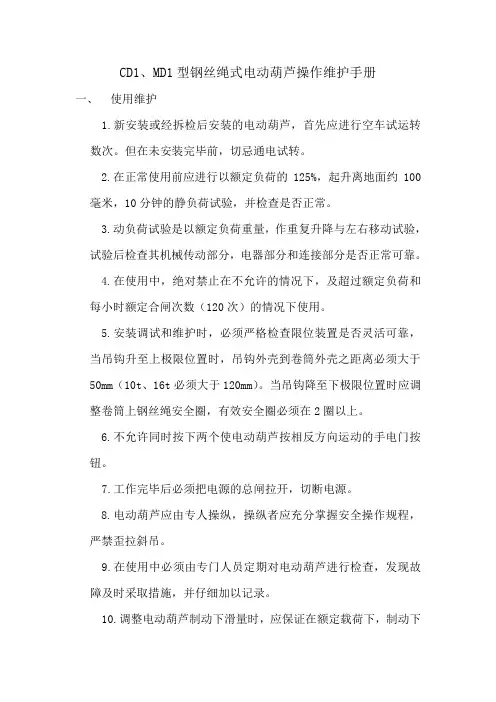

CD1、MD1型钢丝绳式电动葫芦操作维护手册一、使用维护1.新安装或经拆检后安装的电动葫芦，首先应进行空车试运转数次。
但在未安装完毕前，切忌通电试转。
2.在正常使用前应进行以额定负荷的125%，起升离地面约100毫米，10分钟的静负荷试验，并检查是否正常。
3.动负荷试验是以额定负荷重量，作重复升降与左右移动试验，试验后检查其机械传动部分，电器部分和连接部分是否正常可靠。
4.在使用中，绝对禁止在不允许的情况下，及超过额定负荷和每小时额定合闸次数（120次）的情况下使用。
5.安装调试和维护时，必须严格检查限位装置是否灵活可靠，当吊钩升至上极限位置时，吊钩外壳到卷筒外壳之距离必须大于50mm（10t、16t必须大于120mm）。
当吊钩降至下极限位置时应调整卷筒上钢丝绳安全圈，有效安全圈必须在2圈以上。
6.不允许同时按下两个使电动葫芦按相反方向运动的手电门按钮。
7.工作完毕后必须把电源的总闸拉开，切断电源。
8.电动葫芦应由专人操纵，操纵者应充分掌握安全操作规程，严禁歪拉斜吊。
9.在使用中必须由专门人员定期对电动葫芦进行检查，发现故障及时采取措施，并仔细加以记录。
10.调整电动葫芦制动下滑量时，应保证在额定载荷下，制动下滑量S≤V/100（V为负载下一分钟内稳定起升的距离）。
11.钢丝绳的报废标准：钢丝绳的检验和报废应按GB/T5972-1986《起重机械用钢丝绳检验和报废实用规范》执行。
12.电动葫芦使用中必须保持足够的润滑油，并保持润滑油的干净，不应含有杂质和污垢。
13.钢丝绳上油时应该使用硬毛刷或木质小片，严禁直接用手给正在工作的钢丝绳上油。
14.电动葫芦不工作时，不允许把重物悬于空中，防止零件产生永久变形。
15.在使用过程中，如果发现故障，应立即切断主电源。
16.使用中应特别注意易损件情况。
17.10吨、16吨葫芦在长时间连续运转后，可能出现自动断电现象，这属于电机的过热保护功能，此时可以下降，过一段时间，待电机冷却下来后即可继续工作。
1. 概述1.1 主要用途CD I、MD I型0.5 ~ 32t系列钢丝绳电动葫芦(以下简称电动葫芦)，是国家定型系列产品，是一种通用的轻便起重机械。
本产品结构紧凑、体积小、起重能力大、用途广，是改善劳动条件提高生产率的有效工具，是工矿企业中通用的起重设备。
电动葫芦通常使用安装方式有：a)与LD、LX型单梁起重机配套使用；b)安装于固定的悬空工字钢轨道上，作直线或曲线往运动；c)固定安装，作提升或绞车用，分上、下、左、右四种方式固定。
电动葫芦不适合于在有爆炸性危险或充满腐蚀性气体的环境中使用，也不适合于吊运熔化及赤热金属及其它易燃易爆等危险物品。
1.2 使用环境条件。
1.2.1 海拔高度不超过1000m。
1.2.2 环境空气温度为－20℃~ +40℃。
1.2.3 环境空气湿度不大于85%(25℃时)。
1.2.4 电源：三相交流，380V，50HZ。
电机端电压波动±10%。
1.2.5 电动葫芦一般为室内安装，当室外安装时，应加设防雨罩。
注：当不符合上述环境条件时，按非标产品特殊订货。
1.3 产品型号0.5~32t标准型电动葫芦外形尺寸及主要技术参数见图1 ~ 图5及表13. 结构原理电动葫芦是由数个可拆开的单独部件组成，主要包括起升减速器、运行机构、卷筒装置、吊钩装置、电动机、电气控制装置等，结构特点及原理分述如下。
3.1 起升减速器电动葫芦起升減速器，均采用标准模数斜齿轮三级减速。
齿轮及齿轮轴由合金钢锻3.2 运行机构电动葫芦的运行机构为电动式，固定式无此机构。
减速器齿轮为合金钢锻制，并经热处理，采用二级减速，全部采用滚动轴承，箱壳为灰铸铁制造。
根据品种规格的不同，运行机构结构形式也有所不同。
0.5 ~ 5t起升高度H = 6 ~ 9m时，为一套驱动机构；H = 12 ~ 30m时为一套驱动机构和一套双轮小车组成；10t起升高度H = 9 ~ 30m 时为二套驱动机构。
运行机构所适用的工字梁轨道应按表1规定范围选择。
CD、MD型钢丝绳电动葫芦使用说明书南京起重机械总厂有限公司供货范围 SCOPE OF SUPPLY门式起重机 Gantry CranesQH 型钢丝绳电动葫芦 Type QH rope electric hoist最大起重量 Maximum capacity 32t/5t 新型换代产品 New substitution product 单主梁 双主梁 Single Double Girder 最大起重量 Maximum capacity63t 吊钩式 抓斗式电磁式 Hook ,grab, magnet Type固定式Fixed Type电动葫芦双梁桥式起重机 Double-gieder overhead crane with electric hoist 固定式 Fixed Type悬挂单梁桥式起重机 Single- Beam overhead cranes双速、快速起升和慢速起升 Two speed, normal speed ,Creep speed 固定式 Fixed各系列产品的标准组件和配件productsBCD i 型隔爆电动葫芦 Type BCD i explosion-proof electric hoist 隔爆标志d n BT4遍布全国各大中城市的直属销售公司in big cities all over the country提供各种服务、维修安装， 并可直接咨询函索详细的样本Offer many kinds of services maintenance and installation ,theyask for ask for specific sample data directly from our faotory双梁桥式起重机 Double-girder overhead Cranes 最大起重量 Maximum capacity 100t 吊钩式 抓斗式 电磁式 With hook with grab magnet 冶金起重机 Metallurgical crane for plants 淬火起重机 Overhead crane for quenching 手动双梁桥式起重机 Manual d ouble-gieder overhead craneNH 型钢丝绳电动葫芦 Type NH rope electric hoist起重量Capacity 20t,32t双轨运行 Double rails trolleyPK 型环链电动葫芦 Type PK chain electric hoist 最大起重量 Maximum capacity 2t单梁桥式起重机 Single- Beam overhead Cranes 最大起重量 10 t Maximum capacity 10 t 吊钩式 抓斗式电磁式 Hook , grab, magnetType手动或电动行走机构 Manual or electric trolleyHS 型手拉葫芦 Type HB hand chain block 最大起重量 Maximum capacity 20 t手动单梁桥式起重机 Manual Single -gieder overhead crane HSZ 型环链手动葫芦 Type HSZ chain Lever hoist 定柱式悬臂起重机 Pillar jib crane 最大起重量 Maximum capacity 2 tCD i 型钢丝绳电动葫芦Type CD I rope electric hoist最大起重量 Maximum capacity 10 t 固定式 Fixed Type多种绕绳方式 Many kinds of winding ropeMD i 型钢丝绳电动葫芦 Type MD i rope electric hoist 最大起重量 10 t Maximum capacity 10 t最大起重量 Maximum capacity 6 tNHSS 型钢丝绳手扳葫芦 Type NHSS wire rope pulling hoist最大起重量 Maximum capacity 3.2t锥形转子制动电动机 Motor with conic rotor and brake 最大功率 13kW Maximum output 13kW 带减速箱的制动电动机 Motor with gear box and brake 卷扬机 Winch多种绕绳方式 Many kinds of rope windingStandard parts and spare parts of all Series ofThe sales branchoffice最大起重量 Maximum capacity 10 t资料多种规格的优质链条 canLood chain s with high quality works质量保证本厂生产的CD I、MD i型钢丝绳电动葫芦产品出厂时，完全符合Q/3201NQZ015.1 -2001《CD I、MD i型钢丝绳电动葫芦》标准的规定在用户妥善保管和合理安装、正确使用的情况下，产品质量保证自使用之日起12个月内，但不超过自发货日起18个月。
![电动葫芦说明书(中文)-_C[1][1]..](https://uimg.taocdn.com/b2746b80680203d8ce2f2498.webp)
南京起重机械总厂NANJING HOISTING MACHINERY GENERAL WORKS CO.,LTD《地球牌》CD I、MD I 型钢丝绳电动葫芦性能、质量说明产品执行标准通过ISO9001质量体系认证生产许可证号Q/3201NQZ015.1-2004 NCQS601.2002 XK06-106 3029目次前言……………………………………………………………1 概述……………………………………………………………… ( 1 )2 主要结构及工作原理…………………………………………… ( 2 )3 安装与调整 (20)4 检查与试验 (21)5 注意事项与故障排除 (22)前言南京起重机械总厂是国有大中型企业,拥有最优秀的研发技术队伍、高素质的员工、先进的生产工艺、精良的设备组合、ISO9001完备的质量体系,是电动葫芦行业的常务副理事长单位。
《地球牌》电动葫芦以其近五十年的制造经验和不断学习、引进的国际先进技术确保其性能技术先进、使用安全、运行稳定、经济可靠并创下骄人的国内外销售业绩，成为知名品牌起重产品，在广大客户的认可和支持下，我厂在各个方面都上了一个新的台阶，并将国外先进同行作为我们的竞争和学习目标，同时引领着国内电动葫芦行业的发展方向。
1概述1.1 产品主要用途及适用范围CD I 、MD I 型钢丝绳电动葫芦是一种广泛用于工矿企业、铁道、码头、仓库等场所吊运重物的起重设备。
它结构紧凑、外型较小、使用维修方便。
既可安装在单梁桥式起重机上,也可安装在直的、或带曲线的悬挂工字梁（单轨）上吊运重物，亦可（选用固定式）用于电动葫芦双梁桥式起重机上作起升机构使用，并可与简易龙门起重机配套或将电动葫芦固定安装作卷扬起吊用。
1.2 安全及工作环境条件本产品的工作环境温度为-20℃～+40℃,它不适用于在有爆炸危险、火灾危险、充满酸性或其它有腐蚀性气体以及相对湿度大于85%的场所里工作。
不允许用来载人。
国际质量体系I S O 9 0 0 1CD1型钢丝绳式电动葫芦MD1说明书江起重机有限公司目录CD1、MD1型电动葫芦结构图 (1)CD1、MD1型电动葫芦主要参数及基本尺寸 (3)一、型号、用途和适用范围 (10)二、结构原理 (10)三、使用维护 (12)四、故障排除 (15)五、注意事项 (17)六、钢丝绳使用与报废 (17)七、电气图 (18)注意：安装试车前必须加油。
使用中斜拉不允许超过10°。
起吊重物下严禁站人。
6.手电门7.软缆引入8.控制箱9.慢10.慢速驱11.吊钩型电动葫芦外形尺寸图（0.5 5吨，6 9米）341.手电门2.吊钩装置3.限位装置4.主起升电机5.卷筒装置6.电动小车7.软缆引入器14.双轮小车13.运行电机12.平衡梁11.减速器10.慢速驱动装置9.慢速起升电机8.控制箱CD1MD1型电动葫芦外形尺寸图 （0.5 5吨，12 30米）51.减速器2.电动小车3.卷筒装置4.导绳器装置8.吊钩装置7.电控箱6.驱动装置5.锥形电机CD1MD1型电动葫芦外形尺寸图起重量：10吨起升高度：9，12，18，24，30米62.电动小车3.卷筒装置装置6.驱动装置5.锥形电机CD1MD1型电动葫芦外形尺寸图16(20)吨高度：9，12，18，24，25米固定式电动葫芦固定式葫芦有四种固定方向，可供各种卷扬，其孔距安装尺寸见表1固定式电动葫芦孔距安装尺寸表1起升高度（米）起重量（吨）孔距（毫米）6 9 12 18 24 25 30孔径（毫米）L1190 190 190 190 190 1900.5L2318 390 462 606 750 894φ14.5L1196 196 196 196 196 196 1L2401 499 596 793 989 1185φ19L1240 240 240 240 240 240 2L2418 518 618 818 1018 1218φ23L1264 264 264 264 264 264 3L2440 543 646 852 1058 1264φ25L1320 320 320 320 320 320 5L2485 590 695 905 1115 1325φ31L1376 376 376 376 37610L2967 1148 1510 1872 2234φ37L1500 500 500 500 50016（20）L21035 1277 1760 2243 2324φ37主要规格及技术参数基本尺寸一、型号、用途和适用范围XW牌电动葫芦是全国统一设计的轻小型起重设备，有CD1、MD1二种型号。
.. ..CD/MD型钢丝绳式电动葫芦说明书中国起重设备前言尊敬的客户：您好，感您使用我公司产品，请您在安装使用之前一定要仔细阅读本说明书，以帮助您正确安装，使用该产品。
希望您提出宝贵意见。
多！目录1. 产品一般介绍 (1)2. 安装说明 (3)3. 维护保养 (4)4. 型号说明 (6)5. 主要性能参数及结构尺寸 (6)6. 备件图 (22)7. 轴承表 (23)8. CD和MD型电动葫芦的选择 (25)9. 附图 (27)1. 产品一般介绍CD和MD型电动葫芦，它具有重量轻、结构简单、形式新颖、工作平稳等特点，当带有运行小车时，它可以在水平方向做直线往复运行和曲线循环运行，既可以在工字钢做成的架空轨道上使用，也可以与其它金属结构配套成为电动或手动单梁、双梁、悬臂、龙门以及堆垛等起重机。
1.1 使用条件1.1.1 电源为三相交流50Hz，380V或60Hz、220V等。
1.1.2 使用环境温度为-20℃~+40℃，相对湿度不大于85%（25℃），海拔高度应不超过1000m,超过1000m时，应按GB/T755有关规定执行。
1.1.3 机构工作级别为M3、M41.1.4 对于精密安装、装卡工作、造型等要求有精细调整工作的场合，CD型电动葫芦不能满足要求，应采用MD型电动葫芦，它有二个起升速度（8/0.8m/min和7/0.7m/min）。
1.1.5 CD（单速）、MD（双速）型电动葫芦的机构部分是完全一样的，其电气装置稍有区别，参看电气原理图。
MD型电动机是由大小功率的两个电动机组成双电机组。
见图1，图2。
1.2 起重量：0.5，1，2，3，5，10，12.5，16吨，结构形成有五种：AB，A，B，C，D。
1.3减速器：它是独立的部件，三级传动，全部为斜齿轮经过渗碳淬火，具有高强度，耐磨。
齿轮轴被滚动轴承支承并浸在油中，输出轴为空心轴，端部带有重型花键以驱动卷筒转动。
1.4 电动机，是一种由电动机与制动器组成的二合一体，其定子、转子均制为锥体形状，因此得名锥形转子电动机。
CD/MD型钢丝绳式电动葫芦说明书中国天津起重设备有限公司前言尊敬的客户：您好，感谢您使用我公司产品，请您在安装使用之前一定要仔细阅读本说明书，以帮助您正确安装，使用该产品。
希望您提出宝贵意见。
多谢！目录1. 产品一般介绍 (1)2. 安装说明 (3)3. 维护保养 (4)4. 型号说明 (6)5. 主要性能参数及结构尺寸 (6)6. 备件图 (22)7. 轴承表 (23)8. CD和MD型电动葫芦的选择 (25)9. 附图 (27)1. 产品一般介绍CD和MD型电动葫芦，它具有重量轻、结构简单、形式新颖、工作平稳等特点，当带有运行小车时，它可以在水平方向做直线往复运行和曲线循环运行，既可以在工字钢做成的架空轨道上使用，也可以与其它金属结构配套成为电动或手动单梁、双梁、悬臂、龙门以及堆垛等起重机。
1.1 使用条件1.1.1 电源为三相交流50Hz，380V或60Hz、220V等。
1.1.2 使用环境温度为-20℃~+40℃，相对湿度不大于85%（25℃），海拔高度应不超过1000m,超过1000m时，应按GB/T755有关规定执行。
1.1.3 机构工作级别为M3、M41.1.4 对于精密安装、装卡工作、造型等要求有精细调整工作的场合，CD型电动葫芦不能满足要求，应采用MD型电动葫芦，它有二个起升速度（8/0.8m/min和7/0.7m/min）。
1.1.5 CD（单速）、MD（双速）型电动葫芦的机构部分是完全一样的，其电气装置稍有区别，参看电气原理图。
MD型电动机是由大小功率的两个电动机组成双电机组。
见图1，图2。
1.2 起重量：0.5，1，2，3，5，10，12.5，16吨，结构形成有五种：AB，A，B，C，D。
1.3减速器：它是独立的部件，三级传动，全部为斜齿轮经过渗碳淬火，具有高强度，耐磨。
齿轮轴被滚动轴承支承并浸在油中，输出轴为空心轴，端部带有重型花键以驱动卷筒转动。
1.4 电动机，是一种由电动机与制动器组成的二合一体，其定子、转子均制为锥体形状，因此得名锥形转子电动机。
CD/MD型钢丝绳式电动葫芦说明书中国天津起重设备有限公司前言尊敬的客户：您好，感谢您使用我公司产品，请您在安装使用之前一定要仔细阅读本说明书，以帮助您正确安装，使用该产品。
希望您提出宝贵意见。
多谢！目录1. 产品一般介绍.................................................. 错误!未定义书签。
2. 安装说明....................................................... 错误!未定义书签。
3. 维护保养....................................................... 错误!未定义书签。
4. 型号说明....................................................... 错误!未定义书签。
5. 主要性能参数及结构尺寸......................................... 错误!未定义书签。
6. 备件图......................................................... 错误!未定义书签。
7. 轴承表......................................................... 错误!未定义书签。
8. CD和MD型电动葫芦的选择......................................... 错误!未定义书签。
9. 附图........................................................... 错误!未定义书签。
1. 产品一般介绍CD 和MD 型电动葫芦，它具有重量轻、结构简单、形式新颖、工作平稳等特点，当带有运行小车时，它可以在水平方向做直线往复运行和曲线循环运行，既可以在工字钢做成的架空轨道上使用，也可以与其它金属结构配套成为电动或手动单梁、双梁、悬臂、龙门以及堆垛等起重机。
CD、MD电动葫芦使用说明书一、型号、用途和适应范围本系列电动葫芦是在CD1型电动葫芦的基础上改进设计的轻小型起重设备，有CD和MD种型号。
CD型0.5t-5t电动葫芦起升速度(8m/min)；MD型0.5t-5t起升速度(8m/min)和(0.8 m/min)，CD型10t 起升速度(7 m/min)；MD型10t起升速度(7 m/min)和(0.7 m/min)，CD104型16(20)t 起升速度(3.5 m/min)；MD104型16(20)t起升速度(3.5 m/min)和(0.35 m/min)。
(二)用途CD和MD电动葫芦( 以下简称葫芦)用于安装在架空工字钢轨道（直线、曲线）上或固定在构架上，吊运各种重物。
常与电动单梁、电动双梁桥式、葫芦门式起重机等配套。
广泛使用于工厂、矿山、铁路、码头、仓库及服务性行业。
是一种能适应多种工况使用的起重设备，它尤能胜任下列工作：1、用于公共设施、建筑起吊搬运……2、用于机械加工工厂，设备安装、机床上零部件的装卸，成品的搬运……3、用于流水线生产……4、用作简单的升降设备，搬运物品、提升货物……(三)适应范围CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦，基准工作级别M3，接电持续率为25%，每小时的等效起动次数不超过120次。
葫芦主电路的额定电压为交流380伏，额定频率为50赫。
葫芦的工作环境温度为–25℃～+40℃。
葫芦不适应于充满腐蚀性气体或相对湿度大于85%的场所，不能代替防爆葫芦，不宜吊运熔化金属或有毒、易燃易爆物品。
二、结构原理本电动葫芦由锥形转子电动机、减速器、卷筒装置、联轴器、导绳器、吊钩装置、电动小车、驱动装置和电器等部件组成。
各部件在结构上可以相对独立，维修调整方便。
1、ZD1型三相交流锥形转子电动机为本电动葫芦起升的原动力，ZDY1型三相交流锥形转子电动机为电动小车的原动力，其转子、定子均为锥形结构。
本系列电动机为断续额定工作方式，负荷持续率为25%，每小时等效起动次数为120次。
国际质量体系I S O 9 0 0 1CD1型钢丝绳式电动葫芦MD1说明书江起重机有限公司目录CD1、MD1型电动葫芦结构图 (1)CD1、MD1型电动葫芦主要参数及基本尺寸 (3)一、型号、用途和适用范围 (10)二、结构原理 (10)三、使用维护 (12)四、故障排除 (15)五、注意事项 (17)六、钢丝绳使用与报废 (17)七、电气图 (18)注意：安装试车前必须加油。
使用中斜拉不允许超过10°。
起吊重物下严禁站人。
6.手电门7.软缆引入8.控制箱9.慢10.慢速驱11.吊钩型电动葫芦外形尺寸图（0.5 5吨，6 9米）341.手电门2.吊钩装置3.限位装置4.主起升电机5.卷筒装置6.电动小车7.软缆引入器14.双轮小车13.运行电机12.平衡梁11.减速器10.慢速驱动装置9.慢速起升电机8.控制箱CD1MD1型电动葫芦外形尺寸图 （0.5 5吨，12 30米）51.减速器2.电动小车3.卷筒装置4.导绳器装置8.吊钩装置7.电控箱6.驱动装置5.锥形电机CD1MD1型电动葫芦外形尺寸图起重量：10吨起升高度：9，12，18，24，30米62.电动小车3.卷筒装置装置6.驱动装置5.锥形电机CD1MD1型电动葫芦外形尺寸图16(20)吨高度：9，12，18，24，25米固定式电动葫芦固定式葫芦有四种固定方向，可供各种卷扬，其孔距安装尺寸见表1固定式电动葫芦孔距安装尺寸表1起升高度（米）起重量（吨）孔距（毫米）6 9 12 18 24 25 30孔径（毫米）L1190 190 190 190 190 1900.5L2318 390 462 606 750 894φ14.5L1196 196 196 196 196 196 1L2401 499 596 793 989 1185φ19L1240 240 240 240 240 240 2L2418 518 618 818 1018 1218φ23L1264 264 264 264 264 264 3L2440 543 646 852 1058 1264φ25L1320 320 320 320 320 320 5L2485 590 695 905 1115 1325φ31L1376 376 376 376 37610L2967 1148 1510 1872 2234φ37L1500 500 500 500 50016（20）L21035 1277 1760 2243 2324φ37主要规格及技术参数基本尺寸一、型号、用途和适用范围XW牌电动葫芦是全国统一设计的轻小型起重设备，有CD1、MD1二种型号。
1 产品概述CD1、MD1型系列钢丝绳电动葫芦系在原CD、MD型基础上的改进型产品。
它具有结构紧凑、轻巧、安全可靠、零部件通用程度大、互换性强、担重起重能力高、维修方便等特点，是目前用途广泛，深受欢迎的轻型起重设备。
该葫芦有固定式和小车式两类。
固定式按固定支脚在上、下、左、右位置不同又分为“A1、A2、A3、A4、”四途中型式(见图3)，可直接安装在构架上使用；小车式具有运行功能，可安装在轨道上使用。
CD1型为单速起升，MD1型为常速和慢速两档起升。
在此基础上又开发生产了CDA (MDA)16t及WH20t两种吨位电动葫芦，因CDA(MDA)16t及WH葫芦与CDA(MDA)结构原理、安装使用事项一致，以下内容均以CDA(MDA)称谓介绍。
本公司主要生产载重0.25t~20t，起升高度3m~30m系列电动葫芦，亦可根据你的需要设计、制造非标准系列电动葫芦。
2主要用途小车式葫芦可安装在多种型式的起重机上或悬挂在工字钢梁上，直线或曲线往复吊运重物，固定式葫芦可安装在固定支撑上作垂直的或不同角度的卷扬起吊用。
本产品广泛用于工矿企业、铁路、码头、仓库、料场等场所，是目前生产作业中改善劳动条件、提高劳动效率的必备机械。
3适用范围及工作条件本产品适用于温度-20。
C~-+40。
.C,,温度≤85％，海拔1000m以下，无火灾、爆炸危险、腐蚀性介质及无粉尘污染的环境中工作，禁止吊运熔化金属、有毒、易燃、易爆物品。
所适用的电源为交流三相、50HZ、380V；本产品的工作类型为中级、使用中机构工作级别每提高一级，其额定起吊量必须相应降低20％。
4产品规格型号及其外形结构4.1规格型号表述示例D-电动小车式起升高度9m A2-下固定式额定起重量2tCD1为常速（MD1为常速/慢速）4.2CD1、MD1型电动葫芦规格型号技术参数和外安装尺寸见表4。
4.3外型结构图见图1～15-1。
5 传动结构与工作原理CD1、MD1型电动葫芦主要由三部分组成，一为提升机构；二为运行机构（固定式则无）；三为电器装置。
CD型电动葫芦安装作业指导书一、电动葫芦安装（一）、安装1、电动葫芦到达安装地点后，应仔细检查在运输途中有无损坏等情况。
2、为了适应不同工字梁轨道上的使用，在安装时以垫圈来调整运行机构的走轮组的宽度，调整时应保持车轮轮缘与工字梁下侧面每边有C=4~5mm的间隙，调整垫圈数参照使用说明书。
3、轨道两端应装止销及带弹性的缓冲装置，以防止葫芦脱轨或碰撞损坏机体。
4、在工字梁或与其连接的构梁上设地线，可用φ4~5mm裸铜线或截面不小于25mm2的金属导体。
5、电器设备全部安装完毕后，所有电力回路控制回路的对地绝缘电阻不得小于每伏工作电压1000Ω。
6、电动葫芦的电器控制原理见使用说明书。
（二）、检查与试验1、所有润滑部分是否加足润滑油脂。
2、单梁轨道接合是否可靠。
3、安装地点的电网电压应能保证电机接线端子处输入电压不低于342V（应特别防止电源至电机端子间因电缆截面过小导致电压降过大）。
4、空载开动正反转试验，检查控制按钮、限位器、导绳装置等设备的工作应可靠，操纵线路应正确，各机构工作应正常。
5、钢丝绳如果松脱乱绕，要调整好并拉紧之。
6、限位装置的停止块位置，在安装后要进行调整，其方法如下：空载开动，当吊钩上升至最高位置时，导绳器碰右边停止块，推动限位杆—限位器，切断电路，吊钩即停止上升，此时滑轮外壳上面与卷筒外壳下面距离应为50~150mm。
同样，吊钩下降至最低位置时，应自动停止，此时在卷筒上必须留有2~3圈（安全圈）的钢丝绳。
7、以额定载荷开动起升和运行机构，看运转是否正常，检查下滑距离是否符合规定，减速器是否漏油。
二、电动葫芦控制箱安装1、控制箱应垂直安装。
2、控制箱安装或修理后，在投入使用前必须检查：（1）按使用说明书电器接线原理图检查接线是否正确。
（2）检查所有主回路和控制回路中带电部分的对地绝缘电阻（不得小于15兆欧。
）（3）检查所有螺丝钉是否拧紧。
3、控制箱备有总停开关，在使用时首先将总停开关拔到接通位置。
电动葫芦使用说明书河南起重机器有限公司目录一、适用范围二、构造特征三、架设安装四、使用维护五、电动葫芦主要参数六、轴承明细表七、电气原理图八、润滑示意图九、使用初期故障排除指南十、安全注意事项Ⅰ、适用范围CD1MD1型电动葫芦常配套安装在单梁桥式起重机上，或单独安装在架空工字梁上下班，作为吊运重物的起重设备，亦可稍经改装直接安在固定架上，作为重物的起吊设备。
本产品具有结构紧凑，自重轻、体积小、操作方便等优点。
CD1型电动葫芦的起升速度为8米/分，MD1型电动葫芦具有8米/分和0﹒8米/分常、慢两档起升速度。
（CD1MD1型IOt电动葫芦起升速度为7/0﹒7米/分，CD1型16t电动葫芦起升速度为3﹒5米/分。
）本产品是改善劳动条件，提高劳动生产率的有利工具，是工矿企业中常用的轻小型起重设备。
本产品在–20℃以下低温或40℃以上高温环境、在有爆炸危险、充满硫酸和其他腐蚀性气体的场所中，在中运熔化金属、有毒物、易燃物的场所中均禁止使用，以确保安全可靠。
本产品防护等级为IP44，在粉尘严重或露天场所使用时必须做好防护装置，同时不适用于相对湿度大于85%的场所。
Ⅱ、构造特征特点：1、结构有减速器、运行机构、卷筒装置、吊钩装置、联轴器、慢速驱动装置（仅MD1型有）、软缆电流引入器、限位器、电动机九个主要部件组成。
在使用和维护中非常便利，能缩短产品检修周期。
2、采用锥形制动电动机。
3、起升速度有常速（CD1型）和常、慢两种速度（MD1型），由控制按钮控制操作。
4、采用标准模数斜齿轮减速器，便于维修装配。
一、减速器电动葫芦减速器用斜齿轮三级减速，齿轮及齿轮轴均采用40Cr或20CrMnir钢锻制加工，并经热处理，全部用滚动轴承支承，箱壳用铸铁制造，装配严密，防尘可靠。
二、运行机构：电动葫芦的运行机构为电动小车式。
减速齿轮为40Cr锻制并经调质处理，装于封闭的减速箱内，全部采用滚动轴承支承，墙板用钢板制造，保证运转灵活，使用方便，寿命长。
CD1、MD1、HC型电动葫芦使用说明书新乡市中原起重机械总厂有限公司目录I 适用范围.......................................................... 错误!未定义书签。
II结构及工作原理.................................................. 错误!未定义书签。
III安装..................................................................... 错误!未定义书签。
IV检查与试验 ........................................................ 错误!未定义书签。
V注意事项与故障排除.......................................... 错误!未定义书签。
I 适 用 范 围CD 1型钢丝绳式电动葫芦是一种轻小型起重设备, 它能够安装在单梁桥式起重机或直的、 带曲线的单轨悬挂工字梁上吊运重物, 亦可( 选用固定式) 直接将葫芦安装在固定支撑上, 作垂直的或不同角度的卷扬起吊用。
本产品结构紧凑, 轻巧, 使用维修方便, 是工矿企业、 铁道、码头、 仓库中常见的起重设备, 其结构见图1, 基本参数见表1。
本产品的工作环境温度为-20～＋40℃, 它不适用于在有爆炸危险、 火灾危险、 充满酸性或其它有腐蚀性气体以及相对湿度大于85％的场所里工作。
不允许用来载人, 操作使用应严格按GB6067-85《起重机械安全规程》及ZBJ80013.7-89《钢丝绳电动葫芦安全规程》执行。
如在露天场所使用, 应设置防护装置, 免受潮湿。
本产品负载持续率FC25％。
起动次数120次/h 。
本系列产品的型号规定如下:安装和运D-电动小车式, 2、 A 4－固定式起升高度( m) 起重量( t) 型号II结构及工作原理CD1型电动葫芦主要结构, 一为起升机构, 二为运行机构( 固定式则无) , 三为电器装置。
少年易学老难成，一寸光阴不可轻。
少年易学老难成，一寸光阴不可轻。
1. 概述1.1主要用途CD I、MD I 型0.5 ~ 32t 系列钢丝绳电动葫芦（以下简称电动葫芦），是国家定型系列产品，是一种通用的轻便起重机械。
本产品结构紧凑、体积小、起重能力大、用途广，是改善劳动条件提高生产率的有效工具，是工矿企业中通用的起重设备。
电动葫芦通常使用安装方式有：a）与LD、LX 型单梁起重机配套使用；b）安装于固定的悬空工字钢轨道上，作直线或曲线往运动；c）固定安装，作提升或绞车用，分上、下、左、右四种方式固定。
电动葫芦不适合于在有爆炸性危险或充满腐蚀性气体的环境中使用，也不适合于吊运熔化及赤热金属及其它易燃易爆等危险物品。
1.2使用环境条件。
1.2.1海拔高度不超过1000m。
1.2.2环境空气温度为－20℃ ~ +40℃。
1.2.3环境空气湿度不大于85%（25℃时）。
1.2.4电源：三相交流，380V，50HZ。
电机端电压波动± 10%。
1.2.5电动葫芦一般为室内安装，当室外安装时，应加设防雨罩。
注：当不符合上述环境条件时，按非标产品特殊订货。
1.3产品型号2. 技术参数0.5~32t 标准型电动葫芦外形尺寸及主要技术参数见图 1 ~ 图5及表 13. 结构原理 电动葫芦是由数个可拆开的单独部件组成，主要包括起升减速器、运行机构、卷筒装 置、吊钩装置、电动机、电气控制装置等，结构特点及原理分述如下。
3.1 起升减速器 电动葫芦起升減速器，均采用标准模数斜齿轮三级减速。
齿轮及齿轮轴由合金钢锻 制，并经热处理。
全部采用滚动轴承。
箱壳为铸铁制造，装配严密，灰尘不易侵入。
传 动原理见图 6，齿轮主要参数见表 2。
图63.2 运行机构 电动葫芦的运行机构为电动式，固定式无此机构。
减速器齿轮为合金钢锻制，并经 热处理，采用二级减速，全部采用滚动轴承，箱壳为灰铸铁制造。
根据品种规格的不同， 运行机构结构形式也有所不同。
0.5 ~ 5t 起升高度 H = 6 ~9m 时，为一套驱动机构； H = 12 ~ 30m 时为一套驱动机构和一套双轮小车组成； 10t 起升高度 H = 9 ~ 30m 时为二套驱 动机构。
运行机构所适用的工字梁轨道应按表 1规定范围选择。
3.3 卷筒装置起升高度 H = 6 ~ 12m 时，卷筒为铸铁制成， H>12m 时为钢卷筒，其左端以花键与 减速器输出空心轴连接，另一端则以滚动轴承架于电动机前端盖伸出部分上。
卷筒外壳 以钢板卷成。
钢丝绳按卷筒上的螺旋槽缠绕，绳一端（10t 为二端）用压绳板固定在卷筒上，另一端用楔 形塞块固定于外壳上。
钢丝绳规格见表 1。
3.4 吊钩装置Ⅰ：1、 04齿轮轴 2 、 05齿轮 Ⅱ306齿轮4 、 07齿轮 Ⅲ508齿轮6 、 09齿轮7、 11空心轴吊钩采用DG20 吊钩专用钢模锻而成，悬于滚动轴承上，用十字头与吊钩外壳相连接，使吊钩能自由旋转与摆动。
3.5联轴器与中间轴电动机的力矩，通过爪式弹性联轴器、中间轴(H≥9m 时有)传给减速器，该联轴器表 2 齿轮主参数表能吸收冲击载荷获得平稳的起动。
联轴器的左端花键套能相对滑动，以保证电动机起动时所需的轴向窜动量。
3.6电源引入器由于电动葫芦多与电动单梁起重机配套使用，故采用软缆引线(用户自备)将电源引入到控制箱内，装置简单方便。
软缆长度由用户根据运行距离等等现场情况选定，其规格为：0.5 ~ 2t 为YC3×2.5； 3 ~ 5t 为YC3× 4；10t 为YC3 ×6。
3.7断火限位器与导绳器为了防止吊钩超出极限位置和钢丝绳叠绕及松脱等事故发生，采用断火限位器及导绳器做为联合控制。
导绳器在卷筒上随钢丝绳的收放而左右移动，当达到上(或下)极限位置时，拨动停止块带动限位杆，推(或拉)动限位器动作，使电动机断电。
见图7。
3.8电动机采用锥形转子电动机，具有产生轴向磁拉力的特点。
电机借助轴向磁拉力和弹簧及风扇制动轮的作用使其起动和制动。
电动机结构见图8。
图8 锥形转子电动机作用原理如下：当起动时，磁拉力克服弹簧(1)的压力，使转子和与转子连成一体的风扇制动轮(5)产生轴向位移，风扇制动轮上锥形制动环(6)与后端盖(9)脱开，转子自由运转(即工作状态)。
当断电后，磁拉力消失，在压力弹簧作用下，风扇制动轮与后盖压紧，依靠制动环产生的摩擦力矩，在瞬间实现制动。
3.9控制箱、控制按钮及电气原理控制通过固定架安装在运行机构的被动墙板的外侧，电源通过软缆式电源引入器进入箱内。
控制箱通过电缆与控制按钮、限位器及电动机相连。
电气原理及接线见图9 及图13 。
4. 架设安装4.1电动葫芦安装前应仔细检查在运输中有无损坏情况，如有损坏应修复后再安装。
4.2供电动葫芦移动使用的工字钢轨道或构架，由使用单位根据跨度及起重量自行选择标准或自行设计，工字钢型号范围应符合技术参数表规定。
4.3由于厂房跨度不同，所选用的工字钢规格也不同。
因此车轮组件在安装时应随工字钢轨道的宽度，由垫圈数量进行调整，以保证轮缘轨下翼缘的单侧间隙为 3 ~ 5mm，垫圈数量见表 34.4电动葫芦所使用的工字钢轨道，在两端应装设止挡及缓冲装置，防止电动葫芦脱轨。
4.5工字钢轨道上应设地线，其规格为φ4或5铜裸线为宜。
4.6电动葫芦安装完毕应进行一次全面检查：表 3 调整垫圈数量a）安装地点所接工作电源种类是否与电气要求相符；b）电气线路连接是否正确可靠；c）所有润滑部分是否分别加足润滑油（见7.2 条）；d）单轨结合是否可靠，间隙是否正确；e）绳轮处和绳端塞块处钢丝绳圈是否松脱，若发现松脱应随既抽紧或理顺；f）检查绝缘电阻，应不小于 1.5ΜΩ ；g）限位器是否灵活可靠，可用手推或拉限位杆，点动按钮试验；h）按钮指示方向与机构动作方向及限位器的控制方向是否一致，否则应调整。
5. 试验与调整每台新安装好的电动葫芦在按 4.6 条规定检查后，应按下列程序进行试验与调整。
5.1测试调整吊钩上下极限位置。
吊钩处于上极限，限位开关动作时，吊钩外壳距离卷筒外壳应≥ 50mm；吊钩处于下极限，限位开关动作时，卷筒组上的钢丝绳除压绳圈外，至少保留 2 圈的安全圈。
否则应调整限位杆上的停止块的位置。
5.2空载试验：空载升降及运行试验不少于 2 个循环，各机构工作正常可靠。
5.3静载试验：首先用100kg 负荷试吊，然后逐步加载至 1.25 倍额定负荷，起升载荷离地面100 ~ 200mm，悬空静止10 分钟。
卸载后检查电动葫芦各部分及工字梁承载结构等，不得有裂纹、变形、紧固件松动以及其它异常现象。
5.4动载试验：试验载荷为 1.1 倍额定负荷，按工作制要求往复升降和小车运行，试验1h。
检查电动葫芦各部分和联接件应正常可靠。
5.5起升额定负荷，测量电动机制动时重物的下滑距离，应符合下式规定：起升速度（mm/min）允许下滑距离≤ （mm）100否则应调整电动机的制动器，调整方法见7.3 条6. 使用操作6.1操作者应身体健康，听力、视力满足工作要求，熟悉设备性能及操作规程（参见JB9009《电动葫芦安全规程》及有关法令）。
6.2每班作业前应对电动葫芦做日常检查，钢丝绳、吊钩、制动器、手电门、润滑情况及作业场地无异常现象，不得带病作业。
6.3禁止超载使用，禁止吊拔埋置物和重量不清的物品。
6.4禁止斜拉斜吊，以防损坏导绳器及钢丝绳。
6.5升降限位器是防止吊钩上升或下降超过极限位置，造成事故而设的安全装置，不能作为正常停车开关经常使用，以防失灵造成事故。
6.6不得在吊起重物情况下调整制动器。
6.7吊重运行时，不得从人的上方通过；重物在空中静止时，人也不得进入重物下方6.8工作完毕必须切断总电源，重物不许悬停于空中，以防机件产生永久变形7. 检查与维护7.1使用单位除进行日常检查外，还应根据使用的重要程度、频繁程度等，制定月检、季检、年检计划；维护与检查项目如表4～表6。
7.2机构的润滑电动葫芦出厂时，润滑脂已加注完毕，在试车前必须对起升及运行减速器加注润滑油，否则会快速磨损致使报废。
在正常使用过程中须对图14所示润滑点，按表7 ~ 表8润滑油规范进行润滑。
26图147.3 制动器动力矩调整7.3.1在电动葫芦安装后试车时及在日常使用中应经常检查电动机的制动性能，当出现列情况之一时，应调整制动力矩a)起升额定载荷，下滑过大超过 5.5 条规定；b)磨擦片磨损，制动力矩变小；c)制动过紧，起动困难；d)运行电机刹车过猛或无刹车。
表7 润滑规范表表8 润滑油用量表7.3.2调整方法(见图15、图16)：a)卸下电机后罩；b)将电机轴端螺钉(1)松开，欲增加制动力矩时将锁紧螺母(2)顺时针(ZDY11 －ZD41 型)或逆时针(ZD51 型)旋转，一般每次调整30°~ 90°。
欲减小制动力矩，则锁紧螺母旋转方向相反。
c)按拆下时的相反顺序，依次装好各件。
d)调整后观测电机轴的轴向窜动量(既间隙C)一般以 1.5mm 为宜。
7.4应定期检查钢丝绳情况，出现下列情况之一者应报废，更换新钢丝绳。
a)可见断丝数达到表9 规定；b)发生断丝的局部聚集或有一个绳股断裂；c)即使无明显断丝，但钢丝绳直径磨损或腐蚀而缩小10%；d) 钢丝绳出现笼形畸变，钢丝绳或绳股呈环状突出，波浪变形，绳径局部增大或缩小，弯折以及严重机械损伤等。
e)受过非正常热影响作用的钢丝绳。
除以上常见情况外，遇有其它特殊情况时，按GB5972-86《起重机械用钢丝绳检验和报废实用规范》执行。
表9 可见钢丝数图15 ZD11—ZD41 型电动机图16 ZD51 型电动机8. 常见故障、原因及排除电动葫芦在使用过程中，总不免会发生一些常见故障，找出发生原因，就容易排除了，现将常见故障及主要原因和排除方法列于表10 中。
表10 电动葫芦的常见故障与排除方法附表 A 易损件目录附表 B 滚动轴承明细表－22－。
